1 VUT v Brně Fakulta strojního inženýrství Hlavní části HPZ Róbert Jankových (jankovych@fme.vutbr.cz ) Brno, 25. září 2012

2 Studijní literatura HÝKEL, Jindřich a Václav MALIMÁNEK. Náboje do ručních palných zbraní. (2. vyd.). Praha: Naše vojsko, 2002, 547 s. ISBN

3 Osnova Pistole a jejich hlavní části Pušky a jejich hlavní části Brokovnice a jejich hlavní části Střelivo pro HPZ a jeho hlavní části

4 Hlavňová palná zbraň (HPZ) vývrt hlavně střela prachové plyny

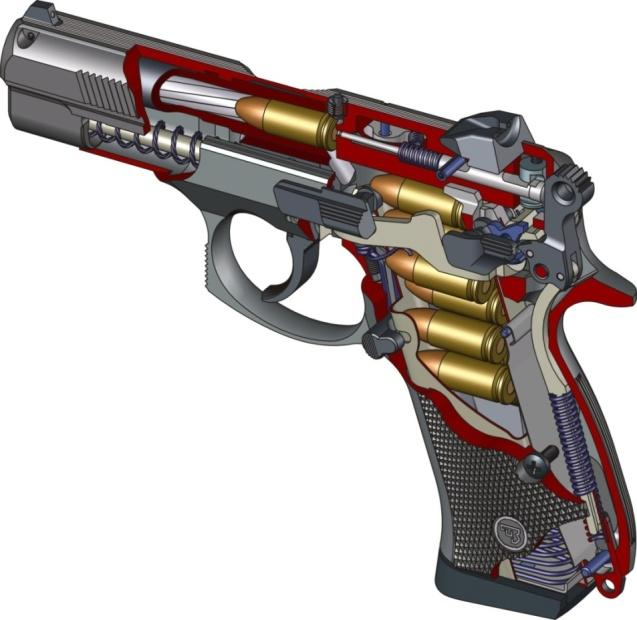

5 mechanický zaměřovač - muška, hledí, atd. závěr hlaveň vratné ústrojí - vratná pružina, vedení vratné pružiny) rám (tělo) pistole spoušťový mechanismus - spoušť, táhlo spouště s přerušovačem, záchyt kohoutu atd. Pistole a její hlavní části vytahovací ústrojí - vytahovač, atd. vyhazovací ústrojí bicí mechanismus -kohout, tyčka bicí pružiny, bicí pružina, úderník se zápalníkem, atd. Systém podávání nábojů zásobník, brzda zásobníku, zádržka zásobníku atd.

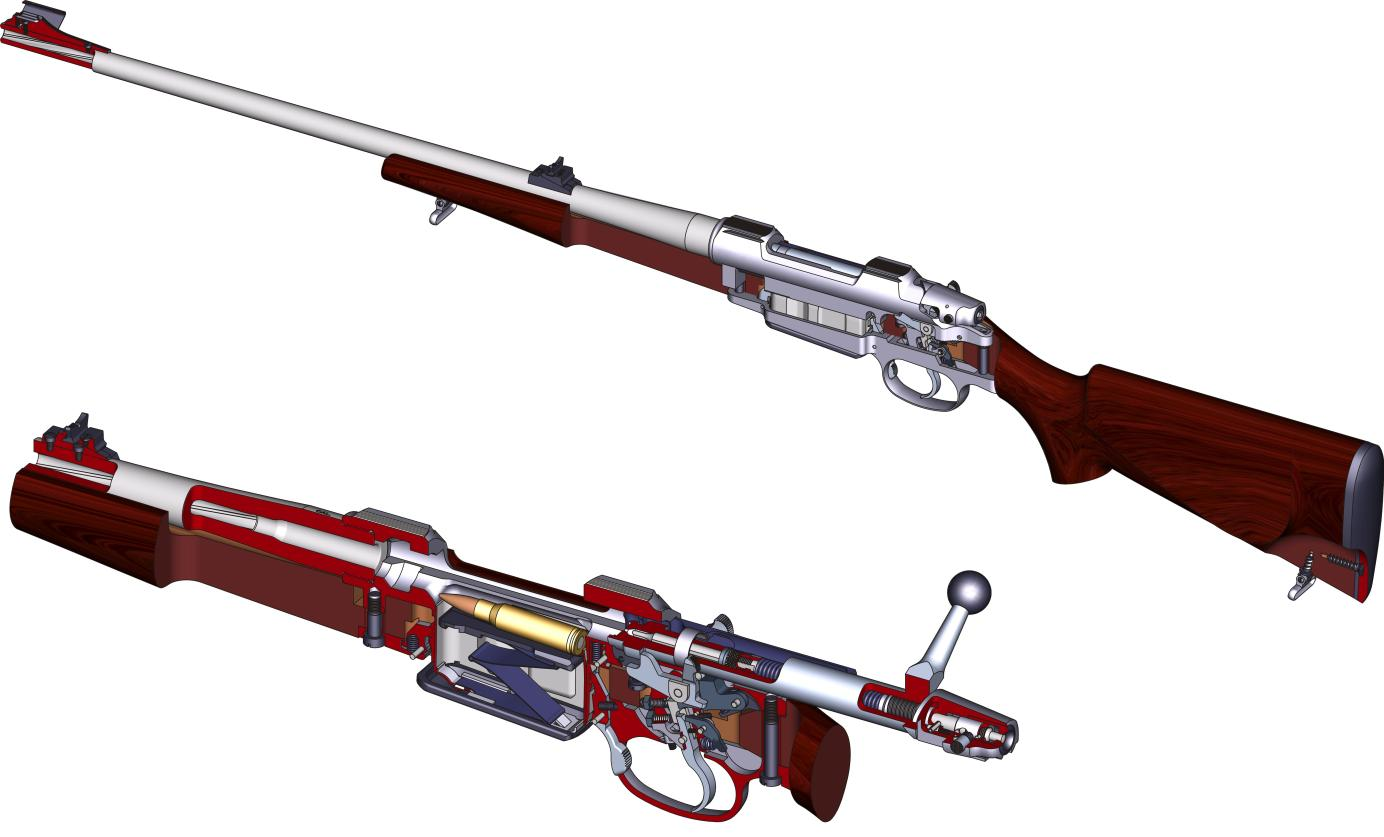

6 hlaveň Pušky a jejich hlavní části mechanický, příp. i optický zaměřovač - muška, hledí, chránítko mušky atd. Systém podávání nábojů - nábojová schránka, dno schránky, západka dna schránky atd. bicí mechanismus - úderník, pružina úderníku, atd.) pouzdro závěru (lůžko) spoušťový mechanismus - spoušť, páka spouště, páka napínáčku, stavěcí šroub napínáčku, záchyt úderníku atd.) závěr typu Mauser pažba úplná - pažba, botka, poutka řemene atd)

7 Vytahovací ústrojí, vyhazovací ústrojí vytahovací ústrojí 15 Vytahovač 16 Kroužek vytahovače Vyhazovací ústrojí 44 Vyhazovač 45 Čep vyhazovače 46 Pružina vyhazovače 47 Kulička

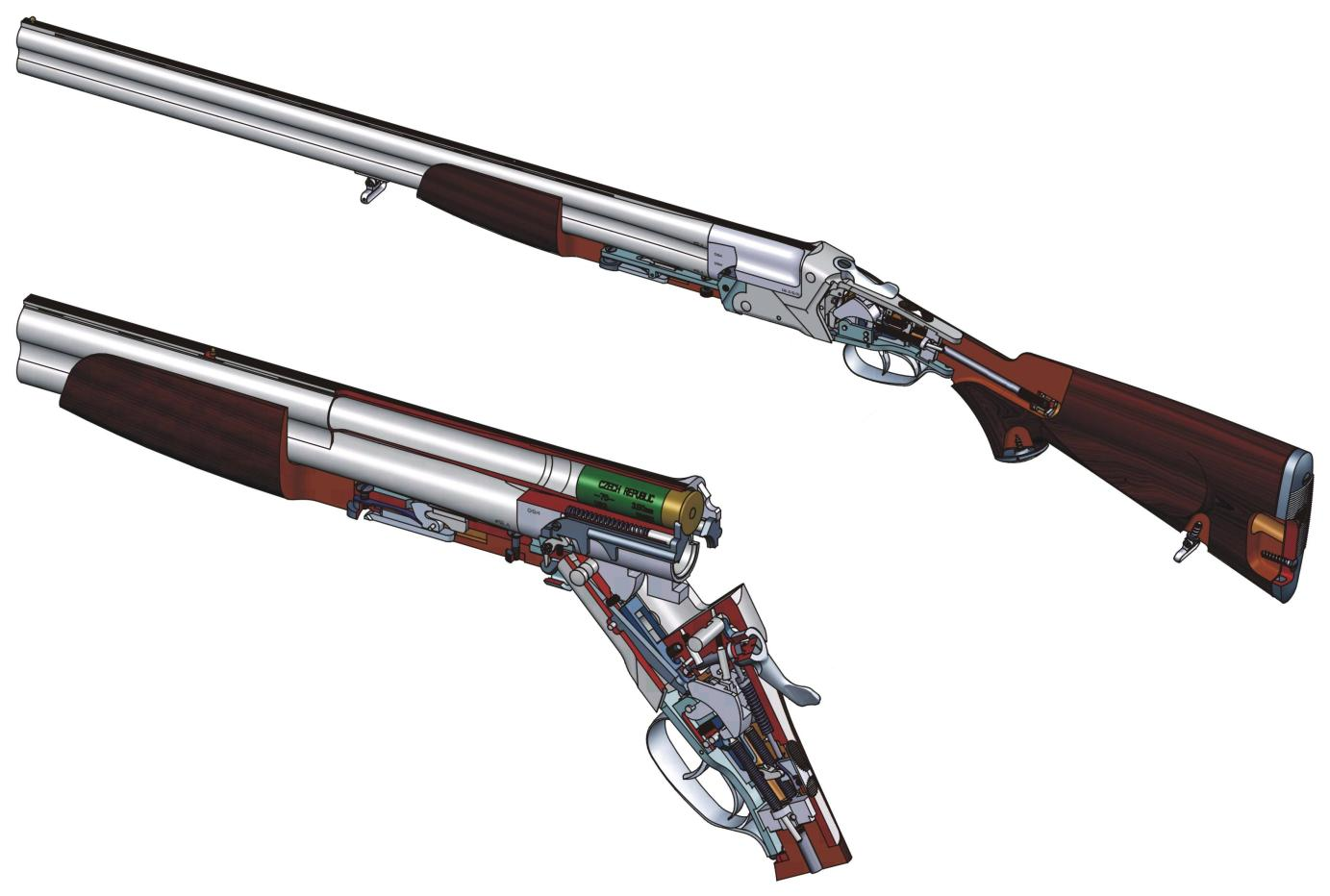

8 Brokovnice a jejich hlavní části hlavňový svazek předpažbí úplné - lišta předpažbí, předpažbí, atd. mechanický zaměřovač - přední muška, muška, záměrná lišta, atd. Vytahovací a vyhazovací mechanismus - vyhazováky, atd.) závěrový mechanismus - dvojitý hák, tečně uspořádané horní uzamykání typu Kersten, páka otevírací atd. spoušťový mechanismus typu Blitz - spoušť pro horní a dolní hlaveň, záchyty kladívek, pojistné záchyty atd. bicí mechanismus - kladívka, bicí pružiny atd. pažba úplná - pažba, malá botka, atd.

9 Poznámka k hlavním: úplná hlaveň/vlastní hlaveň Vlastní hlaveň (1) Lůžko závěru (2) Otevřený mechanický zaměřovač (3-12)

10 Střelivo HPZ [ČSN ] Střelivo - souhrnné označení nábojů, nábojek a střel do střelných zbraní Náboj - celek určený pro nabíjení HPZ Nábojka celek určený pro nabíjení expanzní zbraně, pracovního expanzního přístroje nebo zvláštní zbraně Střela předmět vystřelený ze střelné zbraně, určený k zasažení cíle nebo vyvolání jiného efektu

11 Střelné zbraně Střelivo Střelivo Náboj Nábojka Střela

12 Náboje základní části jednotná střela prachová náplň nábojnice zážehová slož hromadná střela plášť nábojnice zátka prachová náplň kování zápalka zápalka

13 Ráže nábojů s jednotnou střelou smluvní velikostí průměru vodící části vývrtu hlavně, technickým popisem nábojnice, technickým popisem střely, bližším popisem provedení náboje, doplňkovými označeními, jmenovitou hodnotou maximálního tlaku prachových plynů

14 Metrický způsob vyjádření ráže symbolickým součinem zaokrouhleného průměru vodící části vývrtu hlavně (ráže hlavně) a délky nábojnice v milimetrech. 9 x 19 (Luger): průměr vývrtu hlavně v polích je přibližně 9 mm a délka nábojnice 19 mm. u nábojnic s okrajem - doplňuje se písmeno R (z německého slova Rand okraj). U nábojů německého vojenského původu ráže 8 mm, u kterých existují střely o průměru 8,09 a 8,22 mm, existuje v názvu písmeno I (nebo J od slova Infanterie) a S (Stark široký, velký průměr) pokud je použita střela většího průměru (8,22 mm). náboj 8 x 57 JRS: náboj odvozen od M88, nábojnice s okrajem, střela průměru 8,22 mm V názvu náboje může být jméno konstruktéra náboje, zbraně, výrobce, země původu, určení 9 mm Luger, 9 mm Federal, 9,3 x 53R Finnish, 10,6 mm Dienst-Revolver

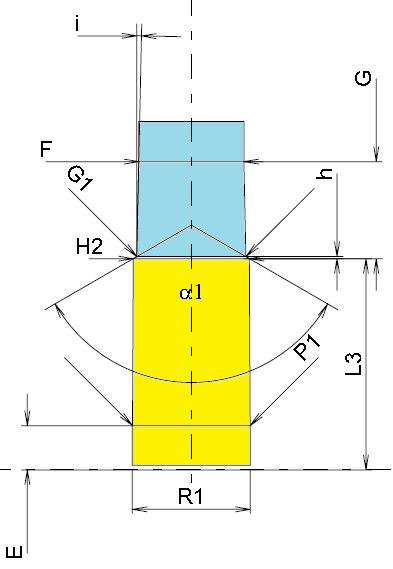

15 Rozměry hlavně a náboje 9 x 18 Makarov F Průměr vodící části vývrtu v polích (ráže hlavně) např. 9,04 mm 9 mm G1 Průměr válcové části přechodového kužele/průměr střely např. 9,35/9,27 mm L3 Délka nábojnice (18 mm)

16 Palcový, angloamerický způsob vyjádření ráže náboje - náboje vychází z palcového vyjádření ráže (1 anglický palec =25,4 mm) + jméno konstruktéra náboje, zbraně nebo názvu výrobce (např. 308 Winchester), upřesnění výkonu náboje nebo jen jeho marketingové zdůraznění (264 Winchester Magnum), druhu zápalu (22 Winchester Centerfire), hmotnost střely nebo prachové náplně v grainech (1 gr = 0, g), náboj Winchester je v ráži 0,30 palce, původní prachová náplň měla hmotnost 1,94 g (30 gr) a střela hmotnost 10,69 g (165 gr), rok vytvoření nebo zavedení do armády ( nebo Springfield), změnu konstrukce např. střely původního náboje pro sportovní nebo pro policejní použití (38 Smith &Wesson et Colt New Police), určení zbraně u nábojů původně vyvinutých pro jinou zbraň 357 Magnum je určen pro revolvery, jeho laborací na vyšší výkon vznikl puškový náboj 357 Magnum Rifle, druh hnací náplně u nábojů, které byly původně na černý prach (500/450 Magnum Black Powder Express), bezdýmný prach (500/450 Magnum Nitro Express), marketingově zajímavý název (577 Tyrannosaur),

17 Standardní typy pistolových střel [ FMJ (Full Metal Jacketed) TFMJ (Total Full Metal Jacketed) LRN/LFN (Lead Round Nose/Flat ) SP (Soft Point) JHP (Jacketed Hollow Point).

18 Střela FMJ Celoplášťová střela.olověné jádro je překryto kovovým pláštěm.vzhledem k pevné konstrukci vytváří střela hladký průstřel bez devastace tkáně, neboť se nedeformuje při zásahu cíle. Střela LRN/LFN Homogenní olověná střela se zaoblenou/rovnou přední částí, povrchově ošetřená plastickou hmotou za účelem snížení otěru olova v hlavni. Vhodná pro všechny střelecké příležitosti. Střela SP Poloplášťová střela, sestávající z kovového pláště a olověného jádra. Střela je řešena tak, že olověné jádro, které je v přední části obnažené, se při zásahu cíle deformuje do hřibovitého tvaru, což umožňuje rychlé předání kinetické energie. Střela TFMJ Ekologická verze střely určená pro náboje se zápalkou typu Nontox. Měděný krycí kroužek zabraňuje uvolňování zplodin z čela olověného jádra do ovzduší při výstřelu. Střela WC Homogenní olověná střela vhodná pro sportovní účely. Vyznačuje se mimořádnou přesností a ohraničeným průsekem terče. Střela JHP Poloplášťová střela s expanzní dutinou v přední části, která zasahuje do olověného jádra zcela zakrytého tombakovým pláštěm.plášť střely je na okraji dutiny na několika místech podélně rýhován. Střela se vyznačuje řízenou deformací v závislosti na dopadové energii a odporu cíle.

19 Pistolové a revolverové náboje 1/3 Střela Náboj název grs g 6,35 BROWNING.25 AUTO FMJ 50 3,30 7,62 x 25 TOKAREV FMJ 85 5,50 7,65 BROWNING.32 AUTO.32 S & W LONG FMJ WC LRN 73 4, , ,50 9 mm BROWNING COURT.380 AUTO FMJ 92 6,00 JHP 115 7,50 LRN 124 8,00 9 mm LUGER 9 mm PARA FMJ SP SP 115 7, , , ,50 9 mm LUGER SUBSONIC FMJ 140 9,10

20 Pistolové a revolverové náboje 2/3 Střela Náboj název grs g FMJ 115 7,50 9 x 21 LRN 124 8,00 SP 124 8, SIG FMJ 140 9,10 9 mm MAKAROV FMJ 95 6,10 WC 148 9,60 LRN ,25.38 SPECIAL SP ,25 FMJ ,25 LFN ,25 FMJ , MAGNUM SP ,25 LFN ,25

21 Pistolové a revolverové náboje 3/3 Náboj Střela název grs g.40 S & W FMJ ,70.44 REM. MAG. SP ,55.45 AUTO /.45 ACP FMJ ,90.45 G.A.P FMJ ,90 FMJ ,9.45 COLT JHP ,9 LFN ,9 LFN ,2

22 Příklady puškových střel [ FMJ (Full Metal Jacketed) celoplášťová střela PTS (Plastic Tip Special) střela s polymerovým hrotem SBT (Soft Boat Tail) poloplášťová střela se zúženou zádí SP (Soft Point) poloplášťová střela SPCE (Soft Point Cutting Edge) Poloplášťová střela s prosekávací hranou TSX (Triple-Shock X) Homogenní expanzní střela HPC (Hollow Point Cowled) expanzní střela s kuklou

23 BARNES střela TSX Homogenní celoměděná střela neobsahuje žádné olovo. Vyznačuje se kontrolovanou expanzí, která zaručuje vytvoření neobvykle masivního hydrodynamického účinku v těle zasaženého zvířete, i tím že si uchovává 100 % své původní hmotnosti i po průstřelu. Drážkování těla střely Triple-Shock X přispívá k dosažení vyšších rychlostí, větší stability i průbojnosti. Střela Triple-Shock X je jednou z nejpřesnějších loveckých střel na trhu. SIERRA střela SBT Poloplášťové střely Gameking se zúženou zádí jsou konstruovány pro lov na větší vzdálenosti, kde jejich přesnost a účinek má rozhodující vliv na výsledek střelby. Aerodynamická konstrukce střely ve tvaru lodní zádi významně snižuje odpor vzduchu. Výsledkem je nižší úbytek rychlosti, vyšší dopadová energie, plošší dráha letu a menší odchylka vlivem bočního větru než u srovnatelných střel s válcovou zádí. SB střela PTS Střela PTS je výsledkem snah konstruktérů o střely s vysokým ranivým účinkem, které by si současně zachovaly vynikající balistické hodnoty. Střela s olověným jádrem je překryta zpevňujícím pláštěm a je zakončena polymerovým hrotem. Optimální tvar umožňuje dosahování vyšších rychlostí a stability střely na dráze letu. Tyto vlastnosti zaručují přesnost i ranivost střely, která zůstává celistvá i při nárazu, netříští se a neznehodnocuje zvěřinu. SB střela SP Poloplášťová střela sestávající z kovového pláště a olověného jádra. Je řešena tak, že olověné jádro, které je v přední části obnažené, se deformuje při zásahu cíle do hřibovitého tvaru, což zlepšuje její účinek. Je laborována u většiny typů kulových nábojů a podle ráže a hmotnosti je používána zejména k lovu spárkaté zvěře. SB střela FMJ Celoplášťová střela sestává z olověného jádra, které je překryto kovovým pláštěm. Vzhledem k pevné konstrukci vytváří střela hladký průstřel, neboť se nedeformuje při zásahu cíle. Používá se k lovu trofejové zvěře a při sportovní střelbě. SB střela SPCE Poloplášťová střela s prosekávací hranou. Střela má na plášti prosekávací hranu, která současně z části uzamyká olověné jádro. Účinek střely je závislý na odporu cíle, což způsobuje, že u slabší zvěře se střela deformuje méně než u silnější. Je vhodná k lovu spárkaté zvěře. SB střela HPC Expanzní střela s kuklou. Speciální střela s expanzní dutinou v přední části, která je překryta měděnou kuklou. Kukla zlepšuje balistické vlastnosti střely. Střela má značný tříštivý účinek v hloubce cíle, proto je používaná k lovu těžké vitální zvěře a šelem. SIERRA střela HPBT Speciální expanzní biogivální střela s expanzní dutinou v přední části. Sestává z olověného jádra, překrytého kovovým pláštěm. Vyznačuje se výbornými balistickými vlastnostmi a vynikající přesností. Je vhodná pro sportovní střelbu a k lovu spárkaté zvěře.

24 FMJ Full Metal Jacket Celoplášťová střela Olověné jádro plně překryto kovovým pláštěm Velká průbojnost Nedeformuje se při zásahu cíle = hladký průstřel 22 Hornet 303 Brit 222 Rem 30 Carbine 223 Rem 308 Win 5,6x50 R Mag Spr 5,6x52 R 7,62x39 6,5x55 SE 7,62x54 R 7x57 8x57JS 7x57 R 7x64 7x65 R Vhodná pro sportovní střelbu K lovu trofejové kožešinové nebo pernaté zvěře

25 HPBT Hollow Point Boat Tail Expanzní biogivální střela Expanzní dutina v přední části Olověné jádro, tombakový plášť Velmi dobré balistické vlastnosti - vyniká svou přesností Spíše terčová střela 308 Win Spr 300 Win Mag 7x62x54R Vhodná pro sportovní střelbu K lovu kožešinové zvěře, lehké a střední spárkaté zvěře na střední a větší vzdálenosti.

26 SP Soft Point Poloplášťová střela Olověné jádro Ogivální tvar Snadná deformace Větší ztráta rychlosti a energie Rychlé předání energie do těla zvěře Vysoká ranivost Minimální poškození zvěřiny 22 Hornet 7x Rem 7x65R 223 Rem 303 Brit 5,6x50R Mag Win 5,6x52R 308 Win 243 Win 30-06Spr 6,5x52R 7,62x39 6,5x55SE 7,62x54R 6,5x57 8x57JR 6,5x57R 9,3x Win 9,3x72R 7x57 9,3x74R 7x57 R Pro lov lehčí a střední spárkaté zvěře na střední vzdálenosti

27 SPCE Soft Point Cut-through Edge Poloplášťová střela s prosekávací hranou (uzamyká jádro) 7x57 7x57R 7x64 7x65R Olověné jádro Řízený rozklad dle odporu cíle postupné předávání energie Vysoká ranivost i na kratší vzdálenosti a slabší zvěř Výrazné barvení Čistý střelný kanál 7Rem Mag 308 Win Spr 300 Win Mag 8x57 JS 8x57 JRS 8x64S Pro lov veškeré spárkaté zvěře

28 HPC Hollow Point Covered Expanzní střela s kuklou Olověné jádro Expanzní dutina překryta měděnou kuklou Vynikající balistické vlastnosti Tříštivý účinek v hloubce cíle 7x57 7x57R 7x64 7x65R 308 Win Spr 8x57 JS 8x57 JRS 8x64 S K lovu těžké vitální zvěře a šelem

29 Ráže náboje pro brokovnice 12ga x 70 smluvní velikost průměru vodící části vývrtu hlavně, - bezrozměrné číslem = počet koulí odlitých (bezezbytku) anglické libry olova ( 453,6 g) Výjimka: ráže 410, 8 mm a 9 mm jmenovitou, příp. skutečnou délkou nábojnice - hodnota v palcích nebo mm před uzavřením jmenovitou hodnotou maximálního tlaku prachových plynů

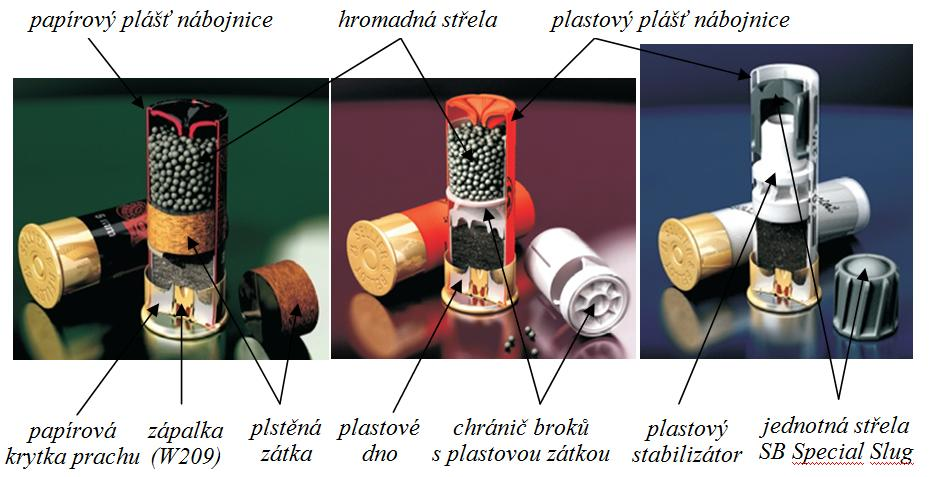

30 Náboje pro brokovnice hlavní části

31 Malé olověné broky Značení průměru broků 2,0 (.08) 2,25 (.09) 2,41 (.095) Průměr v mm (v palcích) 2,5 (.10) 2,75 (.11) 3,0 (.12) 3,25 (.13) 3,5 (.14) 3,75 (.15) USA, NĚMECKO, FRANCIE, ŠPANĚLSKO / ANGLIE, NORSKO / BB ITÁLIE / , ,0 (.16) Hrubé olověné broky (buckshots) USA, NĚMECKO, FRANCIE, ŠPANĚLSKO ANGLIE, NORSKO 4,5 (.18) 5,16 (.20) 5,56 (.22) Průměr v mm (v palcích) 6,09 (.24) 6,22 (.25) 6,83 (.27) 7,62 (.30) 8,13 (.32) 8,43 (.33) 9,14 (.36) BB T F No.4 No.3 No.2 No.1 No.0 No.00 No.00 0 A AAA SSG Spec SG SG LG ITÁLIE 4/0 5/0 6/0 7/0 8/0 9/0 10/0 11/0 12/0
