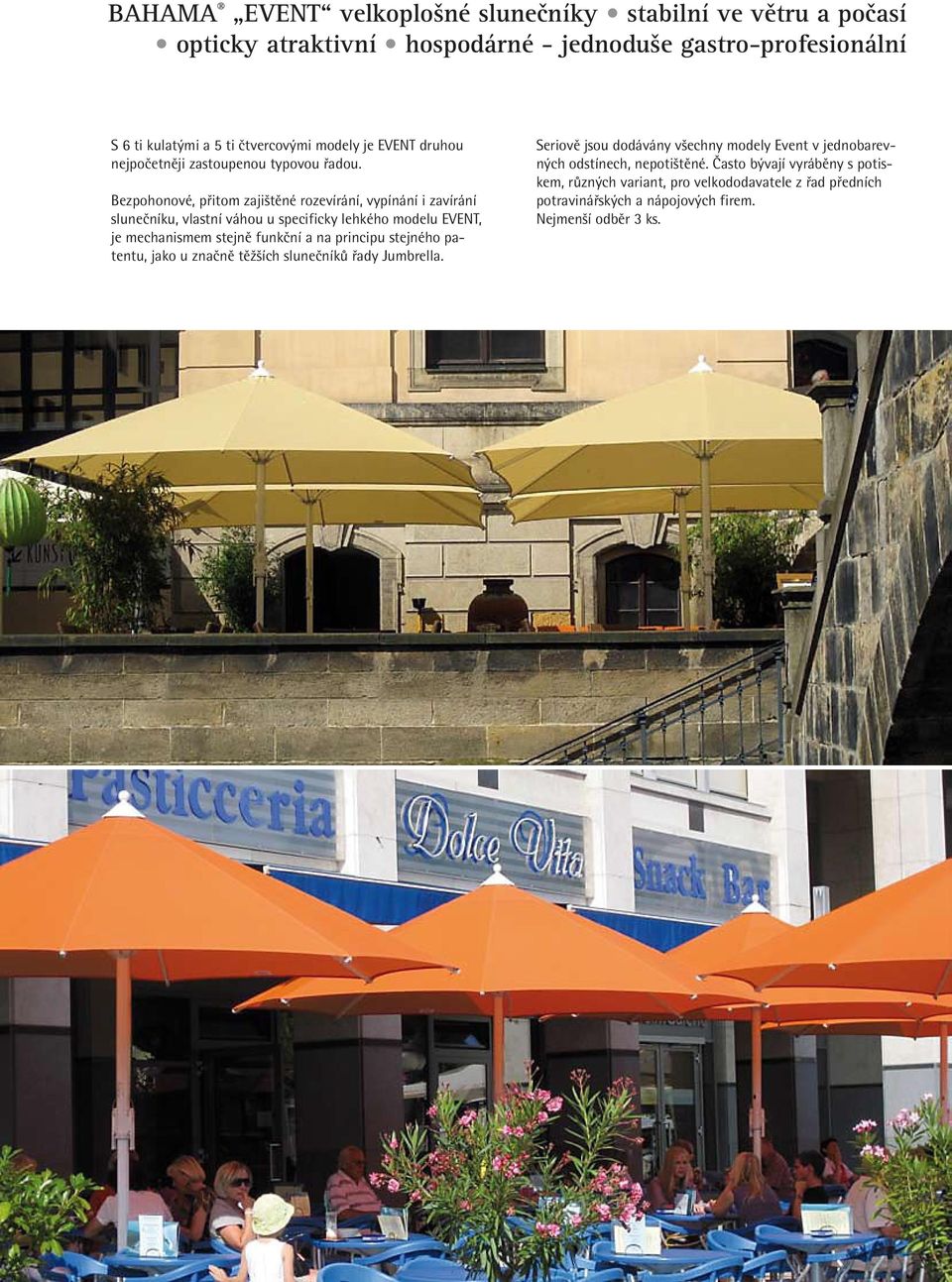

2 BAHAMA EVENT velkoplošné slunečníky stabilní ve větru a počasí opticky atraktivní hospodárné - jednoduše gastro-profesionální S 6 ti kulatými a 5 ti čtvercovými modely je EVENT druhou nejpočetněji zastoupenou typovou řadou. Bezpohonové, přitom zajištěné rozevírání, vypínání i zavírání slunečníku, vlastní váhou u specificky lehkého modelu EVENT, je mechanismem stejně funkční a na principu stejného patentu, jako u značně těžších slunečníků řady Jumbrella. Seriově jsou dodávány všechny modely Event v jednobarevných odstínech, nepotištěné. Často bývají vyráběny s potiskem, různých variant, pro velkododavatele z řad předních potravinářských a nápojových firem. Nejmenší odběr 3 ks. 2

3 3 3

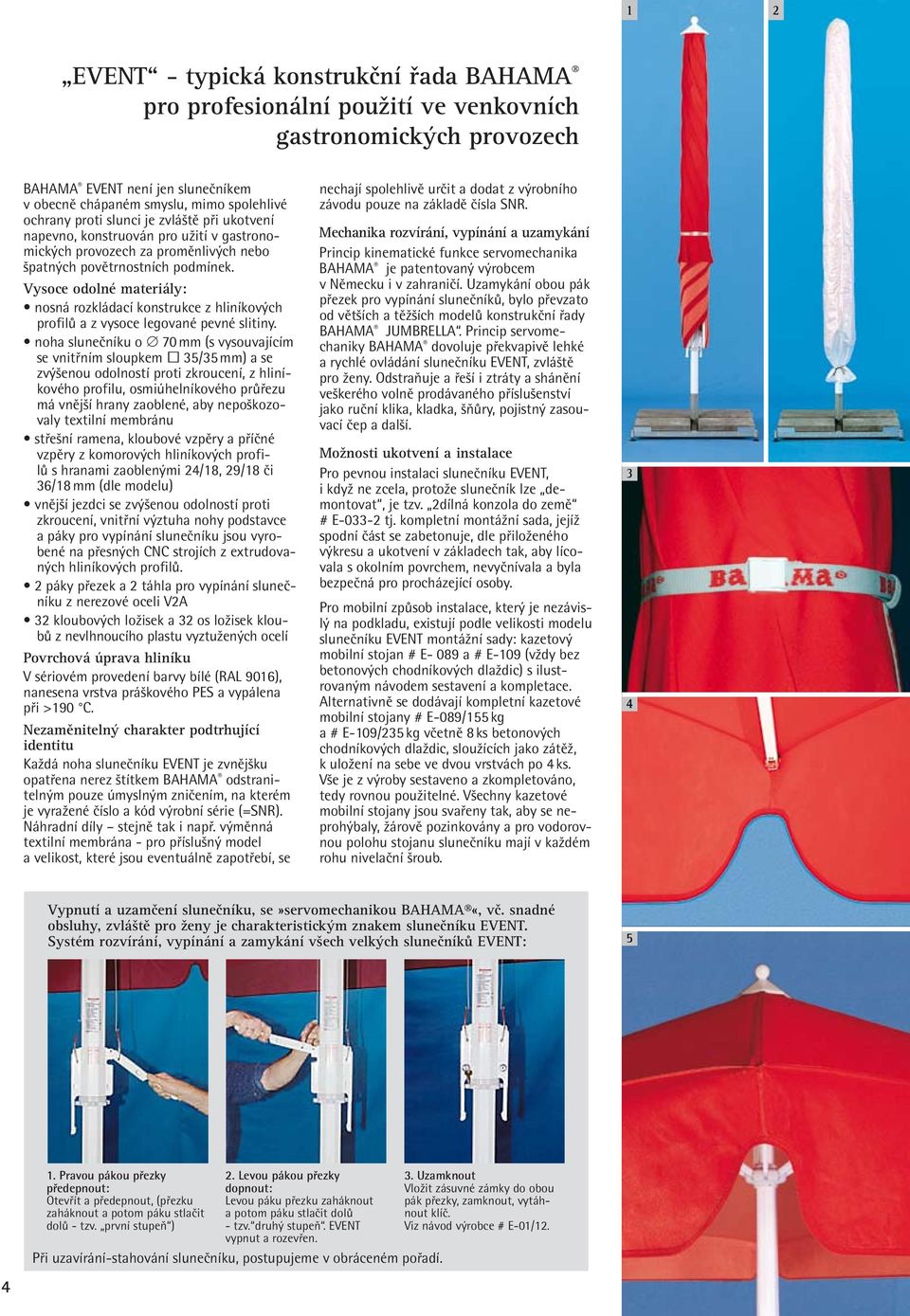

4 1 2 EVENT - typická konstrukční řada BAHAMA pro profesionální použití ve venkovních gastronomických provozech BAHAMA EVENT není jen slunečníkem v obecně chápaném smyslu, mimo spolehlivé ochrany proti slunci je zvláště při ukotvení napevno, konstruován pro užití v gastronomických provozech za proměnlivých nebo špatných povětrnostních podmínek. Vysoce odolné materiály: nosná rozkládací konstrukce z hliníkových profilů a z vysoce legované pevné slitiny. noha slunečníku o 70 mm (s vysouvajícím se vnitřním sloupkem 35/35 mm) a se zvýšenou odolností proti zkroucení, z hliníkového profilu, osmiúhelníkového průřezu má vnější hrany zaoblené, aby nepoškozovaly textilní membránu střešní ramena, kloubové vzpěry a příčné vzpěry z komorových hliníkových profilů s hranami zaoblenými 24/18, 29/18 či 36/18 mm (dle modelu) vnější jezdci se zvýšenou odolností proti zkroucení, vnitřní výztuha nohy podstavce a páky pro vypínání slunečníku jsou vyrobené na přesných CNC strojích z extrudovaných hliníkových profilů. 2 páky přezek a 2 táhla pro vypínání slunečníku z nerezové oceli V2A 32 kloubových ložisek a 32 os ložisek kloubů z nevlhnoucího plastu vyztužených ocelí Povrchová úprava hliníku V sériovém provedení barvy bílé (RAL 9016), nanesena vrstva práškového PES a vypálena při >190 C. Nezaměnitelný charakter podtrhující identitu Každá noha slunečníku EVENT je zvnějšku opatřena nerez štítkem BAHAMA odstranitelným pouze úmyslným zničením, na kterém je vyražené číslo a kód výrobní série (=SNR). Náhradní díly stejně tak i např. výměnná textilní membrána - pro příslušný model a velikost, které jsou eventuálně zapotřebí, se nechají spolehlivě určit a dodat z výrobního závodu pouze na základě čísla SNR. Mechanika rozvírání, vypínání a uzamykání Princip kinematické funkce servomechanika BAHAMA je patentovaný výrobcem v Německu i v zahraničí. Uzamykání obou pák přezek pro vypínání slunečníků, bylo převzato od větších a těžších modelů konstrukční řady BAHAMA JUMBRELLA. Princip servomechaniky BAHAMA dovoluje překvapivě lehké a rychlé ovládání slunečníku EVENT, zvláště pro ženy. Odstraňuje a řeší i ztráty a shánění veškerého volně prodávaného příslušenství jako ruční klika, kladka, šňůry, pojistný zasouvací čep a další. Možnosti ukotvení a instalace Pro pevnou instalaci slunečníku EVENT, i když ne zcela, protože slunečník lze demontovat, je tzv. 2dílná konzola do země # E tj. kompletní montážní sada, jejíž spodní část se zabetonuje, dle přiloženého výkresu a ukotvení v základech tak, aby lícovala s okolním povrchem, nevyčnívala a byla bezpečná pro procházející osoby. Pro mobilní způsob instalace, který je nezávislý na podkladu, existují podle velikosti modelu slunečníku EVENT montážní sady: kazetový mobilní stojan # E- 089 a # E-109 (vždy bez betonových chodníkových dlaždic) s ilustrovaným návodem sestavení a kompletace. Alternativně se dodávají kompletní kazetové mobilní stojany # E-089/155 kg a # E-109/235 kg včetně 8 ks betonových chodníkových dlaždic, sloužících jako zátěž, k uložení na sebe ve dvou vrstvách po 4 ks. Vše je z výroby sestaveno a zkompletováno, tedy rovnou použitelné. Všechny kazetové mobilní stojany jsou svařeny tak, aby se neprohýbaly, žárově pozinkovány a pro vodorovnou polohu stojanu slunečníku mají v každém rohu nivelační šroub. 3 4 Vypnutí a uzamčení slunečníku, se»servomechanikou BAHAMA «, vč. snadné obsluhy, zvláště pro ženy je charakteristickým znakem slunečníku EVENT. Systém rozvírání, vypínání a zamykání všech velkých slunečníků EVENT: 5 1. Pravou pákou přezky předepnout: Otevřít a předepnout, (přezku zaháknout a potom páku stlačit dolů - tzv. první stupeň ) 2. Levou pákou přezky dopnout: Levou páku přezku zaháknout a potom páku stlačit dolů - tzv. druhý stupeň. EVENT vypnut a rozevřen. Při uzavírání-stahování slunečníku, postupujeme v obráceném pořadí. 3. Uzamknout Vložit zásuvné zámky do obou pák přezky, zamknout, vytáhnout klíč. Viz návod výrobce # E-01/12. 4

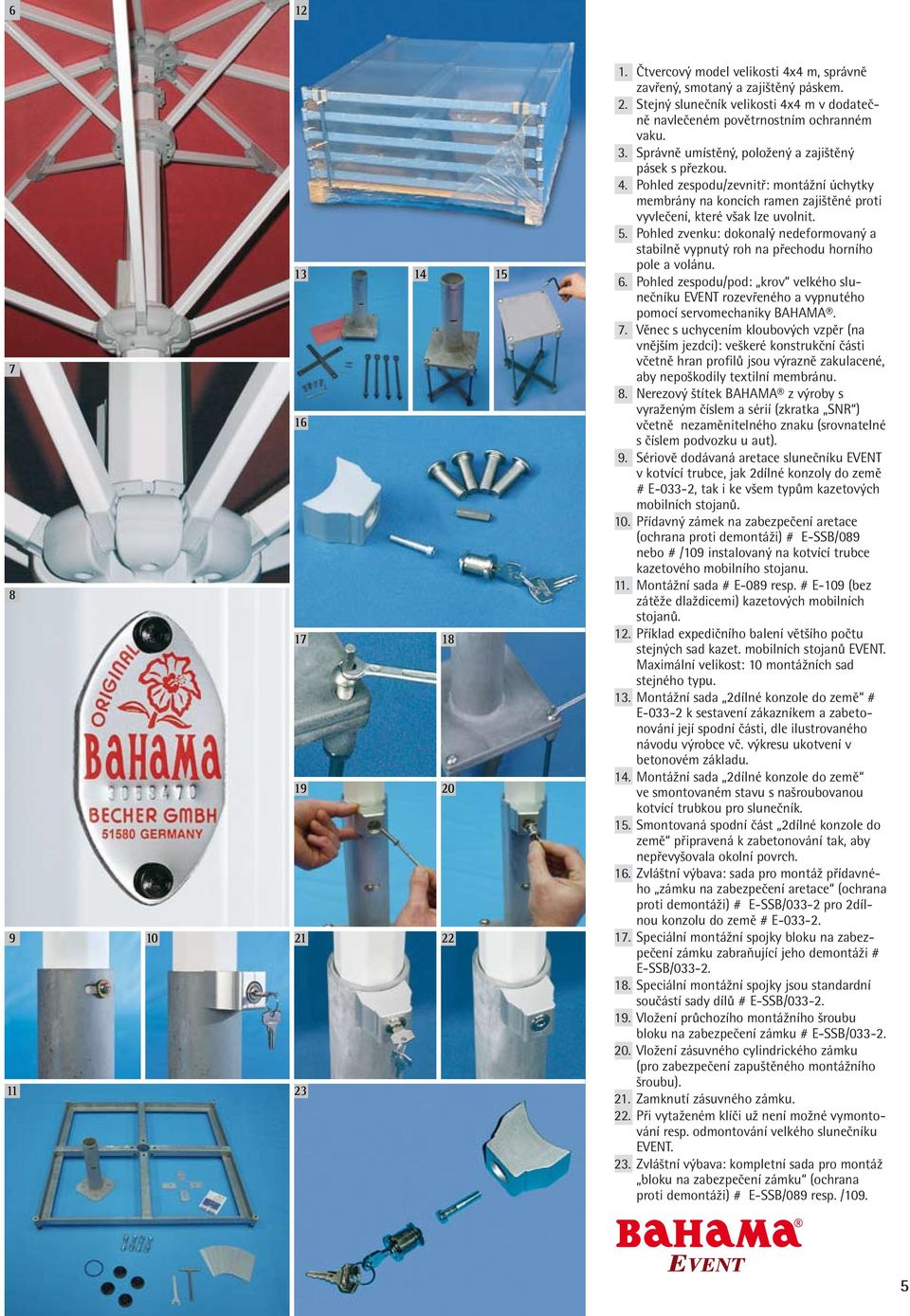

5 Čtvercový model velikosti 4x4 m, správně zavřený, smotaný a zajištěný páskem. 2. Stejný slunečník velikosti 4x4 m v dodatečně navlečeném povětrnostním ochranném vaku. 3. Správně umístěný, položený a zajištěný pásek s přezkou. 4. Pohled zespodu/zevnitř: montážní úchytky membrány na koncích ramen zajištěné proti vyvlečení, které však lze uvolnit. 5. Pohled zvenku: dokonalý nedeformovaný a stabilně vypnutý roh na přechodu horního pole a volánu. 6. Pohled zespodu/pod: krov velkého slunečníku EVENT rozevřeného a vypnutého pomocí servomechaniky BAHAMA. 7. Věnec s uchycením kloubových vzpěr (na vnějším jezdci): veškeré konstrukční části včetně hran profilů jsou výrazně zakulacené, aby nepoškodily textilní membránu. 8. Nerezový štítek BAHAMA z výroby s vyraženým číslem a sérií (zkratka SNR ) včetně nezaměnitelného znaku (srovnatelné s číslem podvozku u aut). 9. Sériově dodávaná aretace slunečníku EVENT v kotvící trubce, jak 2dílné konzoly do země # E-033-2, tak i ke všem typům kazetových mobilních stojanů. 10. Přídavný zámek na zabezpečení aretace (ochrana proti demontáži) # E-SSB/089 nebo # /109 instalovaný na kotvící trubce kazetového mobilního stojanu. 11. Montážní sada # E-089 resp. # E-109 (bez zátěže dlaždicemi) kazetových mobilních stojanů. 12. Příklad expedičního balení většího počtu stejných sad kazet. mobilních stojanů EVENT. Maximální velikost: 10 montážních sad stejného typu. 13. Montážní sada 2dílné konzole do země # E k sestavení zákazníkem a zabetonování její spodní části, dle ilustrovaného návodu výrobce vč. výkresu ukotvení v betonovém základu. 14. Montážní sada 2dílné konzole do země ve smontovaném stavu s našroubovanou kotvící trubkou pro slunečník. 15. Smontovaná spodní část 2dílné konzole do země připravená k zabetonování tak, aby nepřevyšovala okolní povrch. 16. Zvláštní výbava: sada pro montáž přídavného zámku na zabezpečení aretace (ochrana proti demontáži) # E-SSB/033-2 pro 2dílnou konzolu do země # E Speciální montážní spojky bloku na zabezpečení zámku zabraňující jeho demontáži # E-SSB/ Speciální montážní spojky jsou standardní součástí sady dílů # E-SSB/ Vložení průchozího montážního šroubu bloku na zabezpečení zámku # E-SSB/ Vložení zásuvného cylindrického zámku (pro zabezpečení zapuštěného montážního šroubu). 21. Zamknutí zásuvného zámku. 22. Při vytaženém klíči už není možné vymontování resp. odmontování velkého slunečníku EVENT. 23. Zvláštní výbava: kompletní sada pro montáž bloku na zabezpečení zámku (ochrana proti demontáži) # E-SSB/089 resp. /109. 5

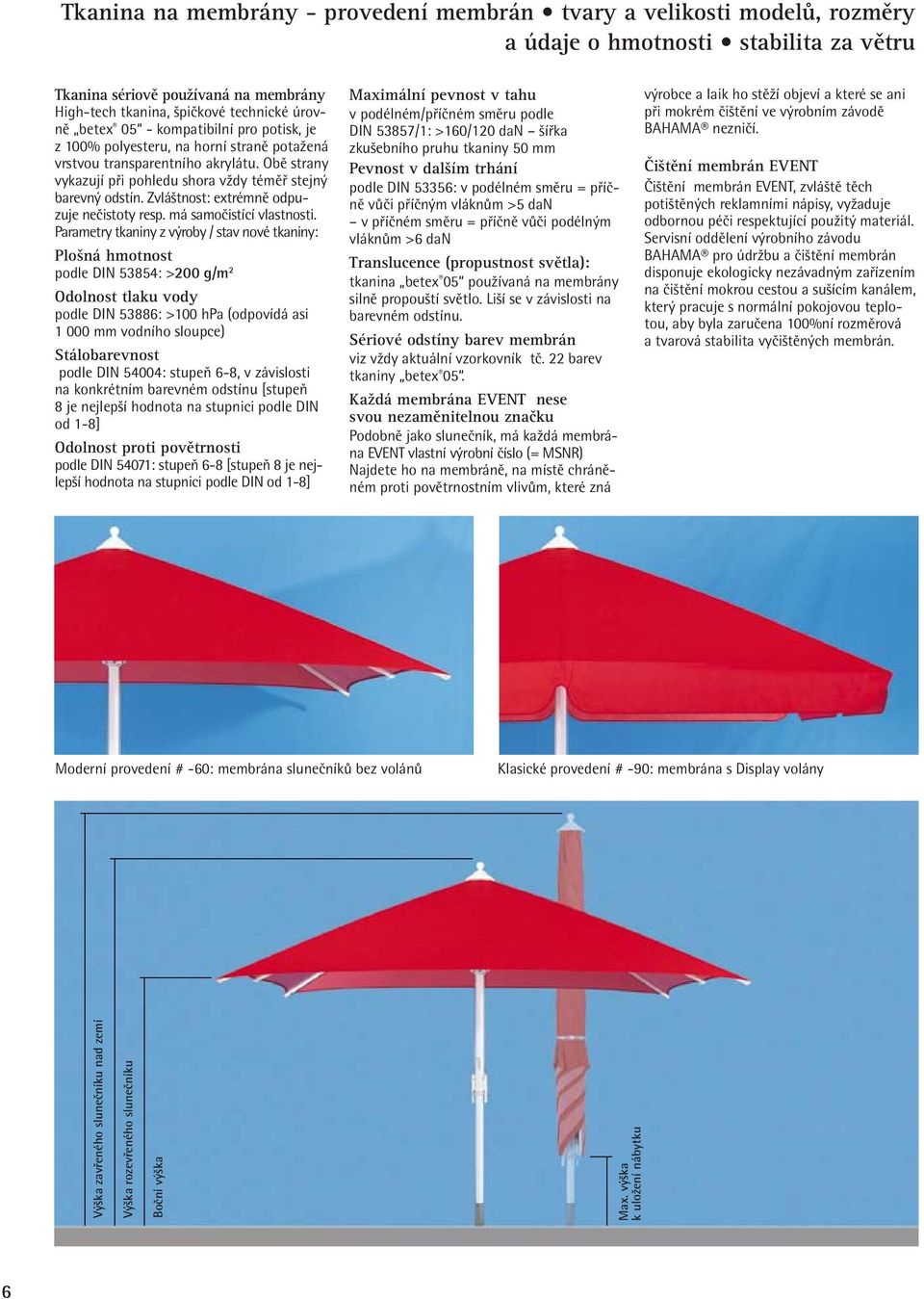

6 Tkanina na membrány - provedení membrán tvary a velikosti modelů, rozměry a údaje o hmotnosti stabilita za větru Tkanina sériově používaná na membrány High-tech tkanina, špičkové technické úrovně betex 05 - kompatibilní pro potisk, je z 100% polyesteru, na horní straně potažená vrstvou transparentního akrylátu. Obě strany vykazují při pohledu shora vždy téměř stejný barevný odstín. Zvláštnost: extrémně odpuzuje nečistoty resp. má samočistící vlastnosti. Parametry tkaniny z výroby / stav nové tkaniny: Plošná hmotnost podle DIN 53854: >200 g/m 2 Odolnost tlaku vody podle DIN 53886: >100 hpa (odpovídá asi mm vodního sloupce) Stálobarevnost podle DIN 54004: stupeň 6-8, v závislosti na konkrétním barevném odstínu [stupeň 8 je nejlepší hodnota na stupnici podle DIN od 1-8] Odolnost proti povětrnosti podle DIN 54071: stupeň 6-8 [stupeň 8 je nejlepší hodnota na stupnici podle DIN od 1-8] Maximální pevnost v tahu v podélném/příčném směru podle DIN 53857/1: >160/120 dan šířka zkušebního pruhu tkaniny 50 mm Pevnost v dalším trhání podle DIN 53356: v podélném směru = příčně vůči příčným vláknům >5 dan v příčném směru = příčně vůči podélným vláknům >6 dan Translucence (propustnost světla): tkanina betex 05 používaná na membrány silně propouští světlo. Liší se v závislosti na barevném odstínu. Sériové odstíny barev membrán viz vždy aktuální vzorkovník tč. 22 barev tkaniny betex 05. Každá membrána EVENT nese svou nezaměnitelnou značku Podobně jako slunečník, má každá membrána EVENT vlastní výrobní číslo (= MSNR) - Najdete ho na membráně, na místě chráněném proti povětrnostním vlivům, které zná výrobce a laik ho stěží objeví a které se ani při mokrém čištění ve výrobním závodě BAHAMA nezničí. Čištění membrán EVENT Čištění membrán EVENT, zvláště těch potištěných reklamními nápisy, vyžaduje odbornou péči respektující použitý materiál. Servisní oddělení výrobního závodu BAHAMA pro údržbu a čištění membrán disponuje ekologicky nezávadným zařízením na čištění mokrou cestou a sušícím kanálem, který pracuje s normální pokojovou teplotou, aby byla zaručena 100%ní rozměrová a tvarová stabilita vyčištěných membrán. Moderní provedení # -60: membrána slunečníků bez volánů Klasické provedení # -90: membrána s Display volány Výška zavřeného slunečníku nad zemí Výška rozevřeného slunečníku Boční výška Max. výška k uložení nábytku 6

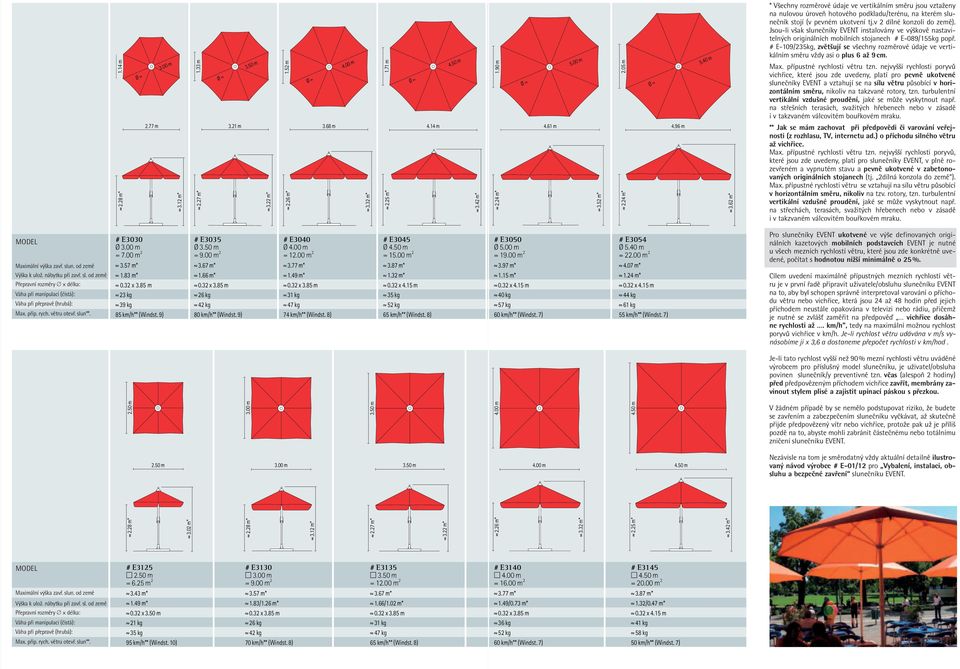

7 1.14 m 2.28 m* Ø = 3.00 m 2.77 m 3.12 m* 1.33 m 2.27 m* Ø = 3.50 m 3.21 m 3.22 m* 1.52 m 2.26 m* Ø = 4.00 m 3.68 m 3.32 m* 1.71 m 2.25 m* Ø = 4.50 m 4.14 m 3.42 m* 1.90 m 2.24 m* Ø = 5.00 m Ø = 5.00 m 4.61 m 3.52 m* 3.52 m* 2.05 m 2.24 m* Ø = 5.40 m 4.96 m 3.62 m* * Všechny rozměrové údaje ve vertikálním směru jsou vztaženy na nulovou úroveň hotového podkladu/terénu, na kterém slunečník stojí (v pevném ukotvení tj.v 2 dílné konzoli do země). Jsou-li však slunečníky EVENT instalovány ve výškově nastavitelných originálních mobilních stojanech # E-089/155kg popř. # E-109/235kg, zvětšují se všechny rozměrové údaje ve vertikálním směru vždy asi o plus 6 až 9 cm. Max. přípustné rychlosti větru tzn. nejvyšší rychlosti poryvů vichřice, které jsou zde uvedeny, platí pro pevně ukotvené slunečníky EVENT a vztahují se na sílu větru působící v horizontálním směru, nikoliv na takzvané rotory, tzn. turbulentní vertikální vzdušné proudění, jaké se může vyskytnout např. na střešních terasách, svažitých hřebenech nebo v zásadě i v takzvaném válcovitém bouřkovém mraku. ** Jak se mám zachovat při předpovědi či varování veřejnosti (z rozhlasu, TV, internetu ad.) o příchodu silného větru až vichřice. Max. přípustné rychlosti větru tzn. nejvyšší rychlosti poryvů, které jsou zde uvedeny, platí pro slunečníky EVENT, v plně rozevřeném a vypnutém stavu a pevně ukotvené v zabetonovaných originálních stojanech (tj. 2dílná konzola do země ). Max. přípustné rychlosti větru se vztahují na sílu větru působící v horizontálním směru, nikoliv na tzv. rotory, tzn. turbulentní vertikální vzdušné proudění, jaké se může vyskytnout např. na střechách, terasách, svažitých hřebenech nebo v zásadě i v takzvaném válcovitém bouřkovém mraku. MOdELL MODEL # # E3030 Ø 3.00 Ø 3.00 mm = 7.00 = 7.00 m 2 m 2 ## E3035 Ø Ø 3.50 m = = 9.00 m 2 2 # E3040 Ø 4.00 m = m 22 # E3045 Ø 4.50 m = m 2 # E3050 Ø 5.00 m = m 22 ## E3054 Ø Ø 5.40 m = = m 2 Maximale Maximální Schließhöhe výška zavř. über slun. Grund od země m* m* m* m* 3.77 m* 3.87 m* 3.97 m* 4.07 m* m* Möbelfreiheit Výška k ulož. bei nábytku AUF / při ZU zavř. ü/grund sl. od země m* m* m* m* 1.49 m* 1.32 m* 1.15 m* 1.24 m* m* Transportmaße Přepravní rozměry nach Ø x délka: Länge x 3.85 x 3.85 m m x 3.85 x mm 0.32 x x 3.85 m 0.32 x 4.15 m 0.32 x 4.15 m 0.32 x 4.15 x 4.15 mm Aufbau-/Handlinggewicht Váha při manipulaci (čistá): (netto) kg kg kg kg kg kg 35 kg 40 kg kg kg Transportgewicht Váha při přepravě (brutto) (hrubá): kg kg kg kg kg kg 52 kg 57 kg kg kg Max. Max. zulässiger příp. rych. Wind/GEÖFFNET** větru otevř. slun** km/h** (Windst. 9) 9) km/h** (Windst. 9) 9) km/h** (Windst. 8) 8) 65 km/h** (Windst. 8) 60 km/h** (Windst. 7) 7) km/h** (Windst. 7) 7) Pro slunečníky EVENT ukotvené ve výše definovaných originálních kazetových mobilních podstavcích EVENT je nutné u všech mezních rychlostí větru, které jsou zde konkrétně uvedené, počítat s hodnotou nižší minimálně o 25 %. Cílem uvedení maximálně přípustných mezních rychlostí větru je v první řadě připravit uživatele/obsluhu slunečníku EVENT na to, aby byl schopen správně interpretoval varování o příchodu větru nebo vichřice, která jsou 24 až 48 hodin před jejich příchodem neustále opakována v televizi nebo rádiu, přičemž je nutné se zvlášť zaměřit na předpověď vichřice dosáhne rychlosti až. km/h", tedy na maximální možnou rychlost poryvů vichřice v km/h. Je-li rychlost větru udávána v m/s vynásobíme ji x 3,6 a dostaneme přepočet rychlosti v km/hod. Je-li tato rychlost vyšší než 90 % mezní rychlosti větru uváděné výrobcem pro příslušný model slunečníku, je uživatel/obsluha povinen slunečník/y preventivně tzn. včas (alespoň 2 hodiny) před předpovězeným příchodem vichřice zavřít, membrány zavinout stylem plisé a zajistit upínací páskou s přezkou m 2.28 m* 2.50 m 3.02 m* 3.00 m 2.28 m* 3.00 m 3.12 m* 3.50 m 2.27 m* 3.50 m 3.22 m* 4.00 m 2.26 m* 4.00 m 3.32 m* 2.25 m* 4.50 m 4.50 m 3.42 m* V žádném případě by se nemělo podstupovat riziko, že budete se zavřením a zabezpečením slunečníku vyčkávat, až skutečně přijde předpovězený vítr nebo vichřice, protože pak už je příliš pozdě na to, abyste mohli zabránit částečnému nebo totálnímu zničení slunečníku EVENT. Nezávisle na tom je směrodatný vždy aktuální detailně ilustrovaný návod výrobce # E-01/12 pro Vybalení, instalaci, obsluhu a bezpečné zavření slunečníku EVENT. MOdELL MODEL # # E3125 # E3130 # E3135 # E3140 ## E3145 m m m m m 3.00 m m 3.50 m m 4.00 m m 4.50 m = 6.25 = 6.25 mm 2 2 = = 9.00 m 2 2 = m 2 = m 22 = = m 2 Maximale Maximální Schließhöhe výška zavř. über slun. Grund od země m* m* 3.57 m* m* 3.67 m* 3.77 m* 3.87 m* m* Möbelfreiheit Výška k ulož. bei nábytku AUF / při ZU zavř. ü/grund sl. od země m* m* 1.83/1.26 m* m* 1.66/1.02 m* 1.49/0.73 m* 1.32/0.47 m* m* Transportmaße Přepravní rozměry nach Ø x délka: Länge x 3.50 x 3.50 m m 0.32 x x 3.85 m 0.32 x 3.85 m 0.32 x 3.85 m 0.32 x 4.15 x 4.15 mm Aufbau-/Handlinggewicht Váha při manipulaci (čistá): (netto) kg kg kg kg 31 kg 36 kg kg kg Transportgewicht Váha při přepravě (brutto) (hrubá): kg kg kg kg 47 kg 52 kg kg kg Max. Max. zulässiger příp. rych. Wind/GEÖFFNET** větru otevř. slun** km/h** (Windst. 10) 10) km/h** (Windst. 8) 8) 65 km/h** (Windst. 8) 60 km/h** (Windst. 7) 7) km/h** (Windst. 7) 7) 7
