2 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 2 OBSAH 2 KABELOVÉ VOZÍKY (VLEČKY) VAHLE Všeobecné informace 3 Dotazník 4 Pojezdový profil S 1 a příslušenství 5 9 Kabelové vozíky a příslušenství pro pojezdový profil S 1 vozíky z plastu 10 Kabelové vozíky a příslušenství pro pojezdový profil S 1 vozíky z plastu 11 Kabelové vozíky a příslušenství pro pojezdový profil S 1 vozíky z oceli Kabelové vozíky a příslušenství pro pojezdový profil S 1 vozíky z oceli 15, 16 Kabelové vozíky a příslušenství pro pojezdový profil S 1 vozíky z oceli pro kulaté kabely a pro hadice 17 Řídicí vozík pro pojezdový profil S 1 18, 19 Pojezdový ýprofil S 2 a příslušenství Kabelové vozíky a příslušenství pro pojezdový profil S 2 vozíky z oceli 24 Kabelové vozíky a příslušenství pro pojezdový profil S 2 vozíky z oceli 25 Kabelové vozíky a příslušenství pro pojezdový profil S 2 vozíky z oceli Kabelové vozíky a příslušenství pro pojezdový profil S 2-E vozíky z nerezové oceli 30 Kabelové vozíky a příslušenství pro pojezdový profil S 2 vozíky z oceli pro kulaté kabely a pro hadice 31 Řídicí vozík a příslušenství pro pojezdový profil S 2 32, 33 Řídicí vozík pro pojezdový profil S 2 s motorizovaným výškovým polohováním pro ovladač 34 Řídicí vozík pro pojezdový ýprofil S 2 Montáž a elektrické připojení p 35 Pojezdový profil S 3 a příslušenství 36 Kabelové vozíky a příslušenství pro pojezdový profil S 3 vozíky z oceli 37 Plastové pojezdové pj profily K 1 a příslušenství 38 Příslušenství pro pojezdový ýprofil K 1 39 Kabelové vozíky a příslušenství pro pojezdový profil K 1 40 Příslušenství a řídicí vozík pro pojezdový profil K 1 41 Kabelové vozíky a příslušenství pro pojezdový ýprofil K1 42 Tahové odlehčení 43 Stanovení typu a příklad objednávky Výpočet kabelového vedení s kabelovými vozíky 47 Odstup závěsů pojezdových profilů 48 Výpočty 49 Stanovení počtu smyček kabelu diagramy Fotografie zařízení 53 Brožura 8a: Brožura 8b: Brožura 8c: Brožura 8d: Brožura 8e: Kabelové vozíky s pojezdem v C-profilu Kabelové vozíky pro ploché kabely s pojezdem po I-profilu Kabelové vozíky pro kulaté kabely s pojezdem po I-profilu Kabelové vozíky s pojezdem po kosočtvercovém profilu Kabely

3 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 3 KABELOVÉ VOZÍKY (VLEČKY) VAHLE Všeobecné informace Kabelové vozíky VAHLE zajišťují pohyblivé spojení kabelového vedení (plochých i kulatých kabelů) a hadic pro plynná nebo kapalná média k pohybujícím se napájeným spotřebičům. Pojezdový mechanismus kabelových vozíků je při pohybu v pojezdových profilech chráněn a není tak vystaven vnějším vlivům, jako je vlhkost, prach či namrzání. Pojezdové profily lze tvarovat do oblouků s ohledem na tvar dráhy a při zohlednění minimálního poloměru ohybu a průvěsu kabelů. Kabelové vozíky jsou vyráběny v souladu s předpisy VDE. Doporučuje se používat ploché kabely, díky dobrým vlastnostem v ohybu a jejich menšímu přípustnému poloměru ohybu. Minimalizuje se tak potřebná délka seřazovacího úseku a je často postačující délka propojení napájeného spotřebiče (např. jeřábová kočka). v tomto katalogu. Program kabelových vozíků S1/S2 umožňuje též využití v prostředí s nebezpečím výbuchu. Pro Vaše eventuální dotazy jsme plně k dispozici. Plánování K určení toho, jaké kabelové vozíky se použijí, je nutné znát rozměry kabelů či hadic a nosnost kabelových vozíků. Při dimenzování se prosím řiďte pokyny na str tohoto katalogu nebo nám zašlete vyplněný dotazník ze str. 4 našeho katalogu. V případě zakřivených či oblých drah prosíme je-li to možné o zaslání náčrtku takové dráhy či jejího výkresu. V závislosti na konkrétním případě se doporučuje též použít pojezdový profil s pojezdem v C-profilu (brožura č. 8a) nebo pojezdový profil s pojezdem po I-profilu (brožury č. 8b a 8c) i v těchto případech Vám rádi vyhotovíme odpovídající nabídku. Vedle elektrických kabelů mohou kabelové vozíky nést nejrůznější řídicí kabely a optické kabely. Volitelně mohou být též vedeny odděleně od napájeného zařízení. Řídicí vozíky pro tyto účely s výškovým nastavením i bez něj naleznete taktéž Vedení s kabelovými vozíky pro pojezd jeřábové kočky u halového jeřábu 3

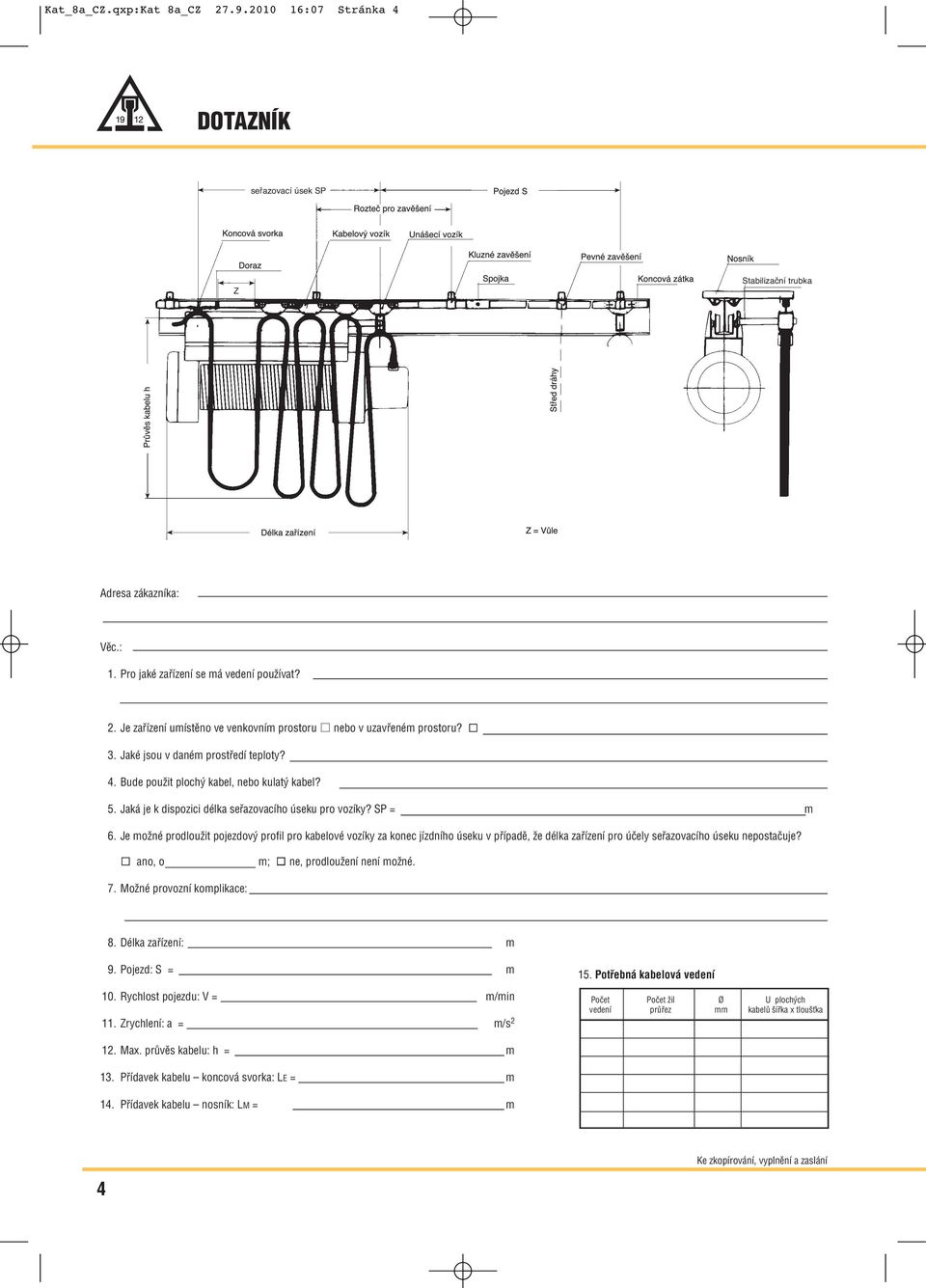

4 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 4 DOTAZNÍK seřazovací úsek SP Stabilizační trubka Adresa zákazníka: Věc.: 1. Pro jaké zařízení se má vedení používat? 2. Je zařízení umístěno ve venkovním prostoru nebo v uzavřeném prostoru? 3. Jaké jsou v daném prostředí teploty? 4. Bude použit plochý kabel, nebo kulatý kabel? 5. Jaká je k dispozici délka seřazovacího úseku pro vozíky? SP = m 6. Je možné prodloužit pojezdový profil pro kabelové vozíky za konec jízdního úseku v případě, že délka zařízení pro účely seřazovacího úseku nepostačuje? ano, o m; ne, prodloužení není možné. 7. Možné provozní komplikace: 8. Délka zařízení: m 9. Pojezd: S = m 10. Rychlost pojezdu: V = m/min 11. Zrychlení: a = m/s Potřebná kabelová vedení Počet Počet žil Ø U plochých vedení průřez kabelů šířka x tloušťka 12. Max. průvěs kabelu: h = m 13. Přídavek kabelu koncová svorka: LE = m 14. Přídavek kabelu nosník: LM = m Ke zkopírování, vyplnění a zaslání 4

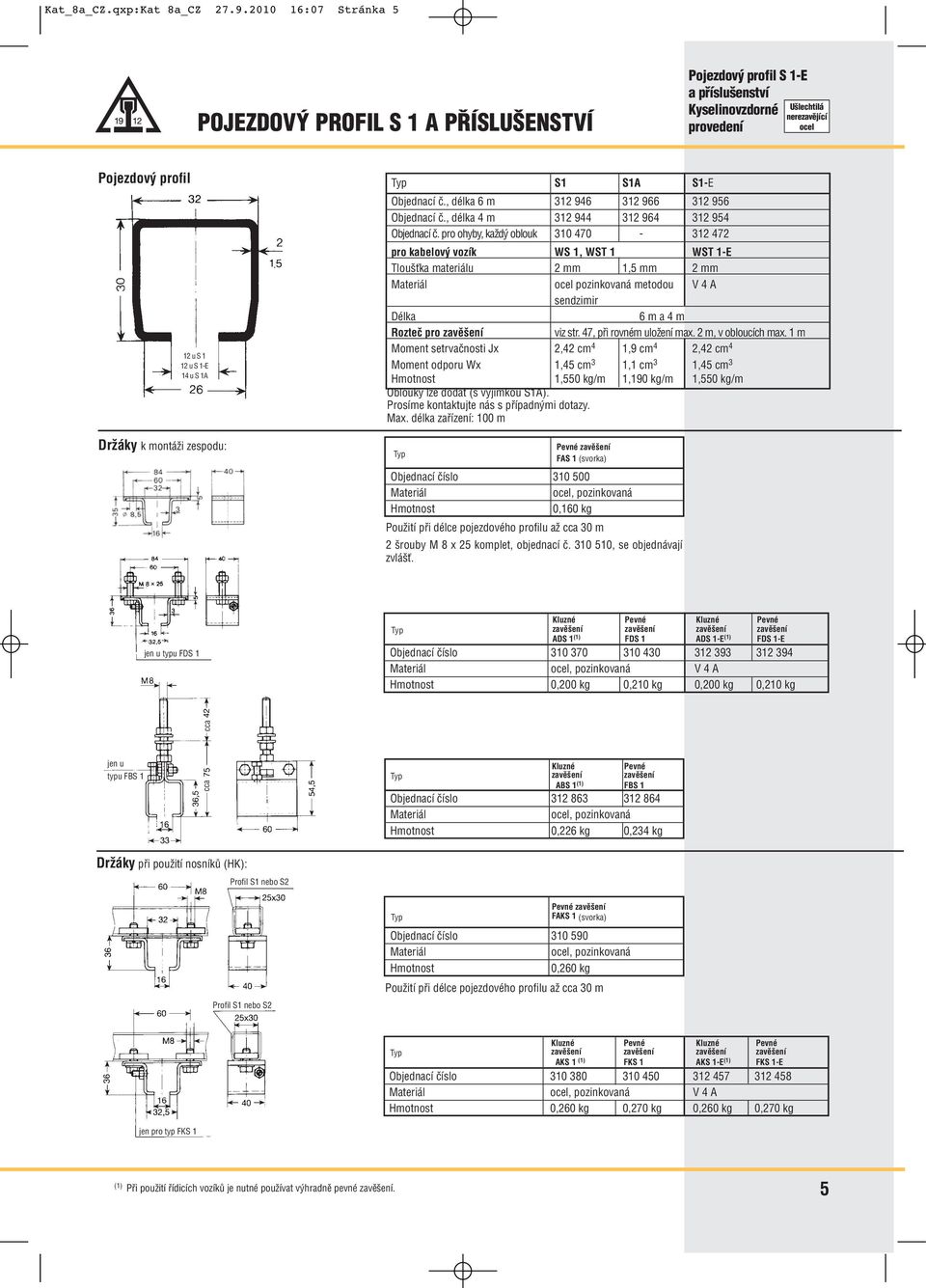

5 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 5 POJEZDOVÝ PROFIL S 1 A PŘÍSLUŠENSTVÍ Pojezdový profil S 1-E a příslušenství Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Pojezdový profil 12 u S 1 12 u S 1-E 14 u S 1A Držáky k montáži zespodu: S1 S1A S1-E Objednací č., délka 6 m Objednací č., délka 4 m Objednací č. pro ohyby, každý oblouk pro kabelový vozík WS 1, WST 1 WST 1-E Tloušťka materiálu 2 1,5 2 ocel pozinkovaná metodou sendzimir V 4 A Délka 6 m a 4 m Rozteč pro zavěšení viz str. 47,,p při rovném uložení max. 2 m, v obloucích max. 1 m Moment setrvačnosti Jx 2,42 cm 4 1,9 cm 4 2,42 cm 4 Moment odporu Wx 1,45 cm 3 1,1 cm 3 1,45 cm 3 1,550 /m 1,190 /m 1,550 /m Oblouky lze dodat d (s výjimkou S1A). Prosíme kontaktujte nás s případnými dotazy. Max. délka zařízení: 100 m Pevné zavěšení FAS 1 (svorka) Objednací číslo ocel, pozinkovaná 0,160 Použití při délce pojezdového profilu až cca 30 m 2 šrouby M 8 x 25 komplet, objednací č , se objednávají zvlášť. jen u typu FDS 1 Kluzné Pevné Kluzné Pevné zavěšení zavěšení zavěšení zavěšení ADS 1 (1) FDS 1 ADS 1-E(1) FDS 1-E Objednací číslo ocel, pozinkovaná V 4 A 0,200 0,210 0,200 0,210 jen u typu FBS 1 cca cca Kluzné Pevné zavěšení zavěšení ABS 1 (1) FBS 1 Objednací číslo ocel, pozinkovaná 0,226 0,234 Držáky při použití nosníků (HK): Profil S1 nebo S2 Profil S1 nebo S2 Pevné zavěšení FAKS 1 (svorka) Objednací číslo ocel, pozinkovaná 0,260 Použití při délce pojezdového profilu až cca 30 m Kluzné Pevné Kluzné Pevné zavěšení zavěšení zavěšení zavěšení AKS 1 (1) FKS 1 AKS 1-E(1) FKS 1-E Objednací číslo ocel, pozinkovaná V 4 A 0,260 0,270 0,260 0,270 jen pro typ FKS 1 (1) Při použití řídicích vozíků je nutné používat výhradně pevné zavěšení. 5

6 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 6 PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 Příslušenství S 1-E Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Držák pro dva pojezdové profily pojezdový profil S 1 profil S1 nebo S2 DFAK-S 1 (svorka) ocel, pozinkovaná 0,660 Držáky boční montáž: jen u typu FS 1 Kluzné Pevné zavěšení zavěšení AS 1 (1) FS ocel, pozinkovaná ocel, pozinkovaná 0,220 0,230 Držák boční montáž: Pevné zavěšení FO-S 1 (svorka) ocel, pozinkovaná 0,160 Použití při délce pojezdového profilu až cca 30 m Závěs pro trubkovou konzolu závitová áit á trubka 1" Pevné zavěšení FR 1-S 1 (svorka) ocel, pozinkovaná/polyamid 0,215 Spojka VS 1 VS 1-E ocel, pozinkovaná V 4 A 0,340 0,340 Koncová zátka K plast 0,008 6 (1) Při použití řídicích vozíků je nutné používat výhradně pevné zavěšení.

7 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 7 PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 Příslušenství S 1-E Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Dorazy PS 1 PS 1 G PS 1-E ocel, pozinkovaná ocel, pozinkovaná V 4 A 0,080 0,100 0,080 Doraz 25 PS ocel, pozinkovaná 0,063 Šroub se šestihrannou hlavou, komplet Profil S1 nebo S2 M 8 x 20 M 8 x 20 E ocel, pozinkovaná V4A 0,044 0,044 Fixační prvky pro přídavné kulaté kabely a hadice HS 1 D (Ø kabelu) Profil S1 LK - S1 Rozměr D Obj. číslo HS 1-D 9 nerezavějící 0, HS 1-D 16 ocel 0, LK-S1 plast 0,

8 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 8 PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 Příslušenství S 1-E Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Nosníky HK Rozměr A je dán šířkou napájeného zařízení (např. jeřábové kočky). Je třeba zohlednit průměr pojezdových koleček (nákolků) pojízdných kladek vozíků u visutých vedení. Rozměr A Rozměr L Rozměr (stavitelný) max. B HK 200 0, (1) HK 200-E HK 300 ocel, 1, (1) HK 300-E V 4 A HK 400 pozinkovaná 1, (1) HK 400-E HK 500 1, (1) HK 500-E Rozsah dodávky: 1 pár upínacích příložek a úsek pojezdového profilu S 1. Držáky AKS 1, FKS 1 a FAKS 1 se objednávají zvlášť. Díly pojezdových profilů pro nosníky Rozměr L. S , S 1E S ocel, sendzimirpozinkovaná 0, S 1E , S 1E V 4 A S S , S 1E Upínací příložky pro nosníky HK Matice M 8 SP 0-25 Objednací č ocel, pozinkovaná 0,200 SP 0-25-E V 4 A 0,200 Matice M 8-E se dodává Matice M 8 se dodává též jako samostatný díl. též jako samostatný díl. Objednací č Objednací č Svařované upínací konzole pro nosníky AH 1 Objednací č ocel 0,460 Úseky pojezdového profilu a držáky se objednávají zvlášť. 8 (1) U větších šířek nosníků je nutné zvolit nejbližší větší nosník.

9 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 9 PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 Příslušenství S 1-E Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Příklad použití pro nosník HK z profilu S 2 s upínacími příložkami Rozsah upínání 0-25 Úsek pojezdového profilu Upínací příložka 0-25 Rozsah upínání Upínací í příložka Závěs pro nosník L A + B Díly profilu S 2 pro nosníky HK V úsecích pojezdového profilu jsou vyvrtány otvory odpovídající spojení se závěsy pojezdového profilu, což umožňuje snadné upevnění na spodní přírubě nosníkového profilu. Rozměr A je dán šířkou napájeného zařízení (např. jeřábové kočky). Je třeba zohlednit průměr pojezdových koleček (nákolků) pojízdných kladek vozíků u visutých vedení. Rozměr L S , S 2E S , S 2E S , S 2E S , S 2E ocel, sendzimirpozinkovaná S , S 2E- 800 V 4 A S , S 2E S , S 2E S , S 2E S , S 2E Upínací příložky pro nosníky Rozsah upínání 0-25 Rozsah upínání Pojezdový profil S1 Pojezdový profil S2 SP ocel, pozinkovaná 0,286 SP ocel, pozinkovaná 0,287 SP 0-25-E V 4 A 0,286 SP E V 4 A 0,287 Svařované upínací konzoly pro díly profilu S 2 AH ocel 0,940 AH ocel Hmostnost 0,854 9

10 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 10 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z plastu - Technické údaje WS 1 F (3) Pojezdové kladky A) Plastová pojezdová kladka s kluzným ložiskem, osa pozinkovaná : polyamid, rychlost pojezdu: cca 50 m/min. B) Plastová pojezdová kladka s kluzným ložiskem, pouzdro Nirosta materiál: polyamid, rychlost pojezdu: cca 50 m/min. C) Pojezdová kladka s kuličkovým ložiskem plastová, vnitřní prstenec: tvrzený pozinkovaný Vnější prstenec: polyamid, rychlost pojezdu: cca 60 m/min. D) Pojezdová kladka s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzená - pozinkovaná; teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Přípustné zatížení Provoz v kyselinotvorném prostředí Tělo vozíku: polyamid Úložná deska: polyamid Šrouby: pozinkované Použití při teplotě: - 30 C až do +100 C max. 8 na kabelový vozík při provedení kladek A max. 10 na kabelový vozík při provedení kladek B + C max. 16 na kabelový vozík při provedení kladek D Použijte systém S 1-E nebo K1! Kabelové vozíky pro ploché kabely max. příp. max. Prov. s křídl. A B C D E G H šířka průchod svorky Obj. maticí vedení v číslo (1) (2) výška x šířka WS 1 F/ 85 G A 0, WS 1 F/ 85 K B 8 17 x , WS 1 F/ 85 KL C 0, WS 1 F/ 85 D 0, WS 1 F/ G A 0, WS 1 F/ K B 8 37 x , WS 1 F/ KL C 0, WS 1 F/ D 0, WS 1 F/ G A 0, WS 1 F/ K B x , WS 1 F/ KL C 0, WS 1 F/ D 0, Pojezdové kladky L M = Ø Unášecí vozík pro ploché kabely Pojezdové maticí Prov. s křídl. pro Obj. kabelové vozíky kladky číslo (1) (2) MS 1 F/ G A WS 1 F/ 85 G, WS 1 F/ G 0, MS 1 F/ K B WS 1 F/ 85 (K, G), WS 1 F/ (K, G) 0, MS 1 F/ KL C WS 1 F/ 85 (KL, K, G), WS 1 F/ (KL,K,G) 0, MS 1 F/ D WS 1 F/85 (všechny y) WS 1 F/ (všechny typy) 0, MS 1 F/ G A WS 1 F/ G 0, MS 1 F/ K B WS 1 F/ (K, G) 0, MS 1 F/ KL C WS 1 F/ (KL, K, G) 0, MS 1 F/ D WS 1 F/ (všechny typy) 0, Koncové svorky pro ploché kabely pro Obj. kabelové vozíky číslo (1) Prov. s křídl. maticí ES 1 F/ 85 WS 1 F/ 85 (všechny typy) WS 1 F/ (všechny typy) 0, EST 1-2 F/ 85-PM ES 1 F/ WS 1 F/ (všechny typy) 0, EST 1-2 F/125-PM Dorazy PS 1, PS 1-1 nebo PS 1 G se objednávají zvlášť. Koncová svorka s dorazem pro ploché kabely pro Obj. kabelové vozíky číslo (1) Prov. s křídl. maticí. EP S1 F/ 85 WS 1 F/ 85 (všechny typy) 0, EPST 1-2 F/85-PM (1) Upevnění dílu pro uložení vedení za pomoci šestihranné matice. (2) Kabelové vozíky a příslušenství s křídl. maticí nesou v typovém označení poznámku PM (příklad: WS 1F/85-PM). (3) Není vhodné pro pojezd v nepřímém směru.

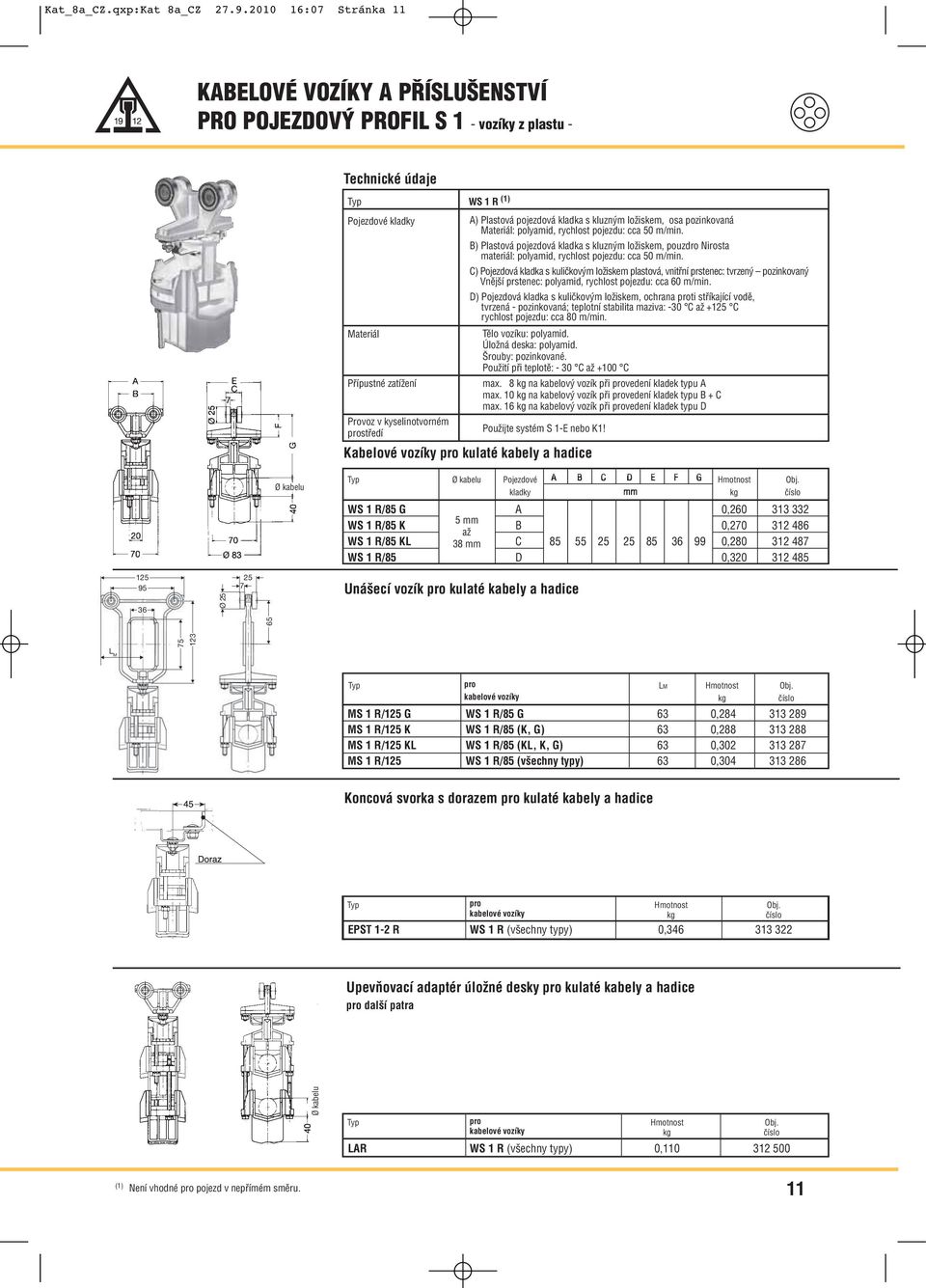

11 Kat_8a_CZ.qxp:Kat 8a_CZ :07 Stránka 11 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z plastu - Technické údaje WS 1 R (1) Pojezdové kladky Přípustné zatížení Provoz v kyselinotvorném prostředí A) Plastová pojezdová kladka s kluzným ložiskem, osa pozinkovaná : polyamid, rychlost pojezdu: cca 50 m/min. B) Plastová pojezdová kladka s kluzným ložiskem, pouzdro Nirosta materiál: polyamid, rychlost pojezdu: cca 50 m/min. C) Pojezdová kladka s kuličkovým ložiskem plastová, vnitřní prstenec: tvrzený pozinkovaný Vnější prstenec: polyamid, rychlost pojezdu: cca 60 m/min. D) Pojezdová kladka s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzená - pozinkovaná; teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: polyamid. Úložná deska: polyamid. Šrouby: pozinkované. Použití při teplotě: - 30 C až +100 C max. 8 na kabelový vozík při provedení kladek typu A max. 10 na kabelový vozík při provedení kladek typu B + C max. 16 na kabelový vozík při provedení kladek typu D Použijte systém S 1-E nebo K1! Kabelové vozíky pro kulaté kabely a hadice Ø kabelu Ø kabelu Pojezdové A B C D E F G Obj. kladky číslo WS 1 R/85 G A 0, WS 1 R/85 K B 0, až WS 1 R/85 KL 38 C , WS 1 R/85 D 0, Ø Unášecí vozík pro kulaté kabely a hadice L M pro LM Obj. kabelové vozíky číslo MS 1 R/125 G WS 1 R/85 G 63 0, MS 1 R/125 K WS 1 R/85 (K, G) 63 0, MS 1 R/125 KL WS 1 R/85 (KL, K, G) 63 0, MS 1 R/125 WS 1 R/85 (všechny typy) 63 0, Koncová svorka s dorazem pro kulaté kabely a hadice pro Obj. kabelové vozíky číslo EPST 1-2 R WS 1 R (všechny typy) 0, Upevňovací adaptér úložné desky pro kulaté kabely a hadice pro další patra Ø kabelu pro Obj. kabelové vozíky číslo LAR WS 1 R (všechny typy) 0, (1) Není vhodné pro pojezd v nepřímém směru. 11

12 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 12 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S1- vozíky z oceli - Kyselinovzdorné provedení S 1-E Ušlechtilá nerezavějící ocel Úložná deska pro upevnění kabelů za pomoci šestihranných matic Technické údaje Pojezdové kladky Přípustné zatížení Průvěs kabelu Provoz v kyselinotvorném prostředí Úložná deska pro upevnění kabelů za pomoci křídlových matic WST 1 F Pojezdové kladky s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzené - pozinkované teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: ocel, pozinkovaná Úložná deska: ocel, pozinkovaná D = lehký kov Nárazník: neopren Šrouby a matice: pozinkované Použití při teplotě: - 30 C až +100 C s křídlovou maticí Uložení vedení polyamid max. 22 na kabelový vozík Při pojezdu v nepřímém směru: max. 0,3 x poloměr ohybu pojezdového profilu, je třeba použít odlehčení od tahu Použijte systém S 1-E nebo K 1! WST 1 F-E utěsněné pojezdové kladky s kuličkovým ložiskem z V 4 A -30 C až +150 C cca 80 m/min. WST 1 F K-E Plastová pojezdová kladka s kluzným ložiskem cca 50 m/min. V 4 A V 4 A neopren V 4 A 30 C až + 80 C max. 12 na kab. voz. max. 8 na kab. voz. pojezd v nepřímém směru nelze Kabelové vozíky pro ploché kabely Provedení s nárazníkem max. příp. šířka vedení průchod svorky v výška x šířka A B Ø D G H Obj. číslo Prov. s křídl. maticí (2) WST 1 F/ 85 (1) 17 x , WST 1 F/ 85 E (1) WST 1 F/ 85 K-E (1) WST 1 F/ 85 P 29 x , WST 1 F/ 85P-E WST 1 F/ 85 KP-E WST 1 F/ (1) x , WST 1 F/ E (1) WST 1 F/125-50K-E (1) WST 1 F/ P 50 x , WST 1 F/125-50P-E WST 1 F/125-50KP-E WST 1 F/125 (1) x , WST 1 F/125-E (1) WST 1 F/125 K-E (1) WST 1 F/125 P 34 x , WST 1 F/125P-E WST 1 F/125 KP-E WST 1 F/ (1) 50 x , WST 1 F/ E (1) WST 1 F/ K-E (1) WST 1 F/ P 62 x , WST 1 F/150-50P-E WST 1 F/ KP-E WST 1 F/ (1) 35 x , WST 1 F/ E (1) WST 1 F/ K-E (1) WST 1 F/ P 47 x , WST 1 F/150-80P-E WST 1 F/ KP-E WST 1 F/150 (1) 25 x , WST 1 F/150-E (1) WST 1 F/150 K-E WST 1 F/150 P 37 x , WST 1 F/150P-E WST 1 F/150 KP-E WST 1 F/ (1) x , WST 1 F/ P 62 x , WST 1 F/ (1) x , WST 1 F/ P 42 x , WST 1 F/ (1) x , WST 1 F/ P 67 x , Obj. číslo Obj. číslo 12 (1) Bez nárazníku (2) Kabelové vozíky a příslušenství s křídl. maticí nesou v typovém označení kód PM (příklad: WST 1/F 85-PM).

13 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 13 UNÁŠECÍ VOZÍK A KONCOVÉ SVORKY PRO POJEZDOVÝ PROFIL S 1 vozíky z oceli Kyselinovzdorné provedení S 1-E Ušlechtilá nerezavějící ocel Provedení s nárazníkem L M Unášecí vozík pro ploché kabely pro kabelové vozíky LM A Prov. s křídlovou maticí Obj. č. (2) MST 1 F/ 85 (1) WST 1 F/ , MST 1 F/ 85-E (1) MST 1 F/ 85 K-E (1) MST 1 F/ 85 P WST 1 F/ 85 P , MST 1 F/ 85 P-E MST 1 F/ 85 KP-E MST 1 F/ (1) WST 1 F/ , MST 1 F/ E (1) MST 1 F/ K-E (1) MST 1 F/ P WST 1 F/ P , MST 1 F/ P-E MST 1 F/ KP-E MST 1 F/125 (1) WST 1 F/ , MST 1 F/125-E (1) MST 1 F/125 K-E (1) MST 1 F/125 P WST 1 F/125 P , MST 1 F/125 P-E MST 1 F/125 KP-E MST 1 F/ (1) WST 1 F/ , MST 1 F/ E (1) MST 1 F/ K-E (1) MST 1 F/ P WST 1 F/ P , MST 1 F/ P-E MST 1 F/ KP-E MST 1 F/ (1) WST 1 F/ , MST 1 F/ E (1) MST 1 F/ K-E (1) MST 1 F/ P WST 1 F/ P , MST 1 F/ P-E MST 1 F/ KP-E MST 1 F/150 (1) WST 1 F/ , MST 1 F/150-E (1) MST 1 F/150 K-E (1) MST 1 F/150 P WST 1 F/150 P , MST 1 F/150 P-E MST 1 F/150 KP-E MST 1 F/ (1) WST 1 F/ , MST 1 F/ P WST 1 F/ P , MST 1 F/ (1) WST 1 F/ , MST 1 F/ P WST 1 F/ P , MST 1 F/ (1) WST 1 F/ , MST 1 F/ P WST 1 F/ P , Koncové svorky pro ploché kabely EST 1-2 F/ 85 EST 1-2 F/125 EST 1-2 F/150 EST 1-2 F/100-2 EST 1-2 F/140-2 pro kabelové vozíky WST 1 F/ 85 (P) WST 1 F/ (P) WST 1 F/ (P) WST 1 F/125 (P) WST 1 F/ (P) WST 1 F/150 (P) WST 1 F/ (P) WST 1 F/ (P) WST 1 F/ (P) LE Prov. s křídlovou maticí obj.č. (2) 0, EST 1-2 F/ 85-E , EST 1-2 F/125-E , EST 1-2 F/150-E , , Dorazy PS 1, PS 1-1, PS 1 G nebo PS 1-E se objednávají zvlášť. Vedení s kabelovými vozíky S 2 pro automatické výrobní zařízení (1) Bez nárazníku (2) Kabelové vozíky a příslušenství s křídl. maticí nesou v typovém označení kód PM (příklad: WST 1/F 85-PM). 13

14 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 14 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z oceli - Technické údaje Pojezdové kladky Přípustné zatížení Průvěs kabelu Provoz v kyselinotvorném prostředí WST 1 F Pojezdové kladky s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzené - pozinkované teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: ocel,,pozinkovaná Úložná deska: ocel, pozinkovaná; D = 100 a 140 lehký kov Nárazník: neopren Šrouby a matice: pozinkované Použití při teplotě: - 30 C až +100 C max. 22 na kabelový vozík Při pojezdu v nepřímém směru: max. 0,3 x poloměr ohybu pojezdového profilu, je třeba použít odlehčení od tahu Použijte systém S 1-E nebo K 1! Kabelové vozíky pro ploché kabely Provedení s nárazníkem max. příp. šířka vedení max. průchod svorky v výška x šířka WST 1 F/ B (1) 37 x , WST 1 F/ B P 50 x , WST 1 F/ B (1) x , WST 1 F/ B P 34 x , WST 1 F/ B 160 (1) 25 x , WST 1 F/ B 160 P 37 x , WST 1 F/ B 160 (1)) x , WST 1 F/ B 160 P 62 x , WST 1 F/ B 160 (1) x , WST 1 F/ B 160 P 42 x , WST 1 F/ B 160 (1) 55 x , WST 1 F/ B 160 P 67 x , A B Ø D G H Obj. číslo Unášecí vozík pro ploché kabely L M Provedení s nárazníkem pro kabelové vozíky A MST 1 F/ B (1) WST 1 F/ B , MST 1 F/ B P WST 1 F/ B P , MST 1 F/ B (1) WST 1 F/ B , MST 1 F/ B P WST 1 F/ B P , MST 1 F/ B 160 (1) WST 1 F/ B , MST 1 F/ B 160 P WST 1 F/ B 160 P , MST 1 F/ B 160 (1) WST 1 F/ B , MST 1 F/ B 160 P WST 1 F/ B 160 P , MST 1 F/ B 160 (1) WST 1 F/ B , MST 1 F/ B 160 P WST 1 F/ B 160 P , MST 1 F/ B 160 (1) WST 1 F/ B , MST 1 F/ B 160 P WST 1 F/ B 160 P , LM Obj. číslo Koncové svorky pro ploché kabely L E Doraz Dorazy PS 1, PS 1-1 nebo PS 1 G se objednávají zvlášť. pro kabelové vozíky LE EST 1-2 F/ B WST 1 F/ B (P) 0, EST 1-2 F/ B WST 1 F/ B (P) 0, WST 1 F/ B 160 (P) 140 EST 1-2 F/100 B 160 WST 1 F/ B 160 (P) 155 0, WST 1 F/ B 160 (P) 155 0,700 EST 1-2 F/140 B 160 WST 1 F/ B 160 (P) 180 0, Obj. číslo 14 (1) Bez nárazníku.

15 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 15 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z oceli - Kyselinovzdorné provedení S 1-E Ušlechtilá nerezavějící ocel Technické údaje Provedení s nárazníkem Pojezdové kladky Přípustné zatížení Průvěs kabelu Provoz v kyselinotvorném prostředí WST 1 R Pojezdové kladky s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzené pozinkované teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: ocel,,pozinkovaná Úložná deska: polyamid. Nárazník: neopren Šrouby a matice: pozinkované Použití při teplotě: - 30 C až +100 C max. 22 na kabelový vozík Při pojezdu v nepřímém směru: max. 0,3 x poloměr ohybu pojezdového profilu, je třeba použít odlehčení od tahu Použijte systém S 1-E nebo K 1! WST 1 R-E utěsněné pojezdové kladky s kuličkovým ložiskem z V 4 A -30 C až +150 C cca 80 m/min. V4 A plast neopren V4 A - 10 C až + 80 C max. 12 na kab. voz. WST 1 RK-E Plastová pojezdová kladka s kluzným ložiskem cca 50 m/min. max. 8 na kab. voz. pojezd v nepřímém směru nelze Kabelové vozíky pro kulaté kabely a hadice Ø kabelu A B C D E F G Ø kabelu Obj. Obj. číslo číslo WST 1 R/ 85 (1) 85 0, WST 1 R/ 85-E (1) WST 1 R/ 85 K-E WST 1 R/ 85 P , WST 1 R/ 85 P-E WST 1 R/ 85 KP-E WST 1 R/125 (1) až , WST 1 R/125-E (1) WST 1 R/125 K-E WST 1 R/125 P , WST 1 R/125 P-E WST 1 R/125 KP-E Unášecí vozík pro kulaté kabely a hadice L M pro LM A C D H Obj. Obj. Obj. kabelové vozíky číslo číslo číslo MST 1 R/ 85 (1) () WST 1 R/ , MST 1 R/ 85-E (1) () MST 1 R/ 85 K-E MST 1 R/ 85 P WST 1 R/ 85 P , MST 1 R/ 85 P-E MST 1 R/ 85 KP-E MST 1 R/125 (1) WST 1 R/ , MST 1 R/125-E (1) MST 1 R/125 K-E MST 1 R/125 P WST 1 R/125 P , MST 1 R/125 P-E MST 1 R/125 KP-E Koncová svorka pro kulaté kabely a hadice pro LE Obj. Obj. kabelové vozíky číslo číslo EST 1-2 R WST 1 R (všechny typy) 140 0, EST 1 R-E Dorazy PS 1, PS 1-1, PS 1 G nebo PS 1-E se objednávají zvlášť. Upevňovací adaptér úložné desky pro kulaté kabely a hadice pro další patra Ø kabelu pro Obj. Obj. kabelové vozíky číslo číslo LAR WST 1 R (všechny typy) 0, LAR-E (1) bez nárazníku. 15

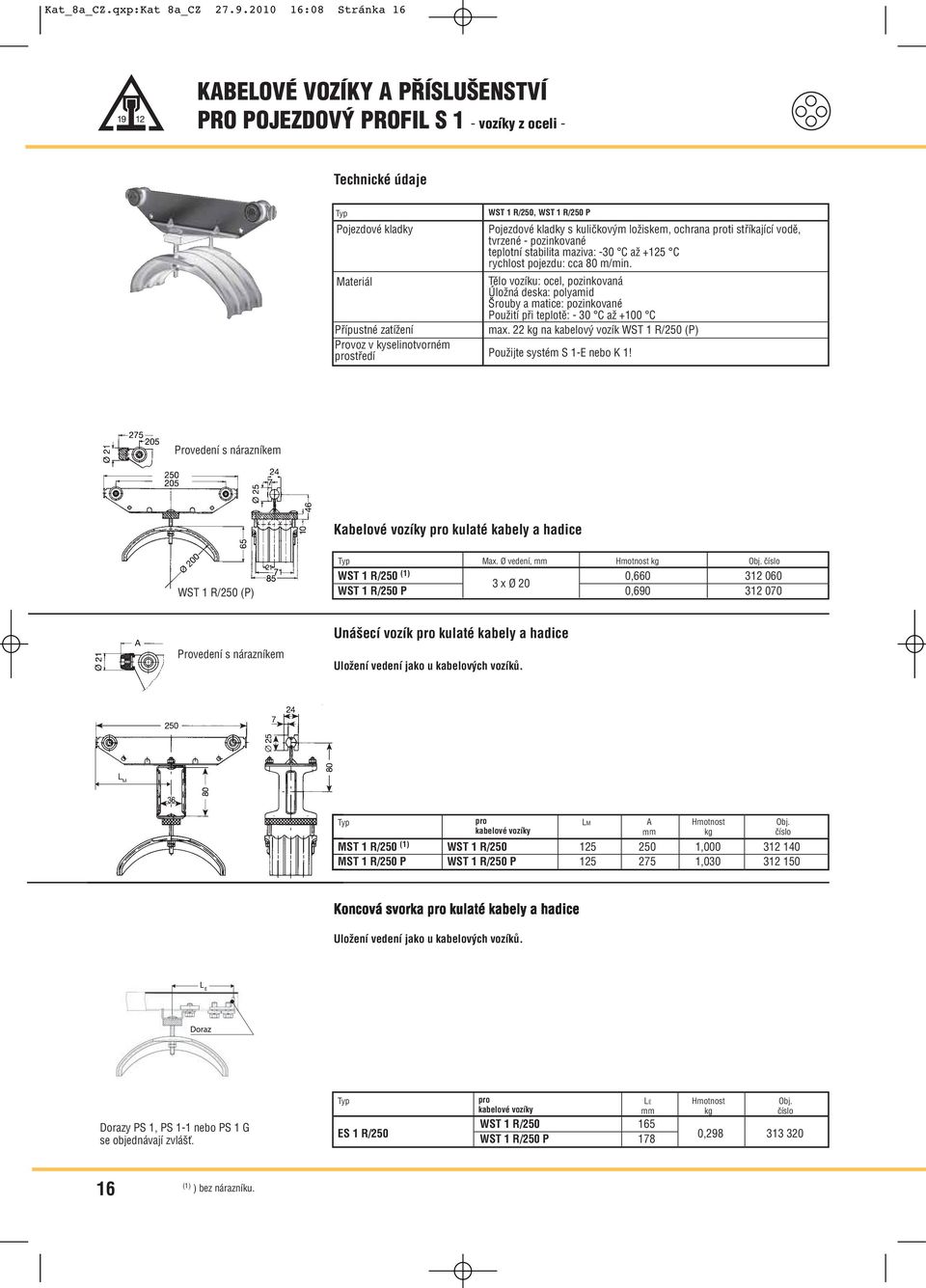

16 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 16 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z oceli - Technické údaje Pojezdové kladky Přípustné zatížení Provoz v kyselinotvorném prostředí WST 1 R/250, WST 1 R/250 P Pojezdové kladky s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzené - pozinkované teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: ocel,,pozinkovaná Úložná deska: polyamid Šrouby a matice: pozinkované Použití při teplotě: - 30 C až +100 C max. 22 na kabelový vozík WST 1 R/250 (P) Použijte systém S 1-E nebo K 1! Provedení s nárazníkem Kabelové vozíky pro kulaté kabely a hadice WST 1 R/250 (P) Max. Ø vedení, WST 1 R/250 (1) 0, x Ø 20 WST 1 R/250 P 0, Provedení s nárazníkem Unášecí vozík pro kulaté kabely a hadice Uložení vedení jako u kabelových vozíků. L M pro LM A Obj. kabelové vozíky číslo MST 1 R/250 (1) WST 1 R/ , MST 1 R/250 P WST 1 R/250 P , Uložení vedení jako u kabelových vozíků. Dorazy PS 1, PS 1-1 nebo PS 1 G se objednávají zvlášť. pro LE Obj. kabelové vozíky číslo ES 1 R/250 WST 1 R/ WST 1 R/250 P 178 0, (1) ) bez nárazníku.

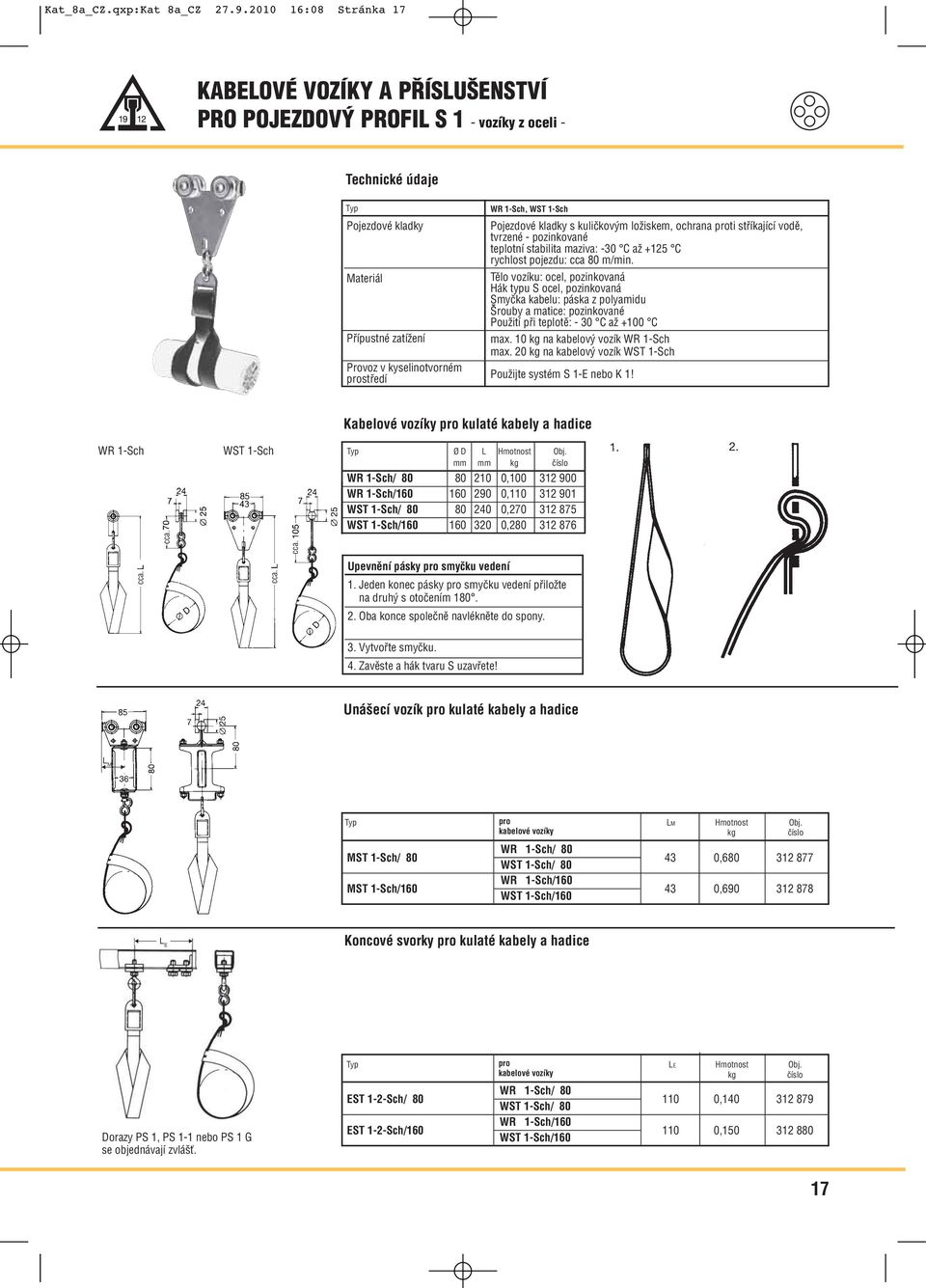

17 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 17 KABELOVÉ VOZÍKY A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 - vozíky z oceli - Technické údaje Pojezdové kladky Přípustné zatížení Provoz v kyselinotvorném prostředí WR 1-Sch, WST 1-Sch Pojezdové kladky s kuličkovým ložiskem, ochrana proti stříkající vodě, tvrzené - pozinkované teplotní stabilita maziva: -30 C až +125 C rychlost pojezdu: cca 80 m/min. Tělo vozíku: ocel, pozinkovaná Hák typu S ocel, pozinkovaná Smyčka kabelu: páska z polyamidu Šrouby a matice: pozinkované Použití při teplotě: - 30 C až +100 C max. 10 na kabelový vozík WR 1-Sch max. 20 na kabelový vozík WST 1-Sch Použijte systém S 1-E nebo K 1! Kabelové vozíky pro kulaté kabely a hadice WR 1-Sch WST 1-Sch Ø D L Obj. číslo cca. cca. cca. cca. WR 1-Sch/ , WR 1-Sch/ , WST 1-Sch/ , WST 1-Sch/ , Upevnění pásky pro smyčku vedení 1. Jeden konec pásky pro smyčku vedení přiložte na druhý s otočením Oba konce společně navlékněte do spony. 3. Vytvořte smyčku. 4. Zavěste a hák tvaru S uzavřete! Unášecí vozík pro kulaté kabely a hadice L M pro LM Obj. kabelové vozíky číslo MST 1-Sch/ 80 WR 1-Sch/ 80 WST 1-Sch/ , MST 1-Sch/160 WR 1-Sch/160 WST 1-Sch/ , L E Koncové svorky pro kulaté kabely a hadice Dorazy PS 1, PS 1-1 nebo PS 1 G se objednávají zvlášť. pro LE Obj. kabelové vozíky číslo EST 1-2-Sch/ 80 EST 1-2-Sch/160 WR 1-Sch/ 80 WST 1-Sch/ 80 WR 1-Sch/160 WST 1-Sch/ , ,

18 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 18 ŘÍDICÍ VOZÍK A PŘÍSLUŠENSTVÍ PRO POJEZDOVÝ PROFIL S 1 Kyselinovzdorné provedení S 1-E Ušlechtilá nerezavějící ocel Řídicí vozík s vícekolíkovým konektorem (1) Konektor Obj. DIN číslo ST-ST 1/16 M 16pólový 2, ST-ST 1/24 M 24pólový 2, Provedení se svorkou pro kulaté kabely ST-ST 1 R ST-ST 1 R/16 M 16pólový 2, ST-ST 1 R/24 M 24pólový 2, Provedení se svorkou pro kulaté kabely ST-ST 1 R Provedení: Vozík ocel, pozinkovaná Držák: lehký kov Pojezdové kladky: kuličková ložiska z oceli Konektor: tlakový odlitek Al Konektor: 16pólový Konektor: : 24pólový Strana A: M 40 x 1,5 Strana A: M 40 x 1,5 Strana B: M 32 x 1,5 Strana B: M 40 x 1,5 max. zatížení: 25 Použití při teplotě: - 30 C až +100 C Řídicí vozík bez brzdy (1) D E F G. (1) ST-ST 1/A , ST-ST 1-E ST-ST 1/A , Provedení se svorkou pro kulaté kabely ST-ST 1 R ST-ST 1 R/A , ST-ST 1 R-E ST-ST 1 R/A , Provedení: Vozík ocel, pozinkovaná Pojezdové kladky: kuličková ložiska z oceli Držák: lehký kov Svorková skříň: plast Provedení se svorkou pro kulaté kabely ST-ST 1 R max. zatížení: 25 Použití při teplotě: - 30 C až +100 C Upozornění: Elektroskříň musí být uzemněna pomocí řadového konektoru typu EK 2,5 N PA pro zemnící vodič! ST-ST 1/A 1 ST-ST 1/A 2 ST-ST 1 R/A 1 ST-ST 1 R/A 2 ST-ST 1-E & ST-ST 1 R-E max. max. - max. max. Šroubové spojení počet počet Šroubové spojení počet počet strana A strana B strana A strana B M 20 x 1,5 6 2 M 20 x 1, M 25 x 1,5 5 1 M 25 x 1, M 32 x 1,5 3 1 M 32 x 1,5 8 4 M 40 x 1,5 2 1 M 40 x 1,5 4 1 M 50 x 1,5 2 M 50 x 1,5 3 1 M 63 x 1,5 2 M 63 x 1,5 3 1 Max. délka bloku řadových konektorů A 1 = 130 A 2 = 220 Brzdná pružina pro řídicí vozík ST-ST 1 Řídicí vozík lze pomocí brzdné pružiny dodatečně modifikovat a zajistit tak, že vozík bude brzděný. BF 1 nerezavějící pružinová ocel 0, (1) Pojezdové profily se zavěšují pouze napevno. Rozteč pro zavěšení max. 1,5 m. Šroubové spojení pro vedení a řadové konektory se objednávají zvlášť. (Brožura 8L) Řídicí vozík s větší svorkovou skříní lze dodat po dohodě.

19 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 19 PŘÍSLUŠENSTVÍ PRO ŘÍDICÍ VOZÍK POJEZDOVÝ PROFIL S 1 Kyselinovzdorné provedení S 1-E Ušlechtilá nerezavějící ocel Brzda pro řídicí vozík Řídicí vozík ST-ST1 Lanko ZSB BS 1 1, Provedení: Vozík: ocel, pozinkovaná Pojezdové kladky: kuličková ložiska z oceli Brzda pro řídicí vozík s magnetem na střídavý proud (WM) BS 1-WM 2, Řídicí vozík ST-ST1/... Lanko s rukojetí pro brzdu BS 1 Standardní délka lanka - ZSB , Objem dodávky: Rukojeť, lanko, 2 lanové očnice, 2 lanové svorky 19

20 Kat_8a_CZ.qxp:Kat 8a_CZ :08 Stránka 20 POJEZDOVÝ PROFIL S 2 A PŘÍSLUŠENSTVÍ Pojezdový profil S 2-E a příslušenství Kyselinovzdorné provedení Ušlechtilá nerezavějící ocel Pojezdový profil S 2 S 2-E Objednací č., délka 6 m Objednací č., délka 4 m Obj. č. pro ohyb na každý oblouk pro kabelové vozíky WS 2 a WST 2 WST 2-E ocel, sendzimir-pozinkovaná V 4 A Délka 6 m a 4 m Rozteč pro zavěšení viz s. 48, u přímé pokládky max. 2,5 m v obloucích max. 1 m Moment setrvačnosti Jx 6,7 cm 4 6,7 cm 4 Moment odporu Wx 3,1 cm 3 3,1 cm 3 2,490 /m 2,490 /m Oblouky lze dodat. Další specifikace v závislosti na Vaší poptávce. Držáky - montáž: zdola cca. jen u typu FDS 2 Kluzné Pevné Kluzné Pevné zavěšení zavěšení zavěšení zavěšení ADS 2 (1) FDS 2 ADS 2-E (1) FDS 2-E ocel, pozinkovaná V 4 A 0,310 0,320 0,310 0,320 jen u typu FBS 2 cca. Kluzné Pevné zavěšení zavěšení ABS 2 (1) FBS ocel, pozinkovaná 0,370 0,380 Držáky při použití nosníků (HK): profil S1 nebo S2 jen u typu FKS 2 Kluzné Pevné Kluzné Pevné zavěšení zavěšení zavěšení zavěšení AKS 2 (1) FKS 2 AKS 2-E(1) FKS 2-E ocel, pozinkovaná V 4 A 0,490 0,500 0,490 0,500 Držáky - montáž: z boku jen u typu FS 2 Kluzné Pevné zavěšení zavěšení AS 2 (1) FS ocel, pozinkovaná 0,470 0,480 Spojka do délky zařízení 100 m VS 2 VS 2-E ocel, pozinkovaná V 4 A 0,680 0, (1) Při použití řídicích vozíků je nutné používat výhradně pevné zavěšení.
