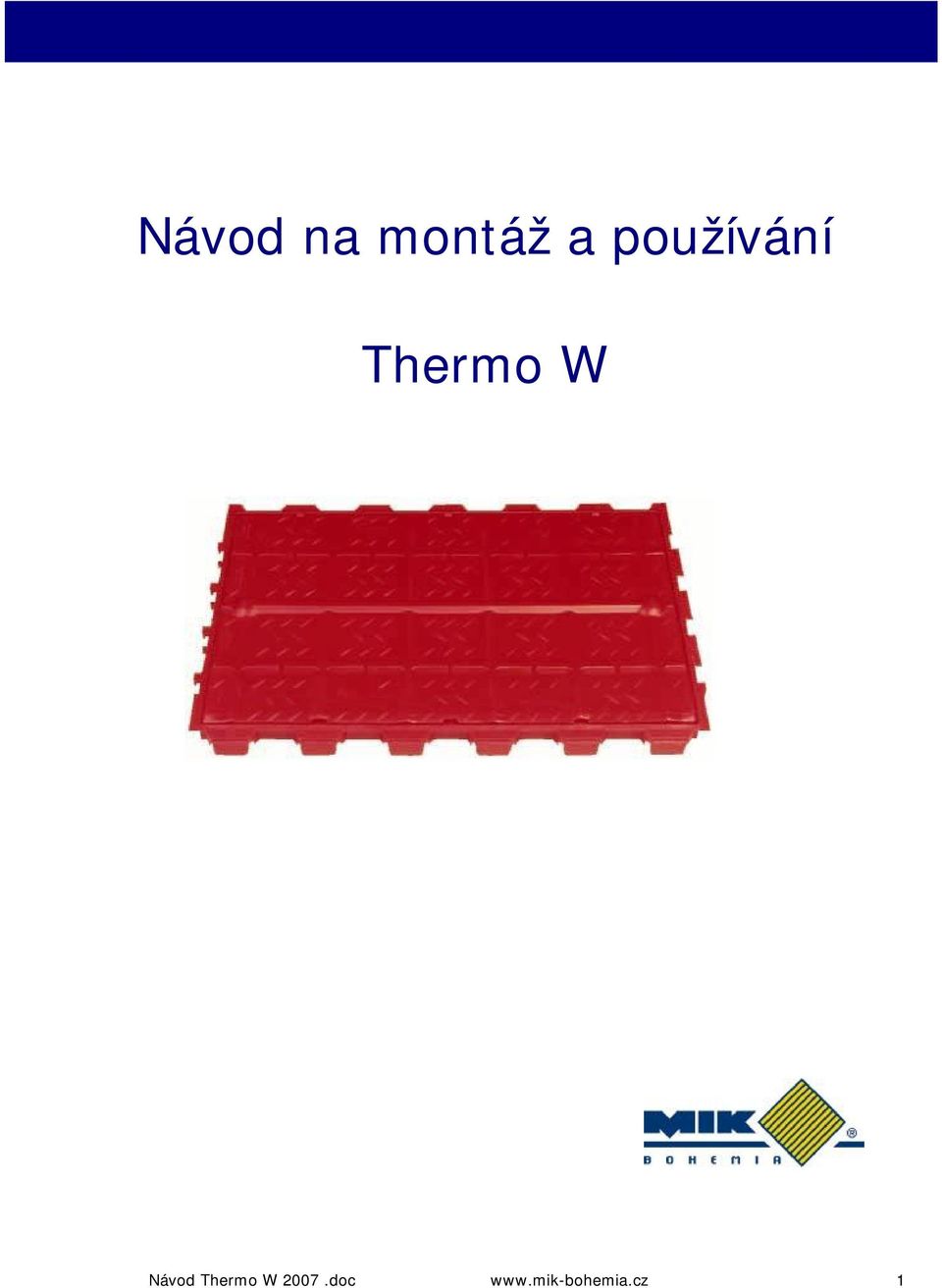

1 Návod na montáž a používání W Návod W 2007.doc 1

2 OBSAH 1. OBECNÁ UPOZORNĚNÍ MIK THERMO W SYSTÉM (CELKOVÉ SCHÉMA) TECHNICKÁ DATA JEDNOTLIVÝCH ČÁSTÍ SYSTÉMU DOJET REGULAČNÍ JEDNOTKA VÝMĚNÍK TEPLA WT 20.2,...6 TECHNICKÉ ÚDAJE WT DOJET ROZŠIŘUJÍCÍ SADA UVEDENÍ DO PROVOZU NÁVOD NA MONTÁŽ OKRUHY PRO PŘÍVOD VODY PŘIPOJENÍ THERMO W UPEVNĚNÍ POTRUBÍ VEDENÍ POTRUBÍ PŘES STĚNU A ZÁKLADY POKYNY K IZOLOVÁNÍ NASTAVENÍ TEPLOTY PORUCHY A JEJICH ODSTRANĚNÍ SCHÉMA REGULAČNÍ JEDNOTKY DOJET SEZNAM DODÁVANÝCH NÁHRADNÍCH DÍLŮ PRO DOJET ZÁRUČNÍ PODMÍNKY...18 Seznam obrázků Obrázek 1: FUNKČNÍ SCHÉMA: PŘIPOJENÍ MIK TEPLOVODNÍHO SYSTÉMU NA KOTEL...3 Obrázek 2: THERMO W...4 Obrázek 3: PROUDĚNÍ VODY...4 Obrázek 4: DOJET 4 REGULAČNÍ JEDNOTKA - POPIS...5 Obrázek 5: SCHÉMA ZAPOJENÍ VÝMĚNÍKU TEPLA WT Obrázek 6: USPOŘÁDÁNÍ THERMO W...9 Obrázek 7: ZAPOJENÍ MAX. 11 THERMO W S 15 mm POTRUBÍM...10 Obrázek 8: ZAPOJENÍ MAX. 22 THERMO W S 22 mm A 15 mm POTRUBÍM...10 Obrázek 9: DÉLKY POTRUBÍ PRO PŘIPOJENÍ THERMO W...11 Obrázek 10: PŘIPOJENÍ THERMO W...12 Obrázek 11: PRŮCHOD Z KANÁLU NA CHODBU...12 Obrázek 12: ZPŮSOB LEŽENÍ SELAT A POTŘEBA REGULACE PŘI ROZDÍLNÉ TEPLOTĚ PODLAHY 13 Obrázek 13: SCHÉMA DOJET...17 Návod W 2007.doc 2

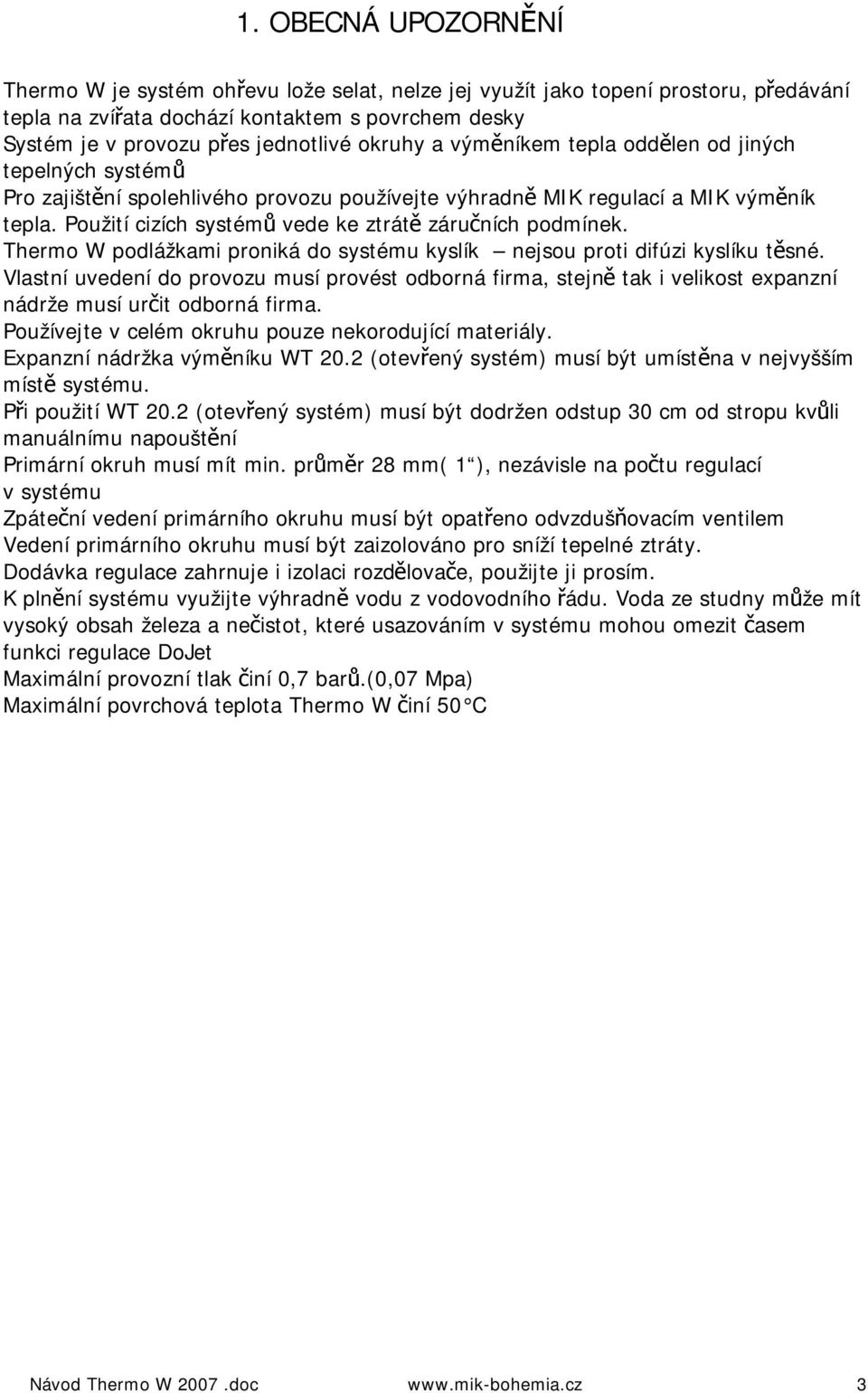

3 1. OBECNÁ UPOZORNĚNÍ W je systém ohřevu lože selat, nelze jej využít jako topení prostoru, předávání tepla na zvířata dochází kontaktem s povrchem desky Systém je v provozu přes jednotlivé okruhy a výměníkem tepla oddělen od jiných tepelných systémů Pro zajištění spolehlivého provozu používejte výhradně MIK regulací a MIK výměník tepla. Použití cizích systémů vede ke ztrátě záručních podmínek. W podlážkami proniká do systému kyslík nejsou proti difúzi kyslíku těsné. Vlastní uvedení do provozu musí provést odborná firma, stejně tak i velikost expanzní nádrže musí určit odborná firma. Používejte v celém okruhu pouze nekorodující materiály. Expanzní nádržka výměníku WT 20.2 (otevřený systém) musí být umístěna v nejvyšším místě systému. Při použití WT 20.2 (otevřený systém) musí být dodržen odstup 30 cm od stropu kvůli manuálnímu napouštění Primární okruh musí mít min. průměr 28 mm( 1 ), nezávisle na počtu regulací v systému Zpáteční vedení primárního okruhu musí být opatřeno odvzdušňovacím ventilem Vedení primárního okruhu musí být zaizolováno pro sníží tepelné ztráty. Dodávka regulace zahrnuje i izolaci rozdělovače, použijte ji prosím. K plnění systému využijte výhradně vodu z vodovodního řádu. Voda ze studny může mít vysoký obsah železa a nečistot, které usazováním v systému mohou omezit časem funkci regulace DoJet Maximální provozní tlak činí 0,7 barů.(0,07 Mpa) Maximální povrchová teplota W činí 50 C Návod W 2007.doc 3

4 RR R 2. MIK THERMO W SYSTÉM (CELKOVÉ SCHÉMA) SEKUNDÁRNÍ OKRUH PRIMÁRNÍ OKRUH Obrázek 1: Funkční schéma: Připojení MIK teplovodního systému na kotel Návod W 2007.doc 4

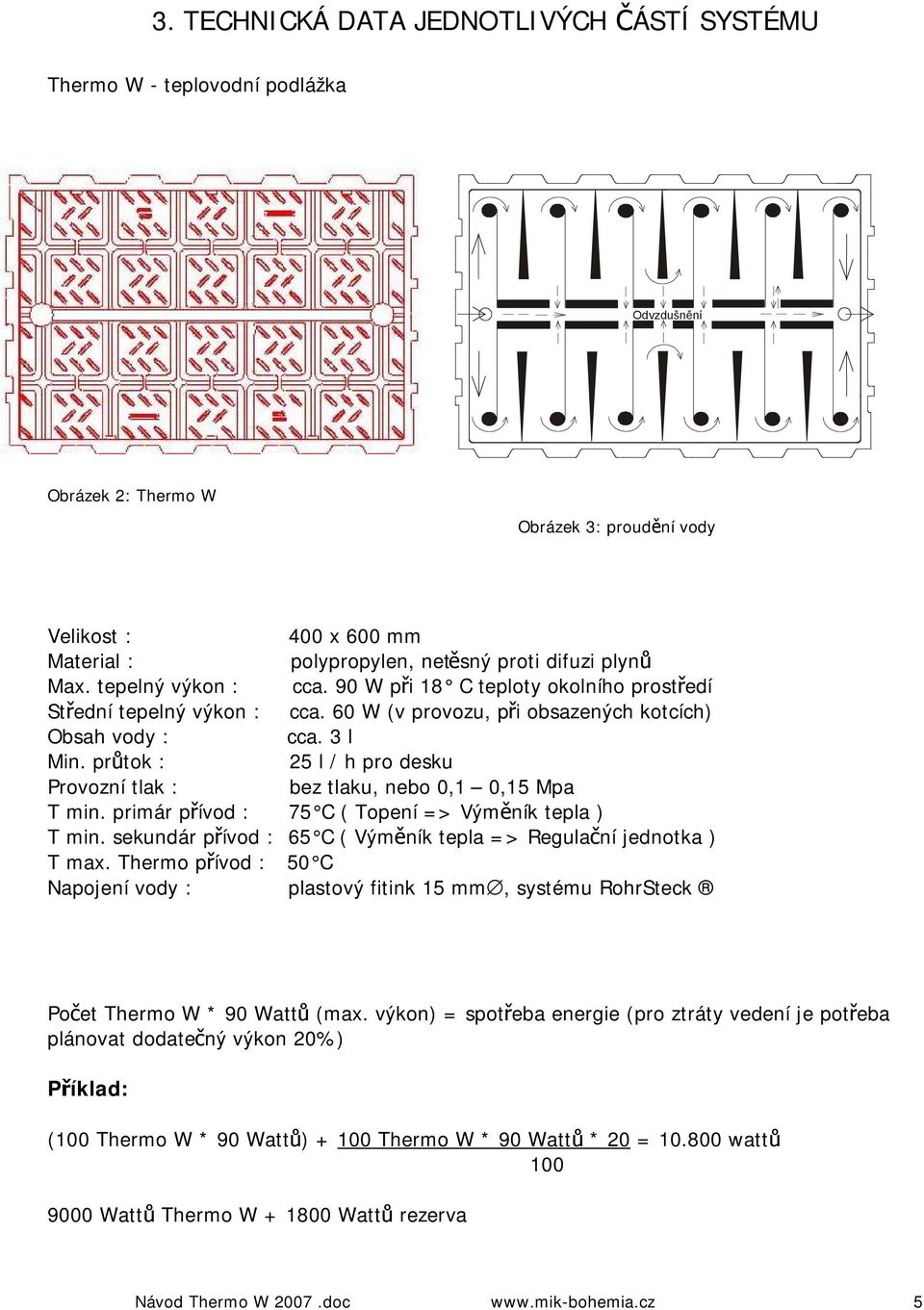

5 3. TECHNICKÁ DATA JEDNOTLIVÝCH ČÁSTÍ SYSTÉMU W - teplovodní podlážka Odvzdušnění Obrázek 2: W Obrázek 3: proudění vody Velikost : 400 x 600 mm Material : polypropylen, netěsný proti difuzi plynů Max. tepelný výkon : cca. 90 W při 18 C teploty okolního prostředí Střední tepelný výkon : cca. 60 W (v provozu, při obsazených kotcích) Obsah vody : cca. 3 l Min. průtok : 25 l / h pro desku Provozní tlak : bez tlaku, nebo 0,1 0,15 Mpa T min. primár přívod : 75 C ( Topení => Výměník tepla ) T min. sekundár přívod : 65 C ( Výměník tepla => Regulační jednotka ) T max. přívod : 50 C Napojení vody : plastový fitink 15 mm, systému RohrSteck Počet W * 90 Wattů (max. výkon) = spotřeba energie (pro ztráty vedení je potřeba plánovat dodatečný výkon 20%) Příklad: (100 W * 90 Wattů) W * 90 Wattů * 20 = wattů Wattů W Wattů rezerva Návod W 2007.doc 5

6 4. DOJET REGULAČNÍ JEDNOTKA Obrázek 4: DoJet 4 regulační jednotka - popis DoJet 2 : 2 okruhy s max. 44 W DoJet 4 : 4 okruhy s max. 88 W Čerpadlo: TYP S5-58 Příkon : 99 W Napětí : 230 V Proud : 0,5 A Max. průtok : 3,1 m 3 /hod Návod W 2007.doc 6

7 5. VÝMĚNÍK TEPLA WT Primární okruh Sekundární okruh Obrázek 5: Schéma zapojení výměníku tepla WT 20 TECHNICKÉ ÚDAJE WT 20 Výkon přenosu P max. primární P max. sekundární T max. primární T max. sekundární Hmotnost Čerpadlo Max. provozní tlak Max. průtok Motor Příkon Výkon Napětí Proud Tab. na požádání 1 MPa 0,6 MPa 110 C 110 C 27,5 Kg 32 KPa 3,4 m 3 /hod 99 W 35 W 230 V 0,42 A Návod W 2007.doc 7

8 6. DOJET ROZŠIŘUJÍCÍ SADA Obrázek 1 Odšroubujte ventil a regulační ventil. Odpojte je od regulační jednotky Obrázek 2 Vložte mezi regulační jednotku a ventily rozšiřující sadu podle obrázku. Dbejte prosím na správné osazení těsnění. Obrázek 3 Spojte rozšiřující sadu s regulační jednotku a pevně sešroubujete. Dávejte pozor na stejnoměrný sklon připojení. Obrázek 4 Dejte izolaci zpět na regulační jednotku, zamezíte tak tepelným ztrátám. Návod W 2007.doc 8

9 7. NÁVOD NA MONTÁŽ MIK W desky jsou plně integrované do systému roštů, bez schodků nebo speciálního uložení na nosníky. MIK W je možno kombinovat se všemi typy roštů MIK a flexibilně umístit kdekoliv v kotci. Dodatečné vybavení kotců MIK W podlážkami je kdykoliv možné. Položení je možné jak vedle sebe, tak za sebou. Doporučujeme odstup od stěny 10 cm kvůli zajištění dostatečné hygieny v kotci. Porodní kotec: MIK doporučuje 3 ks W podlážek tak, aby i nejslabší selátka v kotci měla dostatek místa na teplém povrchu. Umístění podlážek je vhodné volit v klidnější části kotce. Kotce pro odchov selat: Doporučujeme položení v řadě nebo ve tvaru písmene U, eventuálně L. Kolem dokola je vhodné umístit rošty. Obrázek 6: Uspořádání W Návod W 2007.doc 9

10 8. OKRUHY PRO PŘÍVOD VODY Okruhy pro přívod vody mohou být tvořeny dle obr. 7 a 8. W je potřeba propojit do jedné řady dle následujících podkladů: mm potrubí 1 okruh s max. 11 podlážkami mm potrubí 1 okruh s max. 11 podlážkami (T spojka mm) 2 okruhy s max. 11 podlážkami (T spojka mm) - max. 22 W Odvod Přívod Max. 11 W zapojené do jednoho okruhu 15 mm ROT potrubím Obrázek 7: Zapojení max. 11 W s 15 mm potrubím Odvod Přívod Max. 22 W zapojených do okruhu 22 mm a 15 mm ROT potrubím T Redukce na 15 mm ROT potrubí T Redukce na 15 mm ROT potrubí Obrázek 8: Zapojení max. 2 W s 22 mm a 15 mm potrubím Návod W 2007.doc 10

11 9. PŘIPOJENÍ THERMO W Připojení W se provádí zásuvným systémem. Není potřebné žádné svařování nebo lepení, všechny spoje jsou řešeny pouhým zasunutím a lze je kdykoliv bez nářadí uvolnit. Pro stříhání potrubí používejte speciální nůžky (obj. číslo 98069), které zajistí hladké konce potrubí v místě střihu. Nezarovnávejte ani nezabrušujte okraje potrubí před zasunutím do fitinek. Mohlo by dojít k poškození gumového těsnění fitinky. V žádném případě nepoužívejte jakékoli prostředky pro namazání potrubí před zasunutím. Mohlo by opět dojít k poškození gumového těsnění. Nepoužívejte teflonovou pásku. Dbejte na to, aby potrubí v místě spojení s fitinkami nebylo jakkoliv poškozeno (drobné rýhy). Může vést k netěsnostem. V případě použití chemikálií je třeba dbát na snášenlivost s fitinkami, to platí zejména pro nitro-ředidla a produkty obsahující podobné látky. Standardní délky potrubí pro spojení W Položení Délka potrubí Obrázek Za sebou 7,8 cm A Vedle sebe 37,5 cm B Diagonálně 62,5 cm C Napříč diagonálně 67,5 cm D A B C D 67,5 cm 7,8 cm 37,5 cm 62,5 cm směr toku směr toku směr toku směr toku Obrázek 9: Délky potrubí pro připojení W Návod W 2007.doc 11

12 10. UPEVNĚNÍ POTRUBÍ Propojení W podlážek se provádí pod roštovou podlahou poté, když se W umístí do kotce. Napájecí potrubí se upevňuje na stěny úchytkou potrubí (číslo 98081,82) nebo pod rošty pomocí stahovací pásky (číslo 90028), obr. 13 Obrázek 10: Připojení W 11. VEDENÍ POTRUBÍ PŘES STĚNU A ZÁKLADY Napájecí potrubí je vedeno k W podlážkám od regulací DoJet mimo sekci a poté musí projít přes stěnu do kejdového kanálu. Kvůli co nejmenším poškozením potrubí je dobré jako průchodku použít kus PVC potrubí. Potrubí, které vedou ze sekce k regulacím DoJet je vhodné chránit. Obrázek 11: Průchod z kanálu na chodbu Návod W 2007.doc 12

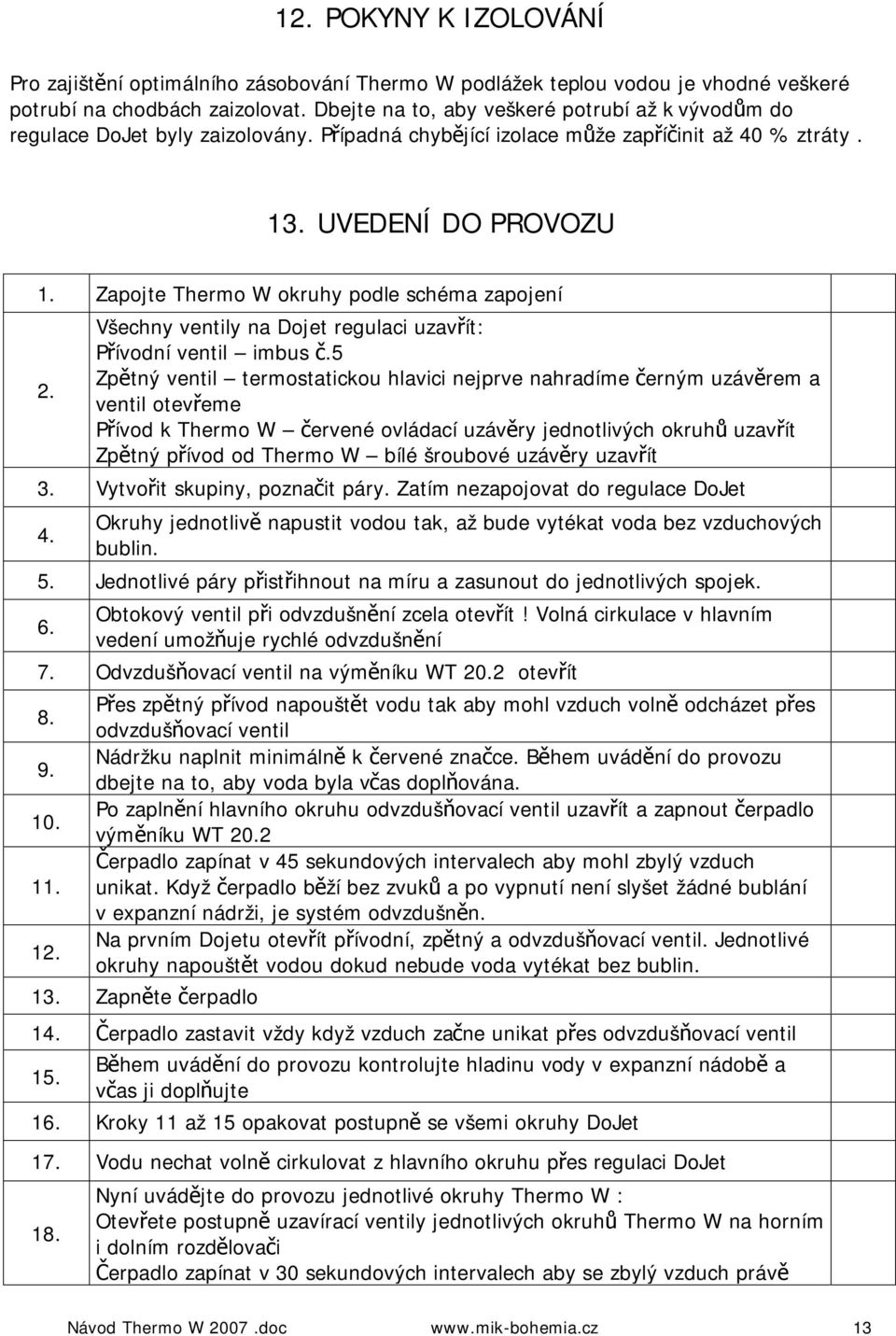

13 12. POKYNY K IZOLOVÁNÍ Pro zajištění optimálního zásobování W podlážek teplou vodou je vhodné veškeré potrubí na chodbách zaizolovat. Dbejte na to, aby veškeré potrubí až k vývodům do regulace DoJet byly zaizolovány. Případná chybějící izolace může zapříčinit až 40 % ztráty. 13. UVEDENÍ DO PROVOZU 1. Zapojte W okruhy podle schéma zapojení 2. Všechny ventily na Dojet regulaci uzavřít: Přívodní ventil imbus č.5 Zpětný ventil termostatickou hlavici nejprve nahradíme černým uzávěrem a ventil otevřeme Přívod k W červené ovládací uzávěry jednotlivých okruhů uzavřít Zpětný přívod od W bílé šroubové uzávěry uzavřít 3. Vytvořit skupiny, poznačit páry. Zatím nezapojovat do regulace DoJet 4. Okruhy jednotlivě napustit vodou tak, až bude vytékat voda bez vzduchových bublin. 5. Jednotlivé páry přistřihnout na míru a zasunout do jednotlivých spojek. 6. Obtokový ventil při odvzdušnění zcela otevřít! Volná cirkulace v hlavním vedení umožňuje rychlé odvzdušnění 7. Odvzdušňovací ventil na výměníku WT 20.2 otevřít Přes zpětný přívod napouštět vodu tak aby mohl vzduch volně odcházet přes odvzdušňovací ventil Nádržku naplnit minimálně k červené značce. Během uvádění do provozu dbejte na to, aby voda byla včas doplňována. Po zaplnění hlavního okruhu odvzdušňovací ventil uzavřít a zapnout čerpadlo výměníku WT 20.2 Čerpadlo zapínat v 45 sekundových intervalech aby mohl zbylý vzduch unikat. Když čerpadlo běží bez zvuků a po vypnutí není slyšet žádné bublání v expanzní nádrži, je systém odvzdušněn. Na prvním Dojetu otevřít přívodní, zpětný a odvzdušňovací ventil. Jednotlivé okruhy napouštět vodou dokud nebude voda vytékat bez bublin. 13. Zapněte čerpadlo 14. Čerpadlo zastavit vždy když vzduch začne unikat přes odvzdušňovací ventil 15. Během uvádění do provozu kontrolujte hladinu vody v expanzní nádobě a včas ji doplňujte 16. Kroky 11 až 15 opakovat postupně se všemi okruhy DoJet 17. Vodu nechat volně cirkulovat z hlavního okruhu přes regulaci DoJet 18. Nyní uvádějte do provozu jednotlivé okruhy W : Otevřete postupně uzavírací ventily jednotlivých okruhů W na horním i dolním rozdělovači Čerpadlo zapínat v 30 sekundových intervalech aby se zbylý vzduch právě Návod W 2007.doc 13

14 otevřeného okruhu nasbíral v horním rozdělovači Vzduch nechat volně ucházet dokud voda nebude volně vytékat S dalšími okruhy opakujte stejný postup 19. Všechny okruhy na každém DoJetu uveďte do provozu podle bodu Obtokový ventil uzavřít na minimální průtok. 21. Zaměnit uzavírací čepičku na zpětném ventilu za termohlavici. 22. Otevřete všechny okruhy na regulaci DoJet Rozdíly ve velikosti jednotlivých okruhů lze srovnat průtokoměry. Červeným 23. ovládacím kolečkem nastavte velikost průtoku. Průtok musí být u všech okruhů stejný a pohybovat se v rozmezí 6 8 litrů 14. NASTAVENÍ TEPLOTY Pro plné využití technických možností, které máme tímto zařízením k dispozici, je potřeba regulovat, přičemž je chování selat v kotci rozhodujícím kritériem pro nastavování teploty. Jelikož nelze požadavky selat na povrchovou teplotu přesně přiřadit jejich stáří, je jediným určujícím měřítkem chování selat v kotci. Jen tak lze optimálně provádět regulaci teploty pro optimální přírůstky a zdraví selat.jako malou pomoc lze využít následující schéma: Způsoby ležení selat A B C D E boční poloha ideální poloha na břichu vyhovující poloha na okraji teplo poloha roztroušeně příliš teplo poloha houfně zima bez potřeby regulace potřeba regulace Obrázek 12: Způsob ležení selat a potřeba regulace při rozdílné teplotě podlahy 1. Při porodu nastavte teplotu vody asi na 46 C, což odpovídá povrchové teplotě asi C podle místních podmínek. Selata by měla mít při ležení polohu jako na obrázku A nebo B 2. V případě že selata leží dle obrázku C nebo D snižujte teplotu asi o 2 C, tak dlouho, dokud selata nezaujmou opět polohu A nebo B. 3. Pokud je selatům zima obr. E zvyšujte naopak teplotu po dvou stupních tak dlouho, dokud opět nezaujmou polohu A nebo B. Návod W 2007.doc 14

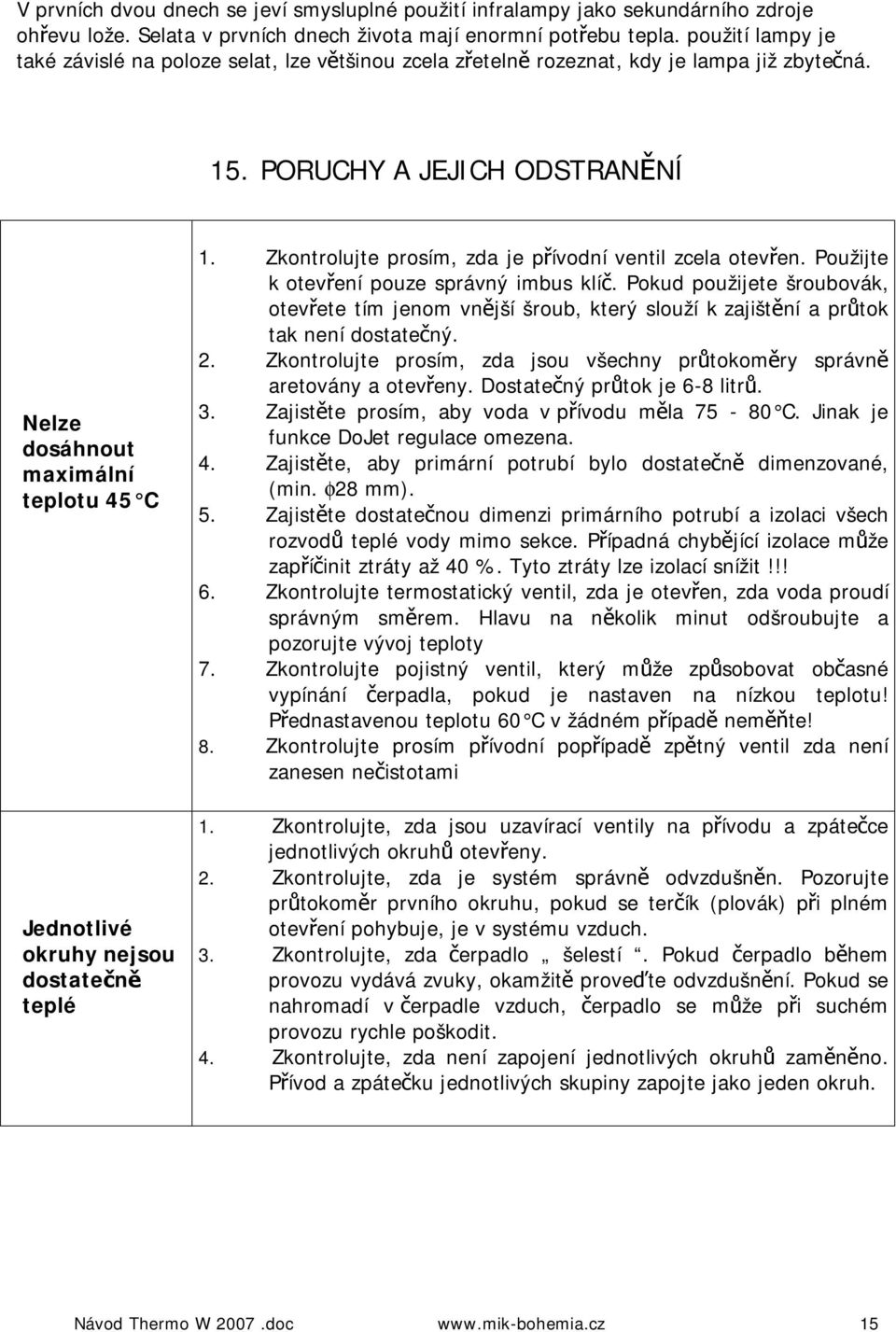

15 V prvních dvou dnech se jeví smysluplné použití infralampy jako sekundárního zdroje ohřevu lože. Selata v prvních dnech života mají enormní potřebu tepla. použití lampy je také závislé na poloze selat, lze většinou zcela zřetelně rozeznat, kdy je lampa již zbytečná. 15. PORUCHY A JEJICH ODSTRANĚNÍ Nelze dosáhnout maximální teplotu 45 C Jednotlivé okruhy nejsou dostatečně teplé 1. Zkontrolujte prosím, zda je přívodní ventil zcela otevřen. Použijte k otevření pouze správný imbus klíč. Pokud použijete šroubovák, otevřete tím jenom vnější šroub, který slouží k zajištění a průtok tak není dostatečný. 2. Zkontrolujte prosím, zda jsou všechny průtokoměry správně aretovány a otevřeny. Dostatečný průtok je 6-8 litrů. 3. Zajistěte prosím, aby voda v přívodu měla C. Jinak je funkce DoJet regulace omezena. 4. Zajistěte, aby primární potrubí bylo dostatečně dimenzované, (min. φ28 mm). 5. Zajistěte dostatečnou dimenzi primárního potrubí a izolaci všech rozvodů teplé vody mimo sekce. Případná chybějící izolace může zapříčinit ztráty až 40 %. Tyto ztráty lze izolací snížit!!! 6. Zkontrolujte termostatický ventil, zda je otevřen, zda voda proudí správným směrem. Hlavu na několik minut odšroubujte a pozorujte vývoj teploty 7. Zkontrolujte pojistný ventil, který může způsobovat občasné vypínání čerpadla, pokud je nastaven na nízkou teplotu! Přednastavenou teplotu 60 C v žádném případě neměňte! 8. Zkontrolujte prosím přívodní popřípadě zpětný ventil zda není zanesen nečistotami 1. Zkontrolujte, zda jsou uzavírací ventily na přívodu a zpátečce jednotlivých okruhů otevřeny. 2. Zkontrolujte, zda je systém správně odvzdušněn. Pozorujte průtokoměr prvního okruhu, pokud se terčík (plovák) při plném otevření pohybuje, je v systému vzduch. 3. Zkontrolujte, zda čerpadlo šelestí. Pokud čerpadlo během provozu vydává zvuky, okamžitě proveďte odvzdušnění. Pokud se nahromadí v čerpadle vzduch, čerpadlo se může při suchém provozu rychle poškodit. 4. Zkontrolujte, zda není zapojení jednotlivých okruhů zaměněno. Přívod a zpátečku jednotlivých skupiny zapojte jako jeden okruh. Návod W 2007.doc 15

16 Ztráta tlaku v uzavřeném systému Ztráta vody v otevřeném systému Porucha čerpadla 1. Zkontrolujte, zda je expanzní nádržka v sekundárním okruhu dostatečně velká a korozivzdorná. Velikost expanzní nádržky je dána výpočtem dodavatele topení. Zkontrolujte funkci expanzní nádržky, špatná funkce expanzní nádržky může být příčinou kolísání tlaku v systému. 2. Zkontrolujte jednotlivé W okruhy při uvedení do provozu. Uzavřete přívody i zpátečky všech okruhů. Poté otevřete první okruh a pozorujte tlak na tlakoměru. Pokud dojde k poklesu tlaku, je v okruhu netěsnost. Po odstranění pokračujte dalšími okruhy. 3. Při vyskladnění zvířat neuzavírejte ohřev podlážek na hlavním okruhu, nýbrž výhradně na DoJetu. Při plném vypnutí je vyrovnávání tlaku expanzní nádržkou nedostatečné a vede k poklesu tlaku v systému. 1. Vypněte čerpadlo výměníku WT 20.2 a uzavřete ventily (přívod a zpátečka). 2. Uzavřete všechny okruhy na regulačních jednotkách DoJet 3. Napojte hadici na sekundární okruh systému a nastavte tlak 0,15 Mpa. Kontrolujte tlakoměr na regulačních jednotkách DoJet. 4. Otevřete první okruh podlážek a zkontrolujte podlážky W a jednotlivé připojení na těsnost. Po kontrole okruh uzavřete. 5. Takto proveďte kontrolu všech okruhů. 1. Zkontrolujte, zda proudí voda čerpadlem. Je-li okruh uzavřen, je povrch čerpadla výrazně teplejší než voda popř. teplota okolí. Pozor, čerpadlo se může velmi ohřát a vzniká nebezpečí spálení. Je-li motor čerpadla studený, zkontrolujte zda je hlavní přívod pod napětím. Je-li jistič zapnutý a přívod pod napětím, jedná se o neopravitelnou poruchu motoru čerpadlo musí být vyměněno. 2. Zjistěte, zda je v čerpadle dostatek vody. V běžném provozu pracuje čerpadlo téměř bez zvuků. Jsou-li slyšet nepravidelné nebo ječivé zvuky, chybí v systému voda. ( Pokud přiložíte šroubovák na čerpadlo, můžete vnímat na rukojeti malé poruchy provozu). Doplňte vodu a zkuste, zda je čerpadlo provozuschopné, nebo zda již nastala škoda. Opakovaným zapínáním a vypínáním čerpadla lépe odstraníte zbytky vzduchu. Pozor: suchý provoz vede k předčasnému opotřebení ložiska a poruše čerpadla. 3. Zjistěte, zda není čerpadlo blokováno. Pokud nelze dosáhnout žádného výkonu, je čerpadlo blokované. Pro odstranění poruchy musí být čerpadlo otevřeno: - přerušte přívod proudu: vytáhněte vidlici ze zásuvky nebo vypněte hlavní jistič - uzavřete přívod DoJetu - zpátečka musí být také uzavřena: zde nahraďte termostatickou hlavici uzavírací čepičkou - uzavřete všechny jednotlivé okruhy desek - uvolněte motor čerpadla v pouzdře čerpadla (imbus klíč) - Pozor: rotor leží volně v motoru - Zablokování motoru je možné buď na oběžném kole Návod W 2007.doc 16

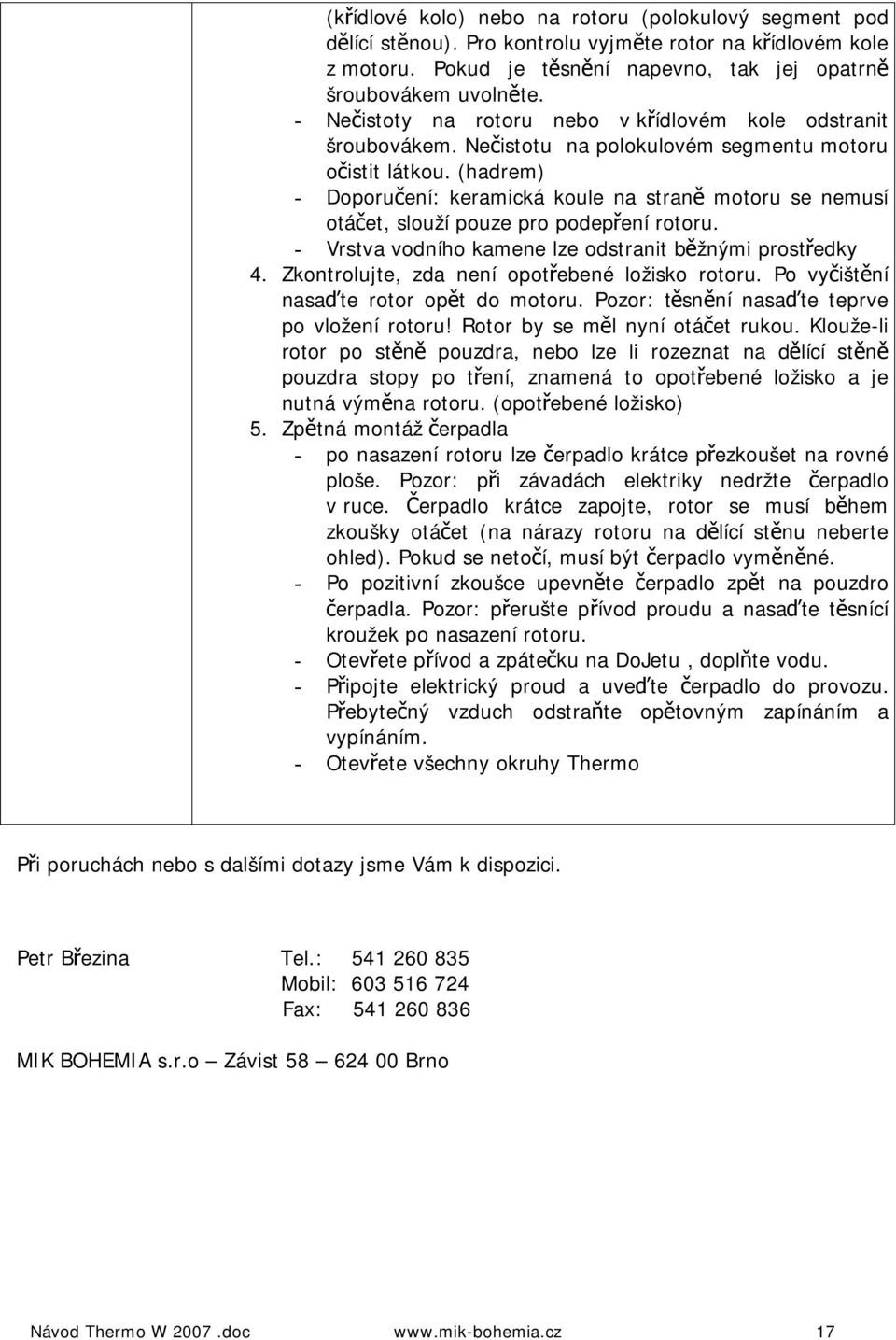

17 (křídlové kolo) nebo na rotoru (polokulový segment pod dělící stěnou). Pro kontrolu vyjměte rotor na křídlovém kole z motoru. Pokud je těsnění napevno, tak jej opatrně šroubovákem uvolněte. - Nečistoty na rotoru nebo v křídlovém kole odstranit šroubovákem. Nečistotu na polokulovém segmentu motoru očistit látkou. (hadrem) - Doporučení: keramická koule na straně motoru se nemusí otáčet, slouží pouze pro podepření rotoru. - Vrstva vodního kamene lze odstranit běžnými prostředky 4. Zkontrolujte, zda není opotřebené ložisko rotoru. Po vyčištění nasaďte rotor opět do motoru. Pozor: těsnění nasaďte teprve po vložení rotoru! Rotor by se měl nyní otáčet rukou. Klouže-li rotor po stěně pouzdra, nebo lze li rozeznat na dělící stěně pouzdra stopy po tření, znamená to opotřebené ložisko a je nutná výměna rotoru. (opotřebené ložisko) 5. Zpětná montáž čerpadla - po nasazení rotoru lze čerpadlo krátce přezkoušet na rovné ploše. Pozor: při závadách elektriky nedržte čerpadlo v ruce. Čerpadlo krátce zapojte, rotor se musí během zkoušky otáčet (na nárazy rotoru na dělící stěnu neberte ohled). Pokud se netočí, musí být čerpadlo vyměněné. - Po pozitivní zkoušce upevněte čerpadlo zpět na pouzdro čerpadla. Pozor: přerušte přívod proudu a nasaďte těsnící kroužek po nasazení rotoru. - Otevřete přívod a zpátečku na DoJetu, doplňte vodu. - Připojte elektrický proud a uveďte čerpadlo do provozu. Přebytečný vzduch odstraňte opětovným zapínáním a vypínáním. - Otevřete všechny okruhy Při poruchách nebo s dalšími dotazy jsme Vám k dispozici. Petr Březina Tel.: Mobil: Fax: MIK BOHEMIA s.r.o Závist Brno Návod W 2007.doc 17

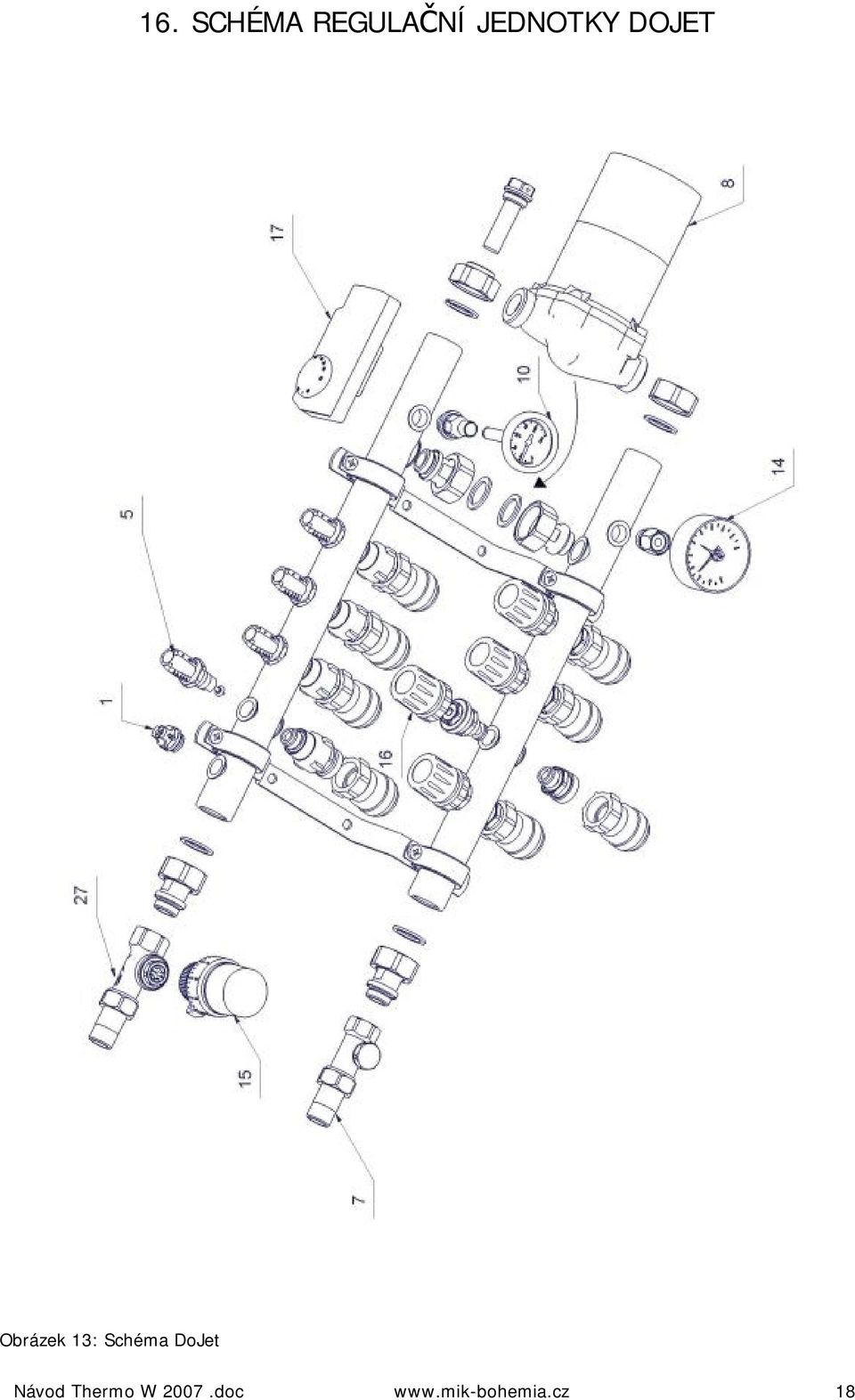

18 16. SCHÉMA REGULAČNÍ JEDNOTKY DOJET Obrázek 13: Schéma DoJet Návod W 2007.doc 18

19 17. SEZNAM DODÁVANÝCH NÁHRADNÍCH DÍLŮ PRO DOJET Obr. Číslo ceníku Označení Teploměr Termostatická hlavice Čerpadlo S5-S Pojistný termostat Šroubový uzávěr Turbína pro čerpadlo 18. ZÁRUČNÍ PODMÍNKY MIK BOHEMIA s.r.o. poskytuje 2 roky záruku od data prodeje. Během této doby ručíme za funkčnost systému (sestávajícího se z W desek, DoJet regulace a WT výměníku) a zaručujeme bezplatnou výměnu chybného dílu nebo celého zařízení v sídle dodavatele. Záruka se nevztahuje na náklady na dopravu a výměnu vadného dílu. Záruční podmínky neplatí v těchto případech: - jiné než doporučené použití systému - neodborná montáž nezaškolenými pracovníky - použití jiné regulace než DoJet a jiného výměníku než WT 20 - neodborná obsluha - provozování přístrojů během nebo po jakékoliv poruše v systému - vlastní konstrukční změny na přístrojích - cizí tělesa v systému nebo použití zvýšených sil při montáži a obsluze - neodborné čištění systému - použití korodujících materiálů v okruhu (např. hliníkové, pozinkované nebo ocelové díly) Nároky vyplývající ze záruky se vztahují pouze na výše uvedený systém. Veškeré další možné nároky zůstávají vyloučeny. Platí naše všeobecné obchodní podmínky, které jsou uveřejněny na našich internetových stránkách nebo si je lze vyžádat v sídle firmy. Průběh plnění záruk předpokládá demontáž a zpětnou dopravu poškozeného dílu našemu dodavateli. Pouze na kompletně dodané díly mohou být uplatněny záruční podmínky. Díly pro zpětnou dopravu musí být zabaleny v originálním, nebo plnohodnotném obalu. Návod W 2007.doc 19
