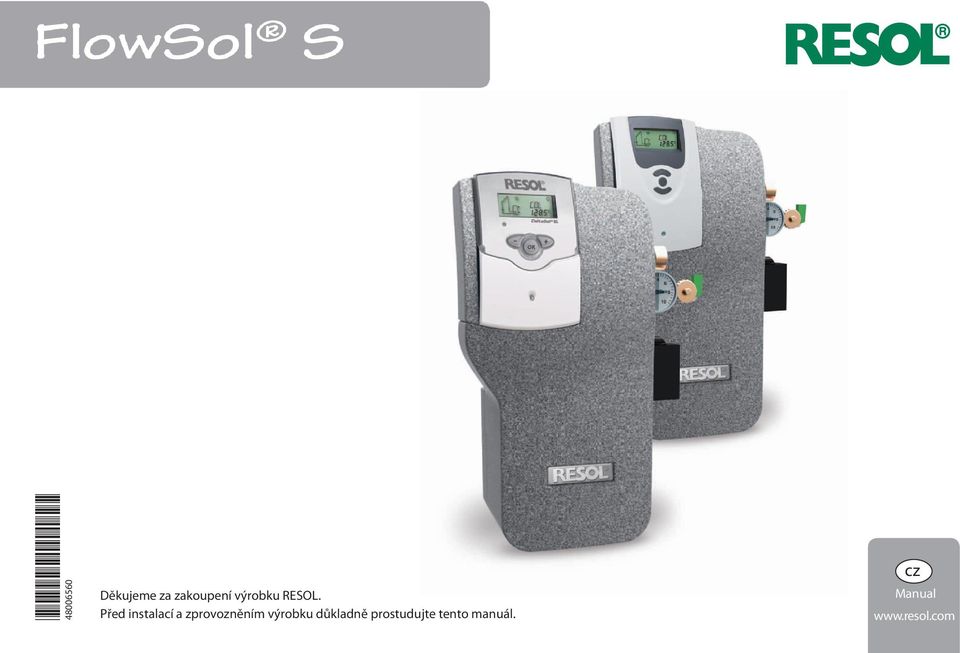

1 * * Děkujeme za zakoupení výrobku RESOL. Před instalací a zprovozněním výrobku důkladně prostudujte tento manuál. Manual

2 Bezpečnostní pokyny Dbejte, prosím, následujících pokynů, aby jste se vyhnuli škodám na majektu a na zdraví. Je také zapotřebí dbát na příslušné bezpečnostní a technické předpisy. Informace o výrobku Správné použití Solární čerpadlová jednotka může být využita pouze- v uit solárních of solarokruzích, thermal které systems odpovídají in co pliance technickým wi požadavkům data stanovených specified v in tomto these manuálu. instructions. Jednotka Due to technical its může design být instalována the station must a provozována be mounted výhradně and operated v souladu described s pokyny in uvedenými these instructions! v tomto as manuálu. Prohlášení o shodě Produkt je v souladu s příslušnými směrnicemi a je proto označen značkou CE. Prohlášení o shodě je k dispozici na vyžádání. Cílová skupina osoby. zapojení elektroinstalace čerpadlové jednotky. Popis symbolů VAROVÁNÍ! Varování jsou označena varovným trojúhelníkem. Symboly popisují nebezpečí, které může nastat, pokud nebudou dodrženy uvedené pokyny. VAROVÁNÍ popisuje situace, kdy může dojít až k životu ohrožujícímu zranění. UPOZORNĚNÍ popisuje situace, kdy může dojít ke škodě na čerpadlové jednotce. Poznámka Poznámky jsou označeny uvedeným symbolem. Likvidace Obaly od čerpadlové jednotky zlikvidujte ekologicky šetrným způsobem. Starou čerpadlovou jednotku zlikvidujte ekologicky šetrným způsobem. Na požádání od Vás staré zařízení odebereme a zajistíme ekologickou likvidaci. Obsah 1 Přehled Připevnění jednotky Naplnění a odvzdušnění systému Polohy kulového ventilu Vypouštění systému Zpětná klapka Průtokoměr Údržba Bezpečnostní prvky...6-2

stanovených specified v in tomto these manuálu. instructions.

3 1 Přehled Integrovaná čerpadlová jednotka Integrovaná regulace Resol DeltaSol řady BS nebo řady C Bezpečnostní prvky s připojením expanzní nádoby, pojistný ventil a tlakoměr Plnící a vypouštěcí otvory montážní sada pro uchycení na stěnu Izolace Oběhové čerpadlo Rozměry (V x Š x H): approx. 430 x 223 x 193 mm (incl. insulation) Oběhové čerpadlo: WILO Star ST15/6 nebo ST15/7 Připojení expanzní nádoby: 3/4" ET, ploché těsnění Výstup pojistného ventilu: 3/4" IT Připojení solárního potrubí: 3/4" IT Bezp. ventil: max. 6 bar Tlakoměr: bar Zpětná klapka: Otevírací tlak 20 mbar, nastavitelný Maxímální provozní teplota: +120 C Teplonosná kapalina: Voda s max. 50% propylenglykolu Armatury: mosaz Těsnění: AFM 34 Izolace: EPP pěna Průtokoměr: l/min 3

insulation) Oběhové čerpadlo: WILO Star ST15/6 nebo ST15/7 Připojení expanzní nádoby: 3/4" ET, ploché těsnění Výstup pojistného ventilu: 3/4" IT Připojení solárního potrubí: 3/4" IT Bezp.

4 2 Připevnění čerpadlové jednotky Odstraňte přední polovinu izolace a ujistěte se, že je čerpadlová jednotka připevněna k zadní polovině izolace. Přišroubujte čerpadlovou jednotku na zeď pomocí přiložených šroubů. Připojte potrubí mezi čerpadlovou jednotkou, kolektorem a zásobníkem vody. Poznámka Aby bylo možné absorbovat přetlak v potrubí, je zapotřebí použít odpovídající šroubení (tlakové průchodky). Vzdálenost mezi ohyby musí být dvakrát tak velká jako průměr potrubí v centimetrech. [Příklad: průměr potrubí = 18 mm; vzdálenost mezi ohyby = více jak 36 cm] Poznámka Veškerá připojení jsou již utažena tak, že již nemusí být dotahována. Je ale zapotřebí provést tlakovou zkoušku a ověřit těsnost veškerých spojů. 1 2 Zadní polovina izolace 3 Vypouštěcí ventil 4 Kulový ventil s integrovanou zpětnou klapkou 5 Plnící ventil 6 Oběhové čerpadlo 7 Tlakoměr 8 Průtokoměr 9 Přední polovina izolace 10 Pojistný ventil 6 barů Určete místo montáže Určete místa pro vyvrtání otvorů pro šrouby a vyznačte je, vyvrtejte otvory, zasuňte hmoždinky Čerpadlovou jednotku vyndejte z krabice 4

Poznámka Aby bylo možné absorbovat přetlak v potrubí, je zapotřebí použít odpovídající šroubení (tlakové průchodky).

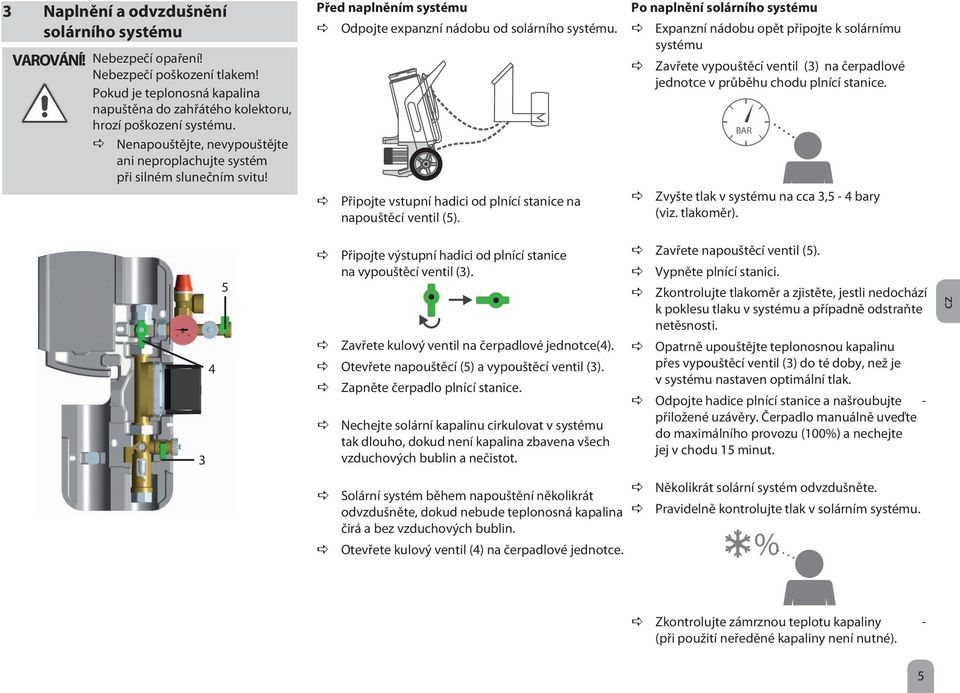

5 3 Naplnění a odvzdušnění solárního systému VAROVÁNÍ! Nebezpečí opaření! Nebezpečí poškození tlakem! Pokud je teplonosná kapalina napuštěna do zahřátého kolektoru, hrozí poškození systému. Nenapouštějte, nevypouštějte ani neproplachujte systém při silném slunečním svitu! Před naplněním systému Odpojte expanzní nádobu od solárního systému. 2. Připojte vstupní hadici od plnící stanice na napouštěcí ventil (5). Po naplnění solárního systému Expanzní nádobu opět připojte k solárnímu systému Zavřete vypouštěcí ventil (3) na čerpadlové jednotce v průběhu chodu plnící stanice. BAR Zvyšte tlak v systému na cca 3,5-4 bary (viz. tlakoměr) Připojte výstupní hadici od plnící stanice na vypouštěcí ventil (3). Zavřete kulový ventil na čerpadlové jednotce(4). Otevřete napouštěcí (5) a vypouštěcí ventil (3). Zapněte čerpadlo plnící stanice. Nechejte solární kapalinu cirkulovat v systému tak dlouho, dokud není kapalina zbavena všech vzduchových bublin a nečistot. Solární systém během napouštění několikrát odvzdušněte, dokud nebude teplonosná kapalina čirá a bez vzduchových bublin. Otevřete kulový ventil (4) na čerpadlové jednotce. Zavřete napouštěcí ventil (5). Vypněte plnící stanici. Zkontrolujte tlakoměr a zjistěte, jestli nedochází k poklesu tlaku v systému a případně odstraňte netěsnosti. Opatrně upouštějte teplonosnou kapalinu přes vypouštěcí ventil (3) do té doby, než je v systému nastaven optimální tlak. Odpojte hadice plnící stanice a našroubujte - přiložené uzávěry. Čerpadlo manuálně uveďte do maximálního provozu (100%) a nechejte jej v chodu 15 minut. 11. Několikrát solární systém odvzdušněte. Pravidelně kontrolujte tlak v solárním systému. % Zkontrolujte zámrznou teplotu kapaliny - (při použití neředěné kapaliny není nutné). 5

Připojte vstupní hadici od plnící stanice na napouštěcí ventil (5).

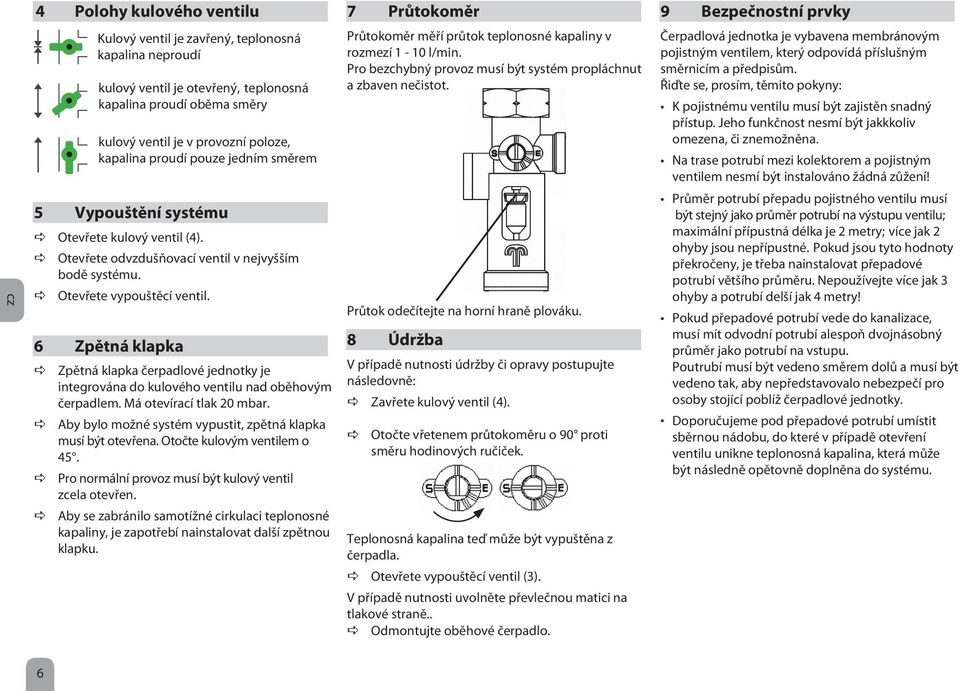

6 4 Polohy kulového ventilu 7 Průtokoměr 9 Bezpečnostní prvky Kulový ventil je zavřený, teplonosná kapalina neproudí kulový ventil je otevřený, teplonosná kapalina proudí oběma směry kulový ventil je v provozní poloze, kapalina proudí pouze jedním směrem 5 Vypouštění systému Otevřete kulový ventil (4). Otevřete odvzdušňovací ventil v nejvyšším bodě systému. Otevřete vypouštěcí ventil. 6 Zpětná klapka Zpětná klapka čerpadlové jednotky je integrována do kulového ventilu nad oběhovým čerpadlem. Má otevírací tlak 20 mbar. Aby bylo možné systém vypustit, zpětná klapka musí být otevřena. Otočte kulovým ventilem o 45. Pro normální provoz musí být kulový ventil zcela otevřen. Aby se zabránilo samotížné cirkulaci teplonosné kapaliny, je zapotřebí nainstalovat další zpětnou klapku. Průtokoměr měří průtok teplonosné kapaliny v rozmezí 1-10 l/min. Pro bezchybný provoz musí být systém propláchnut a zbaven nečistot. Průtok odečítejte na horní hraně plováku. 8 Údržba V případě nutnosti údržby či opravy postupujte následovně: Zavřete kulový ventil (4). Otočte vřetenem průtokoměru o 90 proti směru hodinových ručiček. Teplonosná kapalina teď může být vypuštěna z čerpadla. Otevřete vypouštěcí ventil (3). V případě nutnosti uvolněte převlečnou matici na tlakové straně.. Odmontujte oběhové čerpadlo. Čerpadlová jednotka je vybavena membránovým pojistným ventilem, který odpovídá příslušným směrnicím a předpisům. Řiďte se, prosím, těmito pokyny: K pojistnému ventilu musí být zajistěn snadný přístup. Jeho funkčnost nesmí být jakkkoliv omezena, či znemožněna. Na trase potrubí mezi kolektorem a pojistným ventilem nesmí být instalováno žádná zůžení! Průměr potrubí přepadu pojistného ventilu musí být stejný jako průměr potrubí na výstupu ventilu; maximální přípustná délka je 2 metry; více jak 2 ohyby jsou nepřípustné. Pokud jsou tyto hodnoty překročeny, je třeba nainstalovat přepadové potrubí většího průměru. Nepoužívejte více jak 3 ohyby a potrubí delší jak 4 metry! Pokud přepadové potrubí vede do kanalizace, musí mít odvodní potrubí alespoň dvojnásobný průměr jako potrubí na vstupu. Poutrubí musí být vedeno směrem dolů a musí být vedeno tak, aby nepředstavovalo nebezpečí pro osoby stojící poblíž čerpadlové jednotky. Doporučujeme pod přepadové potrubí umístit sběrnou nádobu, do které v případě otevření ventilu unikne teplonosná kapalina, která může být následně opětovně doplněna do systému. 6

6 Zpětná klapka Zpětná klapka čerpadlové jednotky je integrována do kulového ventilu nad oběhovým čerpadlem. Má otevírací tlak 20 mbar. Aby bylo možné systém vypustit, zpětná klapka musí být otevřena.

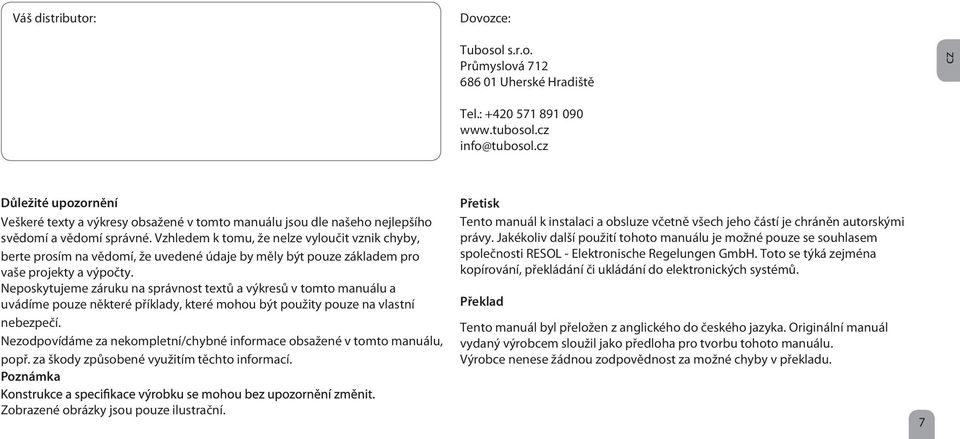

7 Váš distributor: Dovozce: Tubosol s.r.o. Průmyslová Uherské Hradiště Tel.: Důležité upozornění Veškeré texty a výkresy obsažené v tomto manuálu jsou dle našeho nejlepšího svědomí a vědomí správné. Vzhledem k tomu, že nelze vyloučit vznik chyby, berte prosím na vědomí, že uvedené údaje by měly být pouze základem pro vaše projekty a výpočty. Neposkytujeme záruku na správnost textů a výkresů v tomto manuálu a uvádíme pouze některé příklady, které mohou být použity pouze na vlastní nebezpečí. Nezodpovídáme za nekompletní/chybné informace obsažené v tomto manuálu, popř. za škody způsobené využitím těchto informací. Poznámka Přetisk Tento manuál k instalaci a obsluze včetně všech jeho částí je chráněn autorskými právy. Jakékoliv další použití tohoto manuálu je možné pouze se souhlasem společnosti RESOL - Elektronische Regelungen GmbH. Toto se týká zejména kopírování, překládání či ukládání do elektronických systémů. Překlad Tento manuál byl přeložen z anglického do českého jazyka. Originální manuál vydaný výrobcem sloužil jako předloha pro tvorbu tohoto manuálu. Výrobce nenese žádnou zodpovědnost za možné chyby v překladu. Zobrazené obrázky jsou pouze ilustrační. 7

Vzhledem k tomu, že nelze vyloučit vznik chyby, berte prosím na vědomí, že uvedené údaje by měly být pouze základem pro vaše projekty a výpočty.
