1 Bezpečnostní moduly SIRIUS 3SK1

2 Historie bezpečnostních relé Jedny z prvních bezpečnostních modulů: 3TK280 3TK282/3 3TK284/5 16 roků 15 roků 3SK1 3/5 roků 2015/ Zdeněk Bekr

3 Portfolio SIRIUS Safety Integrated DŘÍVE programování Logika, soubor funkcí SIMATIC S.I. SIRIUS Safety Integrated t S7-400 S7-300 S71200F pdp/as-i F-Link par rametrování MSS zapojení 3TK28 orientace na cenu pouze bezpečnostní funkce orientace na výkon kombinace PLC+ safety Stávající a na trhu etablované portfolio bezpečnostních modulů 3TK28 je inovováno Zdeněk Bekr

4 Portfolio SIRIUS Safety Integrated 2014 Cena Safety stand alone S MSS & MSS ASIsafe 3-20 SF 3SK1 1-3 SF HW parametrování SW parametrování / programování Soubor funkcí Zdeněk Bekr

5 Inovace Připojení elektronických a mechanických senzorů Monitorování 2ručního č ovládání v modulech Advanced Nastavení parametrů přepínači DIP na čelním panelu Bezšroubové svorky Push-In Jednotná LED signalizace provozních a poruchových h stavů ů Šířka všech modulů maximálně 22,5 mm Snížení počtu provedení o 80% v porovnání s 3TK28 Splňují požadavky SIL 3 / PL e Výstupní rozšiřovací moduly Zdeněk Bekr

6 Funkční bezpečnost: snadná a rozšiřitelná Jedinečné vlastnosti bezpečnostních č modulů SIRIUS 3SK1 napájení DC 24 V, pro napětí V je k dispozici napájecí zdroj výstupní rozšiřovací modul AC-15/DC-13: 10 A vstupní parametrovatelné rozšiřovací moduly napájecí patice Modulární řešení funkční bezpečnosti Zdeněk Bekr

7 Nové zapouzdření Připojení vstupních obvodů (např.: senzorů, tlačítka restart, zpětné vazby) Připojovací svorky: bezšroubové Push-in nebo tradiční šroubové Diagnostické LED Napájecí obvod, bezpečnostní výstupy Přepínač nastavení časového zpoždění: 005 0, s 0, s s Nastavení parametrů DIP přepínači: 1. Automatický / monitorovaný start 2. Příčný zkrat - ON / OFF 3. Dva 1kanálové / jeden 2kanálový senzor 4. Test funkce při zapnutí - ano / ne SET / RESET Zdeněk Bekr

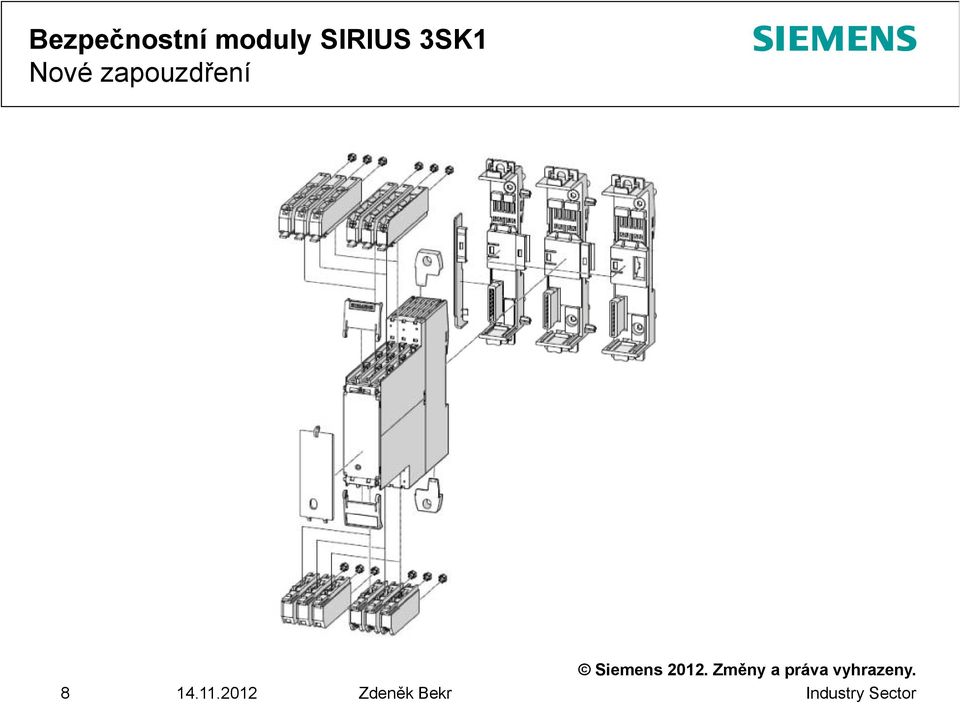

8 Nové zapouzdření Zdeněk Bekr

9 Způsoby připojení Řídicí napájecí obvody Hlavní obvod Šroub bové svorky Max. 2,5 mm² Max. 4 mm² Pružinové svorky Push-I n Max. 1,5 mm² Max. 4 mm² 1 vodič! 2 vodiče v dvojité dutince šroubovák vodič Zdeněk Bekr

10 Přehled produktů nezpožděné Advanced (5 provedení) Základní moduly Standard (2 provedení) reléové tranzistorové mini reléové tranzistorové nezpožděné a zpožděné nezpožděné nezpožděné a zpožděné zpožděné nezpožděné nezpožděné napájecími paticemi nebo propojením vodiči propojením vodiči Vstupní rozšiřovací moduly Napájecí zdroj Vstupní rozšíření Spínaný proud do 5 A Výstupní rozšiřovací moduly Spínaný proud do 10 A Zdeněk Bekr

11 Standard a Advanced Porovnání základních modulů Druh a počet bezpečnostních výstupů reléové tranzistorové Advanced nezpožděné zpožděné nezpožděné zpožděné Napájecí patice 3SK1121-xAB x 3SK1121-xCB4x x 3SK1122-xAB x 3SK1122-xCB4x x 3SK1120-xAB x Standard 3SK1111-xAxx SK1112-xBB Výstupní rozšiřovací moduly 4F-RO 3SK x (pro DC 24 V) 3F-RO 3SK x (pro DC 24 V) Zdeněk Bekr

12 Přehled parametrů a funkcí Porovnání parametrů a funkcí provedení Standard a Advanced Standard Advanced Druh výstupního obvodu reléový tranzistorový reléový tranzistorový Senzory (vstupy) Elektromechanické x x x x Vázaný potenciál x x x x Antivalentní (NO/NC) nelze nelze x x Zvětšení počtu senzorů nelze jen kaskádováním x x Parametry Autostart / kontrolovaný start x x x x Senzor 2x1kanálový / 1x2kanálový zapojením x x x Vyhodnocení příčného zkratu OFF / ON zapojením x x x Autotest OFF / ON ne x x x 2ruční ovládání ne ne x x Bezpečnostní výstupy nezpožděné x x x x s řízeným zpožděním - - x x rozšíření reléovými bezpeč. výstupy x x x x Napájecí patice - - x x Řídicí napájecí napětí 24 V DC x x x x V AC/DC x - x* x* * Pomocí napájecího zdroje a napájecích patic Zdeněk Bekr

13 Modulární systém Možnosti rozšíření SIRIUS 3SK1 Advanced Vstupní rozšíření Základní modul Výstupní rozšíření Napájecí patice Vlevo: vstupní rozšiřovací moduly a napájecí zdroj Vpravo: výstupní rozšiřovací moduly Zdeněk Bekr

14 Napájecí patice + Přednosti smyčkování napájecího napětí připojení většího počtu bezpečnostních signálů (senzorů) zvětšení počtu bezpečnostních výstupů monitorování obvodu zpětné vazby monitorování montážní polohy Zdeněk Bekr

15 Pokyny k montáži: řídicí napájecí napětí DC 24 V Maximální rozšíření na jeden SIRIUS 3SK1 základní modul: 5 vstupních a 5 výstupních ýt íhrozšiřovacích íhmodulů dlů L+ L- DC 24V max. 5 max. 5 3SK1 Vstupní rozšíření SIRIUS 3SK1 Výstupní rozšíření SIRIUS 3SK Zdeněk Bekr

16 Pokyny k montáži: řídicí napájecí napětí AC V Maximální počet rozšiřovacích modulů je omezen napájecím zdrojem a stanoví se pomocí tzv. systémových jednotek. L1 N AC V max. 10 systémových jednotek Druh modulu Vstupní rozšíření 3SK1220 Systémová jednotka 1 Napájecí zdroj 3SK SK1 Základní modul 3SK1 Výstupní rozšíření 3SK Výstupní rozšíření 3SK vstupní rozšíření výstupní rozšíření Zdeněk Bekr

17 Standard SIRIUS 3SK1 Standard, reléové výstupy senzory elektromechanické senzory s vázaným potenciálem parametrování: způsob restartu zvětšení počtu vstupů DC 24 V AC/DC V Typické vlastnosti: Jednoduchý přístroj se základními funkcemi 2 provedení (24 V / V) Zdeněk Bekr

18 Zvětšení počtu vstupů Napájecí zdroj 3SK1230 pro napájecí napětí V AC/DC přes napájecí patice výstupní proud 0,5 A Vstupní rozšiřovací modul 3SK1220 stejné parametrování jako 3SK1 Advanced cenově zajímavé zvětšení počtu senzorů šířka 17,5 mm připojení pouze pomocí napájecích patic 3ZY Zdeněk Bekr

19 Zvětšení počtu výstupů Rozšiřovací modul 4 RO AC-15/DC-13: 5A Rozšiřovací modul 3RO Power AC-15/DC-13: 10A volba zpožděný / nezpožděný připojení napájecími paticemi Zdeněk Bekr
