1 SIRIUS kombinované spouštění motorů siemens.com/sirius

2 Přednosti kombinovaného spínání Elektromechanické Polovodičové Kombinované Spotřeba elektrické energie Spotřeba elektrické energie Spotřeba elektrické energie I I I Stykač 3RT2 Polovodičový stykač 3RF34 Kompaktní spouštěč motorů 3RM1 ZAP Chod VYP t t ZAP Chod VYP ZAP Chod VYP t

3

4 Kdy jsou vhodné kompaktní motorové spouštěče 3RM1, kdy ET200 SP? 3RM1 MS ET200SP motory do 3 kw autonomní zařízení vestavěna ochrana při přetížení ochrana při zkratu pojistkami vestavěnými do pojistkového modulu nebo skupinové jištění motorovou ochranou motory do 5,5 kw ET 200SP (TIA Portal) vestavěná ochrana při zkratu a přetížení monitorování aplikace prostřednictvím měření proudu Monitorování motoru ET 200SP s komunikací Profinet nebo Profibus

5 3RM1

6 SIRIUS 3RM1 kompaktní řešení pro časté spouštění a spínání Kompaktní konstrukce šířka 22.5 mm přináší úsporu místa v rozvaděči až o 75% Maximální výkon přímé spouštění se změnou směru otáčení pro motory do 3 kw / 7 A*, až 25 mil. sepnutí**, zvětšený rozsah nastavení proudu Energetická hospodárnost snížení výkonových ztrát o 35 až 75% Fail-safe (bezpečnost strojních zařízení) splňuje požadavky na SIL3 /PL e, kat. 4 Opce pro jištění při zkratu * AC-53/400V **According to application

7 SIRIUS 3RM1 aplikace Cílová odvětví a aplikace OEM decentralizovaná řešení Strojní zařízení se stísněnými prostorovým uspořádáním Chladicí jednotky, obráběcí stroje, Dopravníkové systémy Velmi časté spínání, změna směru otáčení a funkční bezpečnost strojních zařízení Letiště, logistická centra, potravinářský průmysl,... Kompresory, čerpadla, Výroba a údržba zařízení s motory malých výkonů v aplikacích s velkou variabilitou proudů jednotlivých motorů

8 SIRIUS 3RM1 porovnání s tradičním řešením Přímé spouštění Přímé safety Reverzační Reverz. safety 100% 182% 100% 160% 100% 151% 100% 140% Modulární vývod Kompaktní 3RM1 Modulární vývod safety Kompaktní vývod 3RM1 safety Modulární reverzační vývod Kompaktní reverzační vývod 3RM1 Modulární reverzační vývod safety Kompaktní reverzační vývod 3RM1 safety

9 ET 200SP MS Motor Starter

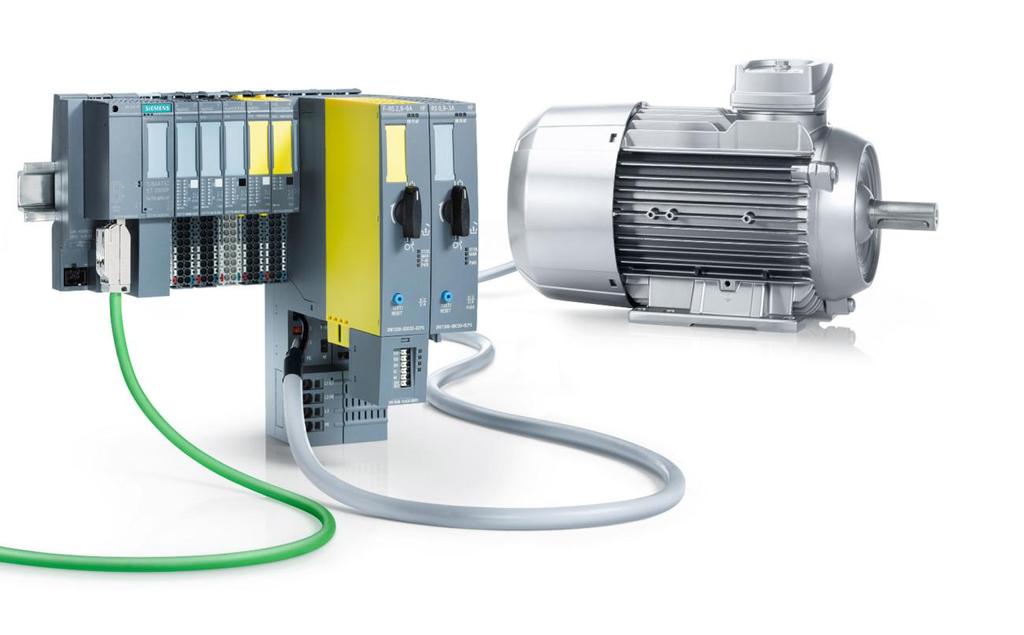

10 SIMATIC ET200SP Motor Starter Kompaktní, výkonné a komunikaceschopné Kompaktní konstrukce ochrana při zkratu a přetížení v modulu 30 mm širokém pro všechny výkony a provedení Maximální výkon přímé spouštění se změnou směru otáčení motorů do 5,5 kw /12 A*, 4 provedení se zvětšeným rozsahem nastavení produ Fail-safe (bezpečnost strojních zařízení) splňuje požadavky na SIL3 / PL e Integrace do řízení konfigurace v TIA Selection Tool, integrace a monitorování v TIA Portal v protokolu PROFINET Efektivní montáž ergonomická instalace, svorkovnice s pružinovými svorkami push-in, silová sběrnice 3x400 V + PEN, vytváření potenciálových skupin na silové sběrnici * AC-53/400V

11 Přidaná hodnota MS ET 200SP: diagnostické údaje 50 proměných v procesních datech, parametrech a událostech Údržba Preventivní údržba počet provozích hodin motoru počet spuštění motoru a počet vypnutí přetížením včasné vyhodnocení opotřebení zařízení díky měření proudu zátěže Monitorování aktuálního stavu motoru vyhodnocení přetížení, nesymetrického a chybového proudu aktuální hodnota proudu * HMI-package v portálu SIOS Monitorování aplikace Monitorování natavených mezních hodnot provozních a servisních parametrů, např. mezní hodnota proudu jako výstraha porovnání hodnot proudu v časovém intervalu

12 Knfigurace v TIA selection tool 1 Všechna pravidla výběru motorových vývodů do ET 200SP jsou integrována Výběr vhodných svorkovnic (BaseUnits) a příslušenství 2 Varování v případě chybného výběru s možností automatické opravy

13 Přednosti spouštěčů motorů ET 200SP 3 přednosti spouštěčů motorů ET 200SP 1 Mimořádně kompaktní design 0,3 12 A šířka 30 mm pro přímé a reverzační provedení kombinovaný spouštěč ve 4 provedeních do 5,5 kw galvanické oddělení a jištění při zkratu Krátký popis Spouštění 3- a 1fázových motorů Vestavěné jištění při přetížení motoru a zkratu Kombinované spínání zvyšuje četnost spouštění Galvanické oddělení od přívodu pro servisní účely Diagnostické funkce, měření odběru proudu Bezpečnostní vypnutí do SIL 3 / PL e, kat Optimální integrace do TIA konfigurace v TIA Selection Tool a TIA Portal Rozšířené diagnostické funkce měření proudu pro preventivní údržbu logs, naměřené hodnoty, statistické údaje,

14 SIMATIC ET200SP Spouštěče motorů do 5,5 kw Přehled výkonových modulů 3RK1308-0A* 3RK1308-0B* 3RK1308-0C* 3RK1308-0D* Přímé spouštění Reverzační spouštění Jištění při zkratu a přetížení Bezpečnostní přímý Bezpečnostní reverzační Failsafe SIL 3 ATEX, jištění při zkratu a přetížení 4 proudové rozsahy (0,3 1A; 0,9 3A; 2,8 9A; 4-12A)

15 Příklady aplikací Čtení a zápis hodnot proměnných s připojením k HMI Link Update + CHN Bezpečnostní řídicí funkce F-PLC nebo 3SK1/3SK2 Link FAQ: Spouštění motorů s elektromechanickou brzdou Řešení pro brzdu 400 V a 230 V Link
