ZPRACOVÁNÍ ROZPTYLOVÉ STUDIE REFERENČNÍM MODELEM SYMOS S UVEDENÍM PŘÍPADOVÉ STUDIE. RNDr Josef Keder, CSc.

Transkript

1 ZPRACOVÁNÍ ROZPTYLOVÉ STUDIE REFERENČNÍM MODELEM SYMOS S UVEDENÍM PŘÍPADOVÉ STUDIE RNDr Josef Keder, CSc.

2 Gaussovský model základní pojmy

3 Metodika výpočtu - základní rovnice rovnice pro plynné látky rovnice pro těžký prach exp exp 1 exp exp exp z z z h h L u y L s h z y z σ h z σ h z σ h z K u x k σ y V u σ σ π M c exp exp 1 exp 100 exp z gi z gi z gi r i pi h y L s h z y h h z h h z h h z K y V u M c c

4 JAVA applet Gauss model

5 Rozptylová studie Rozptylové studie popisují pomocí výsledků modelových výpočtů míru ovlivnění kvality ovzduší jedním nebo více zdroji znečišťujících látek. Rozptylové studie se zpracovávají na základě referenčních nebo srovnatelných metod pro výpočet rozptylu znečišťujících látek v 11 odst. 9 zákona č. 01/01 Sb., o ochraně ovzduší Seznam referenčních metod pro zpracování RS je uveden v příloze č.6 k vyhlášce č. 330/01 Sb., část B SYMOS 97 ATEM AEOLIUS Metodika pro SYMOS 97 byla vydána v roce 1998, doplněna 00 (výpočet NO a úprava metody pro výpočet PM 10 ).

6 Obsahové náležitosti rozptylových studií Příloha číslo 15 k vyhlášce č.415/01 Sb. Metodický pokyn pro vypracování rozptylových studií - Ochrana ovzduší - Legislativa a metodické pokyny

7 Obsah rozptylové studie Úvod zadání rozptylové studie Použité podklady Metodika výpočtu Vstupní údaje Umístění záměru, charakteristika zájmového území Údaje o zdrojích Meteorologické a klimatické podklady Popis souřadného systému Popis referenčních bodů Znečišťující látky Imisní limity Imisní zatížení lokality Výstupné údaje (Výsledky výpočtů) Závěrečné hodnocení (Závěr) Přílohy, Seznamy tabulek, obrázků, mapových příloh, grafů Literatura 7

8 8 Stará legislativa

9 9

10 Úvod zadání rozptylové studie Použité podklady seznam zdroje informací: objednávka, projektová dokumentace, měřicí protokoly, mapy, Metodika výpočtu Metoda, typ modelu popis pracovního postupu, metodiky; u závazné nebo referenční metodiky stačí její krátká charakteristika bez vzorců. U jiné metodiky musí být tento popis podrobnější, aby bylo možno provést porovnání se závaznou metodikou a odůvodnit, proč nebyla použitá závazná nebo referenční metodika. 10

11 Obsah rozptylové studie Úvod zadání rozptylové studie Použité podklady Metodika výpočtu Vstupní údaje Umístění záměru, charakteristika zájmového území Údaje o zdrojích Meteorologické a klimatické podklady Popis souřadného systému Popis referenčních bodů Znečišťující látky Imisní limity Imisní zatížení lokality Výstupní údaje (Výsledky výpočtů) Závěrečné hodnocení (Závěr) Přílohy, Seznamy tabulek, obrázků, mapových příloh, grafů Literatura 11

12 Vstupní údaje 1. Umístění záměru, charakteristika zájmového území - lokalizace závodu ve vztahu k územním charakteristikám a obytné a jiné zástavbě (mapa). 1

13 . Údaje o zdrojích Charakteristika zdroje stavební, provozní, emisní charakteristiky zdroje umístění zdroje (mapka) seznam emisních faktorů vč. zdroje popř. údaje o dopravě Vstupní údaje 13

14 . Údaje o zdrojích Vstupní údaje Charakteristika zdroje stavební, provozní, emisní charakteristiky zdroje jmenovitý výkon zdroje 500 kw spotřeba zemního plynu roční m 3.r -1 maximální hodinová 55 m 3.h -1 výška koruny komína 10 m, resp. 16 m průměr komína 0,5 m teplota spalin 180 o C výstupní rychlost spalin,9 m.s -1 objemový tok spalin za skutečných podmínek 800 Nm 3.h -1 za normálních podmínek 48, m 3.h -1 hmotnostní tok emisí NO x 9,3 mg.s -1 hmotnostní tok emisí CO 4,9 mg.s -1 hmotnostní tok emisí C x H y 0,98 mg.s -1 počet provozních hodin 5448 hod.rok -1 14

15 Vstupní údaje 3. Meteorologické a klimatické podklady - větrná růžice graf, tabulka, četnost výskytu jednotlivých tříd stability a tříd rychlosti větru vzhledem k rozptylovým podmínkám v atmosféře zdroj: ČHMÚ. - popř. další klimatické a meteorologické charakteristiky území N 5 NW NE W 0 E SW SE S 15

16 Meteorologické podmínky - stabilita Třída stability Vertikální teplotní gradient [ C/100m] I. superstabilní < -1.6 Popis silné inverze, velmi špatné rozptylové podmínky II. stabilní III. izotermní IV. normální V. konventivní -1.6 < -0.7 běžné inverze, špatné rozptylové podmínky -0.7 < 0.6 slabé inverze, izotermie nebo malý kladný gradient, často mírně zhoršené rozptylové podmínky indiferentní teplotní zvrstvení, běžný případ dobrých rozptylových podmínek 0.8 < labilní teplotní zvrstvení, dobré rozptylové podmínky 16

17 Rozptyl znečišťujících látek I. třída stability - superstabilní 17 v bodě A nulové koncentrace, v bodě B velmi vysoké

18 Rozptyl znečišťujících látek V. třída stability - konvektivní 18 v bodě A nenulové koncentrace, v bodě B nižší

19 Vstupní údaje 4. Popis souřadného systému - jaká souřadná soustava (Křovák, popř. Gaus Krüger) 5. Popis referenčních bodů - výběr a způsob umístění, odůvodnění výběru, seznam vybraných RB, popis pravidelné sítě, mapka. 19

20 5. Popis referenčních bodů - mapa Vstupní údaje 0

21 Vstupní údaje 6. Znečišťující látky přehled látek a typ vypočtených charakteristik krátkodobé, dlouhodobé, maximální, průměrné tj. 1hod. maximální koncentrace, 4hod. koncentrace, roční průměrná koncentrace, 8hod. koncentrace 7. Imisní limity uvedení platných imisních limitů, popř. jiných doporučených hodnot (referenčních koncentrací), se kterými se ve studii pracuje. 1

22 Vstupní údaje 8. Imisní zatížení lokality (Imisní charakteristika lokality) imisní pozadí dané lokality, resp. stávající znečištění bez realizovaného plánovaného zdroje vychází se z map úrovní znečištění konstruovaných v síti 1 1 km, ve formátu shapefile (.shp ESRI) obsahují v každém čtverci hodnotu klouzavého pětiletého průměru koncentrací pro jednotlivé znečišťující látky každoročně je zveřejňuje MŽP prostřednictvím Českého hydrometeorologického ústavu na internetových stránkách obou institucí.

23 Imisní pozadí Mapové vrstvy jsou ke stažení ve formátu shapefile (.shp, ESRI) v souřadných systémech S-4, JTSK a WGS84 Snadno použitelný nástroj pro zobrazení shapefile lze získat na webových stránkách Kristýna-GIS prohlížečka je freeware. 3

24 4 Výpočet vstup - zdroje

25 5 Výpočet vstup referenční body

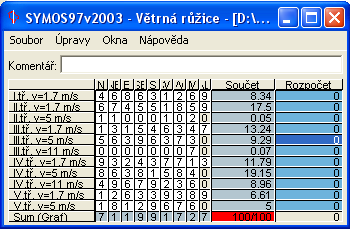

26 6 Výpočet vstup větrná růžice

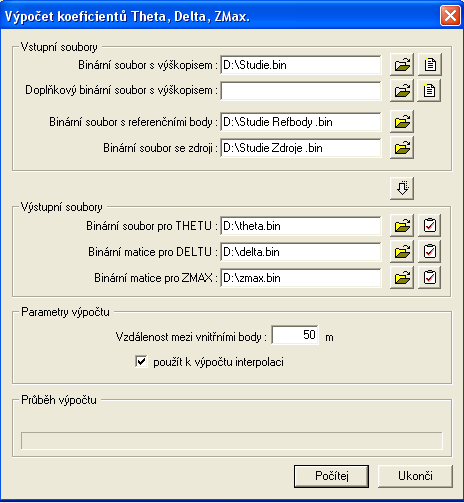

27 7 Výpočet binární soubory

28 8 Výpočet - koncentrace

29 Obsah rozptylové studie Úvod zadání rozptylové studie Použité podklady Metodika výpočtu Vstupní údaje Umístění záměru, charakteristika zájmového území Údaje o zdrojích Meteorologické a klimatické podklady Popis souřadného systému Popis referenčních bodů Znečišťující látky Imisní limity Imisní zatížení lokality Výstupní údaje (Výsledky výpočtů) Závěrečné hodnocení (Závěr) Přílohy, Seznamy tabulek, obrázků, mapových příloh, grafů Literatura 9

30 Výstupní údaje a) Prezentace výsledků v tabulkové formě v případě výpočtu pro jednotlivé vybrané referenční body. Pokud je výpočet prováděn v pravidelné síti referenčních bodů, lze výsledky v tabulkové formě přiložit k RS na CD. Je nutné uvést číslo referenčního bodu a jeho souřadnice. 30

31 31 Výstupní údaje -tabulka

32 Výstupní údaje b) Kartografická prezentace výsledků je vhodné pracovat se sw GIS, mapové podklady pro interpretaci by měly obsahovat výškopis (např. topografická mapa) a zástavbu Předpokládá se dodržení základních kartografických zásad (legenda, měřítko, srozumitelné popisky). 3

33 33 Výstupní údaje

34 Obsah rozptylové studie Úvod zadání rozptylové studie Použité podklady Metodika výpočtu Vstupní údaje Umístění záměru, charakteristika zájmového území Údaje o zdrojích Meteorologické a klimatické podklady Popis souřadného systému Popis referenčních bodů Znečišťující látky Imisní limity Imisní zatížení lokality Výstupní údaje (Výsledky výpočtů) Závěrečné hodnocení (Závěr) Přílohy, Seznamy tabulek, obrázků, mapových příloh, grafů Literatura 34

35 Závěrečné hodnocení Diskuse výsledků (hodnocení výsledků, ) - zahrnující zhodnocení příspěvku plánovaného zdroje k imisní zátěži v území; srovnání s limitními hodnotami Velmi důležitou součástí je zahrnutí imisního pozadí do celkového hodnocení vlivu zdroje na znečištění ovzduší v dané lokalitě. Analýza splnění podmínek pro uložení kompenzačních opatření Závěr krátké shrnutí provedeného hodnocení 35

36 36 Závěry- příklad

37 Obsah rozptylové studie Úvod zadání rozptylové studie Použité podklady Metodika výpočtu Vstupní údaje Umístění záměru, charakteristika zájmového území Údaje o zdrojích Meteorologické a klimatické podklady Popis souřadného systému Popis referenčních bodů Znečišťující látky Imisní limity Imisní zatížení lokality Výstupní údaje (Výsledky výpočtů) Závěrečné hodnocení (Závěr) Přílohy, Seznamy tabulek, obrázků, mapových příloh, grafů Literatura 37

38 Přílohy, Seznamy Popis (přesný) tabulek, obrázků a grafů Číslování tabulek, obrázků a grafů Seznam obrázků Seznam tabulek Seznam příloh Seznam literatury 38

39 Seznam literatury (příklad podle staré úpravy) Metodický pokyn Odboru ochrany ovzduší MŽP ČR Věstník MŽP ČR, částka 4, 003 Dodatek č. 1 k Metodickému pokynu Odboru ochrany ovzduší MŽP ČR Věstník MŽP ČR, částka 4, 003 Rozptylové studie látek znečišťujících ovzduší pracovní materiál semináře,

40 Následuje Ukázka výpočtu a potom 40
