1 Univerzita Pardubice Fakulta elektrotechniky a informatiky Software pro určování polohy mobilního zařízení Bc. Jan Kubánek Diplomová práce 2011

2

3

4 Prohlašuji: Tuto práci jsem vypracoval samostatně. Veškeré literární prameny a informace, které jsem v práci využil, jsou uvedeny v seznamu použité literatury. Byl jsem seznámen s tím, že se na moji práci vztahují práva a povinnosti vyplývající ze zákona č. 121/2000 Sb., autorský zákon, zejména se skutečností, že Univerzita Pardubice má právo na uzavření licenční smlouvy o užití této práce jako školního díla podle 60 odst. 1 autorského zákona, a s tím, že pokud dojde k užití této práce mnou nebo bude poskytnuta licence o užití jinému subjektu, je Univerzita Pardubice oprávněna ode mne požadovat přiměřený příspěvek na úhradu nákladů, které na vytvoření díla vynaložila, a to podle okolností až do jejich skutečné výše. Souhlasím s prezenčním zpřístupněním své práce v Univerzitní knihovně. V Pardubicích dne Jan Kubánek

5 Poděkování Rád bych poděkoval vedoucímu práce Ing. Zdeňku Šilarovi za rady a čas věnovaný během práce.

6 Anotace Práce se zabývá určováním polohy ve vnitřních prostorách, především pomocí technologie a metodou RSSI. Praktická část je věnována popisu vlastní aplikace, nejvíce použitelným algoritmům a dále otestování vybraných metod. Klíčová slova Určení polohy, RSSI, síla signálu, přístupový bod, WiFi Title Software for localization to the mobile device Annotation This thesis deals with indoor location, especially using technology and using RSSI. The practical part is devoted to describing software application and most used algorithms and to test selected methods. Keywords Location, RSSI, signal strength, Access Point, WiFi

7 Obsah Seznam obrázků Seznam tabulek Seznam zkratek Úvod Systémy pro určování polohy Kategorizace systémů určování polohy Princip určení polohy Používaný signál Bezdrátové systémy GSM GPS Systémy využívající WiFi infrastrukturu Bluetooth RFID Technologie a b g n Současné systémy určování polohy v a 2,4 GHz RTLS RTLS dle infrastruktury Metody určení polohy v Identifikace buňky v RSSI (Received Signal Strength Indication) Popis existujících systémů Ekahau RTLS Architektura Ekahau RTLS Využití Ekahau RTLS Komponenty Ekahau Parametry systému Algoritmus v Ekahau Požadavky na systém Westico Visibility System Princip systému Topologie systému Vlastnosti systému Westico tagy Využitelná platforma Mobilní zařízení Mobilní telefony a smartphony Mobilní telefony Smartphony PDA Vývoj aplikací pro mobilní zařízení Android Symbian Windows Mobile Windows Phone Návrh systému pro určení polohy do mobilního zařízení... 36

8 7.1 Cílové zařízení Mapové podklady Přístupové body Rozmístění přístupových bodů Vybrané přístupové body Výkon přístupových bodů Vlastní aplikace Požadavky na systém Hlavní požadavky Další požadavky Prostředky pro vývoj Vývojové prostředí Popis využitých struktur a tříd jazyka C# Reálné zařízení Prostředí pro testování Mapa testovacího prostředí Vybrané přístupové body Proměřená místa Měření signálů Přístupové body AP1 Respirium AP2 PC AP3 EL Signály proměřených míst Měření vybraného místa Změna sklonu křivky Popis vytvořeného systému Architektura aplikace Popis hlavních tříd Funkce systému Měření signálů Metody určování polohy založené na korelaci prostředí Metody určování polohy založené na modelování signálů Užívání systému Konfigurační fáze Uživatelská fáze Reálné měření Naměřené hodnoty signálů pro testování Měření ze všech míst pomocí korelace prostředí Poloha ze všech míst Poloha ze všech míst + váhy signálů Poloha ze všech míst váhově Poloha ze všech míst váhově + váhy signálů Vyhodnocení chyb měření ze všech míst Měření z okolních míst pomocí korelace prostředí Poloha z okolí váhově Poloha z okolí váhově + signály vahami Vyhodnocení chyb a měření z okolních míst Měření pomocí modelování signálů Poloha ze všech bodů matice Závěr z měření modelováním signálů Zpřesnění výsledné polohy Rozmístění / přidání přístupových bodů... 68

9 Zpřesnění měření Algoritmus Rozpoznávání prostředí Závěr Zdroje informací Seznam příloh... 74

10 Seznam obrázků Obrázek 1: Mobilní zařízení s navigačním softwarem Obrázek 2: Zjednodušený příklad radaru Obrázek 3: Princip kombinované metody určení polohy Obrázek 4: Překrývání kanálů na frekvenci 2,4 GHz Obrázek 5: Efektivní rozložení kanálů v b, g Obrázek 6: Architektura Ekahau[11] Obrázek 7: Topologie Westico Visibily System Obrázek 8: Architektura systému Android Obrázek 9: Mobil s OS Windows Mobile Obrázek 10: Windows Phone Obrázek 11: Vývojové prostředí a emulátor Obrázek 12: MIO P Obrázek 13: Testované prostředí Obrázek 14: Průběh signálu u AP Obrázek 15: Závislost signálu AP1 na vzdálenosti Obrázek 16: Průběh signálu u AP Obrázek 17: Závislost signálu AP2 na vzdálenosti Obrázek 18: Průběh signálu u AP Obrázek 19: Závislost signálu AP3 na vzdálenosti Obrázek 20: Průběh signálů u všech míst Obrázek 21: Průběh signálu u místa Obrázek 22: Ukázka změny signálu Obrázek 23: Diagramy tříd MapaMist a MaticeSignalu Obrázek 24: Signál pro modely šíření vln Obrázek 25: Ukázka aplikace Obrázek 26: Rozdíly hodnot signálů míst mezi uloženými a testovacími Obrázek 27: Přesnost modelování signálů na začátku chodby Obrázek 28: Přesnost modelování signálů okolo AP Obrázek 29: Přesnost modelování signálů okolo učeben PC103, PC104, PC Obrázek 30: Přesnost modelování signálů okolo respiria Seznam tabulek Tabulka 1: Přehled standardů IEEE [7] Tabulka 2: Kanály s frekvencemi g [7] [8] Tabulka 3: Technické parametry Westico Visibily System [17] Tabulka 4: Porovnání hodnot signálů AP Tabulka 5: Příklad využití váhování signálů Tabulka 6: Výsledky měření korelační metodou ze všech míst Tabulka 7: Přesnost korelační metody ze všech míst Tabulka 8: Výsledky měření korelační metodou ze všech míst za použití vah signálů Tabulka 9: Přesnost korelační metody ze všech míst s váhy signálů Tabulka 10: Výsledky měření korelační metodou ze všech míst váhově Tabulka 11: Přesnost korelační metody ze všech míst váhově Tabulka 12: Výsledky korelační metody všech míst váhově s váhováním signálů Tabulka 13: Přesnost korelační metody ze všech míst váhově s váhováním signálů Tabulka 14: Výsledky měření korelační metodou okolních míst váhově Tabulka 15: Přesnost korelační metody z okolních míst váhově Tabulka 16: Výsledky měření korelační metodou okolních míst váhově + váhy signálů Tabulka 17: Přesnost korelační metody z okolních míst váhově + váhy signálů... 65

11 Seznam zkratek API Application Programming Interface BPSK BiPhase Shift Keying CCK Complementary Code Keying DSSS Direct Sequence Spread Spectrum EDGE Enhanced Data rates for Global Evolution EPE Ekahau Positioning Engine ERC Ekahau RTLS Controller GPRS General Packet Radio Service GPS Global Positioning System GSM Global System for Mobile Communications GUI Graphics User Interface HSDPA High-Speed Downlink Packet Access HSUPA High-Speed Uplink Packet Access IDE Integrated Development Environment IEEE Institute of Electrical and Electronics Engineers ISM Industrial Scientific and Medical LINQ Langueage Integrated Query MAC Media Access Control MIMO Multiple-Input multiple-output NAVSTAR Navigation Signal Timing and Ranging Global Positioning Systém OFDM Orthogonal Frequency Division Multiplexing OS Operační systém PDA Personal Digital Assistant QAM Quadrature Amplitude Modulation QoS Quality of Service QPSK Quadrature Phase-Shift Keying RFID Radio Frequency Identification RSSI Received Signal Strength Indication RTLS Real Time Locating Systém SDK Software Development Kit SIM Subscriber Identity Module SQL Structured Query Language TDoA Time Differece of Arrival UMTS Universal Mobile Telecommunication System UWB Ultra Wide Band WEP Wired Equivalent Privacy WiFi Wireless Fidelity WLAN Wireless Local Area Network WPA WiFi Protected Access XNA Xbox New Architecture

12 1 Úvod Určováním polohy se lidstvo zabývá od nepaměti, ať už jde o polohu vlastní nebo umístění cizích osob a předmětů. K určení polohy lze využít pomoci různých objektů. V dobách minulých se k tomu využívalo nebeských objektů (hvězdy, planety), až se přešlo na objekty umělé (majáky, později družice). V dnešní době se k lokalizaci využívá nejvíce rádiových signálů, které slouží jako nosná vlna pro bezdrátový přenos dat. Systémů pro určování polohy je celá řada, s rozkvětem technických možností, ale i s většími pracovními požadavky, se rozvíjí lokalizační systémy pro využití ve vnitřních prostorách. Tato práce se věnuje hlavně systémům pro vnitřní prostředí (budovy, areály) využívající rádiového přenosu dat v pásmu 2,4 GHz. První kapitoly jsou věnovány obecně systémům pro určování polohy, jejich rozdělení a principu. Detailněji jsou popsány systémy využívající technologii , které je věnovaná samostatná kapitola. Cílem práce je navrhnout algoritmus určující polohu ve vnitřním prostředí a implementovat ho do mobilního zařízení typu PDA nebo mobilního telefonu. Návrh takového systému je popsán ve vlastní kapitole, stejně tak mobilní zařízení. Hlavní část práce je věnována vytvořené aplikaci, je popsáno prostředí pro testování, proměření signálů přístupových bodů a detailně vytvořené algoritmy. V poslední kapitole jsou vyhodnoceny výsledky a uvedeny možné přesnosti pro vybrané algoritmy a možná vylepšení. 12

13 2 Systémy pro určování polohy S rostoucími technickými možnostmi, s čím dál větší potřebou být mobilní, s požadavky na stále větší efektivitu práce a dalšími nároky, je využití systémů pro určování polohy stále častější a nutnější v nejrůznějších oblastech. Systémů pro určování polohy je již v dnešní době mnoho. Tyto systémy, podobně jako většina technických vynálezů, byly původně navrženy pro potřeby armády a až poté se začalo uvažovat o jiných účelech. Stejně tak neměly tyto systémy v počátcích vysokou přesnost a rychlost, jak jsou známé z dnešní doby, ale vývoj i v tomto odvětví šel rychle kupředu. V současnosti je již běžné, že většina mobilních zařízení typu PDA a mobilního telefonu jsou schopny zpracovávat GPS signál a jím určenou polohu. S příchodem technologií, jako např. WiFi, ale i s využitím již zaběhlých, se rozšiřuje využití systémů pro určování polohy v budovách, skladech a podobných prostorách. Tyto systémy jsou určeny pro sledování lidí, dopravních prostředků a jiných objektů. 2.1 Kategorizace systémů určování polohy Systémy pro určování polohy by se daly rozdělit do několika kategorií, např. podle používaného signálu, principů určení polohy, využívané infrastruktury a dalších vlastností Princip určení polohy Na následujících řádkách je rozdělení podle principu určení polohy zařízení a následného využití určené polohy. Existují tři možnosti: určení vlastní polohy, určení polohy cizí a kombinace metod. Lokalizace pomocí mobilního zařízení Určuje se poloha vlastního zařízení ve známém prostředí. Poloha se může zobrazit graficky nebo jen textově. Zařízení na tomto principu pracují samostatně, to znamená, že nepotřebují žádné jiné přístroje k výpočtům a jiným operacím. K určení polohy může aparát např. využít signály přístupových bodů WiFi sítě nebo rádiových signálů. Typickým příkladem této metody je navigace v mobilních zařízeních, kde na displeji je zobrazena mapa s polohou objektu v okolí. 13

14 Lokalizace pomocí sítě Obrázek 1: Mobilní zařízení s navigačním softwarem Zařízení v prostoru slouží jen pro "označení" objektu, výrobku apod., jeho polohu určuje server. Zařízení pošle potřebné informace serveru nebo si je server stáhne sám, server vyřeší polohu objektu a případně ji zobrazí na monitoru, uloží pro další zpracování nebo pošle uživateli pro jiné možné využití. Příkladem těchto metod můžou být zařízení využívající principu radarů, kde jsou na mapce vyobrazeny objekty pohybující se v pokrytém prostoru. Kombinovaná metoda Obrázek 2: Zjednodušený příklad radaru Používá se také kombinace předchozích dvou metod. Server ze získaných informací získá polohu a pošle ji zpět přístroji, který ji zobrazí na mapu nebo vypíše. Přestože je zde zřejmá nevýhoda někdy zbytečného přenosu dat "tam a zpět", ve správném použití je tato technika výhodná. V případě, že se chce sledovat velké množství objektů, bylo by finančně neúnosné vybavit každý objekt sledovacím zařízením. Dalším důvodem aplikování tohoto postupu je také daleko větší výkon desktopových strojů, takže se výsledná poloha může vypočítat rychleji. Princip této metody je zobrazen na obrázku níže. 14

15 2.1.2 Používaný signál Infračervený signál Obrázek 3: Princip kombinované metody určení polohy Infračervené paprsky jsou pro člověka neviditelné elektromagnetické vlnění. Rozlišují se krátké, střední a dlouhé vlny záření. Infračervené paprsky se šíří rychlostí světla a mají dosah několik desítek metrů. Prostupnost zdmi je omezená, jejich využívání tedy také. Ultrazvukový signál Ultrazvuk je zvuk na prahu lidského slyšení s frekvencemi 20 khz až 1000 MHz. Zvuk se šíří pomaleji než u infračerveného záření nebo rádiových signálů, a to rychlostí 330 m/s. Při nárazech na překážky se signál odráží, dosah signálu je silně omezen výkonem vysílače. Ultrazvukové vysílače a přijímače jsou laciné, a proto jsou vhodné pro komerční využití. Rádiový signál Rádiové vlny představují část elektromagnetického spektra s kmitočty od 75 khz a 10 GHz a mohou být využívány jako nosné vlny pro bezdrátový přenos dat. K přenosu informace se může využít mnoho druhů modulace, většinou popisovaných jako frekvenční, amplitudové nebo fázové. Rádiový signál ve většině případů prostupuje zdmi, proto se může využívat nejen v uzavřených prostorech [1]. 15

16 2.2 Bezdrátové systémy Existuje několik druhů systémů využívajících rádiových signálů, rozdílných v možném využití podle prostředí i výsledné přesnosti GSM Globální Systém pro Mobilní komunikaci je standard pro mobilní telefony, od předcházejících technologií se liší především tím, že signální i hovorové kanály jsou digitální, jedná se tedy o druhou generaci mobilních telefonů, tzv. 2G. GSM je buňková síť, to znamená, že mobilní telefony se připojují do této sítě s použitím nejbližší buňky. GSM komunikace probíhá na několika radiových frekvencích. Existují čtyři velikosti buněk, a to makro, mikro, piko a deštníkové buňky. Velikost pokrytého území se liší podle prostředí a záleží na výšce antény, výkonu antény a podmínkách šíření. Velikost pokrytí se pohybuje od několika stovek metrů až po několik desítek kilometrů [2]. Identifikace buňky Tato metoda se dá aplikovat tam, kde je síť tvořena buňkami, například právě GSM. Umístění přijímače se zjistí ze známé polohy vysílačů a jejich dosahu. Přesnost je přímo úměrná velikosti buňky. Větší přesnosti se dosáhne, pokud se signál přijme od více vysílačů, ještě větší přesnosti se dosáhne, pokud se jednotlivé buňky překrývají. Tato metoda je velice jednoduchá, ale její přesnost není vysoká. Využití této metody lze najít ve venkovních prostorách i v budovách a přesnosti se pohybují v řádech desítek nebo stovek metrů [3] GPS Global Positioning System, původně označováno NAVSTAR GPS, je globální družicový polohový systém, provozovaný Ministerstvem obrany USA, s nímž lze určit polohu kdykoliv a kdekoliv na Zemi s přesností do deseti metrů, s použitím dalších metod a rozšíření dokonce s přesností jednotek centimetrů. Z dnešních globálních družicových polohových systémů, kam dále patří ruský systém GLONASS, systém Evropské unie Galileo nebo čínský Compass, je GPS ve vývoji nejdále a dá se říct, že jako jediný funguje spolehlivě. Uplatnění nalezne zejména v navigaci a sledování různých objektů. Systém se dělí do tří segmentů: kosmického, řídícího a uživatelského. Kosmický segment Původně bylo zamýšleno 24 družic, nyní se ale využívá až mezních 32. Družice obíhají ve výšce km nad Zemí po šesti kruhových drahách a se sklonem 55. Jednotlivé dráhy jsou vzájemně posunuty o 60, na každé z nich je pět nebo šest nepravidelně rozmístěných pozic pro družici. Hlavní části družic jsou tři nebo čtyři velmi 16

17 přesné atomové hodiny, několik antén pro vysílání rádiových vln a komunikaci s ostatními družicemi, solární panely a baterie. Řídící a kontrolní segment Segment se skládá z několika částí, velitelství, řídicího střediska, tří povelových stanic a 18 monitorovacích stanic. Jeho účel je v monitorování kosmického segmentu, zasílání povelů družicím, provádění jejich manévrů a údržbě atomových hodin. Uživatelský segment GPS přijímače získávají signály z dohledných družic a na základě těchto dat a parametrů přijímače vypočítají polohu, nadmořskou výšku a přesný datum a čas. Komunikace se koná jen od družic k uživateli, GPS přijímač je tedy pasivní [4]. Time Differece of Arrival K určení polohy používá GPS metodu rozdílů v časech příchodů signálů (TDoA). Princip této metody vychází ze znalosti rychlosti šíření signálu, která je cca 300km/ms. GPS využívá několika seřízených družic, které ve stejný okamžik vyšlou na Zemi signál. Přijímač potom vypočítá svoji polohu podle toho, s jakým zpožděním signál přijme z jednotlivých družic. K určení polohy v rovině jsou potřeba tři vysílače, v prostoru čtyři. Díky nim lze stanovit všechny tři souřadnice bodu v prostoru, tedy zeměpisnou délku, zeměpisnou šířku a nadmořskou výšku. Princip výpočtu pro prostor je následující: Jsou k dispozici čtyři vysílače, tím pádem lze získat šest časových rozdílů (t 2 - t 1, t 3 - t 2, t 4 - t 3, t 3 - t 1, t 4 - t 2 a t 4 - t 1 ), z nichž pouze tři jsou nezávislé, tzn. zbývající lze dopočítat. Z rozdílů lze zkonstruovat šest rotačních hyperboloidů protínajících se v jednom bodě v prostoru. Postačí však libovolné tři [5] Systémy využívající WiFi infrastrukturu Systémy pro lokalizaci polohy v budovách využívající signálů WiFi nejčastěji určují polohu pomocí RSSI. Metoda vychází z proměření síly signálu radiově viditelných přístupových bodů. Využívá se závislost síly signálu na vzdálenosti od vysílače. Metoda je vhodná pro systémy pracující ve vnitřním prostředí [10]. Přesnost těchto metod se pohybuje v řádech metrů a závisí na několika aspektech. Více se o těchto metodách nachází v kapitole 4.2 [1] Bluetooth Bluetooth je technologie prvotně pro snadné připojení periferií a notebooků, která pracuje s rádiovými signály v pásmu 2,4 GHz stejně jako WiFi. Využívá FHSS modulaci, během jedné sekundy se provede1600 přeladění frekvence, tím se zabrání ztrátě dat při přetížení sítě. Využitelný dosah se pohybuje do deseti metrů. 17

18 Bluetooth lze využít i pro určování polohy a představuje laciné a snadné řešení. Každý jednotlivý přístroj s Bluetooth technologií má svoji adresu, kterou je identifikován. Tato zařízení se uloží do databáze na server, který je propojen s interní sítí. Po síti jsou pak posílány informace, kde se jednotlivá zařízení nachází, přesnost je do 10 metrů, jestliže je zařízení v dosahu více systémů, přesnost se zvýší [1] RFID RFID (Radio Frequency Identification) rádiofrekvenční systém identifikace je moderní technologie identifikace objektů pomocí rádiofrekvenčních vln. Tento systém lze úspěšně začlenit do mnoha odvětví a oblastí, kde je kladen důraz zejména na rychlost a přesnost zpracování informací a okamžitý přenos těchto načtených dat k následnému zpracování. To následně vede ke zvýšení přesnosti, rychlosti a efektivnosti obchodních, skladových, logistických a výrobních procesů. Informace jsou v elektronické podobě uloženy do malých chipů, nazývající se tagy. Z tagů lze načítat a mnohonásobně je přepisovat pomocí rádiových vln. Takovéto zpracování lze provést až u několika set tagů za minutu, to je rozdíl a velká výhoda oproti čárovým kódům. Tato technologie dokáže identifikovat objekty na větší vzdálenost bez přímé viditelnosti. V současnosti se RFID velmi rozvíjí a dochází k nasazení v mnoha oblastech trhu, největší uplatnění nachází v logistice, výrobě, sledování osob a objektů [6]. Aktivní chipy Aktivní tagy samy vysílají své údaje do okolí, to umožňuje miniaturní baterie s výdrží od jednoho roku do pěti let. Tato baterie však způsobuje menší odolnost na teplotu. Aktivní chipy jsou schopny identifikovat objekty až na 100 metrů, jsou však poměrně drahé. Paměť na chipu může dosahovat velikosti až 100 kb. Pasivní chipy Pasivní chipy jsou oproti aktivním výrazně levnější, vydrží déle, jsou méně náročné na obsluhu a více odolné. Akční vzdálenost tohoto druhu tagů je proměnlivá, pohybuje se od 0,5 m do 10 m, záleží, na jaké frekvenci štítky pracují. Paměť na chipu může mít velikost mezi 64 až 256 bity. Pasivní chipy nemají vlastní baterii, napájení je vyřešeno polem snímače, který periodicky vysílá pulsy anténou do prostoru, chip přijímaný signál využije k nabití svého napájecího kondenzátoru a pošle odpověď [6]. 18

19 3 Technologie Jedná se o specifikaci standardu od IEEE z roku 1997 pro bezdrátové sítě pracující v pásmu ISM. Původní standard nabízel rychlost až 2 Mb/s. Postupně začaly vznikat nové specifikace označující se x, kde x značí konkrétní standard. Jednotlivé standardy se od sebe liší parametry, jako jsou například přenosová rychlost nebo použitá modulace. Některé standardy jsou pouze vylepšením stávajících, to je případ i z roku 2004, které vylepšuje x o autentizační a šifrovací algoritmus (WPA2) [7]. Tabulka 1: Přehled standardů IEEE [7] Standard Vydáno [GHz] [Mbit/s] Fyzická vrstva IEEE ,4 2 DSSS a FHSS IEEE a OFDM IEEE b ,4 11 DSSS IEEE g ,4 54 OFDM a DSSS IEEE n ,4 nebo MIMO a OFDM a Je jednou z nejstarších specifikací WLAN. Poskytuje teoretickou rychlost 54 Mbit/s, pro dosažení této rychlosti se (prvně v paketové komunikaci) využila modulace OFDM. Pracuje v bezlicenčním pásmu 5 GHz, využívané frekvence jsou některé od 5,1 GHz do 5,9 GHz. V a lze využít až 8 nepřekrývajících se kanálů, což je velká výhoda oproti ostatním standardům. Další výhodou je, že zde nedochází k rušení od zařízení jako v jiných specifikacích (802.11b, g). Pro systémy určování polohy by tedy mohl být tento typ vhodný. Nevýhodou ovšem je, že se tato norma ne vždy může využívat, v některých zemích není dovoleno využití pásma 5 GHz nebo je dovoleno pouze z části nebo jen doplňkově [7] [8] b Doplněk pracující v pásmu 2,4 GHz s rychlostí 11 Mbit/s. Na fyzické vrstvě pracuje na principu DSSS s doplňkovým kódovaným klíčováním (CCK). Nezajišťuje kvalitu služeb (QoS) ani dostatečnou bezpečnost, v současné době již nestačí ani rychlostí. U všech WLAN platí, že rychlost se mění dynamicky podle momentální 19

20 rušivosti prostředí. Zde jsou možné rychlosti 11 Mbit/s, 5,5 Mbit/s, 2 Mbit/s, 1 Mbit/s. S nejvyššími rychlostmi tedy můžeme počítat pouze na kratší vzdálenost [7] [8] g V dnešní době stále ještě nejrozšířenější specifikace WLAN. Jde o rozšíření b, pracuje na stejném kmitočtu 2,4 GHz a je zpětně kompatibilní. Tento standard rozšiřuje b o doplňky d, e a i. Rychlost může být maximálně 54 Mbit/s, další podporované rychlosti jsou 48, 36, 24 Mbit/s (16-QAM), 18 a 12 Mbit/s (QPSK), 9 a 6 Mbit/s (BPSK). Vyšší rychlosti jsou na bázi OFDM, další rychlosti vyžadují DSSS z důvodu souladu s b. Může zde docházet k rušení od Bluetooth, bezšňůrových telefonů nebo mikrovlnné trouby. Využitelné kanály pro pásmo 2,4 GHz jsou v tabulce 2. Uvedeny jsou středy frekvencí. Tabulka 2: Kanály s frekvencemi g [7] [8] Kanál Frekvence [MHz] 2,412 2,417 2,422 2,427 2,432 2,437 2,442 Kanál Frekvence [MHz] 2,447 2,452 2,457 2,462 2,467 2,472 2,484 Česká republika může využívat prvních 13 kmitočtů. Avšak neznamená to, že je všech 13 pásem k dispozici, protože podle technologie rozprostřeného spektra znamená vysílání každého kanálu do rozsahu 22 MHz. Je vidět, že vzdálenost mezi jednotlivými kanály je 5 MHz, vysílání na jednom kanálu překrývá sousední čtyři. Pokud se tedy chce provozovat více přístupových bodů tak, aby se jejich signál překrýval, ale nerušil, musí se nastavit tak, aby pracovaly alespoň 5 kanálů od sebe. Pro lepší představu poslouží obrázek [7]. Obrázek 4: Překrývání kanálů na frekvenci 2,4 GHz Z předchozího obrázku je vidět, že je možné pracovat maximálně pouze s třemi nepřekrývajícími se kanály. To je nevýhoda pro systémy určování polohy, kde je u míst možného určení polohy požadavek na pokrytí co nejvíce přístupovými body. Zde by mohlo 20

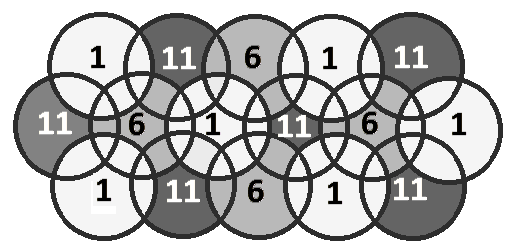

21 dojít k rušení. Jak postavit bezdrátovou síť efektivně z více přístupových bodů znázorňuje obrázek 5 [7] n Obrázek 5: Efektivní rozložení kanálů v b, g Jeden z novějších standardů, jehož cílem bylo vyrovnat se tehdejšímu Ethernetu a dosáhnout tak reálných rychlostí přes 100 Mbit/s. K tomu využívá úpravu fyzické vrstvy a podčásti vrstvy linkové, Media Access Control (MAC) podvrstvu tak, aby se docílilo reálných rychlostí přes 100 Mbit/s. Tato norma dokáže pracovat na obou předchozích frekvencích, 2,4 GHz i 5 GHz a je plně kompatibilní s a i g. Reálná maximální rychlost je na fyzické vrstvě 600 Mbit/s, reálná přenosová rychlost se pohybuje okolo 130 Mbit/s. Zvýšení rychlosti se dosahuje použitím MIMO technologie, která využívá více vysílacích a přijímacích antén [8]. 21

22 4 Současné systémy určování polohy v a 2,4 GHz WiFi technologie prošla v posledních letech značným vývojem od rychlosti až po bezpečnost. WiFi sítě se ovšem nepoužívají jen pro zajištění mobilního připojení k internetu, ale k mnoha dalším účelům. Jedním z nich je i určování polohy. Využití stávající WiFi infrastruktury vede ke snížení nákladů. V této kapitole jsou popsány systémy určování polohy, které pracují na standardu v pásmu 2,4 GHz. Vysvětlen je princip fungování, možné využití a přesnosti jednotlivých metod. 4.1 RTLS Real Time Locating Systém jsou systémy, které slouží ke sledování pozic majetku, osob, zařízení v reálném čase pomocí elektronických zařízení, a to aktivních RTLS tagů. Tato technologie, určená pro využití v budovách a areálech, dosahuje přesnosti v řádech metrů, někdy dokonce v řádech decimetrů. Technologicky se jedná o aktivní RFID technologii. Lokalizace osob a předmětů pomocí RTLS v podnikové WiFi síti optimalizuje obchodní procesy a snižuje provozní náklady RTLS dle infrastruktury Podle používané bezdrátové infrastruktury se mohou RTLS dělit do dvou skupin: proprietální systémy a systémy používající standardizovanou infrastrukturu. Proprietální systémy Vyžívající pro svou činnost speciální jednoúčelovou bezdrátovou infrastrukturu na frekvencích 433, 860 a 900 MHz a 2,4 GHz. Nevýhodou těchto systémů je zmíněná jednoúčelovost, infrastruktura slouží pouze pro potřeby RTLS, což je finančně náročné. Systémy používající standardizovanou infrastrukturu Používají ZigBee (2,4GHz), UWB (Ultra Wide Band) nebo WiFi. RTLS na těchto sítích odstraňují nevýhodu zmíněnou v předešlém případě, tyto sítě jsou univerzální, tedy levnější a s daleko větší možností využití. [10] 4.2 Metody určení polohy v V technologii se může využít několik metod k lokalizaci, podrobně je popsána hlavně RSSI. 22

23 4.2.1 Identifikace buňky v Metoda popsaná v kapitole se může využít i ve vnitřních prostorách s využitím WiFi. V g mají buňky velikost 30m, přesnost je tedy nejhůře právě 30m. Při průniku několika buněk nad přijímačem se výsledná přesnost výrazně zlepší. Ani to však nepomůže, aby tato metoda byla ve vnitřních prostorách reálně využitelná [3] RSSI (Received Signal Strength Indication) Základní princip této techniky je v proměření síly signálu od přístupových míst z aktuálního bodu a porovnáním s daty z mapy signálů uloženými v systému. Metoda je založena na fyzikálním principu, kdy přijatý výkon klesá se vzdáleností od vysílacího zařízení podle vztahu: L(d) [db] d [m] ( ) ( ) (1) ztráty šířením vzdálenost od vysílací antény n [-] spádový koeficient [9] Získání mapy pokrytí Získat mapu signálů prostředí lze dvěma způsoby. Korelace prostředí je první a modelování signálu druhá. Každá má své výhody i nevýhody. U obou metod závisí dosah pouze na ploše, kde jsou rozmístěny vysílače. Korelace prostředí Je známá též pod označením otisk prstu (Fingerprint). Dělí se do dvou částí, na fázi mimoprovozní (Offline Phase) a fázi v reálném čase (Real time Phase). V průběhu první části se změří signály důležitých míst a spolu se souřadnicemi uloží. Nejlépe je měřit místa v různých směrech, aby se vyhnulo rušení a stínění. Výsledkem této fáze je získání obrazu intenzity signálu pro každý přístupový bod. Správné a důsledné proměření míst má zásadní vliv na přesnost metody. Ve fázi reálného času změří přijímač signály přístupových míst a porovnává je s daty z offline verze. Určení nejpřesnější polohy zajišťuje vhodný algoritmus. Přesnost této metody se pohybuje v rozmezí jednoho až tří metrů v závislosti na velikosti a obsazení prostoru. Velkou nevýhodou této metody je časová a finanční náročnost. Jak při instalaci nových přístupových bodů nebo úpravách stávajících anebo stavebních úpravách prostor musí být prostředí proměřeno znovu [1]. Modelování signálu Tento postup je rychlejší a jednodušší než předešlý. Stačí znát pouze reálné souřadnice přístupových bodů. Mapa signálů prostředí se vypočítá pomocí modelů šíření 23

24 vln. Útlum signálu v závislosti na vzdálenosti je popsán empirickými modely. Jenomže ty lze použít jen omezeně. V málo členitých prostředích, například chodbách, by tato metoda byla docela spolehlivá. Přesnost by byla několik metrů, takže by se o této základní verzi dalo uvažovat. Naproti tomu v členitějším prostředí uvnitř budov nebo prostornějších areálech by se přesnost rapidně zhoršila, protože empirické modely nedokážou popsat věrohodně signál procházející různými materiály. Vylepšení tohoto postupu se dosáhne pomocí softwaru, který v plánu rozezná zdi. Čím více detailů je schopna aplikace rozeznat, tím se samozřejmě signál v bodech zpřesní, znamená to ale také více výpočtů a delší čas na provedení matematických operací. Základem je digitální plán prostoru obsahující souřadnice důležitých bodů a zdí. Pro každý bod lze určit vzdálenost od protilehlé stěny. Změřená data jsou poté porovnána v modelu a postup je totožný jako u metody korelace [1]. Porovnání metod I přes popsané vylepšení je dosažitelná přesnost průměrně u metody modelování menší. Srovnatelné přesnosti se dá dosáhnout v nečlenitém terénu, kde je přímá viditelnost na přístupové body. Pro přesnější lokalizaci je tedy vhodnější metoda korelace prostředí. 24

25 5 Popis existujících systémů V této kapitole jsou popsány existující produkty k lokalizaci polohy. Jsou popsány technické parametry, prostředí, v kterém mohou běžet, možné přesnosti apod. Vybrány byly systémy Westico a Ekahau 5.1 Ekahau RTLS Ekahau lokalizační systém od stejnojmenné finské firmy je plně automatický systém, který neustále monitoruje polohu předmětů a osob v dané oblasti. RTLS je zpravidla tvořen datovou sítí, tagy, referenční zařízení pro lokalizaci tagů, serverem a aplikačním software koncových uživatelů. Jako referenční zařízení pro lokalizaci tagů využívá Ekahau RTLS existující přístupové body WiFi sítě ( a/b/g/n), to snižuje náklady na pořízení systému a stejně tak zjednodušuje instalaci infrastruktury [11] Architektura Ekahau RTLS Na následujícím obrázku je vidět architektura systému Ekahau. Lze vypozorovat rodělení Ekahau modulů, spolupráci s jinými technologiemi Využití Ekahau RTLS Obrázek 6: Architektura Ekahau[11] Ekahau lokalizační systém lze využít v různých odvětvích. Níže je výpis nejběžnějších. 25

26 Rychlé nalezení Ekahau RTLS představuje snadnou formu pro lokalizaci lidí a jiných objektů a zkracuje dobu, potřebnou pro vyhledání důležitých předmětů a inventáře. Ekahau RTLS může zaručit, že sledované objekty budou vždy k nalezení. Zlepšený tok informací Poloha objektů je automaticky aktualizována a jednoduše může být předána jiným systémům nebo personálu. Předměty jsou tak využívány efektivněji. Lepší využití majetku Systém umožňuje informovat a evidovat, kde se vyskytují důležité předměty, to je užitečné ve zdravotnictví nebo ve výrobě. Podobně by se dalo uvažovat také v prevenci před krádežemi Bezpečnost V případě kritické situace je možné pomocí nouzového volání shromáždit zaměstnance nebo pacienty na bezpečná místa [11] Komponenty Ekahau Ekahau RTLS se dělí do několika komponent, každá má za úkol odlišnou činnost a dohromady se skládají v jednu robustní aplikaci. Ekahau RTLS Controller Ekahau RTLS Controller (ERC) je srdcem celého systému. Uchovává centrální databázi, všechny algoritmy, správu tagů, podniková pravidla, řízení komunikace, API pro integrování s jinými systémy, síťové připojení a pravidla a mnoho dalších důležitých funkcí. Tagy komunikují a jsou řízené ERC [13]. Ekahau Vision Ekahau Vision je webová aplikace, ve spojení s nástrojem pro určování polohy (EPE) pomáhá okamžitě lokalizovat lidi a objekty na jakémkoliv počítači v síti. Vision napomáhá zaměstnancům lokalizovat vybavení, inventář, klíčové členy personálu nebo jiné důležité objekty. Podle podnikových pravidel může alarmovat pracovníky. Pro lepší orientaci pracovníků zviditelňuje kritické objekty a procesy a je schopno optimalizovat používání předmětů a pracovní proces v organizaci. Data poskytuje ve vizualizovaném interaktivním rozhraní prohlížeče. Vizuální rozhraní znázorňuje s použitím aktuálních půdorysných výkresů přesné údaje o lokalizaci sledovaných objektů v reálném čase, časové údaje o aktualizaci posledního místa, a další parametry (typ zařízení) [14]. 26

27 Ekahau Tracker Ekahau Tracker je aplikace koncových uživatelů a sleduje předměty a osoby. Převádí lokalizační data na použitelné informace. Tracker informuje bezpečnostní zaměstnance, když se osoba nebo předmět dostane do nepovolené oblasti. Tracker zaznamenává pohyb všech sledovaných bodů tagů a tvoří přehledy pro pozdější vyhodnocení a kontroly práce [11]. Ekahau Finder Ekahau Finder je taktéž aplikace pro koncové uživatele pro okamžité určení polohy osob a objektů, ale pomocí kteréhokoliv standardního webového prohlížeče. Má jednoduše použitelné uživatelské rozhraní, které lze přizpůsobit pro různé seznamy k vyhledávání. Dálkově umožňuje aktivovat LED a bzučáky v sledovacích čipech. Finder tedy slouží k automatizaci vyhledávání různých věcí [11] Parametry systému Bezpečnost Podporuje WPA2-PSK a další bezpečnostní bezdrátové protokoly. Přesnost Ověřené a testované algoritmy jsou velmi přesné. Otevřenost Flexibilní API umožňuje snadnou integraci do kteréhokoliv podnikového systému. Úspornost Využívá existující WiFi infrastrukturu [12] Algoritmus v Ekahau Algoritmus využívá Multi-Hypotheses tracking a pracuje tak, že pro každý sledovaný objekt neustále zjišťuje možnou polohu. Používá přitom síly signálů přístupových bodů podle metody RSSI. Každé možné poloze přiřadí algoritmus hodnotu podle pravděpodobnosti správného určení skutečné polohy. Sleduje přitom všechny možné činitele, např. vlastnosti prostředí, historii signálů, pohyb tělesa nebo rozdíly způsobené mobilním zařízením. Algoritmus také vylučuje z průběhu výpočtů nesmyslné pozice (např. polohy na druhém konci areálu apod.) z důvodu velké výpočetní náročnosti při sledování velkého množství objektů. Přesnost při sledování tisíců objektů a lidí je obvykle od jednoho do tří metrů. Kde je menší signál nebo vyžadována větší přesnost, mohou se umístit pomocné signální majáky, které mají unikátní signál a dosahovaná přesnost s nimi potom je do jednoho metru. Je to levný způsob zpřesnění polohy [15]. 27

28 5.1.6 Požadavky na systém Bezdrátová síť: standardní síť Wi-Fi a/b/g. Ekahau Positioning Engine (EPE) server: CPU alespoň 2GHz Intel Pentium, 1GB RAM, 500MB HD, Windows XP Professional, Windows 2000, nebo Windows 2003 Server. Ekahau Site Survey laptop: CPU alespoň 1GHz Intel Pentium, 1GB RAM, 500MB HD, Windows XP Professional nebo Windows Sledovaná zařízení: Ekahau tagy T201, T301 a podporovaná zařízení WiFi [12]. 5.2 Westico Visibility System Westico Visibility System umožňuje sledování majetku, osob a zařízení v reálném čase ve standardní WiFi síti. Pro určování polohy používá malé wifi tagy s dlouhou životností baterie. Tato technologie je určena k lokalizaci objektů primárně vevnitř budov a v rámci areálů. Systém typicky dosahuje přesnosti v řádu jednotek metrů. Systém rovněž podporuje velmi efektivní bezdrátový sběr dat ze senzorů, jimiž jsou tagy osazeny. Technologicky se jedná o aktivní RFID technologii [16] Princip systému Pro stanovení polohy systém využívá techniku RSSI. Pro správnou funkci přesné lokalizace tagů je nutné mít v každém sledovaném místě signál nejméně od tří přístupových bodů bezdrátové sítě. Tagy v pravidelných mezičasech pasivně skenují prostor a data předají serveru, který z nich určí polohu. Data jsou poté uložena na SQL server, odkud jsou přes datová rozhraní přístupná uživatelům Topologie systému Stejně jako naprostá většina jiných RTLS systémů, je i Westico Visibility System založen na bezdrátové infrastruktuře. Tagy touto sítí posílají data na lokalizační server, který je dále zpracuje a polohu spolu s dalšími vlastnostmi tagů zprostředkuje dalším aplikacím. Výhodou tohoto systému je, že využívá už vybudovanou WiFi síť standardu b/g a ušetří tak náklady. 28

29 5.2.3 Vlastnosti systému Poskytování dat Obrázek 7: Topologie Westico Visibily System Systém poskytuje data odkudkoli a z jakéhokoli zařízení, které je vybaveno webovým prohlížečem. Je možno získat data o aktuální poloze objektů, údaje ze senzorů, trasy sledovaných objektů, historická data nebo definované události. Zobrazení údajů Kombinací interních map a Google Map je možné sledovat objekty v rozsáhlé oblasti na podkladu Google Map. V nejdetailnějším rozlišení je možno objekty vidět s rozlišením až na jednotlivý kancelářský nábytek. Systém interně pracuje se zeměpisnými souřadnicemi Westico tagy Tagy mají vlastní miniaturní baterii, která vydrží podle používání až pět let. Aby se spotřeba energie co nejvíce snížila, je základním režimem tagů spánek, kdy tag není připojen k síti. Do aktivního režimu přejde buď plánovaným probuzením časovače anebo aktivací některého senzoru. V aktivním režimu dochází k přenosu dat, který je velmi krátký, přenáší se jeden datový paket, takže i v aktivním režimu tagy zatěžují síť jen minimálně. Tagy lze osadit senzory a systém z nich může sbírat různá data, to se hodí v rozsáhlých areálech. Tagy jsou standardně osazeny senzory teploty a detektorem 29

30 sabotáže, který reaguje na pokus o odstranění tagu. Další typy senzoru jsou pohybový a nárazový, jímž lze nastavit mezní hodnoty. Pokud je tag ve WiFi síti, pracuje v aktivním módu, jinak se data ukládají do paměti tagu a na server se přenesou až ve chvíli, kdy se tag dostane do dosahu sítě. Vnější dosah Vnitřní dosah Infrastruktura Max. vysílací výkon Bezpečnost Kryptování Frekvence UHF Tabulka 3: Technické parametry Westico Visibily System [17] 200 m 40 m b/g +20 dbm / 100mW WEP, WPA1 & WPA2 Personal, EAP-TLS pro WPA1 & WPA2 Enterprise AES-128, RC4, MD5, SHA-1, CRC MHz (Evropa), MHz (US) Senzory teploty -30 C až + 70 C / přesnost ± 2 C Senzory vlhkosti 0 až 100%, přesnost ± 3% RH Provozní teplota -30 C až + 70 C Vlhkost Napájení Životnost baterie Rozměry Hmotnost Využitelná platforma 0 až 100%, kondenzující 3,6 V primární lithiová baterie 1 až 5 let v závislosti na četnosti vysílání 80 x 50 x 19 mm 53 g včetně baterie Westico Visibility Platform je sestavena na J2EE technologii, tím pádem je Westico Visibility System na platformě nezávislý. Může tedy být nainstalován na servery Windows, Linux i Unix. Další výhody platformy jsou škálovatelnost, vysoká dostupnost systému, robustnost, bezpečnost [16]. 30

31 6 Mobilní zařízení Mobilní zařízení jsou další z mnoha technických vynálezů, jejichž vývoj jde strmě kupředu. Jsou to malé bezdrátové elektrické přístroje s vlastním napájením a slouží různým potřebám. Bez těchto zařízení si dnes už prakticky nelze představit život. Mezi takovéto aparáty patří zejména mobilní telefony, notebooky, netbooky, PDA, tablety a MP3 přehrávače. 6.1 Mobilní telefony a smartphony Původně to byla někdy až dost odlišná zařízení, v dnešní době se ale rozdíly mezi těmito stroji pomalu smazávají Mobilní telefony Dnešní mobilní telefony už dávno nejsou jen krabičkou s anténou pro telefonování a psaní textových zpráv, ale zvládají daleko pokročilejší funkce, samozřejmostí jsou y a internet, různorodé aplikace, podpora multimédií nebo fotoaparát. Mobily jsou založeny na standardu GSM, využívají buňkovou síť. Uživateli zpřístupní její služby mobilní operátor pomocí SIM karty. V současném vývoji mobilů se zdokonaluje každá oblast. Uvedu popis několika aktuálních mobilních technologií. GPRS je mobilní datová služba standardu GSM. Také bývá označována 2,5 G technologie. Pro uživatele je důležitá zvýšením rychlosti datových přenosů. EDGE je další stupeň vývoje GSM (2,75 G) po GPRS. EDGE obsahuje několik nových metod a zlepšení, která vedou k dalšímu zvýšení rychlosti přenosu dat. UMTS je následník GSM, spadá do 3 G, služby třetí generace přenáší obojí (hlas i data). HSDPA je protokol označovaný 3,5 G, podstatně zvyšuje rychlost pro download UMTS. HSUPA je nástavba protokolu 3 G, zvyšuje rychlost pro upload Smartphony Smartphone neboli chytrý telefon je takový mobilní telefon, který poskytuje pokročilé funkce. Charakteristickým rysem chytrých telefonů je přítomnost operačního systému, ten umožní instalaci dalších doplňků. Mezi nejpoužívanější operační systémy smartphonů patří Android, Windows Mobile, Symbian OS, ios, nebo PalmOS. Výhody smartphone Chytré telefony budou napřed oproti stálým, budou podporovat nejnovější technologie Možnost vlastní tvorby aplikací pro konkrétní operační systém 31

32 Nevýhody smartphone Výdrž baterie Rozměr zařízení Cena stroje a některých aplikací 6.2 PDA PDA (Personal Digital Asistant), jinak označovaný jako kapesní počítač nebo palmtop, je přístroj umožňující podobné funkce jako stolní počítače. Původním účelem PDA byla organizace času a kontaktů, dnes jsou daleko výkonnější a umí aplikace různého druhu. PDA jsou jen nepatrně větší než mobilní telefony, ale umějí toho několikanásobně více. PDA rozlišuje tři druhy paměti: RAM je závislá na zdroji energie, slouží pro potřeby OS i uživatele ROM není závislá na zdroji energie, využívá se jako "bezpečné" úložiště dat (OS) Rozšiřovací karta Některé PDA obsahují modul GSM/GPRS a slot na SIM kartu, takže je lze provozovat i jako mobilní telefon nebo připojení k internetu. V dnešní době se PDA využívají často jako GPS přijímač, k některým se lze připojit externě, např. pomocí Bluetooth. Nejčastěji používané operační systémy pro PDA jsou Windows Mobile, Android, PalmOS a Symbian OS, je možno na PDA rozjet i Linux [18]. 6.3 Vývoj aplikací pro mobilní zařízení Aplikace pro mobilní zařízení se vyvíjí na několika platformách. Nyní jsou nejvíce využívané Android, donedávna Windows Mobile (začíná vývoj pro Windows Phone) a Symbian OS. Každá platforma potřebuje pro tvorbu své specifické nástroje, mezi které patří programovací jazyk a pomocné frameworky. Nástroje jsou za různé ceny, některé jsou úplně zadarmo nebo i se zdrojovými kódy, za jiné se platí Android Android je platforma pro mobilní zařízení založená na Linuxovém jádru (nyní jádro 2.6) vyvinutá společností Google. Pro vývoj aplikací pro Android platformu je zapotřebí SDK Android, které umožňuje tvořit aplikace primárně v jazyce Java s možným využitím knihoven od Google. 32

33 Architektura systému Android Hlavní části Androidu: Obrázek 8: Architektura systému Android Aplikační framework: pro snadné využití komponent a jejich případnou výměnu Virtuální stroj Dalvik: je JAVA virtual machine optimalizovaná pro mobilní zařízení. Integrovaný web prohlížeč Optimalizovaná grafika SQLite: databázový mini server pro uložení a zpracování strukturovaných dat Podpora multimédií: formáty audio, video a obrazu GSM telefonie, Bluetooth, EDGE, 3G, WiFi (závislé na hardwarové podpoře) Plnohodnotné vývojové prostředí: emulátor zařízení, nástroje pro ladění, výkonnostní a paměťové profilování, prostředí Eclipse pro vývoj android aplikací Android je dodáván s balíkem základních aplikací ( klient, SMS, kalendář, mapy, web prohlížeč, kontakty), které lze nahradit či doplnit. Běžně se doplňkové aplikace získávají z online obchodu Android Market [19] Symbian Symbian je svobodný operační systém pro mobilní zařízení. V současnosti se jedná o operační systém reálného času (RTOS). Existuje několik verzí Symbianu. Ty se liší podle typu přístroje, kde je systém nainstalován. Až na výjimky tak nelze 33

34 používat stejné aplikace na různých verzích. Donedávna byl Symbian využíván nejvíce v zařízeních značky Nokia, to se ovšem změní potom, co Nokia ohlásila partnerství s Microsoftem. Symbian aplikace se vyvíjejí nejvíce v jazyce C++ s frameworkem Qt přes SDK Symbian. Další možné programovací jazyky jsou Python, Java ME, Ruby a jazyky založené na technologii.net [20] Windows Mobile Windows Mobile je operační systém z dílny Microsoft, který je založen na Windows CE (WinCE). Má vzhled odvozený od klasických Windows desktopových počítačů. Poslední vydaná verze je 6.5.5, systém se dále nevyvíjí, Microsoft se soustředí na vývoj Windows Phone. Zařízení využívající Windows Mobile musí mít nainstalováno.net Compact Framework podle verze OS. Pro.NET Compact Framework je možné vytvářet aplikace v prostředí Visual Studio do verze 2008, v novějších verzích již vývoj není podporován. Programování lze zvolit nativní (v jazyce C++) nebo v řízeném kódu (jazyky C# nebo Visual Basic). K programování je zapotřebí využít některou verzi balíku Windows Mobile SDK, který v sobě má nástroje potřebné pro tvorbu a ladění mobilních aplikací, např. emulátor zařízení, krokování aplikace za běhu a další [21] Windows Phone Obrázek 9: Mobil s OS Windows Mobile Windows Phone 7 je nástupcem Windows Mobile. Má nové jádro a od Windows Mobile se liší ve spoustě vlastností. Funkce jsou logicky uspořádané podle nejčastějších 34

35 aktivit do tzv. hubů, mezi které patří např. kontakty, hry, kancelář, obrázky, hudba a video a Marketplace, které usnadňují a zpříjemňují práci. Jako samozřejmost je už zde podpora sociálních sítí (Facebook, Twitter), Windows Live Messenger. Tento systém je poměrně nový, vývoj neustále probíhá a např. pro Českou republiku ještě není plná podpora. Pro tvorbu do tohoto systému je potřeba technologií Silveright a Microsoft XNA a vývojového prostředí Visual Studio 2010, programovací jazyky mohou být různé, nejčastěji budou využívány C# a Visual Basic [22]. Obrázek 10: Windows Phone 35

36 7 Návrh systému pro určení polohy do mobilního zařízení V této kapitole je vysvětlen základní postup při tvorbě lokalizačního software pro mobilní zařízení. Je popsáno na jaké atributy se zaměřit, které možnosti uvažovat a na jaká omezení si dát pozor. Uvažuje se, že metodou určení polohy je RSSI. 7.1 Cílové zařízení Před začátkem vývoje je nutné určit, v jakém cílovém zařízení a na jaké platformě výsledná aplikace poběží a podle toho zvolit nástroje pro tvorbu. Důležitým faktorem v tomto bodě plánu jsou také finanční možnosti a požadovaná náročnost software. Pro některé programy budou stačit omezené free prostředky, pro náročnější už se vyplatí zakoupit pokročilejší pomůcky. O vývojových prostředcích se více píše v kapitole 6.3. Při návrhu funkčností by se měl brát v potaz také výkon těchto strojů. 7.2 Mapové podklady Při přípravě mapových materiálů pro mobilní zařízení je třeba dbát na jistá omezení, která z používání těchto aparátů vychází, na něž bychom u daleko větších stolních počítačů těžko narazili. Důležitým parametrem pro korektní spuštění programu je omezená velikost obrazového souboru. Mobilní zařízení totiž umějí zpracovávat jen omezeně velké soubory. S tímto problémem souvisí i následující, kde se projeví další vlastnost mobilních zařízení, a sice velikost displejů. Ta se pohybuje okolo 10 cm přes úhlopříčku a z těchto důvodů by se v mapách měly vyskytovat pouze důležitá místa a stavby a mapy by celkově neměly být zbytečně složité. 7.3 Přístupové body Pro přesnou funkčnost je nutné mít přístupové body dobře vybrané z hlediska umístění a vyzařovaného výkonu Rozmístění přístupových bodů Rozmístění přístupových bodů je klíčovou vlastností vedoucí k určování správné polohy. Pro určování polohy je nejvýhodnější, aby mapovanou oblast pokrývalo co nejvíce přístupových bodů. To je ovšem v rozporu se vzájemným rušením přístupových bodů, viz kapitola 3.3. Před vybráním spolupracujících přístupových bodů (AP) je tedy nutné zanalyzovat současnou infrastrukturu a v případě nutnosti provést možné úpravy. 36
