1 LC Sweex Wireless LAN PC Card 54 Mbps Úvod Děkujeme vám za zakoupení této karty Sweex Wireless LAN PC Card 54 Mbps. Tato karta PC Card umožňuje snadno a bleskurychle nastavit bezdrátovou síť. Karta PC Card vyhovuje všem mezinárodním standardům pro bezdrátovou komunikaci, například IEEE b, IEEE g a CE. Karta Sweex Wireless LAN PC Card 54 Mbps je kompatibilní se všemi hlavními operačními systémy a umožňuje maximální přenosovou rychlost dat 54 Mb/s, což je více než dostatečné například pro bezdrátovou komunikaci s Internetem. V závislosti na podmínkách má karta PC Card dosah až 30 metrů uvnitř budov a 50 metrů venku. Pokud jde o zabezpečení, karta PC Card je kompatibilní s protokolem WEP 64/128 bitů, což znamená, že data jsou před přenosem zašifrována. Doporučujeme vám nejprve pečlivě přečíst tuto příručku, abyste zajistili správné používání tohoto výrobku. Pokud i po přečtení příručky narazíte na potíže při instalaci nebo používání výrobku, naleznete další informace na našem webu: Obsah balení Před zahájením instalace nejprve zkontrolujte, zda jsou v balení přítomny všechny části. Krabice by měla obsahovat následující součásti: Sweex Wireless LAN PC Card 54 Mbps Disk CD-ROM s ovladači a podrobnou příručkou v angličtině Tuto příručku Pokud by některá z výše uvedených částí chyběla, obraťte se na svého dodavatele. Technické údaje Podporuje: IEEE b a IEEE g Maximální rychlost přenosu dat: 54 Mb/s Automatické snížení přenosové rychlosti Čipová sada Ralink 32bitové rozhraní Cardbus, verze PCI 2.2 Zabezpečení: 64/128bitové šifrování dat WEP, WPA, AES a IEEE 802.1x Anténa: Integrovaná anténa pro vysílání a příjem Evropa: 13 kanálů, Severní Amerika: 11 kanálů Modulace 11g: OFDM s BPSK, QPSK Modulace 11b: BPSK, QPSK, CCK Měřená bitová chybovost: 1E-5 při -83 dbm Kmitočet pásma ISM: 2,412-2,472 GHz Podporuje: Windows 98SE, 2000 a XP 74

Karta Sweex Wireless LAN PC Card 54 Mbps je kompatibilní se všemi hlavními operačními systémy a umožňuje maximální přenosovou rychlost dat 54 Mb/s, což je více než dostatečné například pro

2 Další parametry 2 x LED dioda: TX/RX a propojení Přenosová kapacita: 16 dbm při 11 Mb/s, 12 dbm při 54 Mb/s Spotřeba: Tx: 520 ma, Rx: 425 ma Citlivost přijímače: Min. -82dBm při 11Mb/s (při BER 10 %) Min. -72dBm při 54 Mb/s (při BER 10 %) Provozní teplota: 0-60 C Maximální vlhkost vzduchu: 90% Rozměry: 150 x 18 x 151 mm (d x v x š) Certifikace: FCC, CE Instalace Instalace závisí na použitém operačním systému. V této příručce jsou popsány způsoby instalace pro následující operační systémy: Windows 98 Second Edition Windows 2000 Windows XP (Home a Professional) Důležité! Vývoj hardwaru a softwaru je nesmírně rychlý, proto se před instalací ujistěte, že je váš operační systém aktuální. Zjistíte to velice snadno spuštěním aplikace Internet Explorer a výběrem příkazu Windows Update v nabídce Tools. Postup instalace Doporučujeme před připojením hardwaru nejprve nainstalovat software a ovladače. Vložte přiložený disk CD-ROM do jednotky CD-ROM. Automaticky se zobrazí obrazovka možností. V této nabídce vyberte první možnost Install software a klepněte na tlačítko Open. Pokud se úvodní obrazovka nezobrazí automaticky, klepněte na tlačítko Start a potom vyberte příkaz Run. Do zobrazeného okna zadejte příkaz X:\setup.exe (kde X je písmeno označující jednotku CD-ROM). 75

-72dBm při 54 Mb/s (při BER 10 %) Provozní teplota: 0-60 C Maximální vlhkost vzduchu: 90% Rozměry: 150 x 18 x 151 mm (d x v x š) Certifikace: FCC, CE Instalace Instalace závisí na použitém operačním

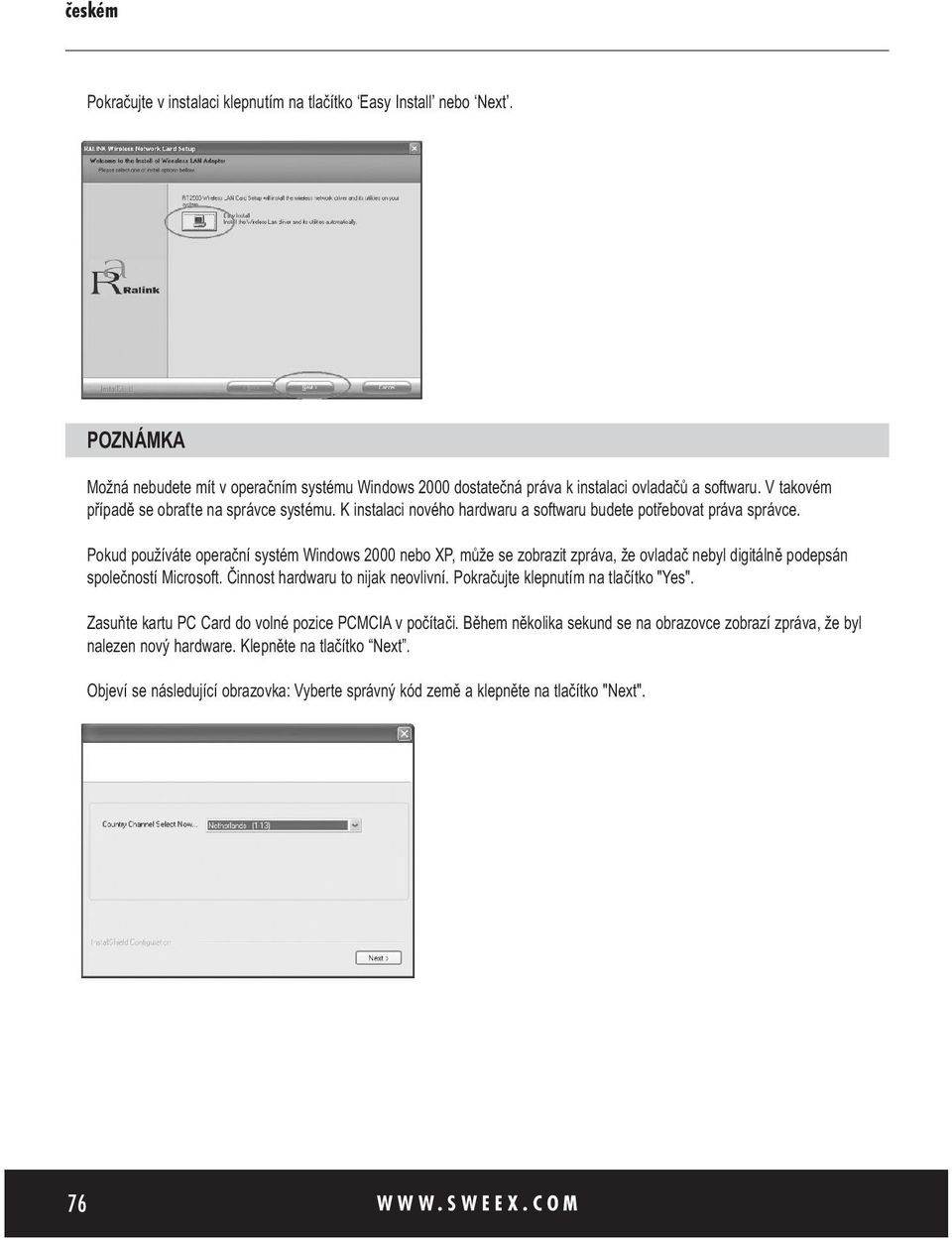

3 Pokračujte v instalaci klepnutím na tlačítko Easy Install nebo Next. POZNÁMKA Možná nebudete mít v operačním systému Windows 2000 dostatečná práva k instalaci ovladačů a softwaru. V takovém případě se obraťte na správce systému. K instalaci nového hardwaru a softwaru budete potřebovat práva správce. Pokud používáte operační systém Windows 2000 nebo XP, může se zobrazit zpráva, že ovladač nebyl digitálně podepsán společností Microsoft. Činnost hardwaru to nijak neovlivní. Pokračujte klepnutím na tlačítko "Yes". Zasuňte kartu PC Card do volné pozice PCMCIA v počítači. Během několika sekund se na obrazovce zobrazí zpráva, že byl nalezen nový hardware. Klepněte na tlačítko Next. Objeví se následující obrazovka: Vyberte správný kód země a klepněte na tlačítko "Next". 76

Pokud používáte operační systém Windows 2000 nebo XP, může se zobrazit zpráva, že ovladač nebyl digitálně podepsán společností Microsoft. Činnost hardwaru to nijak neovlivní.

4 Dokončete instalaci klepnutím na tlačítko Finish. Zobrazí se okno Utility Selection. Zde můžete zvolit buď konfiguraci prostřednictvím dodaného softwaru, nebo pomocí konfiguračního softwaru systému Windows XP. Postup konfigurace je podrobněji popsán v podrobné příručce v angličtině na disku CD-ROM. Zabezpečení Zabezpečení lze nastavit na 64- nebo na 128bitové šifrování. Doporučujeme vám použít 128bitové šifrování. Použití protokolu WEP (Wireless Encryption Protocol) vyžaduje další kapacitu počítače, proto bude výkon o něco nižší než bez použití šifrování WEP. Nicméně v praxi to bude sotva patrné. POZOR! Před nakonfigurováním šifrovacích kódů je třeba nejprve nastavit nové šifrovací kódy ve směrovači. Jestliže jsou ve směrovači šifrovací kódy již nastaveny, lze tyto kódy vyplnit pro nový bezdrátový produkt. 77

Postup konfigurace je podrobněji popsán v podrobné příručce v angličtině na disku CD-ROM. Zabezpečení Zabezpečení lze nastavit na 64- nebo na 128bitové šifrování.

5 Nastavení šifrování WEP Nastavte položku Authentication Mode na hodnotu Shared Key. Potom nastavte "Key length" na 64 nebo 128 bitů. Do pole Key Value #1 vyplňte číselný kód pro ochranu šifrováním. Pro 64 bitů musíte vyplnit 10 znaků a pro 128 bitů 26 znaků. Použít lze náhodná čísla od 0 do 9 včetně a písmena od A do H včetně. Vyplňte alespoň jedno a maximálně čtyři pole. Po vyplnění kódů klepněte na tlačítko "Apply". Pokud je bezdrátová síť konfigurována pomocí konfiguračního softwaru systému Windows XP, zrušte zaškrtnutí políčka klíč je poskytnut automaticky. V položce Šifrování dat vyberte hodnotu WEP. Zadejte síťový klíč (šifrovací kód), který odpovídá kódu ve směrovači. Jestliže konfigurujete bezdrátovou síť pomocí dodaného softwaru, prostudujte si podrobnou příručku v angličtině na disku CD-ROM. 78

Po vyplnění kódů klepněte na tlačítko "Apply". Pokud je bezdrátová síť konfigurována pomocí konfiguračního softwaru systému Windows XP, zrušte zaškrtnutí políčka klíč je poskytnut automaticky.

6 Záruka Všechny výrobky zahrnuté pod názvem Sweex Essentials mají tříletou záruku. Pouze digitální fotoaparáty a videokamery Sweex mají záruku dvouletou. Na baterie, které lze dobíjet, poskytujeme šestiměsíční záruku. Záruku lze uplatnit pouze prostřednictvím prodejce, u kterého jste daný výrobek zakoupili. 79

Na baterie, které lze dobíjet, poskytujeme šestiměsíční záruku.
