ZEDEX-530. Hrachovec 268 Valašské Meziříčí Tel.: Fax:

Transkript

1 - Hrachovec 268 Valašské Meziříčí 77 1 Tel.: Fax: mail: obchod@wolkoplast.cz

2 - vlastnosti - je ložiskový materiál pro chod bez mazání a vyznačuje se vysokou odolností proti opotřebení a nízkým koeficientem tření. - dokáže dlouhodobě odolávat teplotě až 24 C a krátkodobě může být vystaven teplotě až 26 C. Chemická odolnost je srovnatelná s fluor-uhlíkovými polymery. o dnešní doby nejsou zatím známá žádná rozpouštědla, která by mohla tento plast i při teplotě 2 C poškodit. - se dále vyznačuje vysokou mechanickou pevností a příznivými kluznými vlastnostmi při chodu za sucha. Tyto vlastnosti si - zachovává i při 2 C a také při působení chemických látek zůstanou ve vysoké míře tyto vlastnosti nezměněny. Na základě kombinace těchto vlastností můžeme - doporučit pro kluzná ložiska, různé kluzné elementy a těsnění. Kluzné ložisko ze - je už dnes na základě jeho vysoké pevnosti a zatížitelnosti umělohmotným prvkem, který při mazání olejem dosáhne stejných výsledků, jako je výkon a preciznost, jako kovová kluzná ložiska. Nejdůležitější vlastnosti plastické slitiny -: -vysoká mechanická zatížitelnost -vysoká zbytková pevnost při 2 C: 4% (PTF 2%) -možnost vstřikování materiálu do forem -svařitelnost pevnost v tahu [N/mm 2 ] ugfestigkeit [N/mm 2] PTF PTF 2% skelných PTF 2%GF vláken PTF 2% uhlíku Kohle ugfestigkeit pevnost v tahu beipři 22 C C Restzugfestigkeit zbytková pevnost bei při 2 C C -vysoká odolnost proti opotřebení -odolnost proti tečení -extrémně nízký součinitel tření (od.7 do.2) -chod za sucha - bez mazání -možnost použití od -1 do +24 C (krátkodobě až 26 C) -chemická odolnost (jako PTF) -vysoká přesnost -nižší hmotnost než kluzná ložiska z bronzu -nižší cena díky hospodárnější technologii výroby Na základě specifikování jeho vlastností budou součásti ze - nahrazovat součásti z PTF - komponentů a slinuté bronzy a to především tam, kde nedosahují tyto materiály potřebných dlouhodobých životností. pevnostní tabulky vyplývá, že důležité fyzikální vlastnosti materiálu - převyšují v některých případech vlastnosti PTF o 2 až %. 1

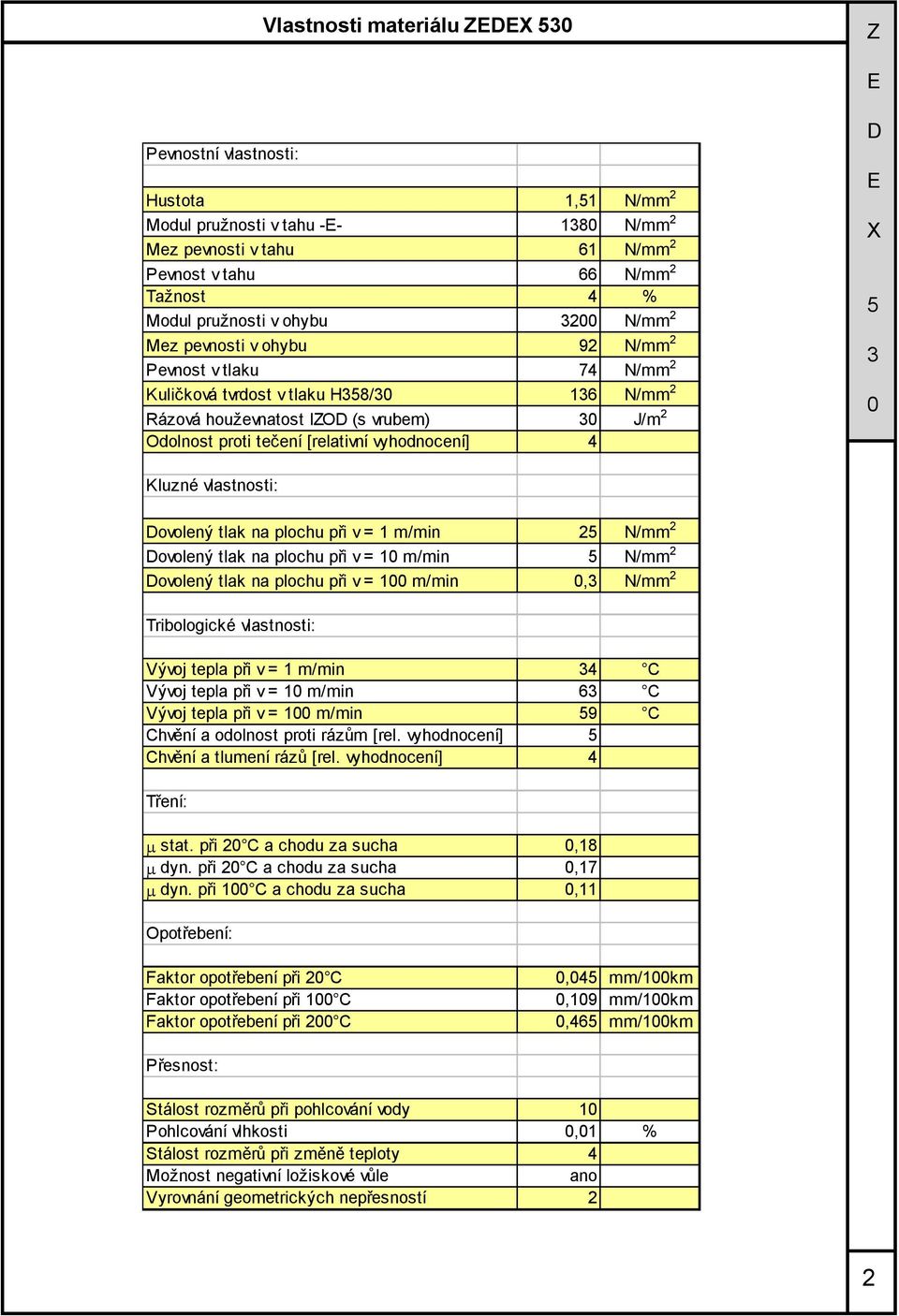

3 Vlastnosti materiálu Pevnostní vlastnosti: Hustota 1,1 N/mm 2 Modul pružnosti v tahu N/mm 2 Mez pevnosti v tahu 61 N/mm 2 Pevnost v tahu 66 N/mm 2 Tažnost 4 % Modul pružnosti v ohybu 2 N/mm 2 Mez pevnosti v ohybu 92 N/mm 2 Pevnost v tlaku 74 N/mm 2 Kuličková tvrdost v tlaku H8/ 16 N/mm 2 Rázová houževnatost IO (s vrubem) J/m 2 Odolnost proti tečení [relativní vyhodnocení] 4 Kluzné vlastnosti: ovolený tlak na plochu při v = 1 m/min 2 N/mm 2 ovolený tlak na plochu při v = 1 m/min N/mm 2 ovolený tlak na plochu při v = 1 m/min, N/mm 2 Tribologické vlastnosti: Vývoj tepla při v = 1 m/min 4 C Vývoj tepla při v = 1 m/min 6 C Vývoj tepla při v = 1 m/min 9 C Chvění a odolnost proti rázům [rel. vyhodnocení] Chvění a tlumení rázů [rel. vyhodnocení] 4 Tření: μ stat. při 2 C a chodu za sucha,18 μ dyn. při 2 C a chodu za sucha,17 μ dyn. při 1 C a chodu za sucha,11 Opotřebení: Faktor opotřebení při 2 C Faktor opotřebení při 1 C Faktor opotřebení při 2 C,4 mm/1km,19 mm/1km,46 mm/1km Přesnost: Stálost rozměrů při pohlcování vody 1 Pohlcování vlhkosti,1 % Stálost rozměrů při změně teploty 4 Možnost negativní ložiskové vůle ano Vyrovnání geometrických nepřesností 2 2

4 Vlastnosti materiálu Vliv okolí: Maximální dovolená teplota materiálu 24 C Maximální teplota zastavěného pouzdra stat. 1 C Maximální teplota zastavěného pouzdra dyn. 11 C Součinitel roztažnosti do 1 C 6 [1 - / C] Součinitel roztažnosti do 1 C 9 [1 - / C] Nasazení ve vodě ano Špína, prach, abrazivní částice UV-odolnost 8 Odolnost hadrolýze (horká voda) 1 Chemická odolnost 1 Ostatní: Fyziologická nezávadnost ano Náhrada za: PTF PTF komponenty ano ano Poznámka: Relativní vyhodnocení různých vlastností odpovídá tomuto klíči: 1 : nejhorší 1 : nejlepší

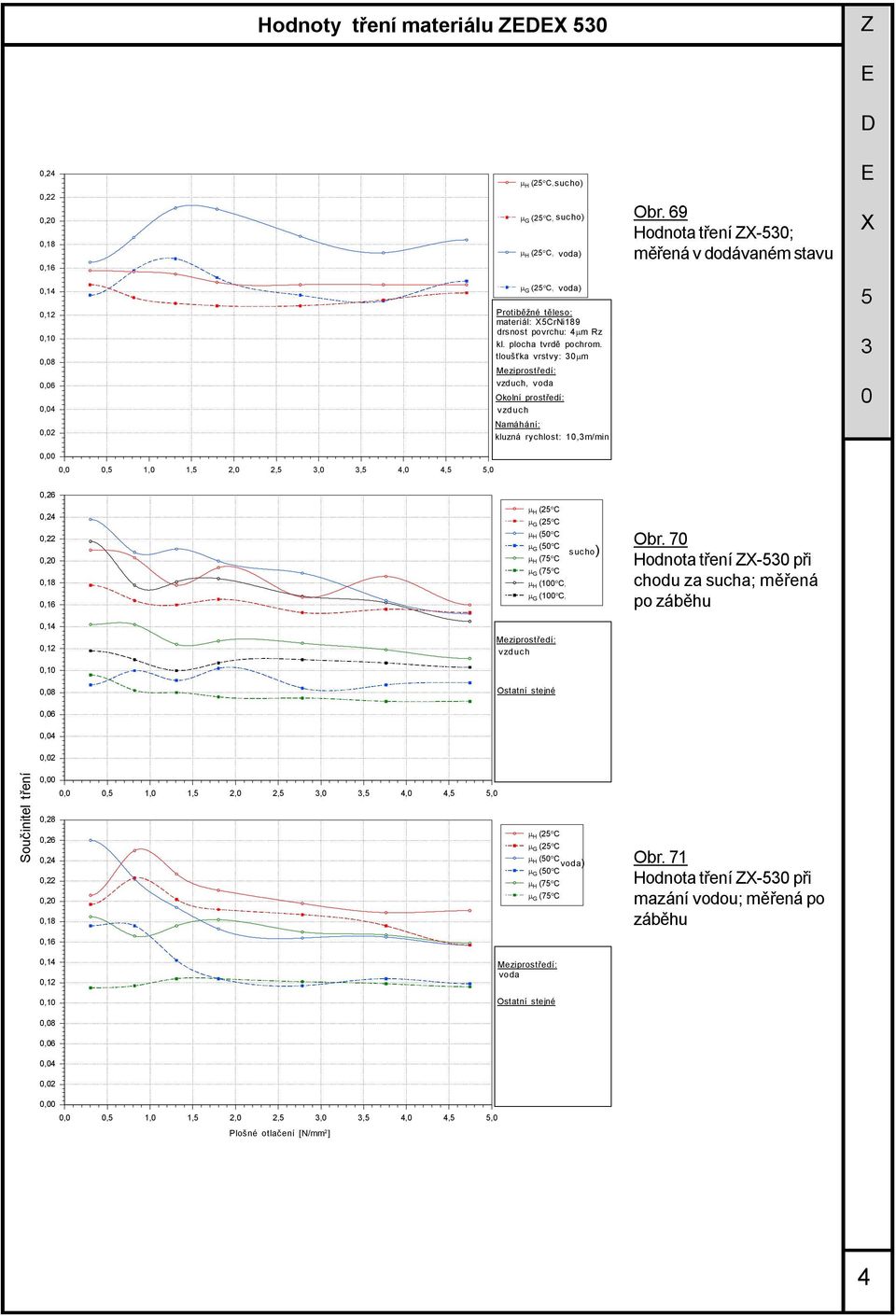

5 Hodnoty tření materiálu,24 μ H (2 sucho),22,2,18,16 μ G (2 sucho) μ H (2 C,naß) voda) Obr. 69 Hodnota tření -; měřená v dodávaném stavu Reibungszahl,14,12,1,8,6,4,2 μ G (2 C,naß) voda) Protiběžné těleso: Gegenkörper: materiál: CrNi189 Werkstoff: drsnost CrNi189 povrchu: 4μm Rz Oberflächenrauhigkeit: 4μmRz kl. plocha tvrdě pochrom. Gleitfläche hart verchromt, tloušťka vrstvy: μm Schichtdicke: μm Meziprostředí: wischenmedium: vzduch, voda Luft, Wasser Okolní Umgebungsmedium: prostředí: Luft vzduch Namáhání: Beanspruchung: kluzná Gleitgeschwindigkeit: rychlost: 1, 1,m/min Reibungszahl,,26,24,22,2,18,16,14,12,1,8,6,4,2,, 1, 1, 2, 2,,, 4, 4,, Flächenpressung [N/mm 2] μ H (2 μ G (2 μ H ( μ G ( sucho) μ H (7 μ G (7 μ H (1 μ G (1 Meziprostředí: Gegenkörper: vzduch Werkstoff: CrNi189 Oberflächenrauhigkeit: 4μmRz Gleitfläche hart verchromt, Ostatní Schichtdicke: stejné μm wischenmedium: Luft Umgebungsmedium: Luft Beanspruchung: Gleitgeschwindigkeit: 1, m/min Obr. 7 Hodnota tření - při chodu za sucha; měřená po záběhu Součinitel tření Reibungszahl,,, 1, 1, 2, 2,,, 4, 4,, Flächenpressung [N/mm 2],28,26,24,22,2,18,16,14,12,1,8,6,4,2,,, 1, 1, 2, 2,,, 4, 4,, Flächenpressung 2 Plošné otlačení [N/mm] 2 ] μ H (2 C,naß) μ G (2 C,naß) μ H ( C,naß) voda) μ G ( C,naß) μ H (7 C,naß) μ G (7 C,naß) Meziprostředí: Gegenkörper: voda Werkstoff: CrNi189 Oberflächenrauhigkeit: 4μmRz Ostatní Gleitflächestejné hart verchromt, Schichtdicke: μm wischenmedium: Wasser Umgebungsmedium: Luft Beanspruchung: Gleitgeschwindigkeit: 1, m/min Obr. 71 Hodnota tření - při mazání vodou; měřená po záběhu 4

6 Hodnota tření materiálu,22 Součinitel tření Reibungszahl,2,18,16,14,12,1 μ H (2 μ G (2 μ H ( olej) μ G ( μ H (7 μ G (7 μ H (1 μ G (1 Meziprostředí: Gegenkörper: Werkstoff: olej CrNi189 Oberflächenrauhigkeit: 4μmRz Obr. 72 Hodnota tření - při mazání olejem; měřená po záběhu,8,6 Gleitfläche hart verchromt, Ostatní stejné Schichtdicke: μm wischenmedium: Öl,4,2 Umgebungsmedium: Luft Beanspruchung: Gleitgeschwindigkeit: 1, m/min,,, 1, 1, 2, 2,,, 4, 4,, Flächenpressung [N/mm 2] Plošné otlačení [N/mm 2 ] Krátkodobé funkce napětí a protažení eformation eformace [%] [%] 1, 1, 2mm plast. 2 mm elast. 6mm plast. 6mm elast. Obr.16 Kratkodobé funkce napětí a protažení materiálu - při různých tloušťkách plastů -měřeno při 2 C-, ruckspannung [N/mm ] Tlakové napětí [N/mm 2 ]

7 Podmínky zástavby kluzného pouzdra Lisovací trn: Pouzdro bude vlisováno tlakem za přihlédnutí k toleranci trnu (doporučujeme ISO toleranci g8), aby bylo zaručeno kvalitní uložení a konečná tolerance. Pouzdra s přesahem před zastavěním: Pouzdra budou zaslána s přesahem vnějšího průměru, aby byla díky tlakovému zastavění dokonale upevněna. ovolené přesahy jsou závislé na vnějším průměru pouzdra a jsou uvedeny ve vedlejší tabulce. Vnější průměr φd 2v Přesah min. Přesah max. 6 až 1,,8 12 až 2,8,12 22 až,1,1 až 1,1,2 1 až 1,2,28 16 až 2,2, Kovové ložiskové uložení: Vrtání pouzdra je stanoveno pro ložiskové uložení s tolerancí H. Jiné tolerance vrtání jsou možné. Prosím, dbejte pokynů v kapitole 4.1. Tolerance vrtání pouzder po jejich vlisování: Největší a nejmenší průměry (d1 max und d1 min ) pro standardní provedení jsou uvedeny v rozměrových listech. Pro jiné třídy ložiskových vůlí jsou tyto hodnoty obsaženy v ISO tolerančních tabulkách. Při použití jiné tolerance vrtání lož. pouzdra než H dbejte pokynů v kapitole Hřídel: - optimální: tolerance průměru h6 (h7) - optimální: kalená ocel (> HRC); následně broušená Jiné tolerance hřídele a materiálů jsou možné. alší informace, týkající se zástavby, najdete v odpovídajících kapitolách nebo se obraťte na našeho technika. 6

8 Chemická odolnost materiálu Koncentr. Teplota ve C Chem. látka Ch. název Synonymum v % Acetaldehyd {C 2 H 4 O} etanol 1 Acetanhydrid {C 2 H 6 O } anhadrid kyseliny octové 1 Aceton {C H 6 O} 2-propanon 1 Acetonitril {C 2 H N} nitril kyseliny octové 1 Acetylchlorid {C 2 H ClO} chlorid kyseliny octové 1 Chlorid hlinitý {AlCl } 1 Kyselina ameisenová {CH 2 O 2 } kyselina metanová 1 Amoniak {NH } 1 Amoniumchlorid {NH 4 Cl} čpavek 1 Amoniumhydroxid {NH O} louh amonný 1 Amoniumnitrát {H 4 N 2 O } amonný ledek 1 Amoniumsulfát {H 8 N 2 O 4 S} 1 2-pentanol {C H 12 O} sek. amylalkohol 1 Anilin {C 6 H 7 N} fenylamin 1 Chlorid barnatý {BaCl 2 } 1 Hydroxid barnatý {H 2 BaO 2 } leptací baryt 1 Síran barnatý {BaSO 4 } 1 Bavlníkový olej 1 Benzaldehyd {C 7 H 6 O} umělá hořkomandlová silice 1 Benzin 1 Benzen {C 6 H 6 } 1 Benzonitril {C 7 H N} fenolová kyanid 1 Kys. benzensulfinová {C 6 H 6 O S} 1 Benzylchlorid {C 7 H 7 Cl} 1 Borax {Na 2 B 4 O 7 } čtyřboritan dvojsodný 1 Palivo 1 Bróm {Br 2 } 1 1, - butadien {C 4 H 6 } butanol {C 4 H 1 O} butylalkohol 1 Buten {C 4 H 8 } butylen 1 Butylacetát {C 6 H 12 O 2 } octan butylnatý butylamin {C 4 H 11 N} 1 - aminobutan 1 Butylftalat {C 16 H 22 O 4 } ftalan 1 Calciumchlorid {CaCl 2 } 1 Calciumnitrat {CaN 2 O 6 } 1 Calciumsulfát {CaSO 4 } 1 Chlor {Cl 2 } 1 Chlorbenzen {C 6 H Cl} 1 Chloroform {CHCl } 1 Chlorfenol {C 6 H ClO} Kys. chlorsulfonová {HSO Cl} 1 Kyselina chromová {H 2 CrO 4 } 1 7

9 Chemická odolnost materiálu Koncentr. Teplota ve C Chem. látka Ch. název Synonymum v % Chromsírová směs {H 2 SO 4 +K 2 CrO 4 } 1 Cresyldifenylfosfát {C 19 H 17 PO 4 } 1 Cyclohexan {C 6 H 12 } 1 Cyclohexanol {C 6 H 12 O} anol 1 Cyclohexanon {C 6 H 1 O} anon 1 etergenty 1 ibutyleter {C 8 H 18 O} 1 1,2 - dichloretan {C 2 H 4 Cl 2 } etylenchlorid 1 Motorová nafta 1 iethyleter {C 4 H 1 O} éter 1 α - diisobutylen {C 8 H 16 } 2,4,4-trimetyl-1-penten 1 N, N - dimethylanilin {C 8 H 11 N} 1 imethylformamid {C H 7 NO} 1 imetylftalan {C 1 H 1 O 4 } 1 imetylsulfoxid {C 2 H 6 OS} MSO 1 imetylftalát {C 24 H 8 O 4 } 1 ioxan {C 4 H 8 O 2 } 1 Oxidochlorid železitý {FeCl } 1 Chlorid železnatý {FeCl 2 } 1 pichlorhydrin {C H ClO} 1 Ropa 1 Ocet {C 2 H 4 O 2 } 1 Kys. octová {C 2 H 4 O 2 } kys. etanová 1 tanolamin {C 2 H 7 NO} aminoetanol 1 tylacetát {C 4 H 8 O 2 } octan 1 tylendiamin {C 2 H 8 N 2 } 1, 2 - diaminoetan 1 tylenglykol {C 2 H 6 O 2 } glykol 1 Kys. fluorovodíková {HF} Formaldehyd {CH 2 O} Freon 1 Furan {C 4 H 4 O} 1 Kys. glykolová {C 2 H 4 O } kys. hydroxykarboxylová 1 Topný olej 1 Heptan {C 7 H 16 } 1 Hexan {C 6 H 14 } 1 Javelská louh 2 Chlorid draselný {KCl} 1 Hydroxid draselný {KOH} žíravé draslo Manganistan draselný {KMnO 4 } 1 Petrolej 1 Oxid uhličitý {CO 2 } 1 Kresol {C 7 H 8 O} 1 Síran měďnatý {CuSO 4 } 1 Rozpouštědlo 1 8

10 Chemická odolnost materiálu Koncentr. Teplota ve C Chem. látka Ch. název Synonymum v % Chlorid hořečnatý {MgCl 2 } 1 Hydroxid hořečnatý {H 2 MgO 2 } 1 Mořská voda 1 Methylethylketon {C 4 H 8 O} 2-butanon 1 Methylisobutylketon {C 6 H 12 O} 4-methyl-2-pentanon 1 Kys. mléčná {C H 6 O } kys. hydroxypropanová 1 Morfolin {C 4 H 9 NO} 1,4-oxazinan 1 Motorový olej 1 Natriumhydrogenkarbonát {NaHCO } hydrokarbonát sodný 1 Karbonan sodný {Na 2 CO } 1 Chlorid sodný {NaCl} kuchyňská sůl 1 Hydroxid sodný {NaOH} sodný louh 1 Chlornan sodný {NaOCl} 2 Fosforečnan sodný {Na PO 4 } 1 Síran sodný {Na 2 SO 4 } 1 Sulfid sodný {Na 2 S} 1 Tiosulfanan sodný {Na 2 S 2 O } 1 Nitrobenzen {C 6 H NO 2 } 1 Nitrometan {CH NO 2 } 1 Minerální oleje 1 Petrolej 1 Fenol {C 6 H 6 O} 1 Kys. fosforečná {H PO 4 } 1 Chlorid fosforitý {PCl } 1 Propylenchlorhydrin {C H 7 OCl} 1 Pyridin {C H N} 1 Čistící prostředek 1 Surová nafta 1 Kys. dusičná {HNO } 1 1 Kys. solná {HCl} kys. chlorovodíková 2 Mazací olej 1 Oxid siřičitý {SO 2 } 1 Sirouhlík {CS 2 } 1 Kys. sírová {H 2 SO 4 } 9 Sirovodík {H 2 S} 1 usík {N 2 } 1 Sulfinol 1 Sulfolan {C 2 H 8 O 2 S} Tetrametylensulfon 1 Terpentýn 1 9

11 Chemická odolnost materiálu Koncentr. Teplota ve C Chem. látka Ch. název Synonymum v % Tetrachloretylen {C 2 Cl 4 } perchlórethylén 1 Chlorid uhličitý {CCl 4 } tetrachlormethan 1 Tetrahydrofuran {C 4 H 8 O} oxolan 1 Toluen {C 7 H 8 } methylbenzen 1 Rajčatová šťáva 1 Trichlor kys. octové {C 2 HCl O 2 } 1 Trichloretylen {C 2 HCl } 1 Triethylfosfát {C 6 H 1 O 4 P} 1 Fosforečnan sodný {Na PO } 1 eionizovaná voda {H 2 O} 1 Vodní pára {H 2 O} 1 Plynný vodík {H 2 } 1 Peroxid vodíku {H 2 O 2 } ylol {C 8 H 1 } dimethylbenzen 1 Chlorid zinečnatý {ncl 2 } 1 Při použití těchto tabulek dávejte pozor na to, že rychlost koroze materiálu je ovlivněna mnoha faktory, jako např. : koncentrace, teplota, množství pohybu a přítomnost znečištění. Tato příručka tedy slouží zcela všeobecně. Chemické hodnocení zástavby materiálu by mělo být Vašim prvním hodnocením Vaší poptávky. Odolný, nebude narušen, žádná nebo velmi nízká změna hmotnosti (<1%). měna mechanických vlastností menší než 1%. Omezeně odolný, po určitém čase značné ochabnutí mechanických vlastností o (1% - %), změna hmotnosti o 1% až %. Krátkodobý kontakt s chemikálií může být považován za dovolený. Nestálý, změna hmotnosti >% a změna (úbytek) mechanických vlastností o více než %. Rozpustný, materiál se rozpouští nebo rozkládá. 1

12 C eny materiálu P rofil R ozměry C ena Trubka vš echny tlouš ťky stěny 2.6,- K č/kg Tyč vš echny průměry 2.6,- K č/kg Granulát 2kg balení 1.,- K č/kg K těmto cenám se vztahují tyto množstev ní slevy: Objednávka materiálu v hodnotě: od 16.,- K č s leva 1% od 2.,- K č s leva 1% od 8.,- K č s leva 2% od 1.6.,- K č s leva 2% C eny jsou uvedeny bez P H. P latba: v hotovosti nebo fakturou odá ní: z e sk ladu Ce ny k: 1/29 W OL K O-P L AS T s.r.o. Hrachovec 268 Valaš s ké Meziříčí ma il: obchod@ wolkoplast.cz Tel.: Fa x:
