1 NÁSTROJE NOVINKY Aktualizace B017CZ Čelní fréza Stabilní čelní frézování při vysokém zatížení Mechanismus destičky AFI (Anti Fly Insert) ze slinutého karbidu. Výkonný řez pro lepší účinnost. Těleso nástroje odolné proti vysokým teplotám a korozi.

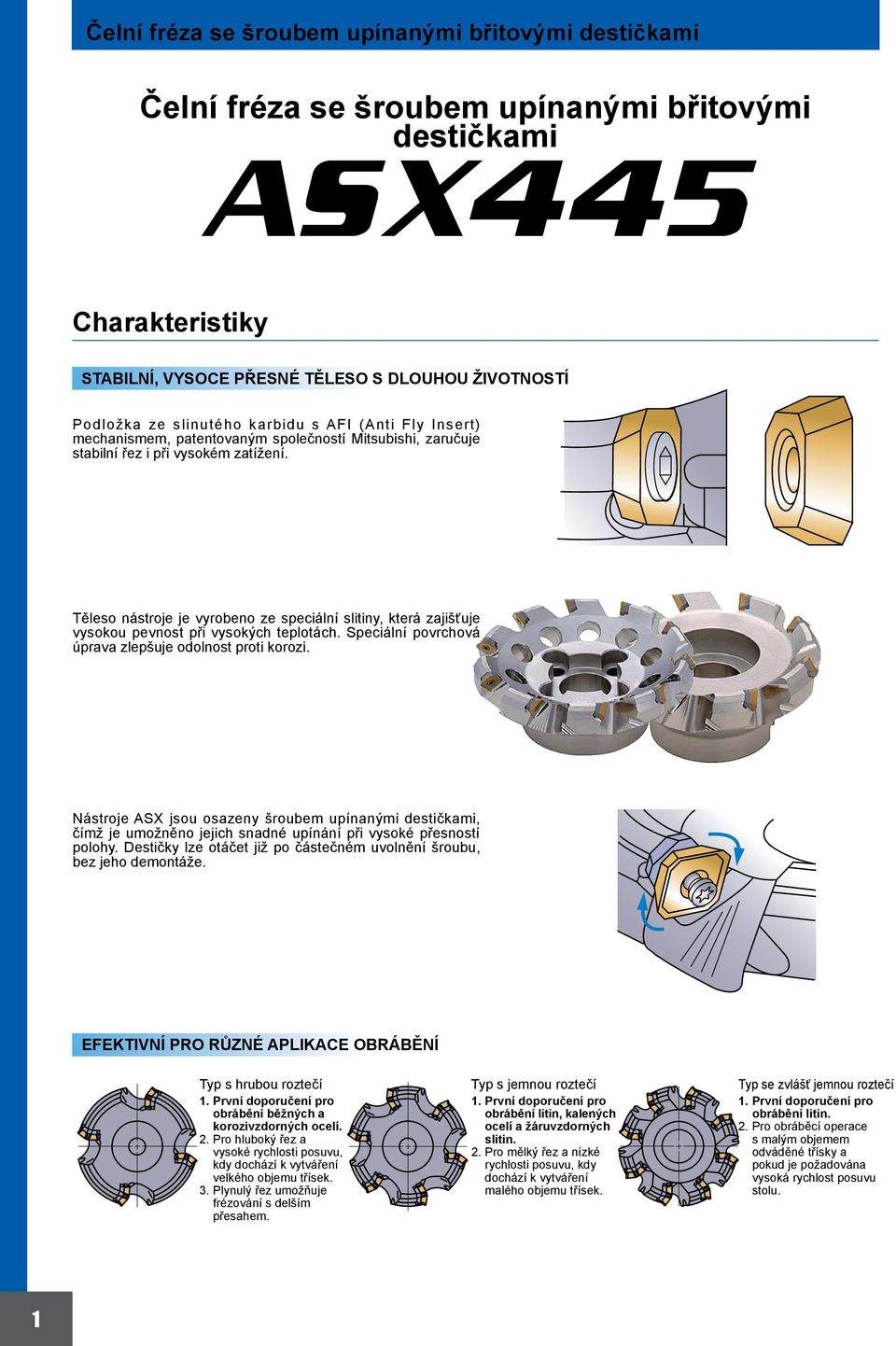

2 Čelní fréza se šroubem upínanými břitovými destičkami Čelní fréza se šroubem upínanými břitovými destičkami Charakteristiky STABILNÍ, VYSOCE PŘESNÉ TĚLESO S DLOUHOU ŽIVOTNOSTÍ Podložka ze slinutého karbidu s AFI (Anti Fly Insert) mechanismem, patentovaným společností Mitsubishi, zaručuje stabilní řez i při vysokém zatížení. Těleso nástroje je vyrobeno ze speciální slitiny, která zajišťuje vysokou pevnost při vysokých teplotách. Speciální povrchová úprava zlepšuje odolnost proti korozi. Nástroje ASX jsou osazeny šroubem upínanými destičkami, čímž je umožněno jejich snadné upínání při vysoké přesností polohy. Destičky lze otáčet již po částečném uvolnění šroubu, bez jeho demontáže. EFEKTIVNÍ PRO RŮZNÉ APLIKACE OBRÁBĚNÍ Typ s hrubou roztečí Typ s jemnou roztečí Typ se zvlášť jemnou roztečí 1. První doporučení pro 1. První doporučení pro 1. První doporučení pro obrábění běžných a obrábění litin, kalených obrábění litin. korozivzdorných ocelí. ocelí a žáruvzdorných 2. Pro obráběcí operace 2. Pro hluboký řez a slitin. s malým objemem vysoké rychlosti posuvu, 2. Pro mělký řez a nízké odváděné třísky a kdy dochází k vytváření rychlosti posuvu, kdy pokud je požadována velkého objemu třísek. dochází k vytváření vysoká rychlost posuvu 3. Plynulý řez umožňuje malého objemu třísek. stolu. frézování s delším přesahem. 1

3 MATERIÁLY DESTIČEK PRO ŠIROKÝ ROZSAH MATERIÁLŮ MP6100,MP7100,MP9100 S kumulovaným povlakem PVD z Al-Ti-Cr-N Mezi vlastnosti povlaků PVD patří houževnatost, nízký koeficient tření a vynikající odolnost proti tvorbě nárůstků, opotřebení a teplu. Výsledkem jsou houževnaté a přesné nástrojové materiály jako MP6100, MP7100 a MP9100. Vynikající odolnost proti tvorbě nárůstků díky nízkému koeficientu tření Kumulovaný povlak PVD Speciální substrát ze slinutého karbidu Vícevrstvové povlaky zabraňují průniku jakýchkoli trhlin substrátem. Tepelná odolnost Oxidační teplota ( C) TOUGH-Σ Kombinace několika inovativních technologií povlaků (PVD a vícevrstvových) zaručuje vynikající houževnatost. MP6100 MP7100 MP Tvrdost (Hv) Odolnost proti opotřebení *Grafické znázornění. F7030 Vrstva TiN Vrstva jemnozrnného oxidu hlinitého (Al2O3) Houževnatá vrstva TiCN (TiCN) Houževnatý speciální substrát ze slinutého karbidu Kombinace houževnatého slinutého karbidu vysoce odolného proti praskání a lomu, s povlakem CVD zaručujícím vynikající odolnost proti opotřebení, umožňuje vysoce výkonné obrábění běžných a korozivzdorných ocelí při suchém i mokrém obrábění. MC5020 Vysoká odolnost proti opotřebení nanostruktury Al2O3 Vláknitá nanostruktura TiCN Speciální substrát ze slinutého karbidu Díky vysoké odolnosti proti opotřebení a vynikající odolnosti proti lomu je model MC5020 ideální pro frézování litin. Stabilní řezné vlastnosti jsou zaručeny, když je povlak kombinován se substrátem ze slinutého karbidu vysoce odolným proti opotřebení a lomu. VP30RT Ideální pro těžce přerušovaný řez korozivzdorné a běžné oceli díky vynikající odolnosti proti lomu. MATERIÁLY DESTIČEK PRO ŠIROKÝ ROZSAH MATERIÁLŮ Vysoká Řezná rychlost Nízká Nelegovaná ocel Legovaná ocel F7030 MP6120 Korozivzdorná ocel F7030 MP7130 MP7140 VP30RT MC5020 MP6130 VP30RT Stabilní Řezné podmínky Nestabilní Stabilní Řezné podmínky Nestabilní Stabilní Řezné podmínky Nestabilní UTVAŘEČE PRO ŠIROKÝ ROZSAH APLIKACÍ Litina Tvárné litiny Hliníkové slitiny HTi10 Žáruvzdorné slitiny Titanové slitiny MP9120 MP9130 Utvařeč pro Utvařeč pro Utvařeč pro Utvařeč pro JL JM JH JP FT dokončovací lehký až střední až hliníkové až lehký řez polotěžký řez těžký řez slitiny Tepelně zpracované oceli (Poznámka) Pro obrábění běžných nebo korozivzdorných ocelí s vysokými požadavky na dokončený povrch použijte destičky z cermetu NX4545. Stabilní řez: Nepřerušovaný řez, konstantní hloubka řezu, předem obrobený a bezpečně upnutý obrobek. Nestabilní řez: Těžce přerušovaný řez, nepravidelná hloubka řezu, nízká tuhost upnutí obrobku Stabilní Řezné podmínky Nestabilní Stabilní Řezné podmínky Nestabilní Stabilní Řezné podmínky Utvařeč pro hrubování litin Nestabilní Vysoce přesné destičky s broušeným obvodem. Velký úhel čela zaručuje nízký řezný odpor. Tuhost obrobku je nízká. Destičky vysoké třídy přesnosti M. Pro široký rozsah obráběných materiálů a řezných podmínek. Univerzální obrábění. Destičky vysoké třídy přesnosti M. Pevný břit s vysokou odolností proti lomu. Přerušovaný řez. Odstraňování povlaku. Vysoce přesné destičky s broušeným obvodem. Velký úhel čela a zrcadlově leštěný povrch čela pro ostrý řez a vysokou odolnost proti tvorbě nárůstků. Univerzální obrábění hliníkových slitin. Destičky vysoké třídy M. Destičky s plochým čelem a vyšší odolností proti lomu. Pro přesné hrubování litin s okujemi. 2

4 Čelní fréza se šroubem upínanými břitovými destičkami ČELNÍ FRÉZOVÁNÍ <UNIVERZÁLNÍ OBRÁBĚNÍ> Dokončování Lehké slitiny Litiny Nelegované oceli legované oceli Korozivzdorné oceli Kalená ocel Hrubování Obr.1 ø50 ø63 2 ød9 W1 L8 ap Obr.2 ø80 ø100 ø125 ø160 2 ød9 W1 L8 ap Přesné a levné 20 pozitivní destičky. Upínání šroubem. Široký rozsah utvařečů třísky. Vysoká tuhost v důsledku použití podložek ze slinutého karbidu. Obr.3 ø200 ø250 M16 2 ø101.6 ød9 W1 ø18 ap L8 Obr.4 ø315 M20 2 ø177.8 ø101.6 ød9 W1 ø18 ø22 ap L8 y UPÍNANÉ NA TRN Typ Hrubá rozteč Jemná rozteč Velmi jemná rozteč Objednací kód C H : A.R : T : R.R : I : A03R a A04R a R08004C s R10005D s R12506E s R16007F s R20008K s R25010K s R31514P s A04R a A05R a R08006C s R10007D s R12508E s R16010F s R20012K s R25014K s R31518P s A05R a A06R a R08008C s R10010D s R12512E s R16016F s R20020K s R25024K s R31528P s Pouze pravý držák nástroje. Sklad Rozměry (mm) Nástroj Zuby Hmotnost R D1 D2 D9 D8 D12 W1 L8 (kg) Max. hloubka řezu ap (mm) Typ (Obr.) 3 z x Destička c a: Udržováno na skladě v Japonsku. NÁHRADNÍ DÍLY Číslo držáku nástroje z x c * * Podložka Šroub podložky Upínací šroub Klíč (destička) Klíč (podložka) STN WCS503507H TPS35 TIP15T HKY35R Upínací moment (N m) : WCS503507H=5,0, TPS35=3,5 *

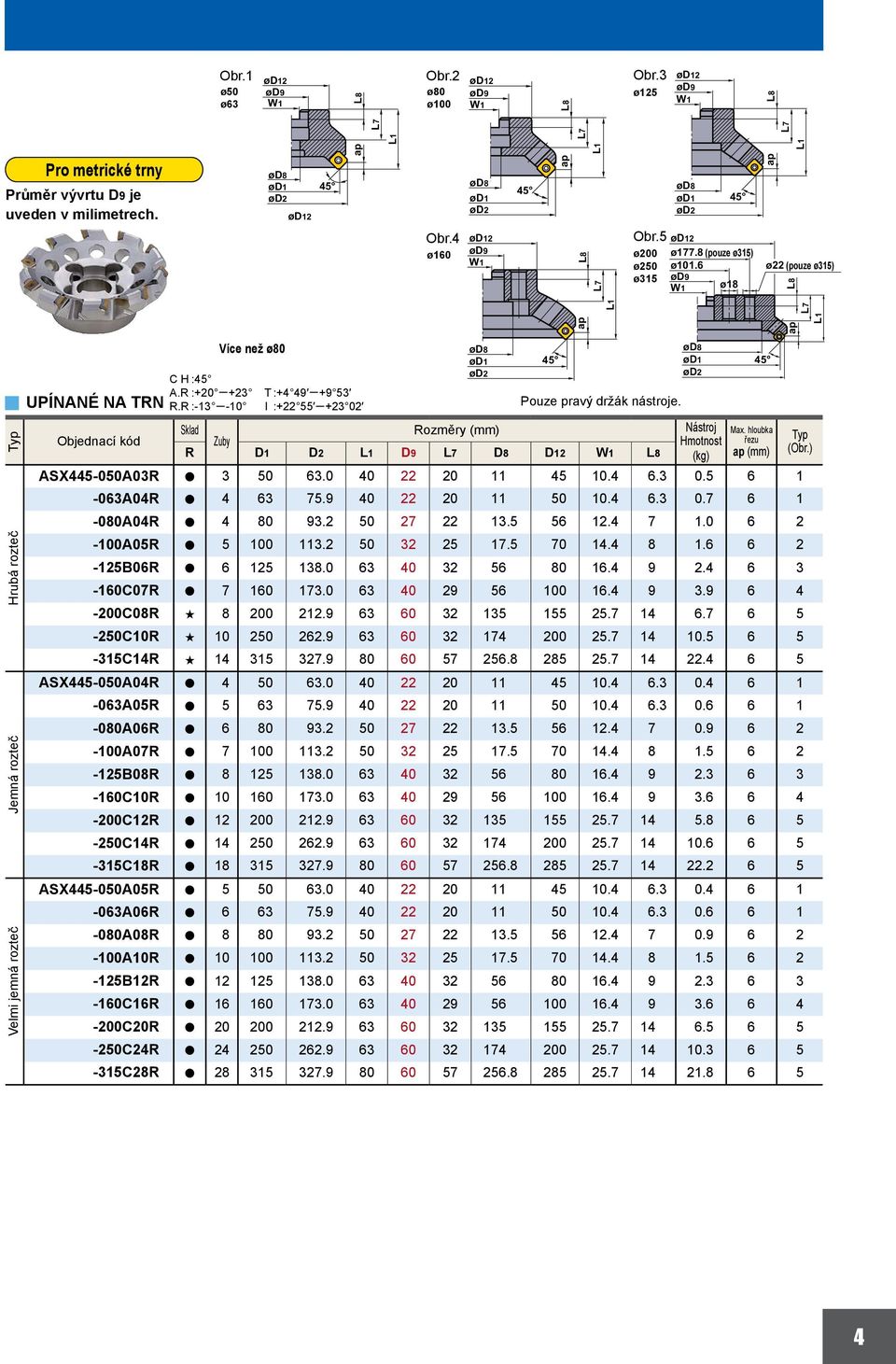

5 Obr.1 ø50 ø63 2 ød9 W1 L8 Obr.2 ø80 ø100 2 ød9 W1 L8 Obr.3 ø125 2 ød9 W1 L8 Průměr vývrtu D9 je uveden v milimetrech. y UPÍNANÉ NA TRN Typ Hrubá rozteč Jemná rozteč Velmi jemná rozteč Pro metrické trny Objednací kód Více než ø80 C H : A.R : R.R : ap T : I : Obr.4 ø160 2 ød9 W1 Sklad Rozměry (mm) Zuby R D1 D2 D9 D8 D12 W1 L8 ap L8 ap Pouze pravý držák nástroje. Obr.5 2 ø200 ø177.8 (pouze ø315) ø250 ø101.6 ø315 ød9 W1 ø18 Nástroj Hmotnost (kg) ap Max. hloubka řezu ap (mm) ap L8 ø22 (pouze ø315) -050A03R a A04R a A04R a A05R a B06R a C07R a C08R s C10R s C14R s A04R a A05R a A06R a A07R a B08R a C10R a C12R a C14R a C18R a A05R a A06R a A08R a A10R a B12R a C16R a C20R a C24R a C28R a Typ (Obr.) 4

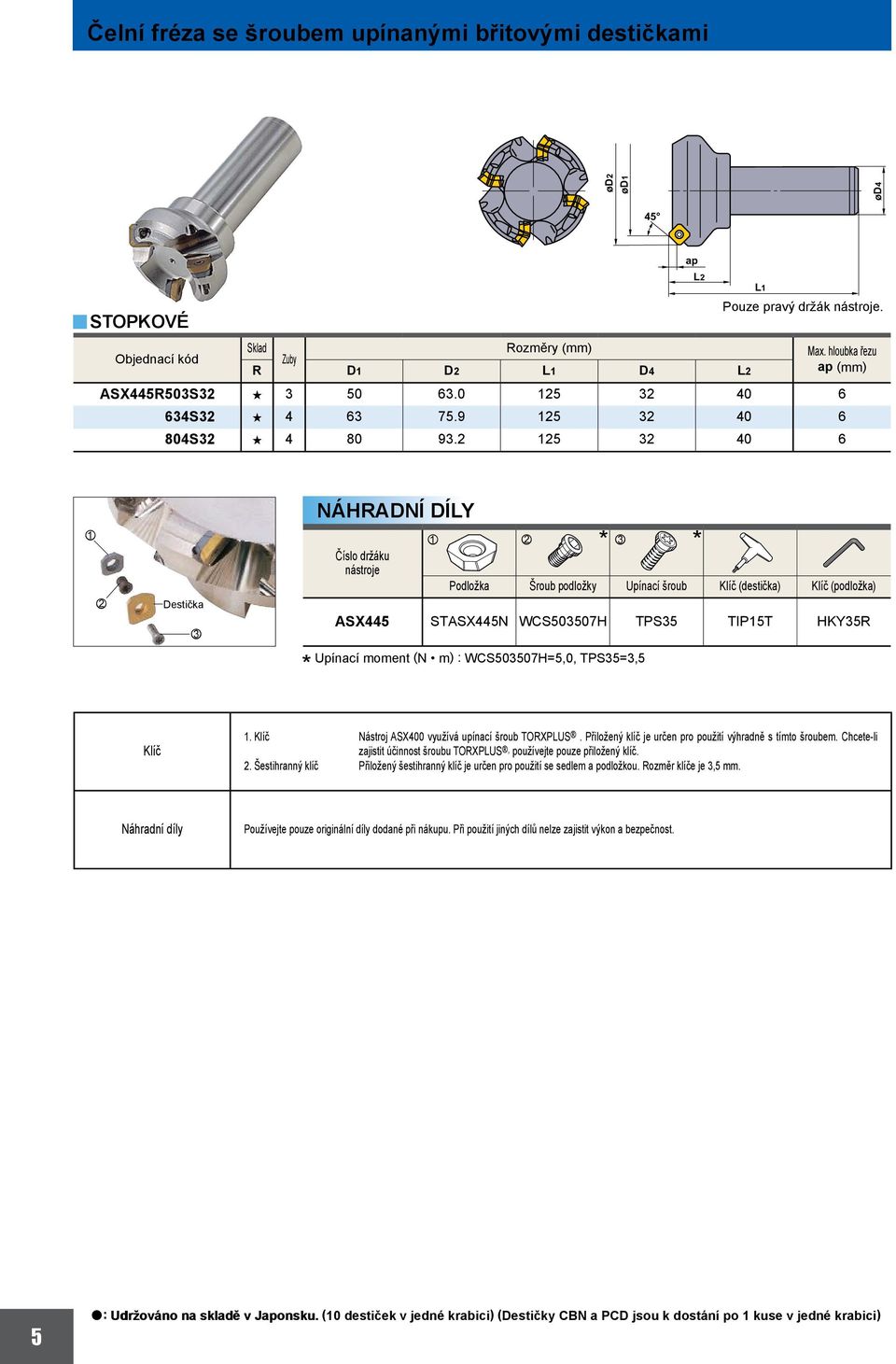

6 Čelní fréza se šroubem upínanými břitovými destičkami ød4 y STOPKOVÉ Objednací kód Sklad Rozměry (mm) Zuby R D1 D2 D4 L2 R503S32 s S32 s S32 s ap L2 Pouze pravý držák nástroje. Max. hloubka řezu ap (mm) z x Destička c NÁHRADNÍ DÍLY Číslo držáku nástroje z x c * * Podložka Šroub podložky Upínací šroub Klíč (destička) Klíč (podložka) STN WCS503507H TPS35 TIP15T HKY35R Upínací moment (N m) : WCS503507H=5,0, TPS35=3,5 * Klíč 1. Klíč Nástroj ASX400 využívá upínací šroub TORXPLUS. Přiložený klíč je určen pro použití výhradně s tímto šroubem. Chcete-li zajistit účinnost šroubu TORXPLUS, používejte pouze přiložený klíč. 2. Šestihranný klíč Přiložený šestihranný klíč je určen pro použití se sedlem a podložkou. Rozměr klíče je 3,5 mm. Náhradní díly Používejte pouze originální díly dodané při nákupu. Při použití jiných dílů nelze zajistit výkon a bezpečnost. 5 a: Udržováno na skladě v Japonsku. (10 destiček v jedné krabici) (Destičky CBN a PCD jsou k dostání po 1 kuse v jedné krabici)

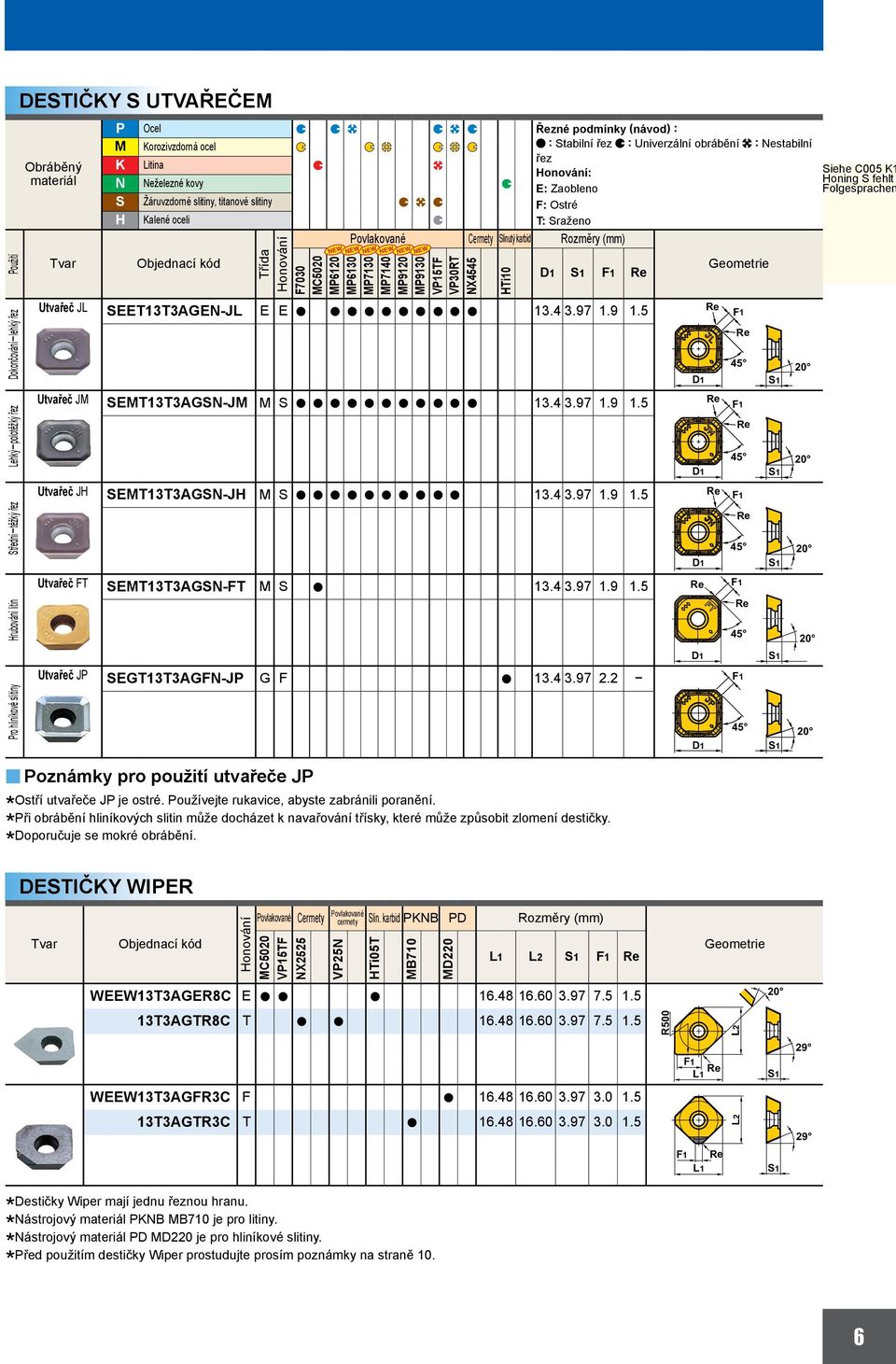

7 Použití Dokončování lehký řez Lehký polotěžký řez Střední těžký řez Hrubování litin Pro hliníkové slitiny DESTIČKY S UTVAŘEČEM Obráběný materiál Tvar Utvařeč JL Utvařeč JM Utvařeč JH Utvařeč FT Utvařeč JP P M K N S H Ocel Korozivzdorná ocel Litina Neželezné kovy DESTIČKY WIPER Žáruvzdorné slitiny, titanové slitiny Kalené oceli Objednací kód Třída Honování F7030 MC5020 MP6120 MP6130 MP7130 MP7140 MP9120 MP9130 VP30RT NX4545 HTi10 D1 S1 F1 SEET13T3AGEN-JL E E a a a a a a a a a a SEMT13T3AGSN-JM M S a a a a a a a a a a a SEMT13T3AGSN-JH M S a a a a a a a a a a F1 SEMT13T3AGSN-FT M S a F1 SEGT13T3AGFN-JP G F a F1 y Poznámky pro použití utvařeče JP * Povlakované Cermety Slinutý karbid Rozměry (mm) Ostří utvařeče JP je ostré. Používejte rukavice, abyste zabránili poranění. Při obrábění hliníkových slitin může docházet k navařování třísky, které může způsobit zlomení destičky. Doporučuje se mokré obrábění. Řezné podmínky (návod) : : Stabilní řez : Univerzální obrábění : Nestabilní řez Honování: E: Zaobleno F: Ostré T: Sraženo D1 D1 D1 D1 D1 Geometrie F1 F1 S1 S1 S1 S S1 Siehe C005 K1 Honing S fehlt Folgesprachen Tvar Objednací kód Honování Povlakované Cermety Povlakované cermety Slin. karbid PKNB PD Rozměry (mm) MC5020 NX2525 VP25N HTi05T MB710 MD220 L2 S1 F1 Geometrie WEEW13T3AGER8C E a a a T3AGTR8C T a a R500 L2 29 F1 S1 WEEW13T3AGFR3C F a T3AGTR3C T a F1 L2 S1 29 * Destičky Wiper mají jednu řeznou hranu. Nástrojový materiál PKNB MB710 je pro litiny. Nástrojový materiál PD MD220 je pro hliníkové slitiny. Před použitím destičky Wiper prostudujte prosím poznámky na straně 10. 6

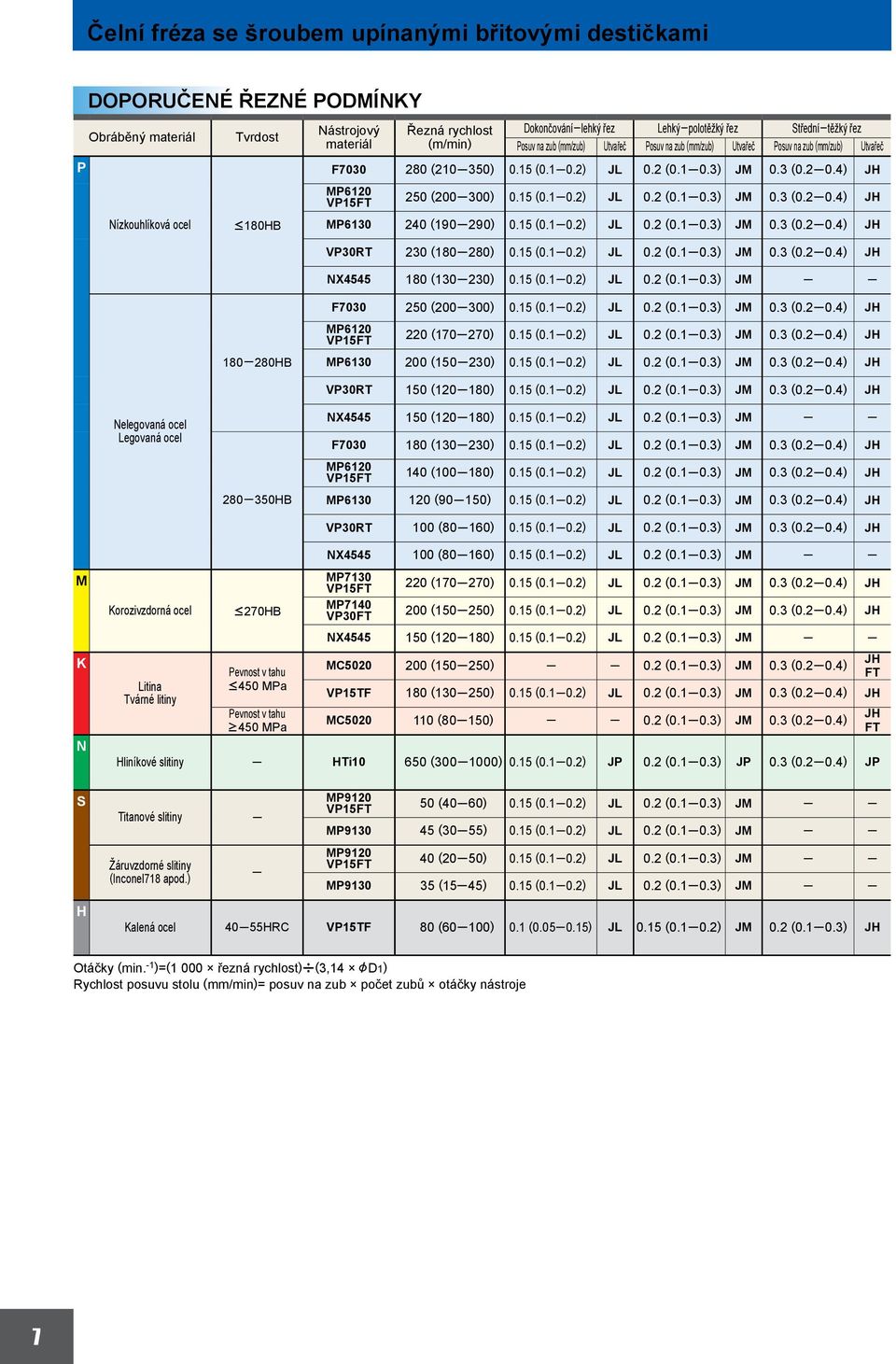

8 Čelní fréza se šroubem upínanými břitovými destičkami DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál P F ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH Nízkouhlíková ocel Tvrdost <180HB Nástrojový materiál MP6120 VP15FT Řezná rychlost (m/min) Dokončování lehký řez Lehký polotěžký řez Střední těžký řez Posuv na zub (mm/zub) Utvařeč Posuv na zub (mm/zub) Utvařeč Posuv na zub (mm/zub) Utvařeč 250 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MP ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH VP30RT 230 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH NX ( ) 0.15 ( ) JL 0.2 ( ) JM HB F ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MP6120 VP15FT 220 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MP ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH Nelegovaná ocel Legovaná ocel HB VP30RT 150 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH NX ( ) 0.15 ( ) JL 0.2 ( ) JM F ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MP6120 VP15FT 140 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MP (90 150) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH VP30RT 100 (80 160) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH M N Korozivzdorná ocel <270HB NX (80 160) 0.15 ( ) JL 0.2 ( ) JM MP7130 VP15FT MP7140 VP30FT 220 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH 200 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH NX ( ) 0.15 ( ) JL 0.2 ( ) JM K Pevnost v tahu MC ( ) 0.2 ( ) JM 0.3 ( ) <450 MPa Litina Tvárné litiny Hliníkové slitiny Pevnost v tahu >450 MPa 180 ( ) 0.15 ( ) JL 0.2 ( ) JM 0.3 ( ) JH MC (80 150) 0.2 ( ) JM 0.3 ( ) HTi ( ) 0.15 ( ) JP 0.2 ( ) JP 0.3 ( ) JP JH FT JH FT S Titanové slitiny MP9120 VP15FT 50 (40 60) 0.15 ( ) JL 0.2 ( ) JM MP (30 55) 0.15 ( ) JL 0.2 ( ) JM Žáruvzdorné slitiny (Inconel718 apod.) MP9120 VP15FT 40 (20 50) 0.15 ( ) JL 0.2 ( ) JM MP (15 45) 0.15 ( ) JL 0.2 ( ) JM H Kalená ocel 40 55HRC 80 (60 100) 0.1 ( ) JL 0.15 ( ) JM 0.2 ( ) JH Otáčky (min. -1 )=(1 000 řezná rychlost)u(3,14 &D1) Rychlost posuvu stolu (mm/min)= posuv na zub počet zubů otáčky nástroje 7

9 y Pokyny pro použití destiček Wiper Obr.1 Obr.2 a Destičky Wiper pro frézy mají jednu špičku. a Destičku Wiper při montáži nasaďte tak, aby břit byl v poloze podle Obr.1. Montáž destičky Wiper neprovádějte podle Obr.2. a Doporučená hloubka řezu je ap = 0,2 0,5 (mm). (Dejte pozor na řezné zatížení, pokud hloubka řezu překračuje doporučení.) a Hlavní břit destičky Wiper by měl být nastaven dovnitř dle obrázku. Zabrání se tak vysokému zatížení destičky Wiper a bude zajištěno, že obyčejná destička za destičkou Wiper převezme řezné zatížení. Abyste zabránili lomu, nastavte posuv do 0,2 mm/ a zub. a Vynikajících obrobených povrchů lze dosáhnout s jednou destičkou Wiper. Nastavte více než 2 destičky Wiper ve stejné vzdálenosti od sebe, pokud je posuv na otáčku vyšší než šířka břitu destičky Wiper. DOPORUČENÉ ŘEZNÉ PODMÍNKY PŘI POUŽITÍ DESTIČKY WIPER Obráběný materiál Nástrojový materiál Řezná rychlost (m/min) P VP25N 200 (80 250) 180 (80 250) M K MC S H Doporučená hloubka řezu (ap) je 0,2 0,5 mm a posuv na zub (fz) je do 0,2 mm/zub. 8

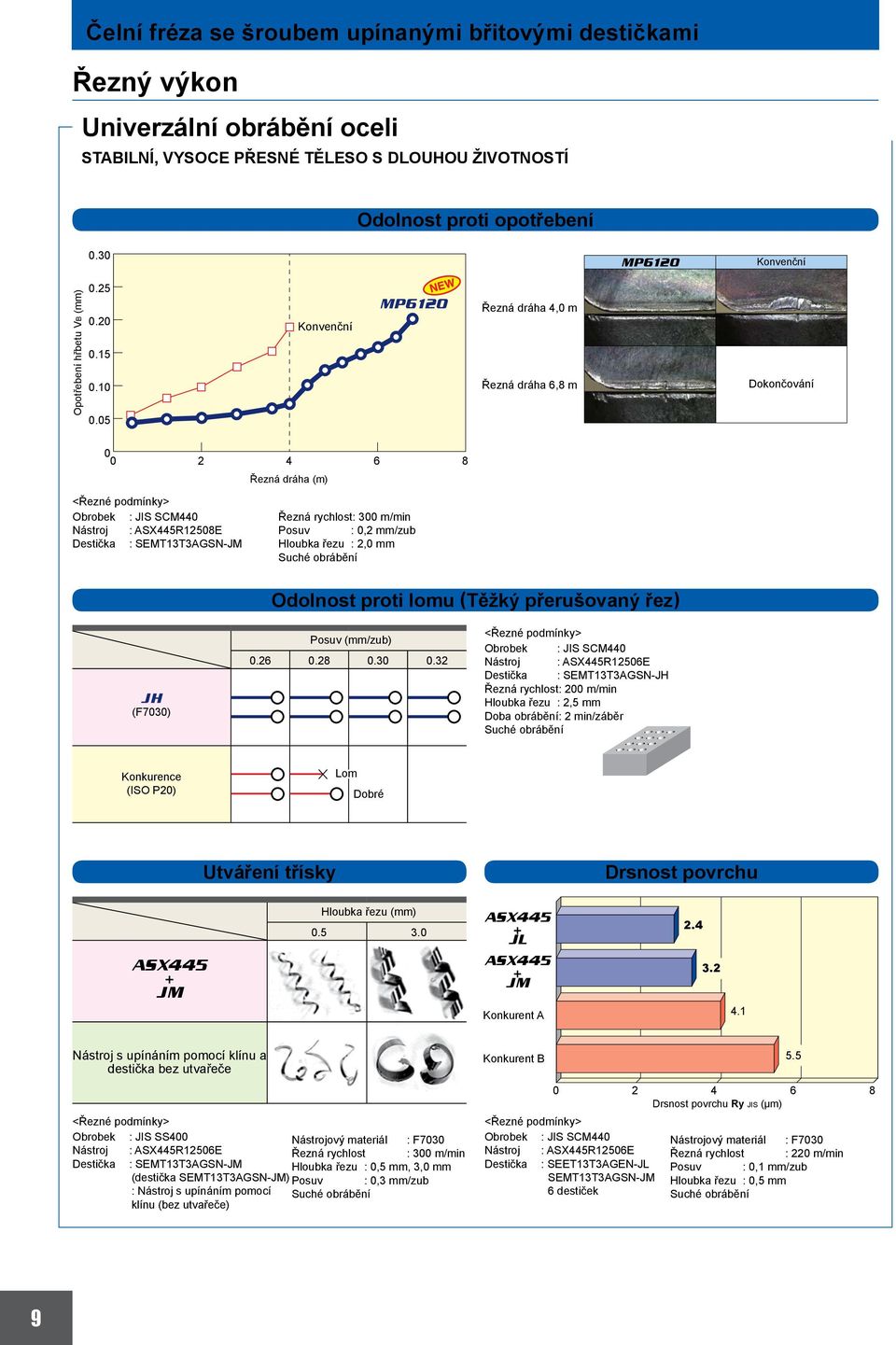

10 Čelní fréza se šroubem upínanými břitovými destičkami Řezný výkon Univerzální obrábění oceli STABILNÍ, VYSOCE PŘESNÉ TĚLESO S DLOUHOU ŽIVOTNOSTÍ Odolnost proti opotřebení 0.30 MP6120 Opotřebení hřbetu VB (mm) MP6120 Řezná dráha 4,0 m Řezná dráha 6,8 m Dokončování Řezná dráha (m) Obrobek : JIS SCM440 Nástroj : R12508E Destička : SEMT13T3AGSN-JM Řezná rychlost: 300 m/min Posuv : 0,2 mm/zub Hloubka řezu : 2,0 mm Odolnost proti lomu (Těžký přerušovaný řez) JH (F7030) Posuv (mm/zub) Obrobek : JIS SCM440 Nástroj : R12506E Destička : SEMT13T3AGSN-JH Řezná rychlost: 200 m/min Hloubka řezu : 2,5 mm Doba obrábění: 2 min/záběr Konkurence (ISO P20) Lom Dobré Utváření třísky Drsnost povrchu + JM Hloubka řezu (mm) JL + JM Konkurent A Nástroj s upínáním pomocí klínu a destička bez utvařeče Obrobek : JIS SS400 Nástrojový materiál : F7030 Nástroj : R12506E Řezná rychlost : 300 m/min Destička : SEMT13T3AGSN-JM Hloubka řezu : 0,5 mm, 3,0 mm (destička SEMT13T3AGSN-JM) Posuv : 0,3 mm/zub : Nástroj s upínáním pomocí klínu (bez utvařeče) Konkurent B Drsnost povrchu Ry JIS (µm) Obrobek : JIS SCM440 Nástroj : R12506E Destička : SEET13T3AGEN-JL SEMT13T3AGSN-JM 6 destiček 5.5 Nástrojový materiál : F7030 Řezná rychlost : 220 m/min Posuv : 0,1 mm/zub Hloubka řezu : 0,5 mm 9

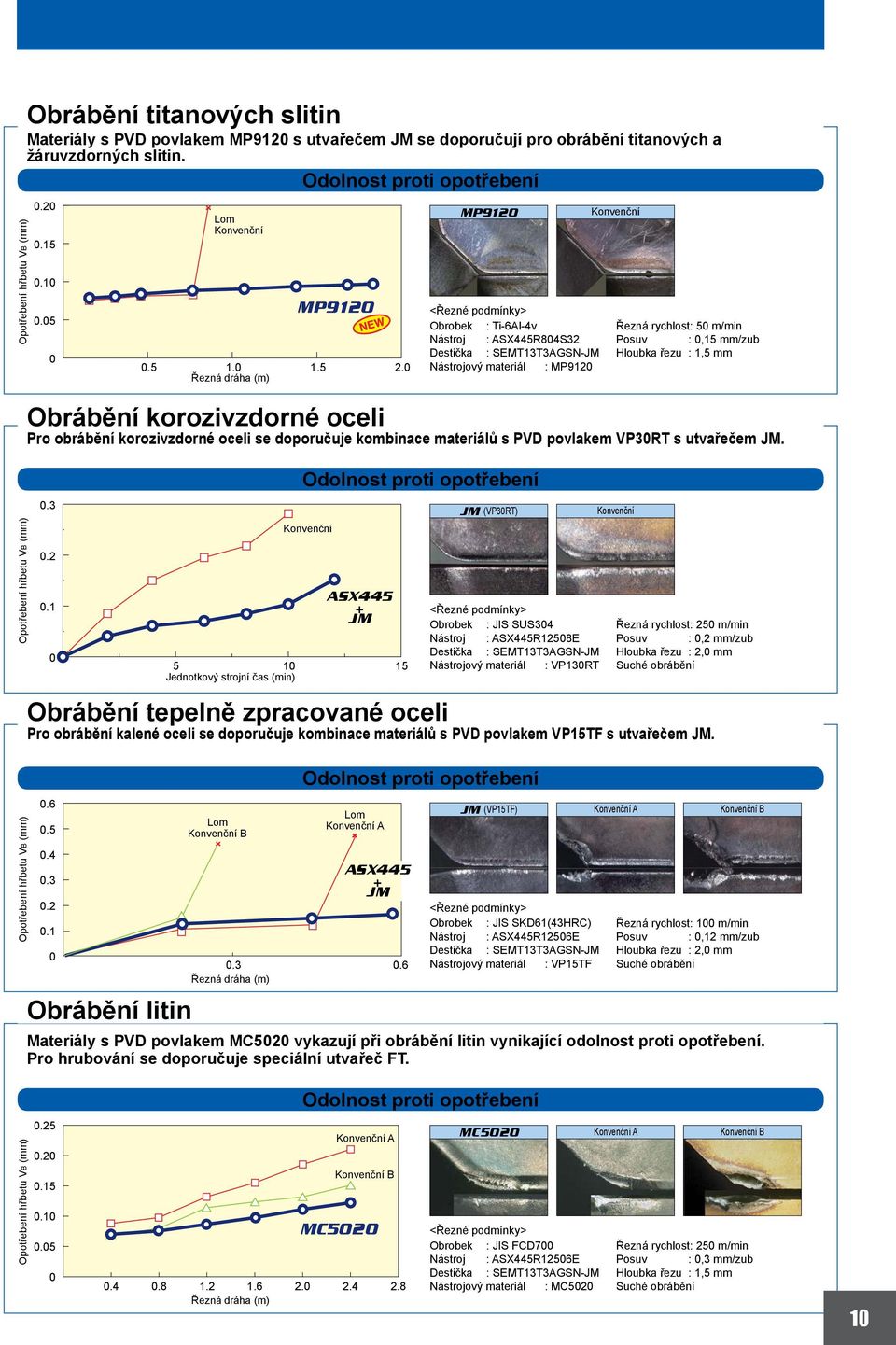

11 Obrábění titanových slitin Materiály s PVD povlakem MP9120 s utvařečem JM se doporučují pro obrábění titanových a žáruvzdorných slitin. Odolnost proti opotřebení Opotřebení hřbetu VB (mm) Opotřebení hřbetu VB (mm) Lom MP Řezná dráha (m) Obrábění korozivzdorné oceli + JM Jednotkový strojní čas (min) Obrábění tepelně zpracované oceli MP9120 Obrobek : Ti-6Al-4v Nástroj : R804S32 Destička : SEMT13T3AGSN-JM Nástrojový materiál : MP9120 Odolnost proti opotřebení JM (VP30RT) Obrobek : JIS SUS304 Nástroj : R12508E Destička : SEMT13T3AGSN-JM Nástrojový materiál : VP130RT Řezná rychlost: 50 m/min Posuv : 0,15 mm/zub Hloubka řezu : 1,5 mm Pro obrábění korozivzdorné oceli se doporučuje kombinace materiálů s PVD povlakem VP30RT s utvařečem JM. Řezná rychlost: 250 m/min Posuv : 0,2 mm/zub Hloubka řezu : 2,0 mm Pro obrábění kalené oceli se doporučuje kombinace materiálů s PVD povlakem s utvařečem JM. Opotřebení hřbetu VB (mm) Obrábění litin Lom B 0.3 Řezná dráha (m) Odolnost proti opotřebení Lom A + JM 0.6 JM () Obrobek : JIS SKD61(43HRC) Nástroj : R12506E Destička : SEMT13T3AGSN-JM Nástrojový materiál : A B Řezná rychlost: 100 m/min Posuv : 0,12 mm/zub Hloubka řezu : 2,0 mm Materiály s PVD povlakem MC5020 vykazují při obrábění litin vynikající odolnost proti opotřebení. Pro hrubování se doporučuje speciální utvařeč FT. Opotřebení hřbetu VB (mm) MC Řezná dráha (m) Odolnost proti opotřebení A B MC5020 Obrobek : JIS FCD700 Nástroj : R12506E Destička : SEMT13T3AGSN-JM Nástrojový materiál : MC5020 A B Řezná rychlost: 250 m/min Posuv : 0,3 mm/zub Hloubka řezu : 1,5 mm 10

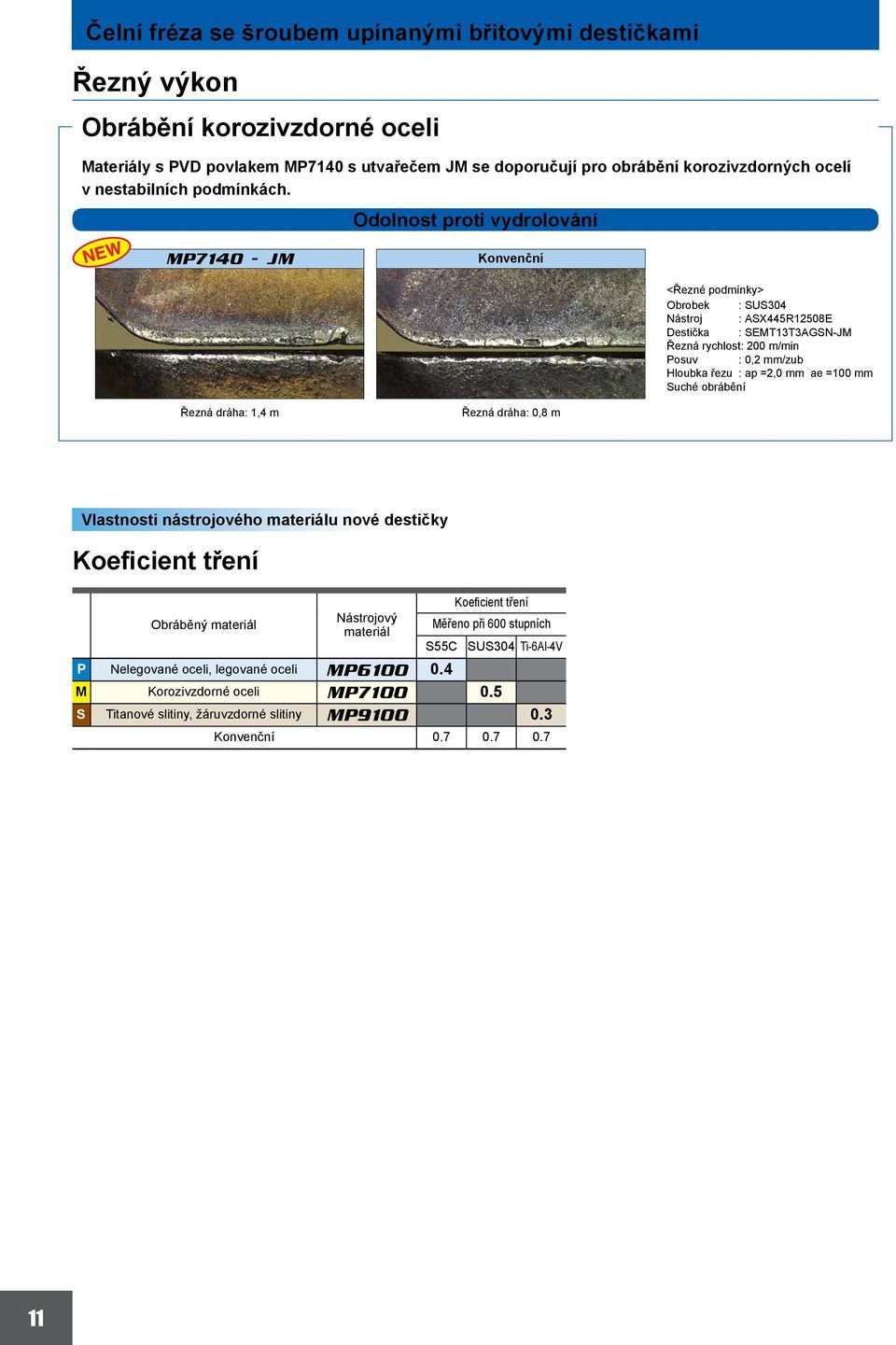

12 Čelní fréza se šroubem upínanými břitovými destičkami Řezný výkon Obrábění korozivzdorné oceli Materiály s PVD povlakem MP7140 s utvařečem JM se doporučují pro obrábění korozivzdorných ocelí v nestabilních podmínkách. Odolnost proti vydrolování MP JM Obrobek : SUS304 Nástroj : R12508E Destička : SEMT13T3AGSN-JM Řezná rychlost: 200 m/min Posuv : 0,2 mm/zub Hloubka řezu : ap =2,0 mm ae =100 mm Řezná dráha: 1,4 m Řezná dráha: 0,8 m Vlastnosti nástrojového materiálu nové destičky Koeficient tření Obráběný materiál Nástrojový materiál S55C Koeficient tření Měřeno při 600 stupních SUS304 Ti-6Al-4V P Nelegované oceli, legované oceli MP M Korozivzdorné oceli MP S Titanové slitiny, žáruvzdorné slitiny MP

13 Obrábění pomocí destičky Wiper Povlakované nástrojové materiály MC5020, a VP25N zaručují delší životnost nástroje. Běžné oceli Řezná dráha 8 m VP25N Opotřebení destičky (µm) mm (µm) Profil drsnosti povrchu Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) Rz=1.52µm Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) Rz=2.36µm mm Obrobek : SCM440 (HB244) Nástroj : R10007D Destička : WEEW13T3AGTR8C Řezná rychlost: 250 m/min Posuv : 1,4 mm/ot Hloubka řezu : ap =0,1 mm ae =78 mm Drsnost povrchu RZ (µm) Řezná dráha a drsnost povrchu VP25N Řezná dráha (m) Korozivzdorná ocel Řezná dráha 6,2 m Opotřebení destičky (µm) Profil drsnosti povrchu Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) Rz=2.95µm mm Obrobek : SUS304 (171HB) Nástroj : R12512E Destička : WEEW13T3AGER8C Řezná rychlost: 270 m/min Posuv : 2,4 mm/ot Hloubka řezu : ap =0,1 mm ae =100 mm (µm) Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) Řezná dráha 10,2 m Konkurence Rz=3.60µm mm Litina Řezná dráha 40 m MC5020 (kompenzace hlavního břitu) (bez kompenzace) Opotřebení destičky (µm) Rz=3.53µm mm (µm) Profil drsnosti povrchu Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) Profil drsnosti Axiální zvětšení: Příčné zvětšení: 50) -5.0 Rz=7.12µm mm Obrobek : FC300 (perforovaný) Nástroj : R12506E Destička : WEEW13T3AGER8C Řezná rychlost : 200 mm/min Posuv : 0,2 mm/zub Hloubka řezu : ap =1 mm ae =100 mm Obrobek Směr posuvu Nástroj 12

14 Čelní fréza se šroubem upínanými břitovými destičkami PŘÍKLADY APLIKACÍ Těleso nástroje R16007F R16010F R25010K Materiál destičky SEMT13T3AGSN-JM () SEMT13T3AGSN-JM (F7030) SEMT13T3AGSN-JM (VP30RT) Svařované díly JIS S45C JIS SUS316 Obrobek Řezné podmínky Součást Strojní součásti Strojní součásti Lodní díly Řezná rychlost (m/min) Posuv (mm/zub) Hloubka řezu (mm) + Konkurenční povlak Řezná kapalina Mokré obrábění Výsledky Doba obrábění (min/břit) Doba obrábění (min/břit) Lom Podmínky normálního opotřebení + F7030 Konkurenční produkty Šroubem upínaná destička VP30RT 4 prodlužuje životnost nástroje bez lomu. nástroje prokázaly kratší životnost a lámaly se. Těleso nástroje Materiál destičky R16007F SEET13T3AGEN-JL (NX4545) Korozivzdorná ocel R12506E SEGT13T3AGFN-JP (HTi10) Hliníkové slitiny Obrobek Řezné Podmínky Součást Strojní součásti Strojní součásti Řezná rychlost (m/min) Posuv (mm/zub) Hloubka řezu (mm) 1.5 (hrubování) 2 (dokončování) 0,25 Řezná kapalina Výsledky JL NX4545 Konkurenční povlak Doba obrábění (min/břit) Výsledkem obrábění bez vibrací je kvalitní obrobená plocha. nástroje vykazovaly vibrace na obrobcích s nízkou tuhostí. 13

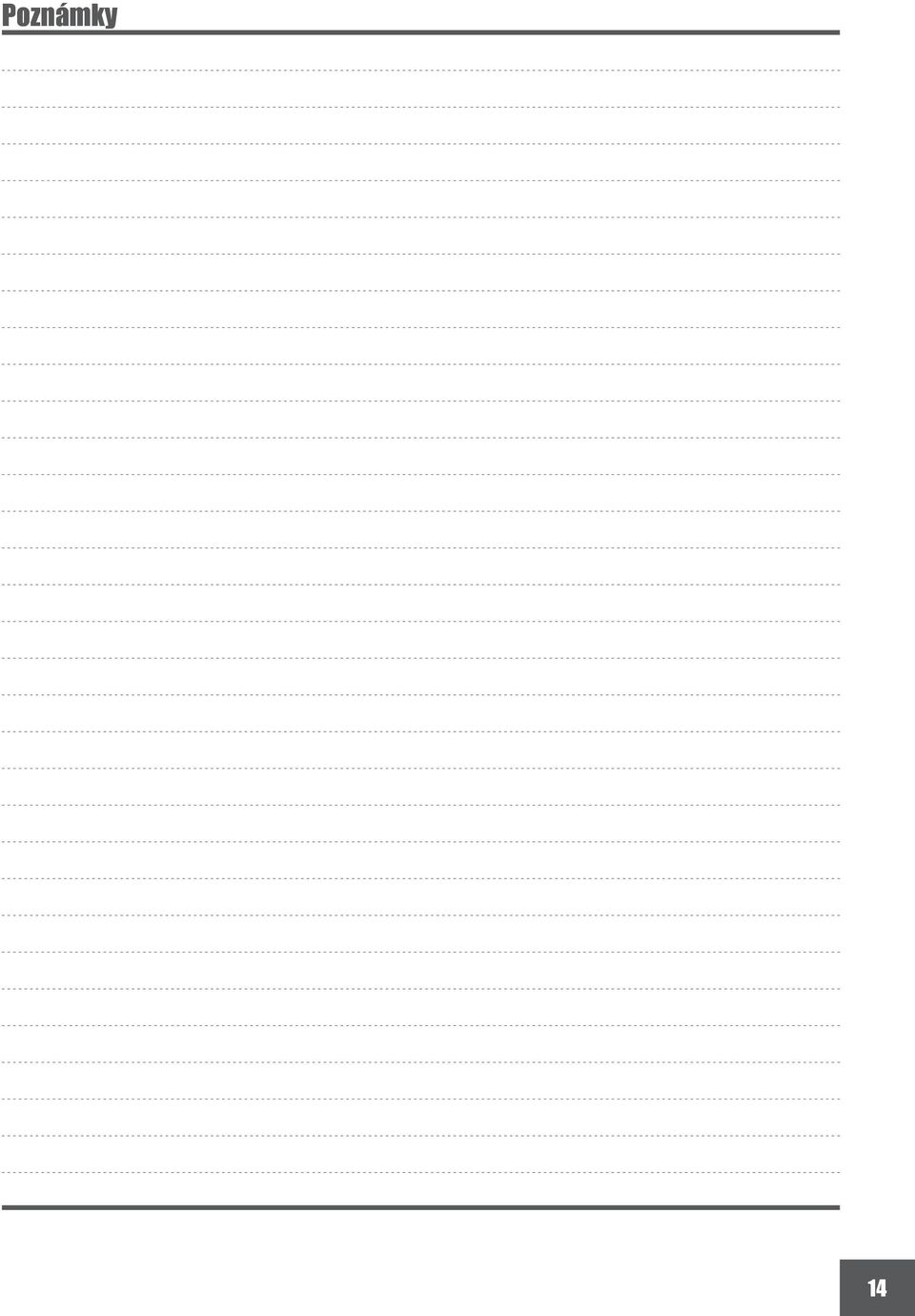

15 Poznámky 14

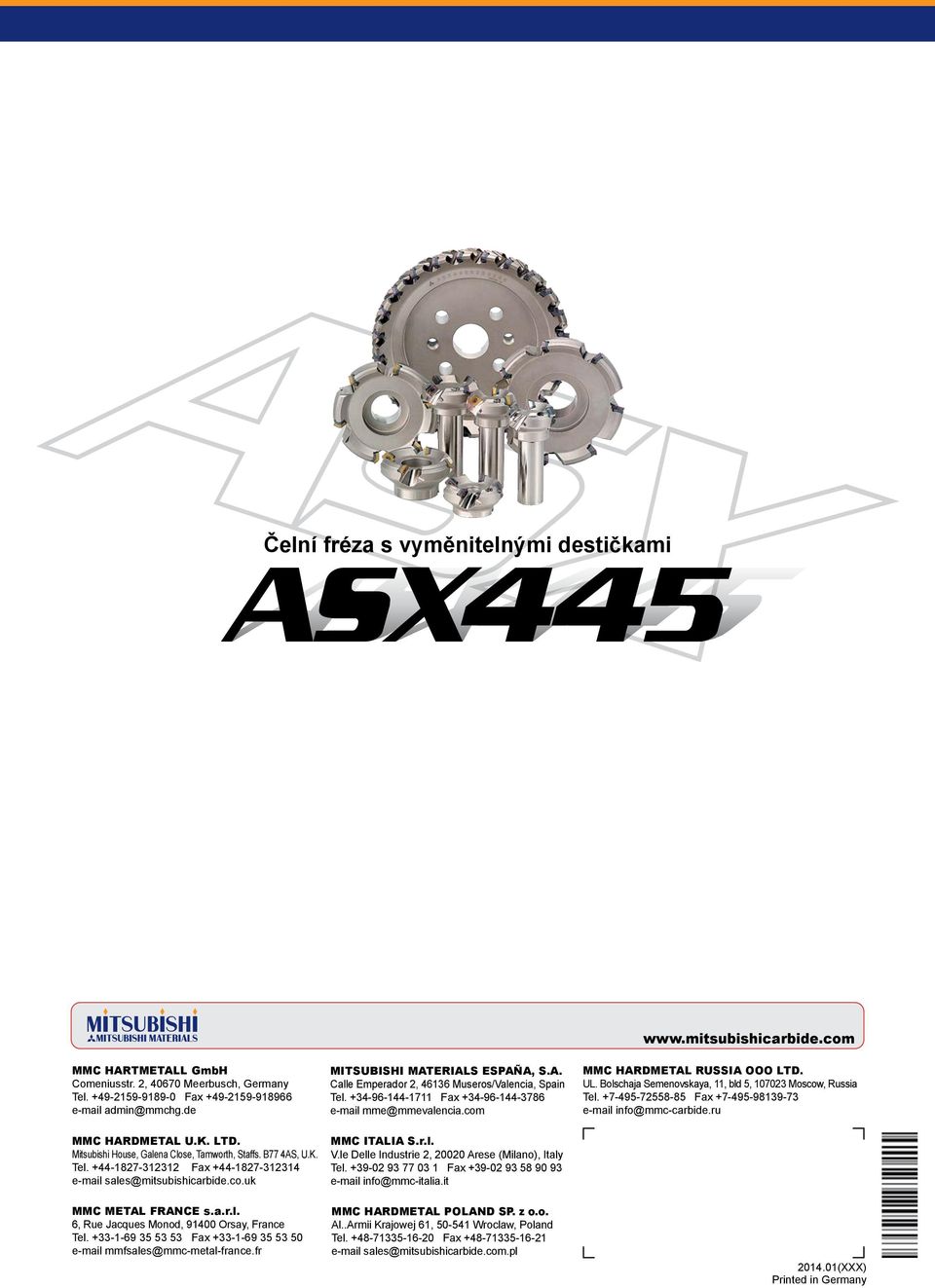

16 ASX Čelní fréza s vyměnitelnými destičkami (XXX) Printed in Germany
