Domovní telefony Instalace modulu 1133/56. Instalace modulu pro nastavení hlasitosti vyzvánění 1132/53.

Transkript

1 1 Instalace modulu 1133/56. Modul 1133/56 se instaluje do telefonu 1133/1. Lze ho použít pro následující funkce: možnost odpojení vyzváněcího signálu od telefonu, signalizováno zelenou diodou LED (funkce " NERUŠIT ") kontrola zavřených dveří (signalizace červenou diodou LED) odemykání dveří přímo stiskem tlačítka na tlačítkovém panelu (např. vstup do ordinace lékaře během ordinačních hodin) Instalace modulu pro nastavení hlasitosti vyzvánění 1132/53. Tento modul se instaluje přímo do telefonu 1133 a umožňuje nastavení hlasitosti vyzvánění ve třech stupních. Upevnění uvnitř telefonu je na obrázku a zapojení je dle schéma, přiloženého k modulu

2 Domovní telefon Tento domovní telefon je částí systému domovních telefonů SCAITEL a představuje alternativu k telefonu 1133 v typové řadě domovních telefonů s elektronickým vyzváněním. Vnitřní zapojení obou přístrojů je shodné. Základní vlastnosti: vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu (bez bzučáku) kondenzátorový mikrofon samostatné tlačítko pro odemykání dveří. Dodávají se tři verze telefonu v bílé barvě: 1132 s tlačítkem pro odemykání dveří 1132/1 s tlačítkem pro odemykání a 1 servisním tlačítkem (s možností doplnění až na 7 servisních tlačítek) 1132/35 s tlačítkem pro odemykání dveří, pro systém 1+N vodičů a dvě verze telefonu v černé barvě: 1132/40 s tlačítkem pro odemykání dveří 1132/41 s tlačítkem pro odemykání a 1 servisním tlačítkem (s možností doplnění až na 7 servisních tlačítek). Všechny verze telefonu 1132 se dodávají standardně pro upevnění na stěnu. Na stolní provedení je možné upravit bílou verzi telefonu použitím soupravy, která obsahuje podstavec pro umístění na stůl a přívodní kabel s nástěnnou svorkovnicí. Technické údaje. plastové provedení krytů přístroje, mikrotelefonu i tlačítek (materiál ABS) mikrotelefon je připojen krouceným kabelem s gumovou průchodkou na straně mikrotelefonu spojení vrchního a spodního krytu přístroje i mikrotelefonu je bez použití šroubů pomocí západek standardně pro montáž na stěnu vyzvánění přivedením vyzváněcího signálu do reproduktorové vložky mikrotelefonu svorkovnice pro připojení přívodních vodičů je uvnitř přístroje na desce plošného spoje funkce odemykání dveřního zámku se aktivuje stiskem tlačítka umístěného v horní části přístroje vnitřní zapojení přístroje Poznámka U některých zapojení s funkcí interkomu je nutné přerušit drátovou propojku svorek 6-10 uvnitř telefonu. Upozornění pro uživatele. Po nainstalování telefon neotvírejte. Při provozu systémů domovních telefonů URMET DOMUS se využívá nízkých napětí (max. 24 Vss a 50 Vstř.), proto nepřipojujte nikdy napětí vyšší. Zatižitelnost tlačítek max. 2 A. Případné opravy svěřte odbornému personálu. 7

3 Domovní telefon 1132 (bílý) a 1132/40 (černý). Telefon je vybaven pouze tlačítkem pro odemykání dveří bez možnosti přidání servisních tlačítek. Domovní telefon 1132/1 (bílý) a 1132/41 (černý). Telefon s tlačítkem pro odemykání dveří a 1 servisním tlačítkem. Počet servisních tlačítek je možno zvýšit až na 7. Tlačítka plní svoji funkci i při zavěšeném mikrotelefonu, jsou vzájemně nezávislá a využívají se při funkci interkomu nebo pro libovolné doplňkové funkce systémů domovních telefonů (ovládání osvětlení schodiště, ovládání druhého zámku a pod. ). Neosazené pozice servisních tlačítek jsou zakryty záslepkami. Tlačítka pro doplnění nejsou součástí dodávky telefonu a je nutno je objednat samostatně. Domovní telefon 1132/35. Telefon s tlačítkem pro odemykání dveří pro systém 1+N vodičů. vnitřní zapojení přístroje. 8

4 Instalace telefonu na stěnu. Pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu. K upevnění na stěnu je ve spodním krytu několik otvorů pro šrouby, které jsou, včetně hmoždinek, součástí dodávky telefonu. A 1,55 m A Úprava na stolní provedení telefonu Pro úpravu na stolní provedení telefonu v bílé verzi je určena souprava 1132/50. Postup: na spodní stranu podstavce umístěte 4 gumové samolepicí podložky vodiče pro připojení protáhněte otvorem ve spodním krytu telefonu a kryt připevněte k podstavci jednotlivé vodiče připojte do svorkovnice případné nezapojené vodiče odštípněte nasaďte vrchní kryt telefonu svorkovnice na druhém konci kabelu se připevňuje na zeď k instalační krabici. 140 mm 147 mm 86 mm 9

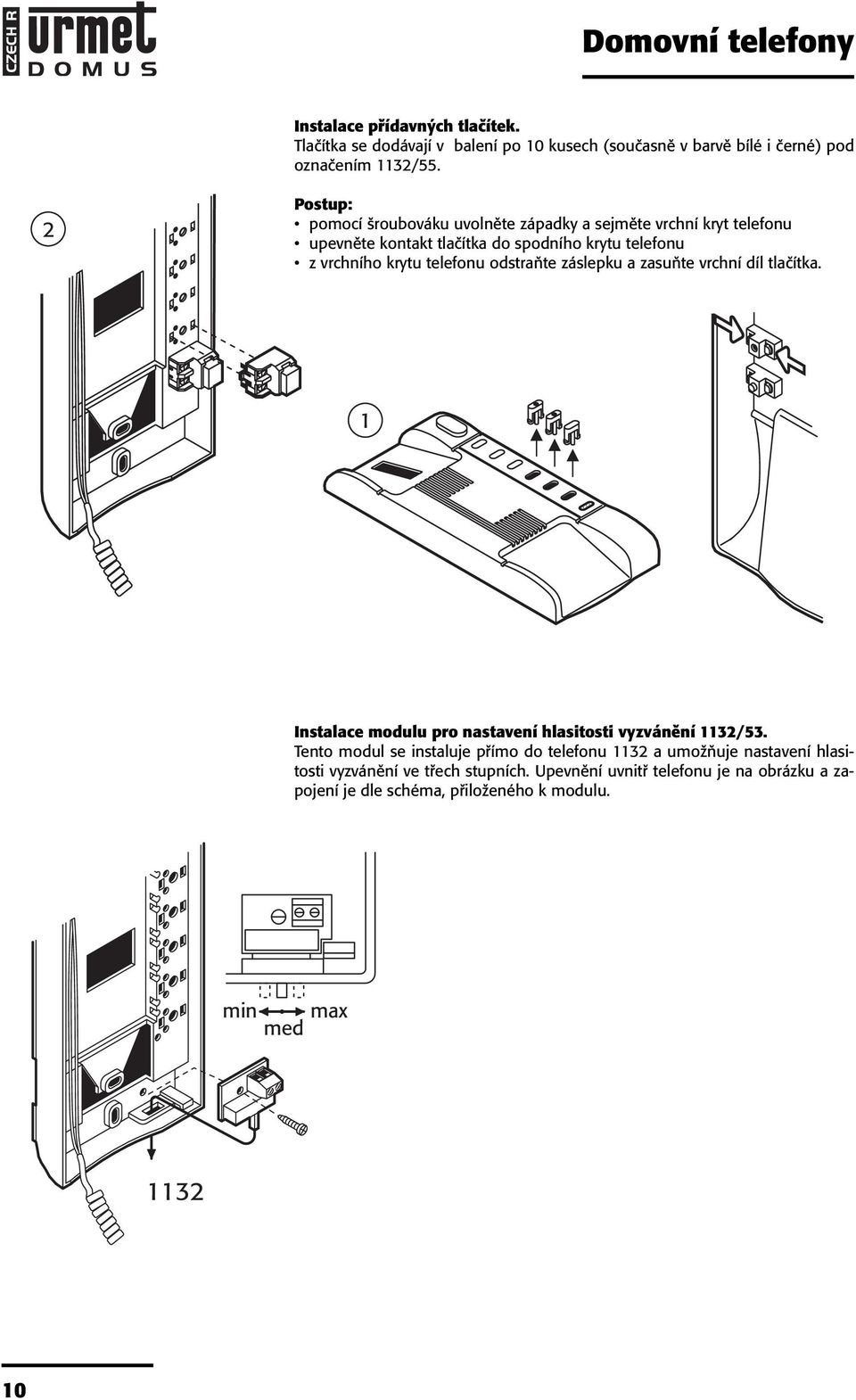

5 Instalace přídavných tlačítek. Tlačítka se dodávají v balení po 10 kusech (současně v barvě bílé i černé) pod označením 1132/55. 2 Postup: pomocí šroubováku uvolněte západky a sejměte vrchní kryt telefonu upevněte kontakt tlačítka do spodního krytu telefonu z vrchního krytu telefonu odstraňte záslepku a zasuňte vrchní díl tlačítka. 1 Instalace modulu pro nastavení hlasitosti vyzvánění 1132/53. Tento modul se instaluje přímo do telefonu 1132 a umožňuje nastavení hlasitosti vyzvánění ve třech stupních. Upevnění uvnitř telefonu je na obrázku a zapojení je dle schéma, přiloženého k modulu. min med max
