1 platnost od.8.0 Montážní návod Zvonkové tablo GENOVA - EV05 Systém Elektrický vrátný je zařízení umožňující hovorové spojení s domácím telefonem. Moduly jsou osazeny jmenovkami a tlačítky pro vyzvánění na příslušný. Při stlačení vyzváněcího tlačítka na modulech dochází k akustické signalizaci, která upozorní na vyzvánění příslušného DT. Podsvětlení jmenovek je osvětlené pomocí LED diod a je řízeno čidlem přiblížení, které vyhodnotí osobu stojící před zvonkovým tablem a sepne podsvětlení po dobu 0s. Jas LED diod se dá pomocí trimru na DPS modulu regulovat. typ S (stříška na zeď) typ D (rámeček do zdi) ELEKTRO-FA. PAVELEK, s.r.o. obchodní značka Czechphone Adresa: Průmyslová 5 Bolatice okr. Opava Telefon: 55, 55 9, Fax: obchod@czechphone.cz Povrchová úprava: Leštěná nerez. Servisní technik: 8 0 Zásady při montáži: Zvonkové tablo montujeme ve výšce,-,5m od podlahy v prostředí s teplotou od -5 C do 0 C při maximální relativní vlhkosti 80%. Montážní místo musí být chráněné před stékající vodou. Odpor jednotlivých vodičů od zvonkového tabla může být max. ohm (při Cu vodičů 0,mm 0m,Cu 0,8mm 0m). Odpor vodičů na ovládání elektrického zámku nesmí být větší než ohm. Obsah: verze:. Zvonkové tablo GENOVA typ S (stříška na zeď) - popis + rozměry... str. Zvonkové tablo GENOVA typ D (rámeček do zdi) - popis + rozměry... str. Montáž zvonkové tabla GENOVA typ D - Zápustná montáž... str. Montáž zvonkové tabla GENOVA typ S - Montáž na zeď... str. 5 Montáž zvonkové tabla GENOVA typ S - Polozápustná montáž... str. Výměna jmenovek... str. Popis hlavní řídící a rozšiřující desky elektroniky zvonkového tabla... str. 8 Popis DPS modulů zvonkového tabla... str. 9 Zakladní elektrické schéma zapojení... str. 0 Zakladní elektrické schéma zapojení... str. Kontakty... str. -/- -/-

2 Zvonkové tablo GENOVA - EV05 Systém Zvonkové tablo GENOVA typ S (stříška na zeď) - popis + rozměry Zvonkové tablo GENOVA - EV05 Systém základní elektrické schéma zapojení (max. počet domácích telefonů ) stříška tabla modul komunikace s tlačítky reproduktor,z modul 0 tlačítek jmenovka L+,Z vyzváněcí tlačítko senzor čidla přiblížení,z mikrofon Moduly s komunikací jsou ve variantách s, a tlačítky. Moduly bez komunikace jsou ve variantách s a 0 tlačítky. Číslování tlačítek jednotlivých modulů je vždy ze zdola nahoru. Provedení zvonkového tabla ve stříšce umožňuje dvojí montáž. V místech, kde nemůžete nebo nechcete sekat do omítky (zdi) se tablo připevní pomocí šroubků a hmoždinek jen na zeď - tzv. montáž na zeď. Druhá možnost je tzv. polozápustná montáž, kdy se tablo částečně zapustí do omítky. Pro tento typ montáže je potřeba mít montážní krabici s označením MKP, která se uloží do omítky (hloubka uložení mm) a tablo se poté přišroubuje do MKP. Rozměry zvonkových tabel a montážní krabice (typ stříška): 9M NM 05-S Zvonkové tablo Systém - + Z +V Ez... Ez V ~ ~ +V V~ L N 0VAC počet modulů tabla modul moduly moduly moduly 5 modulů modulů modulů rozměry stříšky tabla 8 x 99 x (5 - ) mm 5 x 99 x (5 - ) mm 9 x 99 x (5 - ) mm 0 x 99 x (5 - ) mm 80 x 99 x (5 - ) mm 55 x 99 x (5 - ) mm 5 x 99 x (5 - ) mm rozměry montážní krabice MKP MKP 8 x 0 x mm MKP 58 x 0 x mm MKP x 0 x mm MKP 09 x 0 x mm MKP5 85 x 0 x mm MKP 0 x 0 x mm MKP 5 x 0 x mm elektrický zámek EFP 5 Pro zapojení výrobce doporučuje použít kabel JYSTY. -/- -/-

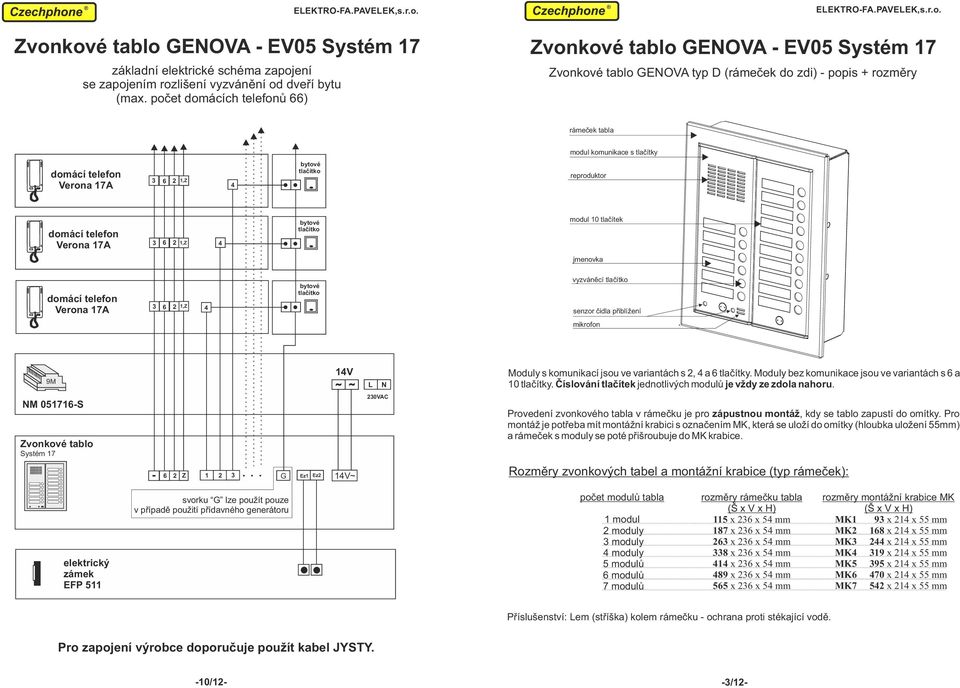

3 Zvonkové tablo GENOVA - EV05 Systém Zvonkové tablo GENOVA - EV05 Systém základní elektrické schéma zapojení se zapojením rozlišení vyzvánění od dveří bytu (max. počet domácích telefonů ) Zvonkové tablo GENOVA typ D (rámeček do zdi) - popis + rozměry rámeček tabla modul komunikace s tlačítky,z bytové tlačítko reproduktor L+,Z bytové tlačítko modul 0 tlačítek jmenovka,z bytové tlačítko vyzváněcí tlačítko senzor čidla přiblížení mikrofon 9M NM 05-S Zvonkové tablo Systém - + Z +V G +V Ez... Ez V ~ ~ +V V~ L N 0VAC Moduly s komunikací jsou ve variantách s, a tlačítky. Moduly bez komunikace jsou ve variantách s a 0 tlačítky. Číslování tlačítek jednotlivých modulů je vždy ze zdola nahoru. Provedení zvonkového tabla v rámečku je pro zápustnou montáž, kdy se tablo zapustí do omítky. Pro montáž je potřeba mít montážní krabici s označením MK, která se uloží do omítky (hloubka uložení 55mm) a rámeček s moduly se poté přišroubuje do MK krabice. Rozměry zvonkových tabel a montážní krabice (typ rámeček): elektrický zámek EFP 5 svorku G lze použít pouze v případě použití přídavného generátoru počet modulů tabla modul moduly moduly moduly 5 modulů modulů modulů rozměry rámečku tabla 5 x x 5 mm 8 x x 5 mm x x 5 mm 8 x x 5 mm x x 5 mm 89 x x 5 mm 55 x x 5 mm rozměry montážní krabice MK MK 9 x x 55 mm MK 8 x x 55 mm MK x x 55 mm MK 9 x x 55 mm MK5 95 x x 55 mm MK 0 x x 55 mm MK 5 x x 55 mm Příslušenství: Lem (stříška) kolem rámečku - ochrana proti stékající vodě. Pro zapojení výrobce doporučuje použít kabel JYSTY. -/- -0/-

4 Montáž zvonového tabla GENOVA typ D - Zápustná montáž Použité obrázky jsou pouze ilustrativní, rozměry tabla, montážní krabice MK (viz str. ) a počet modulů se v závislosti na konkrétní instalaci může měnit, ale postup je stejný. Doporučujeme tablo umístit tak, aby spodní hrana MK krabice byla ve výšce 0cm. Zvonkové tablo GENOVA - EV05 Systém Zvonkové tablo GENOVA - EV05 Systém Montážní krabice MK: Pomocí sádry nebo montážní pěny umístěte RZ do otvoru v omítce. Otvor pro přívodní kabely se musí nacházet v levé spodní části krabice MK! Vyřezání otvoru do omítky pro MK krabici (rozměry viz str.) DPS modulu s komunikací,, tlačítek Popis DPS modulů zvonkového tabla 9 DPS ostatních modulů 0 tlačítek Rámeček tabla (pokud máte límec, před přišroubováním ho nasaďte) šroubky Mx0 + podložka pro přišroubování rámečku do MK 5 otvor pro přívodní kabely,nezapomenout provléct! výstužení krabice proti prohybu ve středu stěn (doporučujeme!!!, nedodáváme) 8 Zapojení elektroniky v table a jednotlivých modulů (viz str. 8 a 9). 5 Popis DPS:. Konektor pro připojení k hlavní řídící DPS. Konektory pro rozvod napájení posvětlení jmenovek mezi jednotlivými moduly. Konektor pro připojení mikrofonu. Konektor pro připojení reproduktoru 5. 5pin konektor pro přívod/odvod signálu mikrofonu a reproduktoru z/do hlavní řídící DPS. Trimr pro regulaci jasu podsvětlení jmenovek - součástí vždy jen DPS modulu s komunikací.. pin konektor pro připojení čidla přiblížení - součástí vždy jen DPS modulu s komunikací 8. Svorkovnice napájení (+VDC,GND) - součástí vždy jen DPS modulu s komunikací. Slouží pro napájení podsvětlení jmenovek. 9. Konektor pro připojení k rozšiřující DPS nasunout a nacvaknout modul do držáku až po horní hranu rámečku!! přiklopit přišroubovat Čidlo přiblížení - popis Senzory čidla přiblížení jsou součástí spodního plastového dílu komunikačního modulu zvonkového tabla. Při detekci osob ve vzdálenosti až 50cm dojde ke spuštění osvětlení jmenovek. Doba svícení při detekci je nastavena od výrobce na dobu 0 sekund. Jas osvětlení se reguluje pomocí trimru na DPS komunikačního modulu. -/- -9/-

5 8 9 Zvonkové tablo GENOVA - EV05 Systém Zvonkové tablo GENOVA - EV05 Systém Popis hlavní řídící a rozšiřující desky elektroniky zvonkového tabla Hlavní řídící DPS EV05E G Rozšiřující DPS EV05E 0 Montáž zvonkového tabla GENOVA typ S - Montáž na zeď Použité obrázky jsou pouze ilustrativní, rozměry tabla (viz str.) a počet modulů se v závislosti na konkrétní instalaci může měnit, ale postup je stejný. Doporučujeme tablo umístit tak, aby spodní hrana stříšky tabla byla ve výšce 0cm. Stříška tabla: montáž provádějte na rovnou zeď! pro otvor 0mm použijte vhodné vruty, popř. turbošrouby (není součástí balení) 5 otvor pro přívodní kabely,nezapomenout provléct! Zapojení elektroniky v table a jednotlivých modulů (viz str. 8 a 9). Popis DPS:. Základní svorkovnice (připojení napájení, komunikace a el. zámku).. Svorkovnice pro odvod vyzvánění do telefonů ( až ) z modulu s komunikací (pozn. pokud má modul s komunikací např. jen tlačítka, připojte jen svorky a ).. Trimry pro nastavení hlasitosti mikrofonu (MIC) a reproduktoru (SPK).. Trimry pro nastavení hlasitosti vyzvánění (H) a frekvence vyzvánění (F). 5. Konektor pro připojení komunikačního modulu tabla (modul s reproduktorem a mikrofonem). 5pin konektor pro přívod/odvod signálu mikrofonu a reproduktoru z/do komunikačního modulu tabla. pin konektory pro propojení jednotlivých DPS (hlavní řídící, rozšiřující) mezi sebou. 8. Konektor pro připojení přídavného generátoru (např. DPS elektonický generátor GM050). 9. Svorkovnice pro výstup signálu přídavného generátoru - svorka G (např. pro tlačítka u dveří bytu). 0.Svorkovnice pro odvod vyzvánění do telefonů z dalších tlač. modulů tabla (mimo komunikační).konektory pro připojení tlačítkových modulů tabla (mimo komunikační) 5. Základní svorkovnice: - mínus pól mikrofon reproduktor Z ovládací svorka el. zámku Ez,Ez svorky pro připojení el. zámku V napájecí svorka pro připojení síťového napáječe nasunout a zacvaknout modul do držáku až po horní hranu rámečku!! přiklopit na doraz přišroubovat šroubek na spodní straně tabla -5/- -8/-

6 Zvonkové tablo GENOVA - EV05 Systém Zvonkové tablo GENOVA - EV05 Systém Montáž zvonkového tabla GENOVA typ D - Polozápustná montáž Výměna jmenovek Použité obrázky jsou pouze ilustrativní, rozměry tabla, montážní krabice MK (viz str. ) a počet modulů se v závislosti na konkrétní instalaci může měnit, ale postup je stejný. Doporučujeme tablo umístit tak, aby spodní hrana MK krabice byla ve výšce 0cm. Použité obrázky tabla jsou ilustrativní, počet modulů a jejich typ se v závislosti na konkrétní instalaci může měnit, ale postup je stejný. Doporučujeme vyměňovat jmenovky u jednotlivých modulů postupně. Aby nedošlo k nechtěnému poškození elektroniky, mějte v průběhu výměny jmenovek vypnutý zdroj napájení! Před výměnou si připravte vlastní popisky (předloha viz. ). Doporučujeme použít papír s vyšší gramáží (5g/m ). Montážní krabice MK: Pomocí sádry nebo montážní pěny umístěte RZ do otvoru v omítce. Otvor pro přívodní kabely se musí nacházet v levé spodní části krabice MK! Krabici zapustěte přesně po vnější okraj krabice, jinak hrozí utopení šroubů pro přichycení modulů v stříšce tabla!!! Vyřezání otvoru do omítky pro RZ krabici (rozměry viz str.) Stříška tabla (vzniklou mezeru mezi MK a stříškou vyplňte po celém obvodu např. tmelem (spárovací hmotou) šroubky Mx0 + podložka pro přišroubování stříšky do MK krabice vyšroubovat šroubek (typ stříška - na spodní straně tabla typ rámeček - na spodní části modulu) verze -tlačítek, malá jmenovka a mírně vyklopit modul 5a vysunout modul z držáku (při zpětné montáži zasunout a zacvaknout až po hranu stříšky/rámečku) Stříška tabla otvor pro přívodní kabely,nezapomenout provléct! vlivem např. rozpínavosti montážní pěny!!doporučujeme!! vystužit krabici proti prohybu ve středu stěn povolit ad) posunout plastovou příchytku na doraz směrem nahoru zapuštěná MK ve omítce (zdi) Zapojení elektroniky v table a jednotlivých modulů (viz str. 8 a 9). 5 verze 0tlačítek, velká jmenovka b povolit 5b ad) vytáhnout čirý plastový kryt na jmenovky ad) odšroubovat, oddělat spodní kotvící (plastový) kryt ad) posunout plastovou příchytku na doraz směrem nahoru MK krabici zapustěte do omítky přesně po vnější okraj krabice, jinak hrozí utopení šroubů pro uchycení modulů ve stříšce! nasunout a zacvaknout modul do držáku až po horní hranu rámečku!! přiklopit na doraz a poté přišroubovat ad) vytáhnout čirý plastový kryt na jmenovky ad) odšroubovat šroubky a oddělat spodní kotvící kryt Vložte papír s popisem mezi ks čirého plastového krytu jmenovky a opatrně ho zasuňte zpátky do modulu tak, aby přesně zajel do otvoru určeného pro jmenovku. Při montáži postupujte v obrácené pořadí bodů 5- s opačnými kroky. -/- --
