Varia 2Lh/2Rh H2O. Krbová vložka s teplovodním výměníkem. Návod k montáži a provozu

Transkript

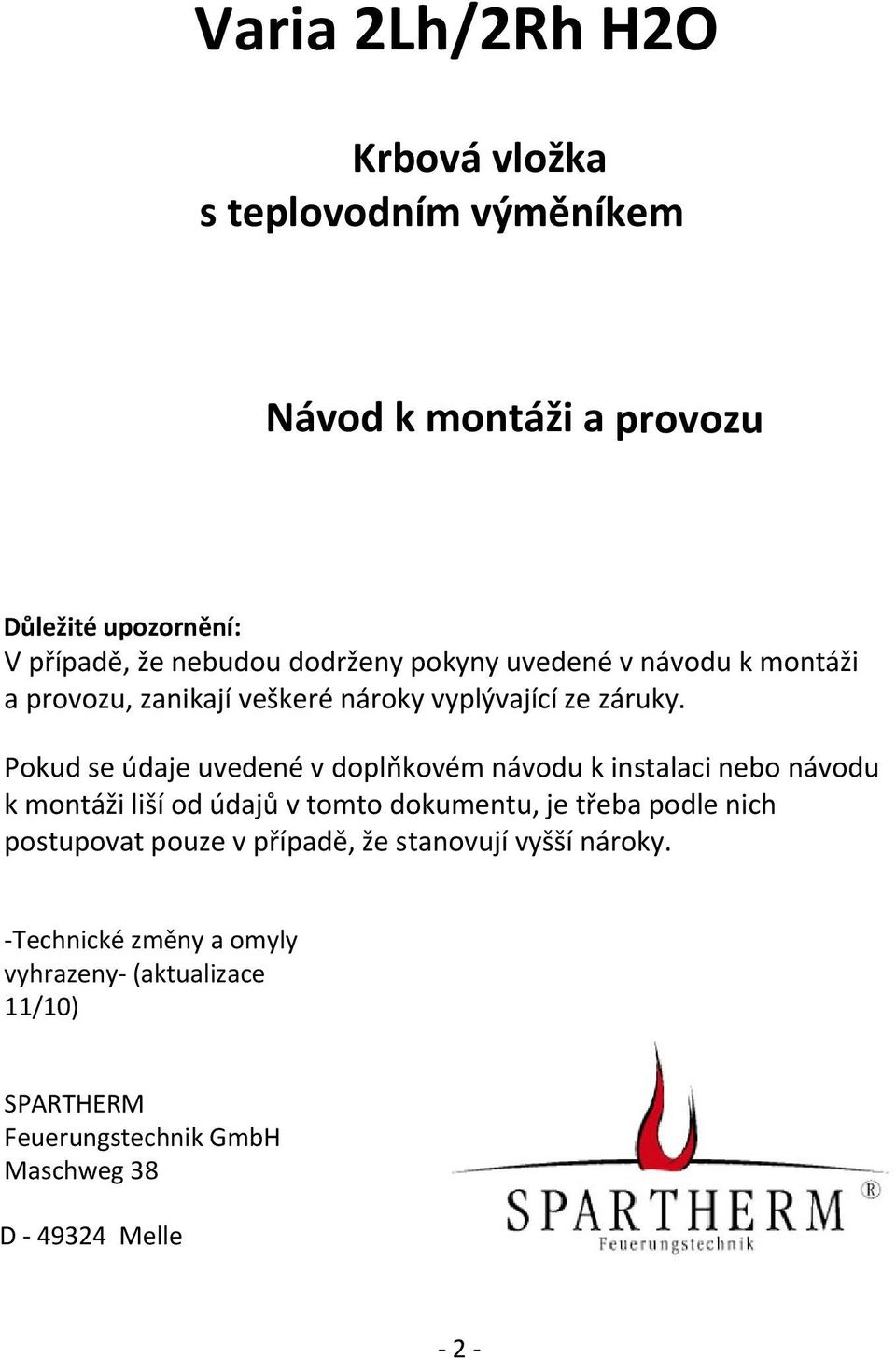

1 Varia 2Lh/2Rh H2O Krbová vložka s teplovodním výměníkem Návod k montáži a provozu Důležité upozornění: V případě, že nebudou dodrženy pokyny uvedené v návodu k montáži a provozu, zanikají veškeré nároky vyplývající ze záruky. Pokud se údaje uvedené v doplňkovém návodu k instalaci nebo návodu k montáži liší od údajů v tomto dokumentu, je třeba podle nich postupovat pouze v případě, že stanovují vyšší nároky. Technické změny a omyly vyhrazeny (aktualizace 11/10) SPARTHERM Feuerungstechnik GmbH Maschweg 38 D Melle 2

2 Předmluva / filozofie kvality Rozhodli jste se pro výrobek značky Spartherm srdečně vám děkujeme za důvěru. Ve světě přebytku a masové výroby spojujeme naše jméno s krédem majitele společnosti pana Gerharda Manfreda Rokossy: Vysoká technická kvalita ve spojení s aktuálním designem a službou zákazníkovi tak, aby byl spokojen a doporučoval nás dalším klientům." Nabízíme vám společně s našimi prodejními partnery prvotřídní výrobky, které vás emocionálně osloví a naplní pocity bezpečí a pohody. Aby se to skutečně podařilo, doporučujeme vám přečíst si pozorně tento návod k provozu, který vám pomůže se rychle a podrobně seznámit s výrobkem. Kromě informací k obsluze zařízení obsahuje návod cenné tipy a rady, jakož i důležité pokyny k bezpečnosti provozu a údržbě krbové vložky tak, aby vám dlouho sloužila. Navíc Vám ukážeme, jak krbovou vložku provozovat, aby nezatěžovala životní prostředí. Pokud byste měli jakékoli dotazy nebo problémy, obraťte se, prosím, na svého prodejce. Přejeme vždy krásný oheň. Váš tým Spartherm G.M. Rokossa 3 4

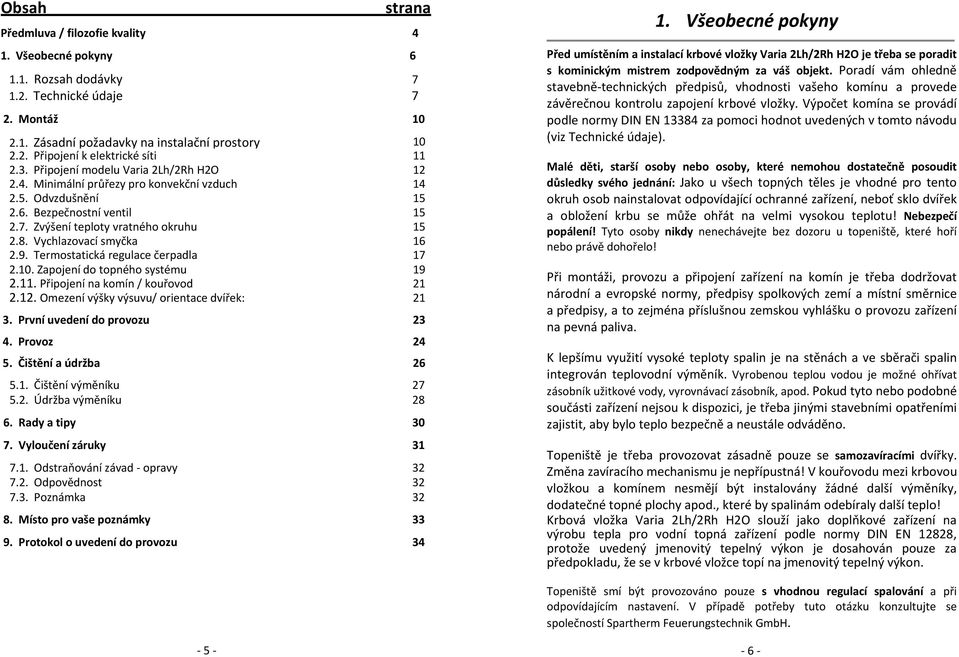

3 Obsah strana Předmluva / filozofie kvality 4 1. Všeobecné pokyny Rozsah dodávky Technické údaje 7 2. Montáž Zásadní požadavky na instalační prostory Připojení k elektrické síti Připojení modelu Varia 2Lh/2Rh H2O Minimální průřezy pro konvekční vzduch Odvzdušnění Bezpečnostní ventil Zvýšení teploty vratného okruhu Vychlazovací smyčka Termostatická regulace čerpadla Zapojení do topného systému Připojení na komín / kouřovod Omezení výšky výsuvu/ orientace dvířek: První uvedení do provozu Provoz Čištění a údržba Čištění výměníku Údržba výměníku Rady a tipy Vyloučení záruky Odstraňování závad opravy Odpovědnost Poznámka Místo pro vaše poznámky Protokol o uvedení do provozu Všeobecné pokyny Před umístěním a instalací krbové vložky Varia 2Lh/2Rh H2O je třeba se poradit s kominickým mistrem zodpovědným za váš objekt. Poradí vám ohledně stavebně technických předpisů, vhodnosti vašeho komínu a provede závěrečnou kontrolu zapojení krbové vložky. Výpočet komína se provádí podle normy DIN EN za pomoci hodnot uvedených v tomto návodu (viz Technické údaje). Malé děti, starší osoby nebo osoby, které nemohou dostatečně posoudit důsledky svého jednání: Jako u všech topných těles je vhodné pro tento okruh osob nainstalovat odpovídající ochranné zařízení, neboť sklo dvířek a obložení krbu se může ohřát na velmi vysokou teplotu! Nebezpečí popálení! Tyto osoby nikdy nenechávejte bez dozoru u topeniště, které hoří nebo právě dohořelo! Při montáži, provozu a připojení zařízení na komín je třeba dodržovat národní a evropské normy, předpisy spolkových zemí a místní směrnice a předpisy, a to zejména příslušnou zemskou vyhlášku o provozu zařízení na pevná paliva. K lepšímu využití vysoké teploty spalin je na stěnách a ve sběrači spalin integrován teplovodní výměník. Vyrobenou teplou vodou je možné ohřívat zásobník užitkové vody, vyrovnávací zásobník, apod. Pokud tyto nebo podobné součásti zařízení nejsou k dispozici, je třeba jinými stavebními opatřeními zajistit, aby bylo teplo bezpečně a neustále odváděno. Topeniště je třeba provozovat zásadně pouze se samozavíracími dvířky. Změna zavíracího mechanismu je nepřípustná! V kouřovodu mezi krbovou vložkou a komínem nesmějí být instalovány žádné další výměníky, dodatečné topné plochy apod., které by spalinám odebíraly další teplo! Krbová vložka Varia 2Lh/2Rh H2O slouží jako doplňkové zařízení na výrobu tepla pro vodní topná zařízení podle normy DIN EN 12828, protože uvedený jmenovitý tepelný výkon je dosahován pouze za předpokladu, že se v krbové vložce topí na jmenovitý tepelný výkon. Topeniště smí být provozováno pouze s vhodnou regulací spalování a při odpovídajícím nastavení. V případě potřeby tuto otázku konzultujte se společností Spartherm Feuerungstechnik GmbH. 5 6

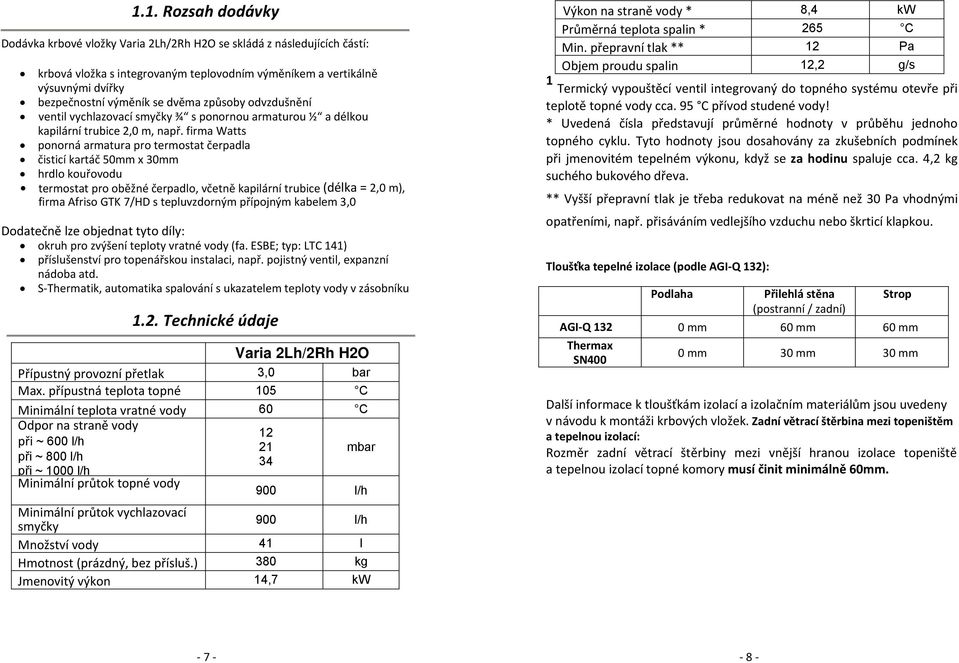

4 Varia 2Lh/2Rh H2O Přípustný provozní přetlak 3,0 bar Max. přípustná teplota topné 105 C Minimální teplota vratné vody 60 C Odpor na straně vody při ~ 600 l/h při ~ 800 l/h při ~ 1000 l/h Minimální průtok topné vody 1.1. Rozsah dodávky Dodávka krbové vložky Varia 2Lh/2Rh H2O se skládá z následujících částí: krbová vložka s integrovaným teplovodním výměníkem a vertikálně výsuvnými dvířky bezpečnostní výměník se dvěma způsoby odvzdušnění ventil vychlazovací smyčky ¾ s ponornou armaturou ½ a délkou kapilární trubice 2,0 m, např. firma Watts ponorná armatura pro termostat čerpadla čisticí kartáč 50mm x 30mm hrdlo kouřovodu termostat pro oběžné čerpadlo, včetně kapilární trubice (délka = 2,0 m), firma Afriso GTK 7/HD s tepluvzdorným přípojným kabelem 3,0 Dodatečně lze objednat tyto díly: okruh pro zvýšení teploty vratné vody (fa. ESBE; typ: LTC 141) příslušenství pro topenářskou instalaci, např. pojistný ventil, expanzní nádoba atd. S Thermatik, automatika spalování s ukazatelem teploty vody v zásobníku 1.2. Technické údaje mbar 900 l/h Minimální průtok vychlazovací smyčky 900 l/h Množství vody 41 l Hmotnost (prázdný, bez přísluš.) 380 kg Jmenovitý výkon 14,7 kw Výkon na straně vody * 8,4 kw Průměrná teplota spalin * 265 C Min. přepravní tlak ** 12 Pa Objem proudu spalin 12,2 g/s 1 Termický vypouštěcí ventil integrovaný do topného systému otevře při teplotě topné vody cca. 95 C přívod studené vody! * Uvedená čísla představují průměrné hodnoty v průběhu jednoho topného cyklu. Tyto hodnoty jsou dosahovány za zkušebních podmínek při jmenovitém tepelném výkonu, když se za hodinu spaluje cca. 4,2 kg suchého bukového dřeva. ** Vyšší přepravní tlak je třeba redukovat na méně než 30 Pa vhodnými opatřeními, např. přisáváním vedlejšího vzduchu nebo škrticí klapkou. Tloušťka tepelné izolace (podle AGI Q 132): Podlaha Přilehlá stěna (postranní / zadní) Strop AGI Q mm 60 mm 60 mm Thermax SN400 0 mm 30 mm 30 mm Další informace k tloušťkám izolací a izolačním materiálům jsou uvedeny v návodu k montáži krbových vložek. Zadní větrací štěrbina mezi topeništěm a tepelnou izolací: Rozměr zadní větrací štěrbiny mezi vnější hranou izolace topeniště a tepelnou izolací topné komory musí činit minimálně 60mm. 7 8

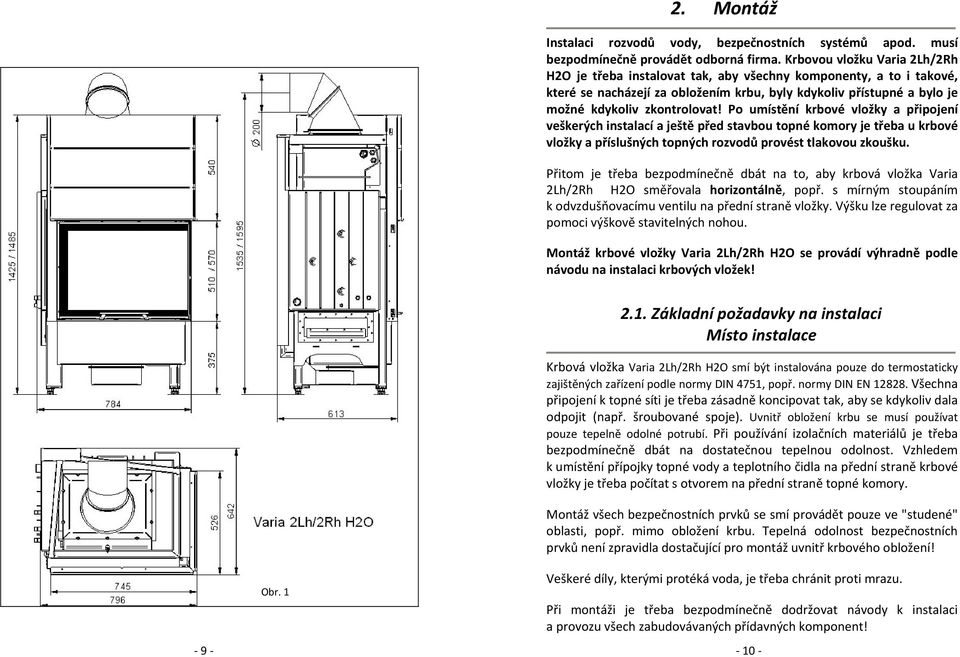

5 2. Montáž Instalaci rozvodů vody, bezpečnostních systémů apod. musí bezpodmínečně provádět odborná firma. Krbovou vložku Varia 2Lh/2Rh H2O je třeba instalovat tak, aby všechny komponenty, a to i takové, které se nacházejí za obložením krbu, byly kdykoliv přístupné a bylo je možné kdykoliv zkontrolovat! Po umístění krbové vložky a připojení veškerých instalací a ještě před stavbou topné komory je třeba u krbové vložky a příslušných topných rozvodů provést tlakovou zkoušku. Přitom je třeba bezpodmínečně dbát na to, aby krbová vložka Varia 2Lh/2Rh H2O směřovala horizontálně, popř. s mírným stoupáním k odvzdušňovacímu ventilu na přední straně vložky. Výšku lze regulovat za pomoci výškově stavitelných nohou. Montáž krbové vložky Varia 2Lh/2Rh H2O se provádí výhradně podle návodu na instalaci krbových vložek! Obr Základní požadavky na instalaci Místo instalace Krbová vložka Varia 2Lh/2Rh H2O smí být instalována pouze do termostaticky zajištěných zařízení podle normy DIN 4751, popř. normy DIN EN Všechna připojení k topné síti je třeba zásadně koncipovat tak, aby se kdykoliv dala odpojit (např. šroubované spoje). Uvnitř obložení krbu se musí používat pouze tepelně odolné potrubí. Při používání izolačních materiálů je třeba bezpodmínečně dbát na dostatečnou tepelnou odolnost. Vzhledem k umístění přípojky topné vody a teplotního čidla na přední straně krbové vložky je třeba počítat s otvorem na přední straně topné komory. Montáž všech bezpečnostních prvků se smí provádět pouze ve "studené" oblasti, popř. mimo obložení krbu. Tepelná odolnost bezpečnostních prvků není zpravidla dostačující pro montáž uvnitř krbového obložení! Veškeré díly, kterými protéká voda, je třeba chránit proti mrazu. Při montáži je třeba bezpodmínečně dodržovat návody k instalaci a provozu všech zabudovávaných přídavných komponent! 9 10

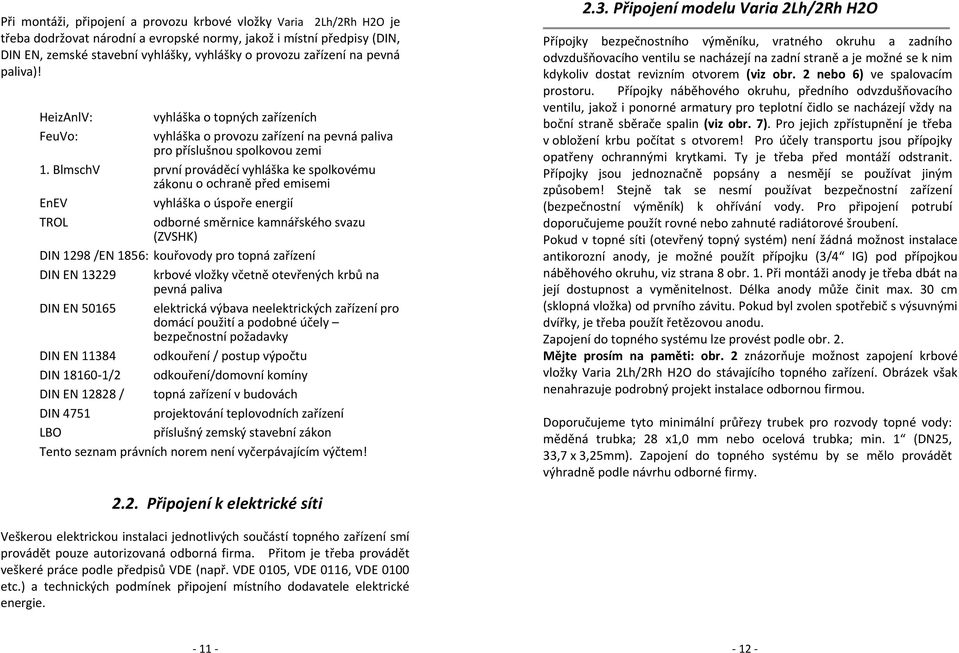

6 Při montáži, připojení a provozu krbové vložky Varia 2Lh/2Rh H2O je třeba dodržovat národní a evropské normy, jakož i místní předpisy (DIN, DIN EN, zemské stavební vyhlášky, vyhlášky o provozu zařízení na pevná paliva)! HeizAnlV: FeuVo: vyhláška o topných zařízeních vyhláška o provozu zařízení na pevná paliva pro příslušnou spolkovou zemi 1. BlmschV první prováděcí vyhláška ke spolkovému zákonu o ochraně před emisemi EnEV vyhláška o úspoře energií TROL odborné směrnice kamnářského svazu (ZVSHK) DIN 1298 /EN 1856: kouřovody pro topná zařízení DIN EN krbové vložky včetně otevřených krbů na pevná paliva DIN EN elektrická výbava neelektrických zařízení pro domácí použití a podobné účely bezpečnostní požadavky DIN EN odkouření / postup výpočtu DIN /2 odkouření/domovní komíny DIN EN / topná zařízení v budovách DIN 4751 projektování teplovodních zařízení LBO příslušný zemský stavební zákon Tento seznam právních norem není vyčerpávajícím výčtem! 2.3. Připojení modelu Varia 2Lh/2Rh H2O Přípojky bezpečnostního výměníku, vratného okruhu a zadního odvzdušňovacího ventilu se nacházejí na zadní straně a je možné se k nim kdykoliv dostat revizním otvorem (viz obr. 2 nebo 6) ve spalovacím prostoru. Přípojky náběhového okruhu, předního odvzdušňovacího ventilu, jakož i ponorné armatury pro teplotní čidlo se nacházejí vždy na boční straně sběrače spalin (viz obr. 7). Pro jejich zpřístupnění je třeba v obložení krbu počítat s otvorem! Pro účely transportu jsou přípojky opatřeny ochrannými krytkami. Ty je třeba před montáží odstranit. Přípojky jsou jednoznačně popsány a nesmějí se používat jiným způsobem! Stejně tak se nesmí používat bezpečnostní zařízení (bezpečnostní výměník) k ohřívání vody. Pro připojení potrubí doporučujeme použít rovné nebo zahnuté radiátorové šroubení. Pokud v topné síti (otevřený topný systém) není žádná možnost instalace antikorozní anody, je možné použít přípojku (3/4 IG) pod přípojkou náběhového okruhu, viz strana 8 obr. 1. Při montáži anody je třeba dbát na její dostupnost a vyměnitelnost. Délka anody může činit max. 30 cm (sklopná vložka) od prvního závitu. Pokud byl zvolen spotřebič s výsuvnými dvířky, je třeba použít řetězovou anodu. Zapojení do topného systému lze provést podle obr. 2. Mějte prosím na paměti: obr. 2 znázorňuje možnost zapojení krbové vložky Varia 2Lh/2Rh H2O do stávajícího topného zařízení. Obrázek však nenahrazuje podrobný projekt instalace odbornou firmou. Doporučujeme tyto minimální průřezy trubek pro rozvody topné vody: měděná trubka; 28 x1,0 mm nebo ocelová trubka; min. 1 (DN25, 33,7 x 3,25mm). Zapojení do topného systému by se mělo provádět výhradně podle návrhu odborné firmy Připojení k elektrické síti Veškerou elektrickou instalaci jednotlivých součástí topného zařízení smí provádět pouze autorizovaná odborná firma. Přitom je třeba provádět veškeré práce podle předpisů VDE (např. VDE 0105, VDE 0116, VDE 0100 etc.) a technických podmínek připojení místního dodavatele elektrické energie

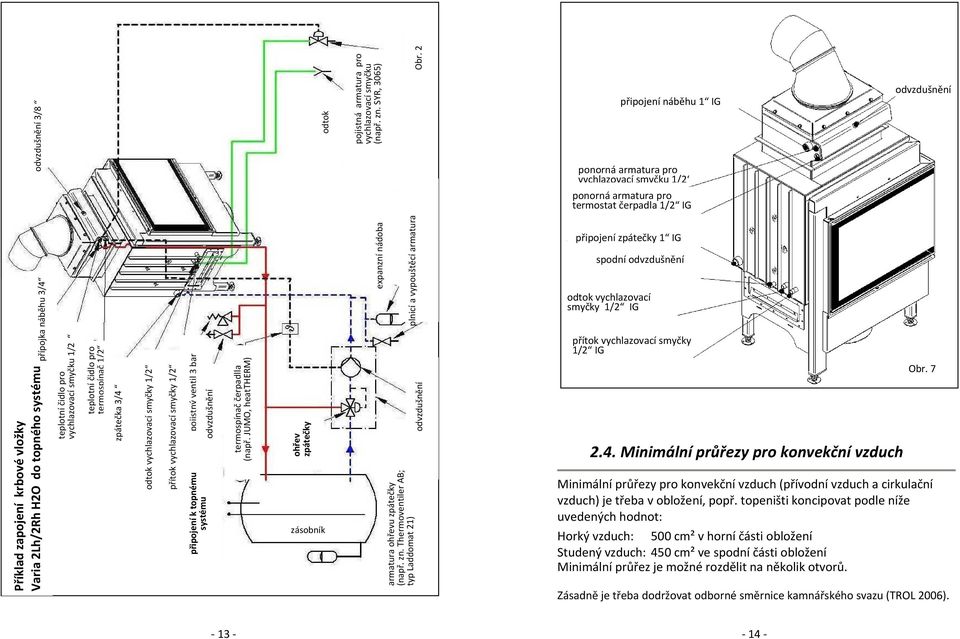

7 připojení náběhu 1 IG odvzdušnění ponorná armatura pro vychlazovací smyčku 1/2 ponorná armatura pro termostat čerpadla 1/2 IG připojení zpátečky 1 IG spodní odvzdušnění odtok vychlazovací smyčky 1/2 IG přítok vychlazovací smyčky 1/2 IG 2.4. Minimální průřezy pro konvekční vzduch Obr. 7 zásobník Minimální průřezy pro konvekční vzduch (přívodní vzduch a cirkulační vzduch) je třeba v obložení, popř. topeništi koncipovat podle níže uvedených hodnot: Horký vzduch: 500 cm² v horní části obložení Studený vzduch: 450 cm² ve spodní části obložení Minimální průřez je možné rozdělit na několik otvorů. Zásadně je třeba dodržovat odborné směrnice kamnářského svazu (TROL 2006) Příklad zapojení krbové vložky Varia 2Lh/2Rh H2O do topného systému přípojka náběhu 3/4 odvzdušnění 3/8 teplotní čidlo pro vychlazovací smyčku 1/2 teplotní čidlo pro termospínač 1/2 zpátečka 3/4 odtok vychlazovací smyčky 1/2 přítok vychlazovací smyčky 1/2 připojení k topnému systému armatura ohřevu zpátečky (např. zn. Thermoventiler AB; typ Laddomat 21) pojistný ventil 3 bar odvzdušnění termospínač čerpadlla (např. JUMO, heattherm) ohřev zpátečky odvzdušnění expanzní nádoba plnicí a vypouštěcí armatura odtok pojistná armatura pro vychlazovací smyčku (např. zn. SYR, 3065) Obr. 2

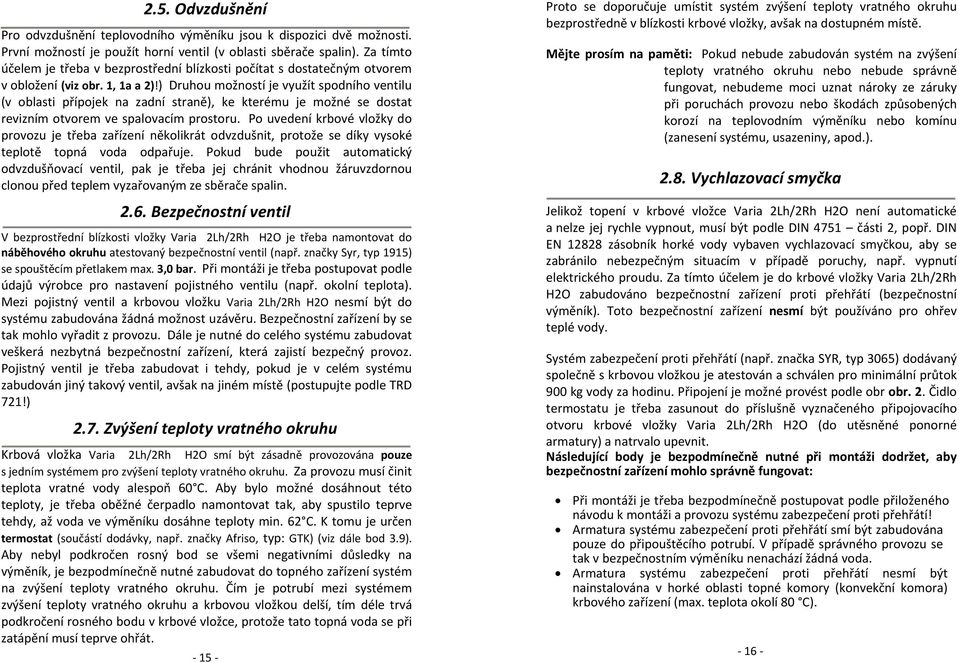

8 2.5. Odvzdušnění Pro odvzdušnění teplovodního výměníku jsou k dispozici dvě možnosti. První možností je použít horní ventil (v oblasti sběrače spalin). Za tímto účelem je třeba v bezprostřední blízkosti počítat s dostatečným otvorem v obložení (viz obr. 1, 1a a 2)!) Druhou možností je využít spodního ventilu (v oblasti přípojek na zadní straně), ke kterému je možné se dostat revizním otvorem ve spalovacím prostoru. Po uvedení krbové vložky do provozu je třeba zařízení několikrát odvzdušnit, protože se díky vysoké teplotě topná voda odpařuje. Pokud bude použit automatický odvzdušňovací ventil, pak je třeba jej chránit vhodnou žáruvzdornou clonou před teplem vyzařovaným ze sběrače spalin Bezpečnostní ventil V bezprostřední blízkosti vložky Varia 2Lh/2Rh H2O je třeba namontovat do náběhového okruhu atestovaný bezpečnostní ventil (např. značky Syr, typ 1915) se spouštěcím přetlakem max. 3,0 bar. Při montáži je třeba postupovat podle údajů výrobce pro nastavení pojistného ventilu (např. okolní teplota). Mezi pojistný ventil a krbovou vložku Varia 2Lh/2Rh H2O nesmí být do systému zabudována žádná možnost uzávěru. Bezpečnostní zařízení by se tak mohlo vyřadit z provozu. Dále je nutné do celého systému zabudovat veškerá nezbytná bezpečnostní zařízení, která zajistí bezpečný provoz. Pojistný ventil je třeba zabudovat i tehdy, pokud je v celém systému zabudován jiný takový ventil, avšak na jiném místě (postupujte podle TRD 721!) 2.7. Zvýšení teploty vratného okruhu Krbová vložka Varia 2Lh/2Rh H2O smí být zásadně provozována pouze s jedním systémem pro zvýšení teploty vratného okruhu. Za provozu musí činit teplota vratné vody alespoň 60 C. Aby bylo možné dosáhnout této teploty, je třeba oběžné čerpadlo namontovat tak, aby spustilo teprve tehdy, až voda ve výměníku dosáhne teploty min. 62 C. K tomu je určen termostat (součástí dodávky, např. značky Afriso, typ: GTK) (viz dále bod 3.9). Aby nebyl podkročen rosný bod se všemi negativními důsledky na výměník, je bezpodmínečně nutné zabudovat do topného zařízení systém na zvýšení teploty vratného okruhu. Čím je potrubí mezi systémem zvýšení teploty vratného okruhu a krbovou vložkou delší, tím déle trvá podkročení rosného bodu v krbové vložce, protože tato topná voda se při zatápění musí teprve ohřát. 15 Proto se doporučuje umístit systém zvýšení teploty vratného okruhu bezprostředně v blízkosti krbové vložky, avšak na dostupném místě. Mějte prosím na paměti: Pokud nebude zabudován systém na zvýšení teploty vratného okruhu nebo nebude správně fungovat, nebudeme moci uznat nároky ze záruky při poruchách provozu nebo škodách způsobených korozí na teplovodním výměníku nebo komínu (zanesení systému, usazeniny, apod.) Vychlazovací smyčka Jelikož topení v krbové vložce Varia 2Lh/2Rh H2O není automatické a nelze jej rychle vypnout, musí být podle DIN 4751 části 2, popř. DIN EN zásobník horké vody vybaven vychlazovací smyčkou, aby se zabránilo nebezpečným situacím v případě poruchy, např. vypnutí elektrického proudu. Za tímto účelem je do krbové vložky Varia 2Lh/2Rh H2O zabudováno bezpečnostní zařízení proti přehřátí (bezpečnostní výměník). Toto bezpečnostní zařízení nesmí být používáno pro ohřev teplé vody. Systém zabezpečení proti přehřátí (např. značka SYR, typ 3065) dodávaný společně s krbovou vložkou je atestován a schválen pro minimální průtok 900 kg vody za hodinu. Připojení je možné provést podle obr obr. 2. Čidlo termostatu je třeba zasunout do příslušně vyznačeného připojovacího otvoru krbové vložky Varia 2Lh/2Rh H2O (do utěsněné ponorné armatury) a natrvalo upevnit. Následující body je bezpodmínečně nutné při montáži dodržet, aby bezpečnostní zařízení mohlo správně fungovat: Při montáži je třeba bezpodmínečně postupovat podle přiloženého návodu k montáži a provozu systému zabezpečení proti přehřátí! Armatura systému zabezpečení proti přehřátí smí být zabudována pouze do připouštěcího potrubí. V případě správného provozu se tak v bezpečnostním výměníku nenachází žádná voda. Armatura systému zabezpečení proti přehřátí nesmí být nainstalována v horké oblasti topné komory (konvekční komora) krbového zařízení (max. teplota okolí 80 C). 16

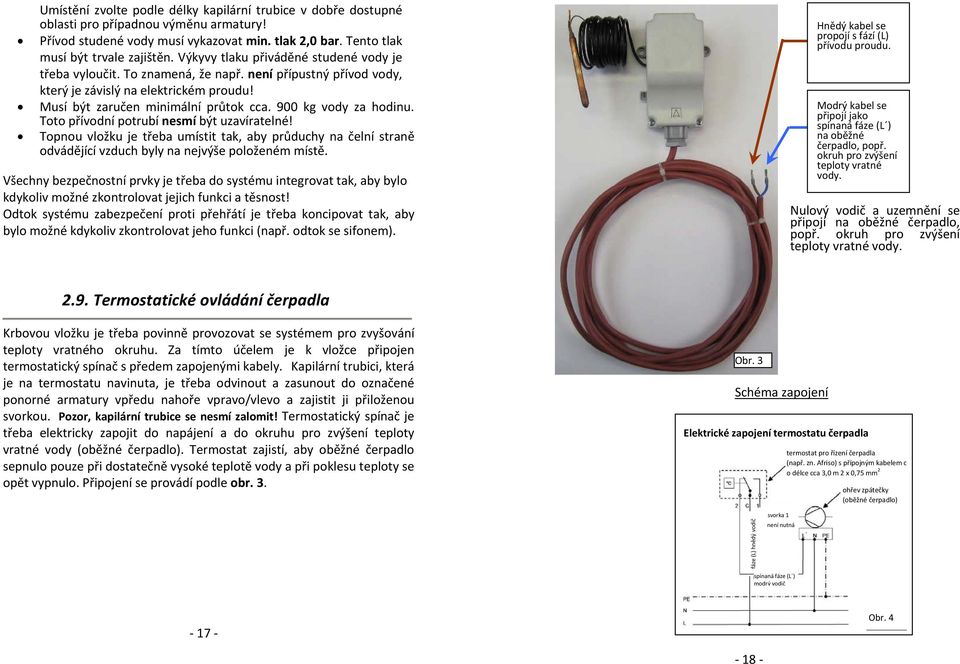

9 Umístění zvolte podle délky kapilární trubice v dobře dostupné oblasti pro případnou výměnu armatury! Přívod studené vody musí vykazovat min. tlak 2,0 bar. Tento tlak musí být trvale zajištěn. Výkyvy tlaku přiváděné studené vody je třeba vyloučit. To znamená, že např. není přípustný přívod vody, který je závislý na elektrickém proudu! Musí být zaručen minimální průtok cca. 900 kg vody za hodinu. Toto přívodní potrubí nesmí být uzavíratelné! Topnou vložku je třeba umístit tak, aby průduchy na čelní straně odvádějící vzduch byly na nejvýše položeném místě. Všechny bezpečnostní prvky je třeba do systému integrovat tak, aby bylo kdykoliv možné zkontrolovat jejich funkci a těsnost! Odtok systému zabezpečení proti přehřátí je třeba koncipovat tak, aby bylo možné kdykoliv zkontrolovat jeho funkci (např. odtok se sifonem). Hnědý kabel se propojí s fází (L) přívodu proudu. Modrý kabel se připojí jako spínaná fáze (L ) na oběžné čerpadlo, popř. okruh pro zvýšení teploty vratné vody. Nulový vodič a uzemnění se připojí na oběžné čerpadlo, popř. okruh pro zvýšení teploty vratné vody Termostatické ovládání čerpadla Krbovou vložku je třeba povinně provozovat se systémem pro zvyšování teploty vratného okruhu. Za tímto účelem je k vložce připojen termostatický spínač s předem zapojenými kabely. Kapilární trubici, která je na termostatu navinuta, je třeba odvinout a zasunout do označené ponorné armatury vpředu nahoře vpravo/vlevo a zajistit ji přiloženou svorkou. Pozor, kapilární trubice se nesmí zalomit! Termostatický spínač je třeba elektricky zapojit do napájení a do okruhu pro zvýšení teploty vratné vody (oběžné čerpadlo). Termostat zajistí, aby oběžné čerpadlo sepnulo pouze při dostatečně vysoké teplotě vody a při poklesu teploty se opět vypnulo. Připojení se provádí podle obr. 3. Obr. 3 Schéma zapojení Elektrické zapojení termostatu čerpadla termostat pro řízení čerpadla (např. zn. Afriso) s přípojným kabelem o o délce cca 3,0 m 2 x 0,75 mm 2 ohřev zpátečky (oběžné čerpadlo) fáze (L) hnědý vodič sv svorka 1 n není nutná spínaná fáze (L ) modrý vodič 17 Obr. 4 18

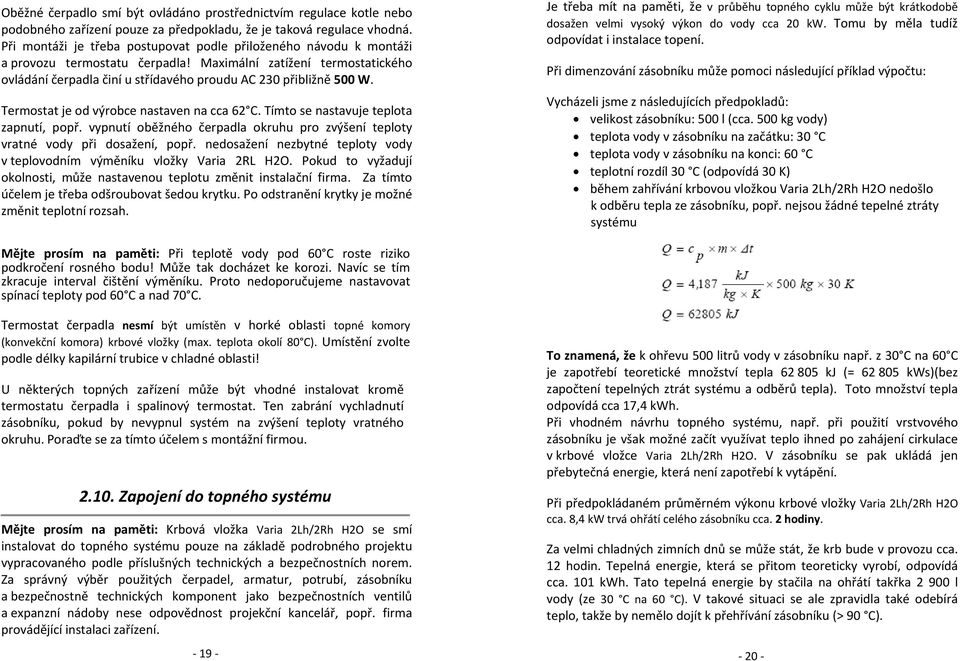

10 Oběžné čerpadlo smí být ovládáno prostřednictvím regulace kotle nebo podobného zařízení pouze za předpokladu, že je taková regulace vhodná. Při montáži je třeba postupovat podle přiloženého návodu k montáži a provozu termostatu čerpadla! Maximální zatížení termostatického ovládání čerpadla činí u střídavého proudu AC 230 přibližně 500 W. Termostat je od výrobce nastaven na cca 62 C. Tímto se nastavuje teplota zapnutí, popř. vypnutí oběžného čerpadla okruhu pro zvýšení teploty vratné vody při dosažení, popř. nedosažení nezbytné teploty vody v teplovodním výměníku vložky Varia 2RL H2O. Pokud to vyžadují okolnosti, může nastavenou teplotu změnit instalační firma. Za tímto účelem je třeba odšroubovat šedou krytku. Po odstranění krytky je možné změnit teplotní rozsah. Je třeba mít na paměti, že v průběhu topného cyklu může být krátkodobě dosažen velmi vysoký výkon do vody cca 20 kw. Tomu by měla tudíž odpovídat i instalace topení. Při dimenzování zásobníku může pomoci následující příklad výpočtu: Vycházeli jsme z následujících předpokladů: velikost zásobníku: 500 l (cca. 500 kg vody) teplota vody v zásobníku na začátku: 30 C teplota vody v zásobníku na konci: 60 C teplotní rozdíl 30 C (odpovídá 30 K) během zahřívání krbovou vložkou Varia 2Lh/2Rh H2O nedošlo k odběru tepla ze zásobníku, popř. nejsou žádné tepelné ztráty systému Mějte prosím na paměti: Při teplotě vody pod 60 C roste riziko podkročení rosného bodu! Může tak docházet ke korozi. Navíc se tím zkracuje interval čištění výměníku. Proto nedoporučujeme nastavovat spínací teploty pod 60 C a nad 70 C. Termostat čerpadla nesmí být umístěn v horké oblasti topné komory (konvekční komora) krbové vložky (max. teplota okolí 80 C). Umístění zvolte podle délky kapilární trubice v chladné oblasti! U některých topných zařízení může být vhodné instalovat kromě termostatu čerpadla i spalinový termostat. Ten zabrání vychladnutí zásobníku, pokud by nevypnul systém na zvýšení teploty vratného okruhu. Poraďte se za tímto účelem s montážní firmou Zapojení do topného systému Mějte prosím na paměti: Krbová vložka Varia 2Lh/2Rh H2O se smí instalovat do topného systému pouze na základě podrobného projektu vypracovaného podle příslušných technických a bezpečnostních norem. Za správný výběr použitých čerpadel, armatur, potrubí, zásobníku a bezpečnostně technických komponent jako bezpečnostních ventilů a expanzní nádoby nese odpovědnost projekční kancelář, popř. firma provádějící instalaci zařízení. 19 To znamená, že k ohřevu 500 litrů vody v zásobníku např. z 30 C na 60 C je zapotřebí teoretické množství tepla kj (= kws)(bez započtení tepelných ztrát systému a odběrů tepla). Toto množství tepla odpovídá cca 17,4 kwh. Při vhodném návrhu topného systému, např. při použití vrstvového zásobníku je však možné začít využívat teplo ihned po zahájení cirkulace v krbové vložce Varia 2Lh/2Rh H2O. V zásobníku se pak ukládá jen přebytečná energie, která není zapotřebí k vytápění. Při předpokládaném průměrném výkonu krbové vložky Varia 2Lh/2Rh H2O cca. 8,4 kw trvá ohřátí celého zásobníku cca. 2 hodiny. Za velmi chladných zimních dnů se může stát, že krb bude v provozu cca. 12 hodin. Tepelná energie, která se přitom teoreticky vyrobí, odpovídá cca. 101 kwh. Tato tepelná energie by stačila na ohřátí takřka l vody (ze 30 C na 60 C). V takové situaci se ale zpravidla také odebírá teplo, takže by nemělo dojít k přehřívání zásobníku (> 90 C). 20

11 Nastavení dorazu na maximální otvor 1. Zavřete výsuvná dvířka, aby upevňovací šrouby byly dostupné (viz obr. 7) Připojení na komín / kouřovod Krbová vložka Varia 2Lh/2Rh H2O se do komína napojuje kouřovodem z ocelového plechu silného min. 2 mm. Tyto kouřovody musejí splňovat normu DIN 1298, popř. DIN EN a musejí být připojeny na komín / odkouření podle DIN 18160, popř. předpisů příslušné země. Je třeba dbát na to, aby roura kouřovodu vedla nejkratší, stoupavou cestou ke komínu. Pokud je to možné, je lepší se vyhnout zakřivení kouřovodu. Kouřovod je třeba napojit do komína za pomoci zazděné komínové zděře a utěsnit jej. Pro lepší upevnění kouřovodu je možné spoj ještě zajistit stahovací objímkou. V některých případech je nutné kouřové roury i utěsnit! Pokud kouřové roury povedou skrz stavební konstrukci, kde se nacházejí hořlavé látky, je třeba je tepelně izolovat podle příslušných předpisů. Kouřovod musí být zásadně koncipován tak, aby bylo možné roury kdykoliv vyčistit. K tomu slouží čisticí otvory, které je nutné instalovat v dostatečném počtu. Navíc je třeba do kouřové roury namontovat měřicí armaturu pro stanovení podtlaku v komíně. 2. Vyšroubujte šrouby M5x10 na obou stranách spotřebiče za pomoci imbusu 4 mm (kulová hlava). Obr. 7: Pohled zespodu mezi sklem a římsou dvířek 3. Dorazy dvířek stáhněte ve směru červené šipky. Je možné, že doraz sedí pevně na místě, pak je třeba jej plochým šroubovákem "vypáčit". Obr Odstraněné dorazy nebudete potřebovat, měli byste je však uschovat Omezení výšky výsuvu / orientace dvířek Výsuvná dvířka jsou vybavena variabilním dorazem. Doraz je z výroby nastaven do střední polohy, tzn., že dráha výsuvu je o 50 mm zkrácena. Pokud má být dráha výsuvu dále zkrácena (snížení výšky výsuvu o 100 mm) nebo zvýšena (maximální otvor), je třeba změnit nastavení dorazů na obou stranách dvířek. Dorazy jsou dobře přístupné i po dokončení montáže topné komory skrz štěrbinu mezi sklem a římsou dvířek. Přitom je třeba dodržet následující postup: 21 Nastavení dorazu na výšku otvoru sníženou o 100 mm Toto nastavení je možné použít v případě, kdy odkouření není vhodné pro otevřený provoz krbu během přikládání. Snížením otvoru se zmenší objem proudícího vzduchu. 1. Zavřete výsuvná dvířka, aby upevňovací šrouby byly dostupné. 2. Vyšroubujte šrouby M5x10 na obou stranách spotřebiče za pomoci imbusu 4 mm (kulová hlava). 22

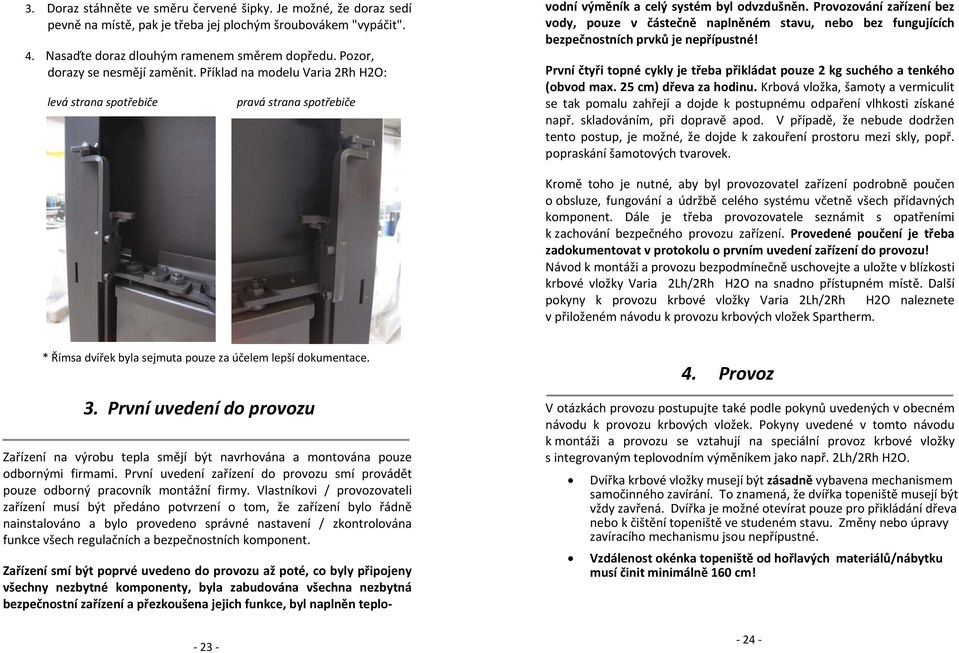

12 3. Doraz stáhněte ve směru červené šipky. Je možné, že doraz sedí pevně na místě, pak je třeba jej plochým šroubovákem "vypáčit". 4. Nasaďte doraz dlouhým ramenem směrem dopředu. Pozor, dorazy se nesmějí zaměnit. Příklad na modelu Varia 2Rh H2O: levá strana spotřebiče pravá strana spotřebiče vodní výměník a celý systém byl odvzdušněn. Provozování zařízení bez vody, pouze v částečně naplněném stavu, nebo bez fungujících bezpečnostních prvků je nepřípustné! První čtyři topné cykly je třeba přikládat pouze 2 kg suchého a tenkého (obvod max. 25 cm) dřeva za hodinu. Krbová vložka, šamoty a vermiculit se tak pomalu zahřejí a dojde k postupnému odpaření vlhkosti získané např. skladováním, při dopravě apod. V případě, že nebude dodržen tento postup, je možné, že dojde k zakouření prostoru mezi skly, popř. popraskání šamotových tvarovek. Kromě toho je nutné, aby byl provozovatel zařízení podrobně poučen o obsluze, fungování a údržbě celého systému včetně všech přídavných komponent. Dále je třeba provozovatele seznámit s opatřeními k zachování bezpečného provozu zařízení. Provedené poučení je třeba zadokumentovat v protokolu o prvním uvedení zařízení do provozu! Návod k montáži a provozu bezpodmínečně uschovejte a uložte v blízkosti krbové vložky Varia 2Lh/2Rh H2O na snadno přístupném místě. Další pokyny k provozu krbové vložky Varia 2Lh/2Rh H2O naleznete v přiloženém návodu k provozu krbových vložek Spartherm. * Římsa dvířek byla sejmuta pouze za účelem lepší dokumentace. 3. První uvedení do provozu Zařízení na výrobu tepla smějí být navrhována a montována pouze odbornými firmami. První uvedení zařízení do provozu smí provádět pouze odborný pracovník montážní firmy. Vlastníkovi / provozovateli zařízení musí být předáno potvrzení o tom, že zařízení bylo řádně nainstalováno a bylo provedeno správné nastavení / zkontrolována funkce všech regulačních a bezpečnostních komponent. Zařízení smí být poprvé uvedeno do provozu až poté, co byly připojeny všechny nezbytné komponenty, byla zabudována všechna nezbytná bezpečnostní zařízení a přezkoušena jejich funkce, byl naplněn teplo Provoz V otázkách provozu postupujte také podle pokynů uvedených v obecném návodu k provozu krbových vložek. Pokyny uvedené v tomto návodu k montáži a provozu se vztahují na speciální provoz krbové vložky s integrovaným teplovodním výměníkem jako např. 2Lh/2Rh H2O. Dvířka krbové vložky musejí být zásadně vybavena mechanismem samočinného zavírání. To znamená, že dvířka topeniště musejí být vždy zavřená. Dvířka je možné otevírat pouze pro přikládání dřeva nebo k čištění topeniště ve studeném stavu. Změny nebo úpravy zavíracího mechanismu jsou nepřípustné. Vzdálenost okénka topeniště od hořlavých materiálů/nábytku musí činit minimálně 160 cm! 24

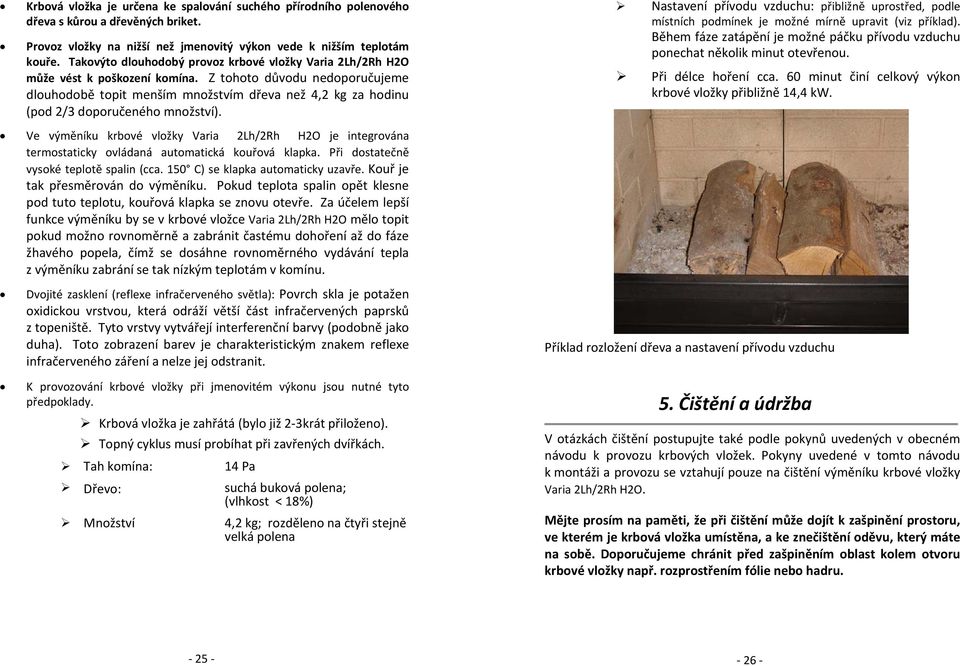

13 Krbová vložka je určena ke spalování suchého přírodního polenového dřeva s kůrou a dřevěných briket. Provoz vložky na nižší než jmenovitý výkon vede k nižším teplotám kouře. Takovýto dlouhodobý provoz krbové vložky Varia 2Lh/2Rh H2O může vést k poškození komína. Z tohoto důvodu nedoporučujeme dlouhodobě topit menším množstvím dřeva než 4,2 kg za hodinu (pod 2/3 doporučeného množství). Nastavení přívodu vzduchu: přibližně uprostřed, podle místních podmínek je možné mírně upravit (viz příklad). Během fáze zatápění je možné páčku přívodu vzduchu ponechat několik minut otevřenou. Při délce hoření cca. 60 minut činí celkový výkon krbové vložky přibližně 14,4 kw. Ve výměníku krbové vložky Varia 2Lh/2Rh H2O je integrována termostaticky ovládaná automatická kouřová klapka. Při dostatečně vysoké teplotě spalin (cca. 150 C) se klapka automaticky uzavře. Kouř je tak přesměrován do výměníku. Pokud teplota spalin opět klesne pod tuto teplotu, kouřová klapka se znovu otevře. Za účelem lepší funkce výměníku by se v krbové vložce Varia 2Lh/2Rh H2O mělo topit pokud možno rovnoměrně a zabránit častému dohoření až do fáze žhavého popela, čímž se dosáhne rovnoměrného vydávání tepla z výměníku zabrání se tak nízkým teplotám v komínu. Dvojité zasklení (reflexe infračerveného světla): Povrch skla je potažen oxidickou vrstvou, která odráží větší část infračervených paprsků z topeniště. Tyto vrstvy vytvářejí interferenční barvy (podobně jako duha). Toto zobrazení barev je charakteristickým znakem reflexe infračerveného záření a nelze jej odstranit. K provozování krbové vložky při jmenovitém výkonu jsou nutné tyto předpoklady. Krbová vložka je zahřátá (bylo již 2 3krát přiloženo). Topný cyklus musí probíhat při zavřených dvířkách. Tah komína: Dřevo: Množství 14 Pa suchá buková polena; (vlhkost < 18%) 4,2 kg; rozděleno na čtyři stejně velká polena Příklad rozložení dřeva a nastavení přívodu vzduchu 5. Čištění a údržba V otázkách čištění postupujte také podle pokynů uvedených v obecném návodu k provozu krbových vložek. Pokyny uvedené v tomto návodu k montáži a provozu se vztahují pouze na čištění výměníku krbové vložky Varia 2Lh/2Rh H2O. Mějte prosím na paměti, že při čištění může dojít k zašpinění prostoru, ve kterém je krbová vložka umístěna, a ke znečištění oděvu, který máte na sobě. Doporučujeme chránit před zašpiněním oblast kolem otvoru krbové vložky např. rozprostřením fólie nebo hadru

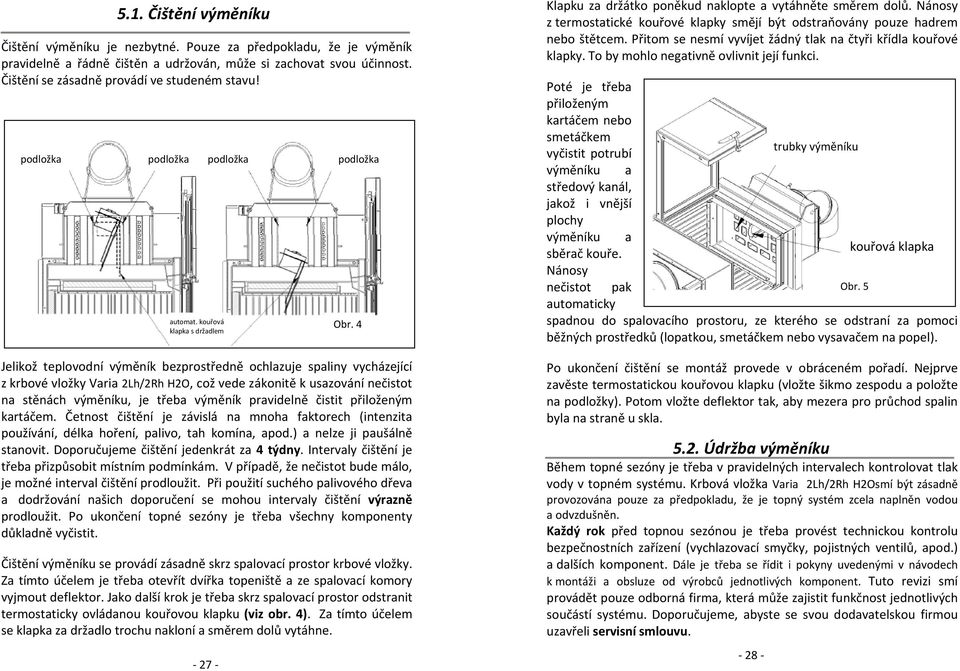

14 5.1. Čištění výměníku Čištění výměníku je nezbytné. Pouze za předpokladu, že je výměník pravidelně a řádně čištěn a udržován, může si zachovat svou účinnost. Čištění se zásadně provádí ve studeném stavu! podložka podložka automat. kouřová klapka s držadlem Jelikož teplovodní výměník bezprostředně ochlazuje spaliny vycházející z krbové vložky Varia 2Lh/2Rh H2O, což vede zákonitě k usazování nečistot na stěnách výměníku, je třeba výměník pravidelně čistit přiloženým kartáčem. Četnost čištění je závislá na mnoha faktorech (intenzita používání, délka hoření, palivo, tah komína, apod.) a nelze ji paušálně stanovit. Doporučujeme čištění jedenkrát za 4 týdny. Intervaly čištění je třeba přizpůsobit místním podmínkám. V případě, že nečistot bude málo, je možné interval čištění prodloužit. Při použití suchého palivového dřeva a dodržování našich doporučení se mohou intervaly čištění výrazně prodloužit. Po ukončení topné sezóny je třeba všechny komponenty důkladně vyčistit. Čištění výměníku se provádí zásadně skrz spalovací prostor krbové vložky. Za tímto účelem je třeba otevřít dvířka topeniště a ze spalovací komory vyjmout deflektor. Jako další krok je třeba skrz spalovací prostor odstranit termostaticky ovládanou kouřovou klapku (viz obr. 4). Za tímto účelem se klapka za držadlo trochu nakloní a směrem dolů vytáhne. 27 podložka podložka Obr. 4 Klapku za držátko poněkud naklopte a vytáhněte směrem dolů. Nánosy z termostatické kouřové klapky smějí být odstraňovány pouze hadrem nebo štětcem. Přitom se nesmí vyvíjet žádný tlak na čtyři křídla kouřové klapky. To by mohlo negativně ovlivnit její funkci. Poté je třeba přiloženým kartáčem nebo smetáčkem vyčistit potrubí trubky výměníku výměníku a středový kanál, jakož i vnější plochy výměníku a sběrač kouře. kouřová klapka Nánosy nečistot pak Obr. 5 automaticky spadnou do spalovacího prostoru, ze kterého se odstraní za pomoci běžných prostředků (lopatkou, smetáčkem nebo vysavačem na popel). Po ukončení čištění se montáž provede v obráceném pořadí. Nejprve zavěste termostatickou kouřovou klapku (vložte šikmo zespodu a položte na podložky). Potom vložte deflektor tak, aby mezera pro průchod spalin byla na straně u skla Údržba výměníku Během topné sezóny je třeba v pravidelných intervalech kontrolovat tlak vody v topném systému. Krbová vložka Varia 2Lh/2Rh H2Osmí být zásadně provozována pouze za předpokladu, že je topný systém zcela naplněn vodou a odvzdušněn. Každý rok před topnou sezónou je třeba provést technickou kontrolu bezpečnostních zařízení (vychlazovací smyčky, pojistných ventilů, apod.) a dalších komponent. Dále je třeba se řídit i pokyny uvedenými v návodech k montáži a obsluze od výrobců jednotlivých komponent. Tuto revizi smí provádět pouze odborná firma, která může zajistit funkčnost jednotlivých součástí systému. Doporučujeme, abyste se svou dodavatelskou firmou uzavřeli servisní smlouvu. 28

15 Každoroční bezpečnostní kontrola (např. kontrola funkce vychlazovací smyčky, termostatu čerpadla, pojistného ventilu, expanzní nádoby apod.) by se měla provádět před topnou sezónou. Každoroční bezpečnostní revize musí vaše servisní firma zaznamenat do protokolu o uvedení zařízení do provozu! V případě reklamace je třeba servisním pracovníkům předložit záznamy o provedených revizích. Pro přístup k přípojkám vody na krbové vložce Varia 2Lh/2Rh H2O je možné otevřít revizní otvor na zadní stěně (viz obr. 7). Za tímto účelem je třeba demontovat obložení spalovacího prostoru (boční stěny, zadní stěnu, rošt, popelník a dno spalovací komory). Provoz krbové vložky bez obložení spalovacího prostoru je nepřípustný! Po provedené inspekci je nutné znovu namontovat uzavírací plech a obložení spalovacího prostoru. Dostupnost přípojky topné vody a předního odvzdušňovacího ventilu musí být zajištěna otvorem ve stěně topné komory. Deflektor musí dosedat na boční stěnu spalovací komory (viz obr. 6). Popis problému Vychlazovací smyčka se neustále spíná (neustálé vytékání vody do odtoku). Teplovodní výměník nemůže předávat teplo do topného systému. 6. Rady a tipy Důležité upozornění: Topeniště se nesmí používat na spalování odpadu! Navíc se jedná pouze o topeniště pro krátkodobé hoření. Dlouhodobého hoření nelze docílit ani tím, že se uzavře přívod spalovacího vzduchu, což je ostatně nepřípustné! Následující problémy můžete odstranit sami: Řešení Zásobník je plný. Odeberte teplo ze zásobníku. Překontrolujte funkci a nastavení termostatu čerpadla a okruh pro zvýšení teploty vratné vody. Nastavte čerpadlo o jeden stupeň výše (větší průtok). Oběžné čerpadlo nefunguje. Čerpadlo nebo elektrické připojení je vadné. Závada na připojení elektřiny? Teplota vratné vody je příliš vysoká, < 70 C Zkontrolujte, zda jsou uzavřené ventily Je v systému dostatek topné vody? deflektor deflektor Obr. 6 Z vychlazovací smyčky kape voda. Klokotavé zvuky, syčení v rozvodech vody krbové vložky Varia 1V H2O XL. (vzduch v systému) Systém je zanesen nečistotami. Propláchněte systém zabezpečení proti přehřátí tím, že stisknete červené tlačítko na armatuře. Zkontrolujte těsnění všech spojů a pístů (viz návod výrobce). Případně instalujte filtr před vychlazovací smyčku (dejte pozor na minimální průtok!) Překontrolujte tlak v systému. Odvzdušněte systém. U systémů, které byly nově naplněny nebo dopuštěny vodou, trvá určitou dobu, než veškerý vzduch dostane k odvzdušňovacímu ventilu. Jednorázové odvzdušnění často není dostačující

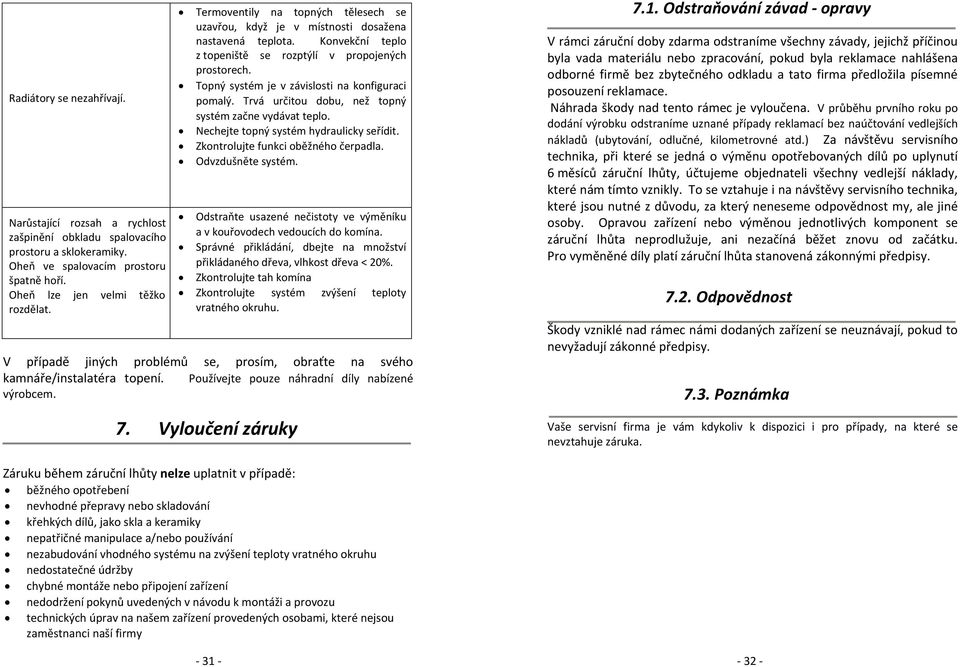

16 Radiátory se nezahřívají. Narůstající rozsah a rychlost zašpinění obkladu spalovacího prostoru a sklokeramiky. Oheň ve spalovacím prostoru špatně hoří. Oheň lze jen velmi těžko rozdělat. Termoventily na topných tělesech se uzavřou, když je v místnosti dosažena nastavená teplota. Konvekční teplo z topeniště se rozptýlí v propojených prostorech. Topný systém je v závislosti na konfiguraci pomalý. Trvá určitou dobu, než topný systém začne vydávat teplo. Nechejte topný systém hydraulicky seřídit. Zkontrolujte funkci oběžného čerpadla. Odvzdušněte systém. Odstraňte usazené nečistoty ve výměníku a v kouřovodech vedoucích do komína. Správné přikládání, dbejte na množství přikládaného dřeva, vlhkost dřeva < 20%. Zkontrolujte tah komína Zkontrolujte systém zvýšení teploty vratného okruhu. V případě jiných problémů se, prosím, obraťte na svého kamnáře/instalatéra topení. Používejte pouze náhradní díly nabízené výrobcem. 7. Vyloučení záruky 7.1. Odstraňování závad opravy V rámci záruční doby zdarma odstraníme všechny závady, jejichž příčinou byla vada materiálu nebo zpracování, pokud byla reklamace nahlášena odborné firmě bez zbytečného odkladu a tato firma předložila písemné posouzení reklamace. Náhrada škody nad tento rámec je vyloučena. V průběhu prvního roku po dodání výrobku odstraníme uznané případy reklamací bez naúčtování vedlejších nákladů (ubytování, odlučné, kilometrovné atd.) Za návštěvu servisního technika, při které se jedná o výměnu opotřebovaných dílů po uplynutí 6 měsíců záruční lhůty, účtujeme objednateli všechny vedlejší náklady, které nám tímto vznikly. To se vztahuje i na návštěvy servisního technika, které jsou nutné z důvodu, za který neneseme odpovědnost my, ale jiné osoby. Opravou zařízení nebo výměnou jednotlivých komponent se záruční lhůta neprodlužuje, ani nezačíná běžet znovu od začátku. Pro vyměněné díly platí záruční lhůta stanovená zákonnými předpisy Odpovědnost Škody vzniklé nad rámec námi dodaných zařízení se neuznávají, pokud to nevyžadují zákonné předpisy Poznámka Vaše servisní firma je vám kdykoliv k dispozici i pro případy, na které se nevztahuje záruka. Záruku během záruční lhůty nelze uplatnit v případě: běžného opotřebení nevhodné přepravy nebo skladování křehkých dílů, jako skla a keramiky nepatřičné manipulace a/nebo používání nezabudování vhodného systému na zvýšení teploty vratného okruhu nedostatečné údržby chybné montáže nebo připojení zařízení nedodržení pokynů uvedených v návodu k montáži a provozu technických úprav na našem zařízení provedených osobami, které nejsou zaměstnanci naší firmy 31 32

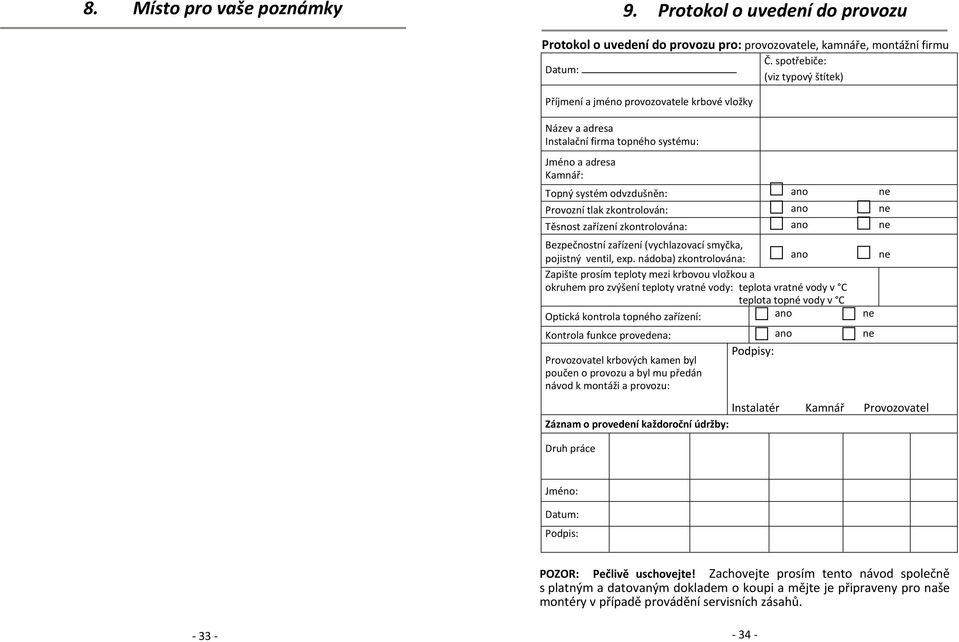

17 8. Místo pro vaše poznámky 9. Protokol o uvedení do provozu Protokol o uvedení do provozu pro: provozovatele, kamnáře, montážní firmu Č. spotřebiče: Datum: (viz typový štítek) Příjmení a jméno provozovatele krbové vložky Název a adresa Instalační firma topného systému: Jméno a adresa Kamnář: Topný systém odvzdušněn: ano ne Provozní tlak zkontrolován: ano ne Těsnost zařízení zkontrolována: ano ne Bezpečnostní zařízení (vychlazovací smyčka, pojistný ventil, exp. nádoba) zkontrolována: ano ne Zapište prosím teploty mezi krbovou vložkou a okruhem pro zvýšení teploty vratné vody: teplota vratné vody v C teplota topné vody v C Optická kontrola topného zařízení: ano ne Kontrola funkce provedena: ano ne Podpisy: Provozovatel krbových kamen byl poučen o provozu a byl mu předán návod k montáži a provozu: Instalatér Záznam o provedení každoroční údržby: Druh práce Kamnář Provozovatel Jméno: Datum: Podpis: POZOR: Pečlivě uschovejte! Zachovejte prosím tento návod společně s platným a datovaným dokladem o koupi a mějte je připraveny pro naše montéry v případě provádění servisních zásahů
