1 Pokyny k montáži EcoGrow

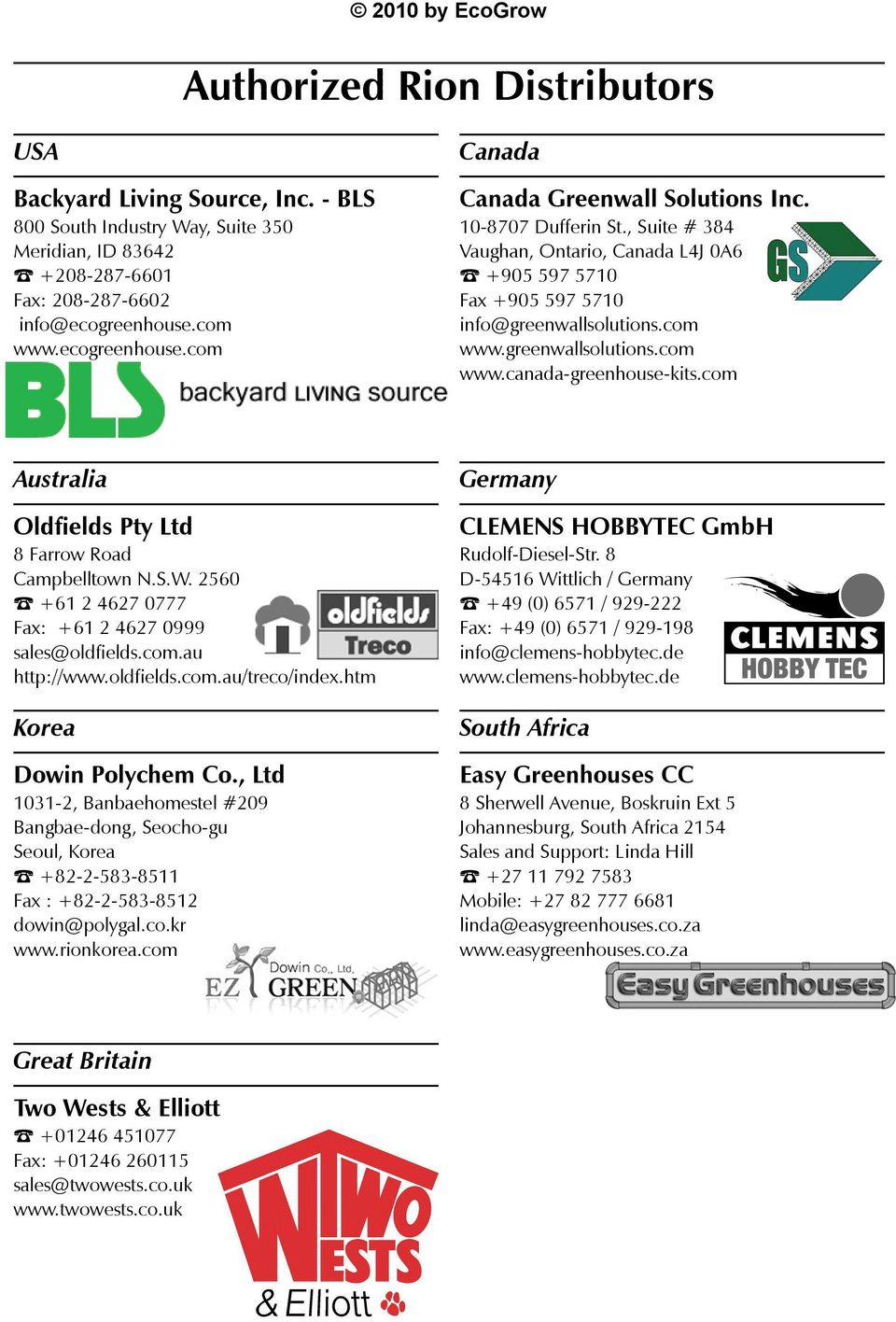

2 2010 by EcoGrow Authorized Rion Distributors USA Backyard Living Source, Inc. - BLS 800 South Industry Way, Suite 350 Meridian, ID Fax: info@ecogreenhouse.com Canada Canada Greenwall Solutions Inc Dufferin St., Suite # 384 Vaughan, Ontario, Canada L4J 0A Fax info@greenwallsolutions.com Australia Oldfields Pty Ltd 8 Farrow Road Campbelltown N.S.W Fax: sales@oldfields.com.au Korea Dowin Polychem Co., Ltd , Banbaehomestel #209 Bangbae-dong, Seocho-gu Seoul, Korea Fax : dowin@polygal.co.kr Germany CLEMENS HOBBYTEC GmbH Rudolf-Diesel-Str. 8 D Wittlich / Germany +49 (0) 6571 / Fax: +49 (0) 6571 / info@clemens-hobbytec.de South Africa Easy Greenhouses CC 8 Sherwell Avenue, Boskruin Ext 5 Johannesburg, South Africa 2154 Sales and Support: Linda Hill Mobile: linda@easygreenhouses.co.za Great Britain Two Wests & Elliott Fax: sales@twowests.co.uk

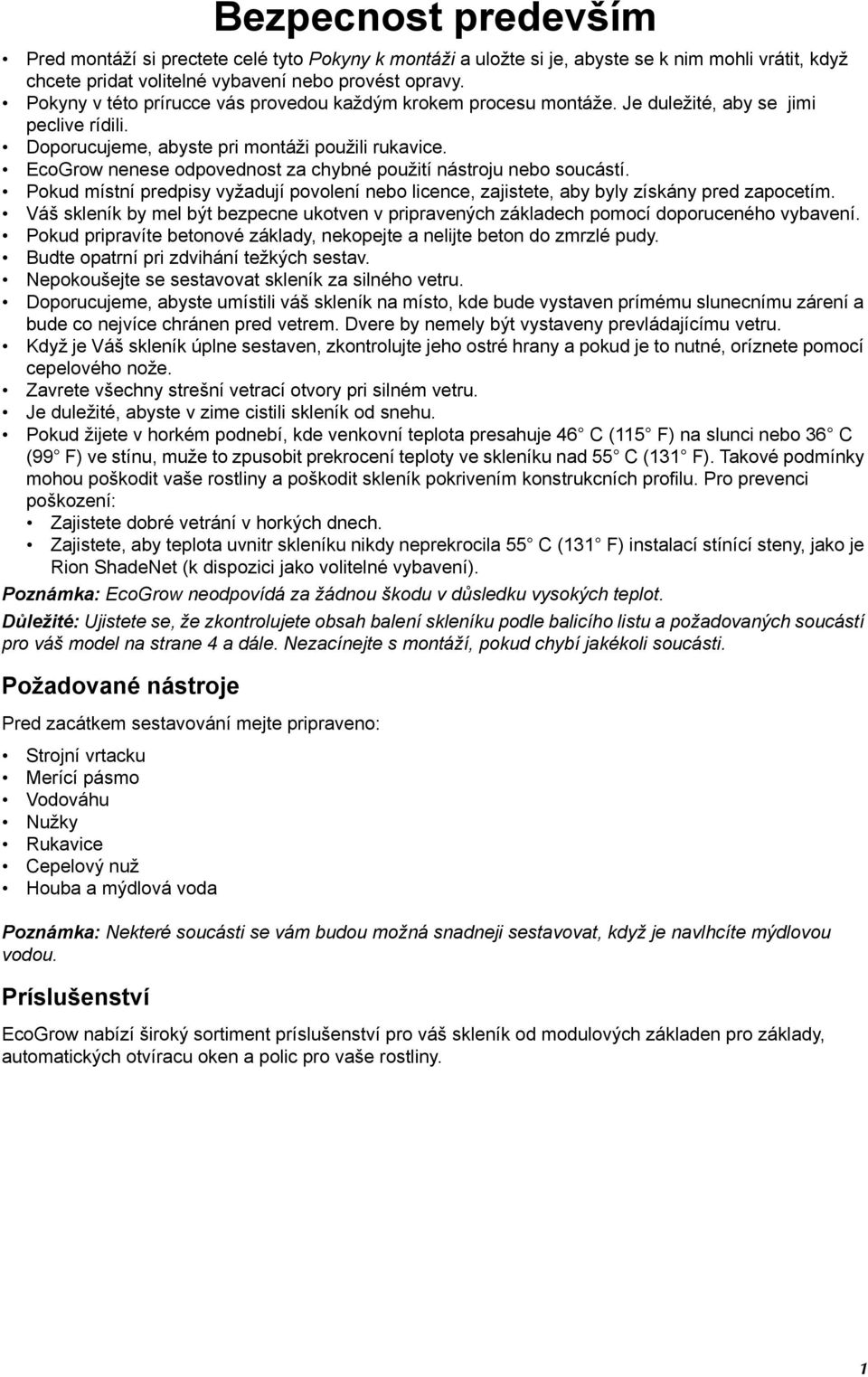

3 Bezpecnost predevším Pred montáží si prectete celé tyto Pokyny k montáži a uložte si je, abyste se k nim mohli vrátit, když chcete pridat volitelné vybavení nebo provést opravy. Pokyny v této prírucce vás provedou každým krokem procesu montáže. Je duležité, aby se jimi peclive rídili. Doporucujeme, abyste pri montáži použili rukavice. EcoGrow nenese odpovednost za chybné použití nástroju nebo soucástí. Pokud místní predpisy vyžadují povolení nebo licence, zajistete, aby byly získány pred zapocetím. Váš skleník by mel být bezpecne ukotven v pripravených základech pomocí doporuceného vybavení. Pokud pripravíte betonové základy, nekopejte a nelijte beton do zmrzlé pudy. Budte opatrní pri zdvihání težkých sestav. Nepokoušejte se sestavovat skleník za silného vetru. Doporucujeme, abyste umístili váš skleník na místo, kde bude vystaven prímému slunecnímu zárení a bude co nejvíce chránen pred vetrem. Dvere by nemely být vystaveny prevládajícímu vetru. Když je Váš skleník úplne sestaven, zkontrolujte jeho ostré hrany a pokud je to nutné, oríznete pomocí cepelového nože. Zavrete všechny strešní vetrací otvory pri silném vetru. Je duležité, abyste v zime cistili skleník od snehu. Pokud žijete v horkém podnebí, kde venkovní teplota presahuje 46 C (115 F) na slunci nebo 36 C (99 F) ve stínu, muže to zpusobit prekrocení teploty ve skleníku nad 55 C (131 F). Takové podmínky mohou poškodit vaše rostliny a poškodit skleník pokrivením konstrukcních profilu. Pro prevenci poškození: Zajistete dobré vetrání v horkých dnech. Zajistete, aby teplota uvnitr skleníku nikdy neprekrocila 55 C (131 F) instalací stínící steny, jako je Rion ShadeNet (k dispozici jako volitelné vybavení). Poznámka: EcoGrow neodpovídá za žádnou škodu v důsledku vysokých teplot. Důležité: Ujistete se, že zkontrolujete obsah balení skleníku podle balicího listu a požadovaných soucástí pro váš model na strane 4 a dále. Nezacínejte s montáží, pokud chybí jakékoli soucásti. Požadované nástroje Pred zacátkem sestavování mejte pripraveno: Strojní vrtacku Merící pásmo Vodováhu Nužky Rukavice Cepelový nuž Houba a mýdlová voda Poznámka: Nekteré soucásti se vám budou možná snadneji sestavovat, když je navlhcíte mýdlovou vodou. Príslušenství EcoGrow nabízí široký sortiment príslušenství pro váš skleník od modulových základen pro základy, automatických otvíracu oken a polic pro vaše rostliny. 1

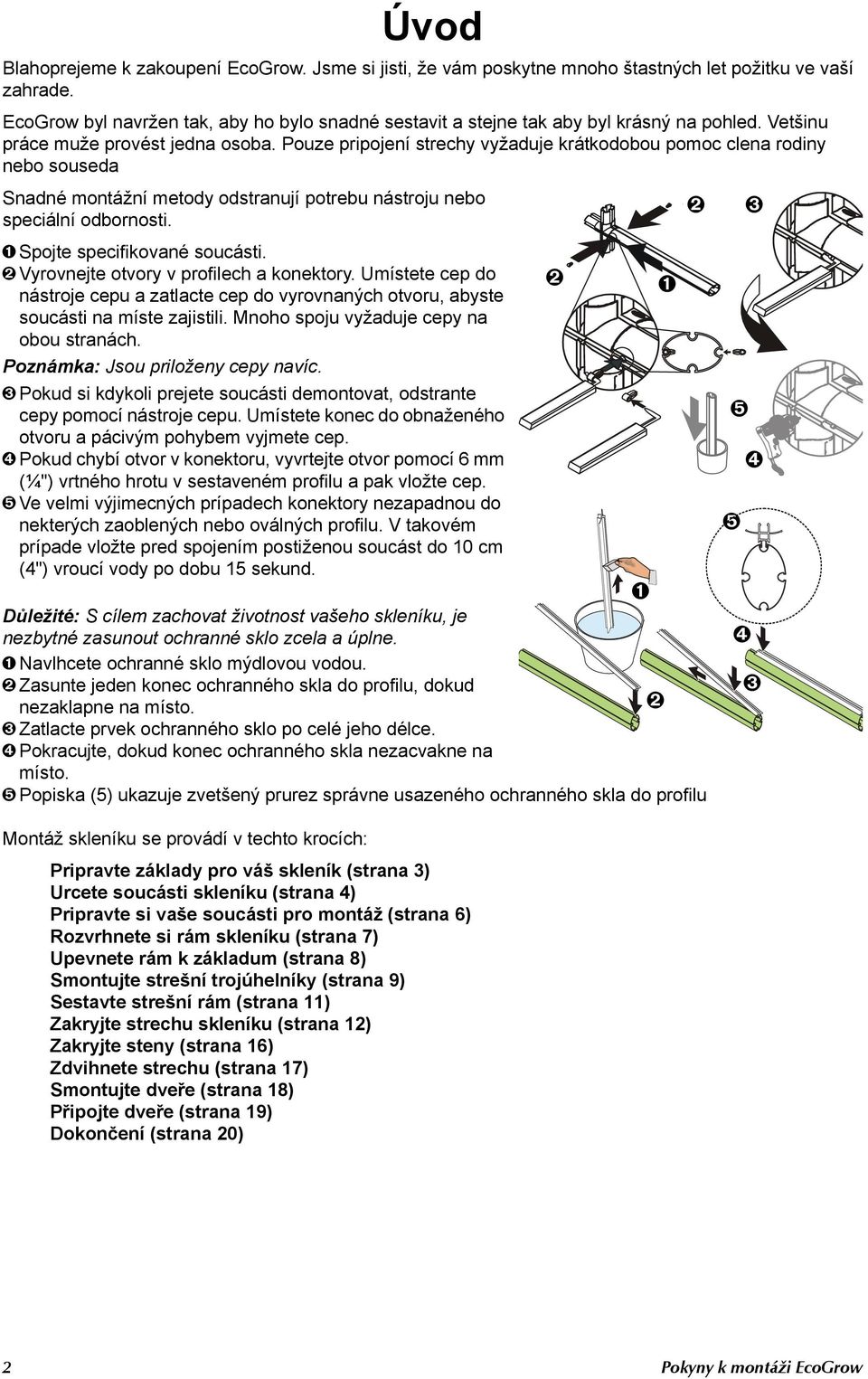

4 Úvod Blahoprejeme k zakoupení EcoGrow. Jsme si jisti, že vám poskytne mnoho štastných let požitku ve vaší zahrade. EcoGrow byl navržen tak, aby ho bylo snadné sestavit a stejne tak aby byl krásný na pohled. Vetšinu práce muže provést jedna osoba. Pouze pripojení strechy vyžaduje krátkodobou pomoc clena rodiny nebo souseda Snadné montážní metody odstranují potrebu nástroju nebo speciální odbornosti. Spojte specifikované soucásti. Vyrovnejte otvory v profilech a konektory. Umístete cep do nástroje cepu a zatlacte cep do vyrovnaných otvoru, abyste soucásti na míste zajistili. Mnoho spoju vyžaduje cepy na obou stranách. Poznámka: Jsou priloženy cepy navíc. Pokud si kdykoli prejete soucásti demontovat, odstrante cepy pomocí nástroje cepu. Umístete konec do obnaženého otvoru a pácivým pohybem vyjmete cep. Pokud chybí otvor v konektoru, vyvrtejte otvor pomocí 6 mm (¼") vrtného hrotu v sestaveném profilu a pak vložte cep. Ve velmi výjimecných prípadech konektory nezapadnou do nekterých zaoblených nebo oválných profilu. V takovém prípade vložte pred spojením postiženou soucást do 10 cm (4") vroucí vody po dobu 15 sekund. Důležité: S cílem zachovat životnost vašeho skleníku, je nezbytné zasunout ochranné sklo zcela a úplne. Navlhcete ochranné sklo mýdlovou vodou. Zasunte jeden konec ochranného skla do profilu, dokud nezaklapne na místo. Zatlacte prvek ochranného sklo po celé jeho délce. Pokracujte, dokud konec ochranného skla nezacvakne na místo. Popiska (5) ukazuje zvetšený prurez správne usazeného ochranného skla do profilu Montáž skleníku se provádí v techto krocích: Pripravte základy pro váš skleník (strana 3) Urcete soucásti skleníku (strana 4) Pripravte si vaše soucásti pro montáž (strana 6) Rozvrhnete si rám skleníku (strana 7) Upevnete rám k základum (strana 8) Smontujte strešní trojúhelníky (strana 9) Sestavte strešní rám (strana 11) Zakryjte strechu skleníku (strana 12) Zakryjte steny (strana 16) Zdvihnete strechu (strana 17) Smontujte dveře (strana 18) Připojte dveře (strana 19) Dokončení (strana 20) 2 Pokyny k montáži EcoGrow

5 Pripravte základy pro váš skleník Pred montáží vašeho nového skleníku musí být pripraveny rádné základy. V závislosti na vetru a pudních podmínkách ve vaší oblasti je možná rada možností. Ujistete se, že jste si u místních úradu overili otázku jakýchkoli nutných stavebních povolení. V tomto okamžiku se rozhodnete o konecné orientaci skleníku. Doporucujeme, abyste umístili váš skleník na místo, kde bude mít prímé slunecní svetlo a bude co možná nejvíce chránen pred vetrem. Dvere by nemely být na strane prevládajícího vetru. Je duležité, abyste v zime ocistili váš skleník od snehu. Poznámka: Skleník mužete sestavit na jeho základne na pevném povrchu a premístit do jeho konecné polohy, když jste hotovi. Ujistete se, že mezi oblastí montáže a konecnou polohou nejsou žádné prekážky. Základna z ošetreného dreva Vytvorte rám, který se skládá ze 4 x 6 () a 2 x 12 () ošetrených trámu pomocí šroubu nebo pozinkovaných svorníku do dreva a vyplnte šterkem nebo jiným vhodným materiálem, abyste základnu vyplnili až k hornímu povrchu 4 x 6 (). Pripojte rám skleníku konektory, pomocí šroubu o prumeru 6 mm a délce ne kratší než 70 mm (nedodáno). Model Šírka základny Délka základny Množství náplne Šroub/svorníky do dreva ECO 1/ metru (6 7G ) 2.36 metru (7 7G ) 0.78 krychlových metru( krychlových stop) ECO 1/2 + Middle 2.03 metru (6 7G ) 3.10 metru (10 2H ) 1.16 krychlových metru (41 krychlových stop) 24 Drevená podlaha Váš skleník lze upevnit k drevené podlaze pomocí šroubu (nedodány) pres konektory rámu. Použijte šrouby, které mají prumer 6 mm a nejsou kratší než 70 mm. Ujistete se, že samotná drevená podlaha je pevne ukotvena k zemi. Viz množství materiálu a rozmery základu výše. Výkop Váš skleník lze umístit do výkopu, abyste jej ukotvili k zemi. Rozmery viz údaje o základech výše. Betonové základy Pripravte základy s litým betonem podle místních stavebních predpisu. Nekopejte a nelijte beton do zmrzlé pudy. Ujistete se, že máte mírný svah pro odvod vody. Vylijte základy podle velikosti modelu skleníku, který jste zvolili. Ujistete se, že jsou základy alespon o 10 cm vetší než velikost skleníku. Skleník je pripevnen k betonovým základu, pomocí šroubu a betonových kotev nebo expanzních kotev (nejsou dodány). Použijte šrouby o prumeru 6 mm (B") a ne kratší než 70 mm. Je nutná vrtacka s vhodným vrtákem na zdivo. Model Šírka základu Délka základu Šroub/kotevní souprava nebo expanzní kotva ECO 1/ metru (6 9") 2.41 metru (7 10G") 20 ECO 1/2 + Middle 2.07 metru (6 9") 3.15 metru (10 4") 24 3

6 Urcete soucásti skleníku Díky modularite EcoGrow si mužete zakoupit další strední cásti, které potrebujete. Najdete si chvíli, abyste se ujistili, že máte všechno, co potrebujete. Poznámka: Nepokracujte v montáži, pokud chybí jakákoli soucást. Na každém konektoru je vyražen kód soucásti. Profily jsou serazeny podle velikosti, od nejvetších k nejmenším. Panely jsou urceny pomocí nálepek. Nekteré prvky zasklení (RA, RB, RC a RD) jsou umísteny v zájmu místa uvnitr dlouhých profilu. Presné rozmery lze nalézt na balicím listu. Kód soucásti ECO 1+2 ECO Middle Popis Rohový konektor rámu 2D 8 2 Konektor rámu 3A 2 0 Levý žebrový konektor 4A 2 0 Pravý žebrový konektor 5A 10 5 Žebrový konektor 6A 2 0 Levý trojúhelníkový konektor 4 Pokyny k montáži EcoGrow

7 Kód soucásti ECO 1+2 ECO Middle Popis 7A 2 0 Pravý trojúhelníkový konektor 8A 2 0 Horní trojúhelníkový konektor TT-Oválný konektor Oválný krížový konektor B2 6 0 Rámový profil (50 cm, 1 7F ) B Rámový profil (61.8 cm, 2 E ) R1 4 0 Kulatý profil (113 cm, 3 8A ) R2 4 0 Kulatý profil (53.4 cm, 1 9 ) R3 4 0 Kulatý profil (47.7 cm, 1 6C ) E Oválný profil (113 cm, 3' 8A") E Oválný profil (54 cm, 1' 9B") E3 4 2 Oválný profil (52.2 cm, 1 8L ) E4 6 0 Oválný profil (39.4 cm, 1' 3A") E5 4 0 Oválný profil (13.4 cm, 5B") E Oválný profil (65.8 cm, 2' 1G") SR1 1 0 Vnitrní kulatý profil (40 cm, 1 3C ) DoorW1 1 0 Konektor kliky dverí D1 2 0 Postranní kryt D2 2 1 Strední kryt PN Panel steny ( cm) (2' 4D" 3' 10L") PN Panel steny ( cm) (1' 11A" 3' 10L") PN Spodní strešní panel ( cm) (2' 4A" 2' 2B") PN Spodní strešní panel (strana) ( cm) (2' 5O" 2' 2B") PN Horní strešní panel ( cm) (2' 4A" x 2 1A ) PN Horní strešní panel (side) ( cm) (2' 5O x 2 1A ) PN73L 2 0 Horní strešní panel (strana) ( cm) (1' 10G" 1' 5M") PN73R 2 0 Postranní panel (levý) ( cm) (1' 10G" 1' 5M") PN Trojúhelníkový panel ( cm) (3 7B x 7 ) PN Horní dverní panel ( cm) (1' 11A" 1' 5F") 1 0 Zadní trojúhelníkový panel (volitelné) ( cm) (1' 11A" 1' 5F") 5

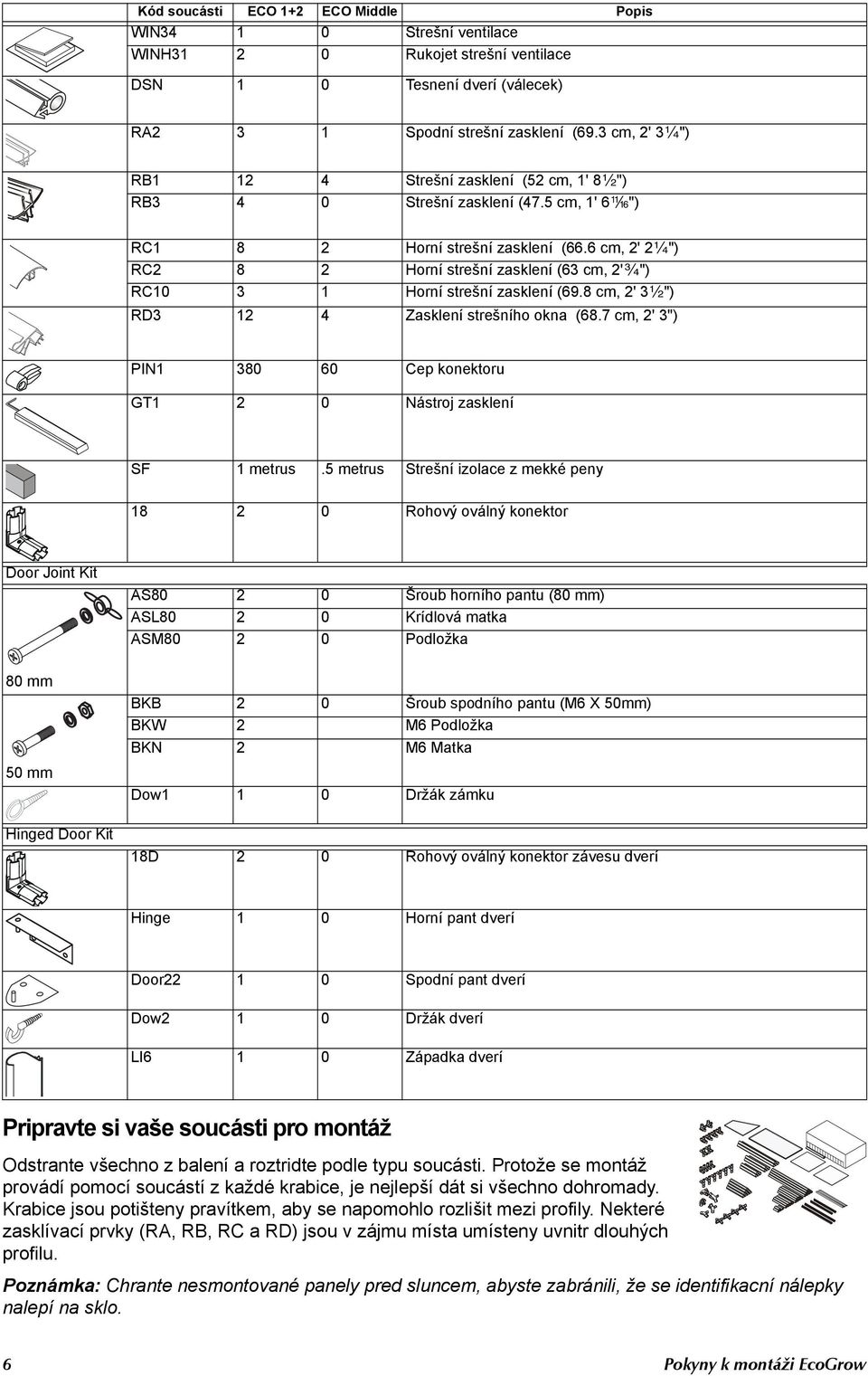

8 Kód soucásti ECO 1+2 ECO Middle Popis WIN Strešní ventilace WINH Rukojet strešní ventilace DSN 1 0 Tesnení dverí (válecek) RA2 3 1 Spodní strešní zasklení (69.3 cm, 2' 3B") RB Strešní zasklení (52 cm, 1' 8A") RB3 4 0 Strešní zasklení (47.5 cm, 1' 6M") RC1 8 2 Horní strešní zasklení (66.6 cm, 2' 2B") RC2 8 2 Horní strešní zasklení (63 cm, 2'C") RC Horní strešní zasklení (69.8 cm, 2' 3A") RD Zasklení strešního okna (68.7 cm, 2' 3") PIN Cep konektoru GT1 2 0 Nástroj zasklení SF 1 metrus.5 metrus Strešní izolace z mekké peny Rohový oválný konektor Door Joint Kit AS Šroub horního pantu (80 mm) ASL Krídlová matka ASM Podložka 80 mm 50 mm BKB 2 0 Šroub spodního pantu (M6 X 50mm) BKW 2 M6 Podložka BKN 2 M6 Matka Dow1 1 0 Držák zámku Hinged Door Kit 18D 2 0 Rohový oválný konektor závesu dverí Hinge 1 0 Horní pant dverí Door Spodní pant dverí Dow2 1 0 Držák dverí LI6 1 0 Západka dverí Pripravte si vaše soucásti pro montáž Odstrante všechno z balení a roztridte podle typu soucásti. Protože se montáž provádí pomocí soucástí z každé krabice, je nejlepší dát si všechno dohromady. Krabice jsou potišteny pravítkem, aby se napomohlo rozlišit mezi profily. Nekteré zasklívací prvky (RA, RB, RC a RD) jsou v zájmu místa umísteny uvnitr dlouhých profilu. Poznámka: Chrante nesmontované panely pred sluncem, abyste zabránili, že se identifikacní nálepky nalepí na sklo. 6 Pokyny k montáži EcoGrow

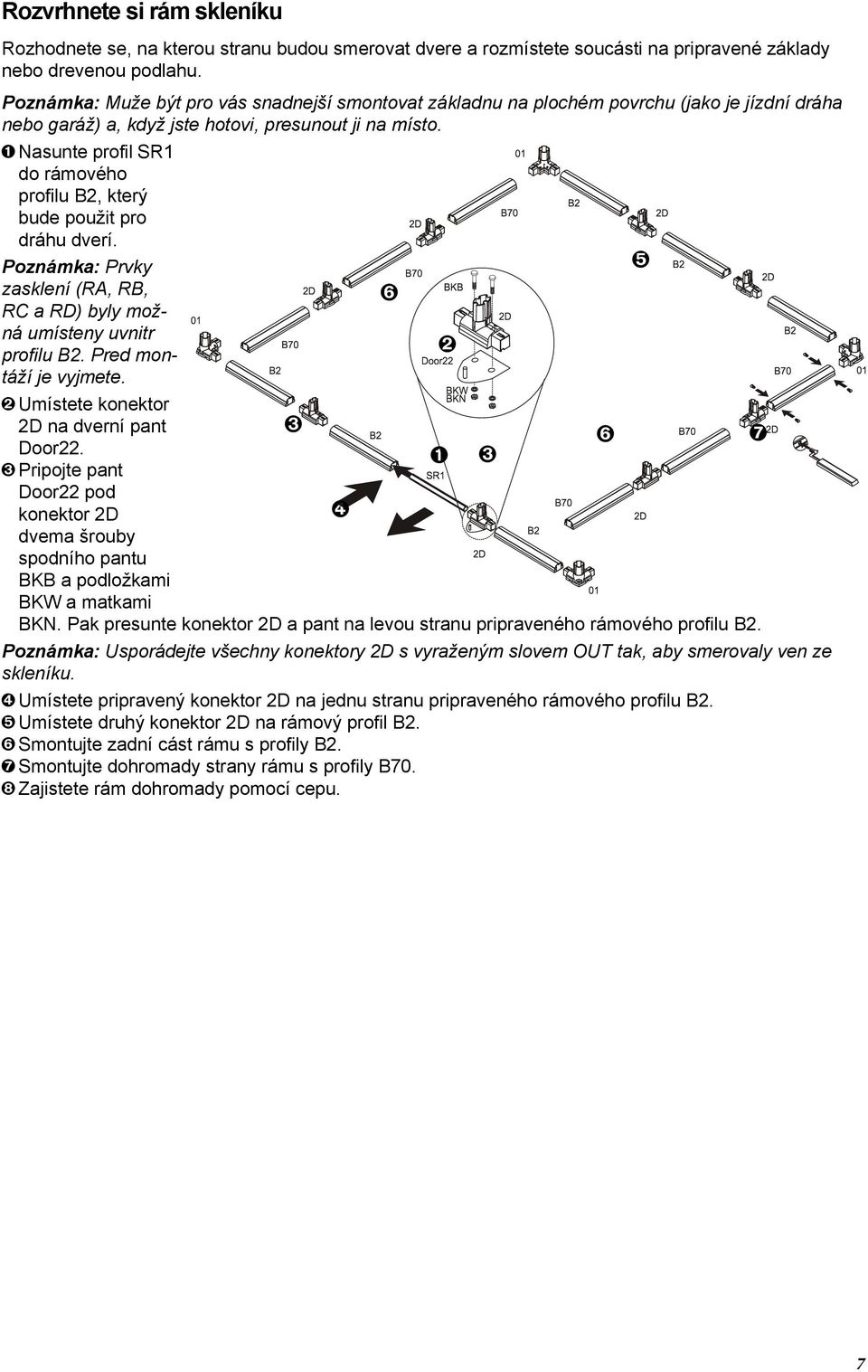

9 Rozvrhnete si rám skleníku Rozhodnete se, na kterou stranu budou smerovat dvere a rozmístete soucásti na pripravené základy nebo drevenou podlahu. Poznámka: Muže být pro vás snadnejší smontovat základnu na plochém povrchu (jako je jízdní dráha nebo garáž) a, když jste hotovi, presunout ji na místo. Nasunte profil SR1 do rámového profilu B2, který bude použit pro dráhu dverí. Poznámka: Prvky zasklení (RA, RB, RC a RD) byly možná umísteny uvnitr profilu B2. Pred montáží je vyjmete. Umístete konektor 2D na dverní pant Door22. Pripojte pant Door22 pod konektor 2D dvema šrouby spodního pantu BKB a podložkami BKW a matkami BKN. Pak presunte konektor 2D a pant na levou stranu pripraveného rámového profilu B2. Poznámka: Usporádejte všechny konektory 2D s vyraženým slovem OUT tak, aby smerovaly ven ze skleníku. Umístete pripravený konektor 2D na jednu stranu pripraveného rámového profilu B2. Umístete druhý konektor 2D na rámový profil B2. Smontujte zadní cást rámu s profily B2. Smontujte dohromady strany rámu s profily B70. Zajistete rám dohromady pomocí cepu. 7

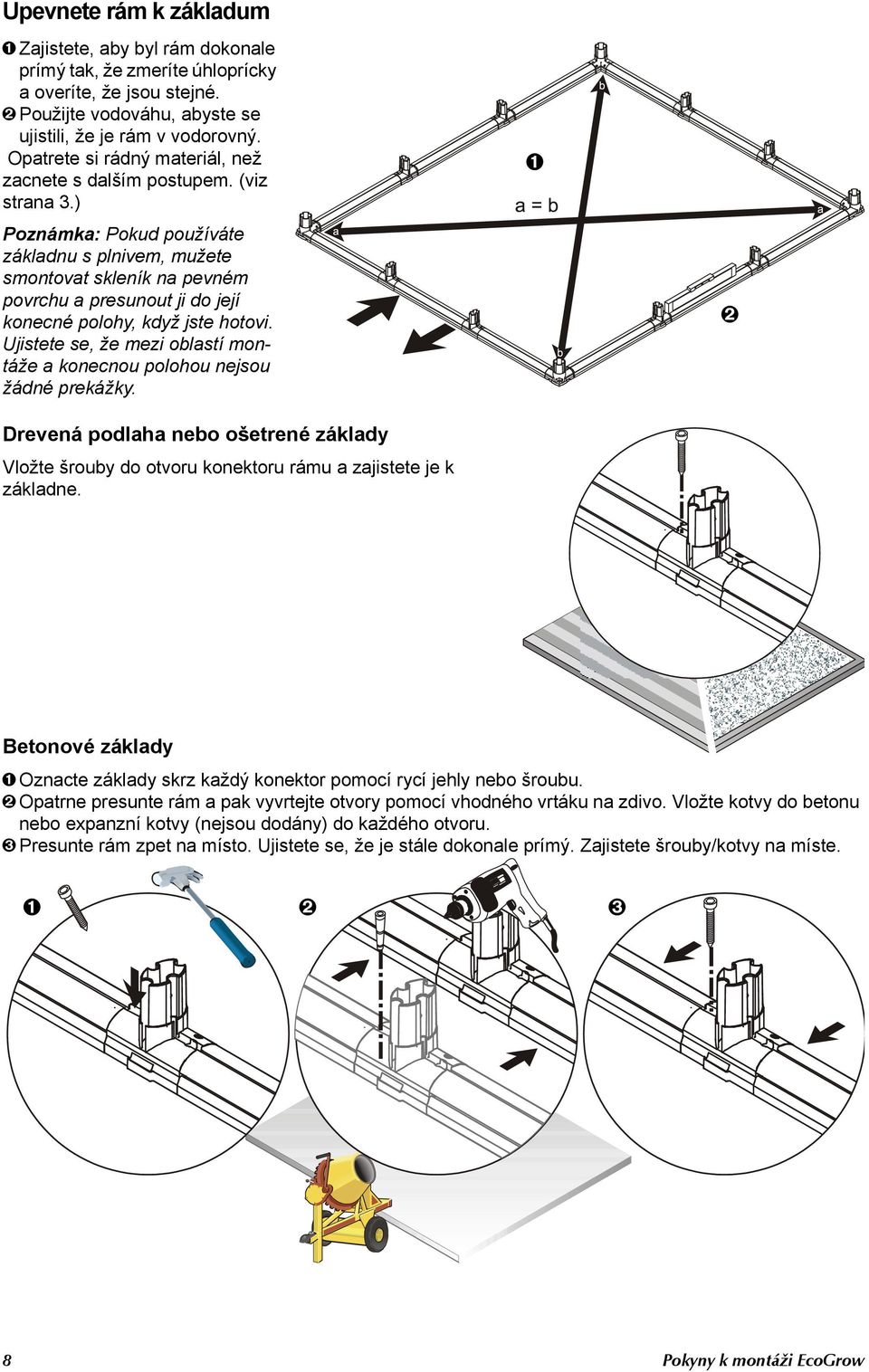

10 Upevnete rám k základum Zajistete, aby byl rám dokonale prímý tak, že zmeríte úhloprícky a overíte, že jsou stejné. Použijte vodováhu, abyste se ujistili, že je rám v vodorovný. Opatrete si rádný materiál, než zacnete s dalším postupem. (viz strana 3.) Poznámka: Pokud používáte základnu s plnivem, mužete smontovat skleník na pevném povrchu a presunout ji do její konecné polohy, když jste hotovi. Ujistete se, že mezi oblastí montáže a konecnou polohou nejsou žádné prekážky. Drevená podlaha nebo ošetrené základy Vložte šrouby do otvoru konektoru rámu a zajistete je k základne. Betonové základy Oznacte základy skrz každý konektor pomocí rycí jehly nebo šroubu. Opatrne presunte rám a pak vyvrtejte otvory pomocí vhodného vrtáku na zdivo. Vložte kotvy do betonu nebo expanzní kotvy (nejsou dodány) do každého otvoru. Presunte rám zpet na místo. Ujistete se, že je stále dokonale prímý. Zajistete šrouby/kotvy na míste. 8 Pokyny k montáži EcoGrow

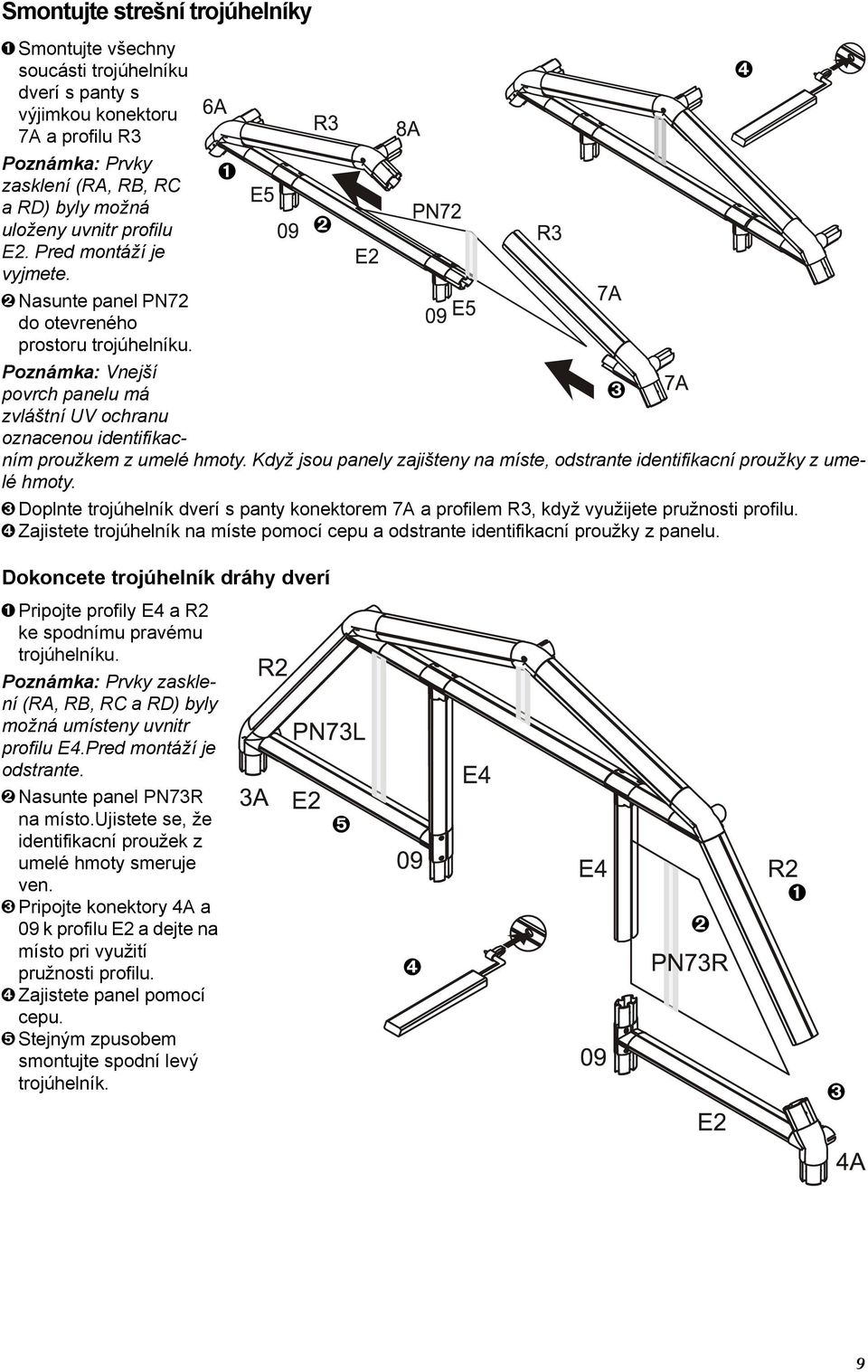

11 Smontujte strešní trojúhelníky Smontujte všechny soucásti trojúhelníku dverí s panty s výjimkou konektoru 7A a profilu R3 Poznámka: Prvky zasklení (RA, RB, RC a RD) byly možná uloženy uvnitr profilu E2. Pred montáží je vyjmete. Nasunte panel PN72 do otevreného prostoru trojúhelníku. Poznámka: Vnejší povrch panelu má zvláštní UV ochranu oznacenou identifikacním proužkem z umelé hmoty. Když jsou panely zajišteny na míste, odstrante identifikacní proužky z umelé hmoty. Doplnte trojúhelník dverí s panty konektorem 7A a profilem R3, když využijete pružnosti profilu. Zajistete trojúhelník na míste pomocí cepu a odstrante identifikacní proužky z panelu. Dokoncete trojúhelník dráhy dverí Pripojte profily E4 a R2 ke spodnímu pravému trojúhelníku. Poznámka: Prvky zasklení (RA, RB, RC a RD) byly možná umísteny uvnitr profilu E4.Pred montáží je odstrante. Nasunte panel PN73R na místo.ujistete se, že identifikacní proužek z umelé hmoty smeruje ven. Pripojte konektory 4A a 09 k profilu E2 a dejte na místo pri využití pružnosti profilu. Zajistete panel pomocí cepu. Stejným zpusobem smontujte spodní levý trojúhelník. 9

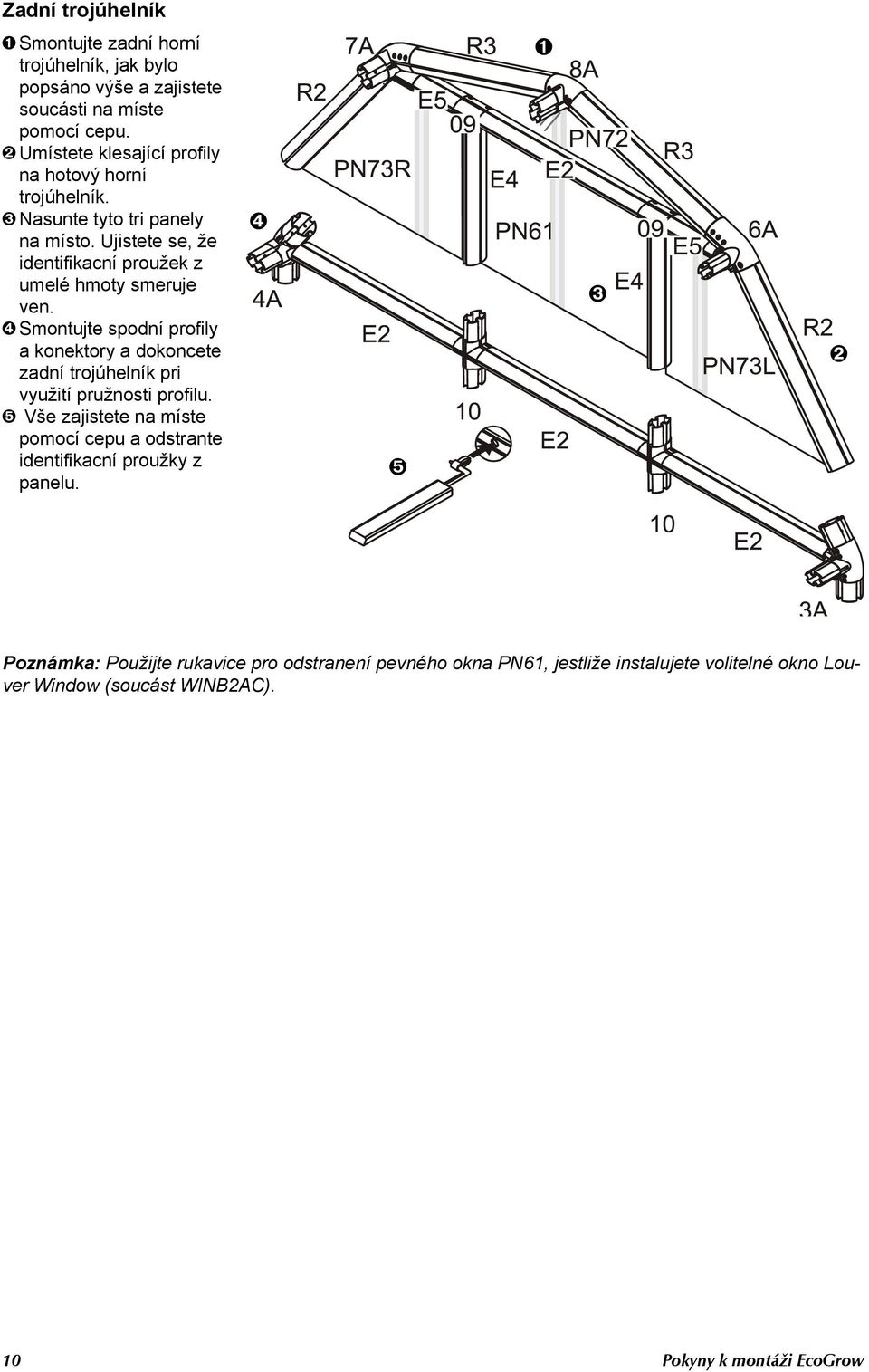

12 Zadní trojúhelník Smontujte zadní horní trojúhelník, jak bylo popsáno výše a zajistete soucásti na míste pomocí cepu. Umístete klesající profily na hotový horní trojúhelník. Nasunte tyto tri panely na místo. Ujistete se, že identifikacní proužek z umelé hmoty smeruje ven. Smontujte spodní profily a konektory a dokoncete zadní trojúhelník pri využití pružnosti profilu. Vše zajistete na míste pomocí cepu a odstrante identifikacní proužky z panelu. Poznámka: Použijte rukavice pro odstranení pevného okna PN61, jestliže instalujete volitelné okno Louver Window (soucást WINB2AC). 10 Pokyny k montáži EcoGrow

13 Sestavte strešní rám Poznámka: Smontujte strechu ne príliš daleko od dokonceného rámu. Smontujte jeden oblouk. Poznámka: Prvky zasklení (RA, RB, RC a RD) byly možná umísteny uvnitr profilu E3 a E2. Pred montáží je odstrante. Zajistete soucásti na míste pomocí cepu. Smontujte zbytek oblouku podle poctu stredních dílu ECO, které jste zakoupili. Pridejte profily E72 k prednímu trojúhelníku. Poznámka: Prvky zasklení (RA, RB, RC a RD) byly možná umísteny uvnitr profilu E72. Pred montáží je odstrante. Zajistete soucásti na míste pomocí cepu. K dokonceným žebrum pridejte profily E72 a zajistete je na míste pomocí cepu. Strechu dokoncete pripojením zadního trojúhelníku. Zajistete jej na míste pomocí cepu. 11

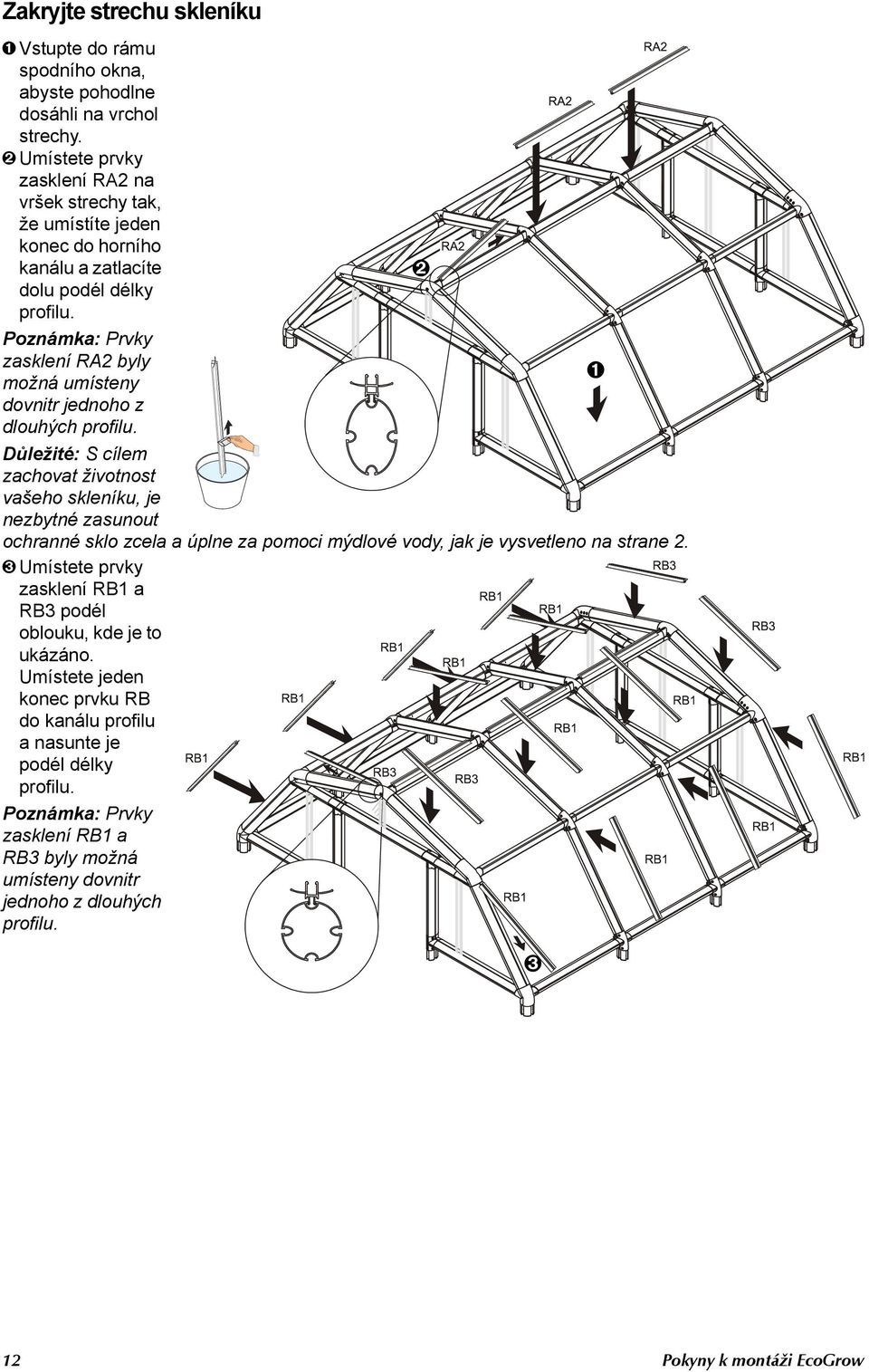

14 Zakryjte strechu skleníku Vstupte do rámu spodního okna, abyste pohodlne dosáhli na vrchol strechy. Umístete prvky zasklení RA2 na vršek strechy tak, že umístíte jeden konec do horního kanálu a zatlacíte dolu podél délky profilu. Poznámka: Prvky zasklení RA2 byly možná umísteny dovnitr jednoho z dlouhých profilu. Důležité: S cílem zachovat životnost vašeho skleníku, je nezbytné zasunout ochranné sklo zcela a úplne za pomoci mýdlové vody, jak je vysvetleno na strane 2. Umístete prvky zasklení RB1 a RB3 podél oblouku, kde je to ukázáno. Umístete jeden konec prvku RB do kanálu profilu a nasunte je podél délky profilu. Poznámka: Prvky zasklení RB1 a RB3 byly možná umísteny dovnitr jednoho z dlouhých profilu. 12 Pokyny k montáži EcoGrow

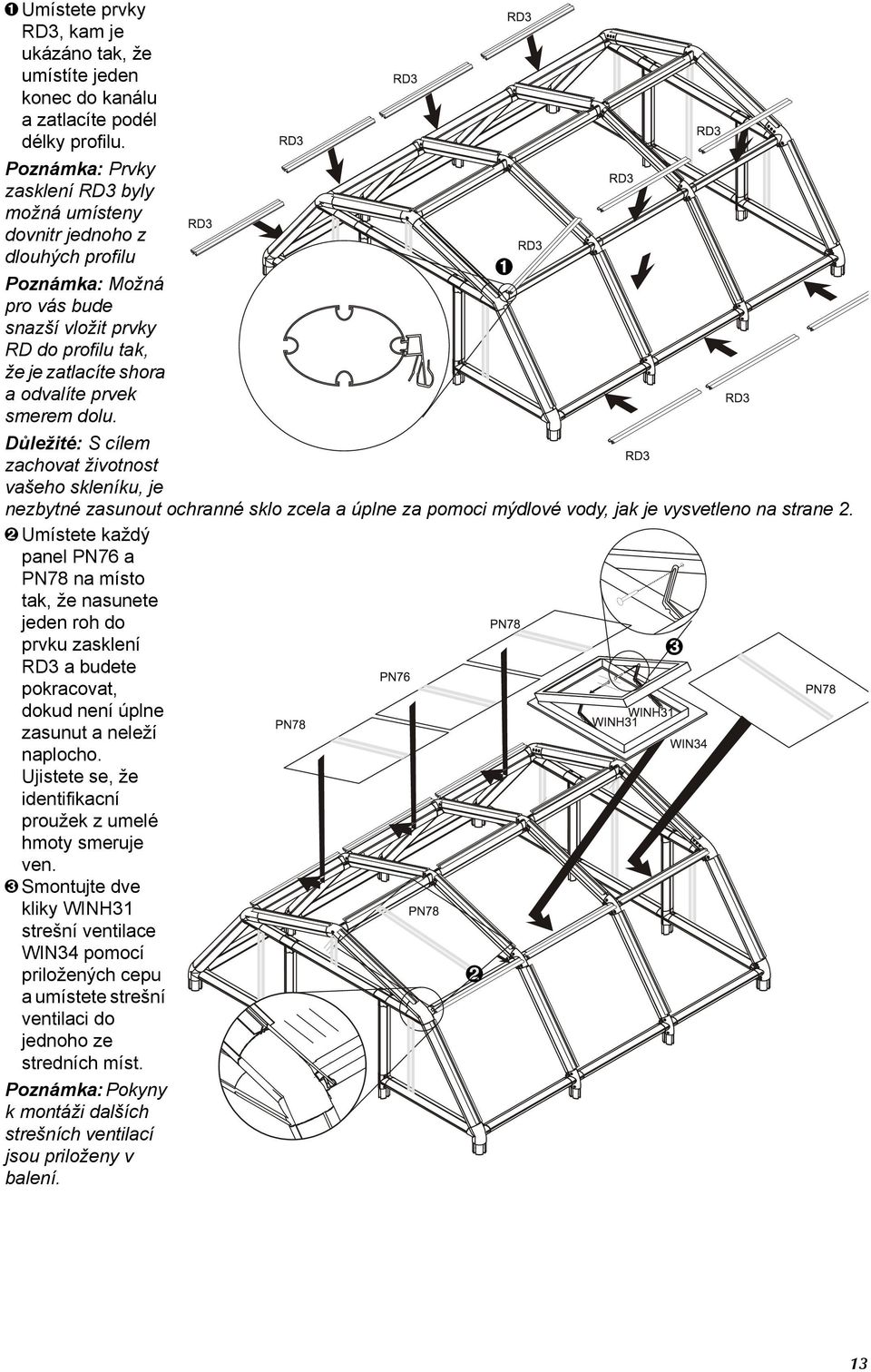

15 Umístete prvky RD3, kam je ukázáno tak, že umístíte jeden konec do kanálu a zatlacíte podél délky profilu. Poznámka: Prvky zasklení RD3 byly možná umísteny dovnitr jednoho z dlouhých profilu Poznámka: Možná pro vás bude snazší vložit prvky RD do profilu tak, že je zatlacíte shora a odvalíte prvek smerem dolu. Důležité: S cílem zachovat životnost vašeho skleníku, je nezbytné zasunout ochranné sklo zcela a úplne za pomoci mýdlové vody, jak je vysvetleno na strane 2. Umístete každý panel PN76 a PN78 na místo tak, že nasunete jeden roh do prvku zasklení RD3 a budete pokracovat, dokud není úplne zasunut a neleží naplocho. Ujistete se, že identifikacní proužek z umelé hmoty smeruje ven. Smontujte dve kliky WINH31 strešní ventilace WIN34 pomocí priložených cepu a umístete strešní ventilaci do jednoho ze stredních míst. Poznámka: Pokyny k montáži dalších strešních ventilací jsou priloženy v balení. 13

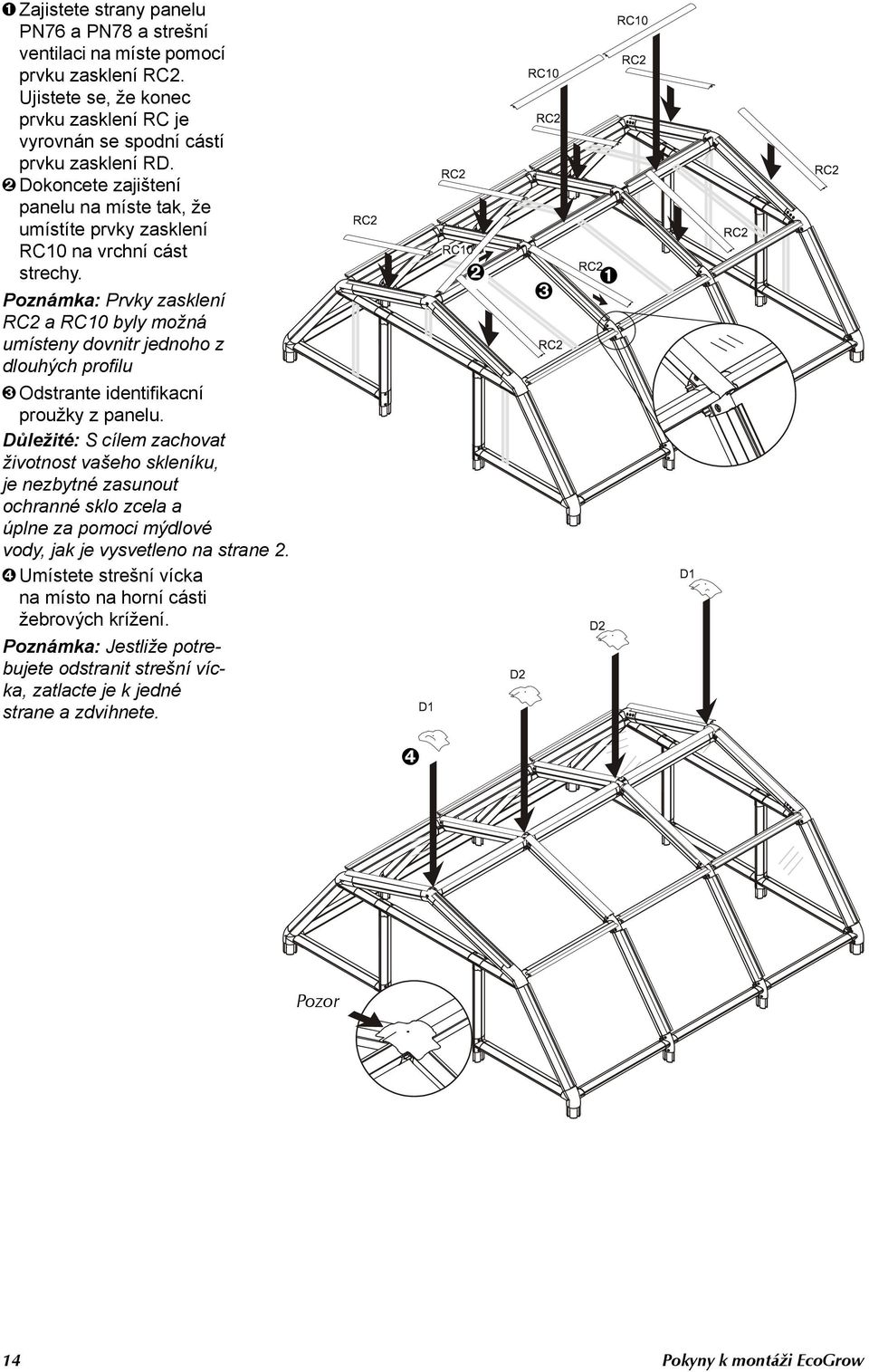

16 Zajistete strany panelu PN76 a PN78 a strešní ventilaci na míste pomocí prvku zasklení RC2. Ujistete se, že konec prvku zasklení RC je vyrovnán se spodní cástí prvku zasklení RD. Dokoncete zajištení panelu na míste tak, že umístíte prvky zasklení RC10 na vrchní cást strechy. Poznámka: Prvky zasklení RC2 a RC10 byly možná umísteny dovnitr jednoho z dlouhých profilu Odstrante identifikacní proužky z panelu. Důležité: S cílem zachovat životnost vašeho skleníku, je nezbytné zasunout ochranné sklo zcela a úplne za pomoci mýdlové vody, jak je vysvetleno na strane 2. Umístete strešní vícka na místo na horní cásti žebrových krížení. Poznámka: Jestliže potrebujete odstranit strešní vícka, zatlacte je k jedné strane a zdvihnete. Pozor 14 Pokyny k montáži EcoGrow

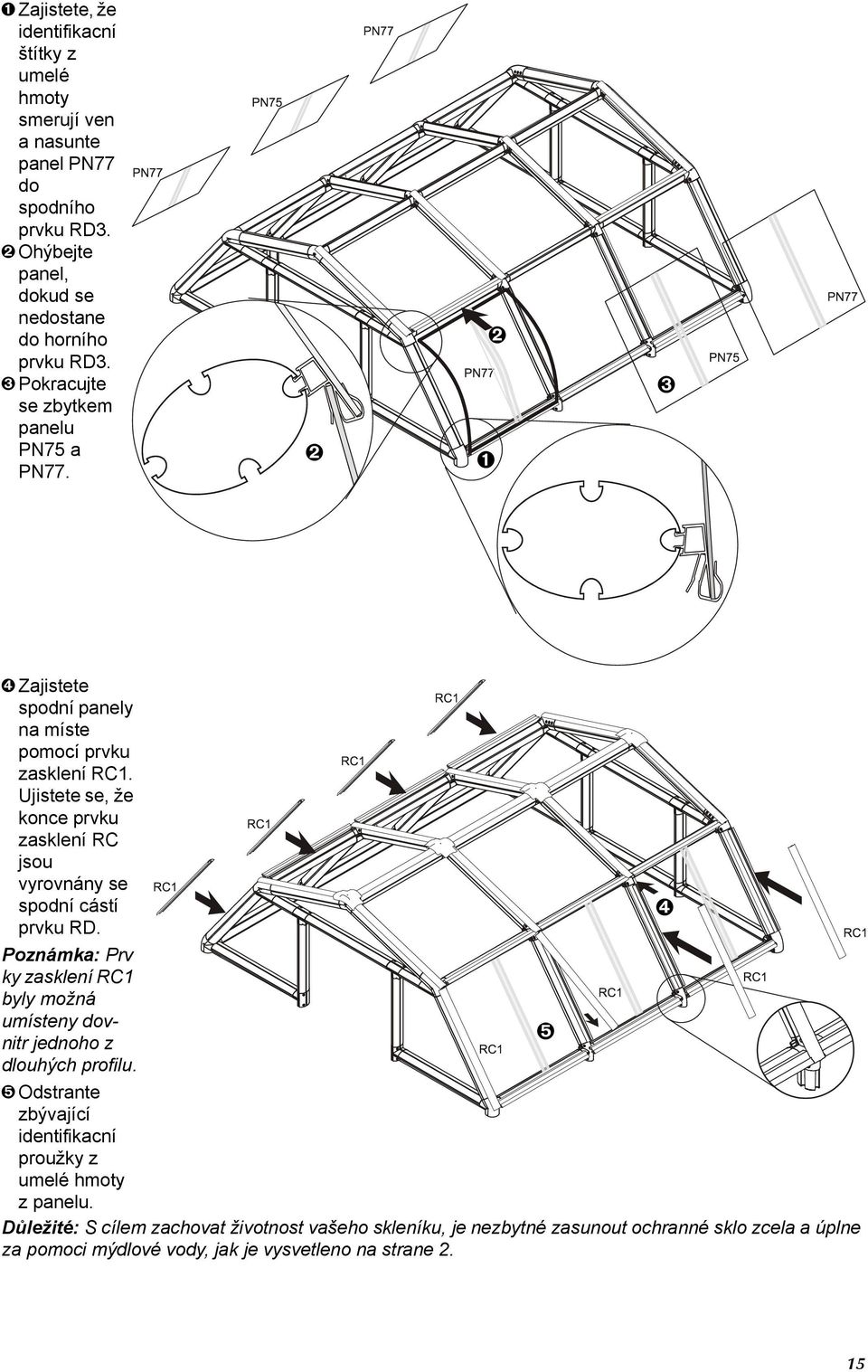

17 Zajistete, že identifikacní štítky z umelé hmoty smerují ven a nasunte panel PN77 do spodního prvku RD3. Ohýbejte panel, dokud se nedostane do horního prvku RD3. Pokracujte se zbytkem panelu PN75 a PN77. Zajistete spodní panely na míste pomocí prvku zasklení RC1. Ujistete se, že konce prvku zasklení RC jsou vyrovnány se spodní cástí prvku RD. Poznámka: Prv ky zasklení RC1 byly možná umísteny dovnitr jednoho z dlouhých profilu. Odstrante zbývající identifikacní proužky z umelé hmoty z panelu. Důležité: S cílem zachovat životnost vašeho skleníku, je nezbytné zasunout ochranné sklo zcela a úplne za pomoci mýdlové vody, jak je vysvetleno na strane 2. 15

18 Zakryjte steny Dejte na místo kulaté profily R1. Pridávejte oválné profily E1, dokud není rám dokoncen. Vložte dva cepy do každého sloupku, abyste je zajistili na míste. Nevkládejte cepy do vnitrních (panelových) kanálu sloupkových profilu. Ujistete se, že identifikacní proužek z umelé hmoty panelu PN 70 smeruje ven a dejte ho na místo lehkou deformací tak, aby se dostal do postranních kanálu sloupku. Spustte panel k rámu a nasunte do kanálu základny. Pokracujte v tomto postupu, dokud nejsou hotové všechny panely PN70 po strane skleníku a panely PN71 pro prední a zadní cást skleníku. Zajistete strechu na míste pomocí cepu a odstrante identifikacní proužky z panelu. 16 Pokyny k montáži EcoGrow

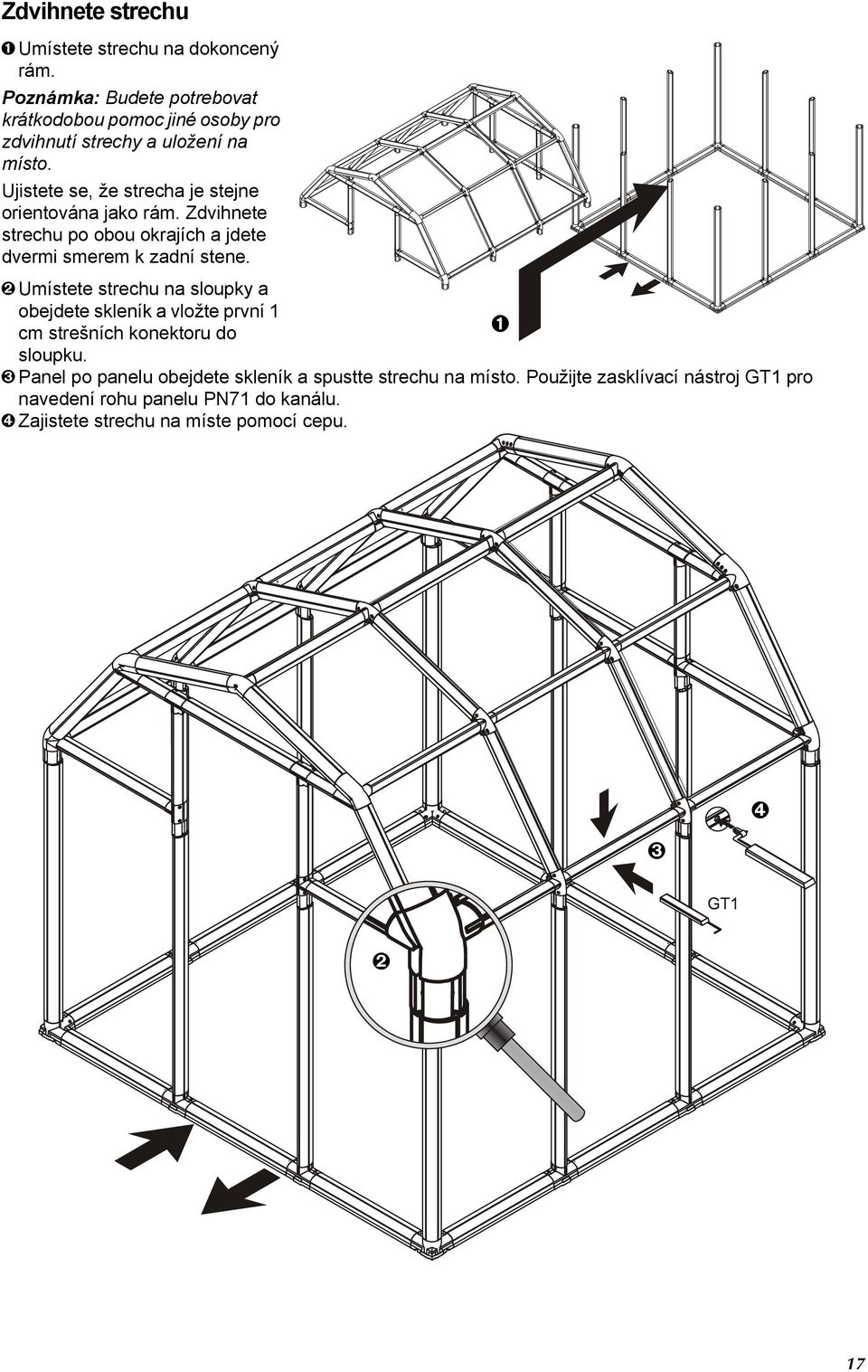

19 Zdvihnete strechu Umístete strechu na dokoncený rám. Poznámka: Budete potrebovat krátkodobou pomoc jiné osoby pro zdvihnutí strechy a uložení na místo. Ujistete se, že strecha je stejne orientována jako rám. Zdvihnete strechu po obou okrajích a jdete dvermi smerem k zadní stene. Umístete strechu na sloupky a obejdete skleník a vložte první 1 cm strešních konektoru do sloupku. Panel po panelu obejdete skleník a spustte strechu na místo. Použijte zasklívací nástroj GT1 pro navedení rohu panelu PN71 do kanálu. Zajistete strechu na míste pomocí cepu. 17

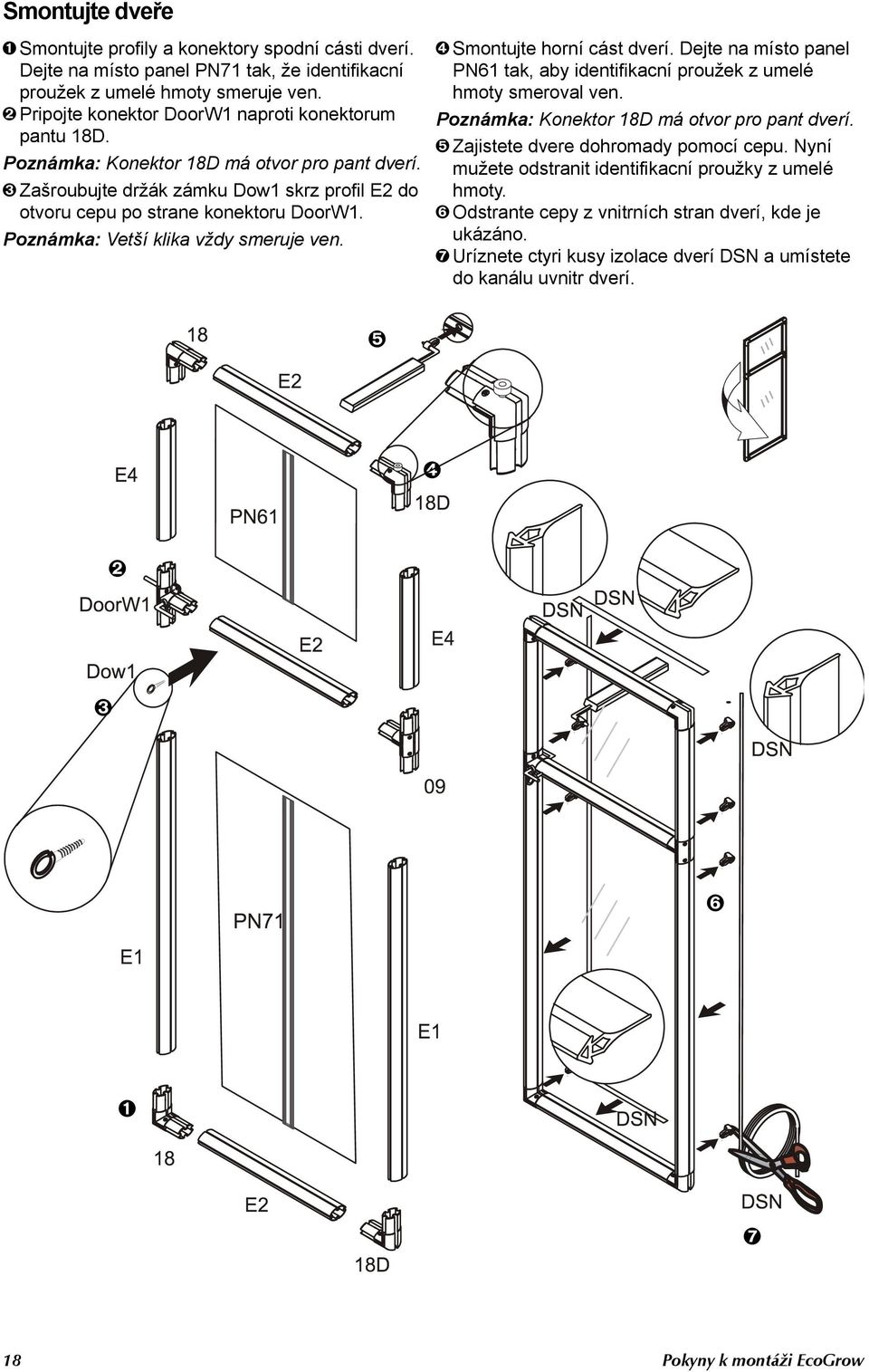

20 Smontujte dveře Smontujte profily a konektory spodní cásti dverí. Dejte na místo panel PN71 tak, že identifikacní proužek z umelé hmoty smeruje ven. Pripojte konektor DoorW1 naproti konektorum pantu 18D. Poznámka: Konektor 18D má otvor pro pant dverí. Zašroubujte držák zámku Dow1 skrz profil E2 do otvoru cepu po strane konektoru DoorW1. Poznámka: Vetší klika vždy smeruje ven. Smontujte horní cást dverí. Dejte na místo panel PN61 tak, aby identifikacní proužek z umelé hmoty smeroval ven. Poznámka: Konektor 18D má otvor pro pant dverí. Zajistete dvere dohromady pomocí cepu. Nyní mužete odstranit identifikacní proužky z umelé hmoty. Odstrante cepy z vnitrních stran dverí, kde je ukázáno. Uríznete ctyri kusy izolace dverí DSN a umístete do kanálu uvnitr dverí. 18 Pokyny k montáži EcoGrow

21 Připojte dveře Připojte západku dveří LI6 ke spodní části dveřního rámu. Odstraňte čtyři naznačené čepy pomocí zasklívacího nástroje. Připojte jeden konec pantu horních dveří pomocí 80 mm šroubu AS80 a podložky ASM80 a křídlové matky ASL80 skrz otvory čepu v konektoru. Umístěte dveře na spodní pant. Otočte pantem horních dveří dolů, aby čep vstoupil do odpovídajícího otvoru ve dveřích. Upevněte dveře k hornímu dveřnímu překladu zašroubováním druhého šroubu AS80, podložky ASM80 a křídlové matky ASL80 skrz otvory čepu. Odstraňte dva naznačené čepy pomocí zasklívacího nástroje. Zašroubujte držák dveří Dow2, kde byly odstraněny čepy. Konec držáku dveří by měl být vyrovnán s vnitřním povrchem kulatého profilu. Pro uvolnění dveří vytáhněte horní část západky dveří LI6. Poznámka: Použijte západku dveří LI6, abyste měli dveře zavřené proti větru. Nedoporučujeme zavírat dveře, když jste uvnitř. 19

22 Dokončení Jděte dovnitř vašeho nového skleníku a utěsněte všechny mezery mezi panely PN75 a PN77 a profily pomocí měkké pěnové izolace SF. Uřízněte kusy měkké pěnové izolace SF dlouhé 2,5 cm (1"), odstraňte lepicí podklad a umístěte, kam je ukázáno při zajištění, že je tato oblast čistá a suchá. Blahopřejeme! Váš skleník je nyní hotov. Zjistíte, že se snadno čistí a udržuje. Uložte tuto příručku na bezpečné místo, abyste se k ní mohli vrátit, pokud se rozhodnete přidat volitelné vybavení nebo potřebujete provést opravu. Pro vaši bezpečnost a pohodlí dbejte na následující upozornění: Kontrolujte ostré hrany vašeho skleníku a pokud je to nutné, ořízněte je čepelovým nožem. V zimě je důležité čistit skleník od sněhu. Pokud žijete v horkém podnebí, kde venkovní teplota přesahuje 46 C (115 F) na slunci nebo 36 C (99 F) ve stínu, může to způsobit překročení teploty ve skleníku nad 55 C (131 F). Takové podmínky mohou poškodit vaše rostliny a poškodit skleník pokřivením konstrukčních profilů. Pro prevenci poškození: Zajistěte dobré větrání v horkých dnech. Zajistěte, aby teplota uvnitř skleníku nikdy nepřekročila 55 C (131 F) instalací stínící stěny, jako je Rion ShadeNet (k dispozici jako volitelné vybavení): Poznámka: EcoGrow neodpovídá za žádnou škodu v důsledku vysokých teplot. Za silného větru vždy zavřete střešní ventilaci. EcoGrow nabízí široký sortiment volitelného příslušenství pro váš nový skleník, včetně modulů polic, zavlažovacích systémů, dalších oken, automatických otvíračů oken a dalších. 20 Pokyny k montáži EcoGrow

23 Poznámky 21

24 Rev
