2. Osa Y. 2. Osa Y. Written By: Josef Prusa manual.prusa3d.com Page 1 of 19
|
|
- Pavlína Urbanová
- před 8 lety
- Počet zobrazení:
Transkript
1 2. Osa Y Written By: Josef Prusa 2016 manual.prusa3d.com Page 1 of 19
2 Step 1 Potřebné nářadí 13/17mm stranové klíče 3.6mm plochý šroubovák Malé kombinované kleště 2.5 a 1.5mm inbusový klíč Step 2 3D vytištěné díly Y-axis-corners (rohy osy Y) Y-belt-holder (držák řemene osy Y) Y-motor-holder (držák motoru osy Y, může vypadat jako na druhém obrázku) Y-idler (držák napínací kladky osy Y) PSU-Y-part (úchyt zdroje) 2016 manual.prusa3d.com Page 2 of 19
3 Step 3 Příprava bočních stran osy Y Použijte M10n matky (14 ks), M10w (12 ks) podložky a M10 závitové tyče (2 ks). Našroubujte na tyč matky, podložky, rohy osy Y a úchyt zdroje podle obrázku. Vytvořte 100mm mezeru mezi podložkou za kontramatkami a tištěným dílem. 2 matky utáhněte proti sobě (kontramatky). Step 4 Příprava zadní strany osy Y Použijte M8n matky (8 ks), M8w (8 ks) podložky a M8 závitové tyče (2 ks). Našroubujte matky na tyče s podložkami a držákem motoru podle obrázku. Držák motoru by měl být někde uprostřed na závitové tyči. Na přesné pozici v tuto chvíli nezáleží. Nachystejte si správnou orientaci držáku motoru manual.prusa3d.com Page 3 of 19
4 Step 5 Příprava přední strany osy Y Použijte M8n matky (6 ks), M8w podložky (6 ks) a M8 závitové tyče (2 ks). Našroubujte matky na tyče s podložkami a držákem napínací kladky podle obrázku. Držák napínací kladky by měl být někde uprostřed na závitové tyči. Na přesné pozici v tuto chvíli nezáleží manual.prusa3d.com Page 4 of 19
5 Step 6 Smontování základu osy Y Použijte M8n (8 ks)matky a M8w podložky (8 ks). Přední strana osy Y Zadní strana osy Y Vložte přední a zadní stranu osy Y do boků a uchyťte matkami a podložkami jako na obrázku. Matky zatím neutahujte. Dbejte na správné umístění. Zadní strana osy Y je blíže bočním kontramatkám! Je velmi důležité, aby základ osy byl perfektně obdélníkového tvaru, všechny tyče byly rovné. Pokud ne, bude nemožné tiskárnu zkalibrovat! Step 7 Příprava na upevnění základu osy Y Prusa i3 rám Základ osy Y 2016 manual.prusa3d.com Page 5 of 19
6 Step 8 Utažení boků základu osy Y Vložte základ osy Y do rámu co nejblíže rohům. Seřiďte a utáhněte matky M8n. Otočte základ osy Y a opakujte předchozí krok. Po nastavení a utažení by měl základ osy Y klást minimální odpor při vkládání do rámu. Utahujte matky M8n s citem, jinak můžete poškodit vytištěné díly. Step 9 Identifikace délky tyčí V následujících krocích použijte středně dlouhé tyče (330 mm) 2016 manual.prusa3d.com Page 6 of 19
7 Step 10 Nastavení délky základu osy Y Vložte 8mm hladkou tyč do základu osy Y. Nastavte a utáhněte matky M10n. Po utažení matek by neměla být žádná mezera mezi 8mm tyčí a rohem osy Y. Udržte 100 mm vzdálenost mezi podložkou za kontramatkami a Y-corner. Odstraňte 8mm hlazené tyče. Step 11 Smontování Y pojezdu Před tím než se pustíte do tohoto kroku je třeba zajistit správnou orientaci Y pojezdu. Orientační bod musí být viditelný a ve stejné poloze jako na obrázku (vpravo nahoře, ložiska ze spodní strany, dvě ložiska nahoře) Vložte do Y pojezdu stahovací pásky podle obrázku. Vložte lineární ložiska do výřezů. Na straně s dvěma výřezy osaďte ložiska co nejblíže ke středu (dejte však pozor na to aby byly rovně) 2016 manual.prusa3d.com Page 7 of 19
8 Step 12 Utažení stahovacích pásek na Y pojezdu Pro dotažení stahovacích pásek použijte malé kombinované kleště. Dbejte na správnou polohu spojů stahovacích pásek podle obrázku, jinak se nebude Y pojezd pohybovat správně. Step 13 Přišroubování držáku Y řemene Umístěte držák Y řemene na Y pojezd jako na obrázku. Šroub M3x12 (2 ks) Dbejte správné orientace držáku (otvor pro řemen by měl směřovat na stranu s 1 ložiskem) Y pojezd nemá v otvorech závity pro šrouby. Šrouby zatím jen zatlačte do otvorů manual.prusa3d.com Page 8 of 19
9 Step 14 Vložení tyčí do Y pojezdu Vložte 8mm hlazené tyče do lineárních ložisek Y pojezdu. Buďte velmi opatrní! Tyče zasunujte do ložisek rovně, bez použití větší síly a neviklejte s nimi! Step 15 Sestavení držáku napínací kladky Y řemenu Šroub M3x25 (1 ks) Podložka M3w (2 ks) Napínací kladka s ložiskem 623h (1 ks) Pojistná matka M3nN (1 ks) 2016 manual.prusa3d.com Page 9 of 19
10 Step 16 Utažení držáku napínací kladky Y řemenu Pro utažení držáku napínací kladky Y řemenu použijte kleště a inbus 2,5 mm. Šroub utahujte s citem, maximálně jen půl otáčky než se podložka dostane k vytištěnému dílu. Step 17 Montáž motoru do osy Y Motor osy Y (označen jako Y axis) Šroub M3x10 (2 ks) Za použití inbusu 2,5 mm přišroubujte motor k 3D vytištěnému dílu. Motor utahujte s citem, aby nedošlo k poškození vytištěného dílu manual.prusa3d.com Page 10 of 19
11 Step 18 Montáž Y koncového spínače Šroub M2x12 (2 ks) Y koncový spínač Za použití inbusu 1,5 mm přišroubujte Y koncový spínač k vytištěnému dílu. Dbejte na správnou polohu tlačítka mikrospínače. Na tištěném dílu je označena zářezem. Y koncový spínač utahujte s citem, aby nedošlo k poškození vytištěného dílu. Step 19 Vedení kabelu koncového spínače Veďte kabely koncového spínače spolu s kabely od motoru jako na obrázku 2016 manual.prusa3d.com Page 11 of 19
12 Step 20 Kompletace osy Y Vložte nachystaný Y pojezd do Y základu. Dbejte na správnou orientaci dílů (držák Y motoru nalevo a strana s 1 ložiskem dole). Ujistěte se že orientační bod Y pojezdu je na stejné pozici jako na obrázku Vložte stahovací pásky do děr v rozích osy Y. Dbejte na správnou orientaci stahovacích pásek (hlavičky orientované ven) manual.prusa3d.com Page 12 of 19
13 Step 21 Utažení stahovacích pásek na ose Y Za použití kleští utáhněte stahovací pásky podle obrázku. Dbejte na správnou polohu spoje stahovacích pásek. Step 22 Nasazení řemene na osu Y část 1 Tento krok je ilustrativní Vložte Y-GT2 řemen do držáku řemene podle obrázku Nejprve vsuňte plochou část řemenu do držáku 2016 manual.prusa3d.com Page 13 of 19
14 Step 23 Nasazení řemene na osu Y část 2 Tento krok je ilustrativní Naveďte řemen kolem pinu jako na obrázku Zatlačte řemen až do konce součástky Step 24 Nasazení řemenice Nasuňte řemenici GT2-16 na motor jako na obrázku Zatím nedotahujeme 2016 manual.prusa3d.com Page 14 of 19
15 Step 25 Vedení řemenu osy Y Protáhněte řemen kolem řemeničky Y motoru a skrz kladku. Step 26 Napnutí řemenu osy Y část 1 Za použití malých kombinovaných kleští napněte řemen a zastrčte jeho plochou část do držáku řemene jako na obrázku. Poté naveďte řemen kolem kolem pinu jako na druhém obrázku 2016 manual.prusa3d.com Page 15 of 19

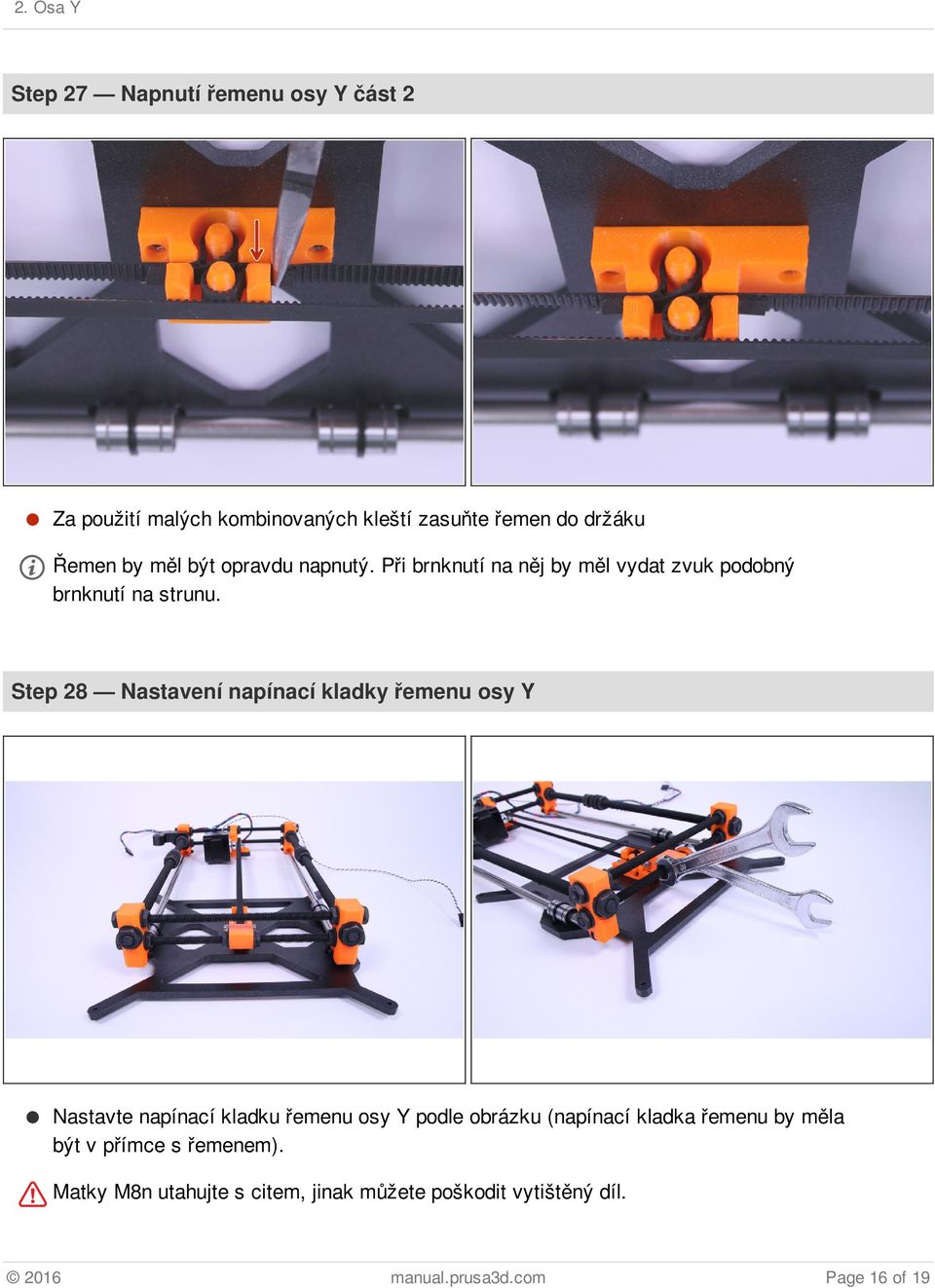

16 Step 27 Napnutí řemenu osy Y část 2 Za použití malých kombinovaných kleští zasuňte řemen do držáku Řemen by měl být opravdu napnutý. Při brnknutí na něj by měl vydat zvuk podobný brnknutí na strunu. Step 28 Nastavení napínací kladky řemenu osy Y Nastavte napínací kladku řemenu osy Y podle obrázku (napínací kladka řemenu by měla být v přímce s řemenem). Matky M8n utahujte s citem, jinak můžete poškodit vytištěný díl manual.prusa3d.com Page 16 of 19
17 Step 29 Nastavení řemeničky Y motoru Nastavte polohu motoru tak, jak je to ukázáno na obrázku(řemen musí být v přímce a motor nesmí kolidovat s držákem řemenu). Část řemeničky určená pro nasazení řemenu by měla být v přímce s řemenem. Matky M8n utahujte s citem, jinak můžete poškodit vytištěný díl. Step 30 Utažení řemeničky Y motoru Utáhněte šrouby v řemeničce inbusovým klíčem 1.5mm. Jeden ze šroubů má být proti rovné plošce na hřídeli manual.prusa3d.com Page 17 of 19
18 Step 31 Organizace kabelů osy Y Přichyťte kabely k závitovým tyčím podle obrázku. Ustřihněte přesahy stahovacích pásek. Stahovací pásky utahujte s citem tak, aby nedošlo k poškození drátků. Dejte pozor, abyste při štípání stahovacích pásek nepoškodili drátky. Step 32 Vyrovnání osy Y Položte smontovanou osu Y na rovný povrch. Zkontrolujte, jestli se každý roh dotýká povrchu. Jestliže je nějaký roh ve vzduchu, stlačte lehce osu křížem. Můžete si ověřit rovnost poklepáním na jednotlivé rohy a poslouchat, zdali nevydávají nějaký hluk. Toto je poslední šance zajistit perfektní kolmé úhly a rovnost Y osy. To vám ušetří spoustu starostí později! 2016 manual.prusa3d.com Page 18 of 19
19 Step 33 Přilepení plstěných podložek Přilepte plstěné podložky na každý roh osy Y. Step 34 Hotovo Gratulujeme, máte hotovou osu Y! Pokračujte stavbu kapitolou 3. Osa X This document was last generated on :32:24 AM manual.prusa3d.com Page 19 of 19
