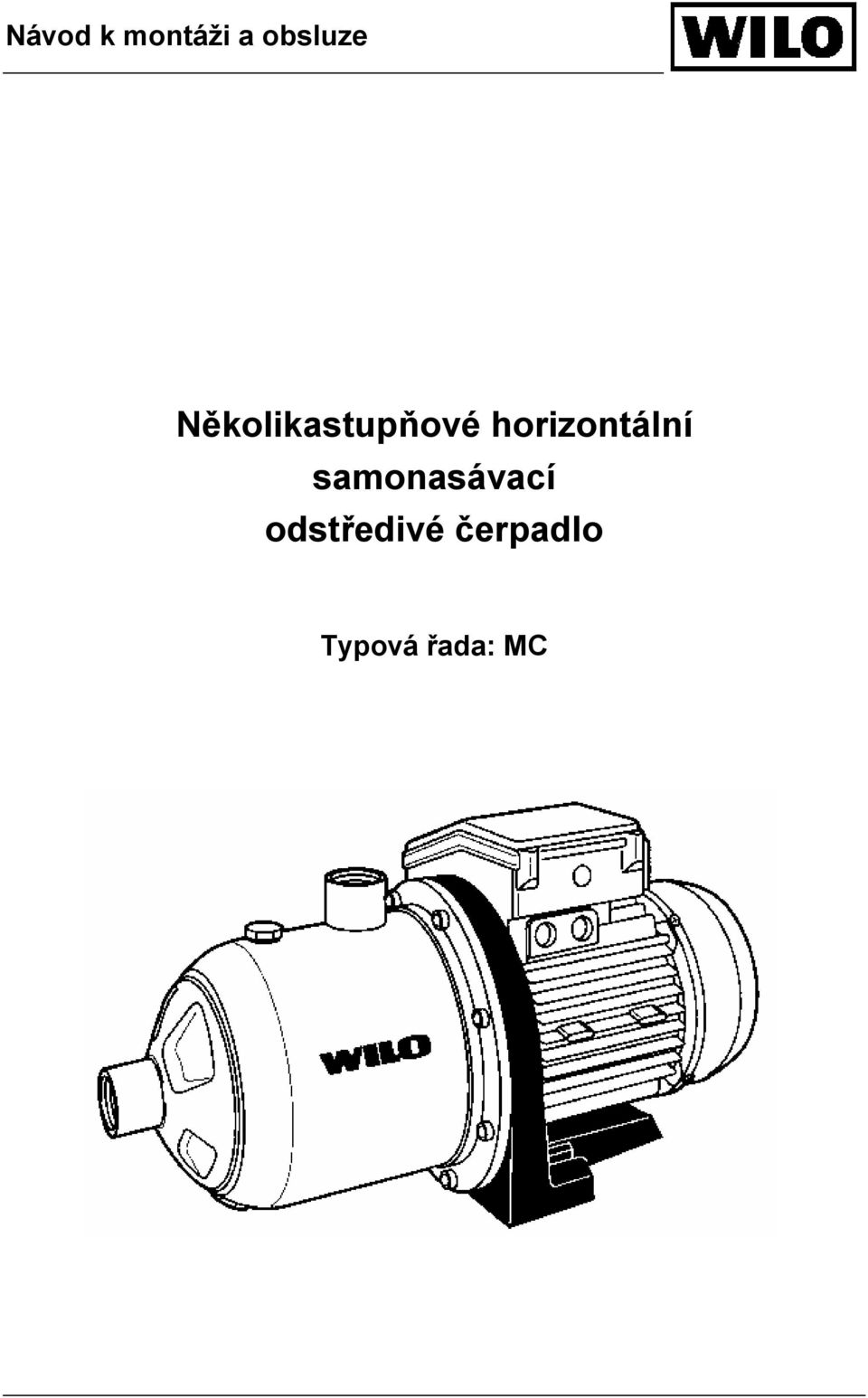

Několikastupňové horizontální samonasávací odstředivé čerpadlo

Transkript

1 Několikastupňové horizontální samonasávací odstředivé čerpadlo Typová řada: MC

2 Technické změny vyhrazeny!

3 PROHLÁŠENÍ O SHODĚ Podle Zákona 22/1997 Sb. č. W 118 MC/ 98 PROHLÁŠENÍ O SHODĚ VYDÁVÁ: WILO Praha s.r.o. U Peka řky 7, Praha 8 I ČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: Samonasávací čerpadlo Typ: MC Provedení: MC 300 a 600 POPIS A URČENÍ FUNKCE VÝROBKU: Horizontální, vysokotlaké, nerezové čerpadlo samonasávací pro užití průmyslu, teplárenství a vodárenství. PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLUČNOU ODPOVĚDNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání určeného použití bezpečný, a že byla přijata opatření, kterými je zabezpečena shoda všech výrobků tohoto typu uváděných na trh s technickou dokumentací, se základními požadavky nařízení vlády, která se na něj vztahují a s požadavky technických předpisů uvedených v části B. B) Vlastnosti tohoto výrobku splňují technické požadavky, které se na něj vztahují a které jsou uvedeny v nařízení vlády č.168/97 Sb., č.169/97 Sb. a č. 170/97 Sb. Uvedený výrobek odpovídá těmto harmonizovaným českým technickým normám : ČSN EN 809 a příslušným požadavkům směrnice EHS(EU): 91 / 368 / EHS 93 / 44 / EHS 93 / 68 / EHS V Praze dne Ing. Václav Zunt prokurista 1

4 PROHLÁŠENÍ O ZPŮSOBU VYUŽITÍ NEBO NEZAVADNÉ ZNEŠKODNĚNÍ OBALU A VÝROBKU JAKO ODPADU č. OW 118 MC / 98 PROHLÁŠENÍ VE SMYSLU 18 ZÁKONA Č. 125/1997 Sb. O ODPADECH VYDÁVÁ: WILO Praha s.r.o. Obchodní 125, Čestlice I ČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: Samonasávací čerpadlo Typ: MC VYUŽITÍ NEBO NEZÁVADNÉ ZNEŠKODNĚNÍ OBALŮ A NESPOTŘEBOVANÝCH ČÁSTÍ VÝROBKŮ JAKO ODPADU (PO SKONČENÍ ŽIVOTNOSTI) ZAJIŠŤUJE : Organizace pro sběr nebo využití odpadových surovin - informaci o její adrese podá referát životního prostředí místně příslušného Okresního úřadu. Způsob zhodnocení obalu je určen identifikační značkou ve smyslu příslušné normy znázorněnou na obalu. PROHLAŠUJEME ŽE: Výrobky, jejich nespotřebované části a obaly lze dále využít nebo zneškodnit způsobem, při kterém vliv na životní prostředí nepřesáhne míru stanovenou zvláštními předpisy (viz odkaz 19, k odstavci (1), 18, zákona č.125/97 Sb.,o odpadech. V používaných obalech nepřekračuje obsah olova, kadmia, rtuti a šestimocného chromu hodnoty stanovené vyhláškou. V Praze dne Ing. Václav Zunt prokurista 2

5 Obsah: 1 Všeobecné informace 1.1 Účel použití 1.2 Charakteristika výrobku Připojovací a výkonová data Klíč k určování typu 2 Bezpečnost 3 Přeprava a skladování 4 Popis výrobku a příslušenství 4.1 Popis čerpadla 4.2 Rozsah dodávky 4.3 Příslušenství 5 Umístění/instalace 5.1 Montáž 5.2 Elektrické připojení 6 Uvedení do provozu 7 Údržba 8 Závady, jejich příčiny a odstraňování Zařazení produktů WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kod CPC HC/CN JK Odstředivá čerpadla Spínací a regul. přístroje Náhradní díly čerpadel Servis čerpadel

6 1 Všeobecné informace 1.1 Účel použití Čerpadlo se používá pro čerpání pitné, užitkové vody a jiných neviskózních médií bez minerálních olejů a abrazívních nebo vláknitých příměsí. Hlavními oblastmi použití jsou vodárny a tlakové stanice, protipožární systémy, myčky a zařízení pro postřikové závlahy. Pro čerpání chemicky agresívních kapalin je třeba si předem zajistit souhlas výrobce. 1.2 Charakteristika výrobku Připojovací a výkonové údaje (tabulka 1) světelný proud: motorový proud: výkon motoru: maximální odběr proudu: teplota čerpaného média: 1 ~ 230 V (± 10 %)/50 Hz nebo 3 ~ 230/400 V (± 10 %)/50 Hz, viz typový štítek, viz typový štítek, +5 o C do +35 o C max. povolený provozní tlak: max. povolený tlak na sání: max. sací výška 8 bar, -0,8 / 4 bar 8 m max. okolní teplota: 40 o C. krytí motoru IP 54 Jiné napětí/kmitočty i jakost materiálu se dodávají volitelně nebo na zvláštní přání. Při čerpání viskózních médií (např. směsí voda - glykol) je třeba výkonové údaje čerpadla přiměřeně korigovat na vyšší viskozitu. K přidávání glykolu používejte pouze značkové zboží s inhibitory koroze a respektujte pokyny výrobce. Rozměry: viz tabulku a rozměrový náčrtek. 4

7 Čerpadlo typ Čerpací jednotka rozměry H1 H D3 D1 D2 L L1 L V 3-400V 1-230V 3-400V MC PG13, PG13, PG13, PG13, 5 mm PG 11 R1 R ,5 PG11 R1 R ,5 PG11 R1 R ,5 PG13, 5 R1 R ,5 Při objednávání náhradních dílů je třeba uvádět veškerá data z typového štítku čerpadla i motoru Klíč k určování typu konstrukční provedení (několikastupňové, horizontální, odstředivé čerpadlo) čerpané množství [m 3 /h] počet oběžných kol v sérii napájecí napětí 3 ~ 400 V = DM 1 ~ 230 V = EM MC 3 05 EM 5

8 2 Bezpečnost Tento návod k obsluze obsahuje základní pokyny, které je třeba při instalaci a při provozu respektovat. Proto je nutné, aby tento návod před montáží a uvedením do provozu bezpodmínečně pročetli montér i příslušný obsluhovatel.je třeba dodržovat nikoli pouze všeobecné bezpečnostní pokyny, uvedené v této kapitole o bezpečnosti, ale i ty, které jsou jako speciální uvedeny v dalších kapitolách. 2.1 Označování upozornění v návodu Bezpečnostní pokyny, obsažené v tomto návodu, jejichž nedodržení může způsobit ohrožení osob, jsou zvláště označeny obecným symbolem nebezpečí a při varování před elektrickým napětím symbolem U bezpečnostních pokynů, jejichž nedodržením může vzniknout nebezpečí pro čerpadlo/zařízení a jeho funkci, je vloženo slovo POZOR! 2.2 Kvalifikace personálu Montážní personál musí mít pro tyto práce příslušnou kvalifikaci. 2.3 Nebezpečí při nedodržení bezpečnostních pokynů Nedodržení bezpečnostních pokynů může mít za následek ohrožení osob i čerpadla/zařízení. Nedodržení těchto bezpečnostních pokynů může dále vést ke ztrátě veškerých nároků na náhradu z toho vzniklých škod. V konkrétních případech může mít jejich nedodržování za následek např. tato ohrožení: - Selhání důležitých funkcí zařízení, - ohrožení osob elektrickými, mechanickými a bakteriologickými vlivy. 2.4 Bezpečnostní pokyny pro provozovatele Je nutno dodržovat platné předpisy pro prevenci nehod. Nebezpečí ohrožení elektrickým proudem je třeba zcela vyloučit. Dále je nutné dodržovat platné elektrotechnické předpisy i pokyny místních energetických rozvodných závodů. 6

9 2.5 Bezpečnostní pokyny pro inspekční a montážní práce Provozovatel musí zajistit, aby veškeré inspekční i montážní práce prováděl autorizovaný a kvalifikovaný personál, který se detailním studiem dostatečně seznámil s tímto návodem. Veškeré práce na čerpadle/zařízení se smějí provádět pouze po jeho odstavení. 2.6 Svévolná úprava a výroba náhradních dílů Úpravy na čerpadle/zařízení jsou povoleny pouze po dohodě s výrobcem. Používání originálních náhradních dílů a výrobcem autorizovaného příslušenství slouží k zajištění bezpečnosti provozu. Používání jiných součástí může mít za následek ztrátu záruky za následky tím způsobené. 2.7 Nepřípustné způsoby provozování Bezpečnost provozu dodaného čerpadla/zařízení je zajištěna pouze za předpokladu, že je používáno přiměřeným způsobem podle kapitoly 1 tohoto návodu. Limitní hodnoty uvedené v katalogovém listě se nesmějí v žádném případě podkračovat nebo překračovat. 3 Přeprava a skladování Zařízení je třeba během přepravy a skladování chránit před vlhkostí, mrazem a mechanickým poškozením. POZOR! 4 Popis výrobku a příslušenství 4.1 Popis čerpadla (obr.1) Čerpadlo je několikastupňové, horizontální, odstředivé, samonasávací, v kompaktním provedení s horizontálním sacím a vertikálním výtlačným hrdlem. Hydraulická část je provedena jako modulová konstrukce s příslušným počtem těles pro jednotlivé stupně i oběžných kol. Oběžná kola jsou namontována na nedělené společné hřídeli motor-čerpadlo. Ochranný kryt, nasazený na hydraulickou část, zajišťuje její provozně spolehlivé utěsnění. Veškeré součásti, přicházející do styku s čerpaným médiem, jako tělesa jednotlivých stupňů, oběžná kola a ochranný kryt jsou z nerezavějících materiálů. Prostup hřídele tělesem čerpadla je vůči motoru utěsněn kluznými kroužky. Jednofázové motory jsou vybaveny termickou ochranou. Ta při překročení povolené teploty vinutí motor vypne a po ochlazení jej zase automaticky zapne. Ochrana proti chodu nasucho: Čerpadlo - a zejména pak kluzné ložisko, nesmí běhat nasucho. Je proto třeba zajistit ochranu proti nedostatku vody mimo rozsah dodávky popř. s použitím příslušných dílů z programu příslušenství WILO. Ve spojení s frekvenčním měničem lze regulovat otáčky čerpadla. 7

10 4.2 Rozsah dodávky - Čerpadlo v jednofázovém nebo třífázovém provedení, - návod k montáži a obsluze. 4.3 Příslušenství Příslušenství se musí objednávat samostatně. - Spínací přístroj ER 1 pro automatický provoz, - ochrana proti nedostatku vody: - souprava WMS u přímého napojení na vodovod, - plovákový spínač WAEK 65 s mikrospínačem (pouze pro jednofázové provedení), - plovákový spínač WA 65, - SK 277 se třemi ponornými elektrodami, - tlakový spínač WVA, - přepínání agregátu: - plovákový spínač WA 065, - plovákový spínač WA 0EK 65 s mikrospínačem (pouze pro jednofázové provedení). 5 Instalace/montáž 5.1 Montáž Obr. 2 a 3 znázorňují typické situování čerpadla. Pokyny pro instalaci a montáž, které je třeba dodržovat při tomto charakteru provozování: - Čerpadlo namontujte až po skončení všech svářecích a letovacích prací a po dokonalém propláchnutí potrubního systému. Cizí tělesa a nečistoty narušují funkceschopnost čerpadla. - Čerpadlo instalujeme na suchém místě, chráněném před mrazem. - Počítáme s prostorem pro údržbu. - Zachováváme volný přístup k sání ventilátoru motoru, min. vzdálenost ode zdi je 0,3 m. - Instalační plocha musí být vodorovná a rovná. - Čerpadlo se upevňuje dvěma šrouby 8 mm na podstavec nebo základ s tlumením chvění. K upevnění můžeme použít i běžné gumokovové prvky. - Pro zajištění přístupu k vypouštěcímu šroubu musí být podlaha pod ním nejméně o 20 mm níže nežli rovina upevnění čerpadla. - Před čerpadlem i za ním by měly být namontovány uzavírací armatury, aby se čerpadlo snadno vyměňovalo a jednodušeji se prováděla údržba. - Bezprostředně za výtlačným hrdlem čerpadla by měla být namontována zpětná klapka. - Sací i výtlačné potrubí montujeme k čerpadlu bez pnutí. Pro omezení chvění můžeme použít hadice nebo kompenzátory. Hmotnost potrubí je třeba podchytit. 8

11 - Na ochranu kroužkového těsnění musí být čerpadlo zajištěno odpovídajícími opatřeními před nedostatkem vody a jím podmíněným chodem nasucho, která nejsou součástí dodávky. Různé možnosti pro tento účel nabízí Wilo v příslušenství. - Na ochranu před poškozením čerpadla nasátými nečistotami je třeba do vstupního potrubí instalovat síto (světlost ok 1 mm) nebo filtrační vložku. - Elektrické napájení Napojení na přívod elektřiny musí provést odborný elektromontér v souladu s platnými předpisy ČSN. - Přívod musí být pevným vedením se zásuvkou nebo vypínačem pro úplné odpojení s minimálním rozevřením kontaktů 3 mm. - Zkontrolujeme druh proudu i napětí napájecího zdroje. - Respektujeme údaje z typového štítku čerpadla. - Zajistíme předepsané zemnění. - Pojistka vůči síti: 10 A, se zpožděním. - Třífázové motory musí být mimo rozsah dodávky vybaveny jističem, nastaveným na jmenovitý proud, uvedený na typovém štítku. Jednofázové motory jsou již z výroby vybaveny tepelnou ochranou, která při překročení povolené teploty vinutí čerpadlo vypne a po ochlazení je automaticky zase zapne. - Pro zajištění proti prosakující vodě a tahové odlehčení ucpávky je třeba použít přívod s dostatečným vnějším průměrem. - Připojení na síť ve svorkovnicové skříňce se provádí podle zapojovacích schémat pro světelný nebo motorový proud (viz obr. 5). - Přívod musí být veden tak, aby se v žádném případě nedotýkal potrubí a/nebo tělesa čerpadla a krytu motoru. V případě potřeby nainstalujeme jistič nedostatečného proudu. 9

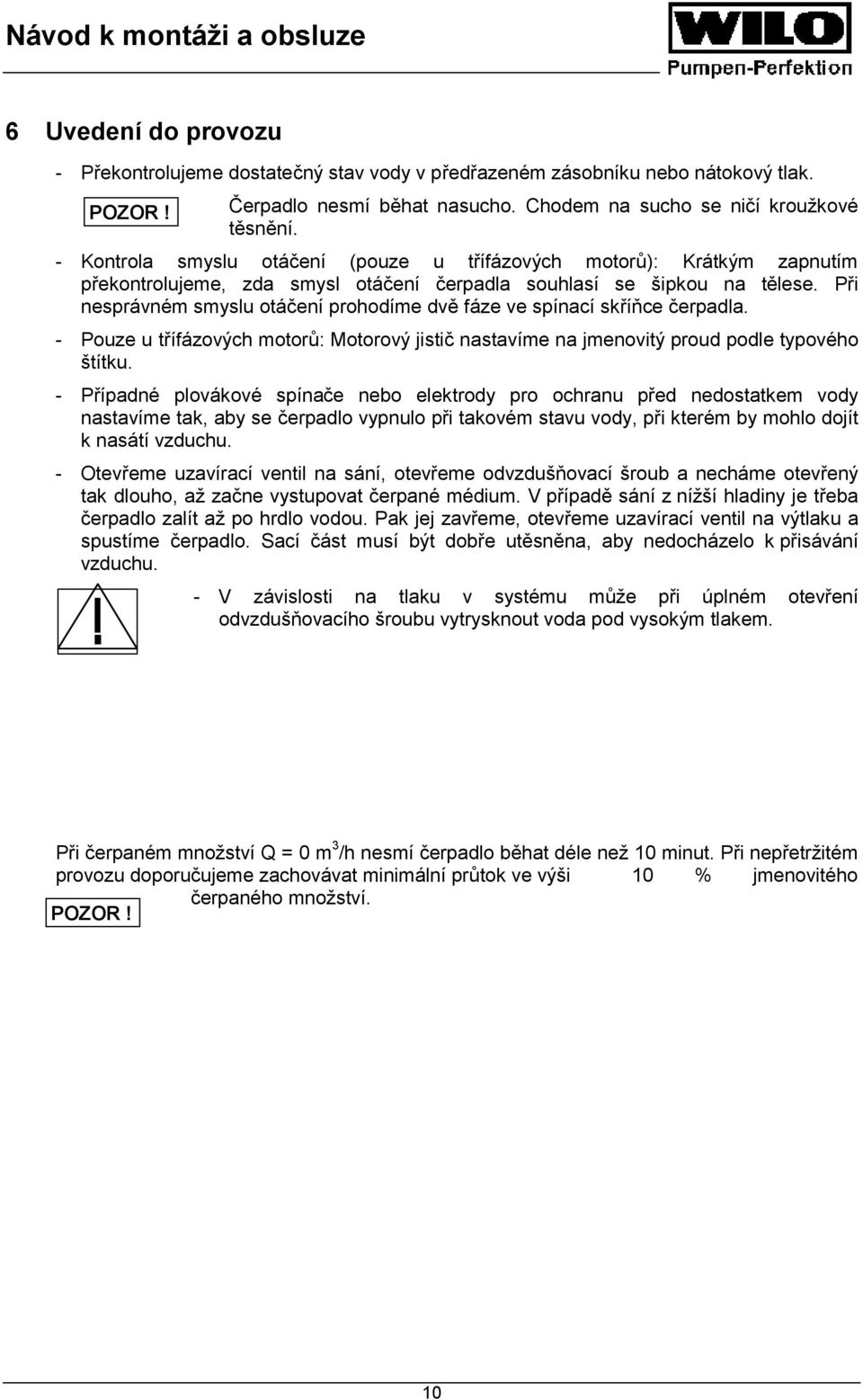

12 6 Uvedení do provozu - Překontrolujeme dostatečný stav vody v předřazeném zásobníku nebo nátokový tlak. POZOR! Čerpadlo nesmí běhat nasucho. Chodem na sucho se ničí kroužkové těsnění. - Kontrola smyslu otáčení (pouze u třífázových motorů): Krátkým zapnutím překontrolujeme, zda smysl otáčení čerpadla souhlasí se šipkou na tělese. Při nesprávném smyslu otáčení prohodíme dvě fáze ve spínací skříňce čerpadla. - Pouze u třífázových motorů: Motorový jistič nastavíme na jmenovitý proud podle typového štítku. - Případné plovákové spínače nebo elektrody pro ochranu před nedostatkem vody nastavíme tak, aby se čerpadlo vypnulo při takovém stavu vody, při kterém by mohlo dojít k nasátí vzduchu. - Otevřeme uzavírací ventil na sání, otevřeme odvzdušňovací šroub a necháme otevřený tak dlouho, až začne vystupovat čerpané médium. V případě sání z nížší hladiny je třeba čerpadlo zalít až po hrdlo vodou. Pak jej zavřeme, otevřeme uzavírací ventil na výtlaku a spustíme čerpadlo. Sací část musí být dobře utěsněna, aby nedocházelo k přisávání vzduchu. - V závislosti na tlaku v systému může při úplném otevření odvzdušňovacího šroubu vytrysknout voda pod vysokým tlakem. Při čerpaném množství Q = 0 m 3 /h nesmí čerpadlo běhat déle než 10 minut. Při nepřetržitém provozu doporučujeme zachovávat minimální průtok ve výši 10 % jmenovitého čerpaného množství. POZOR! 10

13 7 Údržba - Čerpadlo téměř nevyžaduje údržbu. - Během záběhu je třeba počítat s mírným ukapáváním z kroužkového těsnění. Při silném propouštění následkem velkého opotřebení těsnění dáme těsnění vyměnit odbornou firmou. - Zvýšená hlučnost ložisek a neobvyklé vibrace signalizují opotřebení ložisek. Dáme je vyměnit odbornou firmou. - Před údržbářskými pracemi na zařízení vypneme přívod proudu a zajistíme jej proti nepovolanému zapnutí. Na čerpadle za chodu neprovádíme žádné práce. - Je-li čerpadlo instalováno na místech, nechráněných před mrazem, musíme je včetně potrubí v chladných ročních obdobích vypustit: čerpadlo otevřením vypouštěcího šroubu, sací potrubí otevřením odvzdušňovacího šroubu, výtlačné potrubí otevřením některé výpusti. 11

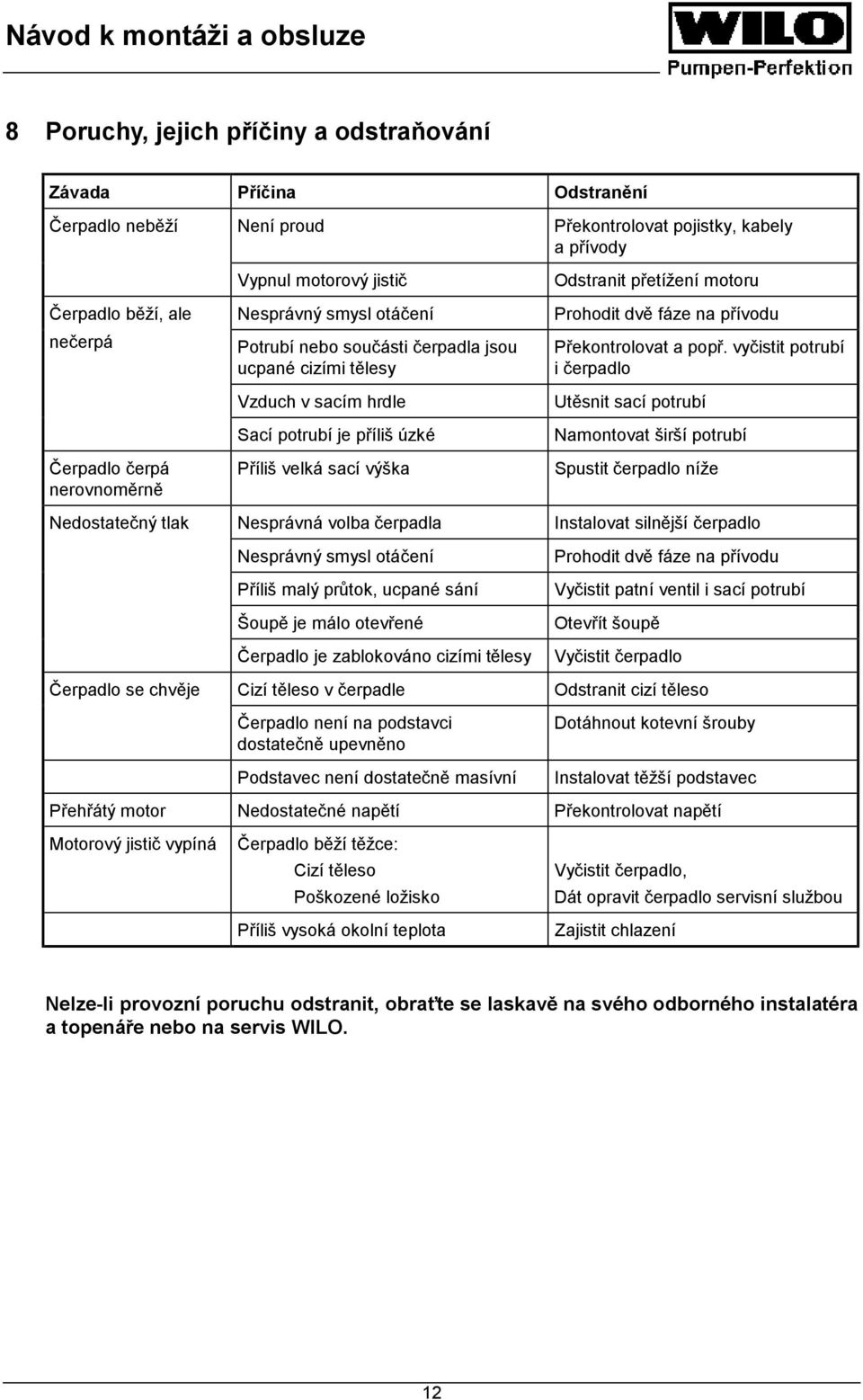

14 8 Poruchy, jejich příčiny a odstraňování Závada Příčina Odstranění Čerpadlo neběží Není proud Překontrolovat pojistky, kabely a přívody Vypnul motorový jistič Odstranit přetížení motoru Čerpadlo běží, ale Nesprávný smysl otáčení Prohodit dvě fáze na přívodu nečerpá Potrubí nebo součásti čerpadla jsou ucpané cizími tělesy Překontrolovat a popř. vyčistit potrubí i čerpadlo Čerpadlo čerpá nerovnoměrně Vzduch v sacím hrdle Sací potrubí je příliš úzké Příliš velká sací výška Utěsnit sací potrubí Namontovat širší potrubí Spustit čerpadlo níže Nedostatečný tlak Nesprávná volba čerpadla Instalovat silnější čerpadlo Nesprávný smysl otáčení Příliš malý průtok, ucpané sání Šoupě je málo otevřené Čerpadlo je zablokováno cizími tělesy Prohodit dvě fáze na přívodu Vyčistit patní ventil i sací potrubí Otevřít šoupě Vyčistit čerpadlo Čerpadlo se chvěje Cizí těleso v čerpadle Odstranit cizí těleso Čerpadlo není na podstavci dostatečně upevněno Podstavec není dostatečně masívní Dotáhnout kotevní šrouby Instalovat těžší podstavec Přehřátý motor Nedostatečné napětí Překontrolovat napětí Motorový jistič vypíná Čerpadlo běží těžce: Cizí těleso Poškozené ložisko Příliš vysoká okolní teplota Vyčistit čerpadlo, Dát opravit čerpadlo servisní službou Zajistit chlazení Nelze-li provozní poruchu odstranit, obraťte se laskavě na svého odborného instalatéra a topenáře nebo na servis WILO. 12

15 Obr. 1 Obr. 2 13

16 Obr. 3 Obr. 4 14

17 Záruční list Typ čerpadla :... (štítkový údaj) Výrobní číslo :... (štítkový údaj) - Tyto údaje doplní prodejce při prodeji - Datum prodeje :... Poskytovaná záruka při dodržení podmínek pro zabudování a provoz tak, jak jsou uvedeny v tomto dokladu výrobce : Záruka je poskytnuta na dobu...měsíců od data prodeje Název/razítko a podpis prodejce :... Mechanickou instalaci čerpadla provedla firma : dne : název/razítko a podpis Elektrickou instalaci čerpadla provedla firma : dne : název/razítko a podpis 15
