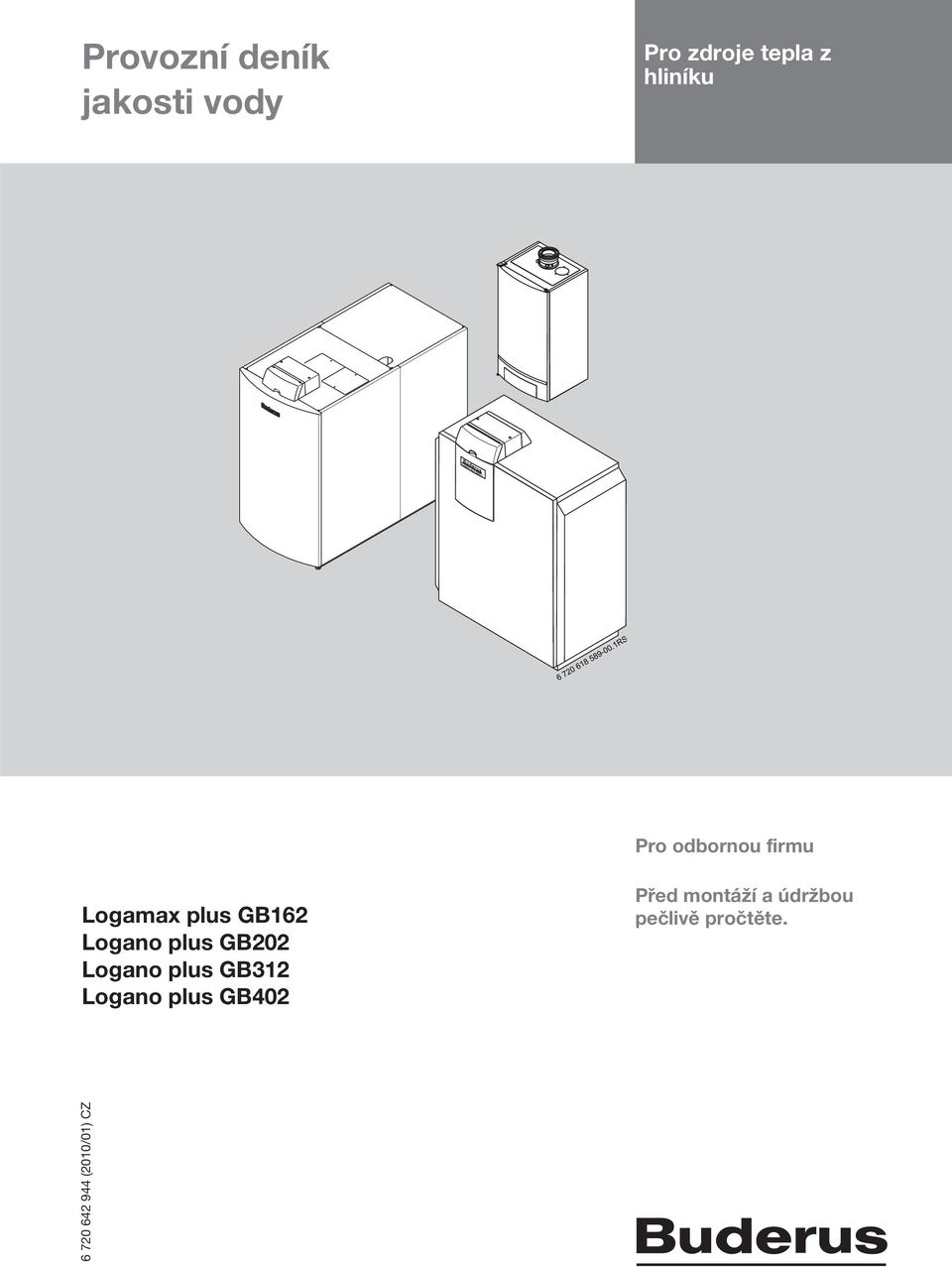

1 Provozní deník jakosti vody Pro zdroje tepla z hliníku Pro odbornou firmu Logamax plus GB162 Logano plus GB202 Logano plus GB312 Logano plus GB402 Před montáží a údržbou pečlivě pročtěte (2010/01) CZ

2 K této dokumentaci K této dokumentaci Tento provozní deník obsahuje důležité informace o úpravě vody pro kotle s hliníkovými materiály. Ukážeme Vám zde, jak můžete vést provozní deník úpravy vody. Na příkladech Vám ukážeme, jak můžete provádět potřebné výpočty a jak je zaznamenávat. Tabulku provozního deníku k vyplnění najdete na konci této dokumentace. Provozní deník je určen pro provozovatele zařízení a pro odborného topenáře, který má na základě své odborné přípravy a zkušeností znalosti v zacházení s topnými systémy. Nároky ze záruky lze uplatňovat pouze ve spojení s dodržením požadavků na kvalitu vody a s vedením provozního deníku. Důležité informace Další symboly Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Symbol B Význam požadovaný úkon výčet/položka seznamu Tab. 1 2 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny.

3 Kvalita vody 1 1 Kvalita vody Protože veřejná sí zásobování vodou chemicky čistou vodu k přenosu tepla neposkytuje, musíte dbát na její kvalitu. Jakost vody a tím i její kvalita je určována obsahem minerálů. Voda, která neodpovídá požadavkům na kvalitu, poškozuje topný systém tvorbou vodního kamene a vznikem koroze. 1.1 Vedení provozního deníku Místní předpisy (Německo VDI 2035) předepisují u topných systémů s celkovým výkonem kotle 50 kw montáž vodoměru a vedení provozního deníku. B Požadované hodnoty zapisujte do provozního deníku, abyste jakost vody mohli prokázat. Jakost vody je důležitým faktorem ke zvýšení hospodárnosti, funkční bezpečnosti, životnosti a provozní bezpečnosti topného systému. Z tohoto důvodu Vám doporučujeme montáž vodoměru a vedení provozního deníku. B Kromě plněného množství plnicí a doplňovací vody evidujte také koncentraci kyselého uhličitanu vápenatého [Ca(HCO 3 ) 2 ] a zapisujte ji do provozního deníku. Na koncentraci Ca(HCO 3 ) 2 se můžete dotázat u Vašeho dodavatele vody nebo ji zjistit podle výpočtových dat ( kapitola 1.4). 1.2 Zamezení škod způsobených korozí Dodatečná ochrana před korozí Škody korozí vznikají, když do otopné vody trvale vniká kyslík, např.: nedostatečně dimenzovanými nebo vadnými expanzními nádobami (MAG), v důsledku chybně nastaveného přetlaku nebo otevřenými systémy. B Přetlak a funkci udržování tlaku kontrolujte každý rok. Není-li možné realizovat topný systém jako uzavřený systém, je nutné provést opatření proti korozi, např. formou schválených chemických přísad nebo oddělením systémů pomocí výměníku tepla. Montáž zařízení pro zachycování nečistot Při zabudování kotle do stávajícího topného systému se mohou v kotli usazovat nečistoty a způsobovat tam místní přehřátí, korozi a hluk. B Doporučujeme zabudování zařízení pro zachycování nečistot a odkalování. Zařízení pro zachycování nečistot zadržují nečistoty a zabraňují tak vzniku provozních poruch regulačních orgánů, potrubí a kotlů. B Zařízení pro zachycování nečistot instalujte v blízkosti nejníže položeného místa ve zpátečce topného systému. B Dbejte na to, aby zařízení pro zachycování nečistot bylo dobře přístupné. B Zařízení pro zachycování nečistot čistěte při každé údržbě. Montáž hliníkového kotle do stávajícího topného systému B Při montáži hliníkového kotle do stávajícího topného systému zkontrolujte, zda u starého zařízení nebyly použity přísady (inhibitory) nebo zda nebyla učiněna opatření k úpravě vody (např. fosforečnan sodný pro alkalizaci), které se pro hliníkový kotel nehodí. Patří sem i úplně změkčená voda. Topný systém popřípadě důkladně vypláchněte vodou. 1.3 Tvrdost vody B K plnění topného systému používejte pouze čistou vodu z vodovodu. Pro ochranu kotle před vápennými usazeninami po celou dobu životnosti a pro zajištění bezporuchového provozu musí být omezeno celkové množství tvrdicích přísad v plnicí a doplňovací vodě otopného okruhu. Dále uvedené údaje o našich kotlích vycházejí z dlouholetých zkušeností a zkoušek životnosti a stanovují maximální množství plnicí a doplňovací vody v závislosti na výkonu a tvrdosti vody. Tím je zajištěno splnění místních předpisů (např. VDI 2035 v Německu) Zamezení škod v důsledku tvorby vodního kamene. Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny. 3

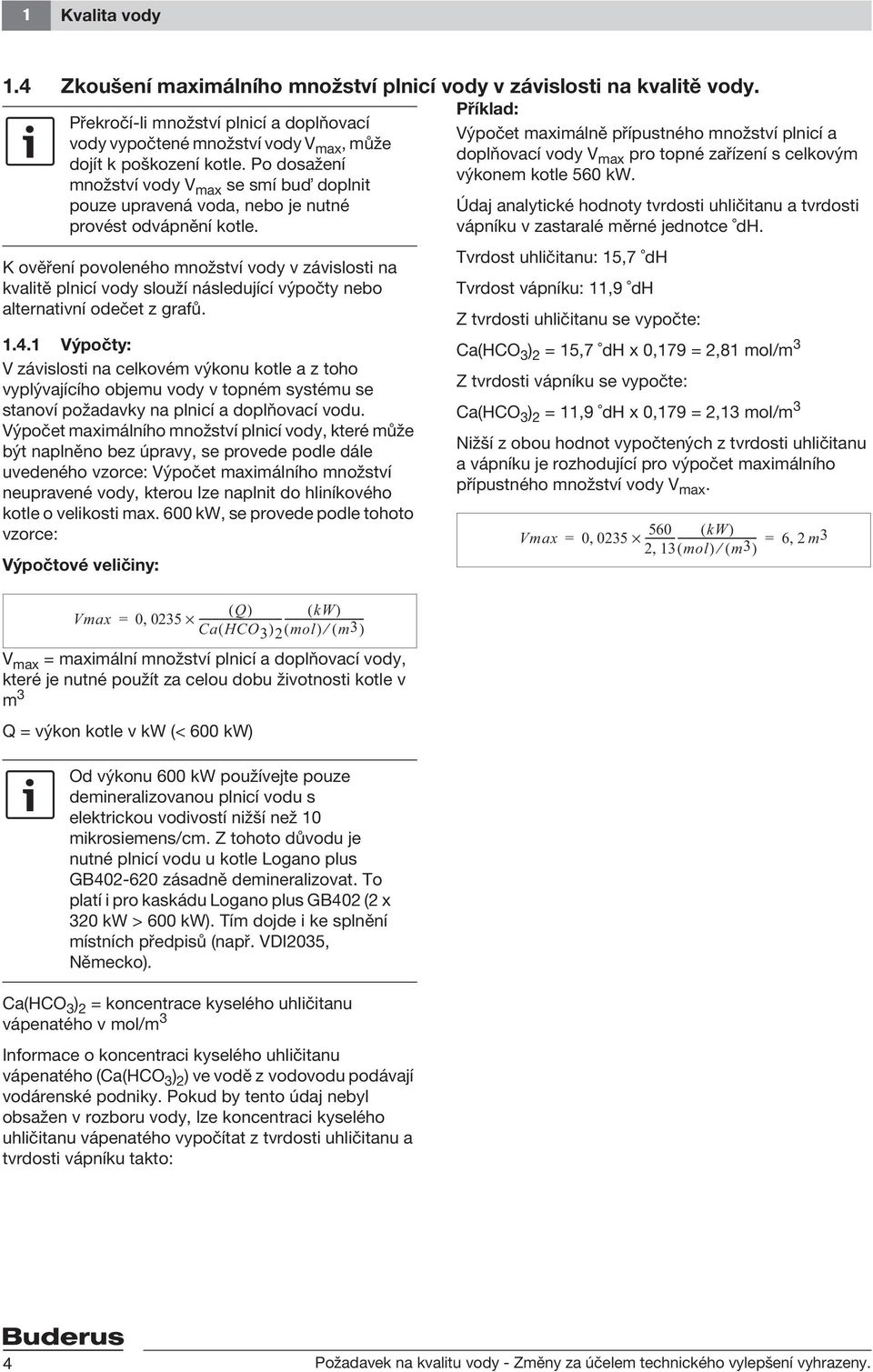

4 1 Kvalita vody 1.4 Zkoušení maximálního množství plnicí vody v závislosti na kvalitě vody. Překročí-li množství plnicí a doplňovací vody vypočtené množství vody V max, může dojít k poškození kotle. Po dosažení množství vody V max se smí bu doplnit pouze upravená voda, nebo je nutné provést odvápnění kotle. K ověření povoleného množství vody v závislosti na kvalitě plnicí vody slouží následující výpočty nebo alternativní odečet z grafů Výpočty: V závislosti na celkovém výkonu kotle a z toho vyplývajícího objemu vody v topném systému se stanoví požadavky na plnicí a doplňovací vodu. Výpočet maximálního množství plnicí vody, které může být naplněno bez úpravy, se provede podle dále uvedeného vzorce: Výpočet maximálního množství neupravené vody, kterou lze naplnit do hliníkového kotle o velikosti max. 600 kw, se provede podle tohoto vzorce: Výpočtové veličiny: ( Q) Vmax ( kw) =, Ca( HCO 3 ) 2 ( mol) ( m3) V max = maximální množství plnicí a doplňovací vody, které je nutné použít za celou dobu životnosti kotle v m 3 Q = výkon kotle v kw (< 600 kw) Od výkonu 600 kw používejte pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. Z tohoto důvodu je nutné plnicí vodu u kotle Logano plus GB zásadně demineralizovat. To platí i pro kaskádu Logano plus GB402 (2 x 320 kw > 600 kw). Tím dojde i ke splnění místních předpisů (např. VDI2035, Německo). Ca(HCO 3 ) 2 = koncentrace kyselého uhličitanu vápenatého v mol/m 3 Informace o koncentraci kyselého uhličitanu vápenatého (Ca(HCO 3 ) 2 ) ve vodě z vodovodu podávají vodárenské podniky. Pokud by tento údaj nebyl obsažen v rozboru vody, lze koncentraci kyselého uhličitanu vápenatého vypočítat z tvrdosti uhličitanu a tvrdosti vápníku takto: Příklad: Výpočet maximálně přípustného množství plnicí a doplňovací vody V max pro topné zařízení s celkovým výkonem kotle 560 kw. Údaj analytické hodnoty tvrdosti uhličitanu a tvrdosti vápníku v zastaralé měrné jednotce dh. Tvrdost uhličitanu: 15,7 dh Tvrdost vápníku: 11,9 dh Z tvrdosti uhličitanu se vypočte: Ca(HCO 3 ) 2 = 15,7 dh x 0,179 = 2,81 mol/m 3 Z tvrdosti vápníku se vypočte: Ca(HCO 3 ) 2 = 11,9 dh x 0,179 = 2,13 mol/m 3 Nižší z obou hodnot vypočtených z tvrdosti uhličitanu a vápníku je rozhodující pro výpočet maximálního přípustného množství vody V max. 560 Vmax ( kw) =, = 62m3,, ( mol) ( m3) 4 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny.

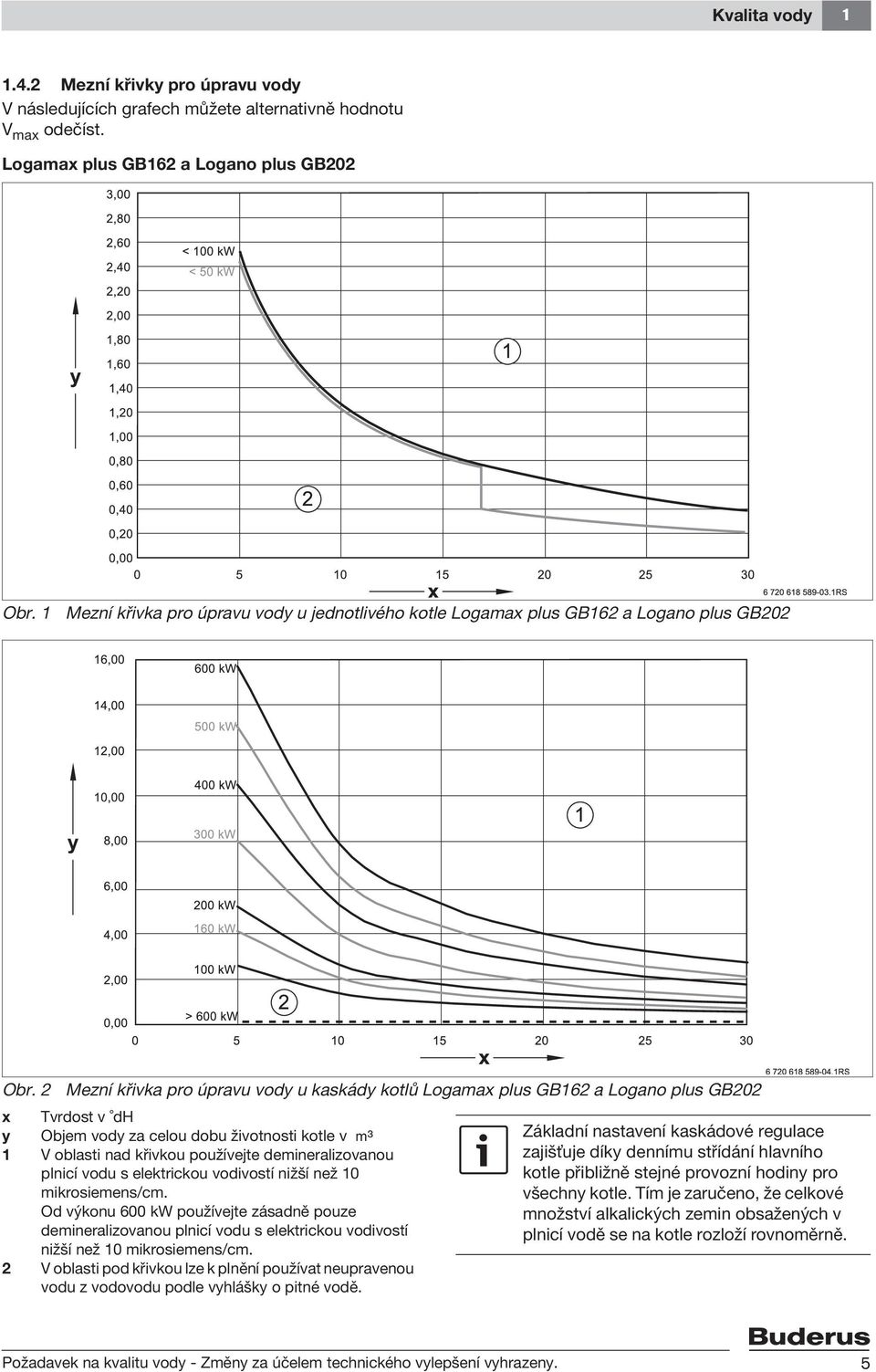

5 Kvalita vody Mezní křivky pro úpravu vody V následujících grafech můžete alternativně hodnotu V max odečíst. Logamax plus GB162 a Logano plus GB202 Obr. 1 Mezní křivka pro úpravu vody u jednotlivého kotle Logamax plus GB162 a Logano plus GB202 Obr. 2 Mezní křivka pro úpravu vody u kaskády kotlů Logamax plus GB162 a Logano plus GB202 x Tvrdost v dh y Objem vody za celou dobu životnosti kotle v m³ 1 V oblasti nad křivkou používejte demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. Od výkonu 600 kw používejte zásadně pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. 2 V oblasti pod křivkou lze k plnění používat neupravenou vodu z vodovodu podle vyhlášky o pitné vodě. Základní nastavení kaskádové regulace zajiš uje díky dennímu střídání hlavního kotle přibližně stejné provozní hodiny pro všechny kotle. Tím je zaručeno, že celkové množství alkalických zemin obsažených v plnicí vodě se na kotle rozloží rovnoměrně. Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny. 5

6 1 Kvalita vody Logano plus GB312 Obr. 3 Mezní křivka pro úpravu vody u jednotlivého kotle Logamax plus GB312 Obr. 4 Mezní křivka pro úpravu vody u kotle Logano plus GB312 dvojkotel (kaskáda s 2 kotli) x Tvrdost v dh y Objem vody za celou dobu životnosti kotle v m³ 1 V oblasti nad křivkou používejte pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. 2 Příklad odečtení pro srovnání s příkladem výpočtu Kromě použití demineralizované vody lze u GB312 provést i částečné změkčení na 5 dh nebo demineralizaci použitím přísad. V případě dotazů k tomuto tématu se obra te na zastoupení značky Buderus. Základní nastavení kaskádové regulace zajiš uje díky dennímu střídání hlavního kotle přibližně stejné provozní hodiny pro všechny kotle. Tím je zaručeno, že celkové množství alkalických zemin obsažených v plnicí vodě se na kotle rozloží rovnoměrně. 6 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny.

7 Kvalita vody 1 Logano plus GB402 Obr. 5 Mezní křivka pro úpravu vody u jednotlivého kotle Logamax plus GB402 x Tvrdost v dh y Objem vody za celou dobu životnosti kotle v m³ 1 V oblasti nad křivkou používejte pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. Od výkonu 600 kw používejte pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. 2 Příklad odečtení: Výkon kotle 470 kw, množství plnicí vody (objem systému) ca. 5 m³ a celková tvrdost 14 dh Výsledek: Množství plnicí vody je větší než přípustná mezní hodnota. Plnicí vodu je teda třeba demineralizovat. Od výkonu 600 kw používejte pouze demineralizovanou plnicí vodu s elektrickou vodivostí nižší než 10 mikrosiemens/cm. Z tohoto důvodu je nutné plnicí vodu u kotle Logano plus GB zásadně demineralizovat. To platí i pro kaskádu Logano plus GB402 (2 x 320 kw > 600 kw). Tím dojde i ke splnění místních předpisů (např. VDI2035, Německo). Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny. 7

8 1 Kvalita vody 1.5 Opatření pro úpravu vody Je-li skutečně potřebné množství menší než V max, může být plněna neupravená voda z vodovodu. Je-li skutečně potřebné množství vody větší než V max, je úprava vody nutná. Úprava vody se pro všechny kotle s hliníkovým výměníkem tepla provádí demineralizací plnicí vody. Při demineralizaci dochází dodatečně, na rozdíl od úplného změkčení, kde se odstraní původci tvrdosti (Ca, Mg), také k odstranění dalších minerálů pro snížení elektrické vodivosti plnicí vody na 10 mikrosiemens/cm. Počáteční elektrická vodivost plnicí vody stoupne po několikaměsíčním provozu vytápění na hodnoty kolem cca 100 mikrosiemens/cm. Díky nižší vodivosti představuje demineralizovaná voda nejen opatření proti tvorbě kotelního kamene, ale poskytuje navíc i dobrou ochranu proti korozi. Demineralizovaná voda je podle místních předpisů (např. VDI 2035 v Německu) doporučené opatření pro úpravu vody. 8 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny.

9 Provozní deník 2 2 Provozní deník Údaje o topném systému: Datum uvedení do provozu: Max. množství vody V max m 3 při koncentraci Ca(HCO 3 ) 2 : mol/m 3 Datum Množství vody (naměřené) m 3 Koncentrace Ca(HCO 3 ) 2 * mol/m 3 Celkové množství vody m 3 Název firmy (razítko) podpis Součet plnicí vody v m 3 Doplňovací voda v m 3 Tab. 2 Provozní deník * Přepočet: [ dh] x 0,179 = Ca(HCO 3 ) 2 - koncentrace v [mol/m 3 ] Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny. 9

10 2 Provozní deník Údaje o topném systému: Datum uvedení do provozu: Max. množství vody V max m 3 při koncentraci Ca(HCO 3 ) 2 : mol/m 3 Datum Množství vody (naměřené) m 3 Koncentrace Ca(HCO 3 ) 2 * mol/m 3 Celkové množství vody m 3 Název firmy (razítko) podpis Součet plnicí vody v m 3 Doplňovací voda v m 3 Tab. 3 Provozní deník * Přepočet: [ dh] x 0,179 = Ca(HCO 3 ) 2 - koncentrace v [mol/m 3 ] 10 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny.

11 Provozní deník 2 Požadavek na kvalitu vody - Změny za účelem technického vylepšení vyhrazeny. 11
