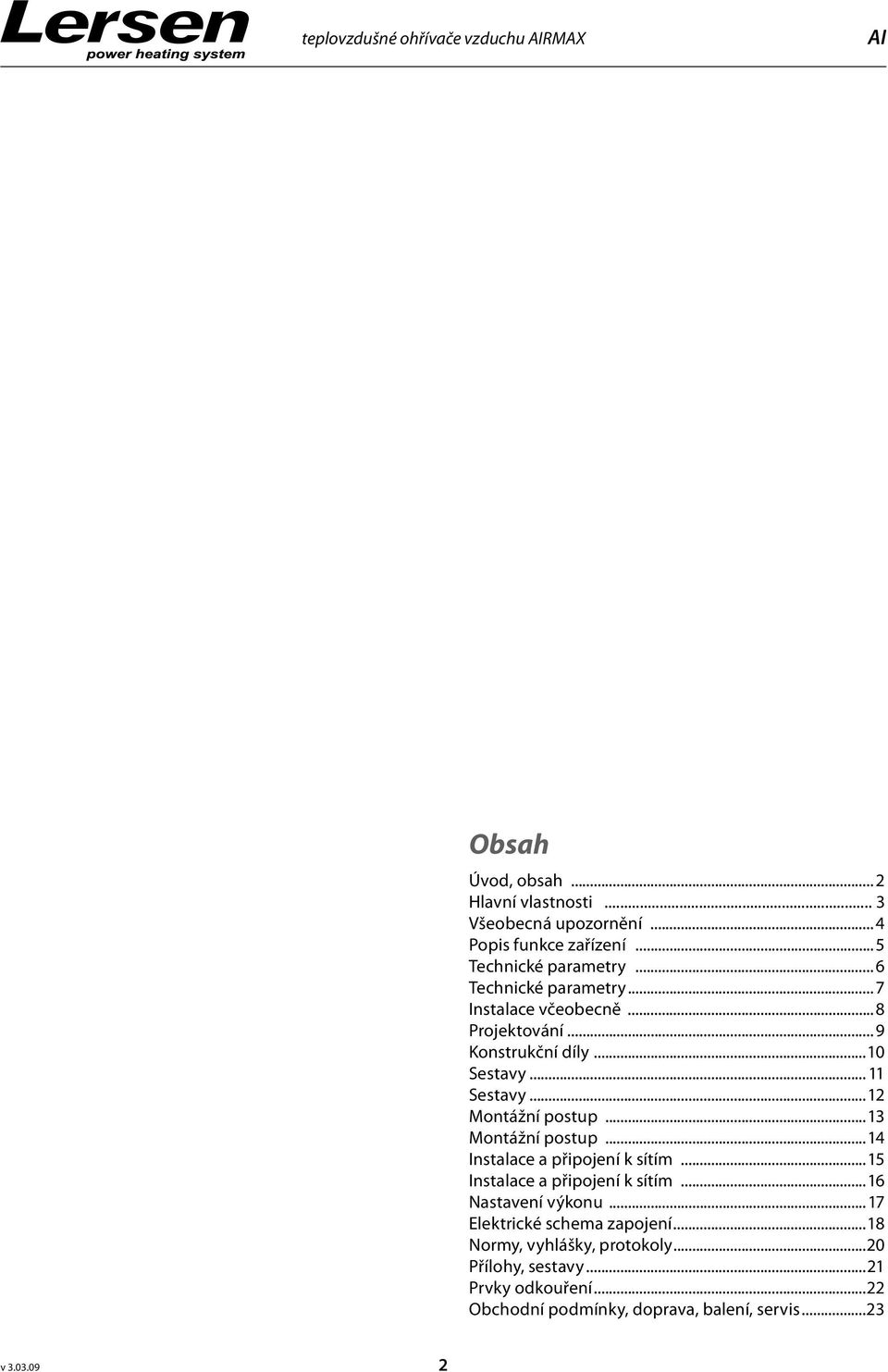

2 teplovzdušné ohřívače vzduchu AIRMAX AI Obsah Úvod, obsah...2 Hlavní vlastnosti... 3 Všeobecná upozornění...4 Popis funkce zařízení...5 Technické parametry...6 Technické parametry...7 Instalace včeobecně...8 Projektování...9 Konstrukční díly...10 Sestavy Sestavy...12 Montážní postup...13 Montážní postup...14 Instalace a připojení k sítím...15 Instalace a připojení k sítím...16 Nastavení výkonu...17 Elektrické schema zapojení...18 Normy, vyhlášky, protokoly...20 Přílohy, sestavy...21 Prvky odkouření...22 Obchodní podmínky, doprava, balení, servis...23 v

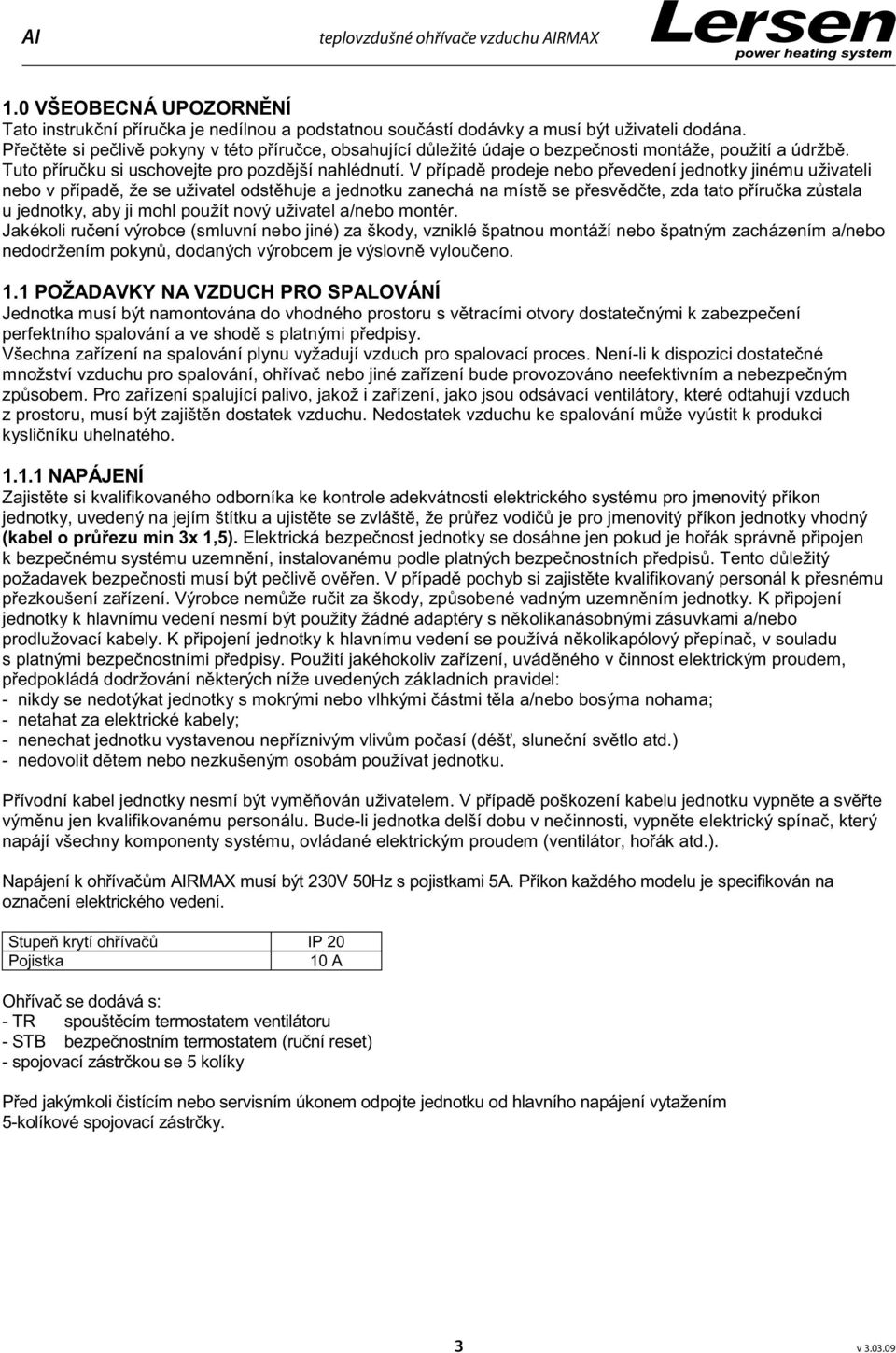

3 AI teplovzdušné ohřívače vzduchu AIRMAX 1.0 VŠEOBECNÁ UPOZORNĚNÍ Tato instrukční příručka je nedílnou a podstatnou součástí dodávky a musí být uživateli dodána. Přečtěte si pečlivě pokyny v této příručce, obsahující důležité údaje o bezpečnosti montáže, použití a údržbě. Tuto příručku si uschovejte pro pozdější nahlédnutí. V případě prodeje nebo převedení jednotky jinému uživateli nebo v případě, že se uživatel odstěhuje a jednotku zanechá na místě se přesvědčte, zda tato příručka zůstala u jednotky, aby ji mohl použít nový uživatel a/nebo montér. Jakékoli ručení výrobce (smluvní nebo jiné) za škody, vzniklé špatnou montáží nebo špatným zacházením a/nebo nedodržením pokynů, dodaných výrobcem je výslovně vyloučeno. 1.1 POŽADAVKY NA VZDUCH PRO SPALOVÁNÍ Jednotka musí být namontována do vhodného prostoru s větracími otvory dostatečnými k zabezpečení perfektního spalování a ve shodě s platnými předpisy. Všechna zařízení na spalování plynu vyžadují vzduch pro spalovací proces. Není-li k dispozici dostatečné množství vzduchu pro spalování, ohřívač nebo jiné zařízení bude provozováno neefektivním a nebezpečným způsobem. Pro zařízení spalující palivo, jakož i zařízení, jako jsou odsávací ventilátory, které odtahují vzduch z prostoru, musí být zajištěn dostatek vzduchu. Nedostatek vzduchu ke spalování může vyústit k produkci kysličníku uhelnatého NAPÁJENÍ Zajistěte si kvalifikovaného odborníka ke kontrole adekvátnosti elektrického systému pro jmenovitý příkon jednotky, uvedený na jejím štítku a ujistěte se zvláště, že průřez vodičů je pro jmenovitý příkon jednotky vhodný (kabel o průřezu min 3x 1,5). Elektrická bezpečnost jednotky se dosáhne jen pokud je hořák správně připojen k bezpečnému systému uzemnění, instalovanému podle platných bezpečnostních předpisů. Tento důležitý požadavek bezpečnosti musí být pečlivě ověřen. V případě pochyb si zajistěte kvalifikovaný personál k přesnému přezkoušení zařízení. Výrobce nemůže ručit za škody, způsobené vadným uzemněním jednotky. K připojení jednotky k hlavnímu vedení nesmí být použity žádné adaptéry s několikanásobnými zásuvkami a/nebo prodlužovací kabely. K připojení jednotky k hlavnímu vedení se používá několikapólový přepínač, v souladu s platnými bezpečnostními předpisy. Použití jakéhokoliv zařízení, uváděného v činnost elektrickým proudem, předpokládá dodržování některých níže uvedených základních pravidel: - nikdy se nedotýkat jednotky s mokrými nebo vlhkými částmi těla a/nebo bosýma nohama; - netahat za elektrické kabely; - nenechat jednotku vystavenou nepříznivým vlivům počasí (déšť, sluneční světlo atd.) - nedovolit dětem nebo nezkušeným osobám používat jednotku. Přívodní kabel jednotky nesmí být vyměňován uživatelem. V případě poškození kabelu jednotku vypněte a svěřte výměnu jen kvalifikovanému personálu. Bude-li jednotka delší dobu v nečinnosti, vypněte elektrický spínač, který napájí všechny komponenty systému, ovládané elektrickým proudem (ventilátor, hořák atd.). Napájení k ohřívačům AIRMAX musí být 230V 50Hz s pojistkami 5A. Příkon každého modelu je specifikován na označení elektrického vedení. Stupeň krytí ohřívačů IP 20 Pojistka 10 A Ohřívač se dodává s: - TR spouštěcím termostatem ventilátoru - STB bezpečnostním termostatem (ruční reset) - spojovací zástrčkou se 5 kolíky Před jakýmkoli čistícím nebo servisním úkonem odpojte jednotku od hlavního napájení vytažením 5-kolíkové spojovací zástrčky. 3 v

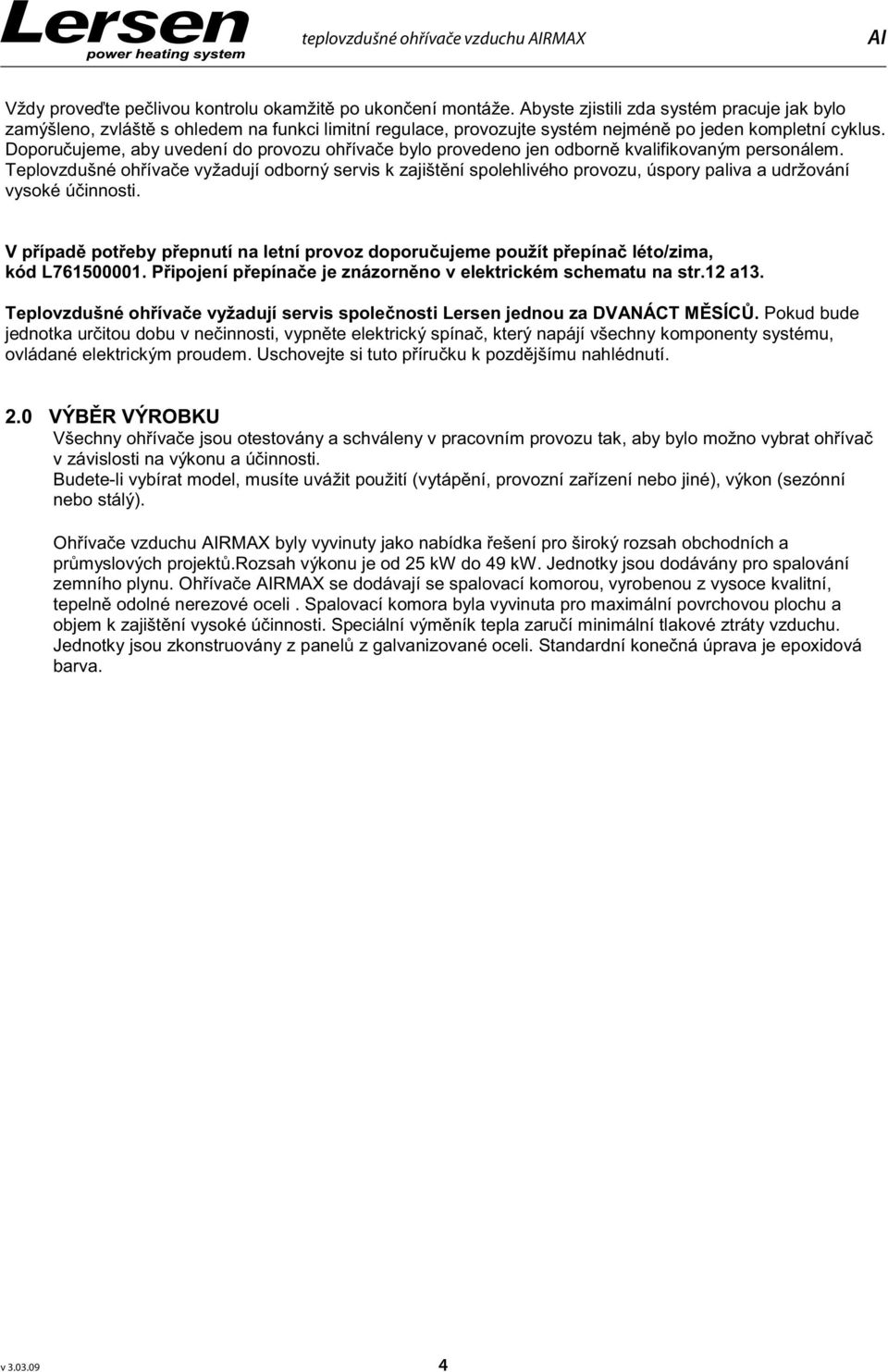

4 teplovzdušné ohřívače vzduchu AIRMAX AI Vždy proveďte pečlivou kontrolu okamžitě po ukončení montáže. Abyste zjistili zda systém pracuje jak bylo zamýšleno, zvláště s ohledem na funkci limitní regulace, provozujte systém nejméně po jeden kompletní cyklus. Doporučujeme, aby uvedení do provozu ohřívače bylo provedeno jen odborně kvalifikovaným personálem. Teplovzdušné ohřívače vyžadují odborný servis k zajištění spolehlivého provozu, úspory paliva a udržování vysoké účinnosti. V případě potřeby přepnutí na letní provoz doporučujeme použít přepínač léto/zima, kód L Připojení přepínače je znázorněno v elektrickém schematu na str.12 a13. Teplovzdušné ohřívače vyžadují servis společnosti Lersen jednou za DVANÁCT MĚSÍCŮ. Pokud bude jednotka určitou dobu v nečinnosti, vypněte elektrický spínač, který napájí všechny komponenty systému, ovládané elektrickým proudem. Uschovejte si tuto příručku k pozdějšímu nahlédnutí. 2.0 VÝBĚR VÝROBKU Všechny ohřívače jsou otestovány a schváleny v pracovním provozu tak, aby bylo možno vybrat ohřívač v závislosti na výkonu a účinnosti. Budete-li vybírat model, musíte uvážit použití (vytápění, provozní zařízení nebo jiné), výkon (sezónní nebo stálý). Ohřívače vzduchu AIRMAX byly vyvinuty jako nabídka řešení pro široký rozsah obchodních a průmyslových projektů.rozsah výkonu je od 25 kw do 49 kw. Jednotky jsou dodávány pro spalování zemního plynu. Ohřívače AIRMAX se dodávají se spalovací komorou, vyrobenou z vysoce kvalitní, tepelně odolné nerezové oceli. Spalovací komora byla vyvinuta pro maximální povrchovou plochu a objem k zajištění vysoké účinnosti. Speciální výměník tepla zaručí minimální tlakové ztráty vzduchu. Jednotky jsou zkonstruovány z panelů z galvanizované oceli. Standardní konečná úprava je epoxidová barva. v

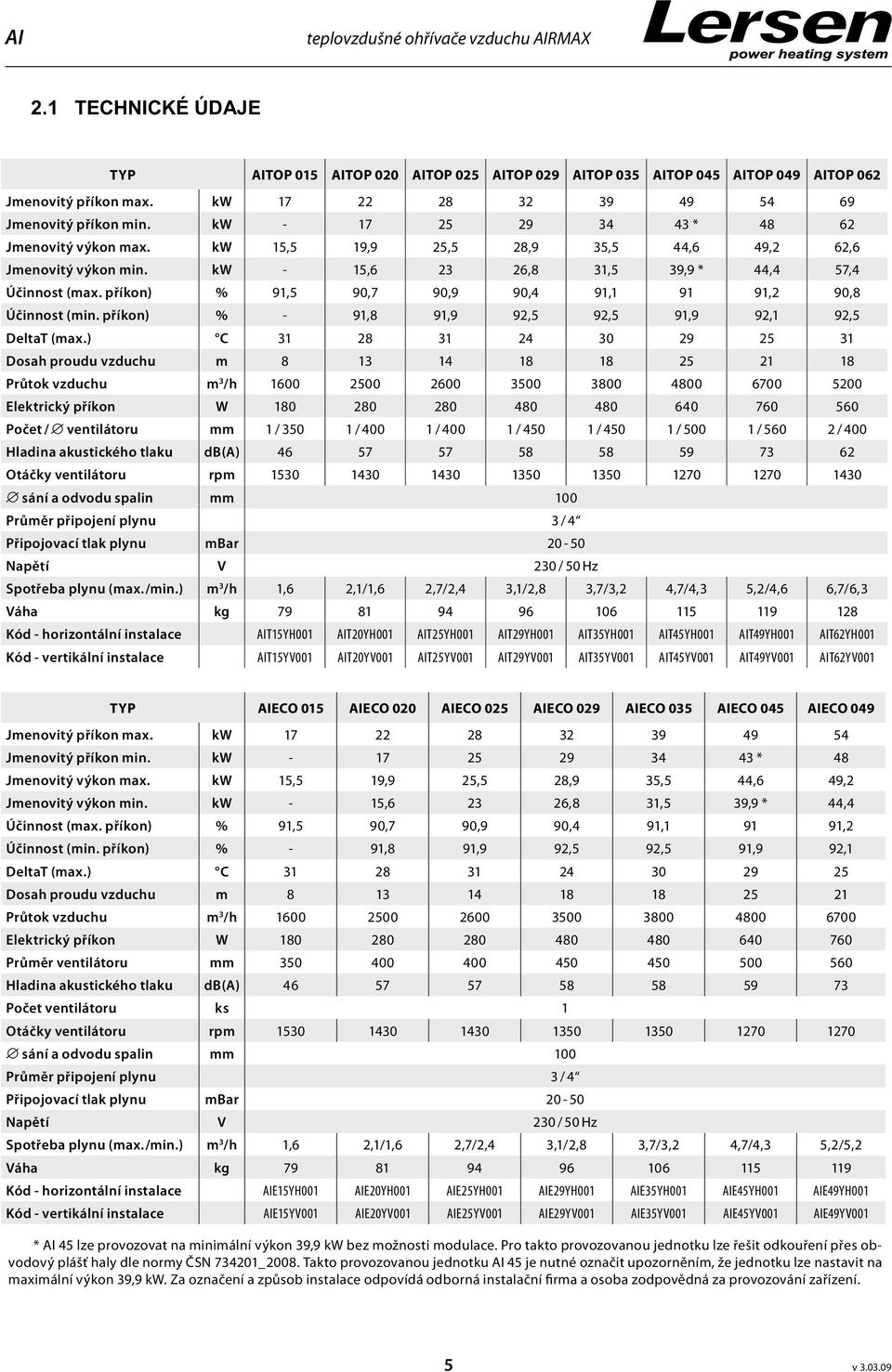

5 AI teplovzdušné ohřívače vzduchu AIRMAX 2.1 TECHNICKÉ ÚDAJE TYP AITOP 015 AITOP 020 AITOP 025 AITOP 029 AITOP 035 AITOP 045 AITOP 049 AITOP 062 Jmenovitý příkon max. kw Jmenovitý příkon min. kw * Jmenovitý výkon max. kw 15,5 19,9 25,5 28,9 35,5 44,6 49,2 62,6 Jmenovitý výkon min. kw - 15, ,8 31,5 39,9 * 44,4 57,4 Účinnost (max. příkon) % 91,5 90,7 90,9 90,4 91, ,2 90,8 Účinnost (min. příkon) % - 91,8 91,9 92,5 92,5 91,9 92,1 92,5 DeltaT (max.) C Dosah proudu vzduchu m Průtok vzduchu m 3 /h Elektrický příkon W Počet / ventilátoru mm 1 / / / / / / / / 400 Hladina akustického tlaku db(a) Otáčky ventilátoru rpm sání a odvodu spalin mm 100 Průměr připojení plynu 3 / 4 Připojovací tlak plynu mbar Napětí V 230 / 50 Hz Spotřeba plynu (max./min.) m 3 /h 1,6 2,1/1,6 2,7/2,4 3,1/2,8 3,7/3,2 4,7/4,3 5,2/4,6 6,7/6,3 Váha kg Kód - horizontální instalace AIT15YH001 AIT20YH001 AIT25YH001 AIT29YH001 AIT35YH001 AIT45YH001 AIT49YH001 AIT62YH001 Kód - vertikální instalace AIT15YV001 AIT20YV001 AIT25YV001 AIT29YV001 AIT35YV001 AIT45YV001 AIT49YV001 AIT62YV001 TYP AIECO 015 AIECO 020 AIECO 025 AIECO 029 AIECO 035 AIECO 045 AIECO 049 Jmenovitý příkon max. kw Jmenovitý příkon min. kw * 48 Jmenovitý výkon max. kw 15,5 19,9 25,5 28,9 35,5 44,6 49,2 Jmenovitý výkon min. kw - 15, ,8 31,5 39,9 * 44,4 Účinnost (max. příkon) % 91,5 90,7 90,9 90,4 91, ,2 Účinnost (min. příkon) % - 91,8 91,9 92,5 92,5 91,9 92,1 DeltaT (max.) C Dosah proudu vzduchu m Průtok vzduchu m 3 /h Elektrický příkon W Průměr ventilátoru mm Hladina akustického tlaku db(a) Počet ventilátoru ks 1 Otáčky ventilátoru rpm sání a odvodu spalin mm 100 Průměr připojení plynu 3 / 4 Připojovací tlak plynu mbar Napětí V 230 / 50 Hz Spotřeba plynu (max./min.) m 3 /h 1,6 2,1/1,6 2,7/2,4 3,1/2,8 3,7/3,2 4,7/4,3 5,2/5,2 Váha kg Kód - horizontální instalace AIE15YH001 AIE20YH001 AIE25YH001 AIE29YH001 AIE35YH001 AIE45YH001 AIE49YH001 Kód - vertikální instalace AIE15YV001 AIE20YV001 AIE25YV001 AIE29YV001 AIE35YV001 AIE45YV001 AIE49YV001 * AI 45 lze provozovat na minimální výkon 39,9 kw bez možnosti modulace. Pro takto provozovanou jednotku lze řešit odkouření přes obvodový plášť haly dle normy ČSN _2008. Takto provozovanou jednotku AI 45 je nutné označit upozorněním, že jednotku lze nastavit na maximální výkon 39,9 kw. Za označení a způsob instalace odpovídá odborná instalační firma a osoba zodpovědná za provozování zařízení. 5 v

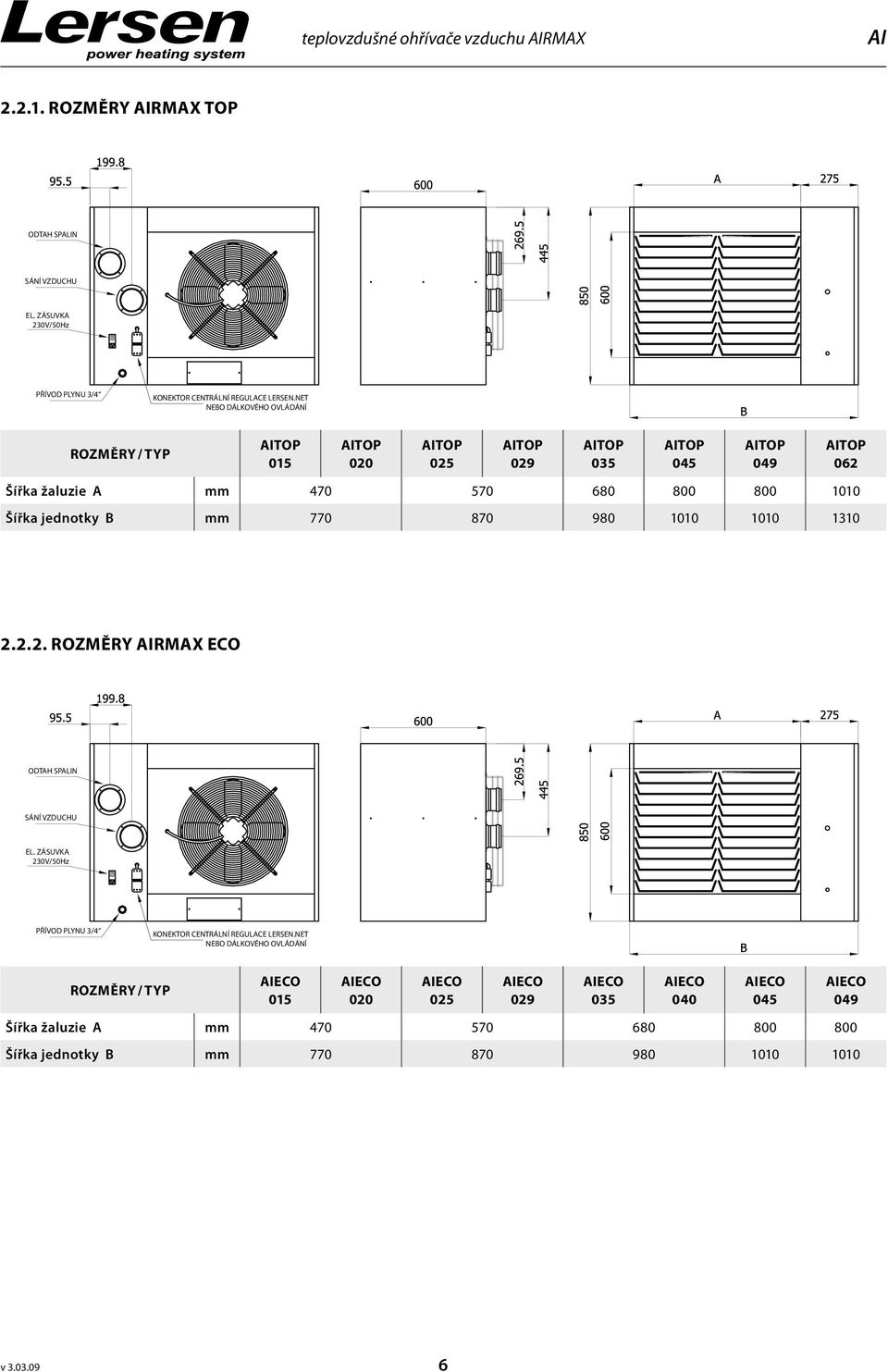

6 teplovzdušné ohřívače vzduchu AIRMAX AI ROZMĚRY AIRMAX TOP ROZMĚRY / TYP AITOP 015 AITOP 020 AITOP 025 Šířka žaluzie A mm Šířka jednotky B mm AITOP 029 AITOP 035 AITOP 045 AITOP 049 AITOP ROZMĚRY AIRMAX ECO ROZMĚRY / TYP AIECO 015 AIECO 020 AIECO 025 Šířka žaluzie A mm Šířka jednotky B mm AIECO 029 AIECO 035 AIECO 040 AIECO 045 AIECO 049 v

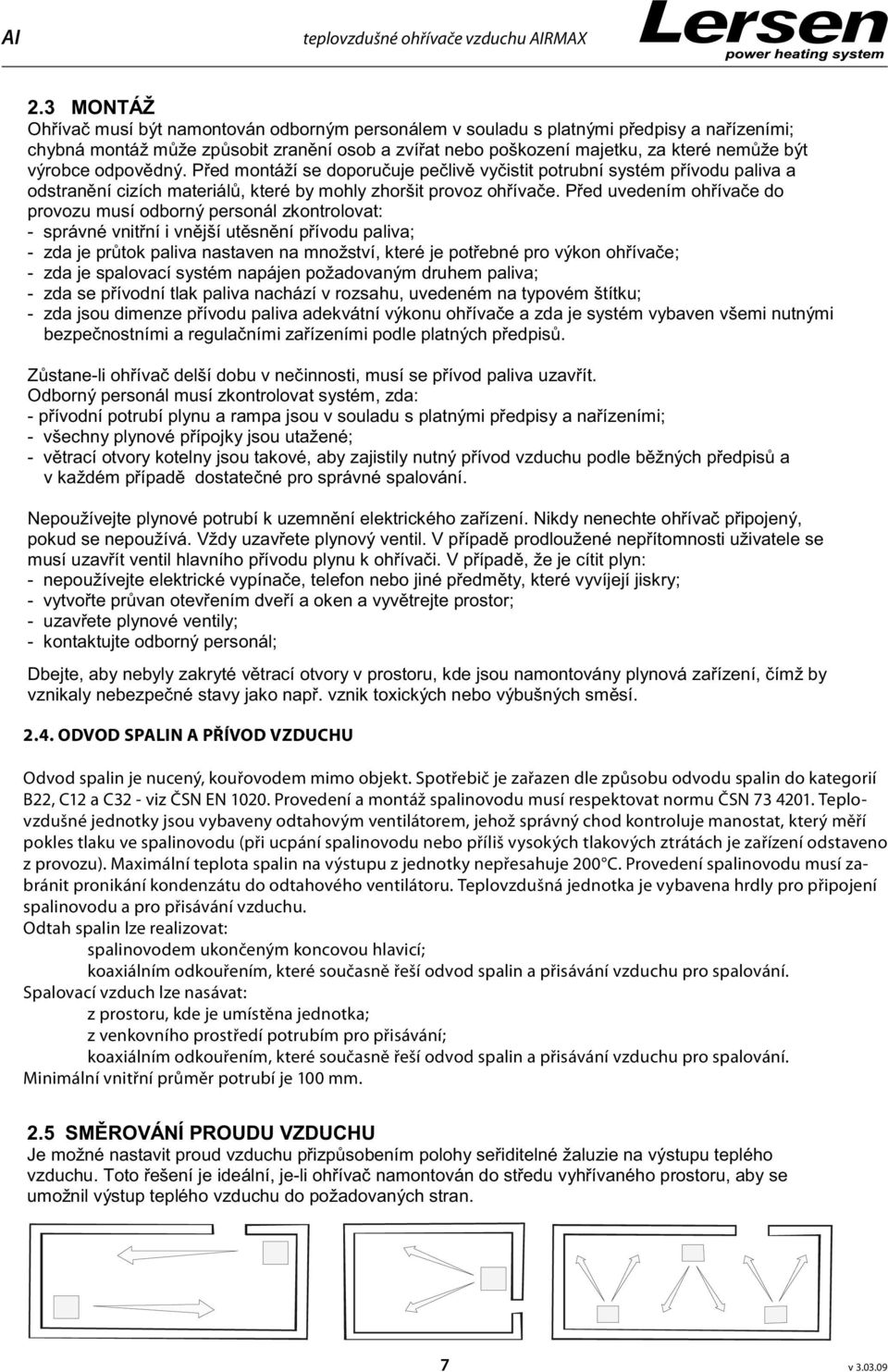

7 AI teplovzdušné ohřívače vzduchu AIRMAX 2.3 MONTÁŽ Ohřívač musí být namontován odborným personálem v souladu s platnými předpisy a nařízeními; chybná montáž může způsobit zranění osob a zvířat nebo poškození majetku, za které nemůže být výrobce odpovědný. Před montáží se doporučuje pečlivě vyčistit potrubní systém přívodu paliva a odstranění cizích materiálů, které by mohly zhoršit provoz ohřívače. Před uvedením ohřívače do provozu musí odborný personál zkontrolovat: - správné vnitřní i vnější utěsnění přívodu paliva; - zda je průtok paliva nastaven na množství, které je potřebné pro výkon ohřívače; - zda je spalovací systém napájen požadovaným druhem paliva; - zda se přívodní tlak paliva nachází v rozsahu, uvedeném na typovém štítku; - zda jsou dimenze přívodu paliva adekvátní výkonu ohřívače a zda je systém vybaven všemi nutnými bezpečnostními a regulačními zařízeními podle platných předpisů. Zůstane-li ohřívač delší dobu v nečinnosti, musí se přívod paliva uzavřít. Odborný personál musí zkontrolovat systém, zda: - přívodní potrubí plynu a rampa jsou v souladu s platnými předpisy a nařízeními; - všechny plynové přípojky jsou utažené; - větrací otvory kotelny jsou takové, aby zajistily nutný přívod vzduchu podle běžných předpisů a v každém případě dostatečné pro správné spalování. Nepoužívejte plynové potrubí k uzemnění elektrického zařízení. Nikdy nenechte ohřívač připojený, pokud se nepoužívá. Vždy uzavřete plynový ventil. V případě prodloužené nepřítomnosti uživatele se musí uzavřít ventil hlavního přívodu plynu k ohřívači. V případě, že je cítit plyn: - nepoužívejte elektrické vypínače, telefon nebo jiné předměty, které vyvíjejí jiskry; - vytvořte průvan otevřením dveří a oken a vyvětrejte prostor; - uzavřete plynové ventily; - kontaktujte odborný personál; Dbejte, aby nebyly zakryté větrací otvory v prostoru, kde jsou namontovány plynová zařízení, čímž by vznikaly nebezpečné stavy jako např. vznik toxických nebo výbušných směsí ODVOD SPALIN A PŘÍVOD VZDUCHU Odvod spalin je nucený, kouřovodem mimo objekt. Spotřebič je zařazen dle způsobu odvodu spalin do kategorií B22, C12 a C32 - viz ČSN EN Provedení a montáž spalinovodu musí respektovat normu ČSN Teplovzdušné jednotky jsou vybaveny odtahovým ventilátorem, jehož správný chod kontroluje manostat, který měří pokles tlaku ve spalinovodu (při ucpání spalinovodu nebo příliš vysokých tlakových ztrátách je zařízení odstaveno z provozu). Maximální teplota spalin na výstupu z jednotky nepřesahuje 200 C. Provedení spalinovodu musí zabránit pronikání kondenzátu do odtahového ventilátoru. Teplovzdušná jednotka je vybavena hrdly pro připojení spalinovodu a pro přisávání vzduchu. Odtah spalin lze realizovat: spalinovodem ukončeným koncovou hlavicí; koaxiálním odkouřením, které současně řeší odvod spalin a přisávání vzduchu pro spalování. Spalovací vzduch lze nasávat: z prostoru, kde je umístěna jednotka; z venkovního prostředí potrubím pro přisávání; koaxiálním odkouřením, které současně řeší odvod spalin a přisávání vzduchu pro spalování. Minimální vnitřní průměr potrubí je 100 mm. 2.5 SMĚROVÁNÍ PROUDU VZDUCHU Je možné nastavit proud vzduchu přizpůsobením polohy seřiditelné žaluzie na výstupu teplého vzduchu. Toto řešení je ideální, je-li ohřívač namontován do středu vyhřívaného prostoru, aby se umožnil výstup teplého vzduchu do požadovaných stran. 7 v

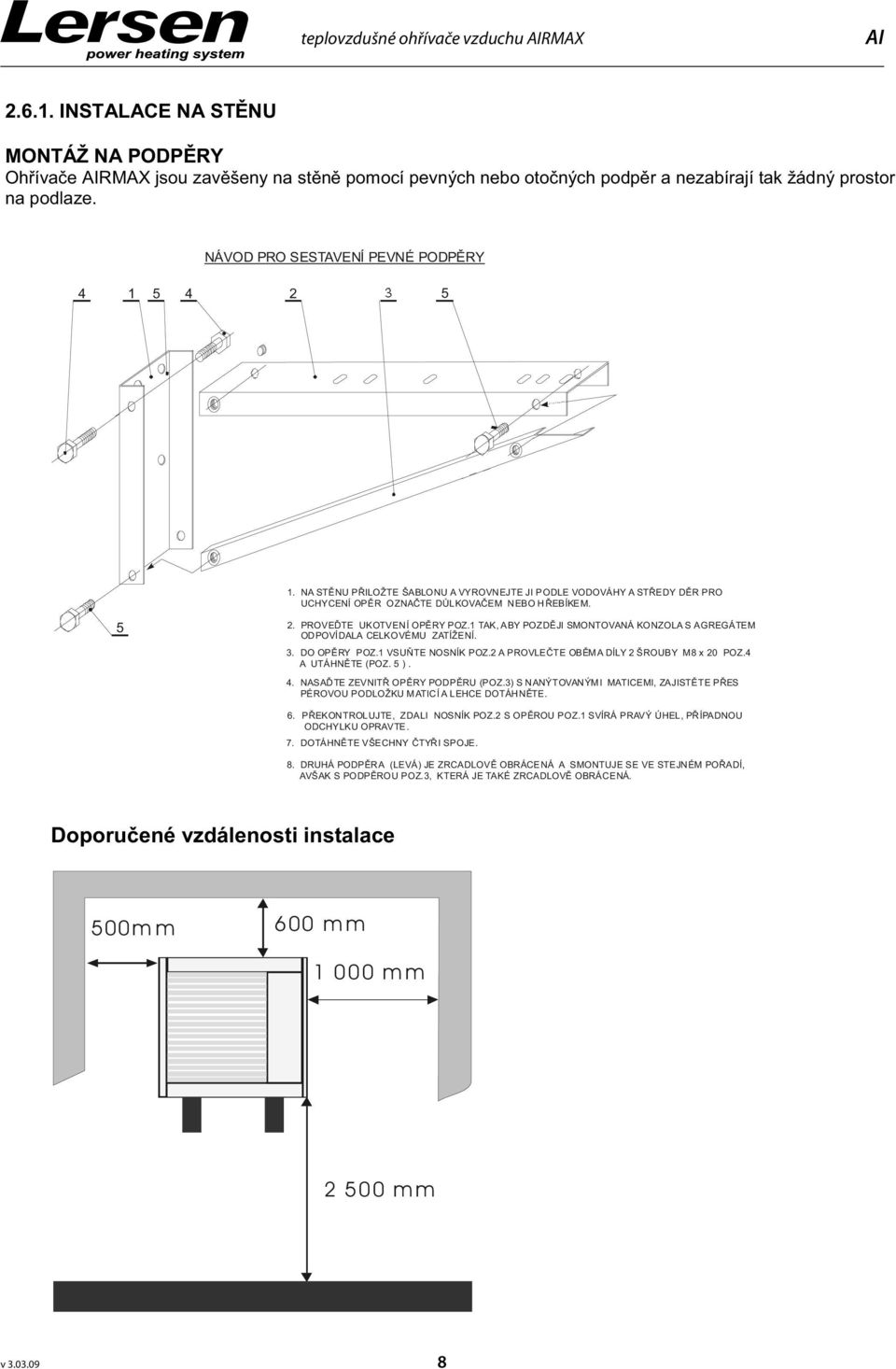

8 teplovzdušné ohřívače vzduchu AIRMAX AI INSTALACE NA STĚNU MONTÁŽ NA PODPĚRY Ohřívače AIRMAX jsou zavěšeny na stěně pomocí pevných nebo otočných podpěr a nezabírají tak žádný prostor na podlaze. NÁVOD PRO SESTAVENÍ PEVN É PODPĚRY NA STĚNU PŘILOŽTE ŠABLONU A VYROVNEJTE JI PODLE VODOVÁHY A STŘEDY DĚR PRO UCHYCENÍ OPĚR OZNAČTE DŮLKOVAČEM NEBO HŘEBÍKEM PROVEĎTE UKOTVENÍ OPĚRY POZ.1 TAK, ABY POZDĚJI SMONTOVANÁ KONZOLA S AGREGÁTEM ODPOVÍDALA CELKOVÉMU ZATÍŽENÍ. 3. DO OPĚRY POZ.1 VSUŇTE NOSNÍK POZ.2 A PROVLEČTE OBĚMA DÍLY 2 ŠROUBY M8 x 20 POZ.4 A UTÁHNĚTE (POZ. 5 ). 4. NASAĎTE ZEVNITŘ OPĚRY PODPĚRU (POZ.3) S NANÝTOVANÝMI MATICEMI, ZAJISTĚTE PŘES PÉROVOU PODLOŽKU MATICÍ A LEHCE DOTÁHNĚTE. 6. PŘEKONTROLUJTE, ZDALI NOSNÍK POZ.2 S OPĚROU POZ.1 SVÍRÁ PRAVÝ ÚHEL, PŘÍPADNOU ODCHYLKU OPRAVTE. 7. DOTÁHNĚTE VŠECHNY ČTYŘI SPOJE. 8. DRUHÁ PODPĚRA (LEVÁ) JE ZRCADLOVĚ OBRÁCENÁ A SMONTUJE SE VE STEJNÉM POŘADÍ, AVŠAK S PODPĚROU POZ.3, KTERÁ JE TAKÉ ZRCADLOVĚ OBRÁCENÁ. Doporučené vzdálenosti instalace 500mm 600 mm mm mm v

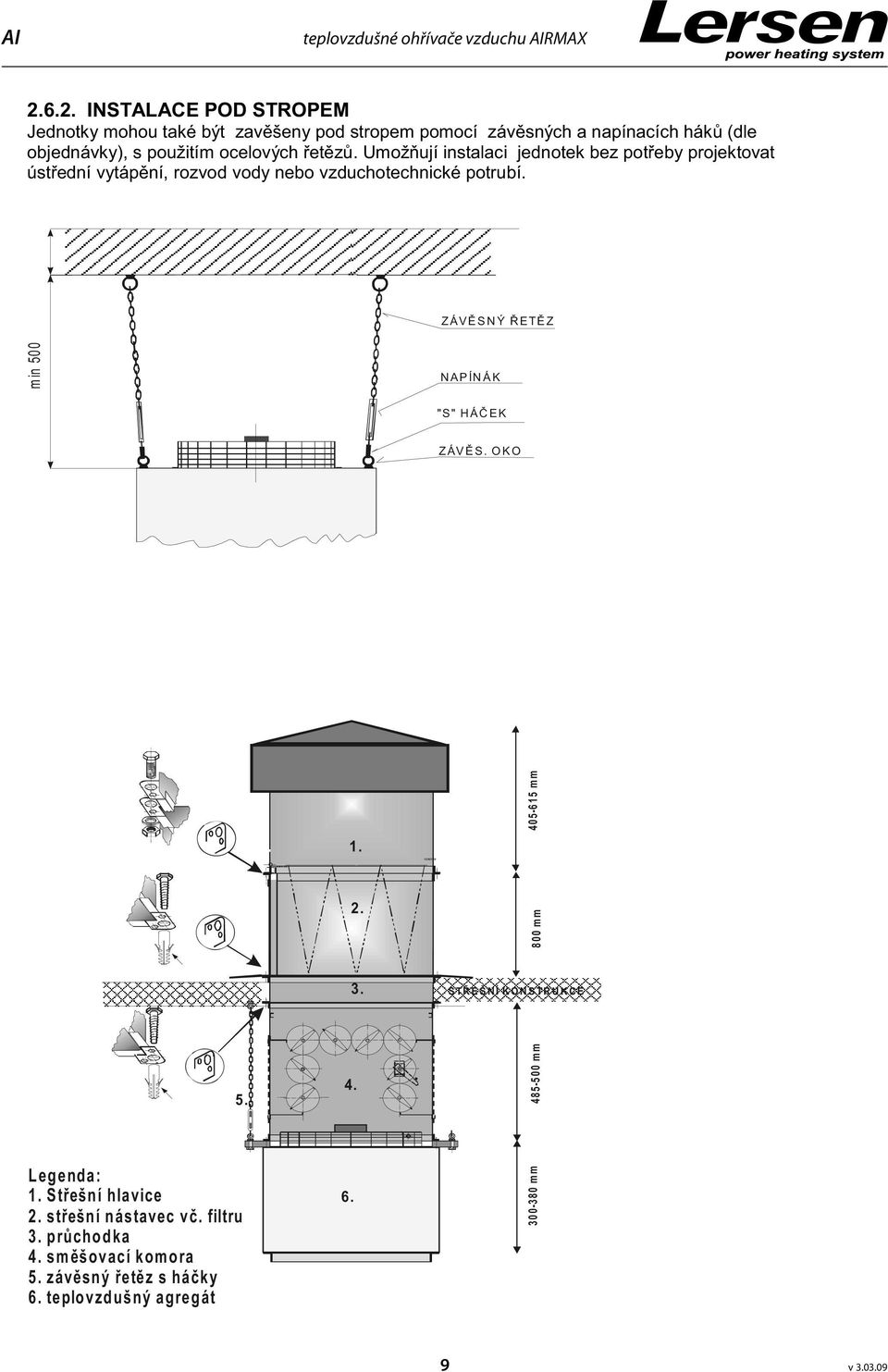

9 AI teplovzdušné ohřívače vzduchu AIRMAX INSTALACE POD STROPEM Jednotky mohou také být zavěšeny pod stropem pomocí závěsných a napínacích háků (dle objednávky), s použitím ocelových řetězů. Umožňují instalaci jednotek bez potřeby projektovat ústřední vytápění, rozvod vody nebo vzduchotechnické potrubí. ZÁVĚSNÝ ŘETĚZ min 500 NAPÍNÁK "S" HÁČEK ZÁVĚS. OKO Legenda: 1. Střešní hlavice 2. střešní nástavec vč. filtru 3. průchodka 4. směšovací komora 5. závěsný řetěz s háčky 6. teplovzdušný agregát mm mm 800 mm mm STŘEŠNÍ KONSTRUKCE 9 v

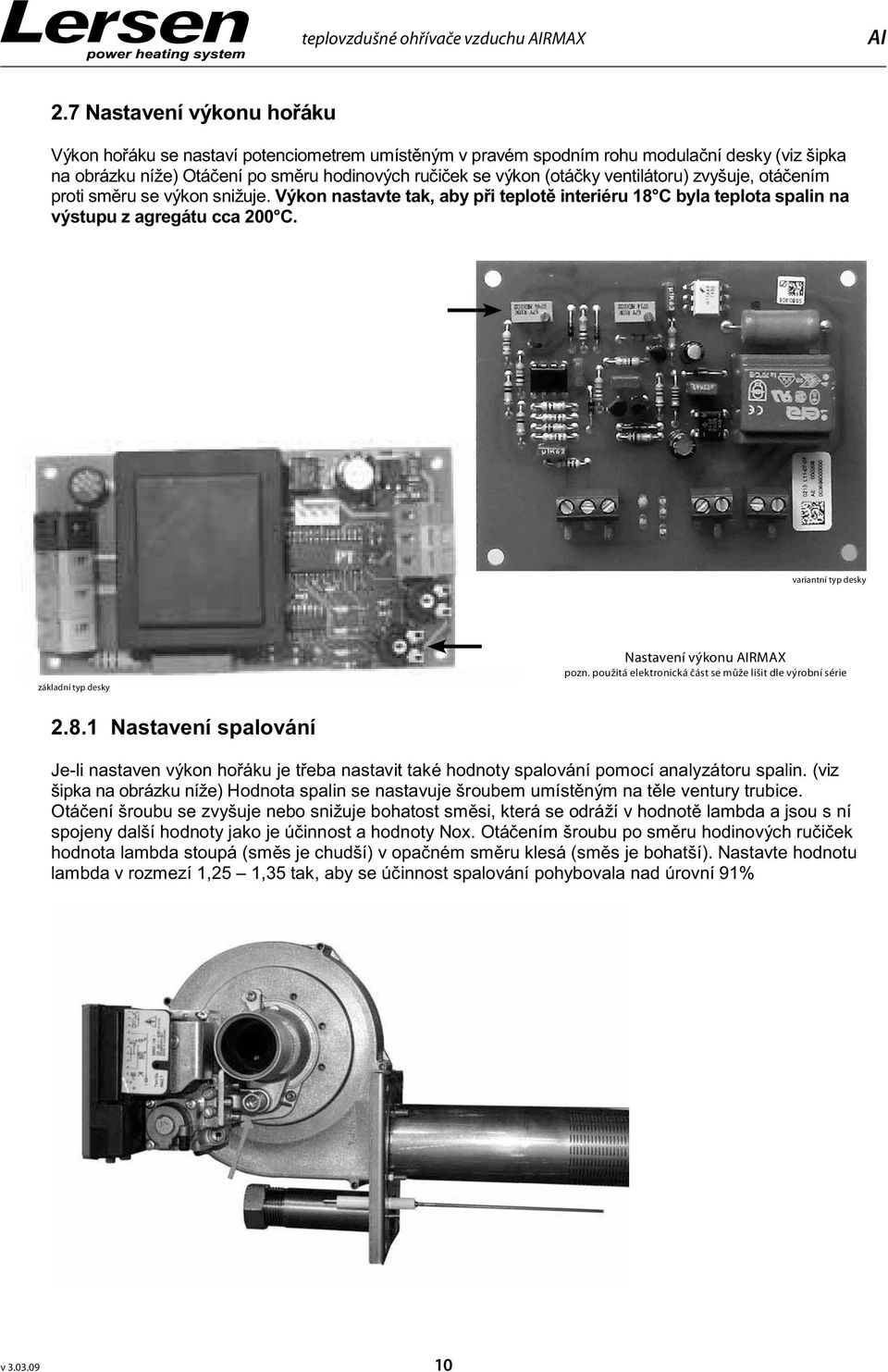

10 teplovzdušné ohřívače vzduchu AIRMAX AI variantní typ desky základní typ desky Nastavení výkonu AIRMAX pozn. použitá elektronická část se může lišit dle výrobní série v

11 AI teplovzdušné ohřívače vzduchu AIRMAX Nastavení spalování pro jiný plyn Ohřívače vzduchu Ai jsou standardně nastaveny na zemní plyn (metan). V případě potřeby přestavět spalování na propan nebo směs plynů propan/butan je nutné změnit poměr směsi vzduch / plyn. Poměr směsi pro spalování upravíte šroubem umístěným na těle ventury trubice. Po změně z metanu na propan (propan/butan) bude před nastavením směs bohatší. Je nutné otáčet stavěcím šroubem na ventury trubici po směru hodinových ručiček a tím snížit bohatost směsi. Výsledné hodnoty nechť jsou takové jak je uvedeno v bodu Porucha hořáku Pokud se hořák zablokuje a svítí červená kontrolka, odblokujte jej pomocí tlačítka RESET na dálkovém ovládání. Jestliže zablokování vzniká častěji než pouze sporadicky, zavolejte značkový servis Lersen Přehřátí agregátu Dojde-li k přehřátí agregátu po rozsvícení červené kontrolky nedojde k opětovnému zapálení je třeba volat značkový servis Lersen. K odblokování agregátu dojde po vychlazení agregátu a zamáčknutí nevratného termostatu, který se nachází na čelní straně agregátu Schéma zapojení modulační desky typ TOP M D +12 OUT GDN L1 N 11 v

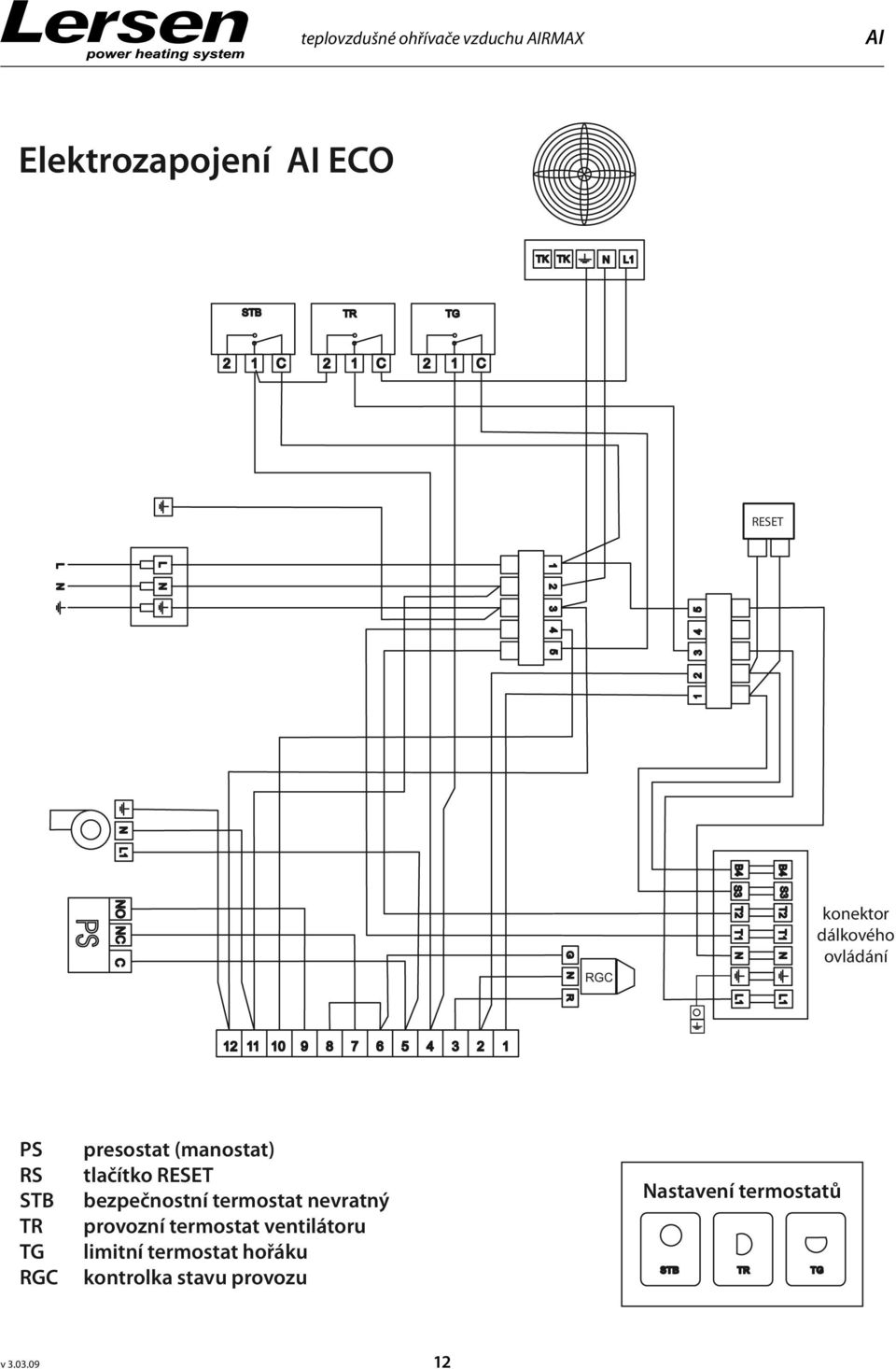

12 teplovzdušné ohřívače vzduchu AIRMAX AI v

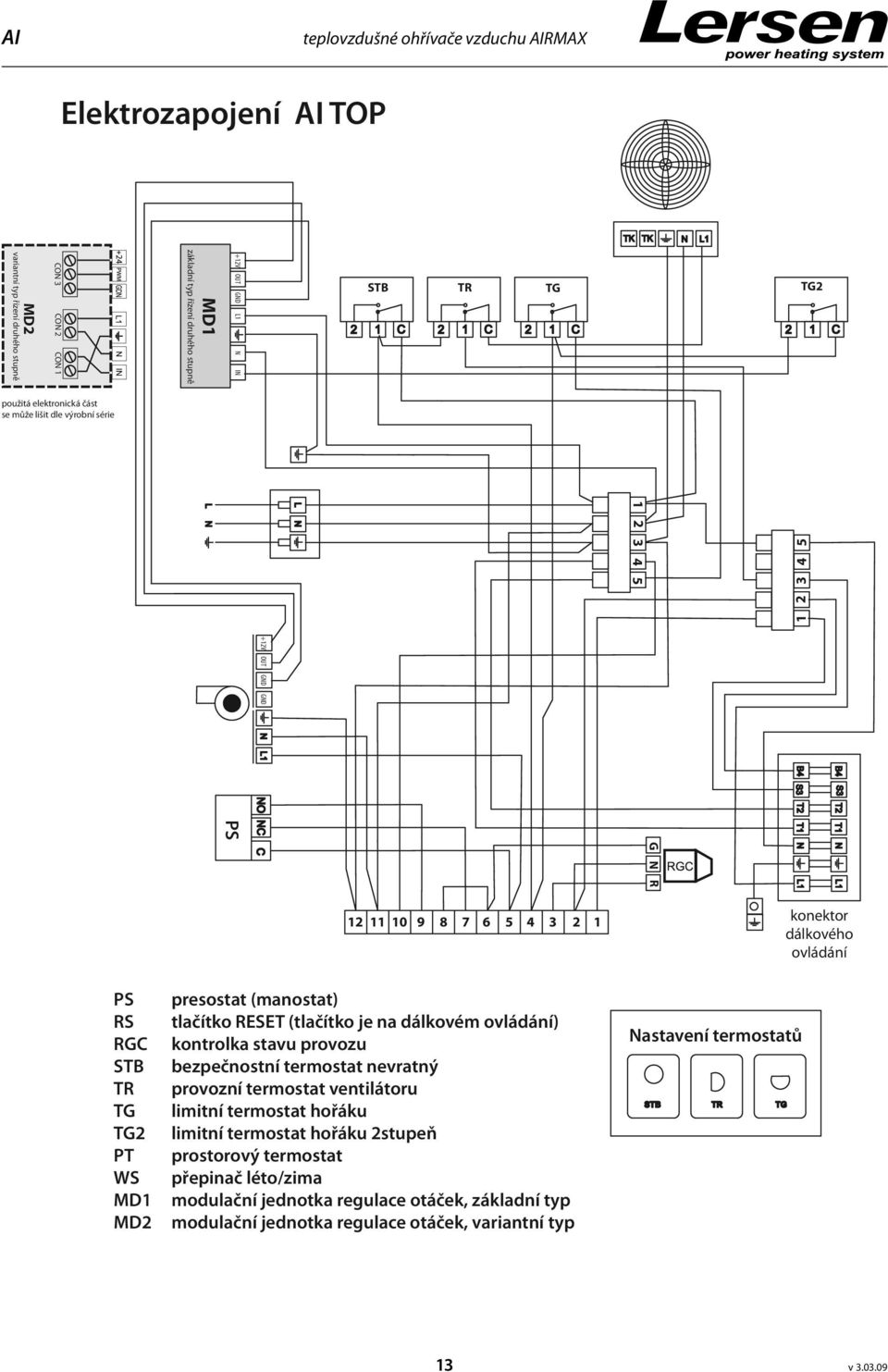

13 AI teplovzdušné ohřívače vzduchu AIRMAX 13 v

14 teplovzdušné ohřívače vzduchu AIRMAX AI v

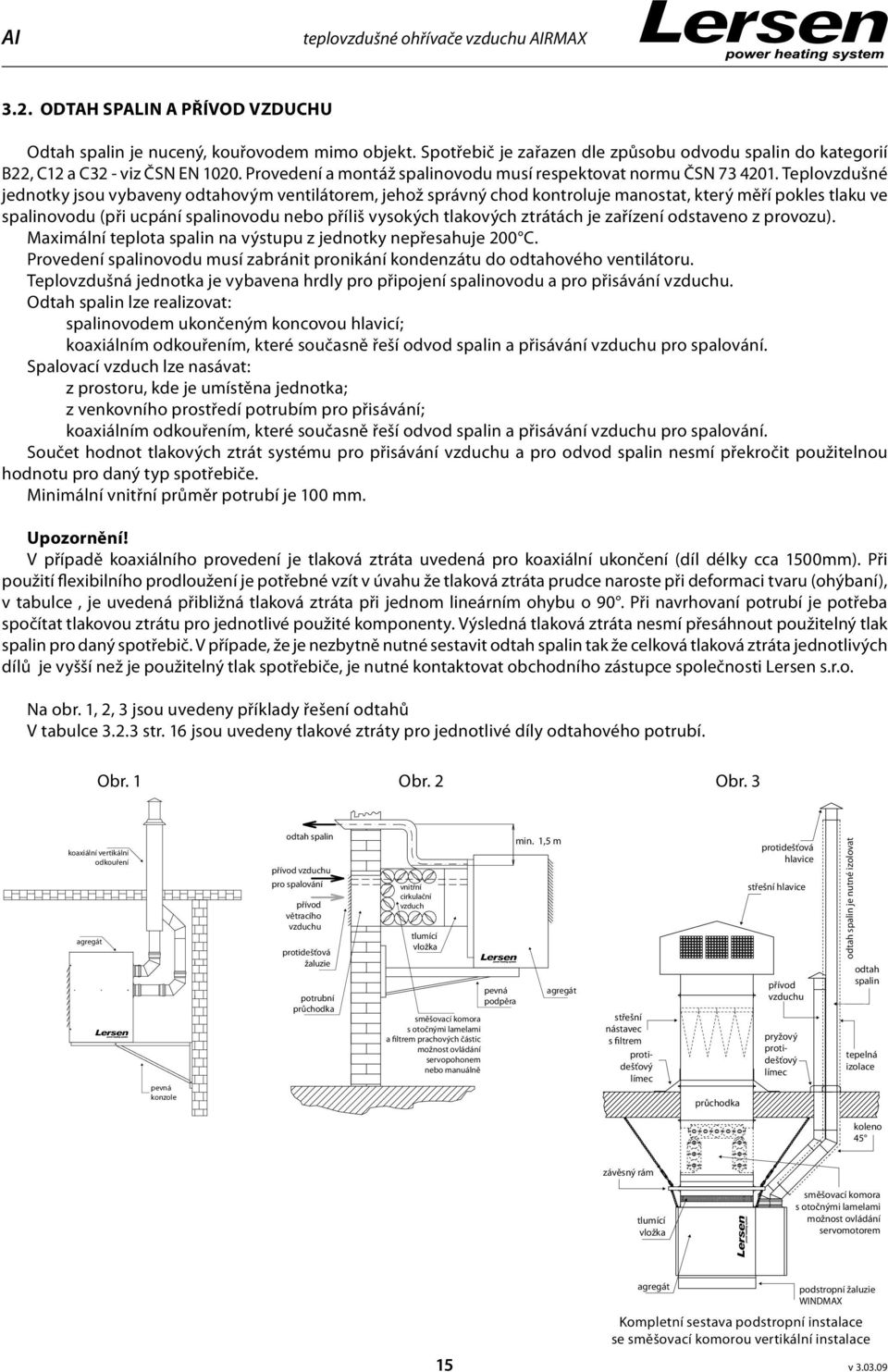

15 AI teplovzdušné ohřívače vzduchu AIRMAX 3.2. ODTAH SPALIN A PŘÍVOD VZDUCHU Odtah spalin je nucený, kouřovodem mimo objekt. Spotřebič je zařazen dle způsobu odvodu spalin do kategorií B22, C12 a C32 - viz ČSN EN Provedení a montáž spalinovodu musí respektovat normu ČSN Teplovzdušné jednotky jsou vybaveny odtahovým ventilátorem, jehož správný chod kontroluje manostat, který měří pokles tlaku ve spalinovodu (při ucpání spalinovodu nebo příliš vysokých tlakových ztrátách je zařízení odstaveno z provozu). Maximální teplota spalin na výstupu z jednotky nepřesahuje 200 C. Provedení spalinovodu musí zabránit pronikání kondenzátu do odtahového ventilátoru. Teplovzdušná jednotka je vybavena hrdly pro připojení spalinovodu a pro přisávání vzduchu. Odtah spalin lze realizovat: spalinovodem ukončeným koncovou hlavicí; koaxiálním odkouřením, které současně řeší odvod spalin a přisávání vzduchu pro spalování. Spalovací vzduch lze nasávat: z prostoru, kde je umístěna jednotka; z venkovního prostředí potrubím pro přisávání; koaxiálním odkouřením, které současně řeší odvod spalin a přisávání vzduchu pro spalování. Součet hodnot tlakových ztrát systému pro přisávání vzduchu a pro odvod spalin nesmí překročit použitelnou hodnotu pro daný typ spotřebiče. Minimální vnitřní průměr potrubí je 100 mm. Upozornění! V případě koaxiálního provedení je tlaková ztráta uvedená pro koaxiální ukončení (díl délky cca 1500mm). Při použití flexibilního prodloužení je potřebné vzít v úvahu že tlaková ztráta prudce naroste při deformaci tvaru (ohýbaní), v tabulce, je uvedená přibližná tlaková ztráta při jednom lineárním ohybu o 90. Při navrhovaní potrubí je potřeba spočítat tlakovou ztrátu pro jednotlivé použité komponenty. Výsledná tlaková ztráta nesmí přesáhnout použitelný tlak spalin pro daný spotřebič. V případe, že je nezbytně nutné sestavit odtah spalin tak že celková tlaková ztráta jednotlivých dílů je vyšší než je použitelný tlak spotřebiče, je nutné kontaktovat obchodního zástupce společnosti Lersen s.r.o. Na obr. 1, 2, 3 jsou uvedeny příklady řešení odtahů V tabulce str. 16 jsou uvedeny tlakové ztráty pro jednotlivé díly odtahového potrubí. Obr. 1 Obr. 2 Obr Kompletní sestava podstropní instalace se směšovací komorou vertikální instalace v

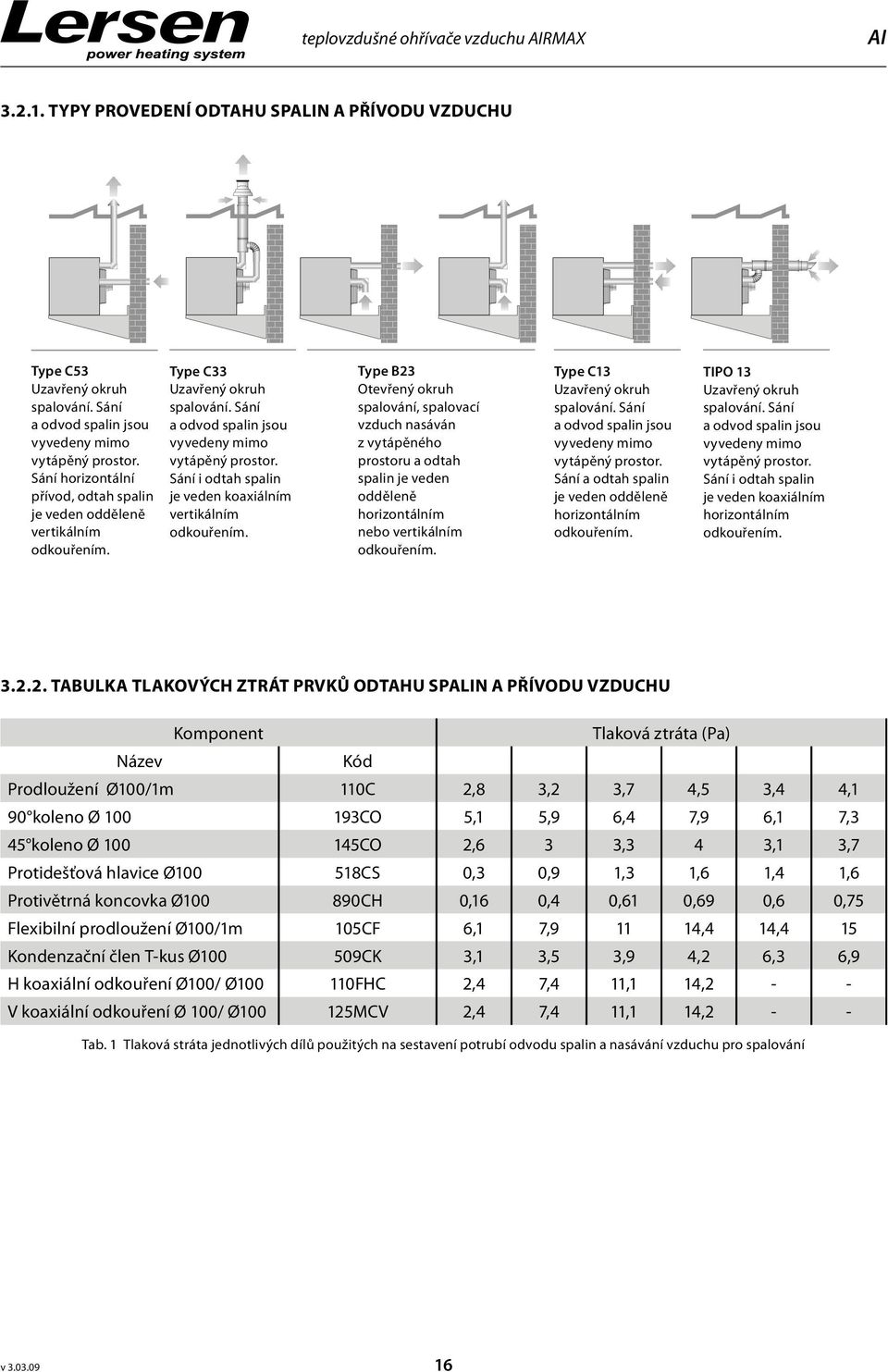

16 teplovzdušné ohřívače vzduchu AIRMAX AI TYPY PROVEDENÍ ODTAHU SPALIN A PŘÍVODU VZDUCHU Type C53 Uzavřený okruh spalování. Sání a odvod spalin jsou vyvedeny mimo vytápěný prostor. Sání horizontální přívod, odtah spalin je veden odděleně vertikálním odkouřením. Type C33 Uzavřený okruh spalování. Sání a odvod spalin jsou vyvedeny mimo vytápěný prostor. Sání i odtah spalin je veden koaxiálním vertikálním odkouřením. Type B23 Otevřený okruh spalování, spalovací vzduch nasáván z vytápěného prostoru a odtah spalin je veden odděleně horizontálním nebo vertikálním odkouřením. Type C13 Uzavřený okruh spalování. Sání a odvod spalin jsou vyvedeny mimo vytápěný prostor. Sání a odtah spalin je veden odděleně horizontálním odkouřením. TIPO 13 Uzavřený okruh spalování. Sání a odvod spalin jsou vyvedeny mimo vytápěný prostor. Sání i odtah spalin je veden koaxiálním horizontálním odkouřením TABULKA TLAKOVÝCH ZTRÁT PRVKŮ ODTAHU SPALIN A PŘÍVODU VZDUCHU Komponent Tlaková ztráta (Pa) Název Kód Prodloužení Ø100/1m 110C 2,8 3,2 3,7 4,5 3,4 4,1 90 koleno Ø CO 5,1 5,9 6,4 7,9 6,1 7,3 45 koleno Ø CO 2,6 3 3,3 4 3,1 3,7 Protidešťová hlavice Ø CS 0,3 0,9 1,3 1,6 1,4 1,6 Protivětrná koncovka Ø CH 0,16 0,4 0,61 0,69 0,6 0,75 Flexibilní prodloužení Ø100/1m 105CF 6,1 7, ,4 14,4 15 Kondenzační člen T-kus Ø CK 3,1 3,5 3,9 4,2 6,3 6,9 H koaxiální odkouření Ø100/ Ø FHC 2,4 7,4 11,1 14,2 - - V koaxiální odkouření Ø 100/ Ø MCV 2,4 7,4 11,1 14,2 - - Tab. 1 Tlaková stráta jednotlivých dílů použitých na sestavení potrubí odvodu spalin a nasávání vzduchu pro spalování v

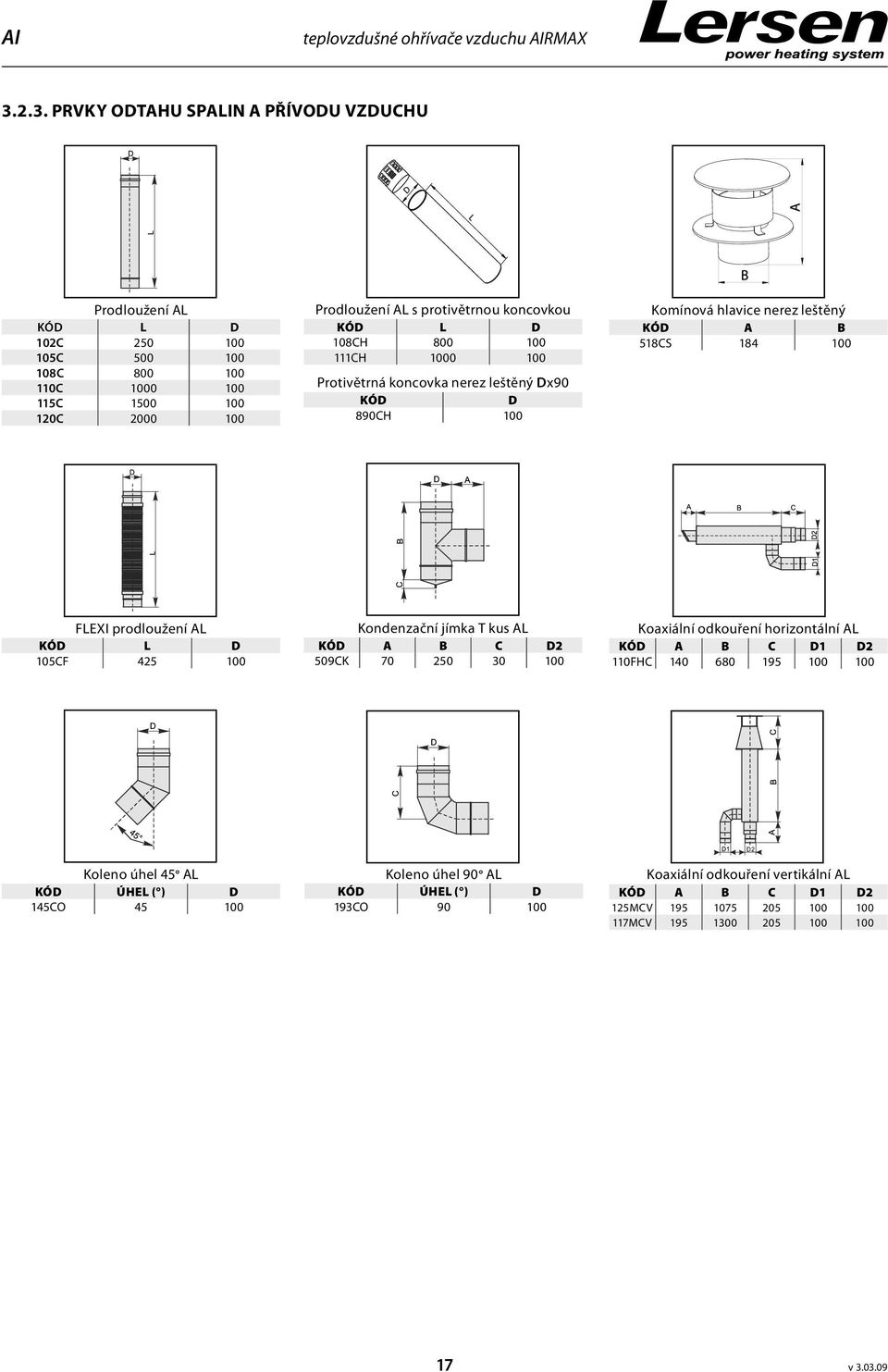

17 AI teplovzdušné ohřívače vzduchu AIRMAX PRVKY ODTAHU SPALIN A PŘÍVODU VZDUCHU Prodloužení AL KÓD L D 102C C C C C C Prodloužení AL s protivětrnou koncovkou KÓD L D 108CH CH Protivětrná koncovka nerez leštěný Dx90 KÓD D 890CH 100 Komínová hlavice nerez leštěný KÓD A B 518CS FLEXI prodloužení AL KÓD L D 105CF Kondenzační jímka T kus AL KÓD A B C D2 509CK Koaxiální odkouření horizontální AL KÓD A B C D1 D2 110FHC Koleno úhel 45 AL KÓD ÚHEL ( ) D 145CO Koleno úhel 90 AL KÓD ÚHEL ( ) D 193CO Koaxiální odkouření vertikální AL KÓD A B C D1 D2 125MCV MCV D2 17 v
