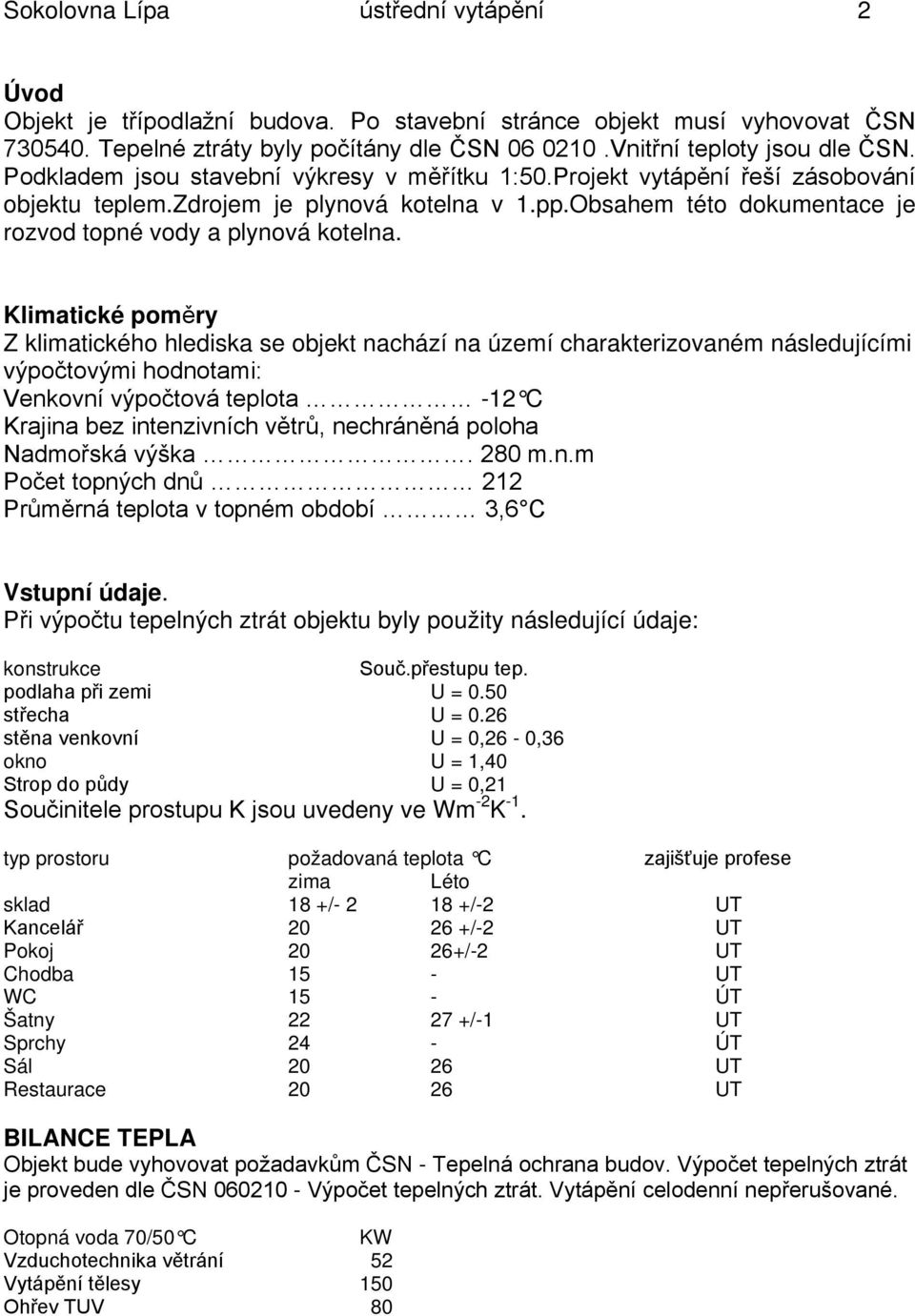

1 Sokolovna Lípa ústřední vytápění 2 Úvod Objekt je třípodlažní budova. Po stavební stránce objekt musí vyhovovat ČSN Tepelné ztráty byly počítány dle ČSN Vnitřní teploty jsou dle ČSN. Podkladem jsou stavební výkresy v měřítku 1:50.Projekt vytápění řeší zásobování objektu teplem.zdrojem je plynová kotelna v 1.pp.Obsahem této dokumentace je rozvod topné vody a plynová kotelna. Klimatické poměry Z klimatického hlediska se objekt nachází na území charakterizovaném následujícími výpočtovými hodnotami: Venkovní výpočtová teplota -12 C Krajina bez intenzivních větrů, nechráněná poloha Nadmořská výška. 280 m.n.m Počet topných dnů 212 Průměrná teplota v topném období 3,6 C Vstupní údaje. Při výpočtu tepelných ztrát objektu byly použity následující údaje: konstrukce Souč.přestupu tep. podlaha při zemi U = 0.50 střecha U = 0.26 stěna venkovní U = 0,26-0,36 okno U = 1,40 Strop do půdy U = 0,21 Součinitele prostupu K jsou uvedeny ve Wm -2 K -1. typ prostoru požadovaná teplota C zajišťuje profese zima Léto sklad 18 +/ /-2 UT Kancelář /-2 UT Pokoj /-2 UT Chodba 15 - UT WC 15 - ÚT Šatny /-1 UT Sprchy 24 - ÚT Sál UT Restaurace UT BILANCE TEPLA Objekt bude vyhovovat požadavkům ČSN - Tepelná ochrana budov. Výpočet tepelných ztrát je proveden dle ČSN Výpočet tepelných ztrát. Vytápění celodenní nepřerušované. Otopná voda 70/50 C KW Vzduchotechnika větrání 52 Vytápění tělesy 150 Ohřev TUV 80

2 Sokolovna Lípa ústřední vytápění 3 Vytápění V objektu je navrženo teplovodní vytápění s nuceným oběhem vody 70/50 C. Topná voda je přiváděna z vlastní plynové kotelny společně s teplou vodou užitkovou. Rozvody Jsou vedeny volně pod stropem. Rozvody vytápění jsou rozděleny na 8 větví 1. větev : topná voda pro profesi ÚT 70/50 C pro úvaž ový byt ekvitermě 1,7 kpa 3,3 kw - -0,16 m3/hod 2. větev : topná voda pro profesi ÚT 70/50 C knihovna ekvitermě 2,2 kpa 2,9 kw - -0,13 m3/hod 3. větev : topná voda pro profesi ÚT 70/50 C sál ekvi termě 4,3 kpa 12,3 kw - -0,53 m3/hod 4. větev : topná voda pro profesi ÚT 70/50 C ubytovna ekvitermě 2,5 kpa 6,3 kw - -0,27 m3/hod 5. větev : topná voda pro profesi ÚT 70/50 C šatny a umývarna sportovci ekvitermě 8,8 kpa 11,4 kw - -0,49 m3/hod 6. větev : topná voda pro profesi ÚT 70/50 C resturac e ekvitermě 9,2 kpa 17 kw - -0,73 m3/hod 7.větev : topná voda pro profesi VZT - konst.do 80/60 C pro tři vzd. jednotky 26,7 kpa 89 kw - -3,9 m3/hod 8. větev ohřevu TUV 80/60 C 3 kpa 80 kw 3,5 m3/hod Rozvod je veden převážně pod stropem 2.np. Potrubí, armatury, uchycení a doplňkové konstrukce Spojovací potrubí je projektované z měděných trub. Armatury jsou použité závitové, typy jsou vyznačené ve výkresové části a specifikaci. Závitové armatury jsou označené jen DN. Ostatní části potrubí budou normalizované fitinky, oblouky, přechody, odbočky, a pod. Všechny nejvýše položené rozvody budou řádně odvzdušněné přes odvzdušňovací automatické ventily. V místech osazení odvzdušňovacích armatur na potrubí větším jak DN 40, se vyžaduje realizovat odvzdušňovací nádobu DN 50, resp. sběrnou nádobku tak, aby docházelo v odvzdušňovaném úseku k účinnému zachycení vzduchových častí. Nejnižší místa budou opatřené vypouštěním. Uchycení potrubí a doplňkové konstrukce jsou zřejmé z výkres. časti. Doplňkové konstrukce se navrhují z ocelového materiálu tr. 10 a 11. Nátěry Řešení konečných nátěrů se vztahuje na doplňkové konstrukce. Účelem nátěrů je chránit povrch zařízení před působením nepříznivých vlivů prostředí a mechanickému opotřebování.

3 Sokolovna Lípa ústřední vytápění 4 Tepelná izolace Rozvody potrubí s teplotou povrchu víc jako 50 C se navrhují izolovat proti popálení a nežádoucím tepelným ztrátám. Izolace je navrhovaná o hospodárné tloušťce podle DN potrubí. Tepelná izolace potrubí je z pěnového polyuretanu. Otopná tělesa V objektu jsou použita ocelová desková tělesa. Každé těleso je opatřeno dvojregulačním ventilem s termostatickou hlavicí standardní. Tělesa v sále mají jen ruční hlavici. Tělesa v ubytování budou opatřena el. hlavicemi s pohonem-dodávka MaR. Každé těleso se opatří na vratu uzavíratelným šroubením. Větev VZT jednotky v objektu VZT jednotky budou na teplovodní potrubí samostatné větve rozvodu tepla připojeny přes uzavírací a regulační ventily Hydrocontrol a regulace topného výkonu bude řešena provozem ventilátoru a trojcestným ventilem a čerpadlem, které jsou součástí dodávky VZT. Každá jednotka musí být opatřena na zkratovém potrubí ručním regulačním ventilem, který bude součástí jednotky. U každé jednotky je instalováno oběhové čerpadlo. Kotelna Projekt řeší vybudování nového zdroj tepla - plynové kotelny. Zdroj tepla bude kotelna bez trvalé obsluhy, s občasnou kontrolou. Při návrhu zařízení plynové kotelny se vycházelo z nenáročnosti obsluhy, hospodárnosti provozu při zabezpečení provozní bezpečnosti a spolehlivosti. Plynová kotelna se umístí do samostatného stavebně odděleného prostoru v objektu. Kotelna bude realizovaná s přirozeným větráním a minimálně s 0,5 - násobnou výměnou vzduchu. V kotelně budou instalované indikátory úniku plynu v smyslu ČSN a blokováním přívodu plynu. Provoz jednotlivých komponentů, jako i bezpečnou funkci celého zařízení, bude jistit a korigovat automatický, nadřazený regulační systém. Kotelna bude sloužit pro potřeby vytápění, větrání a pro ohřev teplé užitkové vody /TUV/. Kotlové jednotky jsou navrhované na základě bilancí potřeb tepla. Zdroj tepla je stabilní, osazený dvěma nízkotlakými kondenzačními plynovými kotli o výkonu 100 kw. Celkový výkon kotelny je 200 kw. Kotle jsou závěsné pro spalováním zem. plynu. Základní technické údaje kotlů : počet kotlů 2 jmenovitý výkon 100 kw dovolený provozní přetlak 4 bar max. výstup. teplota vody do 80 C regulace výkonu plynulá palivo zemní plyn výstupní teplota spalin max. 90 C spalování hořák + ventilátor účinnost kotlů min 96 %

4 Sokolovna Lípa ústřední vytápění 5 Odvod spalin je odvodem DN 200 nad střechu. Kotle jsou připojeny kaskádovým odvodem do společného odvodu. Kondenzát je sveden do kanalizace přes neutralizaci. Provozní stavy zdroje tepla Zdroj tepla kotle budou v provozu v zimě i v létě. Optimální provoz kotlů bude automaticky řízen automatikou, která zajistí automatické nastaveni počtu pracujících kotlů podle odebraného výkonu, resp. automatický záskok a případnou změnu pořadí provozu kotlů. Z výše uvedeného je zřejmé, že je zajištěná hospodárná výroba tepla v celém rozsahu výkonu zdroje vůči spotřebě tepla a samotná výroba bude automaticky, optimálně korigovaná. Umístění a provedení kotelny Plynová kotelna je umístěna v 1. PP objektu. Je přístupná s vnitřního prostoru. Budování kotelny je navrhované jako stabilní, s umístěním pod terénem. Z důvodů funkčního uspořádání technologického zařízení v kotelně tato je řešená jako samostatný prostor, který bude využitý na osazení výhradně zařízení souvisejících s kotelnou, jakými jsou vlastní kotlové jednotky a související strojně potrubní zařízení, el. rozvaděč a rozvaděč M+R. Tímto řešením je splněný požadavek vyhlášky č.91/1993 ČÚBP na zajištění prostoru uvnitř kotelny, montážního otvoru a přístupové cesty, které svojí velikostí zodpovídá rozměrům osazených zařízení. Charakter kotelny a její zatřídění Ve smyslu vyhlášky ČUBP č. 91/1993 se jedná o kotelnu nízkotlakou, teplovodní, plynovou se spalováním zemního plynu, výhřevnosti 35,6 MJ/Nm 3, provozním přetlaku plynu cca 2 kpa, o celkovém instalovaném výkonu zdroje tepla ve výši 200 kw zařazenou do III. kategorie kotelen. Životní prostředí V projektové dokumentaci použitý plynový kotel je zařazen do emisní třídy 5 dle tabulky č.14 (2004) normy ČSN 297 s produkcí NO x < 60. Ohřev teplé vody užitkové Je v zásobníkovém ohřívači 500 L o výkonu 80 kw. Regulace kotelny Je součástí dodávky kotle. Jedná se o ekvitermní regulaci kaskádového řízení kotlů a řízení osmi topných okruhů. Kotelna nevyžaduje stálou obsluhu, jen občasný dozor. Hlučnost kotelny Maximální hladina hluku v kotelně bude 60 db (A)

5 Sokolovna Lípa ústřední vytápění 6 Zkouška zařízení. Zkoušky zařízení budou provedeny dle ČSN Měření a regulace-viz samostatná část. Bude nezávisle doplňovat regulaci kotelny v rozsahu. 1. Ovládání bezpečnostního ventilu na přívody plynu do kotelny v závislosti uniku plynu v kotelně. 2. Elektronicky ovládat radiátorové ventily na otopných tělesech v ubytovací části objektu. Regulátor osadit v kotelně. 3. Dodat měřiče spotřeby tepla pro měření spotřeby tepla pro restauraci 2x, měření tepla pro ohřev TUV, celkové měření tepla vyrobeného k. Bezpečnost a ochrana při práci. Projekt ústředního vytápění byl zpracován dle platných ČSN, bezpečnostních a protipožárních předpisů. Pro provádění a provoz zařízení ÚT platí zejména ČSN a ČSN a předpisy související. Zařízení musí být po dobu svého provozu podrobována pravidelným předepsaným kontrolám, zkouškám, údržbám a opravám.
