Datový list Kotlový systém - zavážení PYROMAT-DYN

Transkript

1 Popis: je kotel s patentově chráněnou dvojitou spalovací komorou. Kotlový systém tak umožňuje optimalizovaný provoz s automatickým zavážením a plnohodnotný provoz s kusovým dřívím. Pro snadné plnění kusovým dřívím je před hlavní spalovací komorou velká plnicí šachta s víkem a samostatným roštem. V automatickém provozu se kotlový systém hodí pro všechna suchá až vlhká dřevní paliva (piliny, štěpky z dřevního odpadu, lesní štěpky max. W35; G50). Řízení je zabudované v kotlovém systému a elektricky propojené kabely s konektory se snímači a motory. To umožňuje snadnou a rychlou instalaci. Kotlový systém PYROMAT- DYN je testován a schválen v souladu s nejnovějšími kritérii kvality podle normy EN Kotle na pevná paliva, označení CE podle evropské strojní směrnice se stálou kontrolou kvality státní zkušebnou TÜV. Příp. teplota na výstupu: 100 C Max. provozní tlak: 3,0 barů Elektrické připojení: 3 x 400 V Bezpečnostní tepelný výměník: zabudován v kotli Funkce: - V manuálním provozu se odplyňování kusového dříví a dřevního odpadu uskutečňuje na spalovacím roštu, který se nachází před hlavní spalovací komorou. Současný provoz s automatickým zavážením není možný. - V automatickém provozu dopravuje podávací šnek palivo k odplynění do hlavní spalovací komory. Na dopravním potrubí jsou umístěny držáky čidla zpětného hoření a tepelného hasicího ventilu. Nad šnekem je dávkovací zásobník se světelnou závorou pro stanovení úrovně závěrné vrstvy paliva požadované podle TRD Palivo se v automatickém provozu zapálí elektrickým horkovzdušným ventilátorem samočinně. Topné plny úplně vyhoří ve společné dohořívací komoře se sekundárním vzduchem. - Popel se z hlavní spalovací komory odstraňuje mechanicky. - Ve vertikálním trubkovém výměníku tepla se tepelná energie spalin přenáší na kotlovou vodu. Svislé teplosměnné plochy výměníku jsou pomocí motorem poháněných spirálových pružin pravidelně čištěny. - Spalinový ventilátor s řízeným počtem otáček je konstruován speciálně pro provoz na spalování dřeva a má velmi nízkou hlučnost. Podtlak, který se tak vytvoří, přispívá v automatickém provozu k vysoké bezpečnosti proti zpětnému hoření a v manuálním provozu ke komfortní funkci přikládání. - Integrovaný tepelný management (řízený podle teploty zásobníku s udržováním vysoké teploty vratného toku) umožňuje optimálně řízený provoz. Rozsah dodávky: - Kotel s dvojitou spalovací komorou; popelník; prohrabovací a čisticí nářadí; spirálové pružiny na čištění výměníku tepla, mechanický pohon se snímačem polohy pro odstraňování popela z hlavní spalovací komory. - Spalinový ventilátor s konektorovým připojením - Integrované řízení ECOTRONIC (decentralizovaný mikroprocesorový systém prostřednictvím sběrnice CAN) skládající se z: kotlového modulu, obslužného modulu k montáži zejména na stěnu; sběrnicový kabel k motorickým pohonům připojený na výstupní konektor - Podávací šnek s bariérovou vrstvou, včetně pohonu se spouštěcím systémem Starttec přes sběrnici CAN (včetně datového vodiče) pro pozvolný rozběh, automatická reverzace a ochrana proti přetížení; světelná závora pro spalovací prostor a dávkovací zásobník - Automatické zapalovací zařízení - Kotlová skupina namontovaná kompletně na připojovací přírubu; skládající se z kotlového čerpadla, dvou uzavíracích orgánů regulačního ventilu kotle, čidla teploty na výstupu a čidla teploty vratné vody vč. připojovacích kusů. - 3 čidla teploty zásobníku KTY vč. jímky (1/2 x 280 mm délka) propojená společně na konektor - 4pólový hlavní vypínač, volně ložený (k montáži do blízkosti obslužného modulu) PŘÍSLUŠENSTVÍ ke kotli (druh zboží KPM- ) za příplatek: Označení: Zboží Text Rozměry Použití Redukce připojení odtahu spalin KPM stávající komín D 180 mm Sací hrdlo spalinového ventilátoru 90 KPM zvláštní provedení vedení odtahu spalin Odlučovač prachu ze spalin KPM alternativně Odstraňování popela do kontejneru 20 L KPM-DYN-AS alternativně Funkce ECO k LSR-DYN pro provoz na kus. dříví se zásobníkem Hlášení poruch 230V ECO-ZA alternativně Externí požadavek ECO-ANF alternativně Vynášecí systémy ADE/ ADF přeprava materiálu ze sila ke kotli Regulátor vytápění, modulová rozšíření ECO- 4000ff - alternativně Datový kabel pro obslužný modul ECO nutný Bezpečnostní zařízení kotle K alternativně Hasicí zařízení K alternativně

2 KÖB F1 F2 F3 F4 F5 F6 F7 F Základní schéma s řízením ECOTRONIC a) DYN s redukovaným provozem na kusové dříví (standardně se zásobníkem jako hydraulickým rozdělovačem) Reglermodul ECO-RM-00 Wärmeverbraucher Bedienmodul < OK - Pyromat-DYN b) DYN s plnohodnotnou funkcí ECO v provozu na kusové dříví (obsah zásobníku podle EN viz datový list 3950) U této varianty je tepelný zásobník spojen s regulačním ventilem zásobníku [obj. č. LSR-DYN] Bedienmodul KÖB F1 F2 F3 F4 F5 < F6 F7 + OK - F8 Reglermodul ECO-RM-00 Wärmeverbraucher Pyromat-DYN Zusätzlicher Wärmeerzeuger Speicher 2 Speicher 1 ECOTRONIC s regulátorem vytápění Řídicí jednotku ECOTRONIC lze rozšířit o řadu regulátorů vytápění (tepelné spotřebiče, dodatečné tepelné zdroje, solární energie) (viz datové listy, rubrika 4). Obsluha regulátorů vytápění se zásadně uskutečňuje v obslužném modulu kotlového systému. Každý regulátor se obsluhuje jedním samostatným tlačítkem. ECOTRONIC možnosti rozšíření viz datové listy, rubrika 4 s integrovaným rozdělovačem vytápění Rozdělovač vytápění se 2 nebo 3 skupinami spotřebičů lze namontovat na kotel. Kotel tvoří v tomto provedení s namontovaným rozdělovačem kompaktní ucelené zařízení (viz datové listy 4600).

3 Technické údaje: Obchodní označení Obj. č.: Kotel KPM-DYN KPM-DYN KPM-DYN Výkonová data pro provoz na kusové dříví Jmenovitý tepelný výkon [kw] Max. délka polen [m] 0,5 0,5 0,5 Obsah plnicího prostoru [l] Účinnost kotle [%] 91,7 91,5 91,3 Střední teplota spalin [ C] Výkonová data pro automatický provoz (štěpky) Maximální jmenovitý tepelný výkon [kw] Minimální jmenovitý tepelný výkon [kw] Účinnost kotle při jmenovitém zatížení [%] 92,4 92,3 92,3 Elektrická připojení celkově [kw] 1,91 1,91 1,91 Elektrický výkon zapalovací jednotky [kw] 1,6 1,6 1,6 Elektrický výkon spalinového ventilátoru [kw] 0,08 0,08 0,15 Elektrický výkon podávacího šneku [kw] 3 x 400V 0,12 0,12 0,12 Elektrický výkon odstraňovače popela a čištění [kw] 0,07 0,07 0,07 Elektrický příkon při max. jmenovitém výkonu [kw] 0,1 0,2 0,3 Elektrický příkon při min. jmenovitém výkonu [kw] 0,04 0,05 0,06 Hmotnostní tok spalin při jm. tepelném výkonu [g/s] Střední teplota spalin při max. jm. výkonu C Střední teplota spalin při min. jm. výkonu C Maximální obsah vody v lesních štěpcích [W %] 1) W35 W35 W35 Maximální velikost štěpků G50 G50 G50 Topenářská data Obsah topného plynu [litry] Obsah prostoru pro popel (kusové dříví/automatika) [litry] 14 / / / 43 Max. dopravní tlak, dříví [Pa] 2) Potřebný tah komína [Pa] 3) Odpor na straně vody (rozdíl 10 K) [mbar] Obsah kotlové vody [l] Hmotnost kotle bez vody [kg] Zkušební tlak [bar] Maximální provozní tlak [bar] Maximální teplota kotle [ C] Minimální teplota kotle [ C] Tepelná odtoková pojistka: min. průtok při 2,5 barech [kg/h] Kotlová skupina Kotlové čerpadlo Grundfos, typ RS 30/6 TOP-S 30/7 TOP-S 30/7 Elektrický výkon čerpadla [W] Čerpací výkon m³/h při mvs 2,5 při 6,5 7,5 při 7,0 7,5 při 7,0 Regulační ventil kotle Siemens, typ VXG VXG VXG Pohon regulačního ventilu kotle Siemens SQS SQS SQS Hmotnost kotlové skupiny [kg] ) pro funkci, od W 25 redukce výkonu kotle 2) maximální přetlak ve fázi spouštění (komín studený) v potrubí odtahu spalin za spalinovým ventilátorem 3) Regulátor tahu komína není třeba!

4 Rozměrový výkres: Ansicht von vorne Ansicht von hinten b c Ansicht seitlich (gegenüber Einschub) Ansicht von oben a Podávací šnek s možností umístění vlevo či vpravo. Na výkrese je pravé provedení.

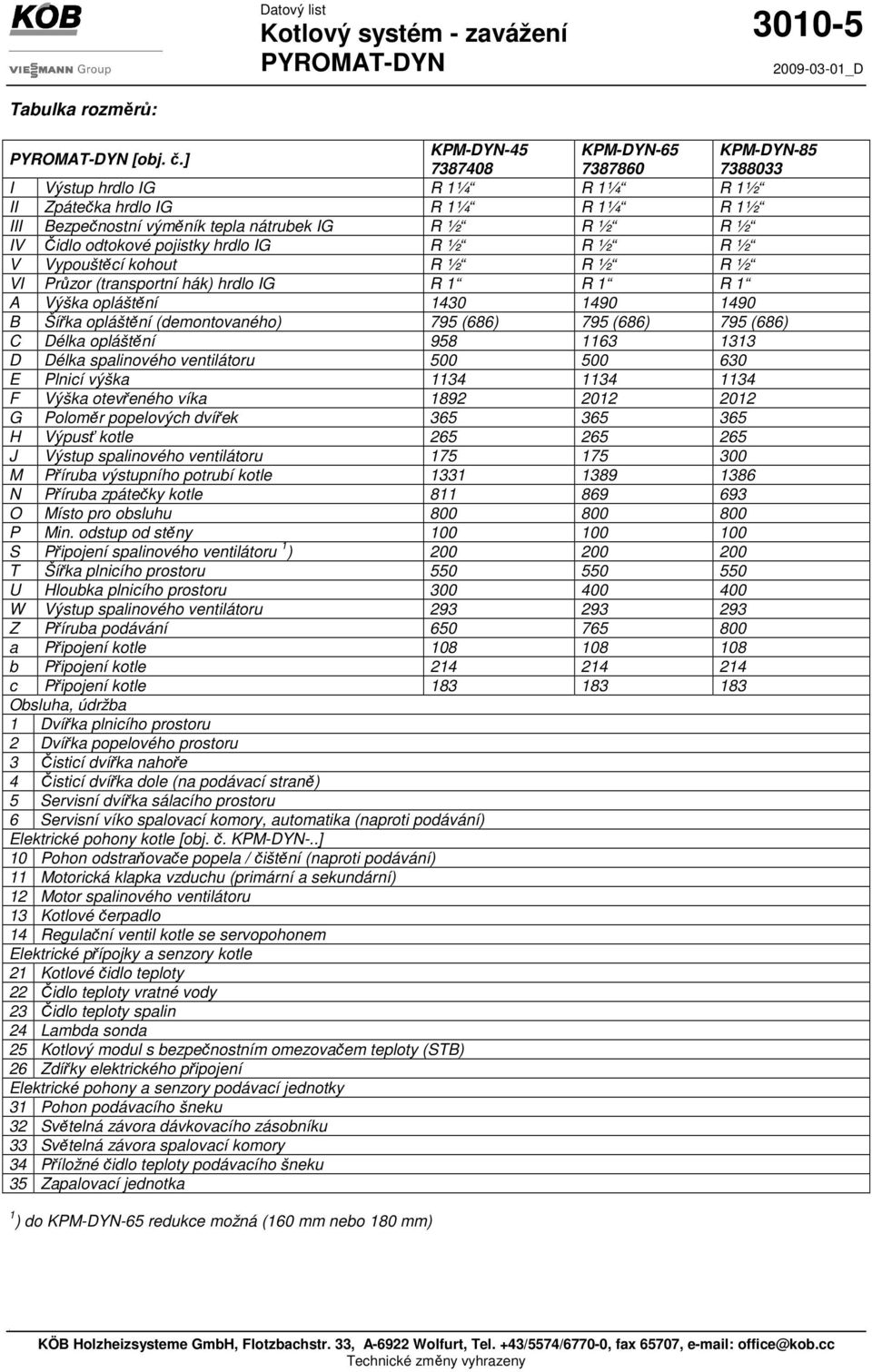

5 Tabulka rozměrů: [obj. č.] KPM-DYN-45 KPM-DYN-65 KPM-DYN I Výstup hrdlo IG R 1¼ R 1¼ R 1½ II Zpátečka hrdlo IG R 1¼ R 1¼ R 1½ III Bezpečnostní výměník tepla nátrubek IG R ½ R ½ R ½ IV Čidlo odtokové pojistky hrdlo IG R ½ R ½ R ½ V Vypouštěcí kohout R ½ R ½ R ½ VI Průzor (transportní hák) hrdlo IG R 1 R 1 R 1 A Výška opláštění B Šířka opláštění (demontovaného) 795 (686) 795 (686) 795 (686) C Délka opláštění D Délka spalinového ventilátoru E Plnicí výška F Výška otevřeného víka G Poloměr popelových dvířek H Výpusť kotle J Výstup spalinového ventilátoru M Příruba výstupního potrubí kotle N Příruba zpátečky kotle O Místo pro obsluhu P Min. odstup od stěny S Připojení spalinového ventilátoru 1 ) T Šířka plnicího prostoru U Hloubka plnicího prostoru W Výstup spalinového ventilátoru Z Příruba podávání a Připojení kotle b Připojení kotle c Připojení kotle Obsluha, údržba 1 Dvířka plnicího prostoru 2 Dvířka popelového prostoru 3 Čisticí dvířka nahoře 4 Čisticí dvířka dole (na podávací straně) 5 Servisní dvířka sálacího prostoru 6 Servisní víko spalovací komory, automatika (naproti podávání) Elektrické pohony kotle [obj. č. KPM-DYN-..] 10 Pohon odstraňovače popela / čištění (naproti podávání) 11 Motorická klapka vzduchu (primární a sekundární) 12 Motor spalinového ventilátoru 13 Kotlové čerpadlo 14 Regulační ventil kotle se servopohonem Elektrické přípojky a senzory kotle 21 Kotlové čidlo teploty 22 Čidlo teploty vratné vody 23 Čidlo teploty spalin 24 Lambda sonda 25 Kotlový modul s bezpečnostním omezovačem teploty (STB) 26 Zdířky elektrického připojení Elektrické pohony a senzory podávací jednotky 31 Pohon podávacího šneku 32 Světelná závora dávkovacího zásobníku 33 Světelná závora spalovací komory 34 Příložné čidlo teploty podávacího šneku 35 Zapalovací jednotka 1 ) do KPM-DYN-65 redukce možná (160 mm nebo 180 mm)
