UniGear typ ZS1. Vzduchem izolované, kovově kryté rozváděče vysokého napětí odolné proti vnitřním obloukovým zkratům

Transkript

1 UniGear typ ZS1 Vzduchem izolované, kovově kryté rozváděče vysokého napětí odolné proti vnitřním obloukovým zkratům

2 2

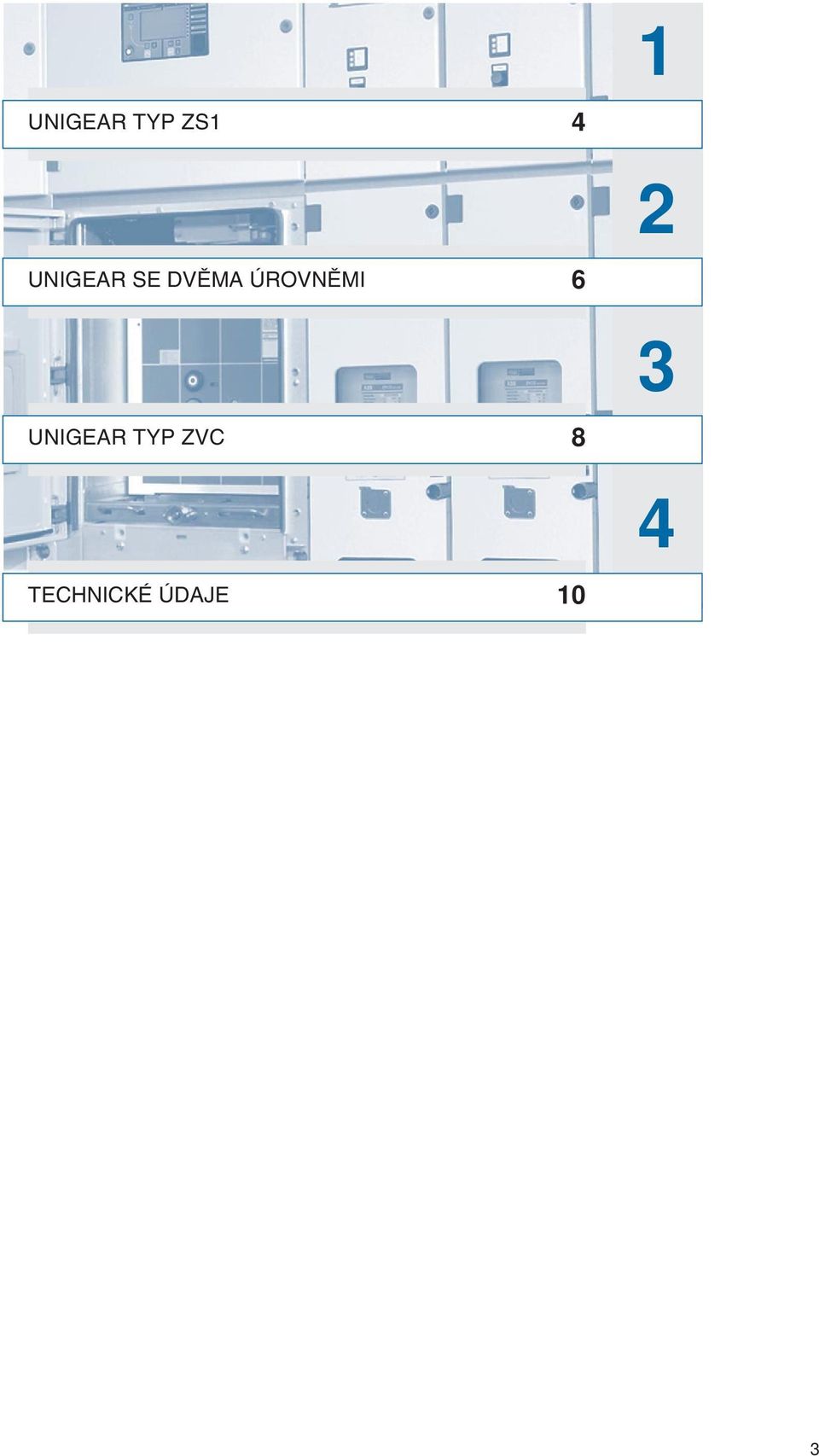

3 UNIGER TYP ZS1 UNIGER SE DVĚM ÚROVNĚMI UNIGER TYP ZVC TECHNICKÉ ÚDJE

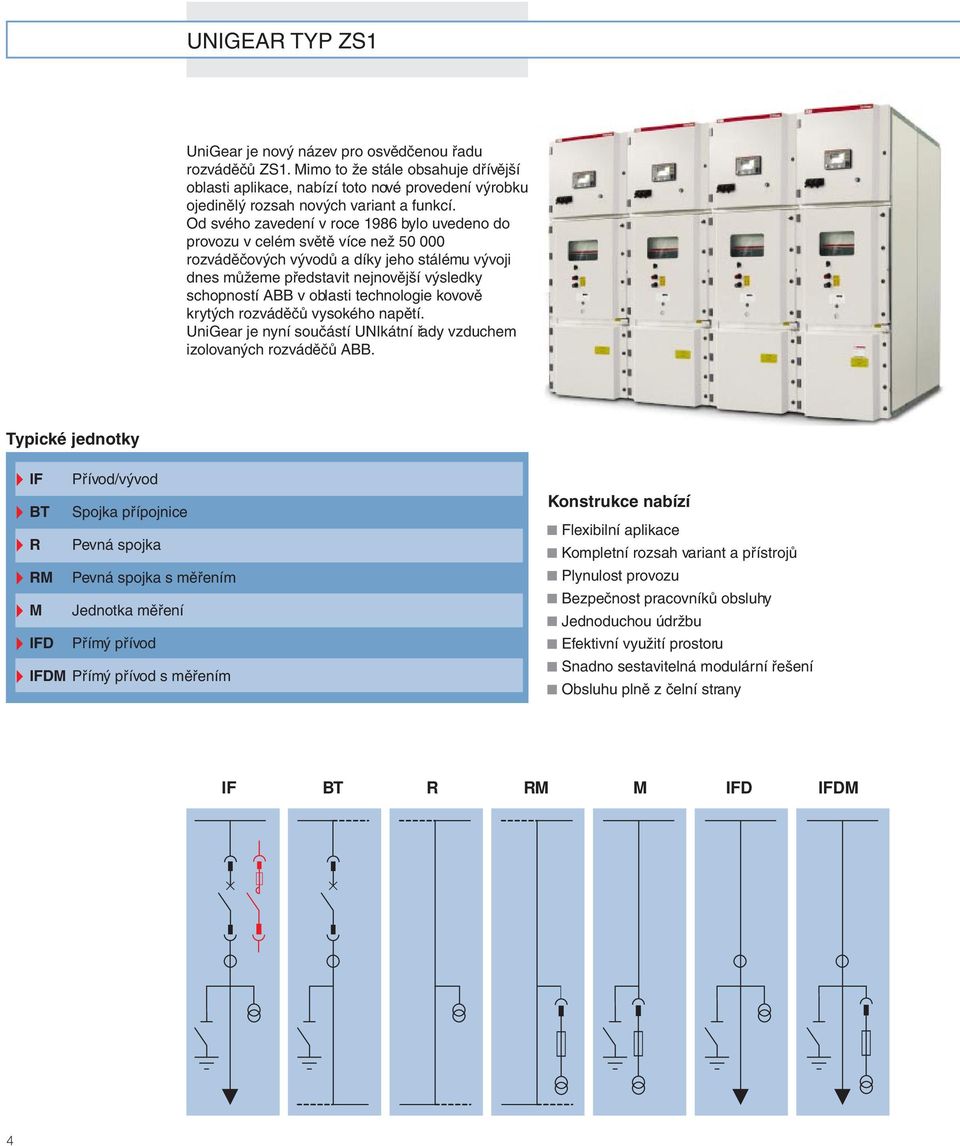

4 UNIGER TYP ZS1 UniGear je nový název pro osvědčenou řadu rozváděčů ZS1. Mimo to že stále obsahuje dřívější oblasti aplikace, nabízí toto nové provedení výrobku ojedinělý rozsah nových variant a funkcí. Od svého zavedení v roce 1986 bylo uvedeno do provozu v celém světě více než rozváděčových vývodů a díky jeho stálému vývoji dnes můžeme představit nejnovější výsledky schopností BB v oblasti technologie kovově krytých rozváděčů vysokého napětí. UniGear je nyní součástí UNIkátní řady vzduchem izolovaných rozváděčů BB. Typické jednotky IF Přívod/vývod BT Spojka přípojnice R Pevná spojka RM Pevná spojka s měřením M Jednotka měření IFD Přímý přívod IFDM Přímý přívod s měřením Konstrukce nabízí Flexibilní aplikace Kompletní rozsah variant a přístrojů Plynulost provozu Bezpečnost pracovníků obsluhy Jednoduchou údržbu Efektivní využití prostoru Snadno sestavitelná modulární řešení Obsluhu plně z čelní strany IF BT R RM M IFD IFDM 4

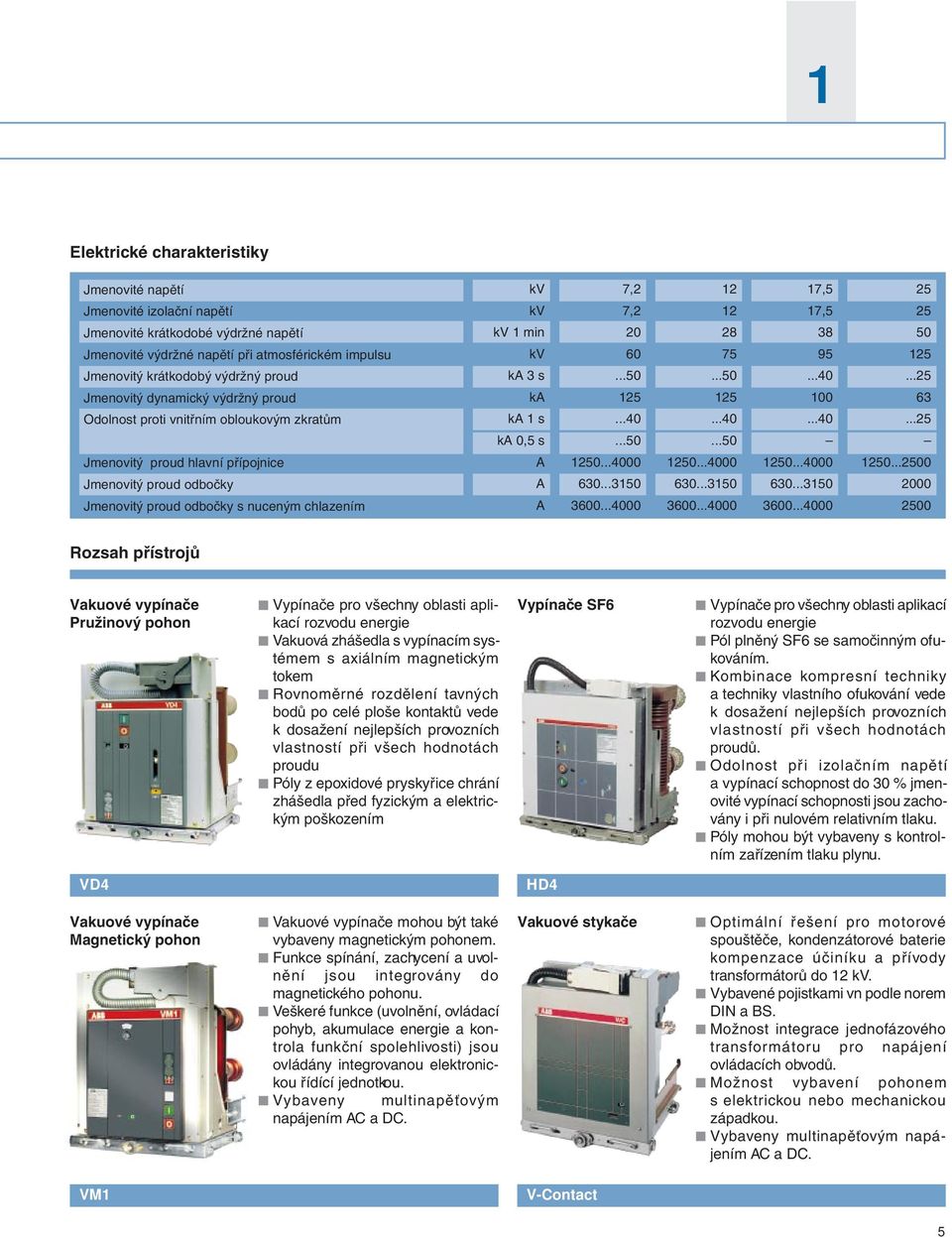

5 1 Elektrické charakteristiky Jmenovité izolační napětí Jmenovité krátkodobé výdržné napětí Jmenovité výdržné napětí při atmosférickém impulsu Jmenovitý dynamický výdržný proud Odolnost proti vnitřním obloukovým zkratům Jmenovitý proud hlavní přípojnice s nuceným chlazením 1 min k 3 s k k 1 s k 0,5 s 7,2 7, ,5 17, Rozsah přístrojů Vakuové vypínače Pružinový pohon Vypínače pro všechny oblasti aplikací rozvodu energie Vakuová zhášedla s vypínacím systémem s axiálním magnetickým tokem Rovnoměrné rozdělení tavných bodů po celé ploše kontaktů vede k dosažení nejlepších provozních vlastností při všech hodnotách proudu Póly z epoxidové pryskyřice chrání zhášedla před fyzickým a elektrickým poškozením Vypínače SF6 Vypínače pro všechny oblasti aplikací rozvodu energie Pól plněný SF6 se samočinným ofukováním. Kombinace kompresní techniky a techniky vlastního ofukování vede k dosažení nejlepších provozních vlastností při všech hodnotách proudů. Odolnost při izolačním napětí a vypínací schopnost do 30 % jmenovité vypínací schopnosti jsou zachovány i při nulovém relativním tlaku. Póly mohou být vybaveny s kontrolním zařízením tlaku plynu. VD4 HD4 Vakuové vypínače Magnetický pohon Vakuové vypínače mohou být také vybaveny magnetickým pohonem. Funkce spínání, zachycení a uvolnění jsou integrovány do magnetického pohonu. Veškeré funkce (uvolnění, ovládací pohyb, akumulace energie a kontrola funkční spolehlivosti) jsou ovládány integrovanou elektronickou řídící jednotkou. Vybaveny multinapěťovým napájením C a DC. Vakuové stykače Optimální řešení pro motorové spouštěče, kondenzátorové baterie kompenzace účiníku a přívody transformátorů do 12. Vybavené pojistkami vn podle norem DIN a BS. Možnost integrace jednofázového transformátoru pro napájení ovládacích obvodů. Možnost vybavení pohonem s elektrickou nebo mechanickou západkou. Vybaveny multinapěťovým napájením C a DC. VM1 V-Contact 5

6 UNIGER SE DVĚM ÚROVNĚMI Na základě zkušeností BB s použitím rozváděčů se dvěma úrovněmi byl nyní UniGear rozšířen také o toto řešení. UniGear je rozváděč s jedním systémem přípojnic ve dvou úrovňovém uspořádání. Každá skříň sestává ze dvou jednotek uložených nad sebou, které jsou zcela nezávislé. Každá jednotka může být vybavena buď vypínači nebo stykači a rovněž veškerým příslušenstvím, které je k dispozici pro tradiční rozváděčové jednotky. Veškeré důležité komponenty jsou identické s komponenty použitými pro jednoúrovňové jednotky. Ve střední části je skříň vybavena prostorem pro uložení pomocných přístrojů pro obě jednotky. Prostor pro uložení ostatních přístrojů je k dispozici v horní části skříně. Dvouúrovňové jednotky se mohou spojit přímo s jednoúrovňovými jednotkami s možností rozšíření na obou koncích rozváděče. Rozváděč vyžaduje přístup ze zadní strany při instalaci a údržbě, zatímco veškeré provozní manipulace se provádí z čelní strany. Konstrukce nabízí Velký počet alternativních kombinací typických variant pro vhodné přizpůsobení rozváděče charakteristikám instalace Efektivní využití prostoru pro rozváděče s velkým počtem vývodů Velké omezení šířky rozváděče (30-40 % v typických uspořádáních) Stejné postupy při provozu a údržbě jako u jednoúrovňového rozváděče. 6

7 2 Elektrické charakteristiky Jmenovité izolační napětí Jmenovité krátkodobé výdržné napětí Jmenovité výdržné napětí při atmosférickém impulsu Jmenovitý dynamický výdržný proud Odolnost proti vnitřním obloukovým zkratům Jmenovitý proud hlavní přípojnice 1 min k 3 s k k 1 s k 0,5 s 7,2 7, ,5 17, Typické varianty IF BT R RM J JM Přívod/vývod Spojka přípojnic Pevná spojka Pevná spojka s měřením Spojovací jednotka Spojovací jednotka s měřením IF BT R RM J JM 2. úroveň IF IF IF IF IF IF 1. úroveň 7

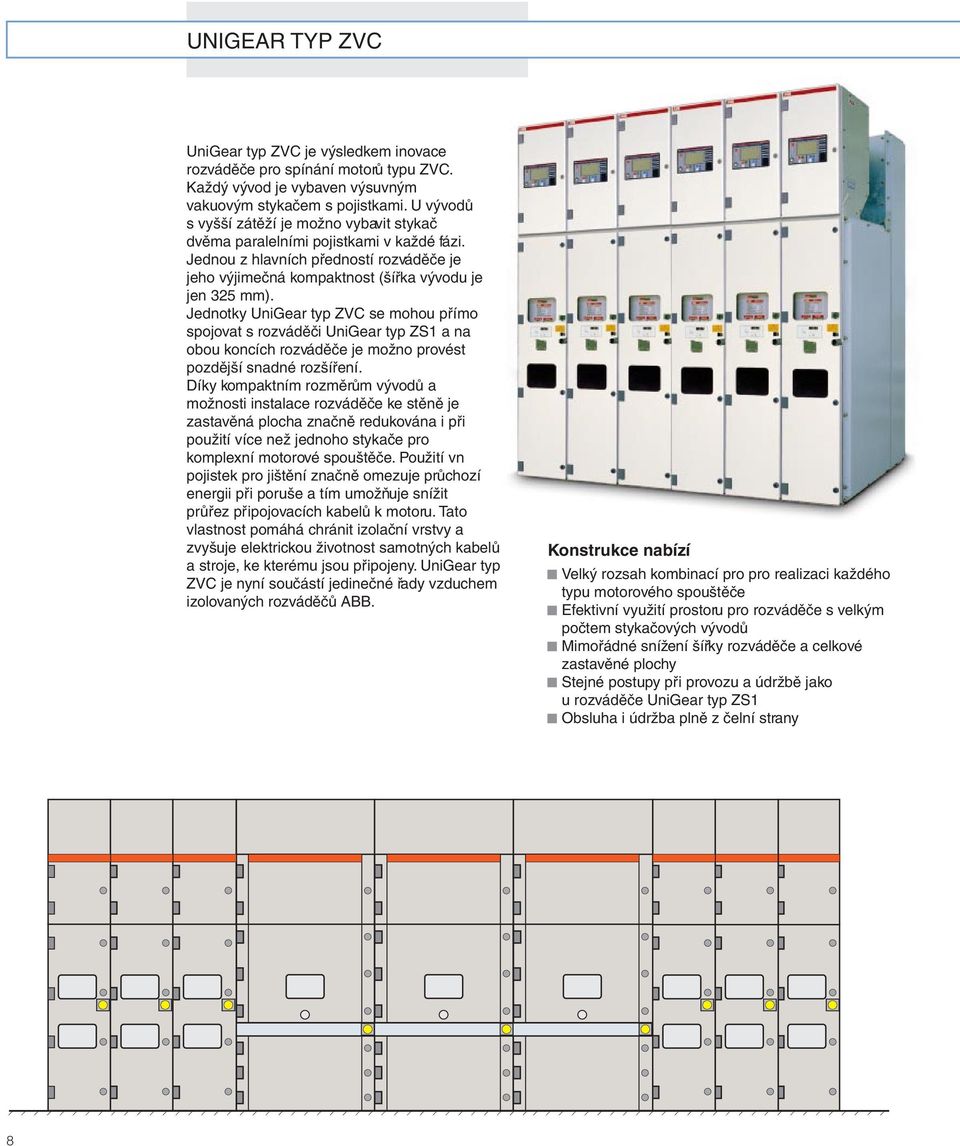

8 UNIGER TYP ZVC UniGear typ ZVC je výsledkem inovace rozváděče pro spínání motorů typu ZVC. Každý vývod je vybaven výsuvným vakuovým stykačem s pojistkami. U vývodů s vyšší zátěží je možno vybavit stykač dvěma paralelními pojistkami v každé fázi. Jednou z hlavních předností rozváděče je jeho výjimečná kompaktnost (šířka vývodu je jen 325 ). Jednotky UniGear typ ZVC se mohou přímo spojovat s rozváděči UniGear typ ZS1 a na obou koncích rozváděče je možno provést pozdější snadné rozšíření. Díky kompaktním rozměrům vývodů a možnosti instalace rozváděče ke stěně je zastavěná plocha značně redukována i při použití více než jednoho stykače pro komplexní motorové spouštěče. Použití vn pojistek pro jištění značně omezuje průchozí energii při poruše a tím umožňuje snížit průřez připojovacích kabelů k motoru. Tato vlastnost pomáhá chránit izolační vrstvy a zvyšuje elektrickou životnost samotných kabelů a stroje, ke kterému jsou připojeny. UniGear typ ZVC je nyní součástí jedinečné řady vzduchem izolovaných rozváděčů BB. Konstrukce nabízí Velký rozsah kombinací pro pro realizaci každého typu motorového spouštěče Efektivní využití prostoru pro rozváděče s velkým počtem stykačových vývodů Mimořádné snížení šířky rozváděče a celkové zastavěné plochy Stejné postupy při provozu a údržbě jako u rozváděče UniGear typ ZS1 Obsluha i údržba plně z čelní strany 8

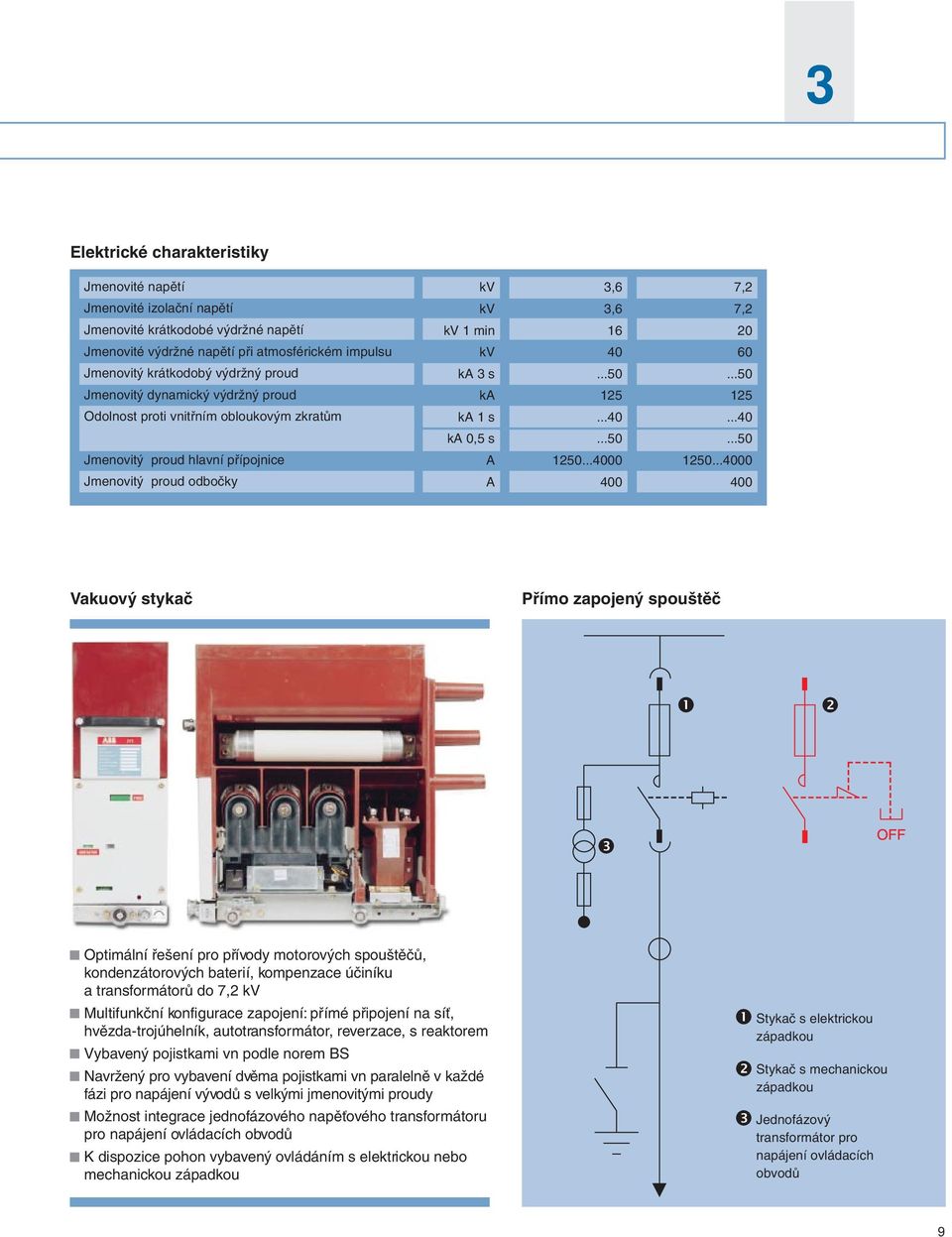

9 3 Elektrické charakteristiky 3,6 7,2 Jmenovité izolační napětí 3,6 7,2 Jmenovité krátkodobé výdržné napětí 1 min Jmenovité výdržné napětí při atmosférickém impulsu k 3 s Jmenovitý dynamický výdržný proud k Odolnost proti vnitřním obloukovým zkratům k 1 s k 0,5 s Jmenovitý proud hlavní přípojnice Vakuový stykač Přímo zapojený spouštěč Optimální řešení pro přívody motorových spouštěčů, kondenzátorových baterií, kompenzace účiníku a transformátorů do 7,2 Multifunkční konfigurace zapojení: přímé připojení na síť, hvězda-trojúhelník, autotransformátor, reverzace, s reaktorem Vybavený pojistkami vn podle norem BS Navržený pro vybavení dvěma pojistkami vn paralelně v každé fázi pro napájení vývodů s velkými jmenovitými proudy Možnost integrace jednofázového napěťového transformátoru pro napájení ovládacích obvodů K dispozice pohon vybavený ovládáním s elektrickou nebo mechanickou západkou Stykač s elektrickou západkou Stykač s mechanickou západkou Jednofázový transformátor pro napájení ovládacích obvodů 9

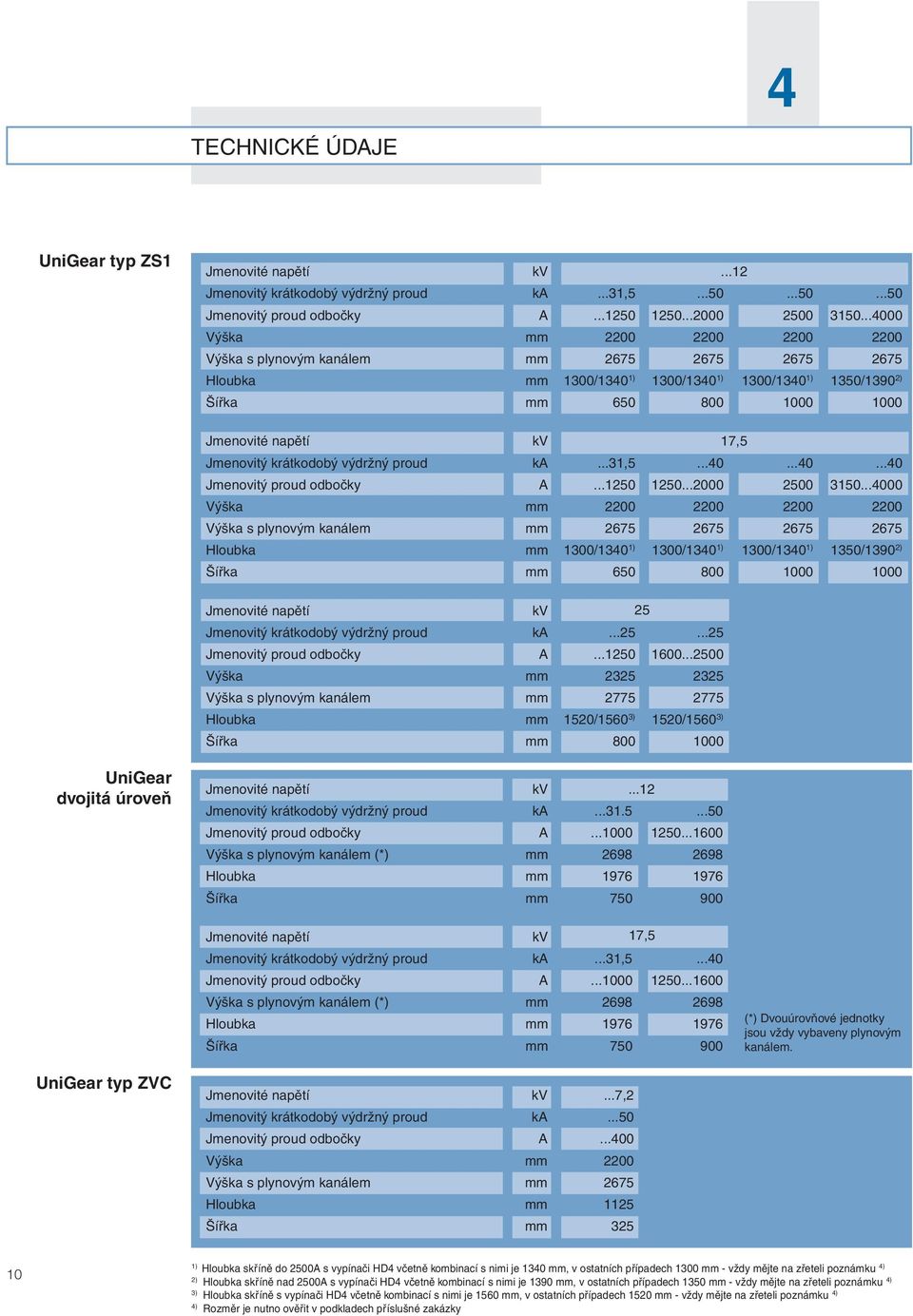

10 4 TECHNICKÉ ÚDJE UniGear typ ZS1 Výška Výška s plynovým kanálem Hloubka Šířka k...31, /1340 1) /1340 1) 1300/1340 1) /1390 2) 1000 Výška Výška s plynovým kanálem Hloubka Šířka k...31, /1340 1) , /1340 1) 1300/1340 1) /1390 2) 1000 Výška Výška s plynovým kanálem Hloubka Šířka k /1560 3) 1520/1560 3) UniGear dvojitá úroveň Výška s plynovým kanálem (*) Hloubka Šířka k Výška s plynovým kanálem (*) Hloubka Šířka k 17,5...31, (*) Dvouúrovňové jednotky jsou vždy vybaveny plynovým kanálem. UniGear typ ZVC Výška Výška s plynovým kanálem Hloubka Šířka k...7, ) Hloubka skříně do 2500 s vypínači HD4 včetně kombinací s nimi je 1340, v ostatních případech vždy mějte na zřeteli poznámku 4) 2) Hloubka skříně nad 2500 s vypínači HD4 včetně kombinací s nimi je 1390, v ostatních případech vždy mějte na zřeteli poznámku 4) 3) Hloubka skříně s vypínači HD4 včetně kombinací s nimi je 1560, v ostatních případech vždy mějte na zřeteli poznámku 4) 4) Rozměr je nutno ověřit v podkladech příslušné zakázky
