1 POVRCHOVÁ ÚPRAVA A BAREVNÉ ŘEŠENÍ Povrchové ochrana kovových částí u laboratorního nábytku je realizována pomocí elektrostatického nástřiku chemicky vysoce odolného práškového laku na bázi epoxid-polyesteru nebo vypalovacího laku. Povrchová ochrana armatur, výtokových ventilů je navržena poplastováním. Barevnost laboratorních digestoří je uvažována v jednoduché barevné škále vycházející z použitých materiálů. Barvy jsou zvolené buď z palety RAL (ReichsAusschuss für Lieferbedingungen) nebo NCS (natural colour system ) Část Barva Varianta Kód digestoře čela metalic NCS S 5502 R čelní plochy kostry NCS S 0602 G91 Y sokly NCS S 7502 B kovové části, servisní moduly pracovní desky z lité keramiky laminované dřevotřískové desky LTD, laminované OSB desky armatury, výtokové ventily, směšovací baterie, rohové ventily servisní panely, servisní moduly plastové části polypropylenové části el. zásuvky NCS S 3005 R80B

2 I. Popis jednotlivého dílu Název dílu Odtahovaná digestoř Rozměry Šířka [mm] 1 200, Hloubka [mm] 900 Výška (včetně podstavné skříňky) [mm] Čistá vnitřní šíře pracovního prostoru [mm] Čistá vnitřní výška pracovního prostoru [mm] , Výška pracovní desky [mm] 900 Účel použití Zařízení pro ochranu pracovníků při práci s chemickými látkami dle normy EN Odsává páry, aerosoly a prachové částice, ochraňuje uživatele před postříkáním a potřísněním nebezpečnými látkami. Ochraňuje pracovníky před odletujícími částmi a částicemi unikajícími z vnitřního pracovního prostoru.

3 Digestoř, vrchní část Komponenty Vnitřní obklad, vrchní část Zadní část a odtah Strop digestoře Servisní panel Servisní modul Okno digestoře Sklo digestoře Technické výstupy/armatury Elektrická zařízení Vnitřní obklad a vstupní okno Strany a zadní panel Laminované desky tl. 19 mm nebo obdobný materiál třívrstvý, tlakově lisovaný 5 mm solid (grade) laminát S upevňovacími moduly pro servisní mříž pro upevnění aparatury Připojovací hrdlo na VZT DN 250 mm Nejiskřivé osvětlení, vypínač v rámu digestoře Uvolnění tlaku Kontrolní element pro ovládání veškerých médií zavedených do pracovního prostoru digestoře Integrovaný oplach vzduchem servisních výstupů S volitelnou výlevkou Pro šířku mm: 2 moduly Levý modul s integrovanou PP výlevkou Pro šířku mm: 3 moduly Levý modul s integrovanou PP výlevkou Připojené pomocí ozubeného řemene Dvojité zařízení zamezující prokluzu Pro šířku mm: 2 horizontální křídla Pro šířku mm: 3 horizontální křídla Manuální ovládání okna v horizontálním i vertikálním směru S maximálním možným rozměrem pro pohodlné sledování experimentu Tvrzené bezpečnostní sklo v kovovém rámu Pro digestoř šířky mm: 1x výstupní ventil + ovládací prvek pro studenou 1x výstupní ventil + ovládácí prvek pro stlačený 2x výstupní ventil + ovládací prvek pro studenou 2x výstupní ventil + ovládácí prvek pro stlačený Pro digestoř šířky mm: 2x panel vybavený 4x zásuvkou 230 V, 16 A s krytem proti tekoucím a odstřikujícím látkám, krytí IP 44 (umístění na čelním panelu digestoře pod pracovní deskou) 3x panel vybavený 4x zásuvkou 230 V, 16 A s krytem proti tekoucím a odstřikujícím látkám, krytí IP 44 (umístění na čelním panelu digestoře pod pracovní deskou) Vnitřní pracovní prostor Pracovní deska Vnitřní vyložení Litá keramika se zvýšenou hranou po celém obvodu Melamin, solid (grade) laminát (ve shodě s EN )

4 Postranní panely Melamin, solid (grade) laminát, vyložení částečně glazovaným, nebo povrchově upraveným materiálem Digestoř, spodní část Nosná konstrukce Kovový H-rám, samonosná skříňka určená pro montáž do rámu digestoře Název dílu Skříňka na soklu pro laboratorní digestoře Rozsah použití Skříňka určená pro montáž stolní digestoře, s technologickými vstupy vedenými ze zadní strany pro uchování kyselin a zásad Rozměry Šířka [mm] Samonosný Pro digestoř šířky mm: šířka dvoudvířková šířka 1x 600 jednodvířková, 1x dvoudvířková Hloubka [mm] Samonosný 550 / 650 včetně postranního panelu Výška [mm] Samonosný 820 (včetně soklu) Výška pracovní desky [mm] 900 Výška soklu [mm] 110 Výška servisního panelu [mm] Charakteristiky - specifikace 175

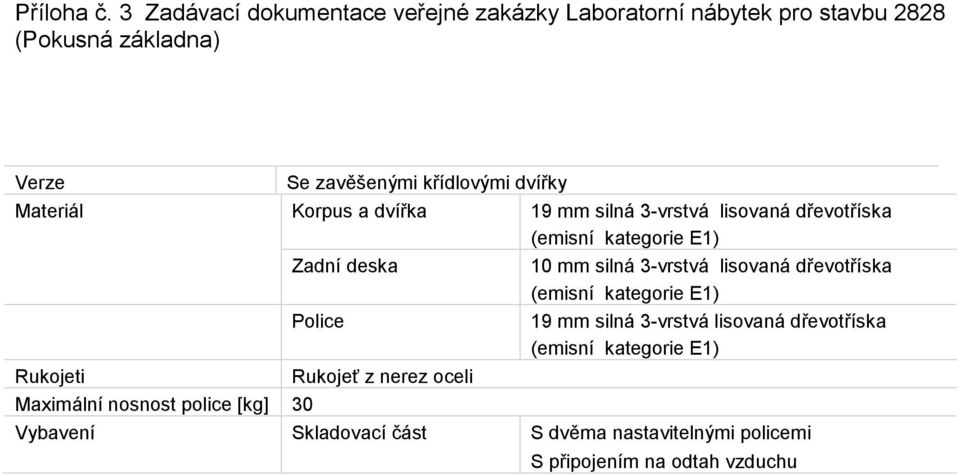

5 Verze Se zavěšenými křídlovými dvířky Materiál Korpus a dvířka 19 mm silná 3-vrstvá lisovaná dřevotříska Rukojeti Maximální nosnost police [kg] 30 Zadní deska Police Rukojeť z nerez oceli 10 mm silná 3-vrstvá lisovaná dřevotříska 19 mm silná 3-vrstvá lisovaná dřevotříska Vybavení Skladovací část S dvěma nastavitelnými policemi S připojením na odtah vzduchu
