REALIZAČNÍ PROJEKTOVÁ DOKUMENTACE NA VÝMĚNU OTVOROVÝCH VÝPLNÍ NA ZŠ HOLZOVA TECHNICKÁ ZPRÁVA

Transkript

1 Místo stavby: Stavebník: Název akce: Projektant ING. JIŘÍ ŠLANHOF LÍŠEŇ Stavební úřad: Vypracoval ING. MICHAL VALENTA LÍŠEŇ STATUTÁRNÍ MĚSTO BRNO, MĚSTSKÁ ČÁST BRNO - LÍŠEŇ DOMINIKÁNSKÉ NÁM. 1, BRNO REALIZAČNÍ PROJEKTOVÁ DOKUMENTACE NA VÝMĚNU OTVOROVÝCH VÝPLNÍ NA ZŠ HOLZOVA Formát: Datum: Účel PD: JŠ projekční a inženýrská, s.r.o. Olomučany 188, Olomučany projekty a inženýrská činnost Zakázkové č.: Paré č.: A4 12/2012 DPS

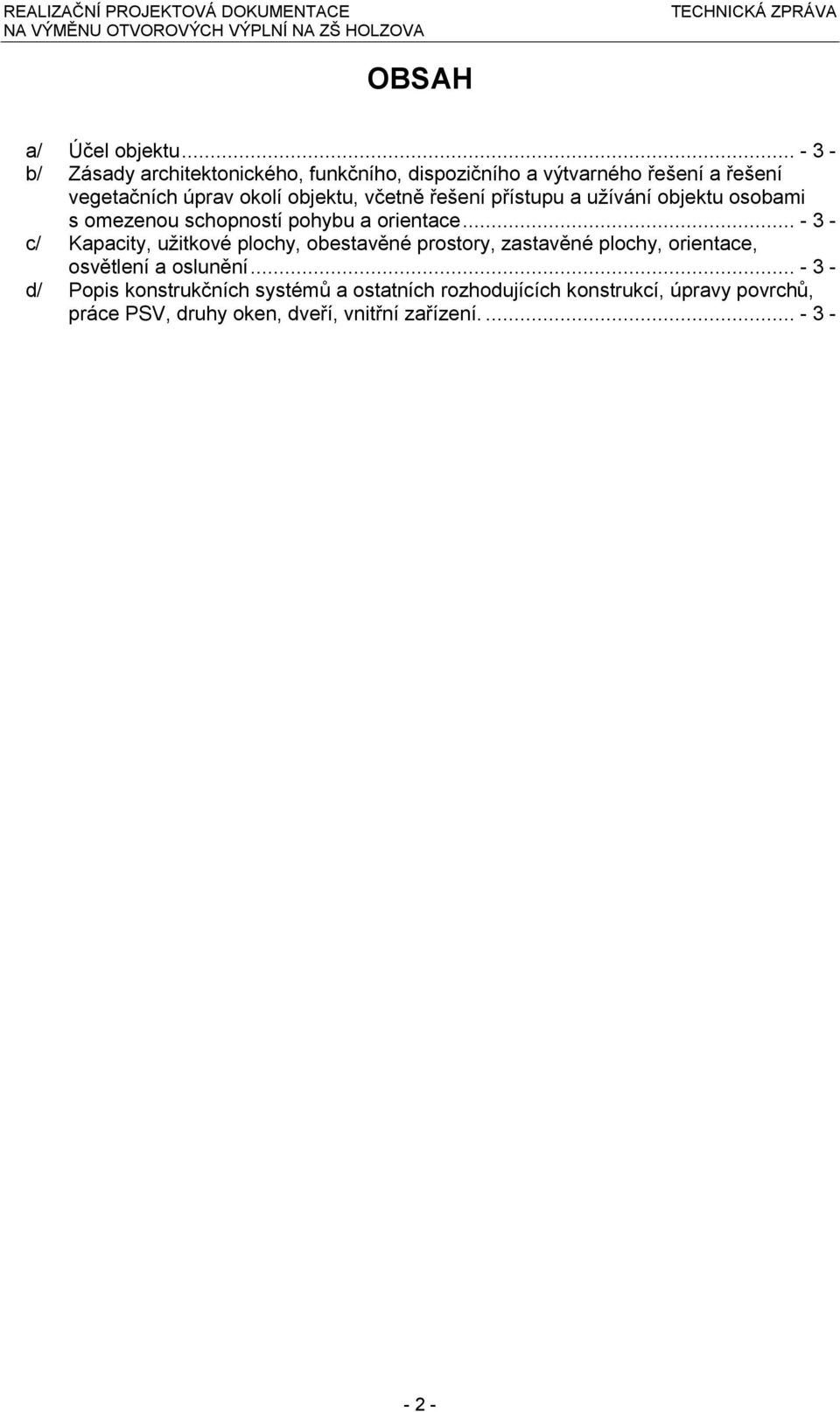

2 OBSAH a/ Účel objektu b/ Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace c/ Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění d/ Popis konstrukčních systémů a ostatních rozhodujících konstrukcí, úpravy povrchů, práce PSV, druhy oken, dveří, vnitřní zařízení

3 a/ Účel objektu Stávající zděný objekt s jedním podzemním podlažím, třemi nadzemními podlažími a podkrovím. Zastřešení je provedeno šikmou polovalbovou střechou. Hlavní vstup je orientován západně, zadní vstup pak východně. Stávající kastlová okna budou v rámci udržovacích prací vyměněna za nová s dřevěným rámem (Europrofil 78 mm) s izolačním trojsklem. b/ Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Smyslem navržených prací je nahradit stávající okna novými dřevěnými výrobky a sjednotit tak výraz celého objektu. Architektonický výraz stavby bude po provedení navržených úprav jen neznatelně odlišný od dnešního, protože rozměry okenních sestav budou zachovány beze změn a rovněž členění oken bude obdobné. c/ Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Obestavěný prostor: 9 230,00 m 3 Zastavěná plocha objektu: 566,00 m 2 Provedením navrhovaných úprav nedojde ke změně současného stavu. d/ Popis konstrukčních systémů a ostatních rozhodujících konstrukcí, úpravy povrchů, práce PSV, druhy oken, dveří, vnitřní zařízení. Upozornění: během provádění stavebních prací musí být striktně dodržovány ustanovení nařízení vlády č. 591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a dále nařízení vlády č. 362/2005 Sb. O bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Práce demoliční a bourací (nejsou uvedeny v návazném pořadí) Vybourání stávajících okenních sestav včetně vnitřních a vnějších parapetů Zemní práce Základy Beze zněm. Konstrukční systém - 3 -

4 Zastřešení Schodiště Příčky Úpravy povrchů vnitřních V souvislosti s osazením nových oken bude nutné zednické zapravení míst styků nových oken se stávajícími omítkami. Úpravy povrchů vnějších V souvislosti s osazením nových oken bude nutné zednické zapravení míst styků nových oken se stávajícími omítkami fasád. Podlahy Izolace vodotěsné Izolace tepelné Po obvodu měněných oken bude osazen vnitřní vzduchotěsnící systém připojovací spáry. Připojovací spára bude vyplněna montážní polyuretanovou pěnou. Izolace akustické a protiotřesové Truhlářské výrobky Veškeré stavební úpravy spočívají ve výměně původních dřevěných kastlových oken za nová s dřevěným rámem (Europrofil 78 mm) s izolačním trojsklem. Související práce zahrnují demontáže a likvidaci stávajících výplní otvorů. Po osazení nových oken pak opravy omítek vnitřních i vnějších ostění a nadpraží. S tím souvisí nová malba vnitřních ostění a nadpraží v barvě bílé. Z hlediska technických parametrů budou nové výplně otvorů oken s rámem: dřevěný Europrofil 78 mm, materiál smrk, napojovaná lamela, hnědá lazura a zasklení izolačním trojsklem. Součinitel prostupu tepla celého okna maximálně Uw=1,0 W/m 2 K. Účelem projektu je pouze výměna výplní otvorů, rámy je však nutno připravit tak, aby bylo možné v budoucnu zateplit ostění i nadpraží alespoň 40 mm tepelné izolace

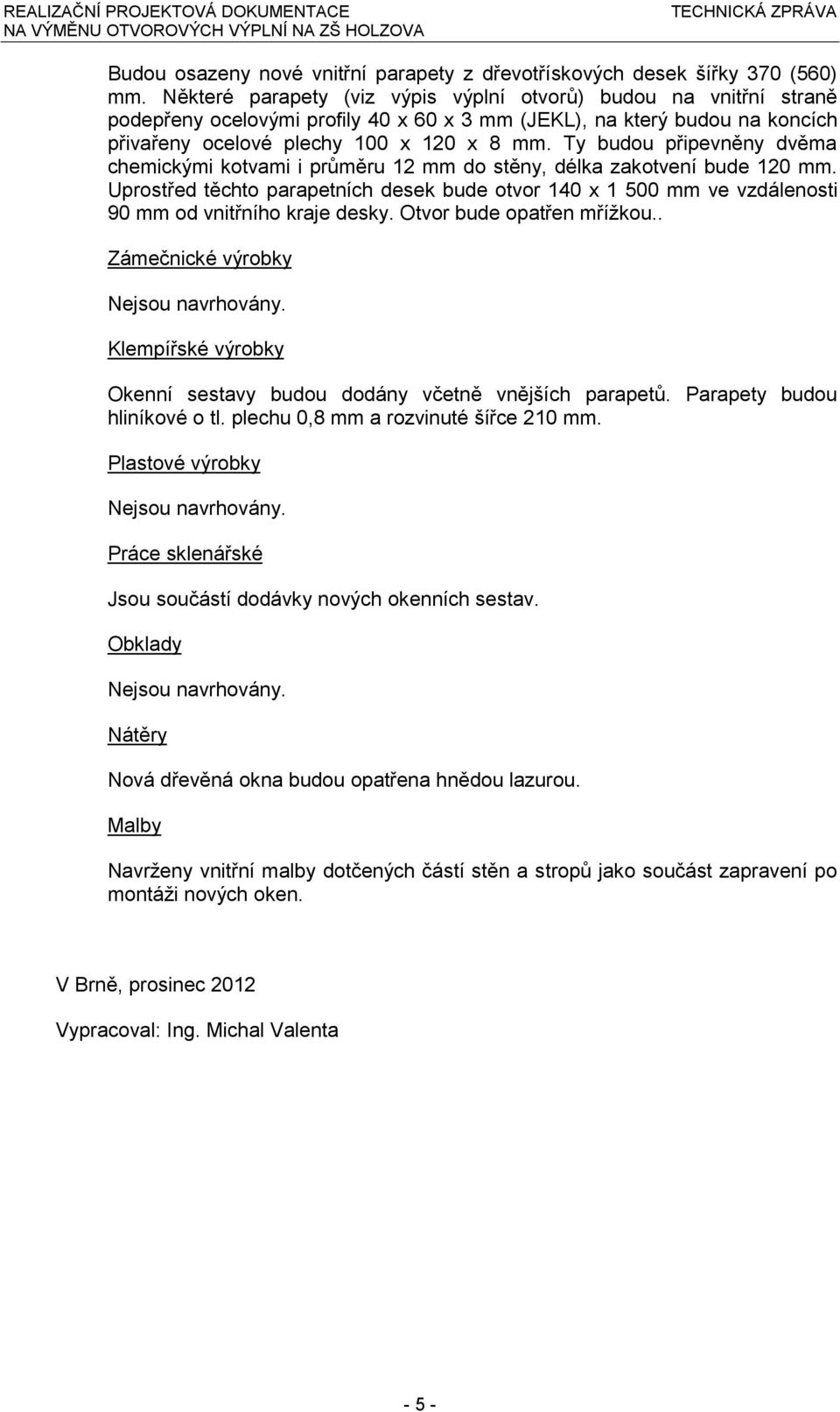

5 Budou osazeny nové vnitřní parapety z dřevotřískových desek šířky 370 (560) mm. Některé parapety (viz výpis výplní otvorů) budou na vnitřní straně podepřeny ocelovými profily 40 x 60 x 3 mm (JEKL), na který budou na koncích přivařeny ocelové plechy 100 x 120 x 8 mm. Ty budou připevněny dvěma chemickými kotvami i průměru 12 mm do stěny, délka zakotvení bude 120 mm. Uprostřed těchto parapetních desek bude otvor 140 x mm ve vzdálenosti 90 mm od vnitřního kraje desky. Otvor bude opatřen mřížkou.. Zámečnické výrobky Klempířské výrobky Okenní sestavy budou dodány včetně vnějších parapetů. Parapety budou hliníkové o tl. plechu 0,8 mm a rozvinuté šířce 210 mm. Plastové výrobky Práce sklenářské Jsou součástí dodávky nových okenních sestav. Obklady Nátěry Nová dřevěná okna budou opatřena hnědou lazurou. Malby Navrženy vnitřní malby dotčených částí stěn a stropů jako součást zapravení po montáži nových oken. V Brně, prosinec 2012 Vypracoval: Ing. Michal Valenta - 5 -
