Příloha č. 9 - Technická specifikace jednotlivých dílčích stavebních a technologických částí

Transkript

1 Příloha č. 9 - Technická specifikace jednotlivých dílčích stavebních a technologických částí Konstrukce Ocelová nosná konstrukce musí splňovat požadavky ČSN Skleníky. Návrh a konstrukce. Část 1: Skleníky na rostlinnou výrobu a její přílohy, včetně přílohy,,i,, Výpočtové metody pro fóliovníky, nebo mutace v jiném členském státě EU, kde v následných parametrech musí splňovat hodnoty:. větrná zóna nejméně 4,. sněhová zóna nejméně 3, Výrobek musí být certifikovaný podle EN. Vyžaduje se předložení certifikátu na konkrétní výrobek nebo prohlášení o shodě s uvedením následujících údajů a parametrů: certifikovaný model, rozměry fóliovníku, sněhová zóna a větrná zóna, do které je daný fóliovník určený, v souladu s normou ČSN EN nebo její mutace v jiném členském státě EU, adresovaný na konkrétní místo výstavby Tvrdonice 701. Ocelová konstrukce musí být chráněná proti korozi galvanizováním a lakováním. Galvanizace profilů musí být provedená tzv. Sendzimir metodou, v poměru nejméně Z275 (EN 10346:2009), nosné sloupy musí mít galvanizaci nejméně S350 (STN EN 10346:2009) a lakovaný povrch. Žlaby musí mít galvanizaci nejméně Z450. Uchazeč v nabídce přiloží podrobný popis konstrukce nebo výrobní list výrobci nabízeného fóliovníku. Jednotlivé části konstrukce musí být rozebíratelné šroubovatelné spojovací prvky. Nepřipouští se sváření konstrukce z důvodu zvýšenému riziku koroze ve vlhkém prostředí. Celková výška oblouku musí být dodržená v poměru mezi osovou šířkou jedné lodě a celkovou výškou oblouku lodě měřené od spodní hrany žlabu, nejvíce v poměru 3,5 :1 (šířka : výška) mezi šířkou jedné lodě a výškou oblouku měřeného od spodní hrany ocelového žlabu sloužícího na odvod dešťové vody, z důvodu zabezpečení odvodu zvýšeného množství kondenzované vody z vnitřní strany opláštění a zamezení odkapávání na rostliny. Šířka jedné lodě musí mít rozměr 12,80 až 13,00m z důvodu zachování plánované technologie pěstování. Výška sloupů pod žlabem 550 cm od země. Střecha musí být tvarovaná tak, aby byl zabezpečen odvod kondenzátu z vnitřní strany fólie směrem ke žlabům, tj. minimální průměrný sklon střechy mezi žlabem a štítem oblouku musí být 25. Nepřipouští se použití obloukové střechy na zamezení plochy s menším sklonem jak 20, proto se požaduje tvarování oblouků v gotickém tvaru. Střecha musí být tvarovaná tak, aby bylo možné otevřít větrací okna na min. 20 cm tak, aby sklon střešního okna byl při otevřeném okně zachovaný v poloze více, jak 20 odchýlené od horizontální úrovně z důvodu zabránění odkapávání kondenzované vody z větracích oken. Tento princip musí být zachovaný na obou střešních větracích oknech. Uchazeč v nabídce přiloží podrobný popis tohoto detailu nebo výrobní list výrobce nabízeného fóliovníku. Musí být zabezpečen odvod vody z ploch oken, taktéž i z ostatní plochy opláštění tak, aby se zamezilo odkapávání na rostliny, pomocí odvodu na spodní hraně oken. Uchazeč v nabídce přiloží podrobný popis tohoto detailu nebo výrobní list výrobce nabízeného fóliovníku. Součet zátěže konstrukce rostlinami, substrátem a pěstebními žlaby při dodržení požadavků na sněhové a větrné zatížení nesmí být menší, jak 35kg/m 2 z důvodu 1

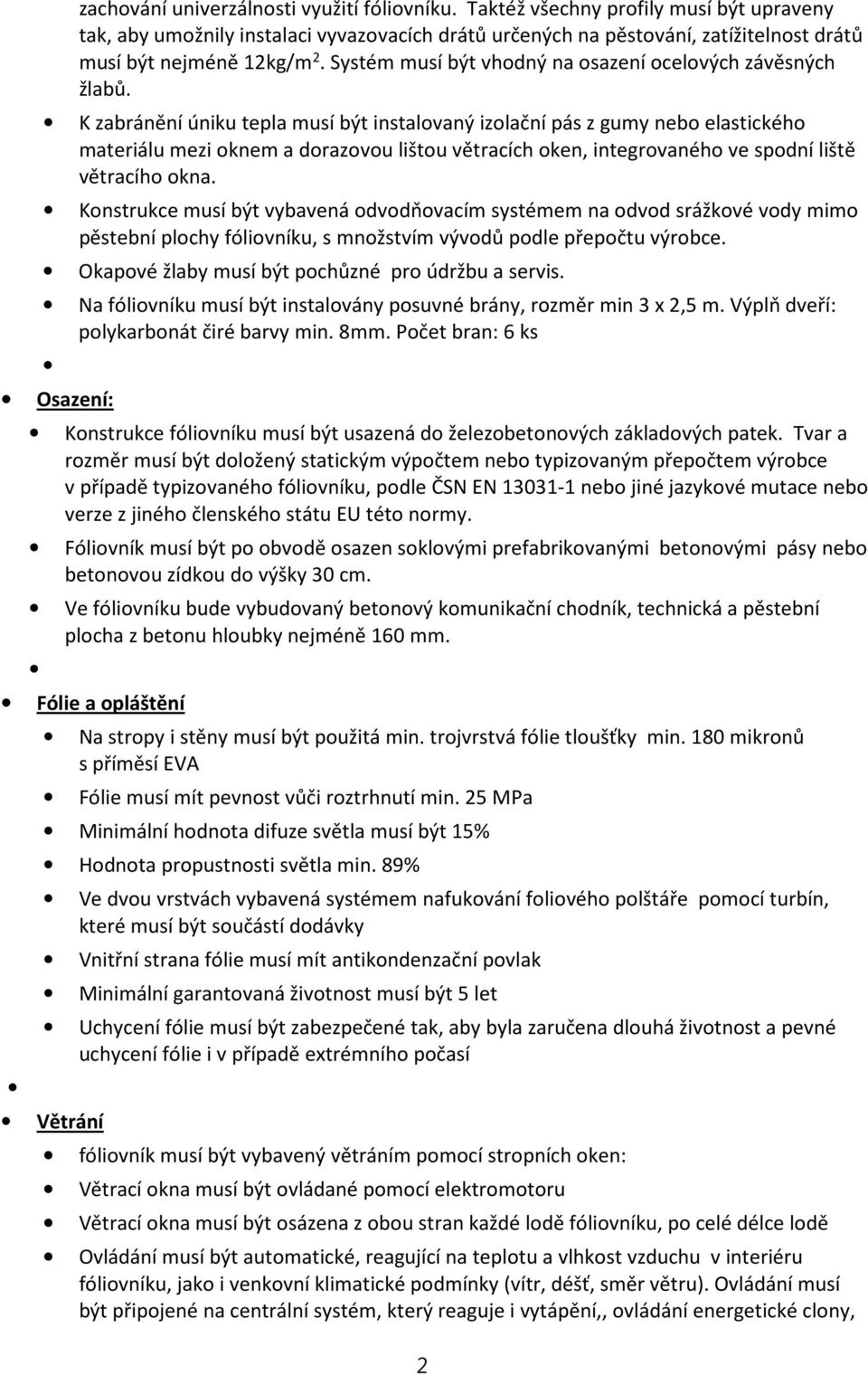

2 zachování univerzálnosti využití fóliovníku. Taktéž všechny profily musí být upraveny tak, aby umožnily instalaci vyvazovacích drátů určených na pěstování, zatížitelnost drátů musí být nejméně 12kg/m 2. Systém musí být vhodný na osazení ocelových závěsných žlabů. K zabránění úniku tepla musí být instalovaný izolační pás z gumy nebo elastického materiálu mezi oknem a dorazovou lištou větracích oken, integrovaného ve spodní liště větracího okna. Konstrukce musí být vybavená odvodňovacím systémem na odvod srážkové vody mimo pěstební plochy fóliovníku, s množstvím vývodů podle přepočtu výrobce. Okapové žlaby musí být pochůzné pro údržbu a servis. Na fóliovníku musí být instalovány posuvné brány, rozměr min 3 x 2,5 m. Výplň dveří: polykarbonát čiré barvy min. 8mm. Počet bran: 6 ks Osazení: Konstrukce fóliovníku musí být usazená do železobetonových základových patek. Tvar a rozměr musí být doložený statickým výpočtem nebo typizovaným přepočtem výrobce v případě typizovaného fóliovníku, podle ČSN EN nebo jiné jazykové mutace nebo verze z jiného členského státu EU této normy. Fóliovník musí být po obvodě osazen soklovými prefabrikovanými betonovými pásy nebo betonovou zídkou do výšky 30 cm. Ve fóliovníku bude vybudovaný betonový komunikační chodník, technická a pěstební plocha z betonu hloubky nejméně 160 mm. Fólie a opláštění Na stropy i stěny musí být použitá min. trojvrstvá fólie tloušťky min. 180 mikronů s příměsí EVA Fólie musí mít pevnost vůči roztrhnutí min. 25 MPa Minimální hodnota difuze světla musí být 15% Hodnota propustnosti světla min. 89% Ve dvou vrstvách vybavená systémem nafukování foliového polštáře pomocí turbín, které musí být součástí dodávky Vnitřní strana fólie musí mít antikondenzační povlak Minimální garantovaná životnost musí být 5 let Uchycení fólie musí být zabezpečené tak, aby byla zaručena dlouhá životnost a pevné uchycení fólie i v případě extrémního počasí Větrání fóliovník musí být vybavený větráním pomocí stropních oken: Větrací okna musí být ovládané pomocí elektromotoru Větrací okna musí být osázena z obou stran každé lodě fóliovníku, po celé délce lodě Ovládání musí být automatické, reagující na teplotu a vlhkost vzduchu v interiéru fóliovníku, jako i venkovní klimatické podmínky (vítr, déšť, směr větru). Ovládání musí být připojené na centrální systém, který reaguje i vytápění,, ovládání energetické clony, 2

3 závlahové jednotky, závlahy Okna musí být otvíratelné po celé délce každé lodě, šířka oken nejméně 180 cm Požaduje se technické řešení, které zabezpečí sběr kondenzované vody z vnitřní strany opláštění oken. Uchazeč v nabídce přiloží podrobný popis tohoto detailu, nebo výrobní list výrobce nabízeného fóliovníku. Vytápění fóliovník musí být vybavený vytápěcím systémem zajišťující následující parametry: Minimální vnitřní teplota + 15 C při venkovní minimální teplotě - 15 C pro pěstební část a současně + 18 C při venkovní minimální teplotě - 12 C pro plochu pro stolovou část. Uvedené hodnoty musí být dosaženy při větru max. 5m/s a při použití energetické clony. Vytápění musí být řešeno pomocí ocelových trubek, na základě výpočtů dodavatele při dodržení parametrů vytápění podle bodu 5a. Součástí dodávky musí být i hlavní rozvod, rozdělovač, ovládání, oběhová čerpadla. Vyžaduje se instalace kolejnicových trubek 51 mm a vegetačních trubek 38 mm. Přepokládá se použití dvou různých vytápěcích okruhů v pěstební části - kolejnicových trubek umístěných u země na stojkách s rozmístěním min 650 mm v počtu 12 ks v jedné lodi, a vegetačních trubek 38 mm 6 ks v jedné lodi, zavěšených na hácích pěstebních žlabů. Systém musí být napojený na stávající systém vytápění a výroby tepla - kotle na zemní plyn. Systém musí být napojený na stávající systém rozvodu tepla - transportní vedení. Součástí systému musí být ohřev závlahové vody V části na pěstování sazenic musí být instalovány nejméně 2 okruhy, 1 x pod náplavovými stoly a 1 x nad stoly. Energetická horizontální clona - fóliovník musí být vybavený energetickou horizontální clonou: Se stínícím faktorem max. 15% S energetickým faktorem min. 45% S automatickým pohonem, napojeným na centrální ovládací jednotku Clona musí být instalovaná na celé pěstební ploše, ve výšce 5,0 5,5 m nad zemí Závlahový systém - fóliovník musí být vybavený závlahovým systémem obsahující: 2ks identické směšovací zařízení se systémem vybaveným čerpadlem s pomalým startem a ochranou proti chodu na sucho, průtok 60m 3 /h při tlaku 4 bar, 3 doplňovací kanály, moduly s potřebnými senzory. Systémové čerpadlo jako záložní zdroj musí být instalovaný tak, aby zabezpečil zavlažování v případě havarijního stavu. Hlavní rozvody závlahové vody HDPE 90mm do fóliovníku, spolu s 4 elektro ventily pro pěstební plochu a 4 ventily pro plochu na pěstováními stoly Rozvody servisní vody s 6 vývody rovnoměrně v celém fóliovníku Kapkovou závlahu pro pěst. plochu obsahující hadice a mikrohadice 70 cm s bodci, dávkovače 3l/h, v počtu 6 řad na jednu loď Systém sběru drenážní vody a její odvod do centrální šachty 3

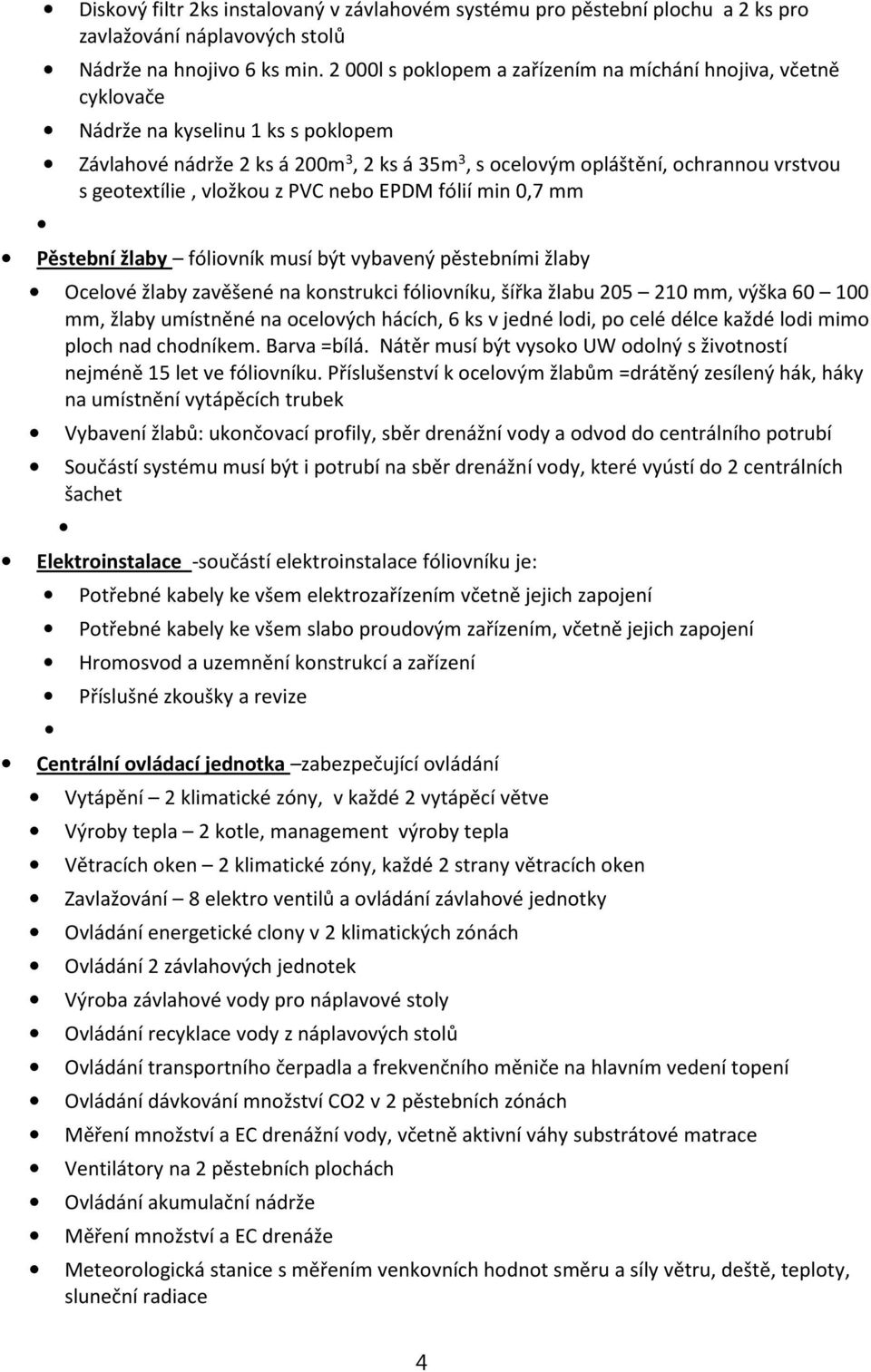

4 Diskový filtr 2ks instalovaný v závlahovém systému pro pěstební plochu a 2 ks pro zavlažování náplavových stolů Nádrže na hnojivo 6 ks min l s poklopem a zařízením na míchání hnojiva, včetně cyklovače Nádrže na kyselinu 1 ks s poklopem Závlahové nádrže 2 ks á 200m 3, 2 ks á 35m 3, s ocelovým opláštění, ochrannou vrstvou s geotextílie, vložkou z PVC nebo EPDM fólií min 0,7 mm Pěstební žlaby fóliovník musí být vybavený pěstebními žlaby Ocelové žlaby zavěšené na konstrukci fóliovníku, šířka žlabu mm, výška mm, žlaby umístněné na ocelových hácích, 6 ks v jedné lodi, po celé délce každé lodi mimo ploch nad chodníkem. Barva =bílá. Nátěr musí být vysoko UW odolný s životností nejméně 15 let ve fóliovníku. Příslušenství k ocelovým žlabům =drátěný zesílený hák, háky na umístnění vytápěcích trubek Vybavení žlabů: ukončovací profily, sběr drenážní vody a odvod do centrálního potrubí Součástí systému musí být i potrubí na sběr drenážní vody, které vyústí do 2 centrálních šachet Elektroinstalace -součástí elektroinstalace fóliovníku je: Potřebné kabely ke všem elektrozařízením včetně jejich zapojení Potřebné kabely ke všem slabo proudovým zařízením, včetně jejich zapojení Hromosvod a uzemnění konstrukcí a zařízení Příslušné zkoušky a revize Centrální ovládací jednotka zabezpečující ovládání Vytápění 2 klimatické zóny, v každé 2 vytápěcí větve Výroby tepla 2 kotle, management výroby tepla Větracích oken 2 klimatické zóny, každé 2 strany větracích oken Zavlažování 8 elektro ventilů a ovládání závlahové jednotky Ovládání energetické clony v 2 klimatických zónách Ovládání 2 závlahových jednotek Výroba závlahové vody pro náplavové stoly Ovládání recyklace vody z náplavových stolů Ovládání transportního čerpadla a frekvenčního měniče na hlavním vedení topení Ovládání dávkování množství CO2 v 2 pěstebních zónách Měření množství a EC drenážní vody, včetně aktivní váhy substrátové matrace Ventilátory na 2 pěstebních plochách Ovládání akumulační nádrže Měření množství a EC drenáže Meteorologická stanice s měřením venkovních hodnot směru a síly větru, deště, teploty, sluneční radiace 4

5 Spodní krycí fólie fóliovník musí být vybavený spodní krycí fólií: Krycí fólie po celé pěstební části, které nejsou pokryty betonovou podlahou, pro celou pěstební plochu. Tloušťka fólie: min. 50 mikronů. Barva: vrchní část bílá, spodní část černá. Dešťová voda Dešťová voda se sbírá se žlabů fóliovníku do PVC trubek umístněných ve fóliovníku, rozměr mm, materiál korugované PVC trubky. Systém odvodu musí být navržený tak, aby zabezpečil odvod vody z celé plochy fóliovníku do stávající nádrže. Vozíky Elektrický servisní vozík a ošetřovací vozík v jednom, pohybující se po kolejnicových trubkách 1 ks, zdvih mm, včetně baterie, interní nabíječky baterií Elektrický ošetřovací vozík pohybující se po kolejnicových trubkách 11 ks, zdvih mm, včetně baterie, interní nabíječky baterií, šířka platformy 720 x 1900 mm Vyvazovací dráty Vyvazovací dráty tloušťky min 3 mm v počtu 12 ks na 12,80 m loď do celého fóliovníku, zavěšené na 12 hácích na každém oblouku na horizontální trubku konstrukce oblouku Na čelech skleníků musí být instalována lana nebo hrubý drát, na který bude v každé lodi uchyceno 12 drátů 3 mm Profily konstrukce fóliovníku musí být navrženy tak, aby zabezpečovaly dostatečnou zátěž konstrukce váhou rostlin Akumulační nádrž na uskladnění topné vody Objem: min m 3 Nádrž bude napojena na stávající rozvod jako otevřená beztlaková nádrž. Nádrž musí být vybavena zařízením, kterým se zabezpečí vytlačení kyslíku z prostoru nad vodní hladinou. Výška nádrže musí být min. 11 m, aby se zabezpečil tlak v topném systému. Izolace nádrže musí být provedena minerální nebo skelnou vatou o tloušťce min. 200 mm. Opláštění nádrže musí být provedené pomocí ocelových plechů s poplastovaným povrchem. Základy pod nádrž musí být provedeny podle přiložených výkresů. Rozvod CO2 Předpokládá se použití CO2 z kotlů na zemní plyn. Na komíny dvou kotlů je potřeba instalovat ventilátory s dostatečnou kapacitou, které budou vhánět CO2 ve fóliovníku přes PVC trubky podle přepočtu dodavatele. Kapacita dávkování musí být min ppm na m 3 vnitřního objemu fóliovníku. Náplavové stoly Na pěstování sazenic se použije systém náplavových stolů. Rámy stolů musí být vyrobeny z hliníku. Vaničky stolů musí být vyrobeny s ABS materiálu. Součástí každého stolu musí být i 5

6 ventil na napouštění a vypouštění vody. Stoly musí být pohyblivé min. 40 cm v obou směrech. Stoly musí být instalovány na nohách, které budou sloužit i na umístnění topných trubek pod stoly. Stoly musí být vybaveny zařízením, které zabezpečí překlopení stolu. Počet stolů: 80 Šířka stolů: min. 1,75 m, max. 1,85 m Mezi dvěma řadami stolů ve směru lodě bude instalovaný chodník, který bude sloužit společně pro obě lodě. Z tohoto chodníku se bude vstupovat mezi stoly posunutím stolů od sebe. Součástí systému musí být i potrubí na sběr drenážní vody, s přečerpáváním vody zpět do centrální nádrže. Ventilátory Na zabezpečení vnitřního proudění vzduchu musí být instalovány ventilátory. Počet: min. 1 ks pro 500m 2 pěstební plochy. Výkon 1 ventilátoru min 4500 m 3 /h při plném výkonu. Součástí systému musí být ovládání rychlosti ventilátorů. Ovládání ventilátorů musí být napojeno na centrální ovládací jednotku. Elektrický ošetřovací a servisní vozík a ošetřovací vozíky Vozíky budou složit na sběr a ošetřování pěstovaných rostlin. Vozíky se budou pohybovat po topných trubkách. Zdroj energie pro vozíky budou zabezpečovat trakční baterie. Součástí dodávky každého vozíku musí být i nabíječka, ovládací jednotka na ovládání nohou i ručně, mechanismus zabezpečující pohyb jak na topných trubkách, tak i na betonové podlaze. Vozíky musí být upraveny tak, aby se z nich mohly vykonávat úkony spojené s ošetřováním rostlin a sběrem plodů. Vozíky musí být vybaveny mechanismem, který zabezpečí výšku zdvihu plošiny na úroveň min mm (ošetřovací vozík) resp mm (servisní vozík). Počet servisních vozíků: 1 ks Počet ošetřovacích vozíků: 11 ks Asimilační světla Ve stolové části požadujeme instalovat asimilační světla o min výkonu 100W/m 2. Jako podkladový materiál pro vyhodnocení nabízeného provedení požadujeme do části nabídky označené jako "Vlastní nabídka" předložit technické listy použitého materiálu, strojů a zařízení, prohlášení o shodě nebo certifikáty zkterých jsou jednoznačně identifikovatelné požadované minimální technické parametry uvedené vtechnickém popisu zakázky. 6
