1 PREZENTACE EATON Rozváděče nn 2013

2 Rozváděče nízkého napětí podle požadavků nového souboru norem ČSN EN Pro Eaton Elektortechnika vypracoval Josef Honzík 2 2

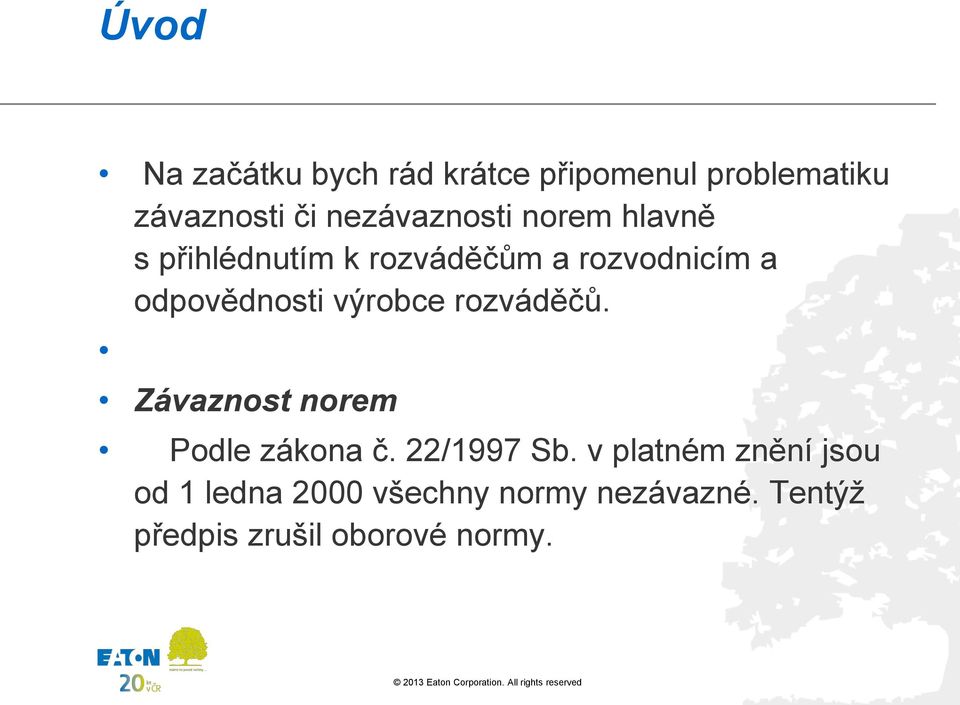

3 Úvod Na začátku bych rád krátce připomenul problematiku závaznosti či nezávaznosti norem hlavně s přihlédnutím k rozváděčům a rozvodnicím a odpovědnosti výrobce rozváděčů. Závaznost norem Podle zákona č. 22/1997 Sb. v platném znění jsou od 1 ledna 2000 všechny normy nezávazné. Tentýž předpis zrušil oborové normy. 3 3

4 Zákon 22/97 Sb. o technických požadavcích na výrobky a o změně a doplnění některých zákonů (ve znění pozdějších předpisů.) ES Prohlášení o shodě. Poznámka JH: Platné znění Zákona 22 ze dne je znění obsahující i zákony: 71/2000 Sb.; 102/2001 Sb.; 205/2002 Sb.; 226/2003 Sb.; 227/2003 Sb.; 186/2006 Sb.; 186/2006 Sb. a 229/2006 Sb.; 481/2008 Sb.; 490/2009 Sb.; 281/2009 Sb.; 155/2010 Sb.; 34/2011 Sb. Tento zákon nahradil v roce 1997 zákon č. 30/1968 Sb. o státním zkušebnictvím. Oba zákony sledují jediný cíl aby na trhu byly jen bezpečné výrobky. Výrobky, které by nikoho neohrožovaly a nebyly zdrojem nebezpečí. 4 4

5 Zákon 22/97 Sb. pokračování Dříve přebíral zodpovědnost za dodržování tohoto požadavku (tj. za zajištění bezpečnosti výrobku) pomocí zákona č. 30/68 Sb. stát. To znamená, že i náklady nesl stát. Nyní je zodpovědnost zákonem 22/97 Sb. v plné míře přenesena na výrobce (u dovozu ze států EU) nebo dovozce (u dovozu ze států mimo EU). Náklady dnes hradí dovozce nebo výrobce. 5 5

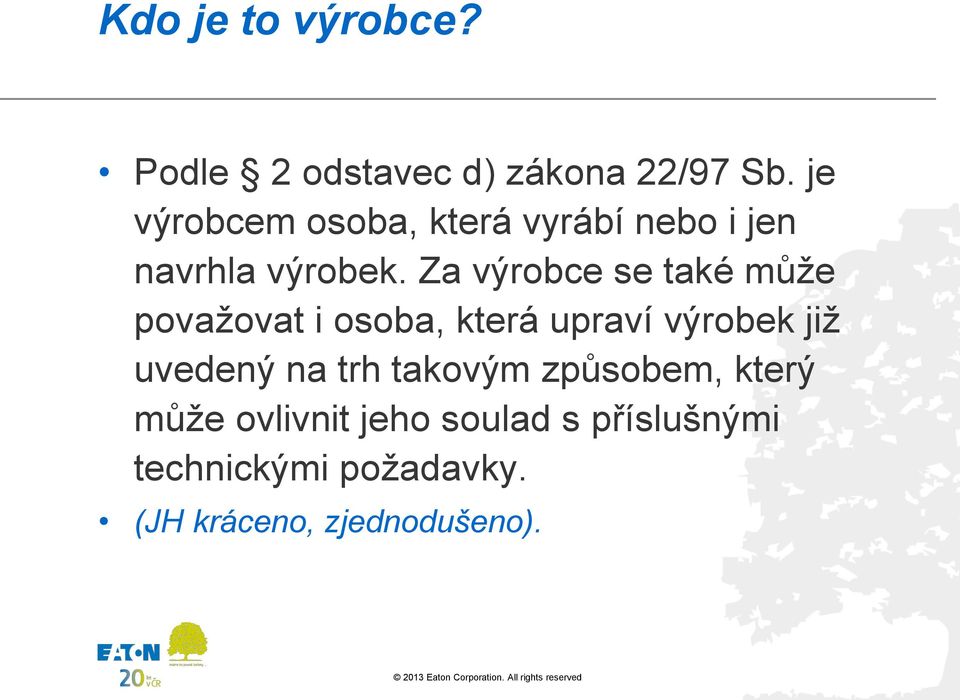

6 Kdo je to výrobce? Podle 2 odstavec d) zákona 22/97 Sb. je výrobcem osoba, která vyrábí nebo i jen navrhla výrobek. Za výrobce se také může považovat i osoba, která upraví výrobek již uvedený na trh takovým způsobem, který může ovlivnit jeho soulad s příslušnými technickými požadavky. (JH kráceno, zjednodušeno). 6 6

7 Podmínky pro uvádění výrobků na trh Zákon 22 v 12 specifikuje podmínky pro uvádění výrobků na trh, popřípadě do provozu. Tyto podmínky zahrnují i postupy a úkony, které musí být splněny při posuzování shody, dále jen postupy posuzování shody. Jednotlivými postupy posuzování shody jsou zejména: 7 7

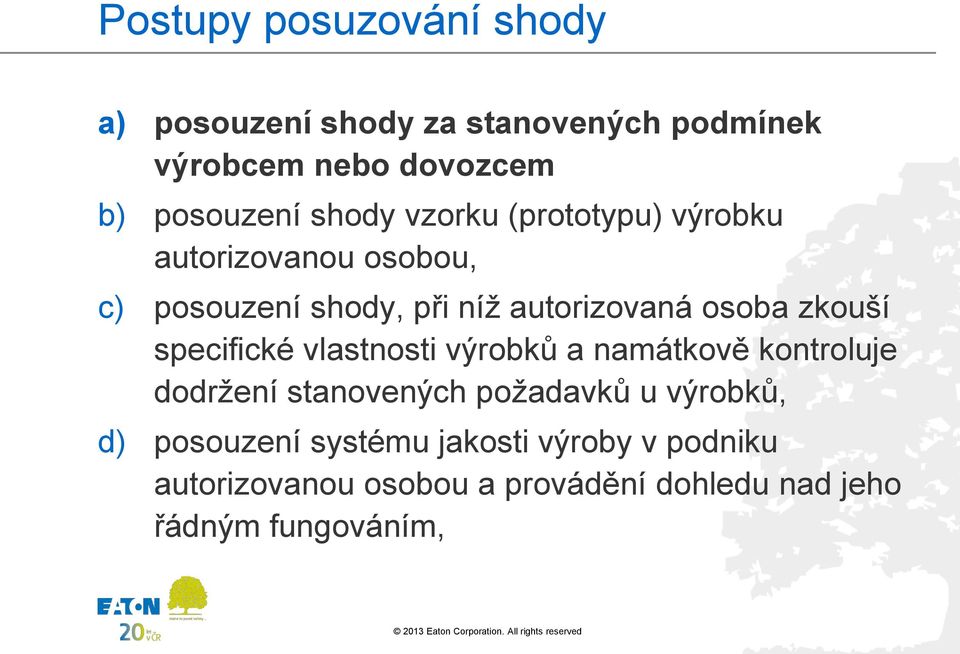

8 Postupy posuzování shody a) posouzení shody za stanovených podmínek výrobcem nebo dovozcem b) posouzení shody vzorku (prototypu) výrobku autorizovanou osobou, c) posouzení shody, při níž autorizovaná osoba zkouší specifické vlastnosti výrobků a namátkově kontroluje dodržení stanovených požadavků u výrobků, d) posouzení systému jakosti výroby v podniku autorizovanou osobou a provádění dohledu nad jeho řádným fungováním, 8 8

9 Postupy posuzování shody pokračování e) posouzení systému jakosti výrobků v podniku autorizovanou osobou a provádění dohledu nad jeho řádným fungováním, f) ověřování shody výrobků s certifikovaným typem výrobku nebo se stanovenými požadavky, které provádí výrobce, dovozce, akreditovaná nebo autorizovaná osoba na každém výrobku nebo statisticky vybraném vzorku, g) ověření shody každého výrobku se stanovenými požadavky autorizovanou osobou, h) dohled nad řádným fungováním systému jakosti v podniku autorizovanou osobou a v případě potřeby ověření shody výrobku s požadavky technických předpisů v etapě návrhu výrobku, i) posouzení činností souvisejících s výrobou výrobků, j) jiné postupy posuzování shody, jestliže je to nezbytné, zahrnující popřípadě i činnost akreditované nebo jiné osoby. 9 9

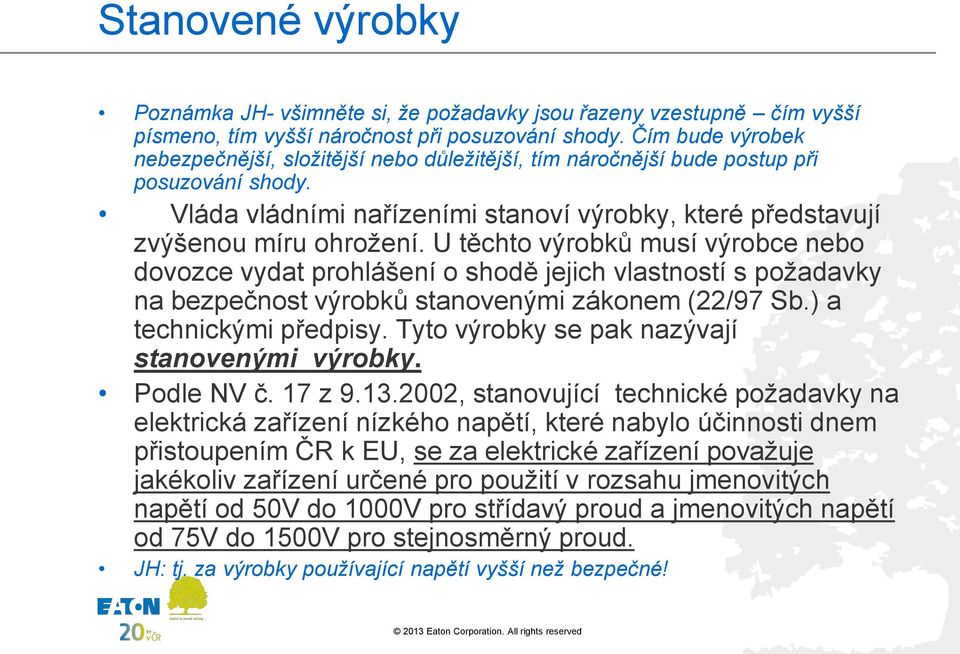

10 Stanovené výrobky Poznámka JH- všimněte si, že požadavky jsou řazeny vzestupně čím vyšší písmeno, tím vyšší náročnost při posuzování shody. Čím bude výrobek nebezpečnější, složitější nebo důležitější, tím náročnější bude postup při posuzování shody. Vláda vládními nařízeními stanoví výrobky, které představují zvýšenou míru ohrožení. U těchto výrobků musí výrobce nebo dovozce vydat prohlášení o shodě jejich vlastností s požadavky na bezpečnost výrobků stanovenými zákonem (22/97 Sb.) a technickými předpisy. Tyto výrobky se pak nazývají stanovenými výrobky. Podle NV č. 17 z , stanovující technické požadavky na elektrická zařízení nízkého napětí, které nabylo účinnosti dnem přistoupením ČR k EU, se za elektrické zařízení považuje jakékoliv zařízení určené pro použití v rozsahu jmenovitých napětí od 50V do 1000V pro střídavý proud a jmenovitých napětí od 75V do 1500V pro stejnosměrný proud. JH: tj. za výrobky používající napětí vyšší než bezpečné! 10 10

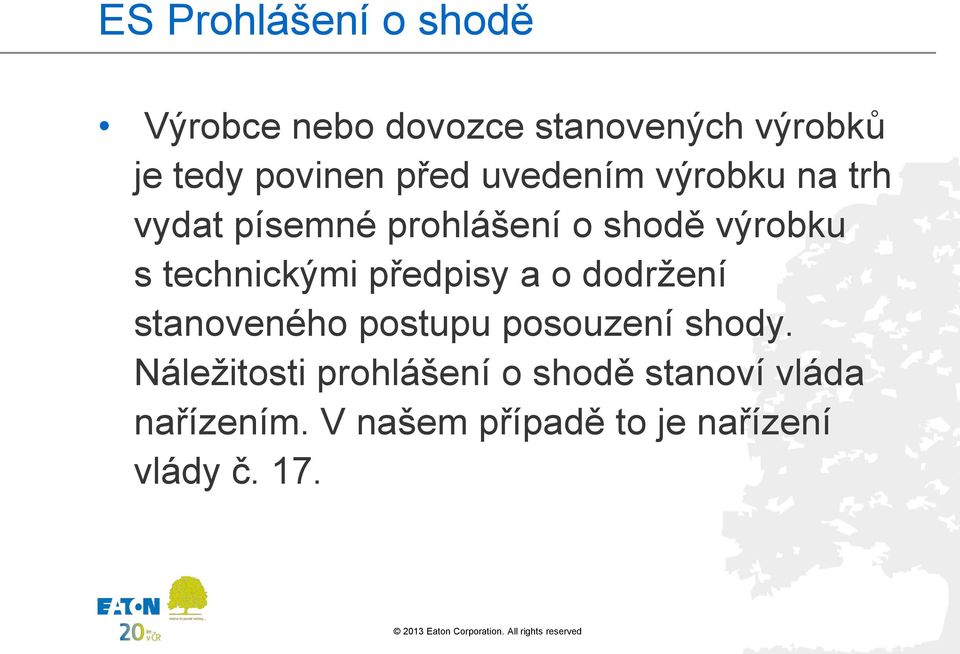

11 ES Prohlášení o shodě Výrobce nebo dovozce stanovených výrobků je tedy povinen před uvedením výrobku na trh vydat písemné prohlášení o shodě výrobku s technickými předpisy a o dodržení stanoveného postupu posouzení shody. Náležitosti prohlášení o shodě stanoví vláda nařízením. V našem případě to je nařízení vlády č

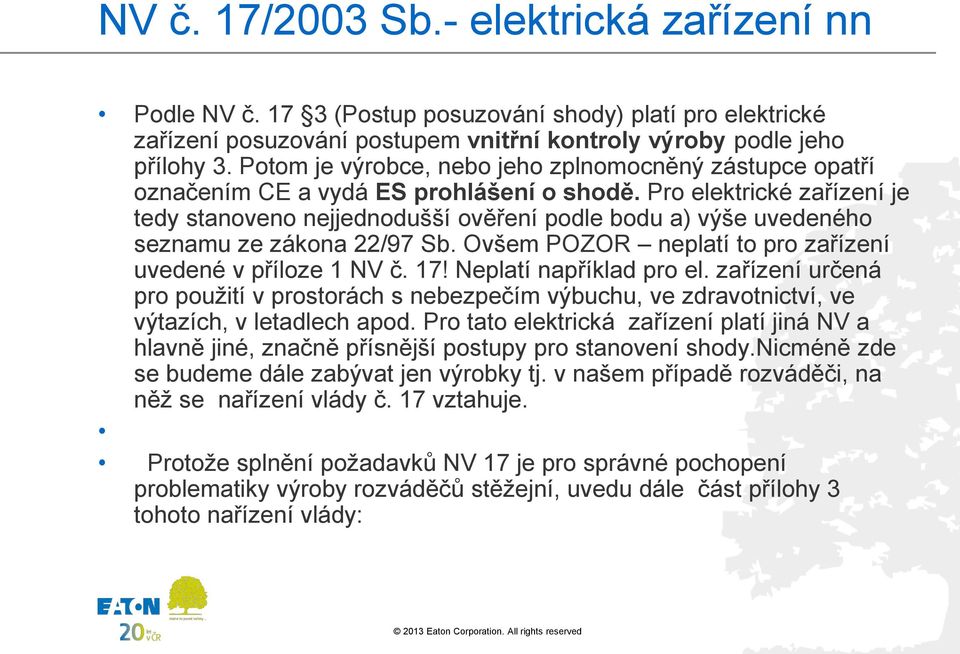

12 NV č. 17/2003 Sb.- elektrická zařízení nn Podle NV č (Postup posuzování shody) platí pro elektrické zařízení posuzování postupem vnitřní kontroly výroby podle jeho přílohy 3. Potom je výrobce, nebo jeho zplnomocněný zástupce opatří označením CE a vydá ES prohlášení o shodě. Pro elektrické zařízení je tedy stanoveno nejjednodušší ověření podle bodu a) výše uvedeného seznamu ze zákona 22/97 Sb. Ovšem POZOR neplatí to pro zařízení uvedené v příloze 1 NV č. 17! Neplatí například pro el. zařízení určená pro použití v prostorách s nebezpečím výbuchu, ve zdravotnictví, ve výtazích, v letadlech apod. Pro tato elektrická zařízení platí jiná NV a hlavně jiné, značně přísnější postupy pro stanovení shody.nicméně zde se budeme dále zabývat jen výrobky tj. v našem případě rozváděči, na něž se nařízení vlády č. 17 vztahuje. Protože splnění požadavků NV 17 je pro správné pochopení problematiky výroby rozváděčů stěžejní, uvedu dále část přílohy 3 tohoto nařízení vlády: 12 12

13 NV č. 17:2003 Sb. příloha

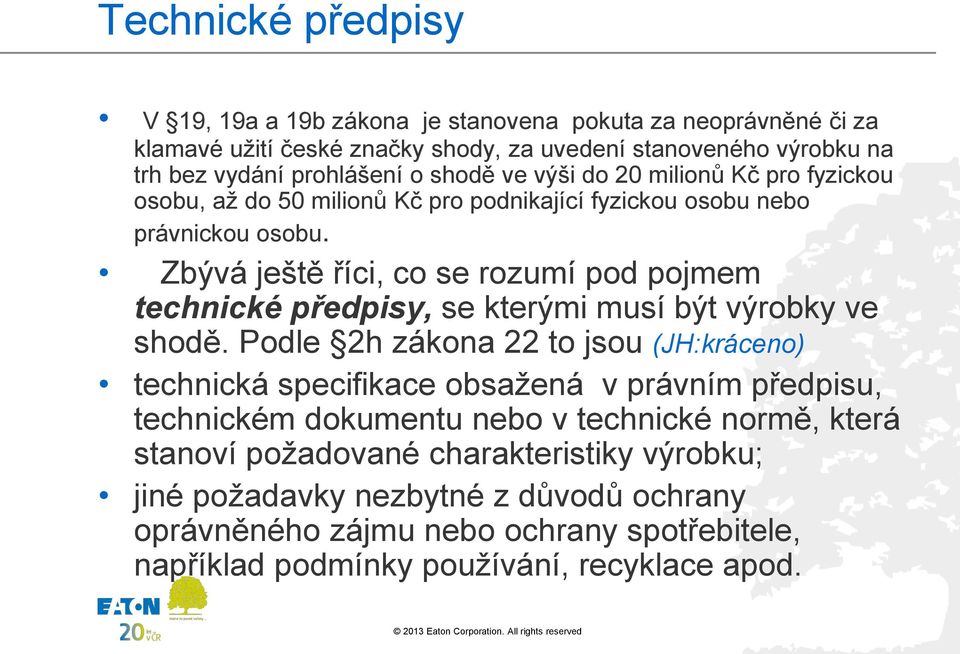

14 Technické předpisy V 19, 19a a 19b zákona je stanovena pokuta za neoprávněné či za klamavé užití české značky shody, za uvedení stanoveného výrobku na trh bez vydání prohlášení o shodě ve výši do 20 milionů Kč pro fyzickou osobu, až do 50 milionů Kč pro podnikající fyzickou osobu nebo právnickou osobu. Zbývá ještě říci, co se rozumí pod pojmem technické předpisy, se kterými musí být výrobky ve shodě. Podle 2h zákona 22 to jsou (JH:kráceno) technická specifikace obsažená v právním předpisu, technickém dokumentu nebo v technické normě, která stanoví požadované charakteristiky výrobku; jiné požadavky nezbytné z důvodů ochrany oprávněného zájmu nebo ochrany spotřebitele, například podmínky používání, recyklace apod

15 Harmonizované a určené normy Nejčastěji to jsou v našem případě české technické normy. Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (dále je Úřad) oznamuje ve svém Věstníku harmonizované a určené normy. Současně uvede technický předpis, k němuž se tyto normy vztahují (nejčastěji příslušné nařízení vlády). (Norma se podle 4a zákona stává harmonizovanou normou, přejímá-li plně požadavky stanovené harmonizovanou evropskou normou - dále jen harmonizované normy. Jestliže je to nezbytné pro splnění technických požadavků na výrobky, vyplývajících z nařízení vlády vydaného podle tohoto zákona, může Úřad určit pro posuzování shody další normy nebo technické dokumenty mezinárodních organizací, obsahující technické požadavky, jejichž vydání bylo oznámeno ve Věstníku Úřadu dále jen určené normy

16 Zahraniční technické normy, pokuty Splnění harmonizované nebo určené normy a v případech vyplývajících z mezinárodní smlouvy též splnění zahraniční technické normy přejímající harmonizovanou evropskou normu se v rozsahu jejího obsahu považuje za splnění požadavků stanovených nařízením vlády, k němuž se tyto normy vztahují a tím i splnění požadavku zákona 22/97 Sb. v platném znění. Za neoprávněné rozmnožení nebo rozšíření české technické normy, nebo její část může orgán dozoru udělit pokutu podle 19 a 19a zákona 22/97 Sb. až do výše 1 milionu korun

17 Rozváděče nízkého napětí stanovené výrobky nebo volně sestavitelné stavebnice? Nikoho dnes napadne nakoupit si komponenty automobilu, automobil z nich sám někde na dvorku sestavit a používat ho v běžném provozu. Každý totiž ví, že by takový automobil, byť sestavený z originálních dílů, je bez potřebných znalostí, zkušeností, technického zázemí a zkoušek nebezpečný nejenom svému tvůrci a uživateli, ale i svému okolí. Nikdo dnes nepovažuje automobil za volně sestavitelnou stavebnici, ale za výrobek podléhající určitým zákonitostem, které mají zajistit, že automobil bude bezpečný. Rozváděče jsou však stále částí odborné veřejnosti chápány spíše jako volně sestavitelné stavebnice než jako výrobky podléhající podobným zákonitostem. Přitom i rozváděč neodborně sestavený z originálních dílů může být nebezpečný jak z hlediska úrazu elektrickým proudem, tak z hlediska požáru

18 Rozváděč je výrobek Rozváděč nebo rozvodnice je výrobkem v plném slova smyslu - například podle nejnovější ČSN EN ed.2 z 10/2011 je to: Kombinace jednoho, nebo více spínacích přístrojů nn spolu s přidruženými řídícími, měřícími, signalizačními, ochrannými, regulačními zařízeními, se všemi elektrickými a mechanickými propojeními a konstrukčními částmi. (Podle dříve platné ČSN EN z 11/96 byla definice trochu jiná. Rozvaděč byl podle ní: kombinace jednoho, nebo více spínacích přístrojů nn spolu s přidruženým řídícím, měřícím, signalizačním, ochranným, regulačním zařízením atd., za jejíž úplné sestavení je odpovědný výrobce, včetně všech vnitřních elektrických spojů, mechanických vazeb a konstrukčních částí.) 18 18

19 Rozváděč je tedy stanovený výrobek Na každý rozvaděč je tedy nutno vydat ES-Prohlášení o shodě, kterým výrobce přebírá plnou zodpovědnost za bezpečnost svého výrobku. Bezpečnost zaručí nejlépe tak, že bude dodržovat hlavně normy. Normy jsou sice nezávazné, ale - opakuji a znovu připomínám - splněním jejich požadavků se splní požadavky závazných právních dokumentů vyšší právní síly. Hlavně již zmíněného zákona 22/97 Sb. a souvisejícího nařízení vlády č. 17, ale i například Vyhlášky Českého úřadu bezpečnosti práce č. 48/1982 Sb., základní požadavky k zajištění bezpečnosti práce a technických zařízení

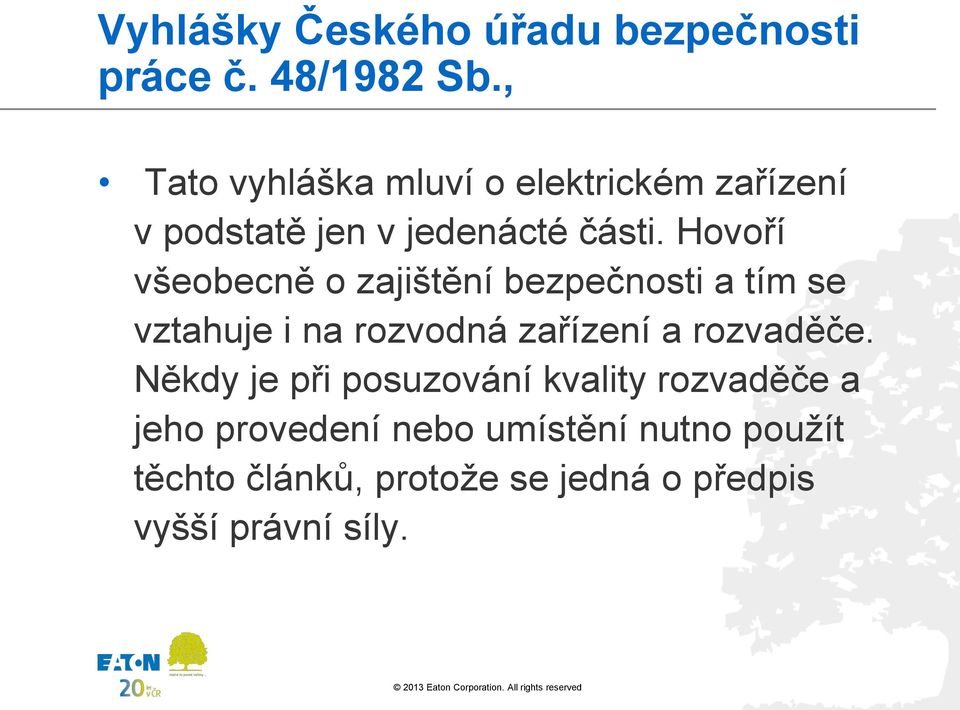

20 Vyhlášky Českého úřadu bezpečnosti práce č. 48/1982 Sb., Tato vyhláška mluví o elektrickém zařízení v podstatě jen v jedenácté části. Hovoří všeobecně o zajištění bezpečnosti a tím se vztahuje i na rozvodná zařízení a rozvaděče. Někdy je při posuzování kvality rozvaděče a jeho provedení nebo umístění nutno použít těchto článků, protože se jedná o předpis vyšší právní síly

21 194 Společná ustanovení (vyhláška 48/82 Sb.) pokračování Elektrická zařízení musí být před uvedením do provozu odborně prověřena a vyzkoušena. (JH-sem je možno zařadit nutnost provádění revizí a příslušných zkoušek rozvaděčů). Elektrická zařízení se smějí používat (provozovat) jen za provozních a pracovních podmínek, pro které byla konstruována a vyrobena. (JH- například rozvaděče konstruované a vyrobené podle ČSN EN , respektive podle které nemusí být typově zkoušené, nemohou být používány v prostředích určených pro laickou obsluhu podle ČSN , na staveništích podle ČSN apod.) Všechny části elektrického zařízení musí být mechanicky pevné, spolehlivě upevněné a nesmějí ovlivňovat nepříznivě jiná zařízení; musí být dostatečně dimenzovány a chráněny proti účinkům zkratových proudů a přetížení. (JH to lze u rozvaděčů zajistit pouze splněním požadavků na všechny předepsané zkoušky typové i kusové, respektive ověřením návrhu a kusovým ověřením podle nového souboru ČSN EN 61439), Části elektrických zařízení musí být provedeny tak, aby na místech jimiž protéká elektrický proud, nemohlo za obvyklých podmínek dojít k nebezpečnému ohřátí vodičů (JH-Oteplení rozvaděče buď zkouškou výpočet podle IEC 890. Výpočet je ale daleko přísnější než zkouška - rozvaděče vycházejí větší), 21 21

22 194 Společná ustanovení pokračování (vyhláška 48/82 Sb.) pokračování Elektrická zařízení musí být upravená tak, aby je bylo možno podle potřeby vypnout. JH: zde bych chtěl připomenout normu ČSN ed.2, která hovoří o tom, že bytové rozvodnice a rozvodnice do 25A nemusí mít hlavní vypínač. Cituji čl : Deskové rozvodnice mají být z izolantu a skříňové rozvodnice buď z izolantu nebo z ocelového plechu. Na rozvodnicích se musí zřetelně označit jednotlivé obvody pro co slouží. Každý rozváděč (rozvodnice) se musí dát samostatně vypnout (například spínačem umístěným přímo v tom zařízení nebo v téže místnosti). Tato podmínka neplatí pro bytové rozvodnice a rozvodnice do 25A s výjimkou těch případů, kde je vypínání nutné z bezpečnostních nebo z provozních důvodů. Její vypnutí se pak musí provést na předřazeném stupni v případě bytového rozváděče je to jistič před elektroměrem. Jinak se u rozváděčů instalují hlavní vypínače nebo hlavní jističe hlavně pozor u rozváděčů napájených z několika směrů nebo redundantně napájených! Elektrická zařízení uváděná do provozu po částech musí mít nehotové části zařízení spolehlivě odpojeny a zabezpečeny, aby ve stavu pod napětím nedošlo k ohrožení osob. Elektrická zařízení, u kterých se zjistí, že ohrožují život nebo zdraví osob, musí být ihned odpojena a zajištěna

23 199 Ochranná opatření (vyhláška 48/82 Sb.) pokračování Elektrická zařízení musí být ve všech svých částech konstruována, vyrobena, montována a provozována s přihlédnutím k provoznímu napětí tak, aby nebyla při obvyklém používání zdrojem úrazu, požáru nebo výbuchu. Zejména se musí učinit opatření proti dotyku nebo přiblížení k částem s nebezpečným napětím (živým částem), proti nebezpečnému dotykovému napětí na přístupných vodivých částech (například obalech, pouzdrech, krytech a konstrukcích), proti škodlivým účinkům atmosférických výbojů, proti nebezpečí vyplývajícímu z nábojů statické elektřiny, proti nebezpečnému účinku elektrického oblouku, proti škodlivému působení prostředí na bezpečnost elektrického zařízení. JH- jak jinak zajistit tyto požadavky než tím, že se elektrické zařízení v našem případě rozvaděče vyzkouší podle platných- byť (jakoby) nezávazných harmonizovaných nebo určených norem? 23 23

24 199 Ochranná opatření (vyhláška 48/82 Sb.) dokončení Elektrická zařízení musí být ve všech svých částech konstruována, vyrobena, montována a provozována s přihlédnutím k provoznímu napětí tak, aby nebyla při obvyklém používání zdrojem úrazu, požáru nebo výbuchu. Zejména se musí učinit opatření proti dotyku nebo přiblížení k částem s nebezpečným napětím (živým částem), proti nebezpečnému dotykovému napětí na přístupných vodivých částech (například obalech, pouzdrech, krytech a konstrukcích), proti škodlivým účinkům atmosférických výbojů, proti nebezpečí vyplývajícímu z nábojů statické elektřiny, proti nebezpečnému účinku elektrického oblouku, proti škodlivému působení prostředí na bezpečnost elektrického zařízení. JH- jak jinak zajistit tyto požadavky než tím, že se elektrické zařízení v našem případě rozvaděče vyzkouší podle platných- byť (jakoby) nezávazných harmonizovaných nebo určených norem? 24 24

25 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím: Číslo normy Třídící znak Název normy Platnost Poznámka ČSN ed. 2 z 9/ Elektrické instalace nízkého napětí Vnitřní elektrické rozvody PLATÍ Určená norma. Hlavně umístění rozvodnic a jejich vybavení viz výše. ČSN z 7/87 +Z1 z Rozvodná zařízení. Společná ustanovení PLATÍ Určená norma pro NV163/2002 Sb. ČSN z 7/87 +Z1 z Společná ustanovení pro elektrické stanice PLATÍ Určená norma pro NV163/2002 Sb. ČSN / Rozvodnice a elektrorozvodná jádra ZRUŠENA Nahrazena normou ČSN EN z října 2012 ČSN EN / Prázdné skříně pro rozváděče nn. Všeobecné požadavky ZRUŠENA Nahrazena normou ČSN EN z prosince

26 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím - pokračování ČSN EN z 10/ Prázdné skříně pro rozváděče nn Všeobecné požadavky PLATÍ souběžně. Nahrazena normou ČSN EN ed.2 z května 2012 ČSN EN ed. 2 z 5/ Prázdné skříně pro rozváděče nn Obecné požadavky PLATÍ Do platí souběžně s ČSN EN z 10/2004 ČSN EN / Rozváděče nn. Všeobecné požadavky na rozváděče pro distribuční transformovny ZRUŠENA Nahrazena normou ČSN EN z května 2007 ČSN EN z 11/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče ZRUŠENA Nahrazena normou ČSN EN z listopadu 2000 ČSN EN ed. 2 z 11/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče ZRUŠENA Nahrazena normou ČSN EN z října 2010 ČSN EN z 9/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče PLATÍ souběžně Nahrazena normou ČSN EN ed. 2 z května

27 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím - pokračování ČSN EN ed. 2 z 5/ Prázdné skříně pro rozváděče nn Obecné požadavky PLATÍ Do platí souběžně s ČSN EN z 10/2004 ČSN EN / Rozváděče nn. Všeobecné požadavky na rozváděče pro distribuční transformovny ZRUŠENA Nahrazena normou ČSN EN z května 2007 ČSN EN z 11/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče ZRUŠENA Nahrazena normou ČSN EN z listopadu 2000 ČSN EN ed. 2 z 11/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče ZRUŠENA Nahrazena normou ČSN EN z října 2010 ČSN EN z 9/ Rozvaděče nn Část 1: Typově zkoušené a částečně typově zkoušené rozvaděče PLATÍ souběžně Nahrazena normou ČSN EN ed. 2 z května

28 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím - pokračování ČSN EN ed. 2 z 10/ Rozvaděče nízkého napětí Část 1: Všeobecná ustanovení PLATÍ Od nahrazuje ČSN EN z 9/2010, která do té doby platí souběžně s touto normou. ČSN EN z 3/ Rozvaděče nn Část 2:Zvláštní požadavky na přípojnicový rozvod ZRUŠENA ČSN EN z 2/ Rozvaděče nn Část 2:Zvláštní požadavky na přípojnicové rozvody PLATÍ souběžně Od bude nahrazena ČSN EN Do té doby platí s ní souběžně. ČSN EN z 10/ Rozvaděče nízkého napětí Část 2: Výkonové rozváděče PLATÍ souběžně Od bude nahrazena ed.2 této normy z 5/2012 ČSN EN ed. 2 z 5/ Rozvaděče nízkého napětí Část 2: Výkonové rozváděče PLATÍ Od nahradí verzi z října Do té doby platí souběžně

29 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím - pokračování ČSN EN z 02/95 A1 05/97 A2 01/ Rozvaděče nn Část 3: Zvláštní požadavky pro rozvaděče nn určené pro instalaci do míst přístupné laické obsluze. Rozvodnice PLATÍ souběžně Harmonizovaná pro NV168 a určená pro NV163/2002Sb. ČSN EN z října Rozváděče nízkého napětí. Část 3: Rozvodnice určené k provozování laiky (DBO) PLATÍ Od nahradí verzi z 02/95. Do té doby platí souběžně. ČSN EN z února 1995 A1 09/98 ;A2 11/ Rozvaděče nn Část 4: Zvláštní požadavky pro staveništní rozvaděče ZRUŠENA Do platila souběžně s novější verzí z 5/2005 ČSN EN ed. 2 z května Rozvaděče nn Část 4: Zvláštní požadavky pro staveništní rozvaděče (ACS) PLATÍ ČSN ed. 2 ze srpna Elektrická zařízení na staveništích a demolicích PLATÍ Není určená ani harmonizovaná 29 29

30 Normy, které se přímo vztahují k rozvaděčům a rozvodnicím - dokončení ČSN EN ze září Rozvaděče nn Část 5: Zvláštní požadavky na rozvaděče určené pro venkovní instalaci na veřejných místech Kabelové rozvodné skříně (CDC) pro rozvod energie v sítích ZRUŠENA ČSN EN ed.2 z května Rozváděče nn Část 5: Zvláštní požadavky na rozváděče distribuční soustavy. PLATÍ souběžně Do platí souběžně s ČSN EN z 9/2011 ČSN EN ze září Rozváděče nn Část 5: Rozváděče pro veřejné distribuční sítě. PLATÍ Do platí souběžně s ČSN EN ed.2 května 2007 ČSN EN Z února Rozváděče nn - Část 6: Přípojnicové rozvody PLATÍ Do platí souběžně s ČSN EN z 1/

31 JH - Než se začneme podrobněji zabývat normami souboru a 61439, je nutno se nejprve zmínit o důležité a myslím dosud přehlížené normě na prázdné skříně pro rozváděče nn. Mnoho výrobců si totiž zakoupením prázdné skříně a jejím vybavením zakoupenými jističi, spínači, pojistkami apod. podle svého uvážení a znalostí myslí, že splnili požadavky řady nebo a mohou vydat prohlášení o shodě a protokol o kusové zkoušce. Jak uvidíme dále není to pravda!

32 ČSN EN ed.2 z května Třídící znak Prázdné skříně pro rozváděče nízkého napětí Obecné požadavky. Tato norma je českou verzí evropské normy EN 62208:2011. Má stejný status jako oficiální verze. S účinností od nahrazuje ČSN EN ( ) z prosince 2004, která do uvedeného data platí souběžně s touto normou. Rozsah platnosti. Tato norma je určena pro prázdné skříně před smontováním součástí rozvaděčů uživatelem. Jsou určeny pro rozváděče do 1000V AC nebo 1500 DC, které jsou vhodné pro všeobecné použití pro vnitřní i venkovní aplikace

33 ČSN EN ed.2 z května Třídící znak pokračování Termíny a definice. V normě je uvedeno 8 definic, jako například: Prázdná skříň skříň, určená pro podepření a instalaci elektrického zařízení, jejíž vnitřní prostor poskytuje vhodnou ochranu před vnějšími vlivy a specifikovaný stupeň ochrany přístupem k živým částem nebo kontaktem s nimi a před kontaktem s pohyblivými částmi; Poznámka 1: V této normě je slovo skříň používáno pro prázdnou skříň. Poznámka 2: Alternativní termíny pro skříně jsou krabice, pole, pulty nebo kryty. Třídění. Skříně jsou tříděny dle: typu materiálu izolační, kovové a kombinace izolační/kovové; způsobu upevnění stojící na podlaze, namontované na stěně, zapuštěné, namontované na stožáru; místa použití venkovní, vnitřní; stupně ochrany IP kód dle normy ČSN EN ( ) Stupně ochrany krytem (krytí-ip kód), I K kód dle normy ČSN EN ( ) Stupně ochrany poskytované kryty elektrických zařízení proti vnějším mechanickým nárazům (IK kód)

34 ČSN EN ed.2 z května Třídící znak pokračování Informace týkající se skříně, které je třeba uvést. Značení Skříň musí být možno identifikovat a umožnit tak výrobci rozváděče, aby získal od výrobce skříně příslušné informace. Tato identifikace musí obsahovat: jméno/obchodní značku nebo identifikační výrobce skříní; typové onačení nebo identifikační číslo skříně, Toto označení musí být trvanlivé a snadno čitelné a může být uvnitř skříně. Dokumentace V dokumentaci od výrobce skříně musí být uvedeny příslušné konstrukční a mechanické charakteristiky, stupeň ochrany, jmenovité izolační napětí, třídění skříně a veškeré pokyny, které jsou nutné pro správnou manipulaci, montáž, montážní a provozní podmínky skříně a odkaz na tuto normu

35 ČSN EN ed.2 z května Třídící znak pokračování 9. Typové zkoušky Zkoušené skříně se musí namontovat a nainstalovat tak, jako pro obvyklé používání podle pokynů výrobce skříní. Zkoušky se provádění na těchto vzorcích: Vzorek 1: statické zatížení, zvedání, axiální zatížení kovových vložek, stupeň ochrany před vnějšími mechanickými nárazy (IK kód), stupeň ochrany před přístupem k nebezpečným částem a vniknutím pevných předmětů nebo vody (IP kód), dielektrická pevnost, kontrola ochranného obvodu, značení; Vzorek 2: tepelná stabilita, odolnost proti teplu, odolnost proti nadměrnému teplu, vzplanutí a šíření plamene; Vzorek 3: schopnost rozptylu tepla, odolnost proti korozi, kontinuita ochranného obvodu

36 ČSN EN ed.2 z května Třídící znak dokončení JH Jak vidíme je prázdná skříň označena logem výrobce, typovým označením nebo jiným identifikačním číslem nebo označením. To však neznamená, že toto označení nahrazuje výrobní štítek rozváděče ve smyslu souboru norem nebo 61439! Výrobce prázdné skříně přece není výrobcem rozváděče jako takového! Můžeme však využít typově zkoušené prázdné skříně k legálnímu zkoušení celého rozváděče. Protože typové zkoušky prázdné skříně jsou velmi náročné, v normální firmě byť s vlastní legální výrobnou rozváděčů, vlastně nerealizovatelné. Proto je vhodné tyto zkoušky u prázdných skříní využít a vlastními silami udělat ostatní zkoušky, které jsou podle souboru norem pro zkoušení (nyní ověření) rozváděčů nutné. Problém je například ověření zkratové odolnosti. U rozvaděčů instalovaných v místě se zkratovým proudem Icw nebo Icc do 10 ka není nutno zkratovou odolnost zkoušet nebo ověřovat. V ostatních případech je možno místo zkoušky použít k ověření srovnání s referenčním návrhem buď pomocí seznamu nebo výpočtu. Většinu ostatních zkoušek, nebo chcete-li ověření návrhu je možno provést i u středního nebo i malého, normálně vybaveného výrobce rozváděčů. I když tedy využijeme možnosti využít typovou zkoušku u prázdně skříně pro náš rozváděč, není možno se spolehnout jenom na údaje z katalogu výrobce. Je nutno se s výrobcem spojit a vyžádat si od něj výsledky typové zkoušky (ověření návrhu) a tím zjistit, na co se zkouška vlastně vztahuje a jaké byly výsledky, popřípadě zkušební protokoly ve smyslu NV č. 17, příloha 3, bod 3a) až f). To ale předbíhám. Vraťme se k souboru norem

37 Hlavní rozdíly mezi souborem norem a 61439: Všechny důležité požadavky, které je možno považovat za všeobecné jsou shromážděny v části 1 souboru (ČSN EN z října 2011). Pro každý typ rozváděče je uváděna specifická norma (norma výrobku) pro konkrétní typ rozváděče. Část 2 je určena pro Výkonové rozváděče, část 3 pro Rozvaděče pro laickou obsluhu, část 4 pro Staveništní rozváděče, část 5 pro Distribuční rozváděče a část 6 pro Přípojnicové rozvody. ČSN EN je novou normu výrobku, která nahradila druhou část původní normy ČSN Pro každý typ rozváděče nn jsou nyní nutné použít pouze dvě hlavní normy pro stanovení všech požadavků a příslušných metod ověřování: Základní normu ČSN EN , uváděnou ve specifických normách jako část 1 Specifickou normu pro rozváděč uváděnou v části 2 až 6. Viz zde bod 2. Specifická norma pro rozváděče nemusí obsahovat všeobecná ustanovení. Ta jsou v části 1. Může všeobecné požadavky doplnit, ale nemůže se od nich odchylovat, pokud není ve specifické normě na rozváděče uvedeno podrobně uvedeno náležité technické opodstatnění. Soubor již nepoužívá pojmy TTA (typově zkoušený rozváděč) a PTTA (částečně typově zkoušený rozváděč). (Mimo normu ČSN EN )

38 Hlavní rozdíly mezi souborem norem a pokračování: Hlavní změnou je zavedení pojmu OVĚŘENÍ NÁVRHU ROZVÁDĚČE. Ověřování návrhu je určeno k ověření, zda návrh rozváděče odpovídá požadavkům tohoto souboru norem. Pojem Typová zkouška, je v novém souboru norem nahrazen výrazem Ověřování návrhu. Rozlišení mezi TTA a PTTA je zrušeno. Jsou zavedeny tři odlišné, avšak ekvivalentní způsoby ověřování: ověřování zkoušením ; ověřování srovnáním (porovnáním) se zkoušeným referenčním návrhem; vyhodnocením ověřování, tj. potvrzení správné aplikace výpočtů a konstrukčních pravidel, včetně použití příslušné míry bezpečnosti. Je zavedena možnost do ověření návrhu zanést i požadavek uživatele rozváděče a to tehdy, kdy uživatel požaduje, aby v náročných aplikacích byly specifikovány přísnější požadavky než jsou uvedeny v normě. Pokud se na ověřeném rozváděči provedou změny, musí být použita kapitola 10 ČSN EN pro kontrolu, zda tyto změny ovlivňují funkční charakteristiky rozváděče. Je-li pravděpodobný nepříznivý vliv, musí se provést nové ověření

39 Hlavní rozdíly mezi souborem norem a dokončení: Jak je zvýrazněno ve výše uvedeném přehledu, hlavní změnou je zavedení ověření návrhu rozváděče. Vedle obvyklého ověření zkoušením je v řadě případů možné provést ověření výpočtem nebo porovnáním. Při porovnání se vychází z již odzkoušených typů a získané výsledky je tedy možné použít i pro typy obdobné konstrukce

40 ČSN EN z října Rozváděče nízkého napětí Část 1: Všeobecná ustanovení. Tato norma je českou verzí evropské normy EN 61439:2011. Má stejný status jako oficiální verze. S účinností od nahrazuje ČSN EN z října 2010 ( ), která do uvedeného data platí souběžně s touto normou. V této normě jsou stanoveny definice a provozní podmínky, konstrukční požadavky, technické charakteristiky a požadavky na ověřování pro rozváděče nn. Tato norma platí pro rozváděče nn pouze tehdy, vyžaduje-li to příslušná norma specifická pro rozváděče

41 ČSN EN z října Rozváděče nízkého napětí Část 1: Všeobecná ustanovení. Pokračování Vztahuje se na: rozváděče, jejichž jmenovité napětí nepřesahuje V u střídavého proudu, nebo V u stejnosměrného proudu; stabilní nebo mobilní rozváděče kryté nebo nekryté; rozváděče určené pro používání v souvislosti s výrobou, přenosem, rozvodem a přeměnou elektrické energie, a pro řízení elektrických spotřebičů; rozváděče navržené pro používání ve zvláštních provozních podmínkách, například na lodích, v kolejových vozidlech, pro zařízení ve výbušných prostředích, a pro použití v domácnosti (s nekvalifikovanou obsluhou), pokud jsou splněny příslušné specifické požadavky; Doplňující požadavky pro rozváděče na lodích jsou v IEC 60092:-302 a pro rozváděče tvořící součást stroje v souboru norem IEC Elektrická zařízení strojů. Tato norma platí pro všechny rozváděče, ať jsou navrženy, vyrobeny a ověřeny jednorázově, nebo jsou plně normalizovány a vyráběny ve velkém množství

42 ČSN EN z října Rozváděče nízkého napětí Část 1: Všeobecná ustanovení. Pokračování Výrobu a/nebo montáž mohou být prováděny jinak než původním výrobcem. (viz ) JH: Připomínám co je podle čl Původní výrobce: organizace, která provedla původní návrh a přidružené ověřování rozváděče v souladu a příslušnou normou pro rozváděče a co je podle čl Výrobce: organizace přebírající odpovědnost za hotový rozváděč. Poznámka normy:výrobce rozváděče může být jiná organizace než původní výrobce. JH: Cílem tohoto příspěvku není podrobný popis konstrukčních ani technických požadavků. Na to by byl tento příspěvek příliš krátký (Norma ČSN EN má sama 130 stran!). Proto se soustředím nejvíce na rozsah potřebných zkoušek, které je nutno udělat, aby bylo možno vydat ES prohlášení o shodě. Nejlépe pro tento účel myslím poslouží tabulka na straně 85 normy v příloze D (informativní) D.1 Seznam ověřování návrhu, která mají být provedena, na které si můžeme ukázat, které zkoušky musíme provést, které můžeme převzít, nebo které můžeme vyhodnotit podle konstrukčních pravidel

43 Seznam ověřování návrhu, která mají být podle ČSN EN provedena Číslo JH Charakteristika, která má být ověřena Kapitoly nebo články normy 1. Pevnost materiálů a částí 10.2 Možnosti ověřování, které jsou k dispozici Zkouš ení Srovnání m s referenčn ím návrhem Hodn ocení Poznámka JH 1.1 Odolnost proti korozi ANO NE NE Zkouška náročnosti A nebo B 1.2 Vlastnosti izolačních materiálů: Tepelná stabilita ANO NE NE Suché teplo 70 C 43 43

44 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení Odolnost proti nadměrnému teplu, vzplanutí a šíření plamene v důsledku vnitřních elektrických jevů 1.3 Odolnost proti ultrafialovému (UV) záření ANO NE ANO Zkouška žhavou smyčkou 650 C, 850 C nebo 960 C ANO NE ANO Provádí se pouze u rozváděčů pro venkovní použití 1.4 Zvedání ANO NE NE Provádí se pouze u rozvaděčů opatřených zvedacími prostředky 1.5 Mechanický náraz ANO NE NE 44 44

45 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 1.6 Značení , 6.2, 6.3 ANO NE NE Trvanlivost se ověřuje otíráním Čl. 6.1 Výrobce musí opatřit každý rozváděč jedním nebo více štítky tak, aby byly viditelné při normálním provozu. Musí zde být uvedeno: a) Označení nebo ochranná známka výrobce; b) Typové označení nebo identifikační číslo umožňující obdržet další informace od výrobce rozváděče; c) Datum výroby; d) IEC X (specifická část X musí být uvedena. Čl Výrobce musí v dokumentaci nebo v katalozích uvést podmínky pro manipulaci, instalaci, provoz a údržbu rozváděče a zařízení v něm uvedená (JH kráceno). Čl Uvnitř rozváděče musí být možno identifikovat jednotlivé obvody a jejich ochranná zařízení. Značení musí být identické s označením použitým ve schématech. Poznámka JH: Zde zdůrazňuji ČSN EN :2011 čl. 2.1 Pokud je použita prázdná skříň odpovídající IEC a nebyla upravena tak, aby se zhoršily její funkční charakteristiky, není třeba opakovat zkoušení skříně podle JH: Trošku problém je kdo zjistí, že se zhoršily nebo nezhoršily funkční charakteristiky. Zde je nutno vždy spolupracovat s výrobcem skříně, mít od něj k dispozici jeho dokumentaci a výsledky všech zkoušek podle 10.2, protože jinak to nezjistíme. V krajním případě je nutno ve spolupráci s výrobcem skříně po provedených úpravách provést nové ověření skříně

46 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 2. Stupeň ochrany skříní 10.3 ANO NE ANO Zkoušky IP Poznámka JH: Pokud je použita prázdná skříň odpovídající IEC musí být provedeno vyhodnocení ověřování aby se zajistilo, že žádná vnější úprava, která byla provedena, nemá za následek zhoršení stupně ochrany. To, že nedošlo ke zhoršení je možno posoudit na základě porovnání se zkušebními protokoly a ostatními podklady, které jsme získali od výrobce prázdné skříně. V případě, že bylo porušeno například krytí, je nutno ověření návrhu v tomto bodě opakovat. POZOR, v případě krytí IP se jedná vlastně o ochranu před dotykem na živé části (ochrana při provozu) a jeho nedodržení může mít vážné následky. Viz čl ČSN EN : Vzdušné vzdálenosti 10.4 ANO NE NE Viz čl Musí vydržet impulzní výdržné napětí (Uimp). Měří se podle přílohy F. 4. Povrchové cesty 10.4 ANO NE NE Viz čl Musí odpovídat stupni znečištění 46 46

47 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 5. Ochrana před úrazem elektrickým proudem a integrita ochranných obvodů 5.1 Účinná spojitost mezi neživými částmi rozváděče a ochranným obvodem. 5.2 Zkratová odolnost ochranného obvodu ANO NE NE Měřící proud minimálně 10A ANO ANO NE AC nebo DC. Odpor < 10mA Zkratová odolnost ochranného obvodu se nemusí zkoušet, je-li k dispozici samostatný ochranný vodič PE a jmenovitý krátkodobý výdržný proud Icw, nebo jmenovitý podmíněný zkratový proud Icc nepřesahuje 10 ka. Viz čl ČSN EN :2011. Pro vodič PEN jsou doplňující požadavky ve čl Jinak je nutno provést ověření srovnáním s referenčním návrhem- použití seznamu viz čl , nebo výpočtem viz čl a nebo ověření provést zkouškou podle a

48 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 6. Vestavění spínacích přístrojů a součástí 10.6 NE NE ANO Splnění konstrukčních požadavků uvedených v čl. 8.5 musí potvrzeno prohlídkou původního výrobce U rozváděčů stojících na podlaze platí například podle čl : -že svorky (mimo svorek pro ochranné vodiče) musí být umístěny nejméně 0,2 m nad zemí; - ukazovací přístroje pro odečet obsluhou musí být umístěny 0,2 do 2,2 m nad základem rozváděče; - ovládací zařízení jako jsou rukojeti a tlačítka, musí být snadno ovladatelná a umístěná v oblasti od 0,2m do 2 m nad základem rozváděče. Málo používaná zařízení mohou být ve výšce do 2,2m. - Ovládače pro nouzové spínání musí být přístupné v oblasti mezi 0,8 m a 1,6 m nad základem rozváděče. Technické podmínky na EMC podle J.9.4 musí být potvrzeny prohlídkou (původního výrobce) nebo, kde je to nutné, zkouškou podle J JH Problematika EMC viz dále v této tabulce

49 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 7. Vnitřní elektrické obvody a spoje 10.6 NE NE ANO Splnění konstrukčních požadavků uvedených v čl. 8.5 musí potvrzeno prohlídkou původního výrobce -Hlavní obvody (čl ): Přípojnice (holé nebo izolované) musí být uspořádány tak, aby vnitřní zkrat nebyl pravděpodobný. Musí být a navrženy tak, aby vydržely přinejmenším zkratová namáhání omezená ochranným zařízením na straně napájení přípojnic. (JH: Kráceno a zjednodušeno). V rámci jednoho pole mohou být vodiče (včetně distribučních přípojnic) mezi hlavními přípojnicemi a stranou napájení funkčních jednotek dimenzovány na základě snížených zkratových namáhání vyskytujících se na straně zátěže příslušného zařízení jistícího před zkratem v rámci každé jednotky za předpokladu, že tyto vodiče jsou uspořádány tak, že v normálním provozu není pravděpodobný vnitřní zkrat a nejsou delší než 3 metry mezi hlavní přípojnicí a každým příslušným SCPD (SCPD=jištění před zkratem). (viz 8.6.4). JH: Příklady typů vodičům a požadavky na instalaci těchto vodičů, které vlastně nejsou chráněny před zkratem, jsou uvedeny v tabulce č.4. Například jsou-li použity holé nebo jednožilové vodiče je nutno vzájemnému dotyku vodivých částí zabránit použitím rozpěrek a pod. Pro průřez nulového vodiče N ve trojfázovém obvodu s nulovým vodičem je normálně uvažováno s tím, že proudy nulovým vodičem nepřesáhnou 50% fázových proudů. U některých aplikací kde se sčítají vyšší harmonické, je nutná dohoda mezi výrobcem a uživatelem. JH: je to například u přívodů do některých větších UPS, kde je nutno uvažovat u velkých průřezů s průřezem nulového vodiče stejným jako u fázového vodiče, u některých typů UPS i větším. -Pomocné obvody (čl ): Obecně musí být pomocné obvody chráněny před účinky zkratů, zařízení jistící před zkratem však nesmí být použito, pokud by jeho činnost mohla způsobit nebezpečí. V takovém případě musí být vodiče pomocných obvodů uspořádány tak, aby zkrat nebyl pravděpodobný (Viz a tabulka 4).Holé a izolované vodiče (8.6.3):Pro izolované plné nebo ohebné vodiče zde platí:musí být izolované na jmenovité izolační napětí; Vodiče spojující dvě připojovací místa nesmí mít žádný mezilehlý spoj, například splétaný nebo svařovaný;pájené spoje jsou dovoleny pouze v případech, kdy jsou přístroje na tento způsob připojení přizpůsobeny;obvykle má být připojen ke svorce pouze jeden vodič. Připojení dvou nebo více vodičů k jedné svorce je přípustné pouze v tom případě, kdy jsou svorky pro tento účel navrženy. (JH: kráceno, zjednodušeno)

50 Tabulka 4 ČSN ed. 2:

51 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 8. Svorky pro vnější vodiče 10.8 NE NE ANO Splnění konstrukčních požadavků uvedených v čl. 8.5 a 8.8 musí potvrzeno prohlídkou původního výrobce Článek 8.8 -Výrobce musí uvést zda jsou svorky vhodné pro připojení měděných nebo hliníkových vodičů, nebo obou druhů vodičů. - Vodiče nesmí být vystaveny namáhání, která by pravděpodobně snížila jejich obvyklou střední dobu užitečného života. -Svorky pro přívodní a výstupní nulové, ochranné a PEN vodiče musí být umístěny v blízkosti svorek pro fázové vodiče. (JH kráceno) 51 51

52 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 9. Dielektrické vlastnosti 10.9 Pro tuto zkoušku musí být všechna elektrická zařízení zapojena s výjimkou těch přístrojů, které jsou na nižší zkušební napětí, zařízení odebírající proud (např. vinutí měřících přístrojů, svodiče přepětí), v nichž by přiložení zkušebního napětí způsobilo protékání proudu, musí být odpojeno.každý obvod rozváděče musí vydržet: Dočasná přepětí. Ověřuje se výdržným napětím průmyslového kmitočtu. Přechodná přepětí. Ověřuje se impulzním výdržným napětím Výdržné napětí průmyslového kmitočtu ANO NE NE Hlavní, pomocné a řídící obvody připojená k hlavnímu obvodu, musí být podrobeny zkušebnímu napětí podle tabulky 8. V okamžiku přiložení zkušebního napětí nesmí jeho velikost překročit 50% plné zkušební hodnoty. Potom se musí postupně zvyšovat na plnou hodnotu a udržovat po dobu 5s.Pomocné a řídící obvody nepřipojené k hlavnímu obvodu, musí být podrobeny zkušebnímu napětí podle tabulky 9. JH: podle tabulky 8 je to pro jmenovité izolační napětí U i 300<Ui 690 V (tj. pro normální síť 3x230/400V) 1890V AC, pro řídící napětí do 60V je to 500V AC.Zkušební napětí AC musí mít sinusový tvar a kmitočet v rozmezí od 45 Hz do 65 Hz. Vysokonapěťový transformátor použitý pro zkoušku musí mít výstupní proud minimálně 200 ma, když jsou výstupní svorky spojeny nakrátko poté, co bylo výstupní napětí nastaveno na příslušné zkušební napětí. Přesný popis postupu zkoušky je ve čl Nadproudové relé nesmí zapůsobit a během zkoušek nesmí dojít k žádnému průraznému výboji

53 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 9.2 Impulzní výdržné napětí ANO NE ANO JH: Impulzní výdržné napětí z generátoru napěťových rázů 1,2/50µs je podle tabulky G1 pro naší soustavu 230/400V: 6 kv na začátku instalace(domovní přípojka); 4 kv na úrovni distribučního obvodu; 1,5 kv na úrovni zátěže; 0,8 kv u speciálně chráněné úrovně Těmto napětím musí odolat vzdušné vzdálenost mezi živými a neživými částmi a mezi živými částmi s různým potenciálem. Místo zkoušky impulzním výdržným napětím může původní výrobce provést podle svého uvážení alternativní zkoušku napětím průmyslového kmitočtu nebo alternativní zkoušku stejnosměrným napětím. Pro alternativní zkoušku stejnosměrným napětím musí být použit vysokonapěťový zdroj s výstupním proudem 200 ma. Jinak jsou kritéria i vyhodnocení zkoušky stejné jako u zkoušky napětím průmyslového kmitočtu. Zkouška skříní vyrobených z izolačního materiálu. Zde musí být provedena doplňující dielektrická zkouška přiložením střídavého zkušebního napětí mezi kovovou fólií položeno na vnější straně skříně přes otvory a spoje, a propojené živé a neživé část umístěné vedle otvorů a spojů. Zkušební napětí je 1,5 násobek hodnot podle tabulky 8 to je 1890*1,5=2835V. Vzdušné vzdálenosti musí být ověřeny měřením, nebo ověřením měření na konstrukčních výkresech s použitím dalších metod uvedených v příloze F

54 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 10. Meze oteplení ANO ANO ANO Norma zde rozlišuje rozváděče do 630A a do 1600A JH. Musí být ověřeno, že nebudou překročeny meze oteplení pro různé části rozváděče. Jak je vidět v řádku 10 je možno ověření provést všemi třemi způsoby: Ověřovací zkouškou Ověření srovnáním s referenčním návrhem Vyhodnocení ověřování, tj. potvrzení správné aplikace výpočtů a konstrukčních pravidel včetně příslušné míry bezpečnosti. Vhodnou metodu musí zvolit původní výrobce. U rozváděče, který je ověřen podle této norem původním výrobcem a vyroben nebo smontován jiným výrobcem, není třeba opakovat ověřování původního návrhu, pokud jsou všechny požadavky a pokyny specifikované a poskytnuté původním výrobcem splněny v plném rozsahu. V případě, že výrobce začlení vlastní úpravy, které nebyly zahrnuty do ověřování původního výrobce, je výrobce rozváděče považován ve vztahu k těmto změnám za původního výrobce. Meze oteplení podle tabulky 6 a čl Tyto meze oteplení platí pro střední teplotu okolního vzduchu do 35 C. Vestavěné součásti - podle výrobce vestavěné součásti (jsou to spínací a říddící přístroje, elektronické Svorky pro vnější izolované vodiče - 70 K (35+70=105 C) 54 podsestavy, regulátory apod.); Přípojnice a vodiče - Teplota je omezena mechanickou odolností vodivého materiálu, možným působením na sousední zařízení, dovolenou teplotou izolačního materiálu, působením teploty vodiče na přístroje k nim připojené; Ruční ovládací prostředky z kovu 50 C, jsou-li pod krytem je to 60 C; z izolantu 60 C Přístupné vnější skříně a kryty kovové povrchy 65 C; izolační povrchy 75 C. JH: V praxi to pro malého nebo středního výrobce rozváděčů znamená, že je v jeho silách provést kontrolu oteplení vlastně jen Odvozením jmenovitých hodnot pro podobné varianty ( ) a Vyhodnocením ověřování výpočtem podle způsobem zjištění oteplení uvnitř rozváděče z celkových výkonových ztrát metodou uvedenou v IEC 60890:1987 Metoda stanovení oteplení extrapolací pro PTTA. Ve článku jsou stanoveny podmínky pro výpočet oteplení rozváděčů se jmenovitým proudem do 630A a ve článku pro rozváděče do 1600A. Vypočítaná teplota vzduchu v montážní výšce kteréhokoliv přístroje nesmí překročit přípustnou pracovní teplotu okolního vzduchu uvedenou výrobcem přístroje.pro spínací přístroje nebo elektrické součásti v hlavních obvodech to znamená, že trvalé zatížení nepřesahuje jeho dovolené zatížení při vypočítané místní teplotě vzduchu a ne více než 80% jeho jmenovitého proudu (viz čl c). 54

55 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 11. Zkratová odolnost ANO ANO NE Rozváděče musí být schopné vydržet tepelné a dynamické namáhání způsobená zkratovými proudy nepřesahující jmenovité hodnoty. Poznámka normy č. 1: Zkratová namáhání mohou být snížena použitím zařízení omezující proud, příklad indukční cívkou, pojistkou omezující proud nebo jinými přístroji omezující proud. Poznámka normy č. 3: Není-li stanoveno jinak v pokynech výrobce rozváděče pro provoz a údržbu, rozváděče, které byly vystaveny zkratu, nemusí být schopné dalšího provozu bez prohlídky nebo údržby (JH: já bych spíše řekl bez důkladné opravy) provedené osobami znalými. Musí být ověřeny jmenovité hodnoty zkratového proudu (JH:Francouzské znění uvedené v národní poznámce na straně 66 pod čarou je myslím výstižnější: Musí být ověřena zkratová odolnost. Kupodivu norma zde uvádí oficiální znění jmenovitá hodnota zkratového proudu, ale v dalším textu používá znění francouzské) s výjimkou těch obvodů, které jsou z této povinnosti vyjmuty ( ). Ověřování může být provedeno srovnáním s referenčním návrhem ( a ), nebo zkouškou ( ). Pro ověřování rozváděče majícího více variant, musí být zvolena ta nejnepříznivější Obvody rozváděčů, které jsou vyjmuty z ověřování zkratové odolnosti (JH:Vidíte? Francouzské znění).: a) Rozváděče, které mají jmenovitý krátkodobý výdržný proud Icw(viz 5.3.4) nebo jmenovitý podmíněný zkratový proud Icc (viz 5.3.5) nepřesahující 10 ka; b) Rozváděče, nebo obvody rozváděčů, chráněné zařízeními omezující proud, jejichž omezený proud nepřesahuje 17 ka; c) Pomocné obvody rozváděčů napájených z transformátorů, jejichž jmenovitý výkon nepřesahuje 10 kva pro jmenovité sekundární napětí minimálně 110V, nebo 1,6 ka pro jmenovité sekundární napětí menší než 110V, a jejichž impedance nakrátko není menší než 4%. Všechny ostatní obvody musí být ověřeny. JH. Ověření zkouškou je vlastně možné jenom ve velkých zkušebnách. Pro malého a středního výrobce jsou v podstatě dostupné jenom zbývající dvě metody: Ověření srovnáním s referenčním návrhem Použití seznamu a Ověření srovnáním s referenčním návrhem Použití výpočtu. Ověřování použitím seznamu se provádí srovnáním rozváděče, který má být ověřován, s již zkoušeným návrhem za pomoci seznamu uvedeného v tabulce 13. Pokud by jakékoliv prvky určené v seznamu neodpovídaly požadavkům v seznamu a byly označeny NE, musí být použito ověření použitím výpočtu ( ) nebo zkouškou ( ). Ověřování použitím výpočtu musí být provedeno srovnáním rozváděče, který má být hodnocen, s rozváděčem, který byl již ověřen zkouškou. Hodnocení pro ověření hlavních obvodů rozváděče musí být v souladu s přílohou P. Kromě toho každý z obvodů rozváděče, který má být hodnocen, musí splňovat požadavky uvedené v položkách 6, 8, 9 a 10 tabulky 13. Pokud hodnocení podle přílohy P neprojde nebo kterákoliv z položek tabulky 13 uvedených výše, není splněna, musí být použito ověření zkouškou ( )

56 Tabulka 13-Ověření zkratové odolnosti srovnáním s referenčním návrhem: seznam ( , , ) 56 56

57 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 12. Elektromagnetická kompatibilita (EMC) , a příloha J ANO NE ANO Kompatibilita =slučitelnost Technické požadavky na EMC podle J.9.4 musí být potvrzeny prohlídkou, nebo kde je to nutné, zkouškou podle J JH:Rozváděče jsou posuzovány podle dvou hlavních kritérií. Zda a jak jsou odolné proti vnějšímu rušení a zda a jaké emise do okolního prostoru samy vyzařují. Čili, zda na své okolí působí jako zdroj rušení. Pro většinu rozváděčů v rozsahu platnosti této normy se uvažují dvě kategorie podmínek okolního prostředí a jsou označovány jako prostředí A; prostředí B. Prostředí A: síť je napájena z vn transformátoru pro průmyslový závod nebo lokalitu. Průmyslová prostředí mohou být jak vnitřní, tak venkovní. Průmyslové lokality jsou charakterizovány jednou nebo několika z následujících příkladů: průmyslové, vědecké a lékařské přístroje; velké induktivní nebo kapacitní zátěže jsou často spínány; proudy a přidružená magnetická pole jsou vysoké. Prostředí B: týká se hlavně veřejných sítí nn. Příslušná prostředí jsou lokality v obytných a obchodních prostorách a v lehkém průmyslu, jak vnitřní tak venkovní. (JH kráceno)

58 Seznam ověřování návrhu, která mají být podle ČSN EN provedena - pokračování zkouška srovnání hodnocení 12. Elektromagnetická kompatibilita (EMC) pokračování , a příloha J Výrobce musí stanovit pro které prostředí (A nebo B) je vyrobený rozváděč vhodný. J Požadavky na zkoušení. U hotových rozváděčů se nevyžadují žádné zkoušky odolnosti nebo emisí pokud jsou splněny tyto požadavky: - vestavěné přístroje a součásti odpovídají požadavkům na EMC pro stanovené prostředí; - vnitřní instalace a zapojení se provádějí podle pokynů výrobců přístrojů a součástí (uspořádání se zřetelem na vzájemné vlivy, kabely, stínění, uzemnění atd.). Ve všech ostatních případech mají být požadavky na EMC ověřeny zkouškami, jak je uvedeno v J J Odolnost J Rozváděče nezahrnující elektronické obvody. Za normálních provozních podmínek nejsou citlivé na EMC rušení a proto nejsou požadované žádné zkoušky. J Rozváděče zahrnující elektronické obvody. Zkoušení zařízení využívající obvody, v nichž jsou všechny součásti pasivní (například diody, rezistory, variátory, kondenzátory, svodiče přepětí,tlumivky), se nepožaduje. Ve všech ostatních případech musí být požadavky na EMC ověřeny zkouškami, jak je uvedeno v J (JH: kráceno a zjednodušeno) 58 58
