1 Technické prostředky pro prodlužování sběrnic - y Problém při realizaci sběrnic parametry sběrnic dané normou je možné dodržet pouze na určité délce kabelu. Parametry: elektrické a dynamické parametry, počet připojitelných zařízení (mnohdy nižší než jsou možnosti adresace). Pojem segmenty sběrnice na nich jsou parametry dodrženy, vznikají rozdělením sběrnice na samostatné celky. Prvky, které se pro tyto účely využívají: např. y (sběrnice SCSI) nebo opakovače repeatery (sběrnice síťové koaxiální kabel). Funkce ů prodloužení povolené délky kabelu tak, že se vytváří nové segmenty oddělené y, pro tyto segmenty pak platí omezení stanovená normou. Pokud by do sběrnice nebyly tyto prvky zabudovány, možná délka kabelu by byla výrazně kratší. Někteří výrobci nabízejí konvertory z jednoduchého spoje na diferenciální (tzv. SCSI opakovače repeater). 1

Pojem segmenty sběrnice na nich jsou parametry dodrženy, vznikají rozdělením sběrnice na samostatné celky. Prvky, které se pro tyto účely využívají: např.

2 Opakovač je rovněž pojem, který je využíván pro zařízení, jimiž je možné zvýšit maximální možnou délku kabelu (závisí na počtu opakovačů). Používá se tam, kde jsou dvě zařízení od sebe fyzicky vzdálena více než je povoleno normou a je nutné je propojit. Závěr: segment je kabelový spoj na obou koncích zakončený zakončovacím členem, přičemž: Několik segmentů může být propojeno expandérem. Parametry typu maximální délka nebo zatížitelnost signálů sběrnice se uplatňují na segment, nikoliv na celou sestavu. Expandéry mohou také realizovat transformaci jednoho typu spoje na jiný (jednoduchý diferenciální). Všechny segmenty propojené expandéry tvoří doménu (v segmentu nemůžeme začít číslovat znovu). Expandér propojuje dva segmenty SCSI, přičemž: Zařazení expandéru způsobuje zvýšení zpoždění, proto je vždy počet expandérů omezen. Toto omezení je pak např. definováno takto: mezi libovolné dvě zařízení mohou být zařazeny maximálně dva expandéry. 2

Závěr: segment je kabelový spoj na obou koncích zakončený zakončovacím členem, přičemž: Několik segmentů může být propojeno expandérem.

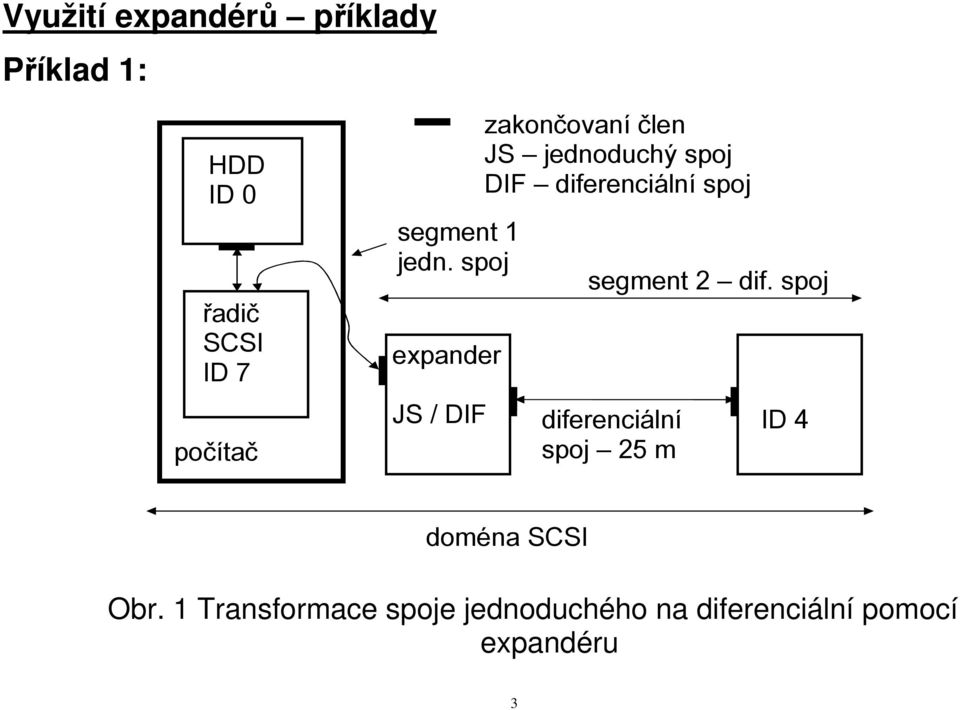

3 Využití expandérů příklady Příklad 1: HDD ID 0 řadič SCSI ID 7 počítač segment 1 jedn. spoj JS / DIF zakončovaní člen JS jednoduchý spoj DIF diferenciální spoj segment 2 dif. spoj diferenciální spoj 25 m ID 4 doména SCSI Obr. 1 Transformace spoje jednoduchého na diferenciální pomocí expandéru 3

spoj JS / DIF zakončovaní člen JS jednoduchý spoj DIF diferenciální spoj

4 Existence různých typů kabelů - technické prostředky sběrnic musí umožňovat jejich spojení. Krátký jednoduchý spoj mezi host adaptérem v počítači a expandérem, z expandéru pak diferenciální spoj délky 25 m. Příklad 2: HDD zakončovaní člen HDD skener řadič SCSI CD 4

Krátký jednoduchý spoj mezi host adaptérem v počítači a

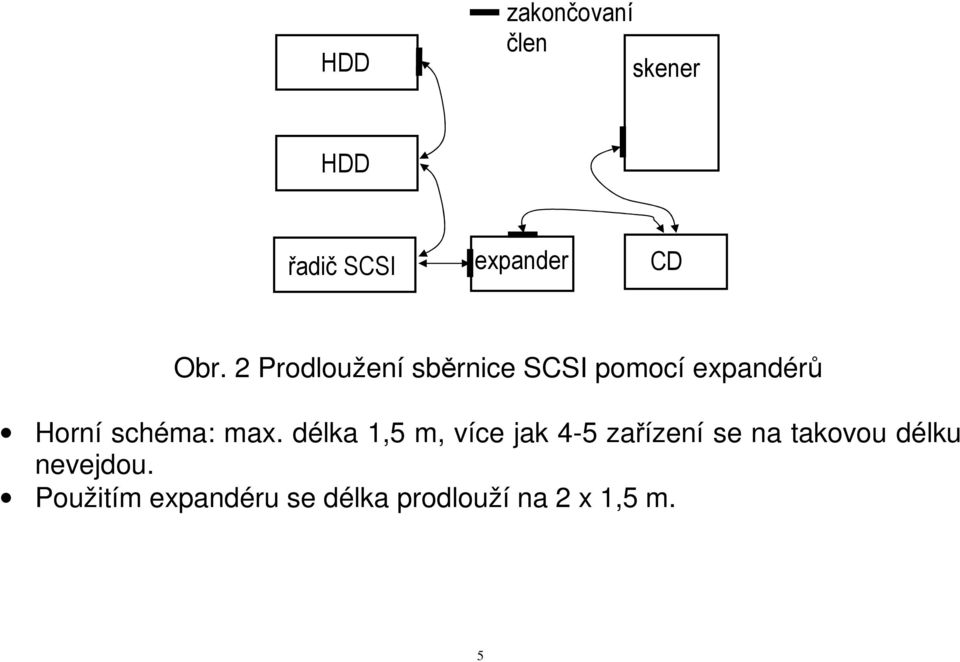

5 HDD zakončovaní člen skener HDD řadič SCSI CD Obr. 2 Prodloužení sběrnice SCSI pomocí expandérů Horní schéma: max. délka 1,5 m, více jak 4-5 zařízení se na takovou délku nevejdou. Použitím expandéru se délka prodlouží na 2 x 1,5 m. 5

max. délka 1,5 m, více jak 4-5 zařízení se na takovou

6 Další možnosti využití expandérů pro prodloužení sběrnice SCSI Prodloužení se realizuje pomocí diferenciálních spojů. Pokud jsou spolu spojeny dva expandéry a mezi nimi není žádné další zařízení SCSI, pak spoj mezi nimi může být dlouhý až 25 m. Spoj vedený z počítače (host), na nějž se napojují jednotlivé expandéry se označuje jako páteřní spoj. Alternativa propojování různých typů kabelů s využitím prostředků dodávaných komerčně (y) je netypická (nebyla k vidění např. u sběrnice IBM 360). 6

m. Spoj vedený z počítače (host), na nějž se napojují jednotlivé expandéry se označuje jako páteřní spoj.

7 ID 3 ID 8 ID C počítač ID 7 ID 2 ID 1 ID 6 ID 5 ID B ID A ID 0 ID 4 ID 9 řadič SCSI ID 7 zakončovaní člen Diferenciální spoj 25m Obr. 3 Využití páteřního spoje pro prodloužení spoje SCSI 7

8 Z tohoto páteřního spoje jsou realizovány odbočky pomocí expandérů. Jiná možnost: využití sériového spoje pro propojení dvou expandérů. řadič SCSI ID 7 Par_Sp sériový adaptér spoj řádově stovky m Ser_Sp ID 1 počítač Par_sp ID 0 Ser_sp sériový spoj Par_sp paralelní spoj Zakončovaní člen sériový adaptér Obr. 4 Konfigurace se sériovým propojením dvou expandérů 8

řadič SCSI ID 7 Par_Sp sériový adaptér spoj řádově stovky m Ser_Sp ID 1 počítač Par_sp ID

9 Jsou povoleny všechny konfigurace typu strom a řetěz - nesmí být překročen maximální povolený počet expandérů. Nejsou povoleny konfigurace typu smyčka nebo takové, kdy mezi dvěma prvky existují alternativní cesty. 9
