1 Aktivní prvky: přepínače 1

2 Přepínače část II. Předmět: Počítačové sítě a systémy Téma hodiny: Aktivní prvky přepínače část II. Třída: 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook

3 Přepínače část II. Připomenutí: Hlavními prvky počítačové sítě jsou klientské stanice a server, dále tiskárny, scannery a další HW vč SW. Počítačová síť vznikne vzájemným propojením těchto prvků, k tomu nám slouží prvky sítí. Aktivní prvky představují prvky sítí, které přenášený signál upravují (mění) a hlavně zesilují, zvětšují tak použitelnou vzdálenost přenosového média (kabelu). Mezi aktivní prvky patří síťové karty (NIC), opakovače (repeater), rozbočovače (hub), převodníky (transceiver, converter), mosty (bridge), přepínače (switch), směrovače (router), brány (gateway), modemy, přístupové body (access point), klientské stanice, všechny servery, disková pole, datová úložiště (NAS) a jiné. 3

4 Switch: Přepínače část II. (přepínač) jde o aktivní prvek sítě, sloužící k propojení segmentů sítě, čímž vytváří síť, provádí filtraci a přepínání rámců na základě cílové MAC adresy rámce, čímž snižuje zatížení sítě, díky bufferování dokáže propojit části sítě s jinými přenosovými rychlostmi, odděluje komunikaci stanic od zbytku sítě a je základním prvkem pro vytváření virtuálních sítí. Rozmístění sítě se naučí z provozu a ke svým portům si přiřadí MAC adresy počítačů v dané části sítě, čímž si vytváří tabulku MAC adres. Pracuje na druhé (linkové, spojové) vrstvě ref. ISO/OSI modelu. Jedná se o vyšší zařízení s určitou inteligencí. Jde o vysokorychlostní multiportový most, umožňující současnou komunikaci mezi 2 porty. Full duplex. 4

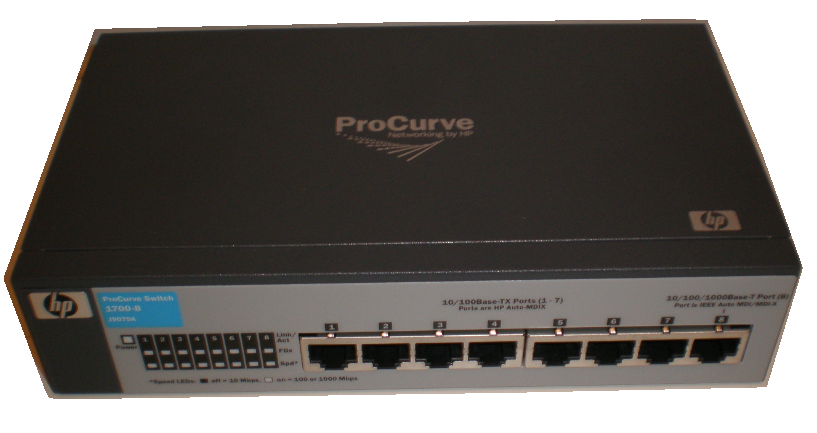

5 Switch: Přepínače část II. SWITCH

6 Switch: Přepínače část II. VLAN (Virtual Local Area Network ) virtuální lokální sítě jedná se zdánlivé počítačové sítě z hlediska fyzické topologie lokální sítě, resp. tato síť umožňuje propojit klientské stanice do jedné sítě bez ohledu na jejich skutečné umístění a to jak v rámci sítě LAN, tak i v rámci vnějších uživatelů, kteří se do sítě připojují prostřednictvím Internetu. Klientské stanice vytvářející virtuální síť komunikují jako by byly na jedné fyzické síti, resp. nejsou omezovány problémy fyzického umístění, ani v případě přesouvání či přidávání jednotlivých uživatelů v rámci VLAN. Samozřejmě že v rámci jedné fyzické sítě může existovat hned několik VLAN a dokonce může jedna stanice patřit současně do několika VLAN. 6

7 Switch: Přepínače část II. Základním stavebním kamenem VLAN jsou switche. VLAN se chová jako jediná doména pro šíření broadcastu, resp. je přepínaná síť switchi dále segmentována do domén z hlediska broadcastových rámců, které díky tomu zůstávají v dané VLAN. Typy VLAN dle členství: 1) VLAN založená na portech VLAN je vytvořená na definovaných portech (klientských stanic připojených na portech) 1 či více switchů. Často používané a jednoduché řešení. Nelze použít stejný port switche pro různé VLAN. Nutná manuální rekonfigurace VLAN při přemístění uživatele na jiný port. Stanice nemůže být v různých VLAN. Minimální bezpečnost. 7

8 Přepínače část II. Switch: 2) VLAN založená na MAC adresách VLAN je vytvořená na základě přiřazených MAC adres. Při velkém počtu uživatelů dochází ke snížení propustnosti sítě. Lze monitorovat pohyb stanice. Lze použít stejný port switche pro různé VLAN. Stanice může být v různých VLAN. Malá úroveň bezpečnosti. 3) VLAN založená na síťové vrstvě VLAN je vytvořená na základě protokolové architektury (TCP/ IP, Novell NetWare či AppleTalk), stanice však mohou být připojené ke stejnému fyzickému segmentu. Nebo lze VLAN vytvořit seskupením subnetových IP adres. Lze monitorovat pohyb stanice. Lze použít stejný port switche pro různé VLAN. Stanice může být v různých VLAN. Minimální bezpečnosti. 8

9 Switch: Přepínače část II. 4) VLAN založená protokolové politice jako předchozí s tím, že lze sdružit uživatele různých protokolových struktur. Vše ostatní stejné jako 3). 5) VLAN založená na multicastu VLAN je vytvořená stanicemi se skupinovou adresou, resp. multicast určuje členství i ve VLAN. Rámce jsou však zasílány skupině nikoliv jednotlivým stanicím. Vše ostatní stejné jako 3). 6) VLAN založená na politice VLAN je vytvořená na základě kriteriální politiky, nejvyšší stupeň VLAN. Rámce jsou v přepínané síti sledovány a členství se mění na základě rámců generovaných stanicemi. Úroveň bezpečnosti a vlastnosti VLAN lze nastavit. 9

10 Přepínače část II. 10

11 Přepínače část II. 11

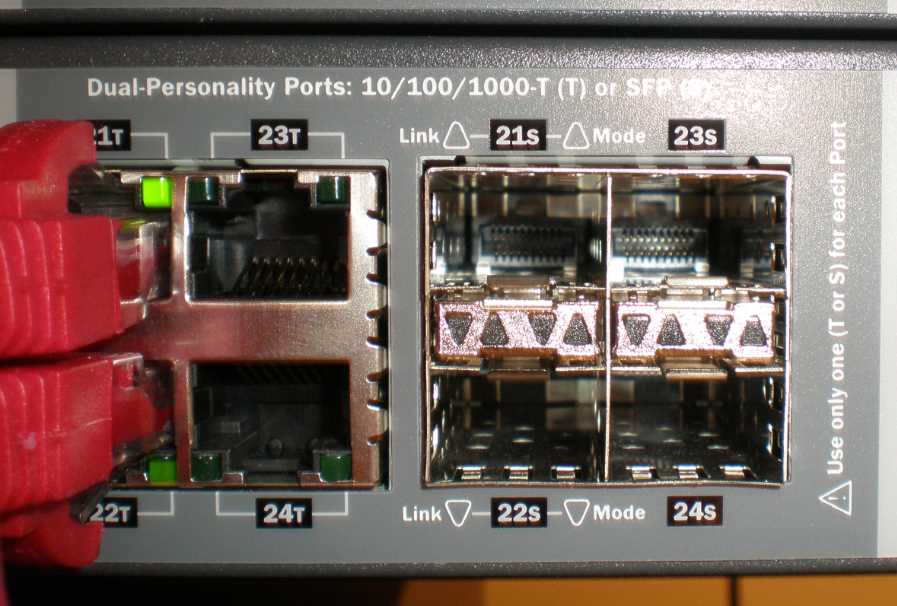

12 Přepínače část II. 12

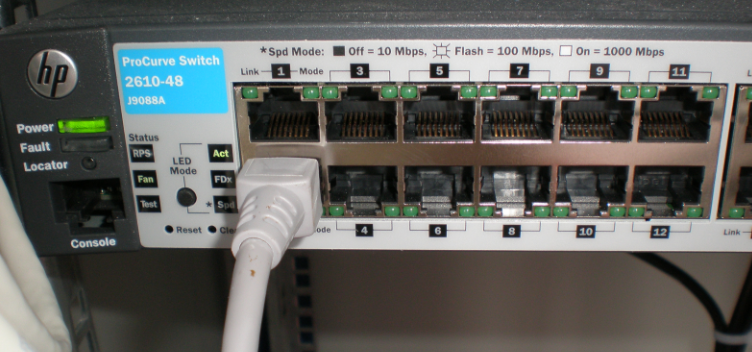

13 Přepínače část II. 13

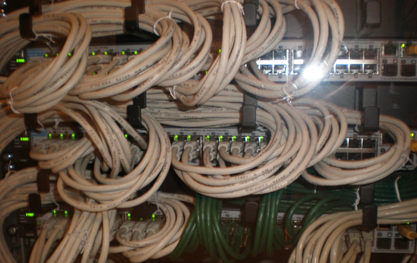

14 Přepínače část II. 14

15 Přepínače část II. Vysvětlete hlavní myšlenku VLAN: Nad výsledky odborně diskutejte s vyučujícím. 15

16 Přepínače část II. Porovnejte jednotlivé typy VLAN: Nad výsledky odborně diskutejte s vyučujícím. 16

17 Dotazy Děkuji za pozornost. Ing. Fales Alexandr 17

18 Zdroje informací Literární publikace: PUŽMANOVÁ, R. Moderní počítačové sítě oa A do Z. 2. akt. vyd. Brno: Compouter Press, ISBN: s. 430 TRULOVE, J. ZNAMEŇÁČEK, T. Sítě LAN. 1. vyd. Praha: Grada, ISBN: s. 384 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 18
