přenosové rychlosti v počítačových sítích útlum

Transkript

1

2 přenosové rychlosti v počítačových sítích útlum větší pro vyšší frekvence zvyšuje se s rostoucí délkou kabelu odolnost vůči rušení (interference) přeslechy (crosstalks)= přenášený signál může ovlivňovat rovnoběžné vodiče

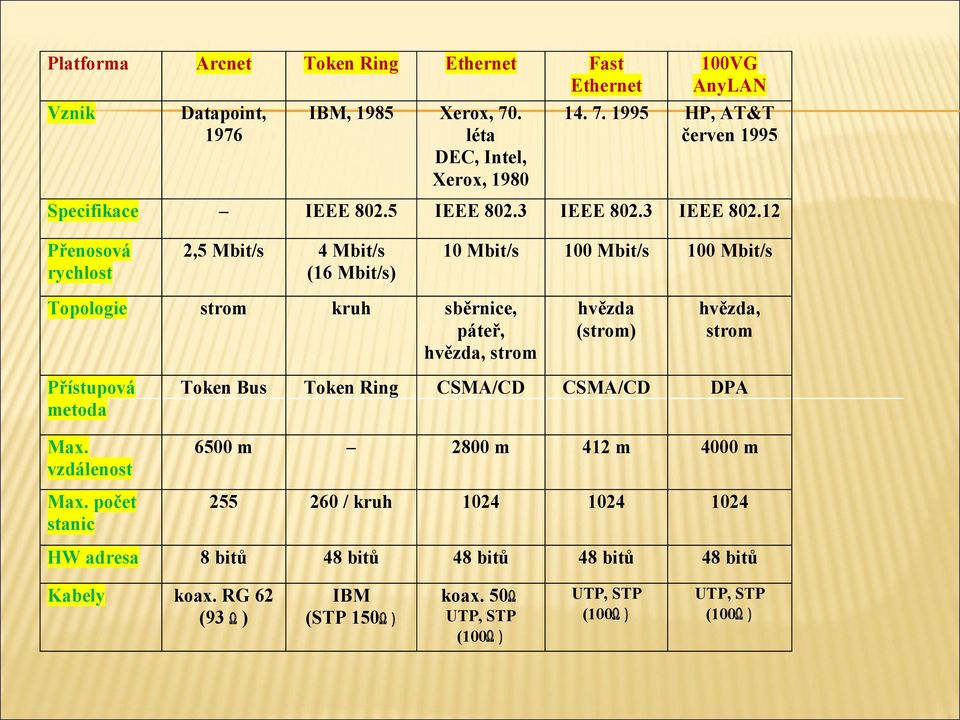

3 Platforma Arcnet Token Ring Ethernet Fast Ethernet VG AnyLAN HP, AT&T červen 1995 Datapoint, 1976 IBM, 1985 Xerox, 70. léta DEC, Intel, Xerox, 1980 Specifikace IEEE IEEE IEEE IEEE Přenosová rychlost 2,5 Mbit/s 4 Mbit/s (16 Mbit/s) 10 Mbit/s 100 Mbit/s 100 Mbit/s Topologie strom kruh sběrnice, páteř, hvězda, strom hvězda (strom) hvězda, strom Přístupová metoda Token Bus Token Ring CSMA/CD CSMA/CD DPA Max. vzdálenost 6500 m 2800 m 412 m 4000 m Max. počet stanic / kruh HW adresa 8 bitů 48 bitů 48 bitů 48 bitů 48 bitů koax. RG 62 (93 Ω ) IBM (STP 150Ω ) koax. 50Ω UTP, STP (100Ω ) UTP, STP (100Ω ) Vznik Kabely UTP, STP (100Ω )

4 signál = rozdíl potenciálů mezi středním vodičem a opletením (stíněním) fyzikální podstata stínění: náboj se rozloží rovnoměrně po povrchu vodiče = stínění, které se vodivě spojí se Zemí =uzemní = vše, co je takto spojeno se Zemí má potenciál 0V

5 Centrální (datový) vodič Měkká (vnitřní) izolace nepovinné zpravidla hliníková fólie uzemní se Splétané stínění oddělení centrálního vodiče od opletení provedení: PE nebo teflon (Fóliové stínění) zpravidla měděný splétaný nebo plný průměr má vliv na útlum signálu jakási síťka uzemní se spolu s fóliovým stíněním tvoří druhý nesymetrický vodič ochrana před EMI Vnější izolace plenum = žáruvzdorná: teflon, kynar non plenum: upravený PE nebo PVC

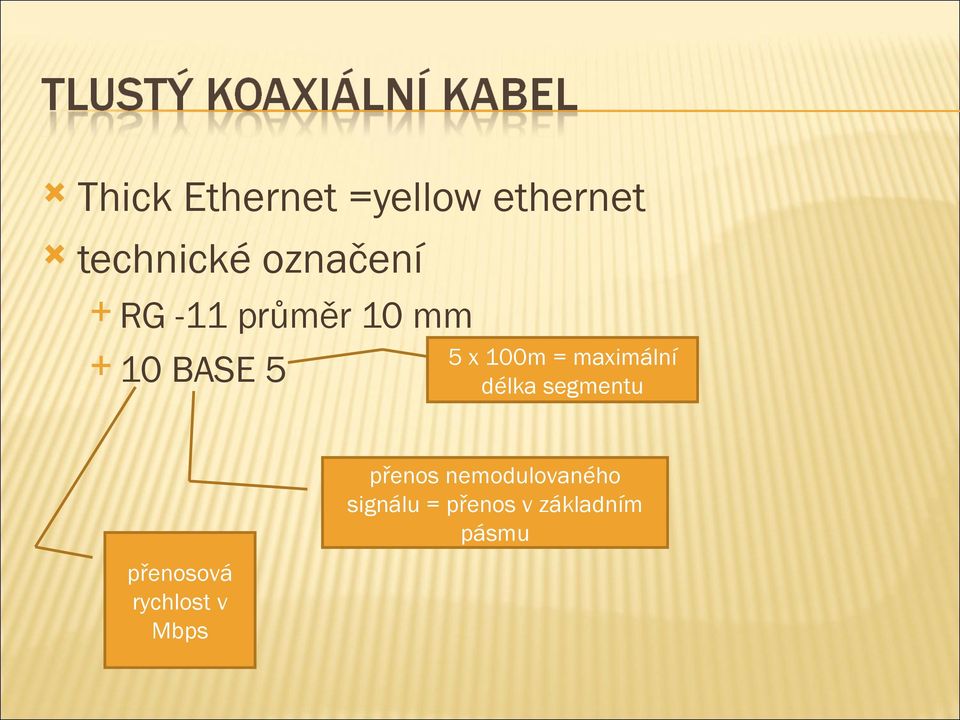

6 Thick Ethernet =yellow ethernet technické označení RG -11 průměr 10 mm 5 x 100m = maximální 10 BASE 5 délka segmentu přenos nemodulovaného signálu = přenos v základním pásmu přenosová rychlost v Mbps

7 výchozí varianta ethernetu Transceiver = rozbočovací prvek s veškerou elektronikou drop cable: transceiver stanice

8

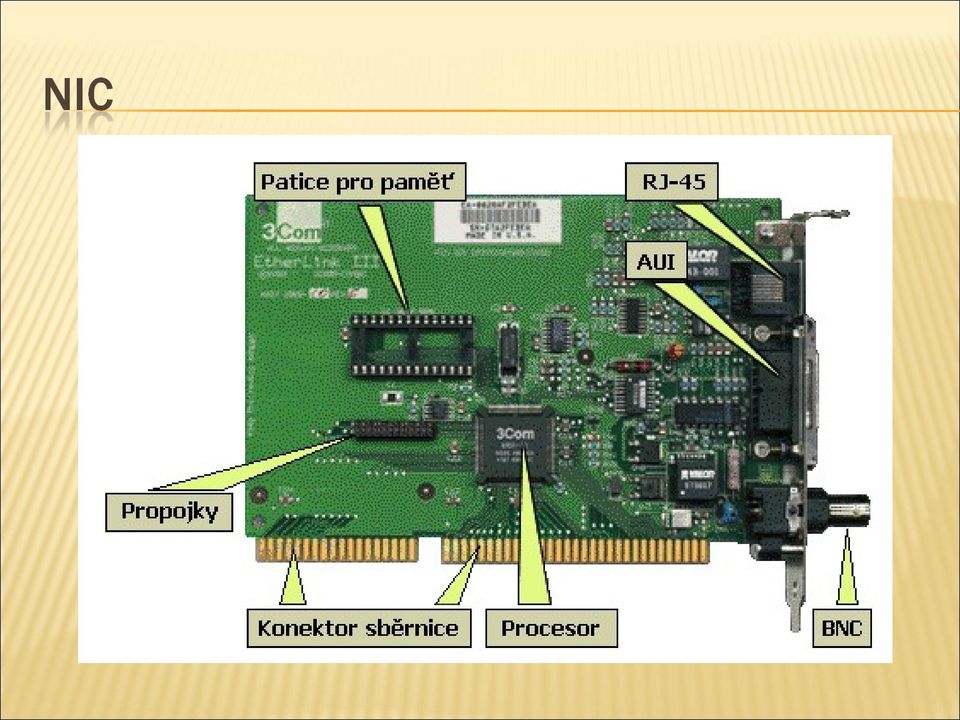

9

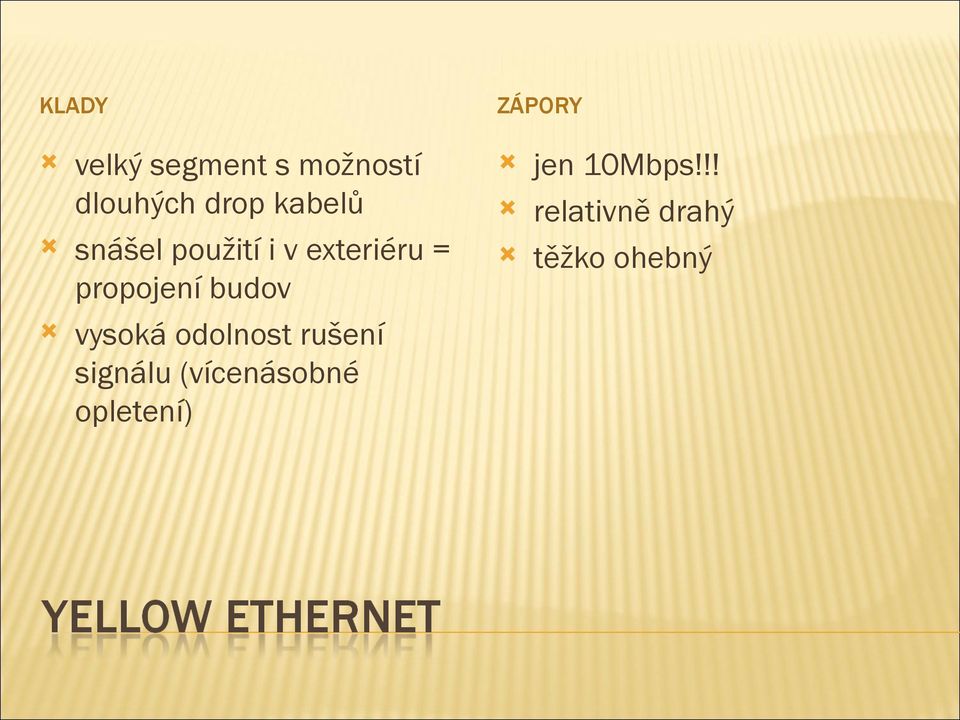

10 KLADY velký segment s možností dlouhých drop kabelů snášel použití i v exteriéru = propojení budov vysoká odolnost rušení signálu (vícenásobné opletení) ZÁPORY jen 10Mbps!!! relativně drahý těžko ohebný

11 Thin Ethernet délka segmentu 175 m zaokrouhleno na stovky 10 BASE 2 metrů struktura kabelu stejná zpravidla jednoduché opletení event. doplněné hliníkovou fólií ve srovnání s tlustým koax. kabelem je méně odolný rušení

12 kabel zakončený bajonetovým uzávěrem BNC T- konektor, kterým se připojuje uzel umožňuje rozbočení přímo na koaxiálním kabelu

13

14

15

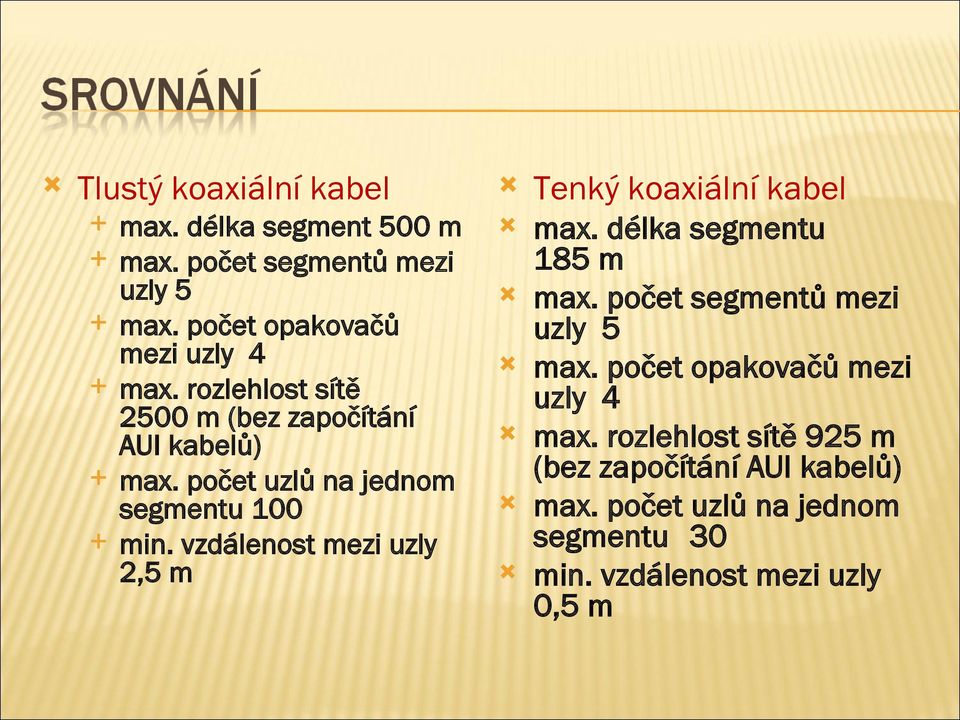

16 Tlustý koaxiální kabel max. délka segment 500 m max. počet segmentů mezi uzly 5 max. počet opakovačů mezi uzly 4 max. rozlehlost sítě 2500 m (bez započítání AUI kabelů) max. počet uzlů na jednom segmentu 100 min. vzdálenost mezi uzly 2,5 m Tenký koaxiální kabel max. délka segmentu 185 m max. počet segmentů mezi uzly 5 max. počet opakovačů mezi uzly 4 max. rozlehlost sítě 925 m (bez započítání AUI kabelů) max. počet uzlů na jednom segmentu 30 min. vzdálenost mezi uzly 0,5 m

17 klady levnější než 10 BASE 5 lehčí ohebnější rozbočení pomocí Tkonektorů = nejsou potřeba samostatné transceivery kromě dat je vhodný pro TV signál zápory menší odolnost vůči rušení málo odolný na mechanické poškození mechanické rozpojení způsobí nefunkčnost celé sítě

18 Twisted Pair symetrické vedení: signál = rozdíl potenciálů mezi vodiči v páru tj. napětí mezi vodiči ochrana: proti vnějším vlivům: vodiče jsou blízko sebe a proto lze předpokládat, že se na obou naindukuje stejná hodnota napětí proti vyzařování: překroucení způsobí, že vektory elektromagnetického pole se vzájemně odčítají nutno dodržet pravidelnost zkroucení (cca 7 až 10 cm)

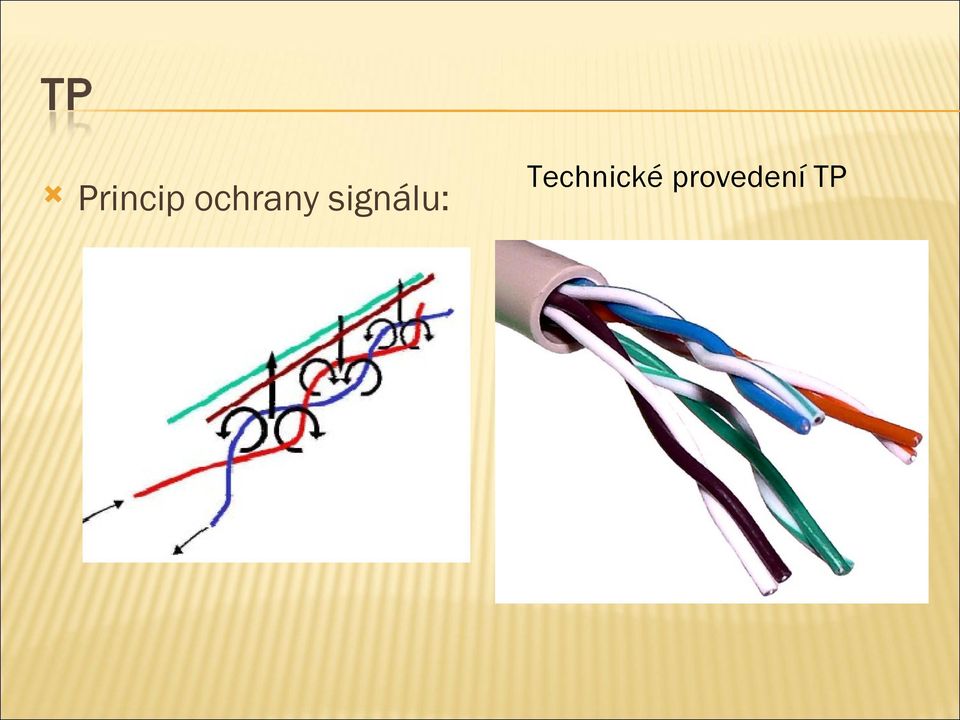

19 Princip ochrany signálu: Technické provedení TP

20

21

22 Pozor!!! O něco menší konektor s pouze 6 piny!!!

23 snadné připojování jednotlivých zařízení snadná diagnostika závad ve dvoubodovém zapojení využití i pro jiné rozvody, např. telefony odolnost vůči EMI (zvláště STP) snadná instalace cena větší citlivost na šum u STP než u koaxiálního kabelu kratší délka spoje bez nutnosti regenerace signálu s STP je obtížnější práce a je silnější

24 Předpokládáme výrobu kabelu UTP Cat 5e Kabel provedení drát není určen pro manipulaci s ním, např. umístění do lišt provedení lanko připojení komponent, se kterými se manipuluje (notebook) konektor (podle provedení kabelu) krytka konektoru krimpovací kleště

25

26

27

28

29

30

31

32

33 Norma Ethernetu při použití TP = pomalý ethernet UTP nebo STP kategorie 3: piny 1,2 vysílaní, 3,6 příjem fyzická topologie STAR nebo TREE multiportový opakovač (repeater) = HUB typicky dvoubodový spoj rozbočení signálu (nelze na TP dělat odbočky jako na koaxiálním kabelu) broadcast = kopíruje příchozí signály na všechny ostatní porty broadcastová doména kolize = signál je současně na přijímacích i vysílacích párech

34

35

36 překročení délky kabelu (max. 100 metrů) nadměrně elektricky rušivé prostředí použít STP špatně vytvořené koncovky RJ-45 nebo špatně fungující zásuvka, event. spojka (prohození kabelů: v rámci páru nebo mezi páry apod.) potíže s použitím přímého a kříženého kabelu přeslechy (crosstalks) příliš rozvinuté páry před koncovkou, které se vzájemně ovlivňují špatný dotek ( docvaknutí koncovky)

37
