1 Technická specifikace stroje WEINIG UNICONTROL 6 PCNC Číslo stroje: Rok výroby: 12/2004, uvedení do provozu 1/ stroj bude v provozu až do poloviny 12/2011- je možno jej do té doby kdykoli vidět - stroj je vybaven německými nástroji GOLD IV78, IV92 a nástroji VYDONA pro kastlová okna - stroj je vybaven připojením k on-line řízení KLAES, všechny profily už jsou v Klaesu naprogramovány - podpora při rozjezdu výroby ze strany dosavadního uživatele - servis, dodávky ND a náhradních nožů do nástrojů zajištěn z tuzemska WEINIG automatické zařízení pro výrobu oken UNICONTROL 6 PCNC = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = UC 6 Weinig nabízí více : - perfektní profily a povrchy - nejkratší přípravné časy - rychlá amortizace - kvalifikované školení - financování - CE norma - celosvětově rozšířený servis náhradních dílů - vysoká přeprodejní hodnota... a zkušenosti z dodaných profilovacích automatů

2 2 K výrobě jednotlivých dílců a elementů v rámovém způsobu výroby a v sériové výrobě. Všeobecný popis výbavy stroje: 1 Ovládací panel 2 Délkový doraz (CNC řízený) 3 Automatická výměna kontraprofilu 4 Zkracovací pila 5 Čepovací vřeteno (NC-řízení) 6 Automatické předávání dvojice dílců 7 Profilovací vřeteno (stejnoběžné vřeteno) 8 Profilovací vřeteno (NC-řízení) 9 Pofil. frézovací agregát - shora 10 Profilovací vřeteno 11 Posuv 12 Přítlačné pravítko pro rozdílné šířky dílců

3 3 Výkonové údaje Výkon zařízení je závislý na osazení nástroji a druhu výroby. Pro standardní okno s následujícími parametry činí výkon cca 100 dílců/hodinu při technické využitelnosti 80 % podle směrnicevdma a VDI 3123 (1998). Velikost okna cca 1,2 m 2 (max. délka dílce 1500 mm) 4 rámové dílce, 4 křídlové dílce 100 % možnost obrábění dvou dílců na čepovacím vozíku najednou bez průchodů pro vyfrézování kontrů Posuv příčné opracování 5 m/min. Posuv podélné opracování 10 m/min. Tento výkon může kolísat v závislosti na kombinacích výroby. Všechny dále uváděné výkonové údaje lze ověřit a samostatně dojednat v souvislosti s osazením nástrojů, s průchody strojem pro kontry a způsobem výroby. Ve výkonových údajích se nepočítá se šikmými dílci. Technická data Pracovní šířka: mm Pracovní výška: mm (+ dodatečně dodané doplňky pro výrobu IV92) včetně 4-stupňového kontru 75 mm, otočitelného 4 x 90 o kontr není pneumaticky řízený při výrobě šikmých oken nelze ve spojení s průměrem nástroje 360 mm Přídavné dřevěné kontry Přídavné držáky kontrů Rozměry dílců jsou závislé na vybavení stroje, druhu výroby a osazení nástroji. Konečná definice rozměrů dílců je možná teprve po obdržení a prověření kompletních a konečných výkresů osazení. Příčné opracování Posuv stolu Výkon motoru Posuvová rychlost při řezání, profilování a ve zpětném chodu přednastavena na Upnutí dílců pomocí dvou upínacích čelistí, ovládaných dvěmi bezpečnostními upínacími válci zabudovanými pod stolem 0,3 kw (0,4 PS) 3 25 m/min Dávkování dvou dílců současně : pro zavážení jednoho nebo dvou dílců současně. S příčným rozdělováním a zadržovacím systémem. 1. dílec (ležící na dorazu): šířka dílce min. 55 mm / max. 90 mm 2. dílec: šířka dílce max. 130 mm Při opracování dávky 2 dílců musí střed upínací čelisti ležet nad dotekovou spárou dílců.

4 4 Délka dílců min : cca 275 mm + 1x délka koncového profilu při průměru nástroje 320 mm podélné opracování : cca 410 mm Délkový doraz CNC řízený, montován na čepovacím stole, včetně polohování zkrac. pily integrovaného v řízení Max. krácená délka 3500 mm Zařízení pro výrobu šikmých oken: - výkyvný délkový doraz ± 60 se zřetelným ukazatelem hodnoty úhlu v PC-panelu a pneumatickou fixací - posuvná kontrališta - speciální přítlak pro výrobu zkosených dílců Omezení: Tloušťka dřeva max. 120 mm při poloze -60 : šířka dílce max. 110 mm při délce čepu 80 mm, popř. max. 150 mm při kontraprofilech. Agregát zkracovací pily (poz. A) 3 kw (4 PS) 40 mm 2800 ot./min. 400 mm Osové přestavení manuální s mechanickým číslicovým ukazatelem. Radiální přestavení, pneumaticky ovládané 8 pozic na revolveru např. pro zaoblení hran shora Laserový světelný paprsek k označení odřezaného kusu

5 5 Čepovací a rozporovací hřídel (poz. C) Upínací délka Osové přestavení (při základním postavení 5 mm pod stolem) Rychlost přestavení Základní postavení pod stolem Radiální přestavení 11 kw (15 PS) 50 mm 320 mm 3500 ot./min. 320 mm 254 mm NC osa 50 mm/s 5-10 mm pevné Podélné opracování POSUVOVÝ SYSTÉM Průběžný, bezřetězový posuv gumovými válci s malou roztečí Zavěšený na sloupovém nosníku, odklopitelný pro snadnou výměnu nástrojů. Dva pneumaticky nahoru/dolů ovládané posuvové válce v podávacím prostoru. Výkon motoru 1,1 kw (1,5 PS) Rychlost posuvu, mechanicky regulovatelná 6-12 m/min. Rozteč posuvových válců 120 mm Šířka posuvových válců 30/50 mm posuvových válců 95 mm Výškové přestavení posuvu ruční

6 6 STOJAN STROJE, STOLY A DORAZY Těžké těleso stroje z litiny, nedeformovatelné a tlumící vibrace. Vkládací segmenty z HGW proti profilovacím hřídelím nastavitelné k nástrojům. Výška stolu Zařízení k ofukování celého prostoru stolu. Pravítka vpravo z HGW Úběr třísky vpravo Přítlačné pravítko vlevo s nastavováním pro rozdíly v šířce dílců do 100 mm. 960 mm výška 90 mm 0,5 mm Ofrézovávací vozík k ofalcování vnějšku slepených křídel s šířkou rámu menší než 500 mm. Automatické pneumatické upínání. Minimální výška rámu (od vodícího pravítka po unašeče) 450 mm. 6 posuvových válců na vstupu taktovatelných nahoru/dolů pro rychlejší a kratší průběh ofrézovávání Stejnoběžné vřeteno svislé, vpravo (poz. D) Pro ofrézování okenních křídel bez vytrhávání Rozměr křídla, min mm Radiálně seřiditelné nastavovacím šroubem. Axiálně fixní, vč. otočného spínače pro protiběžné frézování. Min. průměr nástroje Upínací délka Základní postavení pod stolem Počet pozic nástroje 1 7,5 kw (10 PS) 50 mm 6000 ot./min. 112 mm 232 mm 120 mm 5-10 mm

7 7 Profilovací vřeteno (poz. E) Min. průměr nástroje Upínací délka Osové přestavení (při základním postavení 5 mm pod stolem) Rychlost přestavení Základní postavení pod stolem 2 posuvové válce proti hřídeli axiálně pneumaticky ovládané 11 kw (15 PS) 50 mm 6000 ot./min. 140 mm 232 mm 320 mm 254 mm NC osa 50 mm/s 5-10 mm 2 pozice Vedení příček skládající se z: - vodící lišty v dorazu (prostor stejnoběžného vřetena) - lišty pro oporu příček shora v prostoru profilovacího vřetena a profil. frézovacího agregátu svislého vpravo

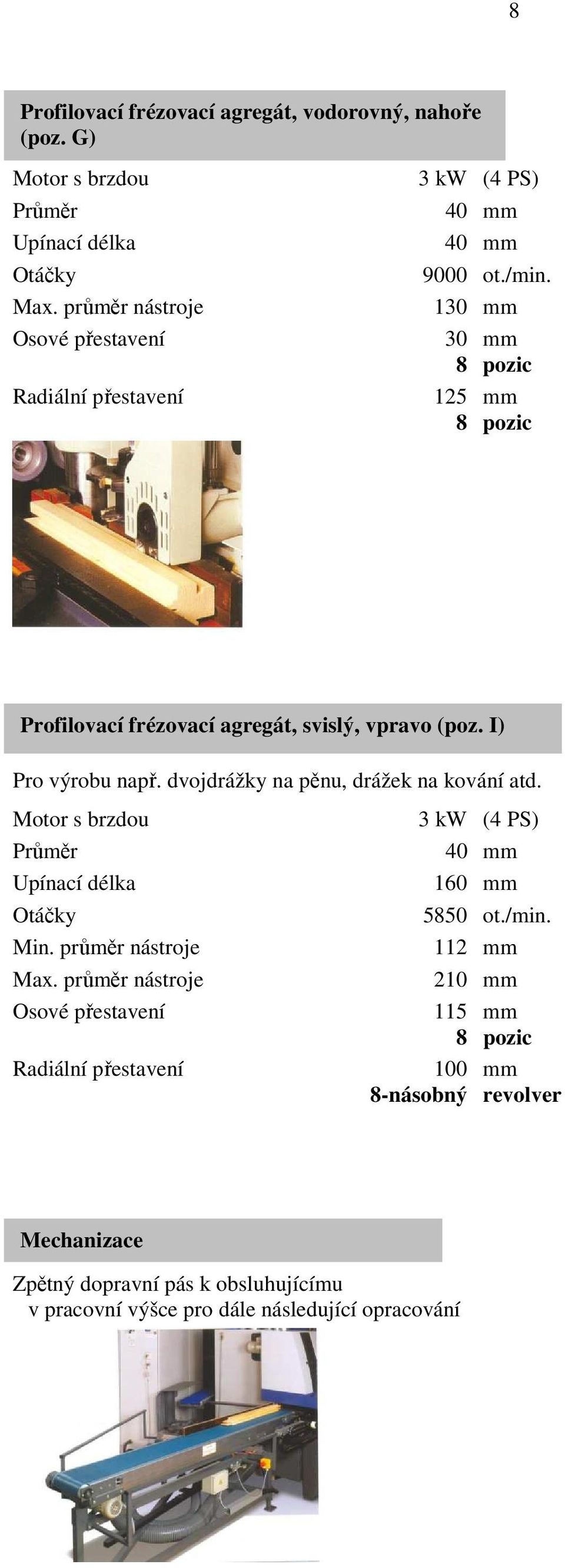

8 8 Profilovací frézovací agregát, vodorovný, nahoře (poz. G) Upínací délka Osové přestavení Radiální přestavení 3 kw (4 PS) 40 mm 40 mm 9000 ot./min. 130 mm 30 mm 8 pozic 125 mm 8 pozic Profilovací frézovací agregát, svislý, vpravo (poz. I) Pro výrobu např. dvojdrážky na pěnu, drážek na kování atd. Upínací délka Min. průměr nástroje Osové přestavení Radiální přestavení 3 kw (4 PS) 40 mm 160 mm 5850 ot./min. 112 mm 210 mm 115 mm 8 pozic 100 mm 8-násobný revolver Mechanizace Zpětný dopravní pás k obsluhujícímu v pracovní výšce pro dále následující opracování

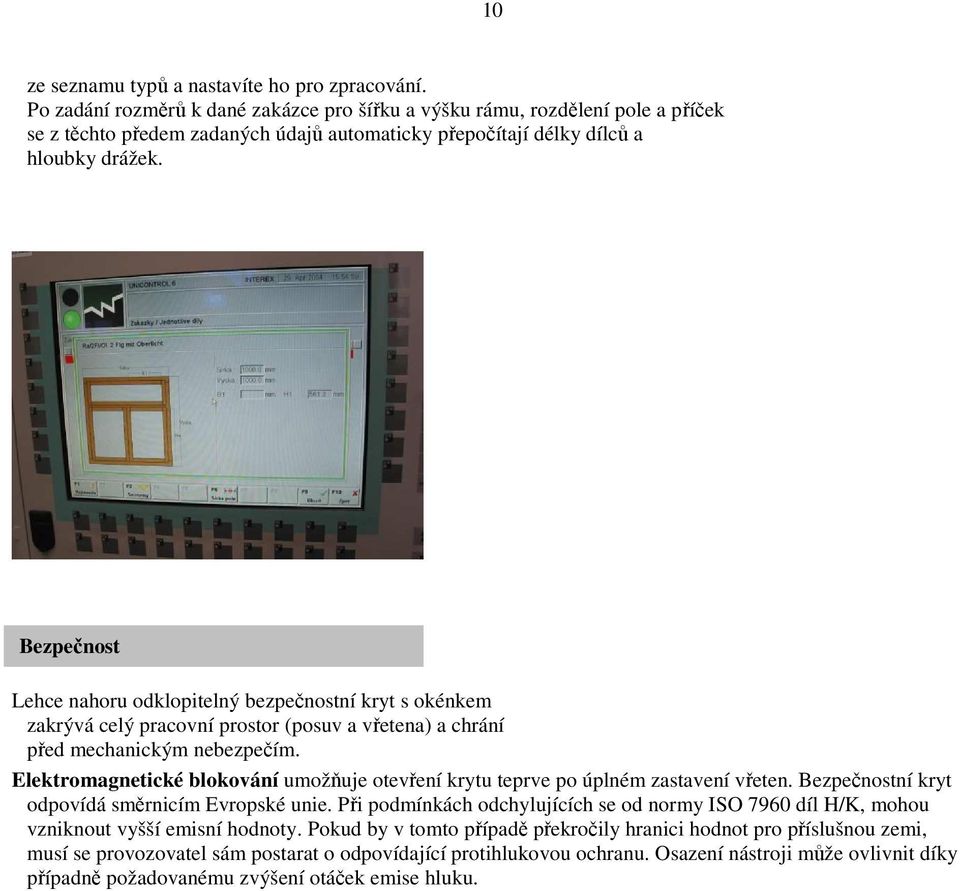

9 9 Elektrická výbava stroje Provozní napětí 400 V (rozsah napětí V), 50 Hz Elektrické provedení podle DIN VDE 0113, elektrická výbava průmyslových strojů podle EN60204, IEC Další elektropředpisy nejsou zohledňovány. Rozvodná skříň odděleně od stroje Vzdálenost rozvodná skříň stroj: 3 m Obsluha stroje - Průmyslové PC s Windows, PC-řízení/NEXUS - Počítač: - fóliová klávesnice - USB - port - TFT barevná obrazovka - síťová karta ( 10/100 megabit / TCP/IP ) - modem - Programování: - programování dílců a polohy nástrojů pomocí grafických dialogových oken na obrazovce - navádění obsluhy v dialogových oknech na obrazovce - Druhy výroby: - komfortní výroba jednotlivých dílců a sériová výroba -Přenos dat: - disketou nebo on-line (síťová karta ( 10/100 megabit / TCP/IP ) - dálková diagnóza pomocí modemu včetně Weinig programu pro výrobu oken (bez šikmých oken) Z programovaných standardních dílců v ovládání stroje můžete vyhotovit různé typy oken a uložit je do seznamu typů. Typy mohou být zhotoveny z cca. 20 různých předdefinovaných typů. Je možná libovolná konstrukce (bez šikmých oken) okenních typů s ohledem na mezní hodnoty popř. na počet polí, rozdělení polí a příček. V okenních typech je uložen základní tvar okna, jakož i jeho jednotlivé dílce s profily a šířkami dílců. Různé výpočtové hodnoty jako přesah křídel, rozvržení a úběr třísky jsou v řízení plně konfigurovatelné a mohou být pro různé typy oken separátně uloženy do paměti. Při zhotovování nějakého typu okna vyberete odpovídající typ

10 10 ze seznamu typů a nastavíte ho pro zpracování. Po zadání rozměrů k dané zakázce pro šířku a výšku rámu, rozdělení pole a příček se z těchto předem zadaných údajů automaticky přepočítají délky dílců a hloubky drážek. Bezpečnost Lehce nahoru odklopitelný bezpečnostní kryt s okénkem zakrývá celý pracovní prostor (posuv a vřetena) a chrání před mechanickým nebezpečím. Elektromagnetické blokování umožňuje otevření krytu teprve po úplném zastavení vřeten. Bezpečnostní kryt odpovídá směrnicím Evropské unie. Při podmínkách odchylujících se od normy ISO 7960 díl H/K, mohou vzniknout vyšší emisní hodnoty. Pokud by v tomto případě překročily hranici hodnot pro příslušnou zemi, musí se provozovatel sám postarat o odpovídající protihlukovou ochranu. Osazení nástroji může ovlivnit díky případně požadovanému zvýšení otáček emise hluku.
