2 Palivová soustava Cílem je stav, při kterém bude do spalovacího prostoru přivedeno ve správný okamžik, v požadovaném stavu a množství, palivo společně se vzduchem, umožňující vznícení a uvolnění tepelné energie. Ta je následně přeměněná na mechanickou práci klikového mechanizmu, při udržení energetické účinnosti na nejvyšších hodnotách. Příprava směsi je také prostředkem regulace motoru. U vznětového motoru je výkon regulován kvalitativně. To znamená, že je měněn obsah paliva ve směsi se vzduchem, jehož množství se nemění

3 Spalovací motory Palivové soustavy Vznětové motory požívají obtížně odpařitelná kapalné paliva (motorová nafta, rostlinné oleje). Směs vytvořená palivovým systémem motoru se vznítí na základě vysokých tlaků a teplot během komprese. Před kompresí je ve spalovacím prostoru heterogenní směs tzn.vzduch, palivo v plynném a kapalném stavu

4 Spalovací motory Hoření paliva probíhá především v prostoru pístu

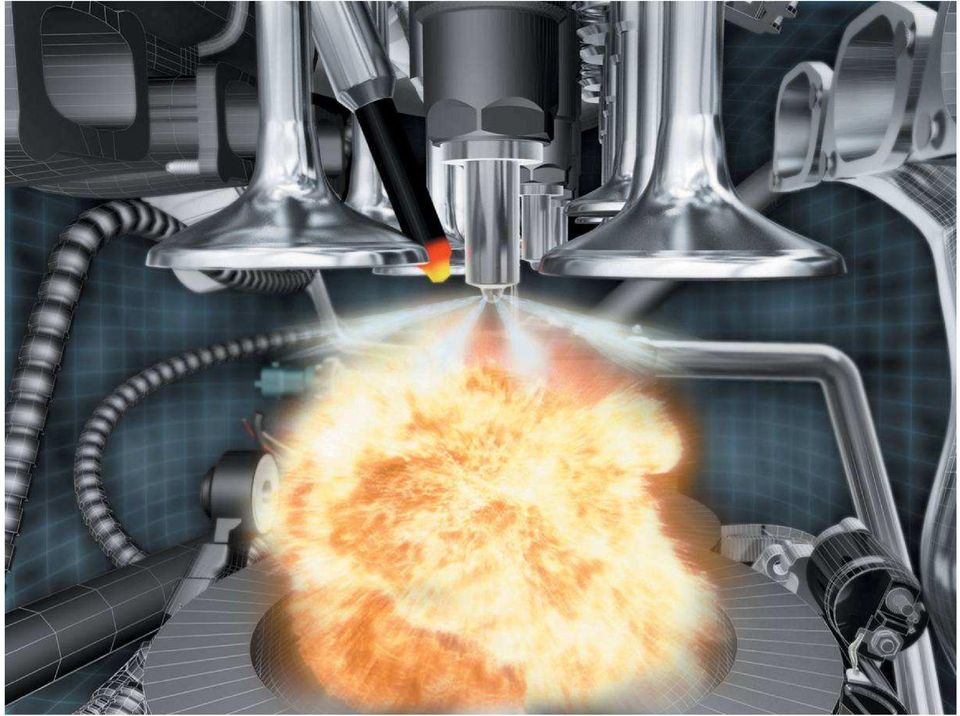

5

6 Palivová soustava Tvoření směsi a průběh spalování ovlivňují následující činitelé: začátek vstřiku, doba vstřiku, průběh vstřiku, vstřikovací tlak, směr vstřikování a počet vstřikovaných paprsků, přebytek vzduchu, rozvíření vzduchu

7 Palivová soustava Palivový systém vznětového motoru je tvořen nízkotlakou a vysokotlakou částí. Nízkotlaká část zajišťuje dopravu paliva z nádrže přes čistič k vysokotlakéčásti. Kromě dopravy paliva zajišťuje zpravidla také chlazení vstřikovacího čerpadla. Některé traktorové motory mají proto v nízkotlaké větvi vřazen také chladič paliva. Vysokotlaká část zajišťuje vytvoření vysokého tlaku paliva, jeho dopravu ke vstřikovačům a dávkování paliva přes trysku do spalovacího prostoru

8 PALIVOVÁ SOUSTAVA VZNĚTOVÉHO MOTORU 1-nádrž, 2-snímač hladiny paliva, 3-odvzdušnění nádrže, 4-sací potrubí, 5-hrubý čistič paliva s odlučovačem vody, 6-snímač vody v palivu, 7-elektrické dopravní čerpadlo, 8-jemný čistič paliva, 9-snímač tlaku paliva, 10-přívod do vstřikovacího čerpadla, 11-vstřikovacíčerpadlo, 12-elektronická jednotka čerpadla, 13-vysokotlaké potrubí, 14-vstřikovač, 15,16-přetlakový ventil, 17-vratné přepadové potrubí, 18-řídící jednotka motoru, 19-zobrazovací jednotka

9 Palivová soustava Rozdělení palivových systémů palivový systém s řadovým vstřikovacím čerpadlem, palivový systém s rotačním vstřikovacím čerpadlem (axiální pohyb pístu), palivový systém s rotačním vstřikovacím čerpadlem (radiální pohyb pístu), palivový systém se sdruženým vstřikovačem, palivový systém s čerpadlopotrubí-tryska

10 ROZDĚLENÍ PALIVOVÝCH SYSTÉMŮ VZNĚTOVÝCH MOTORŮ

11 Palivové filtry Vstřikovač Palivová soustava vznětového motoru s řadovým vstřikovacím čerpadlem Vstřikovací čerpadlo Regulátor otáček Podávací čerpadlo a hrubí čistič paliva Palivová nádrž

12 Palivová soustava vznětového motoru s řadovým vstřikovacím čerpadlem

13

14 Palivová soustava Elektronické řízení vstřikování paliva Důvodem zavedení elektronicky řízeného vstřikování ( EDC Electronic Diesel Control ) byly vzrůstající požadavky na snížení množství škodlivin obsažených ve výfukových plynech naftových motorů. K těmto legislativním požadavkům se přiřadily i vzrůstající nároky na snížení spotřeby paliva a zmenšení úrovně hluku a vibrací vyzařovaných vznětovým motorem osobního automobilu. Výzkumy ukázaly, že jedinou možností jak splnit vzrůstající požadavky je lepší atomizace paliva vstřikovaného do válce motoru v kombinaci s děleným vstřikem paliva. Současně se musela snížit i tolerance rozptylu vstřikovaného množství a přesnost nastavení počátku vstřiku paliva

15 Palivová soustava řízení dodávky paliva bylo řešeno pomocí hrany (starší systémy), dnes se používá řízení dodávky paliva délkou otevření ventilu, ovládaného elektronikou

16 Dopravní čerpadla Nasávají palivo z nádrže a dopravují ho přes čistič-e do vysokotlakého čerpadla

17 Vysokotlaké čerpadlo s dopravním čerpadlem Velmi často bývá dopravní čerpadlo součástí vysokotlakého.na obrázku je vidět zubové podávací čerpadlo. Zubové čerpadlo

18 Čističe paliva Odstraňují z paliva mechanické nečistoty a často také vodu. Vzhledem k vysokým vstřikovacím tlakům u vznětových motorů se vyžaduje vysoká čistota paliva

19 Čističe paliva

20 Palivový systém Common-Rail

21 Vysokotlaké vstřikovací čerpadlo

22 Vstřikovač

23 VSTŘIKOVACÍ TRYSKA Přívod paliva Jehla vstřikovače Vstřikovací otvor

24

25

26 Palivová soustava vznětového motoru Common-Rail systém

27 COMMON-RAIL SYSTÉM

28

29 POČÁTKY VZNĚTOVÝCH MOTORŮ

30 POČÁTKY VZNĚTOVÝCH MOTORŮ

31 Video
