Veřejná budova v nízkoenergetickém nebo pasivním standardu

Transkript

1 Veřejná budova v nízkoenergetickém nebo pasivním standardu Karel Srdečný EkoWATT Proč stavět pasivně? 1. provozní náklady rozpočtové financování - demotivující 2. na stavbu lze získat dotaci na provoz stěží 3. příklad jako forma výchovy slova přesvědčují, příklady táhnou 4. za stejné peníze kvalitnější stavba nízkoenergetické řešení nemusí být dražší Proč stavět jinak?

2 Nízkoenergetický a pasivní standard roční spotřeba na vytápění starší výstavba současné požadavky nízko-energetický dům [kwh/m 2.rok] pasivní dům nulový dům Jak na to? běžný dům konstrukce vyhovujíčsn kwh/m 2 nadstandardní zateplení konstrukce splňují doporučeníčsn pro nízkoenergetické domy kwh/m 2 větrání s rekuperací tepla 30 až 50 kwh/m 2 regulace s využitím tepelných zisků méně než 15 kwh/m 2

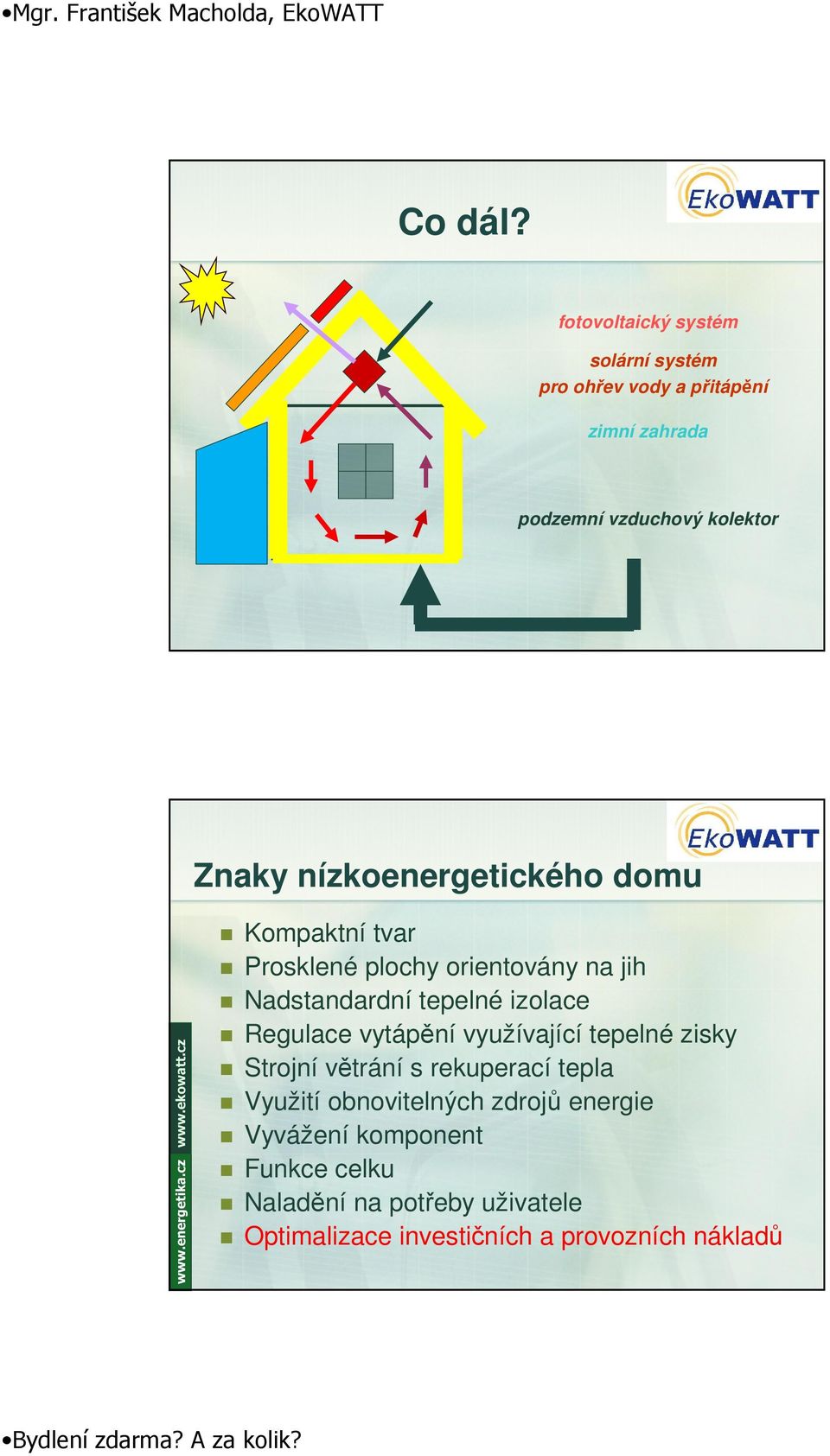

3 Co dál? fotovoltaický systém solární systém pro ohřev vody a přitápění zimní zahrada podzemní vzduchový kolektor Znaky nízkoenergetického domu Kompaktní tvar Prosklené plochy orientovány na jih Nadstandardní tepelné izolace Regulace vytápění využívající tepelné zisky Strojní větrání s rekuperací tepla Využití obnovitelných zdrojů energie Vyvážení komponent Funkce celku Naladění na potřeby uživatele Optimalizace investičních a provozních nákladů

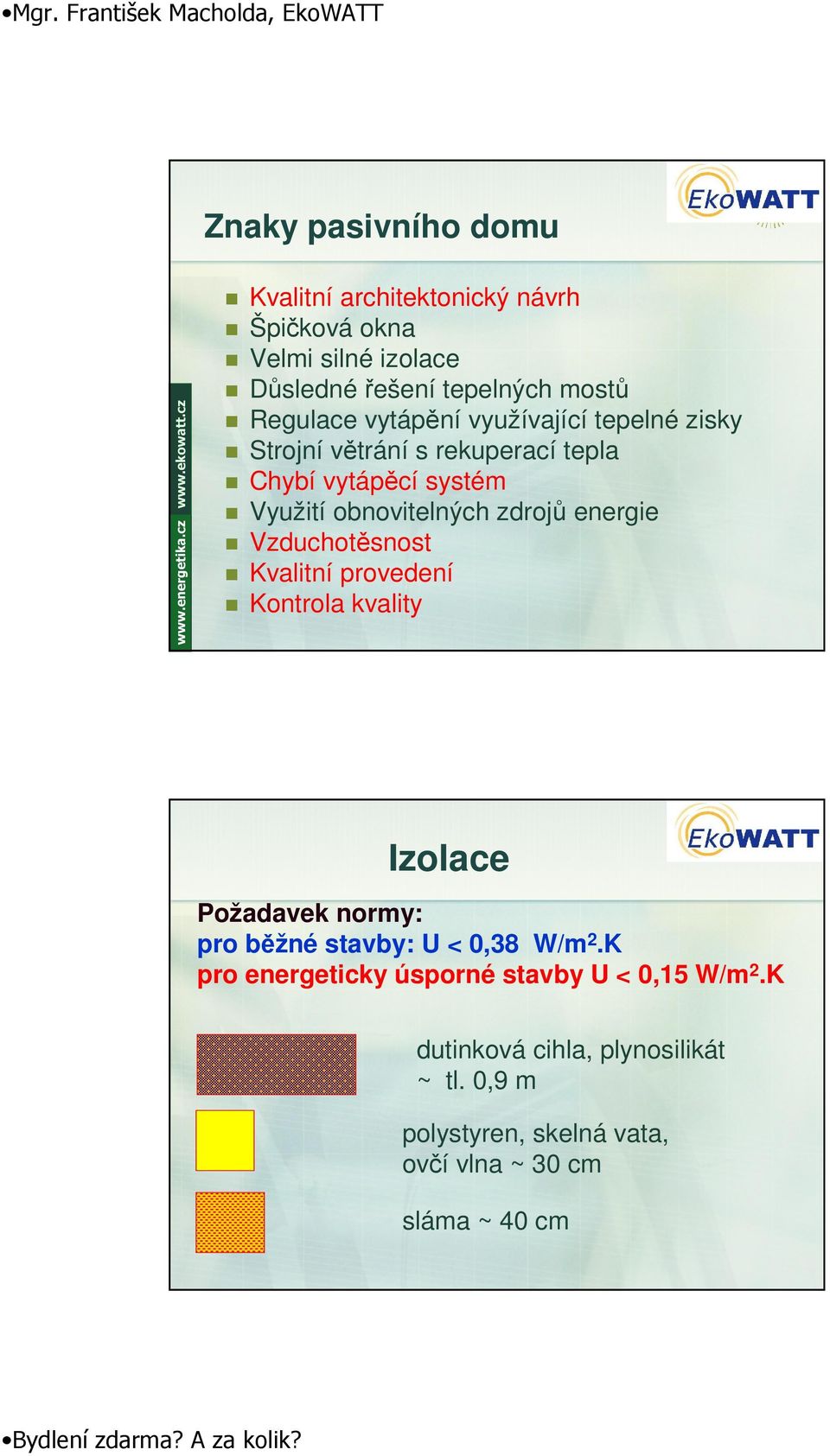

4 Znaky pasivního domu Kvalitní architektonický návrh Špičková okna Velmi silné izolace Důsledné řešení tepelných mostů Regulace vytápění využívající tepelné zisky Strojní větrání s rekuperací tepla Chybí vytápěcí systém Využití obnovitelných zdrojů energie Vzduchotěsnost Kvalitní provedení Kontrola kvality Izolace Požadavek normy: pro běžné stavby: U < 0,38 W/m 2.K pro energeticky úsporné stavby U < 0,15 W/m 2.K dutinková cihla, plynosilikát ~ tl. 0,9 m polystyren, skelná vata, ovčí vlna ~ 30 cm sláma ~ 40 cm

5 Okna Požadavek normy: pro běžné stavby: U < 1,7 W/m 2.K pro energeticky úsporné stavby U < 0,8 W/m 2.K zasklení U g = 1,1 W/m 2.K rám U f = 1,6 W/m 2.K rámeček ψ= 0,032 W/m 2.K celé okno U w = 1,4 W/m 2.K Tepelné mosty nutná součást prováděcího projektu

6 Jak to zkontrolovat? Energetický štítek obálky budovy dle ČSN nutno dodat protokol!! Jak to zkontrolovat? Ochlazovaná konstrukce Obvod. stěna Okno plastové Plocha A i [m 2 ] 263,50 909,20 Součinitel (činitel) prostupu tepla U i (ΣΨ k.l k + Σχ j ) [W/(m 2 K)] 0,54 1,4 Požadovaný (doporučený) součinitel prostupu tepla U N,rq (U N,rc ) [W/(m 2 K)] 0,38 1,7 (0,25) (1,2) Činitel teplot ní reduk ce b i [-] 1,00 1,15 Měrná ztráta konstrukce prostupem tepla H Ti = A i. U i. b i [W/K] 286,4 1136,5 Tepelné mosty Celkem

7 Větrání s rekuperací tepla Větrání s rekuperací tepla Protokol o účinnosti x prohlášení o shodě Požadavek na vyregulování skutečný stav musí odpovídat projektu! Manuál obsluhy Těsnost budovy Blower door test, požadavek hodnot, penále za nedosažení

8 Vzduchotěsnost Blower-door test budovy se VZT: n 50,N < 1,5 /hod budovy s rekuperací: n 50,N < 1,0 /hod nízkoen.+ pasivní: n 50,N < 0,6 /hod Celková spotřeba energie Průkaz energetické náročnosti budovy může zpracovat jen oprávněná osoba energetika-a-suroviny uspory-energie Seznam energetických expertů

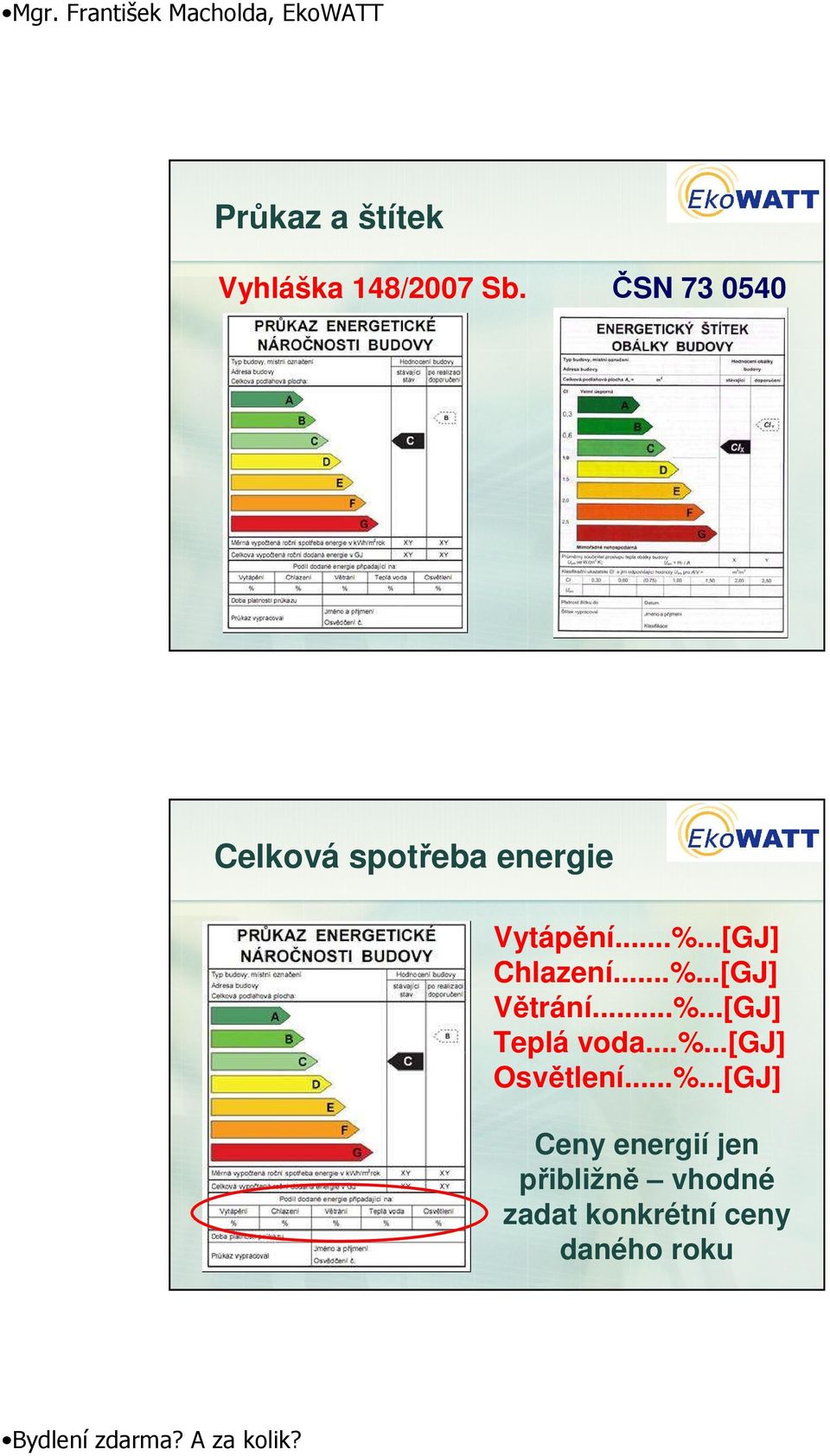

9 Průkaz a štítek Vyhláška 148/2007 Sb. ČSN Celková spotřeba energie Vytápění...%...[GJ] Chlazení...%...[GJ] Větrání...%...[GJ] Teplá voda...%...[gj] Osvětlení...%...[GJ] Ceny energií jen přibližně vhodné zadat konkrétní ceny daného roku

10 Zatřídění do kategorií celková spotřeba: 180 kwh/m 2 B E hotel : B (úsporná) bytový dům: E (nehospodárná) Další problémy kwh/m 2 podlahová plocha jaká? multifunkční budovy kam zatřídit?

11 Jak číst PENB: Co požadovat v zadání: Spotřeba energie na vytápění max. 50 kwh/m 2.rok max. 15 kwh/m 2.rok doložit výpočtem (ČSN EN 832, ČSN EN ISO 13790)

12 Co požadovat v zadání: Součinitel prostupu tepla konstrukcí bude odpovídat doporučení ČSN nebo lepší Součinitel prostupu tepla oken bude deklarovaný dodavatelem (zkouška v laboratoři) nedokládá se prohlášením o shodě! Průměrný součinitel prostupu tepla takový aby budova spadala do kategorie B / A dle štítku Doložit Energetickým štítkem obálky budovy včetně protokolu Co požadovat v zadání: Těsnost budovy n 50,N < 0,6 /hod. doložit zkouškou (Blower-door test) Systém VZT bude vyregulován dle projektu doložit protokolem ze zkoušky provozu Systém ÚT bude vyregulován dle projektu doložit protokolem topné zkoušky Obsluha budovy bude zaškolena Manuál provozu součástí PD

13 Dotace? Dotace! SFŽP pouze zdroje OPŽP I. výzva zdroje i úsporná opatření OPŽP III. výzva pouze zateplení + okna OPŽP?? výzva zateplení + okna + rekonstrukce zdroje na uhlí a mazut Energetický audit soulad projektu s energetickým auditem použití obnovitelných zdrojů energie (od povinná součást auditu) prověřit podmínky výpočtu aktualizovat ceny energií aktualizovat spotřeby aktualizovat náklady na opatření aktualizovat výstupy energie, ekonomika, emise

14 Emise emisní faktory CO 2 dle vyhl. 213/2001 Sb. ostatní do r dle nařízení vlády č. 352/2002 Sb. po libovolné?? platí nařízení vlády č. 146/2007 Sb. nedodržení emisí vrácení dotace? Dotace:

15 Dotace OPŽP: Domov mládeže M. komplexní rekonstrukce, zvýšení kapacity zateplení stěn, stropů, půdní nástavba aj. pasivní standard solární systém kotel na biomasu úspora energií: 77 % Základní škola v B. zateplení dvorní fasády, 120 mm PPS nová okna U = 1,1 W/m 2.K úspora energií: 36 % Rozpočet a skutečné náklady soulad projektových a fakturovaných položek důsledná kontrola stavebním dozorem změny nutno projednat včas problematický přesun položek

16 Praktické problémy Praktické problémy

17 Mgr. František Macholda, EkoWATT Praktické problémy Praktické problémy

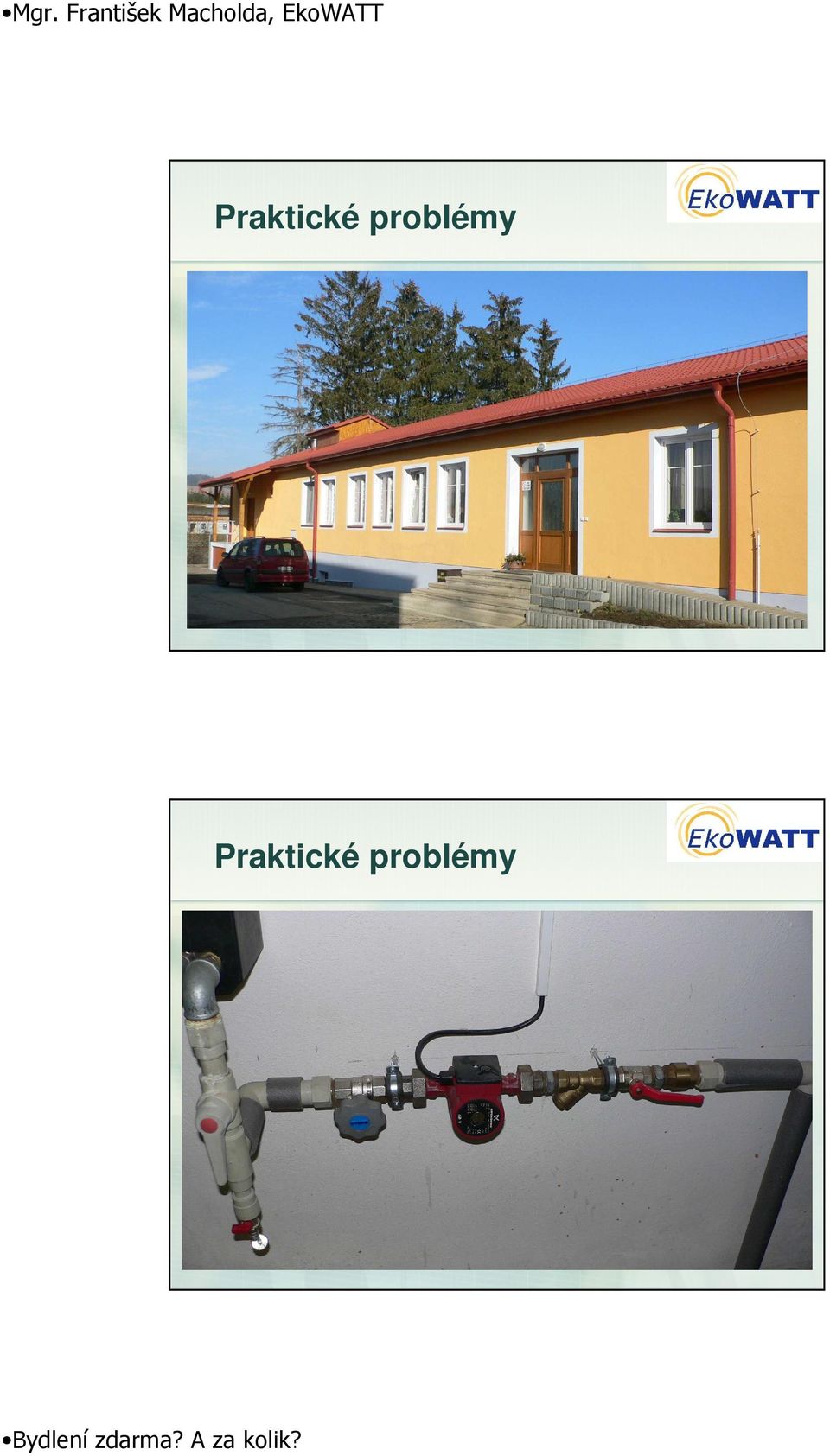

18 Praktické problémy Praktické problémy

19 Praktické problémy Praktické problémy

20 Dotace - shrnutí 1. Splnitelnost parametrů úspory energie, emise, náklady Soulad projektu a žádosti o dotaci audit, stavební projekt, stavební povolení Kvalita provedení úsporných opatření stavební dozor, dozor investora, autorský dozor, předávání, kolaudace, zaškolení personálu 4. Zaškolení personálu regulace, dodavatelské smlouvy, servis 5. Soulad projektu s realitou vyúčtování dotace, termíny, faktury... Hodně štěstí! Ing. Karel Srdečný
