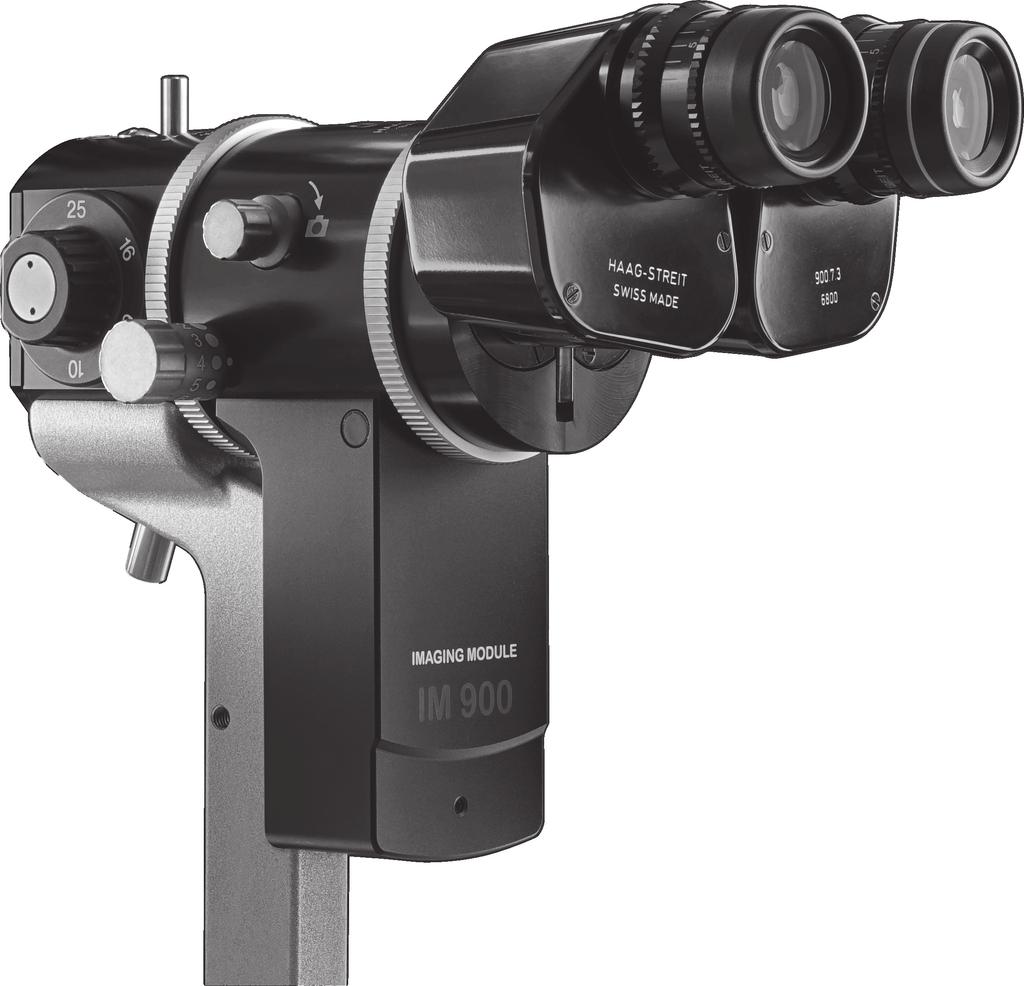

1 NÁVOD K POUŽITÍ Imaging Module (Zobrazovací modul) IM 900 Akcesoria do lampy szczelinowej BQ Edition / DOK. no _IFU_IM _czk.indd :41:55

2 NÁVOD K POUŽITÍ Imaging Module (Zobrazovací modul) IM 900 Akcesoria do lampy szczelinowej BQ Edition / Předmluva Děkujeme Vám, že jste se rozhodli pro přístroj Haag-Streit. Při důsledném dodržování předpisů uvedených v tomto návodu k použití Vám můžeme zaručit spolehlivé a bezproblémové používání našeho výrobku. Určení účelu Tento přístroj je příslušenstvím štěrbinové lampy Haag Streit BQ 900, sloužící k pořizování digitálních fotografií a video záznamů pro dokumentaci lidského oka. Kontraindikace Pro vyšetření tímto přístrojem nejsou známy žádné absolutní kontraindikace. Je třeba postupovat s opatrností a dle profesionálního úsudku. Před uvedením tohoto výrobku do provozu si pečlivě pročtěte návod k použití. Obsahuje důležité informace o bezpečnosti pro uživatele a pacienta _IFU_IM _czk.indd :41:55

3 Obsah 1. Bezpečnost Oblasti použití přístroje Podmínky prostředí Zaslání a rozbalení Varování vztahující se k instalaci Obsluha, prostředí Desinfekce Záruka a ručení za výrobek Vysvětlivky symbolů Úvod Popis přístroje Komponenty systému Osvětlení LED (předpoklad) Camera Module CM Release Module RM Napájecí zdroj přístroje Montáž přístroje / instalace Montáž nálepky pro automatické rozpoznání levé a pravé strany Připojení CM03 ve směru průchodu paprsků Vyrovnání hmotnosti Kabeláž CM03 a RM02 (schéma) Kabeláž krok za krokem Uvedení do provozu Zapnutí přístroje Obsluha Změna jasu obrazu Camera Module CM Camera Module CM03 30/ Výřez obrazu History Trigger Vyrovnání bílé Příprava štěrbinové lampy Provedení vyrovnání bílé Software / nabídka nápovědy / chybová hlášení Kontrolka LED osvětlovací hlavice Kontrolka LED napájecího zdroje přístroje Kontrolka LED Release Module RM Kontrolka LED Camera Module CM Chybová hlášení (osvětlovací hlavice) Chybová hlášení Release Module RM Chybová hlášení Camera Module CM Odstavení z provozu Technické parametry Napájecí zdroj přístroje Rozměry Minimální požadavky na PC Kamera Údržba Kontrola přístroje Technická údržba Čištění a desinfekce...14 A. Příloha A.1 Příslušenství / spotřební materiál / náhradní díly / upgrade...14 B. Zákonné předpisy C. Klasifikace D. Likvidace E. Zohledněné normy F. Upozornění a prohlášení výrobce o elektromagnetické kompatibilitě (EMC) F.1 Všeobecně...15 F.2 Rušivá vysílání (tabulka norem 1)...15 F.3 Odolnost proti rušení (tabulka norem 2)...16 F.4 Odolnost proti rušení u přístrojů nesloužících k udržení života (tabulka norem 4)...17 F.5 Ochranné vzdálenosti u přístrojů nesloužících k udržení života (tabulka norem 6) _IFU_IM _czk.indd :41:55

4 4 1. Bezpečnost ZAKÁZÁNO! Při nedodržení je třeba počítat s materiálními škodami a s ohrožením uživatele a pacienta. Varování je bezpodmínečně nutno respektovat pro zajištění bezpečné obsluhy výrobku a zamezení vzniku ohrožení uživatele a pacienta. UPOZORNĚNÍ! Důležitá upozornění, pečlivě si je pročtěte. 1.1 Oblasti použití přístroje Prostředek je určen k použití v prostředí profesionálního zdravotnického zařízení, jako jsou lékařské ordinace, nemocnice a pracoviště optometristů a optiků, ne však v blízkosti VF chirurgických prostředků a v RF stíněných místnostech systémů ME pro zobrazování metodou magnetické rezonance. Některá přenosná radiofrekvenční zařízení, jako jsou mobilní telefony nebo RF telefonní zařízení, včetně antén, mohou zdravotnické prostředky rušit. Taková zařízení je nutno udržovat ve vzdálenosti větší než 30 cm od veškerých částí přístroje. V případě nerespektování tohoto opatření může dojít k narušení správného fungování přístroje. Neočekávané poruchy, které se mohou projevit jako problémy při komunikaci kamery se softwarem Eye Suite, mohou být způsobeny tím, že je v bezprostřední blízkosti štěrbinové lampy mobilní telefon nebo radiotelefon. Zvětšete jejich vzdálenost od přístroje, dokud rušení nepřestane. Komunikace mezi zobrazovacím modulem a PC může být rušena či přerušena také výpadkem napájení přístroje, příliš rychlými přechodovými elektrickými poruchami nebo krátkými přerušeními napájení. Pokud k tomu dojde, je nutno USB zástrčku krátce vytáhnout nebo restartovat počítač. 1.2 Podmínky prostředí Přeprava: Teplota Tlak vzduchu Relativní vlhkost vzduchu od od od 40 C 500 hpa 10% do do do Skladování: Teplota od 10 C do Tlak vzduchu od 700 hpa do Relativní vlhkost vzduchu od 10% do Používání: Teplota od +10 C do +35 C +70 C 1060 hpa 95% +55 C 1060 hpa 95% Používání: Teplota Tlak vzduchu Relativní vlhkost vzduchu od od od +10 C 800 hpa 30% do do do +35 C 1060 hpa 90% 1.3 Zaslání a rozbalení Před rozbalením přístroje je třeba zkontrolovat, zda obal nejeví známky nesprávné manipulace či poškození. Pokud je jeví, oznamte to přepravci, který Vám zboží dodal. Rozbalte přístroj společně se zástupcem přepravní společnosti. Sepište protokol o případných poškozených dílech. Tento protokol musíte podepsat Vy a také zástupce přepravní společnosti. Přístroj před rozbalením ponechejte několik hodin v obalu (kondenzace). Po rozbalení je třeba přístroj zkontrolovat, zda není poškozený. Vadné přístroje je třeba řádně zabalit a poslat zpět. Obalový materiál pečlivě uschovejte, protože jej lze opět použít při zasílání zpět či při stěhování. 1.4 Varování vztahující se k instalaci Na tomto přístroji nesmí být prováděny změny bez svolení výrobce. Instalaci a údržbu smí provádět výhradně vyškolený odborný personál. Připojení přístroje jiného výrobce je třeba provádět se zohledněním normy EN Smí být používány výhradně originální náhradní díly Haag-Streit (HS). Uređaj se ne smije slagati ni koristiti izravno na ili pokraj drugih uređaja. UPOZORNĚNÍ! Bezpečnost uzemnění lze dosáhnout pouze tehdy, když je přístroj připo- Síťová zástrčka napájecího zdroje musí být přístupná, aby bylo možné kdykoli provést odpojení od sítě. 1.5 Obsluha, prostředí ZAKÁZÁNO! Přístroj nepoužívejte v oblastech ohrožených explozí, kde se pracuje s těkavými rozpouštědly (alkohol, benzin, atd.) a hořlavými narkotizačními prostředky. Imaging Module je určen k dokumentaci. Pro diagnózu pacienta je rozhodující obraz v okuláru. Před každým vyšetřením zkontrolujte, zda automatické rozpoznávání levé a pravé strany na Release Module funguje správně. 17-_IFU_IM _czk.indd :41:56

5 Release Module RM02 je připevněn silnými magnety. Magneticky citlivá úložná média (např. kreditní karty) udržujte mimo dosah mag netů. UPOZORNĚNÍ! Obsluhu může provádět výhradně kvalifikovaný personál. Za jeho vzdělání a vyškolení odpovídá provozovatel. Tento přístroj lze používat pouze podle vysvětlení v odstavci "Určení účelu" Desinfekce UPOZORNĚNÍ! Přístroj nemusí být desinfikován. Bližší informace k čištění naleznete v kapitole Údržba. Záruka a ručení za výrobek Výrobky společnosti Haag-Streit smí být používány výhradně k účelům a způsobem, popsaným v dokumentech dodávaných s přístrojem. S přístrojem je nutno zacházet, jak je uvedeno v části Bezpečnost. Nesprávná manipulace může způsobit poškození výrobku. Tím se ruší veškeré nároky na záruku. Další používání výrobku poškozeného nesprávnou manipulací může vést ke zdravotní újmě. V takovém případě výrobce nepřebírá odpovědnost. Společnost Haag-Streit neposkytuje žádné záruky, výslovné ani mlčky předpokládané, včetně předpokládaných záruk na prodejnost či vhodnost pro určitý účel. Společnost Haag-Streit se výslovně zříká odpovědnosti za jakoukoli náhodnou nebo následnou škodu, vzniklou v důsledku používání výrobku. Na tento výrobek existuje omezená záruka, poskytovaná prodejcem. 1.8 Vysvětlivky symbolů Postupujte podle návodu k použití Pečlivě si prostudujte návod k použití Upozornění: Pro likvidaci viz kapitolu "Likvidace" Datum výroby Výrobce Výrobní číslo _IFU_IM _czk.indd 5 Referenční číslo HS Evropské prohlášení o shodě Certifikační značka ETL uznávaná v USA a v Kanadě. Certifikační značka MET uznávaná v USA a v Kanadě. Silné permanentní magnety Zap (Power) Štěrbinové osvětlení Osvětlení okolí Zásuvka na RM02 pro napájecí zdroj přístroje Otočný knoflík na symbol kamery = 70% světla jde ke kameře Zdířka zástrčky USB 3.0 na RM02 ke kameře Zásuvka (USB 3.0 micro Β) na RM02 pro počítač Úvod 2.1 Popis přístroje 2.2 Komponenty systému Systém umožňuje pořizování digitálních snímků a videí, viditelných na mikroskopu v dráze paprsků vpravo: Spínačem (otočným knoflíkem) lze dělicí zrcadlo vypnout, takže se 100 % světla dostane k okuláru. S Release Module lze vyvolávat snímky nebo videa a měnit čas osvitu kamery, aniž by bylo nutné pustit joystick. Imaging Module IM 900 je systém skládající se z následujících hlavních součástí: A. Camera Module CM03 B. Release Module RM02 C. Software EyeSuite D. Napájecí zdroj přístroje A HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no B C D :42:00

6 2.3 Osvětlení LED (předpoklad) 1. Kabel lampy se speciální připojovací zástrčkou pro LI01 plus / LI02 plus 2. Osvětlovací hlavice LED s osvětlením okolí (viz zvláštní návod k použití) 3. Světlovod ze skleněných vláken k osvětlení okolí 4. Držák hlavy (viz zvláštní návod k použití) 5. Kryt lišty Camera Module CM Camera Module CM03 7. Spínač děliče paprsku (otočný knoflík) 8. Otočný knoflík k nastavení clony 9. Kontrolka provozu LED 10. Kabel kamery (CM03 k RM02) 11. Držák kabelu Release Module RM Release Module RM Nálepka pro rozpoznání levé a pravé strany 14. Kabelový svazek Napájecí zdroj přístroje 15. Napájecí zdroj přístroje 16. Síťová zástrčka (podle země) _IFU_IM _czk.indd HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no :42:01

7 3. Montáž přístroje / instalace Na tomto přístroji nesmí být prováděny změny bez svolení výrobce. Instalaci a údržbu smí provádět výhradně vyškolený odborný personál. Za účelem instalace, údržby a změny systému kontaktujte zástupce společnosti Haag-Streit. Kontaktní údaje naleznete na adrese Smí být používány výhradně originální náhradní díly Haag-Streit. 3.1 Montáž nálepky pro automatické rozpoznání levé a pravé strany 17. Ochranná fólie 19. Válečková lišta 18. Zbytek nálepky 20. Kluzná deska Sejměte kryt lišty (5) a štěrbinovou lampu odstavte. Vyčistěte povrch stolu. Odstraňte ochrannou fólii (17) ze zadní strany nálepky. Začněte opatrně v rohu proti černé ploše. Nalepte nálepku na pravou válečkovou lištu (19) a na kluzná deska (20). Černobílou plochu pevně stiskněte a vyhlaďte vzduchové bubliny. Zbytek nálepky (18) (polohovací nástroj) opatrně odstraňte podél perforace. Opět namontujte štěrbinovou lampu a kryt lišty Připojení CM03 ve směru průchodu paprsků 21. Krytky 22. Body značek 23. Šipka (blokování) Odmontujte ochranný štít proti dechu. Odstraňte černé a bílé krytky (21). Body značek (22) na horní straně dílů, které mají být spojeny, vzájemně vyrovnejte. Pevně dotáhněte stavěcí kroužek otáčením ve směru šipky (23). 3.3 Vyrovnání hmotnosti 24. Stavěcí šrouby k vyrovnání hmotnosti Křížové saně štěrbinové lampy poskytují možnost vyrovnat hmotnost příslušenství tak, aby bylo možné i nadále lehce nastavovat výšku joystickem (24). Postupujte přitom podle pokynů v návodu k použití štěrbinové lampy _IFU_IM _czk.indd :42:02

8 3.4 Kabeláž CM03 a RM02 (schéma) Pro připojení k PC použijte výhradně dodaný kabel USB 3.0 (REF ). Používejte pouze PC způsobilé k medicínským aplikacím nebo je provozujte přes oddělovací transformátor způsobilý k medicínským aplikacím. Přídavné přístroje na PC (např. tiskárna, monitor) musí být provozovány přes oddělovací transformátor. Ethernet smí být používán pouze přes galvanické oddělení podle EN Síťová zástrčka napájecího zdroje musí být přístupná, aby bylo možné kdykoli provést odpojení od sítě. 25. Elektrická síť 26. Oddělovací transformátor způsobilý k medicínským aplikacím 27. Instrumentační stolek (IT) 28. Napájecí zdroj způsobilý k medicínským aplikacím 29. Tiskárna 30. Obrazovka 31. Osobní počítač Lokální síť 33. Galvanické oddělení (EN ) 34. Držák hlavy 35. Kabel držáku hlavy / osvětlení LED / RM Release Modul RM LED osvětlení 38. Camera Module CM UPOZORNĚNÍ! Pro zajištění bezvadného fungování systému doporučuje Haag Streit upustit od používání laptopů a použít kvalitní stolní počítač. 39. Fixační šroub 40. Dvoupólový zástrčkový přípoj Když za provozu svítí prostřední LED červeně, je dvoupólový zástrčkový přípoj (39) připojen obráceně. 11 Odpojte přístroj od elektrické sítě. Odstraňte kryt horního dílu osvětlení povolením fixačního šroubu (38). Otočte dvoupólový zástrčkový přípoj (39) o 180. Zafixujte kryt horního dílu osvětlení fixačním šroubem (38). Přístroj opět připojte k elektrické síti Magneticky citlivá úložná média (např. kreditní karty) udržujte mimo dosah magnetů na Release Module RM02. Smí být použity výhradně externí medicínské napájecí zdroje, povolené společností Haag-Streit, které splňují požadavky normy EN Kabeláž krok za krokem Umístěte Release Module RM02 nad křížové saně štěrbinové lampy. Čtyři magnety slouží k zafixování UPOZORNĚNÍ! Do USB zdířek (59) a (61) se nesmí připojovat žádné USB přístroje jiných výrobců. U štěrbinových lamp BQ 900, vyrobených před rokem 1998, je krycí deska připevněna ke křížovým saním šrouby. Oba zadní šrouby je nutno před nasazením RM02 odstranit. Zastrčte zástrčku kabelu kamery (50) do zásuvky (58). Zatlačte kabel kamery do držáků kabelu (49). Kabel počítače USB 3.0 (47), síťový kabel přístroje (46) a kabel držáku hlavy / osvětlení LED / RM02 (45) provlečte zapletenou hadicí (44). Zasuňte zástrčku síťového kabelu přístroje (46) do zásuvky (59) _IFU_IM _czk.indd :42:02

9 Zasuňte zástrčku kabelu počítače USB 3.0 (47) do zásuvky (60). Veďte zapletenou hadici příčně a na obou koncích ji upevněte kabelovou spoj kou (43). Propojte kabel držáku hlavy (42) s protikusem (40) na držáku hlavy. Namontujte desku stolu a postavte štěrbinovou lampu na stůl. Kabel počítače USB 3.0 (47) připojte k PC. Připojte síťový kabel (15) k napájecímu zdroji přístroje (14). Připojte zástrčku napájecího zdroje přístroje k elektrické síti. Kabel držáku hlavy (1) zastrčte do hlavice lampy. 41. Připojovací zástrčka držáku hlavy 42. Zástrčka držáku hlavy / osvětlení LED / RM Kabelová spojka 44. Zapletená hadice 45. Kabel držáku hlavy / osvětlení LED / RM Kabel napájecího zdroje přístroje 47. Kabel počítače USB Kamera (není na obrázku) 49. Prohlubeň na ramenu mikroskopu 50. Zástrčka kabelu kamery 51. Release Module RM LED kontrolka RM Tlačítko ZAP/VYP 54. Otočný knoflík osvětlení okolí 55. Otočný knoflík štěrbinového osvětlení 56. Volicí tlačítko A 57. Volicí tlačítko B 58. Uvolňovací tlačítko RM Zásuvka pro kabel kamery 60. Zásuvka pro zástrčku napájecího zdroje přístroje 61. Zásuvka pro počítačový kabel USB 3.0 micro B 62. Závitový svorník 63. Osazení zástrčky 64. Zakrytí kabelu Uvedení do provozu 4.1 Zapnutí přístroje Připojte napájecí zdroj přístroje k elektrické síti a stiskněte tlačítko ZAP/VYP (53) na Release Module RM02. V zapnutém stavu svítí zelená kontrolka provozu LED (52). Kamera nemá vypínač ZAP/VYP, zapíná se automaticky při zapnutí počíta če. Stav je indikován světelnými kontrolkami (8). Nastavte otočný knoflík štěrbinového osvětlení (55) do polohy mezi 1 a HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no _IFU_IM _czk.indd :42:04

10 5. Obsluha UPOZORNĚNÍ! Okuláry štěrbinové lampy musí být nastaveny podle refrakce vyšetřujícího. Viz návod k použití štěrbinové lampy BQ 900 nebo BP Změna jasu obrazu Otočným knoflíkem navolte clonu. 1 = Největší clona (nejmenší hloubková ostrost) 6 = Nejmenší clona (největší hloubková ostrost) Zvolte dobu osvitu na Release Module RM02. Snímek tlačítkem spoušti na Release Module RM Camera Module CM03 Nastavte spínač děliče paprsku (7) na symbol kamery 70 % světla jde ke kameře a 30 % k hodnotiteli Spínač děliče paprsku (7) nahoru 100 % světla jde k pozorovateli (platí pro oba průchody paprsku) Camera Module CM03 30/70 Nastavte spínač děliče paprsku (7) na symbol kamery 30 % světla jde ke kameře a 70 % k hodnotiteli Spínač děliče paprsku (7) nahoru 100 % světla jde k pozorovateli (platí pro oba průchody paprsku) 5.3 Výřez obrazu Snímky a videa lze používat pouze pro dokumentaci. Pro diagnózu smí být použit pouze obraz v okuláru. Výřez obrazu objektu viz tabulku Kruh: Výřez obrazu objektu zachycený okulárem mikroskopu. Obdélník: Plocha snímače Pole objektivu v okuláru (mm) 12.5 ø 33 ø 20 ø 12.7 ø 8 ø 5.1 Pole objektu v kameře Režim snímání 4: History Trigger Stiskněte spouštěcí tlačítko (58) na Release Module RM02 Zvolte požadovaný obraz volicím tlačítkem (56) nebo (57) Znovu stiskněte spouštěcí tlačítko (58) na Release Module RM02 obraz se uloží 5.5 Vyrovnání bílé Haag Streit IM 900 je optimalizován na maximální kvalitu obrazu se štěrbinovou lampou Haag Streit BQ 900 a BP 900. Kvalita obrazu přitom mimo jiné závisí na správném přizpůsobení hodnot barev na příslušné osvětlení štěrbinovou lampou. Ke zlepšení kvality obrazu a dosažení realistické reprodukce barev se doporučuje provést vyrovnání bílé Příprava štěrbinové lampy 1. Zapněte štěrbinovou lampu 2. Poloha filtru otevřená (žádný filtr) 3. Zvětšení nastavte na Štěrbinovou clonu zcela otevřete 5. Předřaďte rozptylový kotouč 6. Umístěte před štěrbinovou lampu šedou kartu Haag Streit a zaostřete na ni 7. Nastavte jas štěrbinového osvětlení tak, aby byla struktura šedé karty dobře rozpoznatelná _IFU_IM _czk.indd :42:04

11 5.5.2 Provedení vyrovnání bílé 8. Spusťte aplikaci EyeSuite Imaging 9. Aktivujte automatický režim intenzity 10. Otevřete aplikaci Weissabgleich (vyrovnání bílé) 11. Spusťte aplikaci Weissabgleich (vyrovnání bílé) aktivací funkce Kalibrierung (kalibrace) Pro dosažení optimálního výsledku při vyrovnání bílé musí být obraz homogenně osvětlený. 5.7 Kontrolka LED osvětlovací hlavice a) b) c) a) b) Normální provoz Štěrbinové osvětlení a osvětlení oko lí zapnuto Zapnuto pouze štěrbinové osvětlení Zapnuto pouze osvětlení okolí Omezený provoz osvětlení okolí Zvýšená teplota LED a v důsledku toho omezený provoz osvětlení okolí 5.8 Zelená krátce bliká Zelená Zelená krátce bliká Zelená Zelená bliká 5.6 Struktura je rozpoznatelná Software / nabídka nápovědy / chybová hlášení Pokyny a umístění nápovědy k provedení vyšetření i popis chybových hlášení na leznete v nápovědě softwaru. Nápovědu lze vyvolat tlačítkem F1 nebo v nabídce [?] [Help] (nápověda). Software musí nainstalovat vyškolené osoby podle zvláštního návodu k instalaci. HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no _IFU_IM _czk.indd 11 c) 5.9 Zelená krátce bliká Zelená Zelená Zelená krátce bliká Zelená bliká Kontrolka LED napájecího zdroje přístroje Normální provoz Obraz je neostrý nebo přesvětlený Provozní stav Pohotovostní provoz Sada šedé karty pro vyrovnání bílé REF Štěrbinové osvětlení Obrácená polarita Osvětlení okolí Zelená Kontrolka LED Release Module RM02 Normální provoz LED osvětlení vypnuto Vytvoření spojení Zelená Zelená pulzující Oranžová 5.10 Kontrolka LED Camera Module CM03 Normální provoz Zelená Vytvoření spojení Oranžová :42:05

12 5.11 Chybová hlášení (osvětlovací hlavice) a) b) c) CHYBA Chybová hlášení Opatření a) b) c) E1 Nesprávná polarizace napájení Kontaktujte zástupce společnosti Haag Streit. E2 Regulátor osvětlení nerozpoznán Připojte nebo případně vyměňte regulátor osvětlení. Výkon světelných zdrojů se sníží. Po dosažení přípustné teploty je opět zajištěn E3 Teplota je příliš vysoká normální provoz. Neexistuje komunikace mezi E4 Kontaktujte zástupce společnosti Haag Streit. napájecím zdrojem a osvětlením E6 Všeobecná chyba Odešlete PS-LED do příslušné servisní pobočky. Osvětlení okolí Červená Červená bliká Červená bliká 2 Červená bliká 4 Obrácená polarita Červená Štěrbinové osvětlení Červená Červená bliká Červená bliká 2 Červená bliká Chybová hlášení Release Module RM02 CHYBA Chybová hlášení Opatření E14 Žádná komunikace s LED osvětlení LI01 plus / LI02 plus Kontaktujte zástupce společnosti Haag Streit. E16 Všeobecná chyba Odešlete přístroj do příslušné servisní pobočky. Kontrolka provozu LED (75) Červená bliká 2 Červená bliká Chybová hlášení Camera Module CM03 CHYBA Chybová hlášení Opatření E18 Žádná komunikace s LED osvětlení LI01 plus / LI02 plus Kontaktujte zástupce společnosti Haag Streit. Kontrolka provozu LED (26) Červená _IFU_IM _czk.indd :42:05

13 6. Odstavení z provozu Po vyšetření vypněte osvětlení LED krátkým stiskem tlačítka ZAP/VYP (53) na Release Module RM02. Kamera se tím nevypne. Bude to signalizováno pulzujícím blikáním zelené. Stiskem tlačítka cca na 3 sekundy se Release Module zcela vypne a kontrolka provozu LED (52) zhasne. Kamera nemá samostatný vypínač ZAP/VYP. Vypne se automaticky při vypnutí počítače. UPOZORNĚNÍ! Tlačítko ZAP/VYP na Release Module RM02 oddělí přístroj od sítě. Při delší době nepoužívání odpojte napájecí zdroj od elektrické sítě vytažením zástrčky ze zásuvky. 7. Technické parametry 7.1 Napájecí zdroj přístroje Typ ICCNEXERGY, ELPAC POWER SYSTEMS, Model MWA030018B-10A REF Síťové napětí V Proudový příkon 0,8 A Provozní kmitočet Hz 7.2 Rozměry Camera Module CM03 Hmotnost: 2,6 kg (včetně obalu) Rozměry D Š V: mm Obal D Š V: mm 7.3 Minimální požadavky na PC Typ procesoru Intel i5, 5. gen. nebo vyšší čtyřjádrový. Poznámka: 6. gen. se nedoporučuje. 2 jádra s hyper-threading se nedoporučují. RAM 8 GB RAM, když se PC používá výhradně k provozu zobrazovacího modulu. 16 GB RAM v případě použití k dalším účelům vedle Eye Suite, např. pro software ke správě pacientů. Použijte 2 moduly RAM. Pevný disk Grafika Monitor minimálně 500 GB (souborový systém NTFS). Grafická karta s pamětí minimálně 2 GB (doporučená čipová sada Nvidia nebo AMD). OpenGL 2.0 Minimálně 19", rozlišení pixelů. Operační systém Windows 7, Windows 8.1, Windows 10. Pouze 64bitový systém. Slot PCI PCI Express 3.0 Karta PCI Express Čipová sada Renesas / NEC. 7.4 Kamera Paprsek kamery: Směr průchodu paprsků doprava (pozorován lékařem) Rozhraní: USB 3.0 Rychlost opakování 30 fps (frames per second) obrazu: Příkon: 5 V / 420 ma 8. Údržba Na tomto přístroji nesmí být prováděny změny bez svolení výrobce. Instalaci a údržbu smí provádět výhradně vyškolený odborný personál. Za účelem instalace, údržby a změny systému kontaktujte zástupce společnosti Haag-Streit. Kontaktní údaje naleznete na adrese Smí být používány výhradně originální náhradní díly Haag-Streit. 8.1 Kontrola přístroje Při kontrole správného fungování držáku hlavy je třeba postupovat následovně: Zasuňte zkušební tyčinku do otáčivého ložiska, plochu přitom nastavte do pravého úhlu vůči mikroskopu. Nastavte délku štěrbiny na 8 nebo 14 mm. Intenzitu osvětlení nastavte na 50 %. Zvětšení v mikroskopu nastavte na maximum. Okuláry nastavte tak, aby se struktura na zkušební tyčince zobrazovala ostře. Přitom otáčejte okulárem ze strany (+) na stranu (-). Zapněte kameru _IFU_IM _czk.indd :42:05

14 Při všech zvětšeních se musí struktura zkušební tyčinky v okuláru a na obrazu z kamery zobrazovat ostře. Zapněte na osvětlení clonu 0,2 mm. Zapněte vláknový kříž v EyeSuite, kříž se musí nacházet ve světelném bodu. 8.2 Technická údržba Pro zajištění dlouhé životnosti přístroj jedenkrát týdně čistěte podle popisu a při nepoužívání jej chraňte ochranným krytem proti prachu. Doporučujeme nechat přístroj jedenkrát za rok přezkoušet servisním technikem. 8.3 Čištění a desinfekce Štěrbinové lampy Haag-Streit a jejich příslušenství lze v případě potřeby opatrně otírat jednorázovými desinfekčními ubrousky k okamžitému použití napuštěnými 70% etanolem. Rovněž jsou povoleny dezinfekční prostředky s šetrným působením na povrch (obsahující či neobsahující aldehydy), jako například Kohrsolin FF. Uvedené pokyny pro zpracování neplatí pro měřicí těleso tonometru! Měřicí tělesa tonometru je nutno zpracovávat podle zvláštního návodu Nepoužívejte spreje Respektujte bezpečnostní pokyny výrobce Nepoužívejte příliš nasáklé ubrousky. Hotové vlhčené ubrousky v případě potřeby před použitím vyždímejte Dbejte na to, aby do přístroje nepronikla žádná kapalina Dbejte na dobu působení Optické plochy po dezinfekci dočistěte velmi měkkou textilií UPOZORNĚNÍ! IP kód: IPX0 (přístroj není chráněn proti průniku kapalin) A. Příloha A.1 Příslušenství / spotřební materiál / náhradní díly / upgrade Komponenta REF Sada šedé karty pro vyrovnání bílé Napájecí zdroj přístroje ICCNEXERGY Кабел на компютъра USB Release Module RM B. Zákonné předpisy Imaging Module IM 900 byl vyvinut a konstruován se zohledněním norem EN a EN Při kombinaci různých zdravotnických a/nebo nezdravotnických elektrických přístrojů je třeba respektovat normu EN Označení CE potvrzuje shodu Imaging Module IM 900 se směrnicí 93/42/EHS. Kopii prohlášení o shodě k tomuto přístroji si můžete kdykoli vyžádat u společnosti Haag Streit. Je nutno dodržovat zákonné předpisy pro prevenci úrazů. Imaging Module IM 900 smí být používán výhradně v prostředí, kde jsou dodrženy parametry dle normy EN C. Klasifikace Norma EN Režim provozu Směrnice CE 93/42/EHS FDA Příslušenství štěrbinové lampy podle třídy ochrany I Trvalý provoz Třída I Příslušenství k štěrbinovým lampám D. Likvidace Elektrické a elektronické přístroje je nutno likvidovat odděleně od domácího odpadu. Tento přístroj byl uveden na trh po Pro zajištění správné likvidace se obraťte na svého zástupce společnosti Haag-Streit. Tím je zajištěno, že se do životního prostředí nedostanou žádné škodlivé látky a cenné suroviny naleznou další uplatnění. E. Zohledněné normy EN EN _IFU_IM _czk.indd :42:06

15 F. Upozornění a prohlášení výrobce o elektromagnetické kompatibilitě (EMC) F.1 Všeobecně Systém Imaging Module IM 900 splňuje požadavky na elektromagnetickou kompatibilitu dle EN :2007 (IEC 3. Edition) + EN :2015 (IEC 4. Edition). Přístroj je konstruován tak, že generování a vysílání elektromagnetických poruchových veličin je omezeno natolik, že provoz dalších přístrojů provozovaných v souladu s účelem použití není rušen a samotný přístroj vykazuje přiměřenou odolnost proti rušení elektromagnetickými poruchovými veličinami. Zabraňte poškození vysokými elektrostatickými výboji (ESD). Elektrostatické výboje s napětím vyšším než 6 kv mohou při působení na součásti štěrbinové lampy, jako je joystick nebo kovové části podstavce přístroje, narušit fungování celého systému. Komunikace mezi zobrazovacím modulem a PC by mohla být přerušena, v důsledku toho je třeba znovu spustit software EyeSuite. Zdravotnické elektrické přístroje a systémy podléhají v oblasti elektromagnetické kompatibility zvláštním opatřením a musí být instalovány podle údajů k elektromagnetické kompatibilitě, uvedených v tomto průvodním dokumentu. Použití jiných vedení nebo příslušenství než je uvedeno může vést ke zvýšenému vyzařování nebo ke snížené odolnosti přístroje proti rušení. Připojení přístroje jiného výrobce je třeba provádět se zohledněním normy EN F.2 Rušivá vysílání (tabulka norem 1) Informace vycházejí z požadavků normy EN :2007 (IEC 3. vydání) a EN :2015 (IEC 4. vydání). Pravidla a prohlášení výrobce - elektromagnetické emise Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Měření rušivého vysílání Shoda Elektromagnetické prostředí / pravidla VF vysílání podle CISPR11 Skupina 1 Tento výrobek používá VF energii výhradně pro svoji vnitřní funkci. Proto je VF vysílání velmi nízké a je nepravděpodobné, že by rušilo sousední přístroje. VF vysílání podle CISPR11 Třída B Tento výrobek je určen k používání ve všech zařízeních včetně obytných prostor a v zařízeních Vysílání harmonických oscilací dle Třída A bezprostředně připojených na veřejnou síť, zásobující i budovy, používané k obytným účelům. EN Vysílání kolísání napětí / rychlých změn napětí dle normy EN Splněno _IFU_IM _czk.indd :42:06

16 F.3 Odolnost proti rušení (tabulka norem 2) Informace vycházejí z požadavků normy EN :2007 (IEC 3. vydání). Pravidla a prohlášení výrobce - elektromagnetická odolnost Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Zkouška odolnosti proti rušení Zkušební hladina dle EN Úroveň shody Elektromagnetické prostředí / pravidla Výboj statického náboje (ESD) dle normy EN Rychlé elektrické přechodové poruchové veličiny / bursts dle EN Rázová napětí (surges) dle EN Poklesy napětí, krátkodobé výpadky a kolísání napájecího napětí dle EN ± 6 kv kontaktní výboj ± 8 kv vzdušný výboj ± 6 kv kontaktní výboj ± 8 kv vzdušný výboj Podlahy mají být dřevěné, betonové nebo opatřené keramickými dlaždicemi. V případě syntetických podlah musí relativní vlhkost vzduchu činit minimálně 30 %. ± 2 kv pro síťová vedení ± 2 kv pro síťová vedení Kvalita napájecího napětí by měla odpovídat typickému komerčnímu nebo nemocničnímu prostředí. ± 1 kv pro protitaktová napětí ± 1 kv pro protitaktová napětí Kvalita napájecího napětí by měla odpovídat typickému komerčnímu nebo nemocničnímu prostředí. < 5 % U T (> 95% prolomení U T ) na 1/2 periody < 40% U T (> 60 % prolomení U T ) na 5 period < 70 % U T (> 30% prolomení U T ) na 25 period < 5 % U T (> 95% prolomení U T ) na 5 s Magnetické pole při napájecím kmitočtu (50/60Hz) podle EN A/m 100 A/m POZNÁMKA: U T = síťové střídavé napětí před použitím zkušební hladiny < 5 % U T (> 95% prolomení U T ) na 1/2 periody < 40% U T (> 60 % prolomení U T ) na 5 period < 70 % U T (> 30% prolomení U T ) na 25 period < 5 % U T (> 95% prolomení U T ) na 5 s Kvalita napájecího napětí má odpovídat typickému obchodnímu či nemocničnímu prostředí. Jestliže uživatel výrobku vyžaduje pokračování fungování i při výskytu výpadku zásobování elektrickou energií, musí výrobek připojit k nepřerušitelnému zdroji napájení nebo jej musí napájet z baterií. Magnetická pole při síťovém kmitočtu mají mít typické hodnoty, odpovídající obchodnímu nebo nemocničnímu prostředí _IFU_IM _czk.indd :42:06

17 F.4 Odolnost proti rušení u přístrojů nesloužících k udržení života (tabulka norem 4) Informace vycházejí z požadavků normy EN :2007 (IEC 3. vydání). Směrnice a prohlášení výrobce - elektromagnetická odolnost Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Elektromagnetické prostředí - směrnice Přenosné a mobilní radiostanice se nesmí používat v menší blízkosti výrobku včetně vedení, než je doporučená ochranná vzdálenost, vypočítaná dle rovnice pro příslušný vysílací kmitočet. Zkouška odolnosti proti rušení Zkušební hladina dle EN Úroveň shody Doporučená vzdálenost (c) : Vedené VF poruchové veličiny dle EN Vyzařované VF poruchové veličiny dle EN Veff 150 khz 80 MHz 3 V/m 80 MHz 2.7 GHz 5 Veff 3 V/m 80 MHz 2.7 GHz D = 0.7 D = 1.2 D = MHz 800 MHz 800 MHz 2.7 GHz Kde P je jmenovitý výkon vysílače ve wattech (W) podle údajů výrobce vysílače a je doporučená ochranná vzdálenost D v metrech (m). Intenzita pole stacionárních radiofrekvenčních komunikační vysílačů je při všech kmitočtech podle zkoumání na místě (a) nižší než úroveň shody (b). V okolí přístrojů s následujícím symbolem blesku jsou poruchy možné. POZNÁMKA 1: Při 80 MHz a 800 MHz platí vyšší ochranná vzdálenost. POZNÁMKA 2: Tato pravidla nemusí vystihovat všechny situace. Šíření elektromagnetických vln je ovlivněno absorpcí a reflexí budovami, předměty a lidmi. a. Intenzitu pole stacionárních vysílačů, jako například základních stanic radiotelefonů a mobilních pozemních radiokomunikačních služeb, amatérských stanic, rozhlasových vysílačů v pásmech AM a FM a televizních vysílačů, nelze předem teoreticky určit. Pro stanovení elektromagnetického prostředí vyvolaného stacionárními VF vysílači se doporučuje provést zkoumání na místě. Jestliže zjištěná intenzita pole na stanovišti výrobku výše uvedenou úroveň shody překračuje, je nutno výrobek s ohledem na zajištění normálního provozu přemístit na jiné místo k provozování. Budou-li zjištěny neobvyklé výkonové parametry, bude možná nezbytné učinit další opatření, například změnu orientace či stanoviště výrobku. b. V kmitočtovém rozsahu od 150 khz do 80 MHz je by intenzita pole měly být menší než 5 Veff. c. Možné kratší vzdálenosti mimo pásma ISM nepřispívají k lepší použitelnosti v této tabulce _IFU_IM _czk.indd :42:06

18 F.5 Ochranné vzdálenosti u přístrojů nesloužících k udržení života (tabulka norem 6) Informace vycházejí z požadavků normy EN :2007 (IEC 3. vydání). Doporučené ochranné vzdálenosti mezi přenosnými a mobilními VF komunikačními zařízeními a tímto přístrojem Tento výrobek je určen k provozu v elektromagnetickém prostředí, v němž jsou kontrolovány vyzařované VF poruchové veličiny. Zákazník nebo uživatel tohoto výrobku může napomoci zamezit vzniku elektromagnetického rušení tím, že dodrží minimální vzdálenosti mezi přenosnými a mobilními VF komunikačními zařízeními (vysílači) a výrobkem, jak je doporučeno níže na základě výstupního výkonu komunikačního zařízení. Jmenovitý výkon vysílače (W) Ochranná vzdálenost podle vysílacího kmitočtu (m) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = Pro vysílače, jejichž jmenovitý výkon není v tabulce výše uveden, lze vzdálenost D v metrech (m) určit s použitím rovnice, která náleží do příslušného sloupce, kde P je jmenovitý výkon vysílače ve wattech (W) podle údajů výrobce vysílače. POZNÁMKA 1: Při 80 MHz a 800 MHz platí vyšší ochranná vzdálenost. POZNÁMKA 2: K výpočtu doporučené ochranné vzdálenosti vysílačů v kmitočtovém pásmu od 80 MHz do 2.5 GHz byl použit dodatkový faktor 10 / 3 pro omezení pravděpodobnosti, že mobilní/přenosný komunikační přístroj přinesený náhodně do oblasti pro pacienta způsobí poruchu. POZNÁMKA 3: Tato pravidla nemusí vystihovat všechny situace. Šíření elektromagnetických vln je ovlivněno absorpcí a reflexí budovami, předměty a lidmi _IFU_IM _czk.indd :42:06

19 19 17-_IFU_IM _czk.indd :42:06

20 S dalšími dotazy se prosím obracejte na prodejce společnosti Haag Streit na adrese: HAAG-STREIT AG Gartenstadtstrasse Koeniz, Switzerland Phone Fax Internet _IFU_IM _czk.indd :42:07
