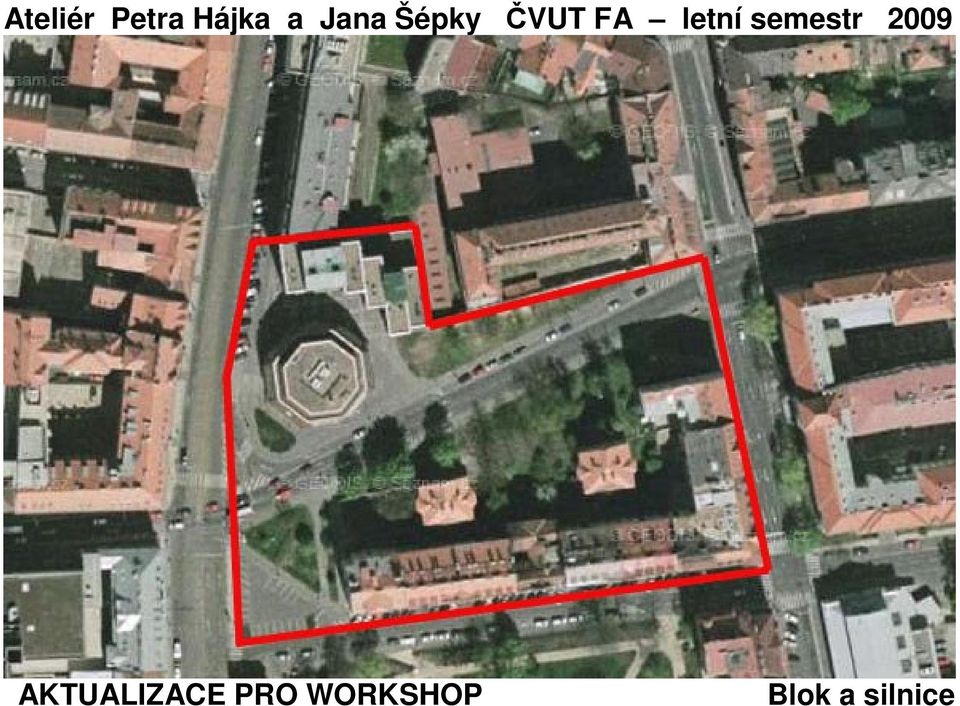

1 Ateliér Petra Hájka a Jana Šépky ČVUT FA letní semestr 2009 AKTUALIZACE PRO WORKSHOP Blok a silnice

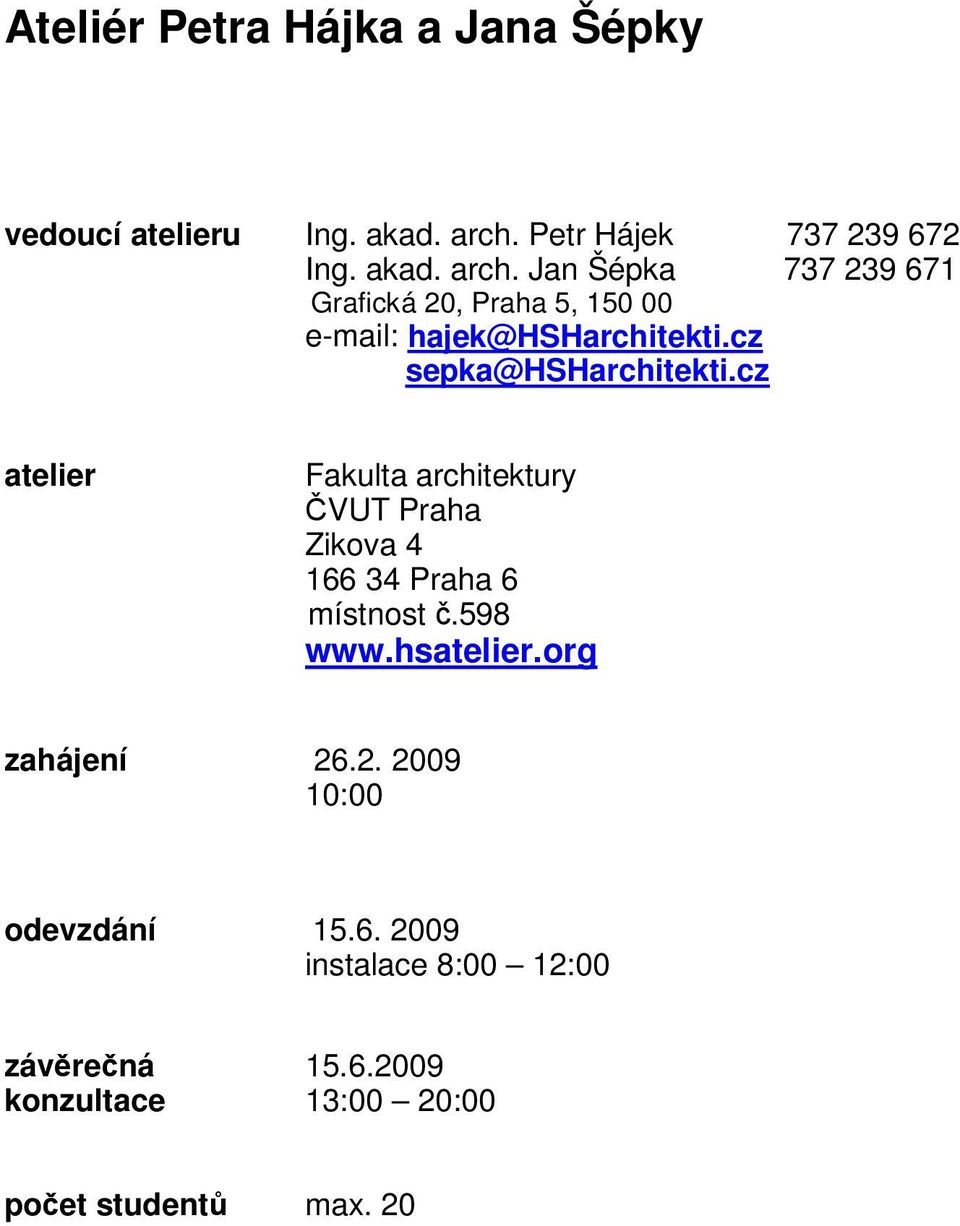

2 Ateliér Petra Hájka a Jana Šépky vedoucí atelieru Ing. akad. arch. Petr Hájek Ing. akad. arch. Jan Šépka Grafická 20, Praha 5, hajek@hsharchitekti.cz sepka@hsharchitekti.cz atelier Fakulta architektury ČVUT Praha Zikova Praha 6 místnost č zahájení :00 odevzdání instalace 8:00 12:00 závěrečná konzultace 13:00 20:00 počet studentů max. 20

Jan Šépka 737 239 671 Grafická 20, Praha 5, 150 00 e-mail: hajek@hsharchitekti.cz sepka@hsharchitekti.

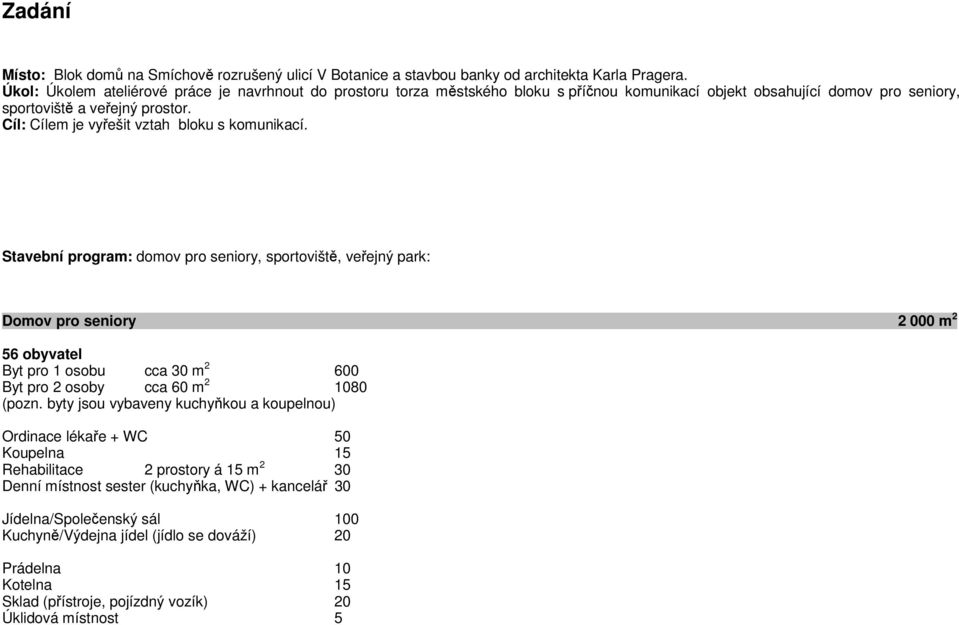

3 Zadání Místo: Blok domů na Smíchově rozrušený ulicí V Botanice a stavbou banky od architekta Karla Pragera. Úkol: Úkolem ateliérové práce je navrhnout do prostoru torza městského bloku s příčnou komunikací objekt obsahující domov pro seniory, sportoviště a veřejný prostor. Cíl: Cílem je vyřešit vztah bloku s komunikací. Stavební program: domov pro seniory, sportoviště, veřejný park: Domov pro seniory m 2 56 obyvatel Byt pro 1 osobu cca 30 m Byt pro 2 osoby cca 60 m (pozn. byty jsou vybaveny kuchyňkou a koupelnou) Ordinace lékaře + WC 50 Koupelna 15 Rehabilitace 2 prostory á 15 m 2 30 Denní místnost sester (kuchyňka, WC) + kancelář 30 Jídelna/Společenský sál 100 Kuchyně/Výdejna jídel (jídlo se dováží) 20 Prádelna 10 Kotelna 15 Sklad (přístroje, pojízdný vozík) 20 Úklidová místnost 5

Cíl: Cílem je vyřešit vztah bloku s komunikací.

4 Lůžkový výtah 5 Garáž pro 1 auto 20 Parking 5 parkovacích míst Místo pro příjezd záchranky (Možné rozšíření o kavárnu, prostory pro pracovní terapii, cvičení, kadeřníka..) Sportoviště 3000 m 2 V městské části Praha 5 je nedostatek veřejných sportovišť a nově navržený objekt by měl tento deficit snížit. Předpokládáme, že všechny sporty budou veřejně přístupné a provozované městem. Konkrétní druhy sportů nejsou předepsány (měly by však zohledńovat architektonický koncept návrhu a veřejné poslání). Veřejný park 1000 m 2 Veřejný volně přístupný prostor pro obyvatele objektu i okolního města. Celkem 6000 m 2 Celková plocha je zadána jako minimální a lze ji v případě potřeby navýšit.

Předpokládáme, že všechny sporty budou veřejně přístupné a provozované městem.

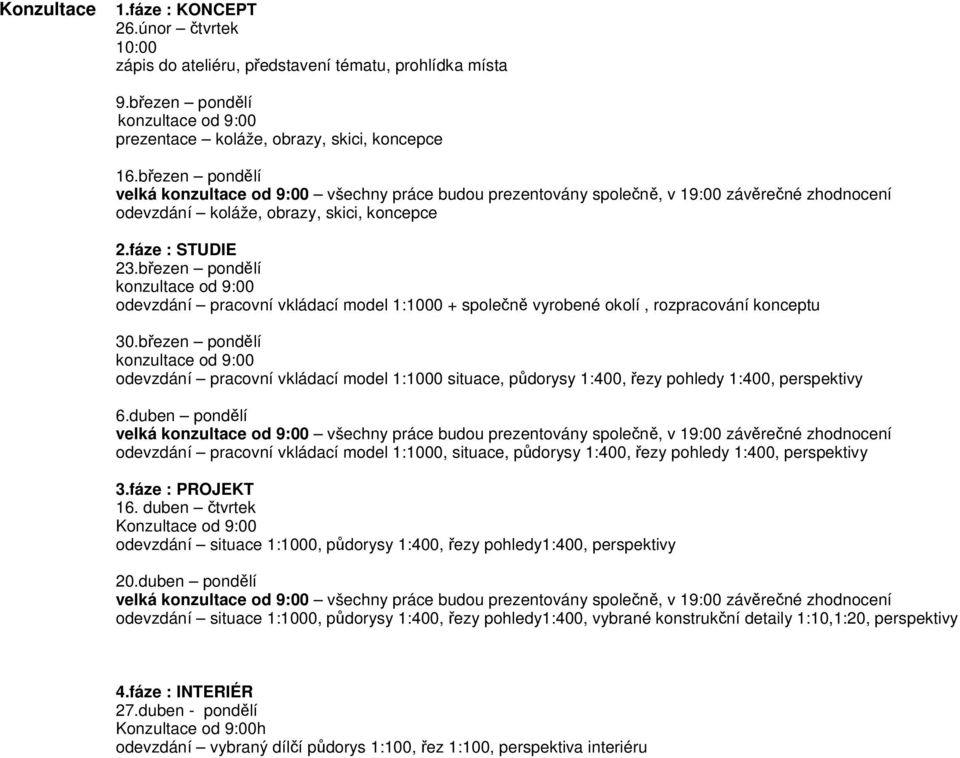

5 Konzultace 1.fáze : KONCEPT 26.únor čtvrtek 10:00 zápis do ateliéru, představení tématu, prohlídka místa 9.březen pondělí prezentace koláže, obrazy, skici, koncepce 16.březen pondělí velká všechny práce budou prezentovány společně, v 19:00 závěrečné zhodnocení odevzdání koláže, obrazy, skici, koncepce 2.fáze : STUDIE 23.březen pondělí odevzdání pracovní vkládací model 1: společně vyrobené okolí, rozpracování konceptu 30.březen pondělí odevzdání pracovní vkládací model 1:1000 situace, půdorysy 1:400, řezy pohledy 1:400, perspektivy 6.duben pondělí velká všechny práce budou prezentovány společně, v 19:00 závěrečné zhodnocení odevzdání pracovní vkládací model 1:1000, situace, půdorysy 1:400, řezy pohledy 1:400, perspektivy 3.fáze : PROJEKT 16. duben čtvrtek Konzultace od 9:00 odevzdání situace 1:1000, půdorysy 1:400, řezy pohledy1:400, perspektivy 20.duben pondělí velká všechny práce budou prezentovány společně, v 19:00 závěrečné zhodnocení odevzdání situace 1:1000, půdorysy 1:400, řezy pohledy1:400, vybrané konstrukční detaily 1:10,1:20, perspektivy 4.fáze : INTERIÉR 27.duben - pondělí Konzultace od 9:00h odevzdání vybraný dílčí půdorys 1:100, řez 1:100, perspektiva interiéru

březen pondělí odevzdání pracovní vkládací model 1:1000 + společně vyrobené okolí, rozpracování konceptu 30.

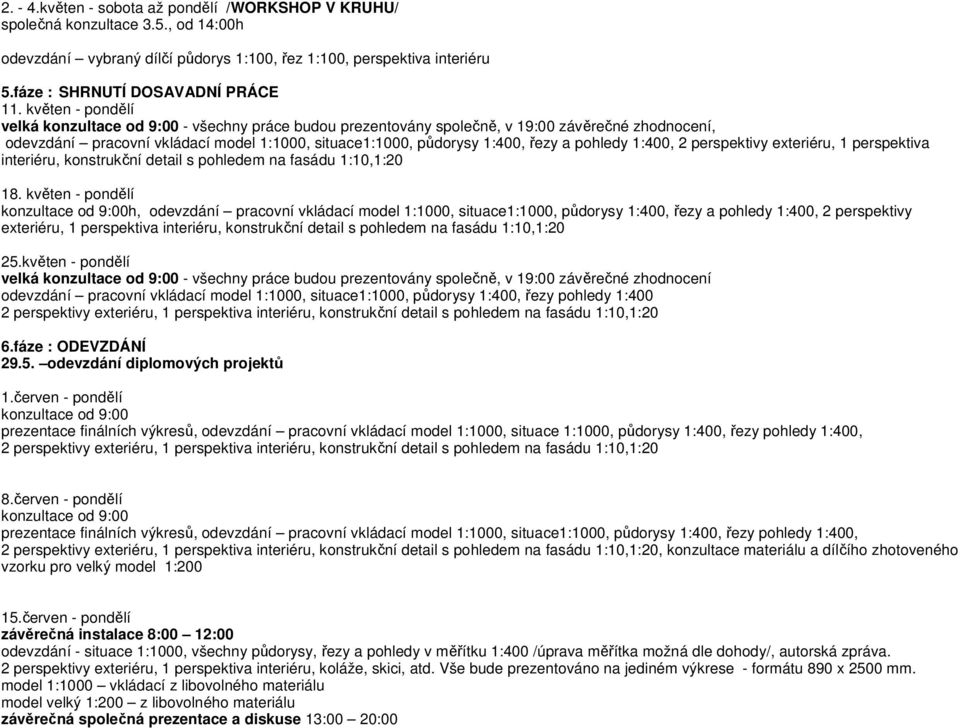

6 květen - sobota až pondělí /WORKSHOP V KRUHU/ společná konzultace 3.5., od 14:00h odevzdání vybraný dílčí půdorys 1:100, řez 1:100, perspektiva interiéru 5.fáze : SHRNUTÍ DOSAVADNÍ PRÁCE 11. květen - pondělí velká - všechny práce budou prezentovány společně, v 19:00 závěrečné zhodnocení, odevzdání pracovní vkládací model 1:1000, situace1:1000, půdorysy 1:400, řezy a pohledy 1:400, 2 perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1: květen - pondělí h, odevzdání pracovní vkládací model 1:1000, situace1:1000, půdorysy 1:400, řezy a pohledy 1:400, 2 perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1:20 25.květen - pondělí velká - všechny práce budou prezentovány společně, v 19:00 závěrečné zhodnocení odevzdání pracovní vkládací model 1:1000, situace1:1000, půdorysy 1:400, řezy pohledy 1:400 2 perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1:20 6.fáze : ODEVZDÁNÍ odevzdání diplomových projektů 1.červen - pondělí prezentace finálních výkresů, odevzdání pracovní vkládací model 1:1000, situace 1:1000, půdorysy 1:400, řezy pohledy 1:400, 2 perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1:20 8.červen - pondělí prezentace finálních výkresů, odevzdání pracovní vkládací model 1:1000, situace1:1000, půdorysy 1:400, řezy pohledy 1:400, 2 perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1:20, konzultace materiálu a dílčího zhotoveného vzorku pro velký model 1: červen - pondělí závěrečná instalace 8:00 12:00 odevzdání - situace 1:1000, všechny půdorysy, řezy a pohledy v měřítku 1:400 /úprava měřítka možná dle dohody/, autorská zpráva. 2 perspektivy exteriéru, 1 perspektiva interiéru, koláže, skici, atd. Vše bude prezentováno na jediném výkrese - formátu 890 x 2500 mm. model 1:1000 vkládací z libovolného materiálu model velký 1:200 z libovolného materiálu závěrečná společná prezentace a diskuse 13:00 20:00

perspektivy exteriéru, 1 perspektiva interiéru, konstrukční detail s pohledem na fasádu 1:10,1:20 18.

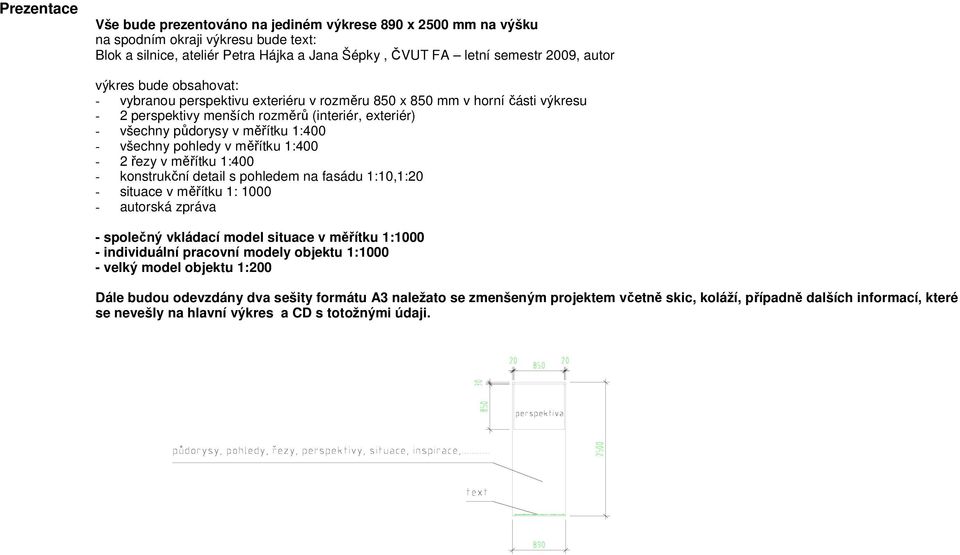

7 Prezentace Vše bude prezentováno na jediném výkrese 890 x 2500 mm na výšku na spodním okraji výkresu bude text: Blok a silnice, ateliér Petra Hájka a Jana Šépky, ČVUT FA letní semestr 2009, autor výkres bude obsahovat: - vybranou perspektivu exteriéru v rozměru 850 x 850 mm v horní části výkresu - 2 perspektivy menších rozměrů (interiér, exteriér) - všechny půdorysy v měřítku 1:400 - všechny pohledy v měřítku 1:400-2 řezy v měřítku 1:400 - konstrukční detail s pohledem na fasádu 1:10,1:20 - situace v měřítku 1: autorská zpráva - společný vkládací model situace v měřítku 1: individuální pracovní modely objektu 1: velký model objektu 1:200 Dále budou odevzdány dva sešity formátu A3 naležato se zmenšeným projektem včetně skic, koláží, případně dalších informací, které se nevešly na hlavní výkres a CD s totožnými údaji.

pohledy v měřítku 1:400-2 řezy v měřítku 1:400 - konstrukční detail s pohledem na fasádu 1:10,1:20 - situace v měřítku 1: 1000 - autorská zpráva - společný vkládací model situace v měřítku 1:1000 -
