1 Prezentace Top - Expo / Výškové budovy Ji dři h Pl Jindřich Plaza Ostrava (CZ)

2 AUTOŘI NÁVRHU: CMC architects a.s. Dipl. Arch. David R. Chisholm AIA, ČKA Akad. Arch. Vít Máslo ČKA HIP, KOORDINACE: AED projekt a.s. Ing. Aleš Marek, ČKAIT Ing. Jiří Straka, ČKAIT Hlavní architekt: Ing. Arch Martina Trejtnarová, AIA, ČKA Hlavní inženýr projektu: Ing. Marian Volšík Projekční tým: Mgr. Art. Marek Jesenský Ing. arch. David Kotlán Dipl. arch. Stella Boechat Ing. arch. Marek Řehoř Ing. Jan Síba Ing. František Roztočil Ing. Jiří Myslivec, ČKAIT Bohuslav Kočer ÚVOD

Arch Martina Trejtnarová, AIA, ČKA Hlavní inženýr projektu: Ing. Marian Volšík Projekční tým: Mgr. Art.

3 JINDŘICH PLAZA ortofotomapa ÚVOD

4 situace ZÁKLADNÍ POPIS

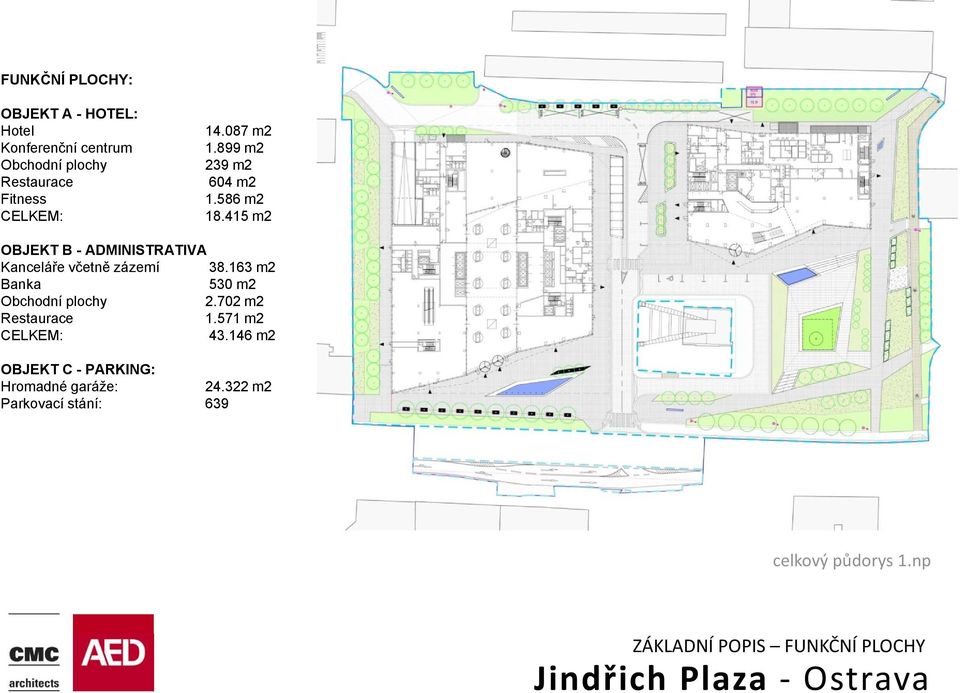

5 FUNKČNÍ PLOCHY: OBJEKT A - HOTEL: Hotel Konferenční centrum Obchodní plochy Restaurace Fitness CELKEM: m m2 239 m2 604 m m m2 OBJEKT B - ADMINISTRATIVA Kanceláře včetně zázemí m2 Banka 530 m2 Obchodní plochy m2 Restaurace m2 CELKEM: m2 OBJEKT C - PARKING: Hromadné garáže: m2 Parkovací stání: 639 celkový půdorys 1.np ZÁKLADNÍ POPIS FUNKČNÍ PLOCHY

415 m2 OBJEKT B - ADMINISTRATIVA Kanceláře včetně zázemí 38.163 m2 Banka 530 m2 Obchodní plochy 2.

6 pohled západní pohled východní OBALOVÉ KONSTRUKCE

7 Objekt A Design Hotel Objekt B Administrativa Blokové schéma fasád OBALOVÉ KONSTRUKCE

8 pohled z náměstí OBALOVÉ KONSTRUKCE

9 Detail věž administrativy OBALOVÉ KONSTRUKCE

10 Fasáda detail administrativa OBALOVÉ KONSTRUKCE

11 Fasáda detail svislého spoje modulů OBALOVÉ KONSTRUKCE

12 Fasáda detail napojení na stropní desku OBALOVÉ KONSTRUKCE

13 Hotel lobby DISPOZIČNÍ A FUNKČNÍ ŘEŠENÍ HOTEL

14 1np Hotel 14np věž/hotel DISPOZIČNÍ A FUNKČNÍ ŘEŠENÍ HOTEL

15 Administrativa atrium DISPOZIČNÍ A FUNKČNÍ ŘEŠENÍ ADMINISTRATIVA

16 1NP ADMIN. TIETO 14np věž/administrativa 1np Administrativa DISPOZIČNÍ A FUNKČNÍ ŘEŠENÍ ADMINISTRATIVA

17 14np věž/administrativa 4np Administrativa DISPOZIČNÍ A FUNKČNÍ ŘEŠENÍ REGULAČNÍ ÚSEKY ADMINISTRATIVA

18 +121 m +84 m Objekt B Administrativa 29 NP Objekt A Design Hotel 21 NP řezové schéma TECHNICKÉ ZAŘÍZENÍ BUDOV

19 KRITÉRIA TEPELNÉ POHODY ZIMNÍ OBDOBÍ index oblečení 1,0 clo, relativní vlhkost vzduchu 30-70%, lehká pracovní aktivita ve stoji 1,6 met Kategorie vnitřního tepelného prostředí: Operativní teplota: A: 17,5 o C 20,5 o C B: 16,0 o C 22,0 o C C: 15,0 o C 23,0 o C Maximální průměrná rychlost proudění vzduchu: A: 0,13 m/s B: 0,15 m/s C: 0,18 m/s Předpokládané procento nespokojených osob PPD - hodnota: A: PPD < 6 % B: PPD < 10 % C: PPD < 15 % Předpokládané průměrné hodnocení PMV - hodnota: A: -0,2 < PMV < +0,2 B: -0,5 < PMV < +0,5 C: -0,7 < PMV < +0,7 LETNÍ OBDOBÍ index oblečení 0,5 clo, relativní vlhkost vzduchu 30-70%, lehká pracovní aktivita ve stoji 1,6 met Kategorie vnitřního tepelného prostředí: Operativní teplota: A: 22,0 o C 24,0 o C B: 21,0 o C 25,0 o C C: 20,0 o C 26,0 o C Maximální průměrná rychlost proudění vzduchu: A: 0,16 m/s B: 0,20 m/s C: 0,23 m/s Předpokládané procento nespokojených osob PPD - hodnota: A: PPD < 6 % B: PPD < 10 % C: PPD < 15 % Předpokládané průměrné hodnocení PMV - hodnota: A: -0,2 < PMV < +0,2 B: -0,5 < PMV < +0,5 C: -0,7 < PMV < +0,7 POHODA VNITŘNÍHO PROSTŘEDÍ HODNOTÍCÍ KRITÉRIA

A: PPD < 6 % B: PPD < 10 % C: PPD < 15 % Předpokládané průměrné hodnocení PMV - hodnota: A: -0,2 < PMV < +0,2 B: -0,5 < PMV < +0,5 C: -0,7 < PMV < +0,7 LETNÍ OBDOBÍ index oblečení 0,5 clo, relativní

20 SCHÉMA ATRIA LÉTO POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

21 POLE TEPLOTY VZDUCHU LÉTO POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

22 POLE STŘEDNÍ RADIAČNÍ TEPLOTY LÉTO POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

23 POLE RYCHLOSTI PROUDĚNÍ VZDUCHU LÉTO POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

24 POLE PPD INDEXU LÉTO POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMNISTRATIVA

25 POLE TEPLOTY VZDUCHU ZIMA POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

26 POLE STŘEDNÍ RADIAČNÍ TEPLOTY ZIMA POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

27 POLE RYCHLOSTI PROUDĚNÍ VZDUCHU ZIMA POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMINISTRATIVA

28 POLE PPD INDEXU ZIMA POHODA VNITŘNÍHO PROSTŘEDÍ ATRIUM ADMNISTRATIVA

29 PENB Hotel POSOUZENÍ ENERGETICKÉ NÁROČNOSTI BUDOV HOTEL

30 PENB Administrativa POSOUZENÍ ENERGETICKÉ NÁROČNOSTI BUDOV ADMINISTRATIVA

31 CMC / AED 09/2010 ZÁVĚR
