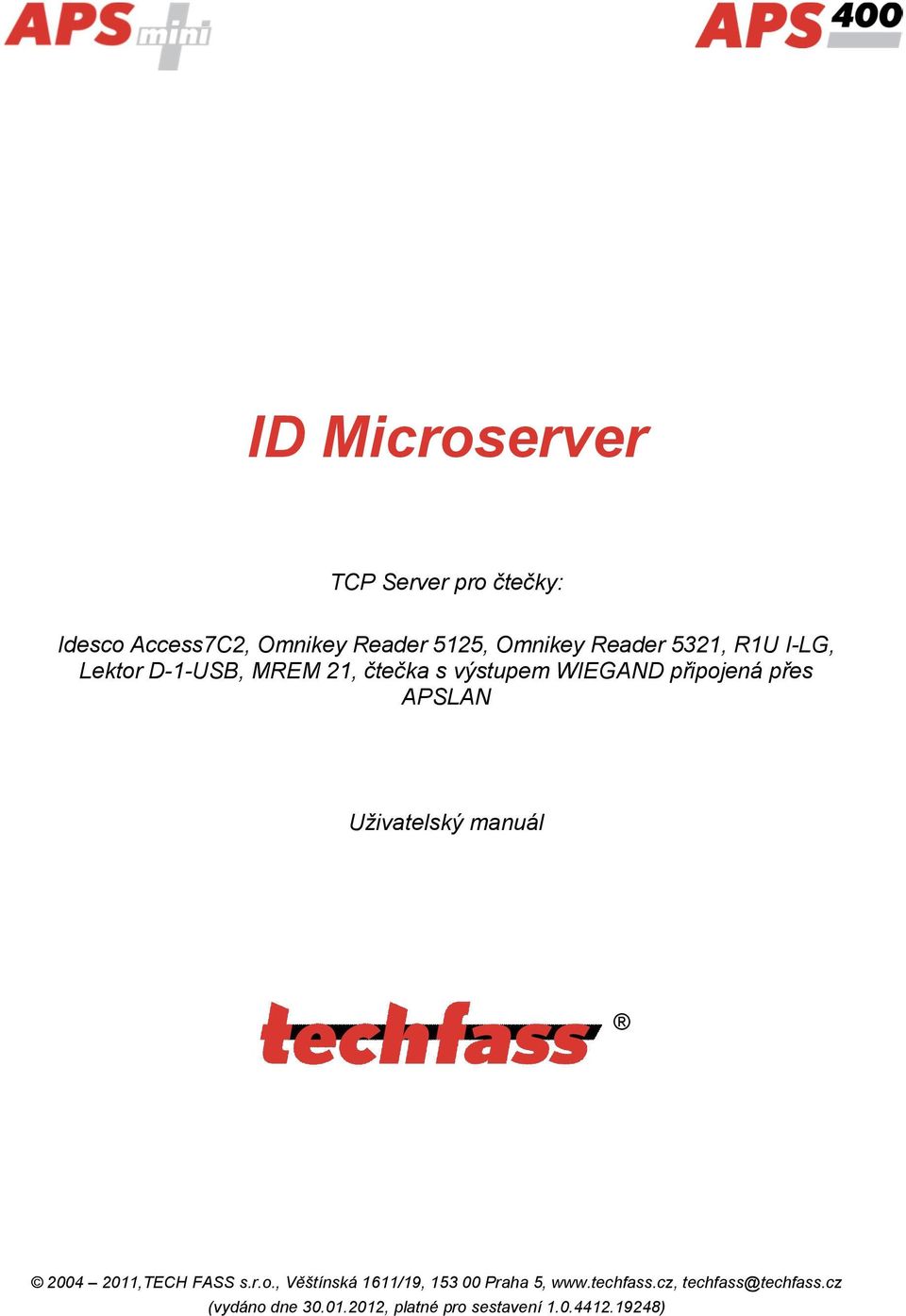

1 ID Microserver TCP Server pro čtečky: Idesco Access7C2, Omnikey Reader 5125, Omnikey Reader 5321, R1U I-LG, Lektor D-1-USB, MREM 21, čtečka s výstupem WIEGAND připojená přes APSLAN Uživatelský manuál ,TECH FASS s.r.o., Věštínská 1611/19, Praha 5, techfass@techfass.cz (vydáno dne , platné pro sestavení )

APSLAN Uživatelský manuál 2004 2011,TECH FASS s.r.o.

2 1 Obsah 1 Obsah Popis produktu, instalace, konfigurace Stručný popis produktu Požadavky na hardware a softwarové prostředí Instalace a konfigurace programu Záložka Configuration Připojitelná zařízení Uživatelská konfigurace interpretace načtených ID Kopírování ID kódu do schránky, vkládání ID na pozici kurzoru Záložka Application Záložka Service... 6 Uvedené názvy produktů a společností mohou být ochrannými známkami a/nebo ochranné servisní známky jejich příslušných vlastníků.

.. 5 4.3 Kopírování ID kódu do schránky, vkládání ID na pozici kurzoru... 5 5 Záložka Application... 6 6 Záložka Service.

3 2 Popis produktu, instalace, konfigurace 2.1 Stručný popis produktu Pomocný program ID Microserver slouží k připojení čteček k PC buď přímo přes sériový port, nebo přes TCP/IP převodník, a k distribuci čtečkou načtených ID prostřednictvím protokolu TCP/IP jiným programům společnosti TECHFASS, či pro kopírování ID načteného média do schránky, nebo pro vyplnění načteného ID na aktuální pozici kurzoru. 2.2 Požadavky na hardware a softwarové prostředí Pro připojení čtečky je třeba připojit vhodný TCP/IP / RS 232 převodník do sítě společně se serverem provozujícím program, případně připojit čtečku napřímo do COM portu serveru. Pro chod programu je vyžadován operační systém Windows NT 4.0 (min. SP 4), Windows 2000 nebo Windows XP (doporučeno) a rozhraní.net Framework verze 2.0 nebo vyšší. 3 Instalace a konfigurace programu Program nainstalujte pomocí spuštěním instalátoru a připojte čtečku k počítači (případně připojte čtečku k převodníku a ten připojte do počítačové sítě). Poté spusťte program jeho zástupcem z nabídky Start. Program obsahuje několik záložek: Záložka Configuration (obr. 1) obsahuje konfigurační parametry pro běh programu. Záložka Application (obr. 2) obsahuje informace o připojených klientech a načtených kartách. Záložka Service (obr. 3) obsahuje prostředky pro instalaci a spouštění Windows NT služby, která pro svůj běh nevyžaduje, aby byl v operačním systému přihlášen uživatel. strana 3

protokolu TCP/IP jiným programům společnosti TECHFASS, či pro kopírování ID načteného média do schránky, nebo pro vyplnění načteného ID na aktuální pozici kurzoru. 2.

4 4 Záložka Configuration Záložka Configuration obsahuje možnost Server Properties, kde je třeba nastavit IP port, na kterém bude server očekávat klientské aplikace. Doporučujeme ponechat výchozí hodnotu 10777, kterou můžete vložit stisknutím tlačítka Default. V možnosti Reader Connection Properties zvolte možnost dle připojené čtečky. V oblasti User data format lze nastavit uživatelskou konfiguraci interpretace načtených kódů. Pokud je nutné s ID kódem pracovat jinde než v připojených programech TECHFASS, je možné použít kopírování ID kódu načteného média do schránky, nebo jeho vložení na aktuální pozici kurzoru. Obr. 1: Záložka Configuration Po nastavení připojení ke čtečce (viz níže) spusťte TCP server a komunikaci se čtečou tlačítkem se zelenou šipkou Start, zastavit funkci lze stisknutím sousedního tlačítka Stop. 4.1 Připojitelná zařízení Access7C2 přes TCP/IP Čtečka IDESCO Access7C2 může být k počítači připojena přes TCP/IP převodník (např. GNOME232), jehož parametry (IP adresu a port) nastavte v příslušných polích po volbě možnosti Access7C2 (TCP/IP) Access7C2 přes sériový port Druhou možností k připojení čtečky IDESCO Access7C2 je připojení přímo přes sériový port počítače. Pro tuto možnost zvolte Access7C2 (Serial port) a v přilehlém poli zadejte jméno COM portu, přes který je čtečka připojena Omnikey Reader Čtečka Omnikey Reader 5321 nebo Omnikey Reader 5215 je k počítači připojena přes USB port. Po připojení čtečky k počítači a instalaci ovladačů (k dispozici na instalačním CD nebo na zvolte možnost Omnikey Reader a v přilehlé nabídce vyberte připojenou čtečku. Upozornění: Podpora čteček Omnikey Reader 5321 a Omnikey Reader 5125 je pouze pro OS Windows XP 32bit a kompatibilní systémy. strana 4

V oblasti User data format lze nastavit uživatelskou konfiguraci interpretace načtených kódů.

5 4.1.4 Čtečka s výstupem WIEGAND připojená přes převodník APSLAN Program umožňuje připojení WIEGAND čtečky přes převodník APSLAN. Po připojení čtečky k převodníku a připojení převodníku do sítě k PC, zvolte možnost APSLAN (Wiegand Mode). Vyplňte IP adresu a port pro komunikaci nastavený na převodníku APSLAN R1U I-LG a Lektor D-1-USB Čtečku R1U I-LG nebo čtečku Lektor D-1-USB lze připojit přes USB port. Po připojení nainstalujte ovladače čtečky buď z instalačního CD, nebo z webu výrobce. V aplikaci potom vyberte možnost R1U I-LG (Serial Port) a na záložce Configuration a ve výběru COM Port zvolte COM port, který byl čtečce přidělen MREM 21 Mikročtečku MREM 21 lze připojit přes sériový port. Na záložce Configuration vyberte možnost MREM 21 (Serial Port) a v nabídce COM Port vyberte příslušný port, ke kterému je čtečka připojena. 4.2 Uživatelská konfigurace interpretace načtených ID Uživatelskou konfiguraci interpretace načtených ID kódů lze nastavit v oblasti User data format. Tuto funkci má smysl používat v případě, že se kódy ID médií načítaných na systémových čtečkách liší od kódů načítaných na mikročtečce, např. nevhodnou interpretací paritních bitů apod. Pro povolení dané funkce zaškrtněte příslušné políčko. Program poté bude za kód karty považovat pouze data z rozsahu nastaveného konfigurací prvního a posledního bitu (First Data Bit, Last Data Bit). V případě použití čtečky Omnikey Reader 5215 může být vyžadována i reverzní interpretace kódu karty, v takovém případě zvolte možnost Reverse data bytes (OMNIKEY 5x21, Mifare cards). 4.3 Kopírování ID kódu do schránky, vkládání ID na pozici kurzoru Pokud je vyžadováno kopírovat ID načteného média do schránky, zaškrtněte možnost Copy to clipboard (application only). Pokud je vyžadováno vkládání ID načteného média na aktuální pozici kurzoru, zaškrtněte možnost Send to keypad buffer (application only). Tyto volby lze využít pouze při použití programu ID Microserver v režimu aplikace! strana 5

5 R1U I-LG a Lektor D-1-USB Čtečku R1U I-LG nebo čtečku Lektor D-1-USB lze připojit přes USB port. Po připojení nainstalujte ovladače čtečky buď z instalačního CD, nebo z webu výrobce.

6 5 Záložka Application Záložka Application obsahuje seznam připojených klientských programů a načtených karet včetně technologie čipu (Mifare, Picotag, ICode Classic, Tag-It). 6 Záložka Service Obr. 2: Záložka Application Po ověření funkce je možné program nainstalovat jako službu. Na záložce Service uveďte do pole Service Name jméno, pod kterým by měla služba běžet. Stav služby je indikován pod polem s uvedeným názvem (doporučujeme ponechat výchozí název). Pro instalaci a odinstalaci je vyžadováno administrátorské oprávnění, instalaci spustíte tlačítkem Install service. Po instalaci služba neběží, lze ji spustit tlačítkem Start service. Pro změnu konfigurace serveru běžícího jako Obr. 3: Záložka Service služba je třeba službu zastavit tlačítkem Stop service, změnit konfiguraci na záložce Application a službu znovu spustit. Službu lze odinstalovat stisknutím tlačítka Uninstall service. Program nelze spustit jako aplikaci na stejném portu, na jakém je v systému spuštěn jako služba (program zobrazí chybové hlášení). strana 6

Stav služby je indikován pod polem s uvedeným názvem (doporučujeme ponechat výchozí název).
