Instalační manuál MemoCam M C65 a MC720 v Instalační manuál. MemoCam M-C56 MemoCam M-C720

Rozměr: px
Začít zobrazení ze stránky:

Download "Instalační manuál MemoCam M C65 a MC720 v.1.00. Instalační manuál. MemoCam M-C56 MemoCam M-C720"

Transkript

1 Instalační manuál MemoCam M-C56 MemoCam M-C720 1

2 Obsah Hlavní rysy...3 Pohledy na jednotku MemoCam...4 Seznámení...5 Základní vlastnosti:...5 Výhody:...5 Záznam vlivem událostí...6 Instalace Jednotky MemoCam...6 Zapojení...6 Zapojení sběrnice RS Tabulka nastavení adres...13 Umístění jednotky MemoCam...15 Montáž jednotky MemoCam - VARIANTA "A"...16 Montáž jednotky MemoCam - VARIANTA "B"...17 Připojení napájení...18 Vložení paměťové karty...18 Další možnosti...19 Dálkové ovládání...19 Zastřežení jednotky MemoCam...19 Odstřežení jednotky MemoCam...20 Indikační LED...20 Indikační zvukové signály...20 Instalace MemoCam Software...21 Instalace MemoCam software na Vašem PC...21 Instalace MemoCam software na Vašem Pocket PC...21 Prohlížení obrázků...22 Prohlížení seznamu obrázků...22 Přehrávání snímků...23 Kontrola systému...24 Slovníček pojmů...24 Specifikace M-C Specifikace M-C

3 Hlavní rysy MemoCam M-C65 - je kompletní samostatná digitální CCTV jednotka pro záznam obrazu z jednoho místa. Zahrnuje digitální CCD barevnou/černobílou kameru s automatickým záznamem obrázků na paměťovou kartu včetně komprese a PIR čidlo v jednom zařízení. Umožňuje automatický záznam během poplachu v závislosti na detekci pohybu. Záznamová rychlost 10 snímků za sekundu. Vestavěný komunikační port RS-485 pro konfiguraci a komunikaci s PC. Záznam může být inicializován několika způsoby: interním PIR čidlem a / nebo externím spínáním a / nebo pomocí IR dálkového ovládání Výsledný záznam lze prohlížet přímo na PC po načtení paměťové karty v USB čtecím zařízení za pomocí dodávané programu. Funkce: tři programovatelné vstupy jeden programovatelná výstup infra detektor BNC video výstup detekce pohybu tři indikační LED integrovaná siréna infra dálkové ovládání tamper port RS-485 MemoCam M-C720 totožné vlastností jako M-C65 ale s megapixelovou CMOS kamerou (1.2 Mega pixel) místo CCD kamery. 3

4 Pohledy na jednotku MemoCam Obr. 1 Přední pohled Obr. 2 Zadní pohled 4

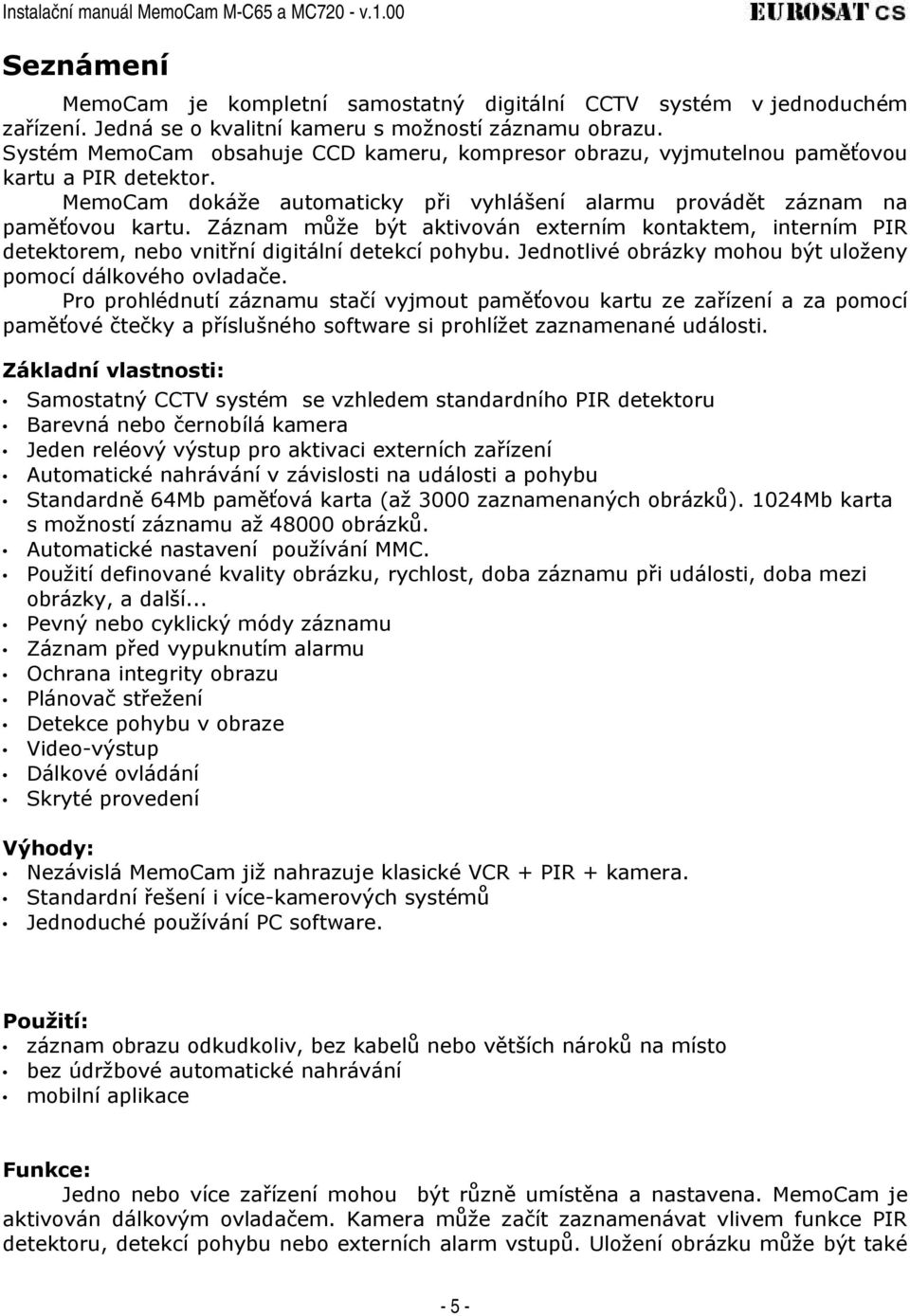

5 Seznámení MemoCam je kompletní samostatný digitální CCTV systém v jednoduchém zařízení. Jedná se o kvalitní kameru s možností záznamu obrazu. Systém MemoCam obsahuje CCD kameru, kompresor obrazu, vyjmutelnou paměťovou kartu a PIR detektor. MemoCam dokáže automaticky při vyhlášení alarmu provádět záznam na paměťovou kartu. Záznam může být aktivován externím kontaktem, interním PIR detektorem, nebo vnitřní digitální detekcí pohybu. Jednotlivé obrázky mohou být uloženy pomocí dálkového ovladače. Pro prohlédnutí záznamu stačí vyjmout paměťovou kartu ze zařízení a za pomocí paměťové čtečky a příslušného software si prohlížet zaznamenané události. Základní vlastnosti: Samostatný CCTV systém se vzhledem standardního PIR detektoru Barevná nebo černobílá kamera Jeden reléový výstup pro aktivaci externích zařízení Automatické nahrávání v závislosti na události a pohybu Standardně 64Mb paměťová karta (až 3000 zaznamenaných obrázků). 1024Mb karta s možností záznamu až obrázků. Automatické nastavení používání MMC. Použití definované kvality obrázku, rychlost, doba záznamu při události, doba mezi obrázky, a další... Pevný nebo cyklický módy záznamu Záznam před vypuknutím alarmu Ochrana integrity obrazu Plánovač střežení Detekce pohybu v obraze Video-výstup Dálkové ovládání Skryté provedení Výhody: Nezávislá MemoCam již nahrazuje klasické VCR + PIR + kamera. Standardní řešení i více-kamerových systémů Jednoduché používání PC software. Použití: záznam obrazu odkudkoliv, bez kabelů nebo větších nároků na místo bez údržbové automatické nahrávání mobilní aplikace Funkce: Jedno nebo více zařízení mohou být různě umístěna a nastavena. MemoCam je aktivován dálkovým ovladačem. Kamera může začít zaznamenávat vlivem funkce PIR detektoru, detekcí pohybu nebo externích alarm vstupů. Uložení obrázku může být také 5

6 aktivováno tlačítkem Rec na dálkovém ovladači. Všechny obrázky jsou uloženy na paměťové kartě. Dálkové ovládání: Pomocí dálkového ovládání můžeme vykonávat následující funkce: Zapnutí střežení (možné zabezpečit kódem) Vypnutí střežení (zabezpečeno kódem) Záznam jednotlivých snímků nebo pořizování momentek. Záznam vlivem událostí Každý záznam je pořízen podle konfigurace systému: Fixed mode záznam skončí jakmile je karta plná Cyclic mode je-li karta plná, nové události začnou přemazávat staré. Položky v balení: kamera MemoCam paměťová karta montážní kloub napájecí zdroj IR dálkové ovládání a dvě baterie AAA CD se software Instalace Jednotky MemoCam Vybereme vhodné místo montáže. Kamera musí být namontována na zdi, v místě předpokládaného narušení. Optimální je stálé osvětlení a stálá teplota okolí. Vyvarujte se míst s přímým slunečním světlem, místům s velkými teplotními skoky, okolí trubek a místům s vysokými kontrasty jasu. Zapojení Zařízení je napájeno DC 12V s odběrem max. 280mA. Pro napájení použijte dodaný adaptér, který připojíme pomocí vyvedeného JACK konektoru. Do systému mohou být zapojena další volitelná zařízení např. externí monitor, externí zálohy baterií, externí detektory. Zařízení lze také napájet pomocným zálohovacím zdrojem. Pomocí propojky na desce nastavíme příslušný režim: Napájení jedním zdrojem (jumper 1 spojen) Použijeme jeden zdroj současně pro napájeni PIR i kamery. Zdroj zapojíme na svorky GND MAIN a +12V. Napájení dvěma zdroji (jumper 1 rozpojen) Zařízení napájíme pomocí normálního a záložního napájecího zdroje. Záložní zdroj napájí pouze PIR. Při výpadku nelze pořizovat video záznam. Záložní zdroj zapojíme na svorky GND MAIN a +12V, normální zdroj zapojíme na svorky GND MAIN a +12VID. 6

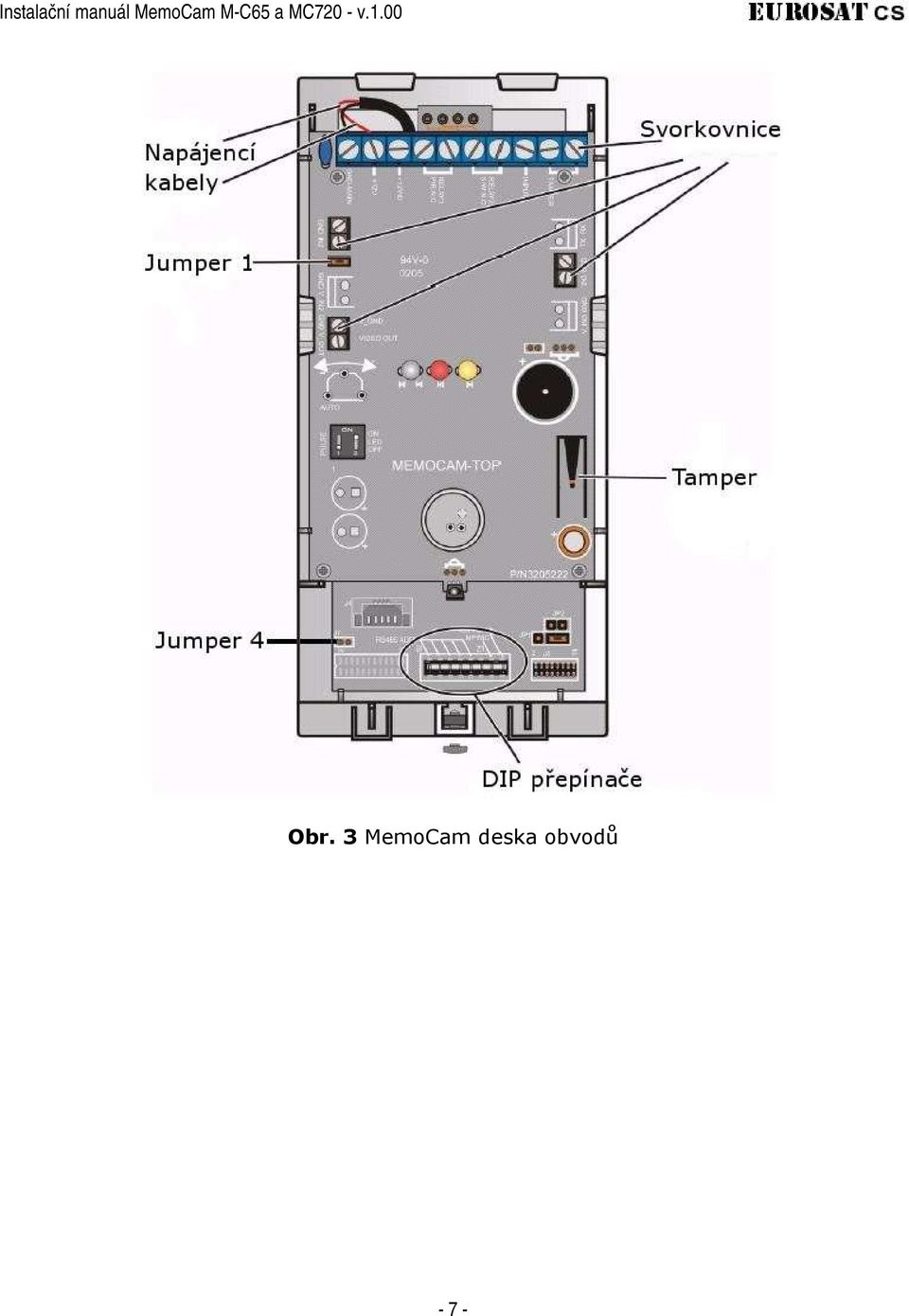

7 Obr. 3 MemoCam deska obvodů 7

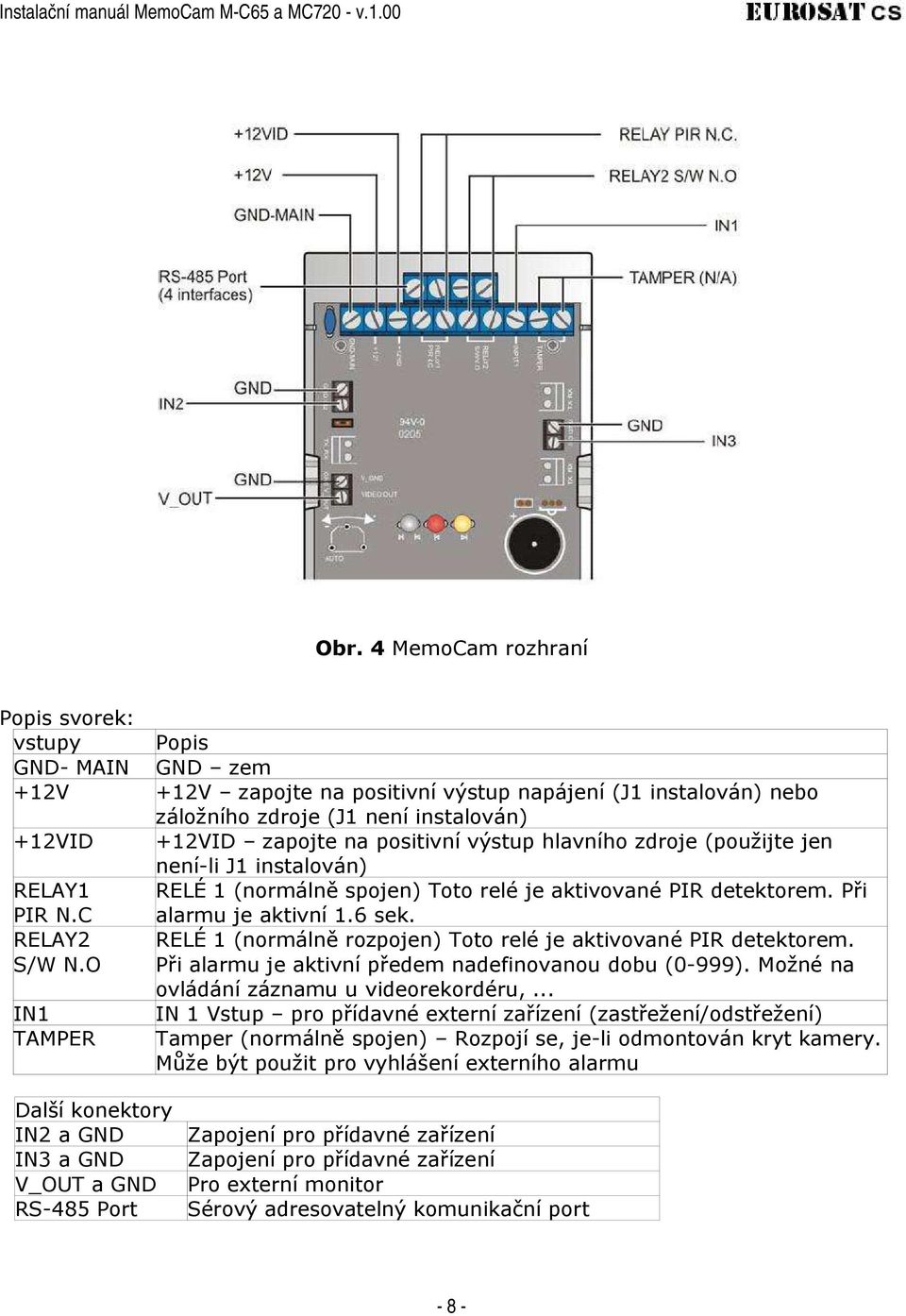

8 Obr. 4 MemoCam rozhraní Popis svorek: vstupy Popis GND- MAIN GND zem +12V +12V zapojte na positivní výstup napájení (J1 instalován) nebo záložního zdroje (J1 není instalován) +12VID +12VID zapojte na positivní výstup hlavního zdroje (použijte jen není-li J1 instalován) RELAY1 RELÉ 1 (normálně spojen) Toto relé je aktivované PIR detektorem. Při PIR N.C alarmu je aktivní 1.6 sek. RELAY2 RELÉ 1 (normálně rozpojen) Toto relé je aktivované PIR detektorem. S/W N.O Při alarmu je aktivní předem nadefinovanou dobu (0-999). Možné na ovládání záznamu u videorekordéru,... IN1 TAMPER IN 1 Vstup pro přídavné externí zařízení (zastřežení/odstřežení) Tamper (normálně spojen) Rozpojí se, je-li odmontován kryt kamery. Může být použit pro vyhlášení externího alarmu Další konektory IN2 a GND IN3 a GND V_OUT a GND RS-485 Port Zapojení pro přídavné zařízení Zapojení pro přídavné zařízení Pro externí monitor Sérový adresovatelný komunikační port 8

9 Zapojení externího zařízení k MemoCam 1. MemoCAM otevřeme povolením šroubku vedle MMC karty Obr. 5 Demontáž krytu 2. Otevřete jeden ze dvou předznačených otvorů pro kabely, které jsou umístěny navrchu krytu. Obr. 6 Otvory pro kabely 9

10 3. Připojte kabely skrz vytvořený otvor. 4. Zapojte kabely ke svorkovnicím na plošné desce (zapojujete-li zálohové napájení, přesvědčete se, že rozpojen (odstraněn) jumper 1. Obr. 7 Svorkovnice pro kabely 5. Připevněte kryt a zašroubujte šroubky. Příklady zapojení: Programovatelné vstupy/výstupy se programují dodávaným softwarem MemoCam. Obr. 8 Připojení dveřního kontaktu na na programovatelný vstup 10

11 Obr. 9 Ovládání externího světelného zdroje Obr. 10 Připojení poplachového tlačítka a sirény 11

12 Zapojení sběrnice RS-485 Pomocí rozhraní RS-485 lze MemoCam vzdáleně připojit po sériovém rozhraní k PC s převodníkem RS-232 na RS-485. Zapojení dle následujících schémat. Obr. 11 Full Duplex Obr. 12 Half Duplex 12

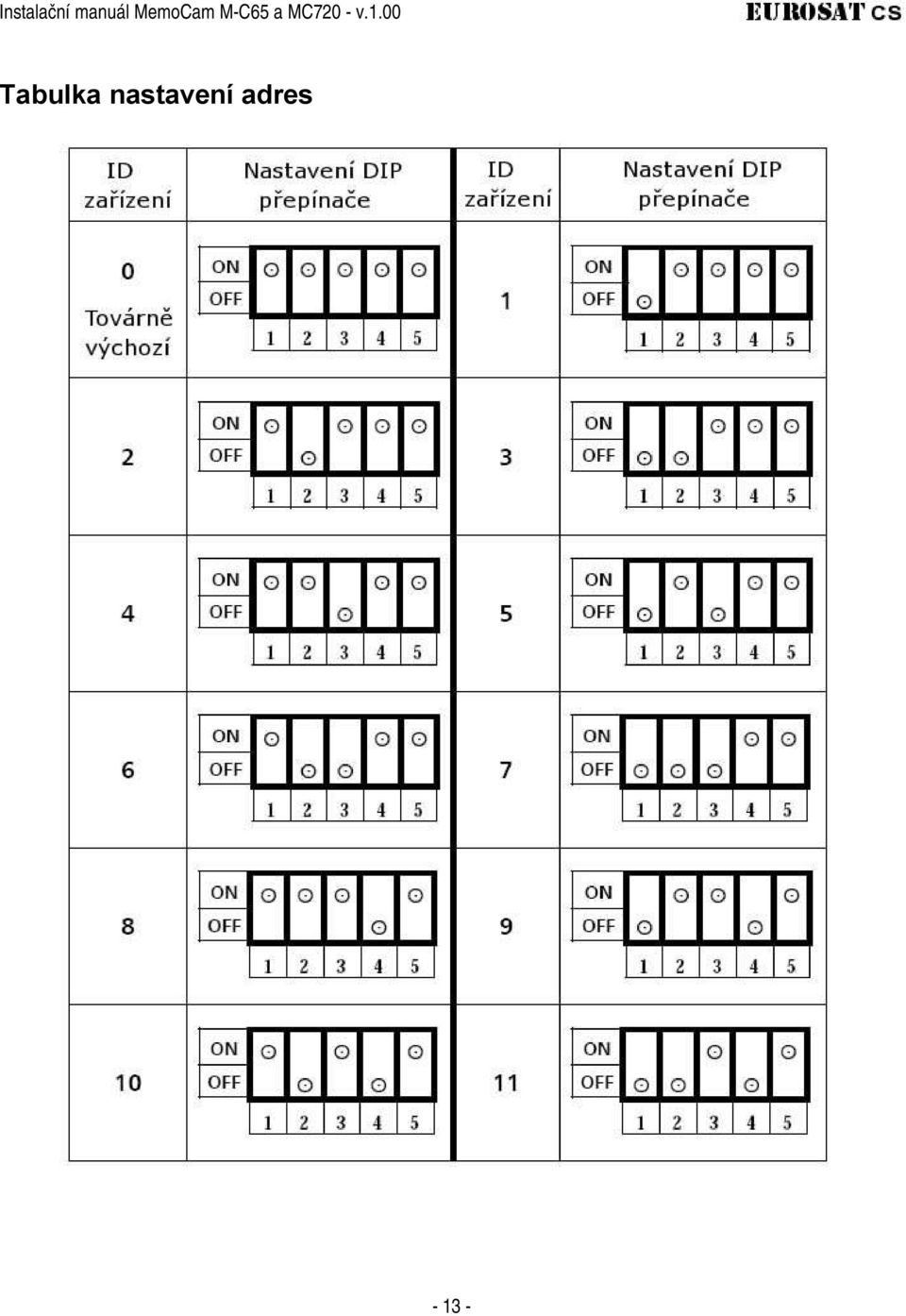

13 Tabulka nastavení adres 13

14 14

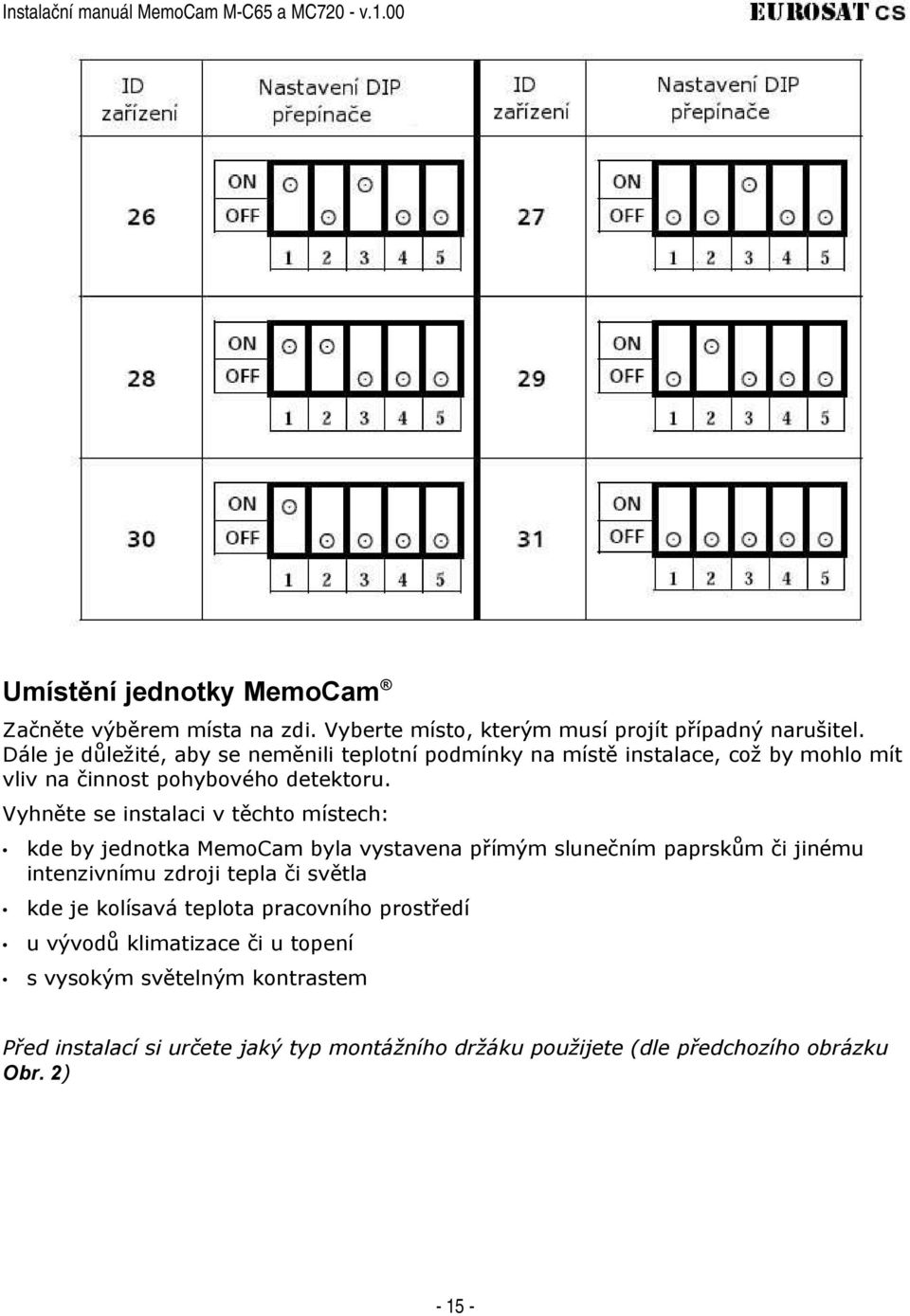

15 Umístění jednotky MemoCam Začněte výběrem místa na zdi. Vyberte místo, kterým musí projít případný narušitel. Dále je důležité, aby se neměnili teplotní podmínky na místě instalace, což by mohlo mít vliv na činnost pohybového detektoru. Vyhněte se instalaci v těchto místech: kde by jednotka MemoCam byla vystavena přímým slunečním paprskům či jinému intenzivnímu zdroji tepla či světla kde je kolísavá teplota pracovního prostředí u vývodů klimatizace či u topení s vysokým světelným kontrastem Před instalací si určete jaký typ montážního držáku použijete (dle předchozího obrázku Obr. 2) 15

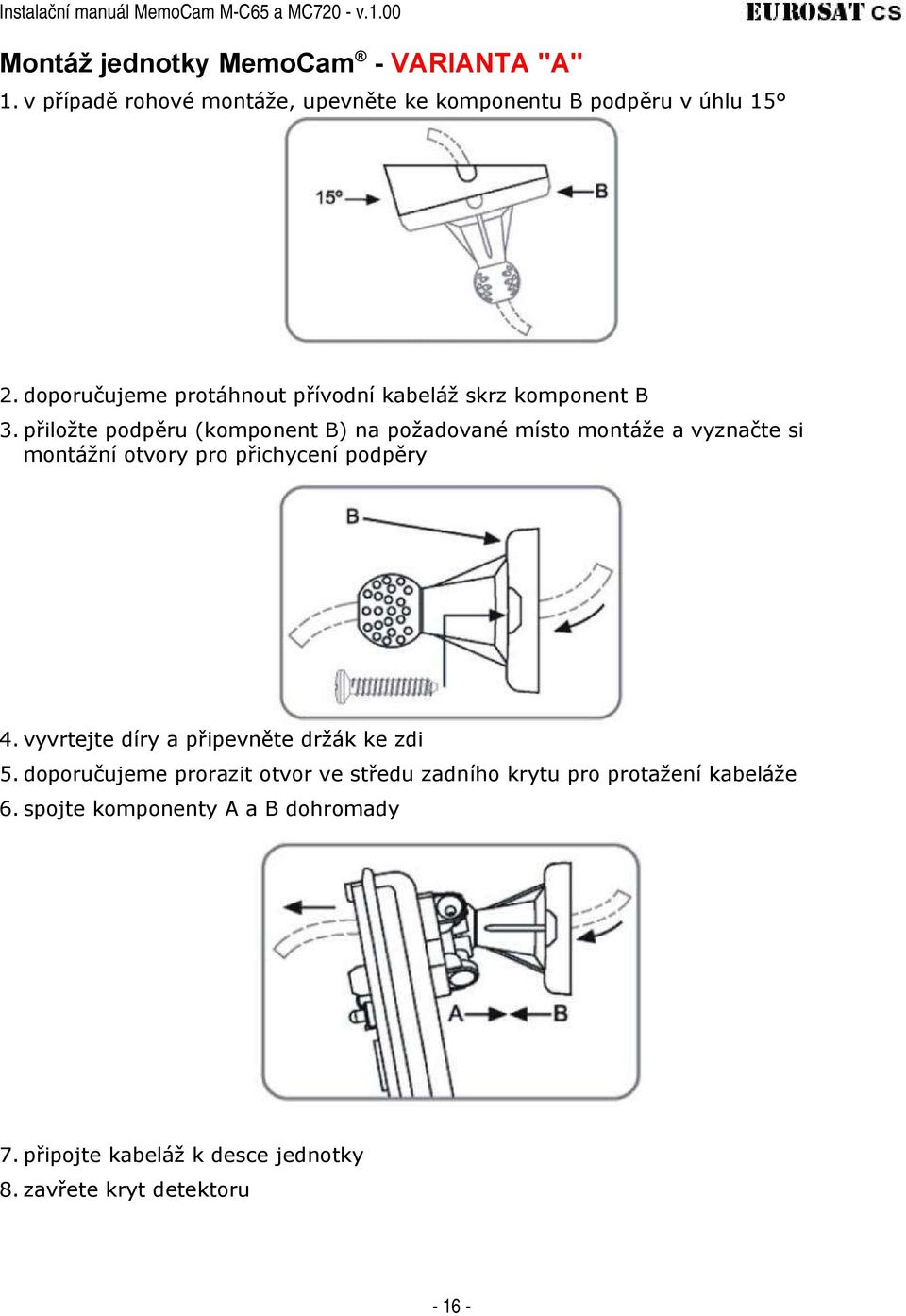

16 Montáž jednotky MemoCam - VARIANTA "A" 1. v případě rohové montáže, upevněte ke komponentu B podpěru v úhlu doporučujeme protáhnout přívodní kabeláž skrz komponent B 3. přiložte podpěru (komponent B) na požadované místo montáže a vyznačte si montážní otvory pro přichycení podpěry 4. vyvrtejte díry a připevněte držák ke zdi 5. doporučujeme prorazit otvor ve středu zadního krytu pro protažení kabeláže 6. spojte komponenty A a B dohromady 7. připojte kabeláž k desce jednotky 8. zavřete kryt detektoru 16

17 9. nastavte požadovaný úhel detektoru a zajistěte pozici pomocí šroubku Montáž jednotky MemoCam - VARIANTA "B" 1. uvolněte držák složený ze dvou kusů, tak aby byl volně nastavitelný 2. Přiložte držák na požadované místo montáže a vyznačte si montážní otvory pro přichycení skrz předvrtané otvory. 3. Vyvrtejte díry a připevněte držák pomocí šroubů. 4. Zacvakněte jednotku MemoCam k držáku, dle obrázku níže. 5. Nastavte si pozici MemoCamu. 6. Sejměte zpět MemoCam. 7. Zajistěte požadovanou pozici dotažením šroubků. 17

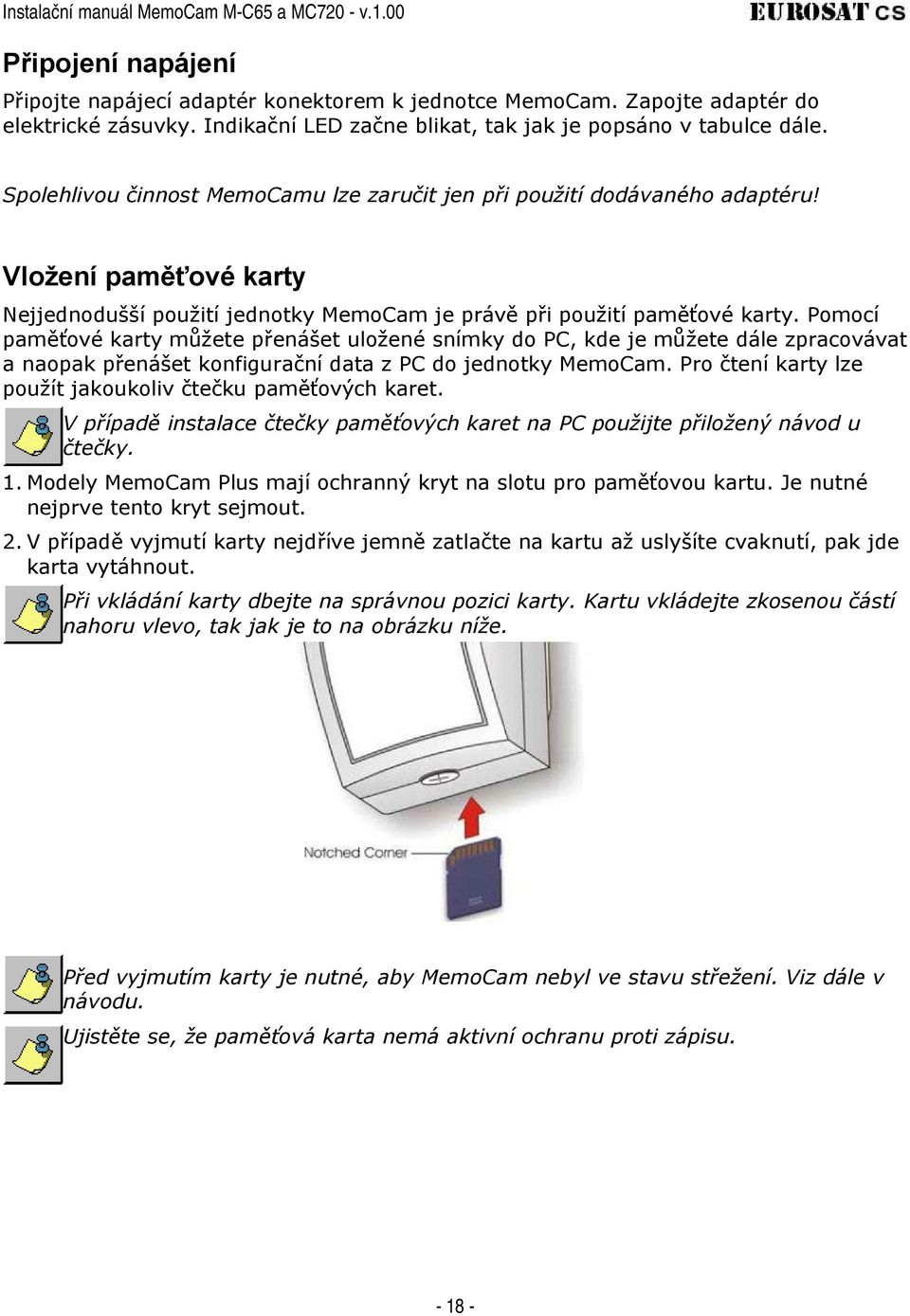

18 Připojení napájení Připojte napájecí adaptér konektorem k jednotce MemoCam. Zapojte adaptér do elektrické zásuvky. Indikační LED začne blikat, tak jak je popsáno v tabulce dále. Spolehlivou činnost MemoCamu lze zaručit jen při použití dodávaného adaptéru! Vložení paměťové karty Nejjednodušší použití jednotky MemoCam je právě při použití paměťové karty. Pomocí paměťové karty můžete přenášet uložené snímky do PC, kde je můžete dále zpracovávat a naopak přenášet konfigurační data z PC do jednotky MemoCam. Pro čtení karty lze použít jakoukoliv čtečku paměťových karet. V případě instalace čtečky paměťových karet na PC použijte přiložený návod u čtečky. 1. Modely MemoCam Plus mají ochranný kryt na slotu pro paměťovou kartu. Je nutné nejprve tento kryt sejmout. 2. V případě vyjmutí karty nejdříve jemně zatlačte na kartu až uslyšíte cvaknutí, pak jde karta vytáhnout. Při vkládání karty dbejte na správnou pozici karty. Kartu vkládejte zkosenou částí nahoru vlevo, tak jak je to na obrázku níže. Před vyjmutím karty je nutné, aby MemoCam nebyl ve stavu střežení. Viz dále v návodu. Ujistěte se, že paměťová karta nemá aktivní ochranu proti zápisu. 18

19 Další možnosti Jednotku MemoCam můžete ovládat pomocí dálkového ovladače či pomocí interního kalendáře (více v manuálu Software MemoCam). Dálkové ovládání Dálkový ovladač je určen pro uvádění jednotky MemoCam do stavu střežení a zpět. Dále můžete manuálně spouštět nahrávání snímků. Popis tlačítek ovladače: Zastřežení (Arm) - aktivuje jednotku MemoCam. V tomto stavu je při detekci pohybu nahrána série snímků na paměťovou kartu. Odstřežení (Disarm) - deaktivuje jednotku MemoCam. V tomto stavu je možné aktivovat nahrávání snímků manuálně. Funkce (Function) - tlačítko pro budoucí zlepšení jednotky MemoCam Nahrávání - okamžitý záznam série snímku na paměťovou kartu Numerická klávesnice - pro zadání kódu při zastřežení a odstřežení Při ovládání je nutné směřovat ovladač k přední části jednotky MemoCam. Zastřežení jednotky MemoCam 1. Zkontrolujte, že je MemoCam napájen a je správně vložena paměťová karta 2. Nasměrujte dálkový ovladač směrem k MemoCamu. Na dálkovém ovladači stiskněte tlačítko "Arm" - zastřežení. Uslyšíte jedno dlouhé pípnutí a stav zastřežení je indikován LED oranžové barvy. Jednotka MemoCam je přednastavena pro zastřežení bez nutnosti čísleného kódu. Nastavení kódu se provádí pomocí Softwaru MemoCam. 19

20 Odstřežení jednotky MemoCam 1. Nasměrujte dálkový ovladač směrem k MemoCamu. Poté zadejte číslený kód pomocí tlačítek Stiskněte tlačítko "Disarm" - odstřežení. Uslyšíte tři krátká pípnutí a indikační LED zhasne. Tovární kód pro odstřežení je: Změna kódu pomocí Software MemoCam. Indikační LED Stav paměťové karty LED BARVA Popis Červená Blikající zelená Oranžová Chyba, špatná paměťová karta nebo špatně vložená karta Zápis dat na paměťovou kartu Paměťová karta je plná Aktivace PIR (prostřední) Záblesky červené Detekce pohybu Stav zastřežení (pravá) Oranžová Nic MemoCam je ve stavu zastřežení Stav odstřežení Indikační LED, kromě indikace napájení, mohou být deaktivovány. Více v manuálu Software MemoCam. Indikační zvukové signály Jednotka MemoCam emituje zvukové signály, podle kterých můžeme rozlišit různé stavy zařízení: při zastřežení - dlouhé pípnutí při zadávání deaktivačního kódu - krátké pípnutí po každém stiknutí klávesy při odstřežení - dvě krátké pípnutí a jedno dlouhé ve stavu odstřežení - krátké opakující se pípnutí paměťová karta není vložena - krátké opakující se pípnutí aktualizace při vložení paměťové karty s konfigurací aktualizace - jedno krátké pípnutí nastavení konfigurace na tovární hodnoty - tři krátké pípnutí Indikační zvukové signály mohou být aktivní či deaktivovány. Více v manuálu Software MemoCam. 20

21 Instalace MemoCam Software Před instalací MemoCam Software se ujistěte, že Váš PC nebo Pocket PC má následující specifikaci: CPU Minimální požadavky na PC Pentium II 200 MHz nebo vyšší CPU Minimální požadavky na Pocket PC ARM (nebo kompatibilní) RAM 16 MB nebo více RAM 16 MB nebo více Grafická karta Super VGA nebo vyšší Rozlišení 320x240, barev/256 odstínů šedé nebo vyšší Rozlišení 640x480, barev nebo více Operační systém Čtečka paměťových karet Windows 98 SE, ME, 2000, NT nebo XP s Internet Ex Operační systém Čtečka paměťových karet Windows CE 3.0 nebo vyšší Instalace MemoCam software na Vašem PC Před instalací doporučujeme zavřít všechny běžící aplikace na Vašem PC. Postup instalace: 1. Vložte CD s MemoCam Software do vaší CD-ROM jednotky. Automaticky se spustí instalační program. V případě, že se po několika sekundách nespustí instalace automaticky otevřete Průzkumníka a ručně spusťte soubor "MCBrowsw.exe". 2. Klikněte na Install MemoCam. Poté se zobrazí uvítací okno instalace. 3. Klikněte na Next pro pokračování v instalaci. Dále se zobrazí obrazovka s licenčním ujednáním. 4. Klikněte na Yes k přijetí podmínek licence. 5. Dále určete cílový adresář pro instalaci. Pro změnu adresáře klikněte na ikonu Browse a určete jiný cílový adresář. 6. Klikněte na Next pro pokračování v instalaci. Po instalaci souborů se zobrazí obrazovka oznamující kompletní instalaci. 7. Nyní musíte restartovat PC. Více informací najdete v manuálu Software MemoCam. Instalace MemoCam software na Vašem Pocket PC Před instalací software do Vašeho Pocket PC musíte nainstalovat software do PC. Instalace software do vašeho Pocket PC je popsána v uživatelské příručce MemoCam Pocket PC. Pro instalaci čtečky paměťových karet použijte návod přiložený u čtečky. 21

22 Prohlížení obrázků V této části se dozvíte jak prohlížet obrázky uložené na paměťové kartě MemoCamu. Pokud používáte MemoCam M-C56 nebo MemoCam M-C720, který je přímo propojen sériovým kabelem s PC začněte bodem Uveďte MemoCam do stavu odstřežení. 2. Vyjměte paměťovou kartu z jednotky MemoCamu. 3. Vložte paměťovou kartu do čtečky karet, která je nainstalována na Vašem PC. 4. Klikněte na ikonu MemoCam Software na Vaší ploše Pokud neumístníte paměťovou kartu do čtečky karet, zobrazí se ukázkový obrázek. Prohlížení seznamu obrázků Jsou dvě možnosti zobrazení seznamů uložených obrázků na paměťové kartě: jako náhledy obrázků jako detailní seznam obrázků Více informací najdete v manuálu Software MemoCam. Zobrazení v režimu "náhledy". Vpravo je zobrazení na PC, vlevo zobrazení na Pocket PC: 22

23 Zobrazení v režimu "seznam". Vpravo je zobrazení na PC, vlevo zobrazení na Pocket PC: Přehrávání snímků Pomocí prohlížeče obrázku MemoCam Image Viewer, můžete jednotlivé snímky sledovat kontinuálně. Obrázky jsou přehrávány, tak jak jsou uloženy v časové posloupnosti. Na liště lze ovládat přehrávání obrázků. Přehrání obrázků: 1. Dvoj-klikem na obrázek v seznamu NEBO: 1. Vyberte obrázek v seznamu 2. Otevřet záložku Edit a vyberte pložku Play 23

24 Kontrola systému Před uvedením zařízení do provozu zkontrolujte následující body: 1. Zkontrolujte správné vložení paměťové karty. 2. Uveďte MemoCam do stavu odstřežení pomocí dálkového ovladače. 3. Vyzkoušejte okamžitý záznam snímků pomocí dálkového ovladače (nahrávání musí být indikováno zeleně blikající informační LED). 4. Vyjmětě paměťovou kartu 5. Vložte paměťovou kartu do čtečky paměťových karet připojené do PC nebo Pocket PC. 6. Prohlédněte uložené obrázky. V případě jakýchkoliv problémů kontaktujte Vašeho dodavatele zařízení. Zařízení má nastavené interní hodiny. Změnu času provedete podle manuálu Software MemoCam Slovníček pojmů Zastřežení Cyklické nahrávání Odstřežení LED Paměťová karta PIR Snapshot MemoCam detekuje pohyb a automaticky ukládá snímky v případě pohybu na vloženou paměťovou kartu. Snímky jsou nahrávány na paměťovou kartu. Při zaplnění dat se automaticky začnou přemazávat nejstarší data. Vypnutí detekce pohybu a automatického nahrávání snímků. Light Emitting Diode. Elektrická součástka indikující stavy zařízení světlem. Plastiková karta s rozměry poštovní známky. Má určitou paměť. Lze použít karty MMC (MultiMedia Card) nebo SD (Secure Digital). Infračervené pasivní čidlo pohybu. Zachycení jednoho snímku. 24

25 Specifikace M-C56 Model M-C56/C M-C56/B Typ snímače Barevný O,5 Lux 4,3mm Černobílí 0,1 Lux 4,3mm volitelně - 0,003 Lux 4,3mm Video formát NTSC/EIA a PAL/CCIR Video vstup Vnitřní kamera Video výstup Kompozitní 1Všš Rozlišení 640x480 (VGA)nebo 640x(240x2) 320x240 CIF Kvalita videa 8 úrovní Video komprese JPEG Záznamová rychlost 10obr/s až 1obr/5min Velikost snímků 10k až 150kB Archivace MMC/SD 64MB, 128MB, 256MB, 512MB a 1024MB Záznamové módy Pevné Do zaplnění karty Cyklické S přepisováním starších dat Spouštění záznamu pomocí Externího alarmu PIR detekcí (pohybem) Tlačítko PANIC na dálkovém IR ovladači Před-Alarm ANO Šifrování snímků Každý snímek lze digitálně podepsat Názvy souborů Čas / Datum / Název DVR Programový záznam Denní / Týdenní Poplachové vstupy 3 Poplachový výstup N/C kontakt DC 28V, 100mA s ochranným 20Ω rezistorem Programovatelný výstup N/O kontakt DC 28V, 100mA s ochranným 20Ω rezistorem Dálkové IR ovládání Pro zastřežení a odstřežení Pro nouzový poplach stiskem tlačítka Zabezpečení Ochrana heslem Interní PIR Dvojitý prvek se sférickým objektivem, úhel snímání 90 Napájení DC 12V, 280mA DC 12V, 260mA Spotřeba < 3,4W < 3,1W Obnova záznamu Automatická po obnově napájení Audio indikace Interní bzučák 25

26 Model M-C56/C M-C56/B Stavové led diody Dvě dvoubarevné LED a jedna zelená POWER LED Port RS-485 Ano Upgrade fw Ano Rozměry 67 x 60 x 135mm Hmotnost 250g Provozní teplota Od 0 C do 50 C 26

27 Specifikace M-C720 Model M-C720 Typ snímače Barevný Objektiv 4,3mm Video formát Digitální 10bitů Video vstup Vnitřní digitální CMOSkamera Video výstup NTSC/PAL Rozlišení 1280x960 nebo 640x480 (VGA) 320x240 (CIF) Kvalita videa 8 úrovní Video komprese JPEG Záznamová rychlost 10obr/s až 1obr/5min Velikost snímků 10k až 500kB Archivace MMC/SD 64MB, 128MB, 256MB, 512MB a 1024MB Záznamové módy Pevné Do zaplnění karty Cyklické S přepisováním starších dat Spouštění záznamu pomocí Externího alarmu PIR detekcí (pohybem) Tlačítko PANIC na dálkovém IR ovladači Před-Alarm ANO Šifrování snímků Každý snímek lze digitálně podepsat Názvy souborů Čas / Datum / Název DVR Programový záznam Denní / Týdenní Poplachové vstupy 3 Poplachový výstup N/C kontakt DC 28V, 100mA s ochranným 20Ω rezistorem Programovatelný výstup N/O kontakt DC 28V, 100mA s ochranným 20Ω rezistorem Dálkové IR ovládání Pro zastřežení a odstřežení Pro nouzový poplach stiskem tlačítka Zabezpečení Ochrana heslem Interní PIR Dvojitý prvek se sférickým objektivem, úhel snímání 90 Napájení DC 12V, 250mA Spotřeba < 3W Obnova záznamu Automatická po obnově napájení Audio indikace Interní bzučák Stavové led diody Dvě dvoubarevné LED a jedna POWER LED 27

28 Model M-C720 Port RS-485 Ano Upgrade fw Ano Rozměry 67 x 60 x 135mm Hmotnost 250g Provozní teplota Od 0 C do 50 C 28
