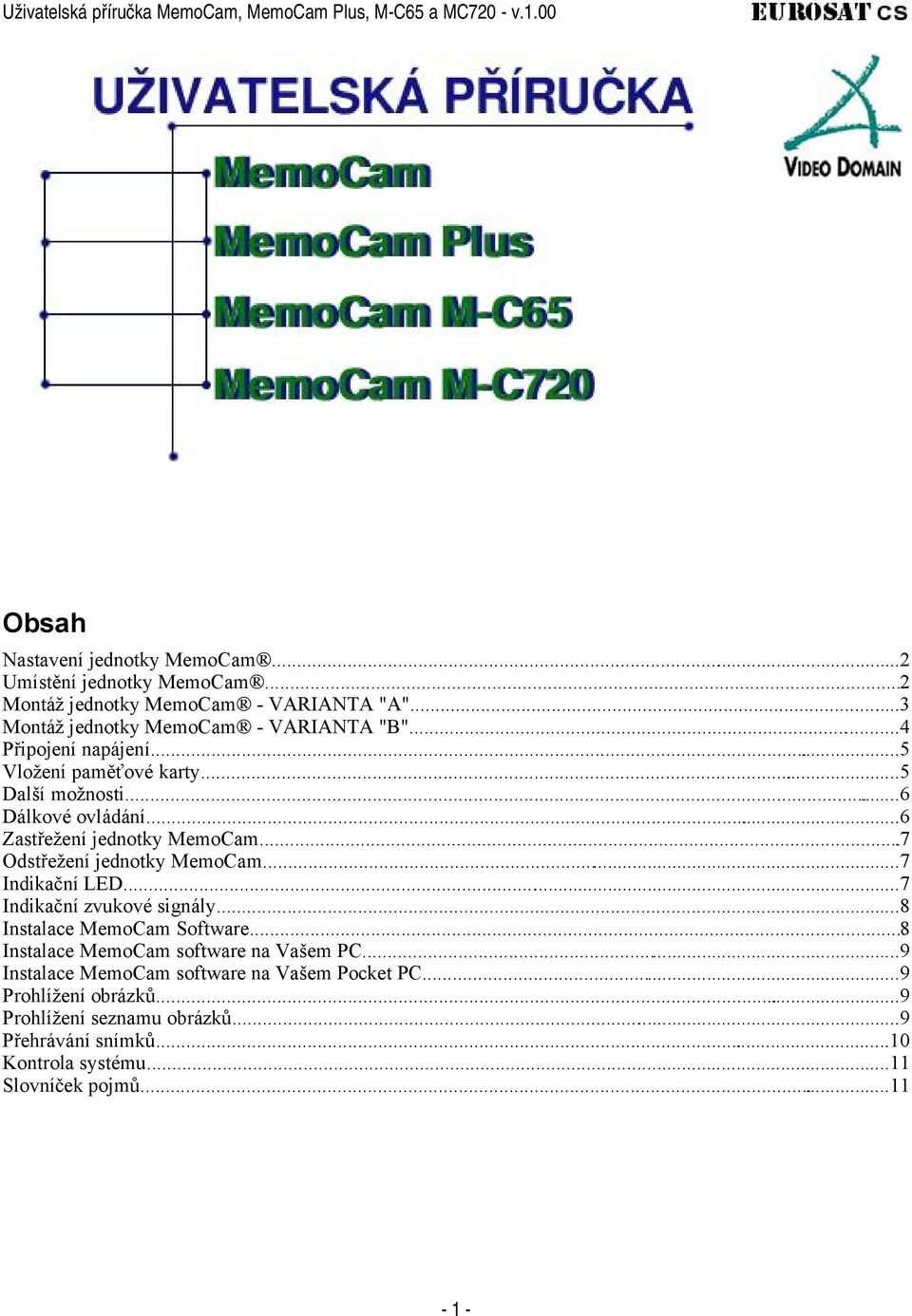

1 Obsah Nastavení jednotky MemoCam...2 Umístění jednotky MemoCam...2 Montáž jednotky MemoCam - VARIANTA "A"...3 Montáž jednotky MemoCam - VARIANTA "B"...4 Připojení napájení...5 Vložení paměťové karty...5 Další možnosti...6 Dálkové ovládání...6 Zastřežení jednotky MemoCam...7 Odstřežení jednotky MemoCam...7 Indikační LED...7 Indikační zvukové signály...8 Instalace MemoCam Software...8 Instalace MemoCam software na Vašem PC...9 Instalace MemoCam software na Vašem Pocket PC...9 Prohlížení obrázků...9 Prohlížení seznamu obrázků...9 Přehrávání snímků...10 Kontrola systému...11 Slovníček pojmů

2 Nastavení jednotky MemoCam V této části návodu se dozvíte jak nastavit MemoCam předtím než jej začnete používat. Více informací najdete v Instalačním manuálu MemoCam. Další informace k nastavení komunikace jednotky MemoCam M-C65 a MemoCam M-C720 najdete v Instalačním manuálu MemoCam. Umístění jednotky MemoCam Začněte výběrem místa na zdi. Vyberte místo, kterým musí projít případný narušitel. Dále je důležité, aby se neměnili teplotní podmínky na místě instalace, což by mohlo mít vliv na činnost pohybového detektoru. Vyhněte se instalaci v těchto místech: kde by jednotka MemoCam byla vystavena přímým slunečním paprskům či jinému intenzivnímu zdroji tepla či světla kde je kolísavá teplota pracovního prostředí u vývodů klimatizace či u topení s vysokým světelným kontrastem Před instalací si určete jaký typ montážního držáku použijete (dle předchozího obrázku) 2

3 Montáž jednotky MemoCam - VARIANTA "A" 1. v případě rohové montáže, upevněte ke komponentu B podpěru v úhlu doporučujeme protáhnout přívodní kabeláž skrz komponent B 3. přiložte podpěru (komponent B) na požadované místo montáže a vyznačte si montážní otvory pro přichycení podpěry 4. vyvrtejte díry a připevněte držák ke zdi 5. doporučujeme prorazit otvor ve středu zadního krytu pro protažení kabeláže 6. spojte komponenty A a B dohromady 7. připojte kabeláž k desce jednotky 8. zavřete kryt detektoru 3

4 9. nastavte požadovaný úhel detektoru a zajistěte pozici pomocí šroubku Montáž jednotky MemoCam - VARIANTA "B" 1. uvolněte držák složený ze dvou kusů, tak aby byl volně nastavitelný 2. Přiložte držák na požadované místo montáže a vyznačte si montážní otvory pro přichycení skrz předvrtané otvory. 3. Vyvrtejte díry a připevněte držák pomocí šroubů. 4. Zacvakněte jednotku MemoCam k držáku, dle obrázku níže. 5. Nastavte si pozici MemoCamu. 6. Sejměte zpět MemoCam. 7. Zajistěte požadovanou pozici dotažením šroubků. 4

5 Připojení napájení Připojte napájecí adaptér konektorem k jednotce MemoCam. Zapojte adaptér do elektrické zásuvky. Indikační LED začne blikat, tak jak je popsáno v tabulce dále. Spolehlivou činnost MemoCamu lze zaručit jen při použití dodávaného adaptéru! Vložení paměťové karty Nejjednodušší použití jednotky MemoCam je právě při použití paměťové karty. Pomocí paměťové karty můžete přenášet uložené snímky do PC, kde je můžete dále zpracovávat a naopak přenášet konfigurační data z PC do jednotky MemoCam. Pro čtení karty lze použít jakoukoliv čtečku paměťových karet. V případě instalace čtečky paměťových karet na PC použijte přiložený návod u čtečky. 1. Modely MemoCam Plus mají ochranný kryt na slotu pro paměťovou kartu. Je nutné nejprve tento kryt sejmout. 2. V případě vyjmutí karty nejdříve jemně zatlačte na kartu až uslyšíte cvaknutí, pak jde karta vytáhnout. Při vkládání karty dbejte na správnou pozici karty. Kartu vkládejte zkosenou částí nahoru vlevo, tak jak je to na obrázku níže. Před vyjmutím karty je nutné, aby MemoCam nebyl ve stavu střežení. Viz dále v návodu. Ujistěte se, že paměťová karta nemá aktivní ochranu proti zápisu. 5

6 Další možnosti Jednotku MemoCam můžete ovládat pomocí dálkového ovladače či pomocí interního kalendáře (více v manuálu Software MemoCam). Dálkové ovládání Dálkový ovladač je určen pro uvádění jednotky MemoCam do stavu střežení a zpět. Dále můžete manuálně spouštět nahrávání snímků. Popis tlačítek ovladače: Zastřežení (Arm) - aktivuje jednotku MemoCam. V tomto stavu je při detekci pohybu nahrána série snímků na paměťovou kartu. Odstřežení (Disarm) - deaktivuje jednotku MemoCam. V tomto stavu je možné aktivovat nahrávání snímků manuálně. Funkce (Function) - tlačítko pro budoucí zlepšení jednotky MemoCam Nahrávání - okamžitý záznam série snímku na paměťovou kartu Numerická klávesnice - pro zadání kódu při zastřežení a odstřežení Při ovládání je nutné směřovat ovladač k přední části jednotky MemoCam. Před používáním dálkového ovladače vložte dvě přiložené AAA baterie. Zastřežení jednotky MemoCam 1. Zkontrolujte, že je MemoCam napájen a je správně vložena paměťová karta 2. Nasměrujte dálkový ovladač směrem k MemoCamu. Na dálkovém ovladači stiskněte tlačítko "Arm" - zastřežení. Uslyšíte jedno dlouhé pípnutí a stav zastřežení je indikován LED oranžové barvy. Jednotka MemoCam je přednastavena pro zastřežení bez nutnosti čísleného kódu. Nastavení kódu je popsáno v manuálu Software MemoCam. 6

7 Odstřežení jednotky MemoCam 1. Nasměrujte dálkový ovladač směrem k MemoCamu. Poté zadejte číslený kód pomocí tlačítek Stiskněte tlačítko "Disarm" - odstřežení. Uslyšíte tři krátká pípnutí a indikační LED zhasne. Tovární kód pro odstřežení je: Změna kódu je popsána v manuálu Software MemoCam. Indikační LED LED BARVA Popis Stav paměťové karty Červená Chyba, špatná paměťová karta nebo špatně vložená karta Blikající zelená Oranžová Zápis dat na paměťovou kartu Paměťová karta je plná Aktivace PIR (prostřední) Záblesky červené Detekce pohybu Stav zastřežení (pravá) Oranžová MemoCam je ve stavu zastřežení Nic Stav odstřežení Indikační LED, kromě indikace napájení, mohou být deaktivovány. Více v manuálu Software MemoCam. Indikační zvukové signály Jednotka MemoCam emituje zvukové signály, podle kterých můžeme rozlišit různé stavy zařízení: při zastřežení - dlouhé pípnutí při zadávání deaktivačního kódu - krátké pípnutí po každém stiknutí klávesy při odstřežení - dvě krátké pípnutí a jedno dlouhé ve stavu odstřežení - krátké opakující se pípnutí paměťová karta není vložena - krátké opakující se pípnutí aktualizace při vložení paměťové karty s konfigurací aktualizace - jedno krátké pípnutí nastavení konfigurace na tovární hodnoty - tři krátké pípnutí Indikační zvukové signály mohou být aktivní či deaktivovány. Více v manuálu Software MemoCam. 7

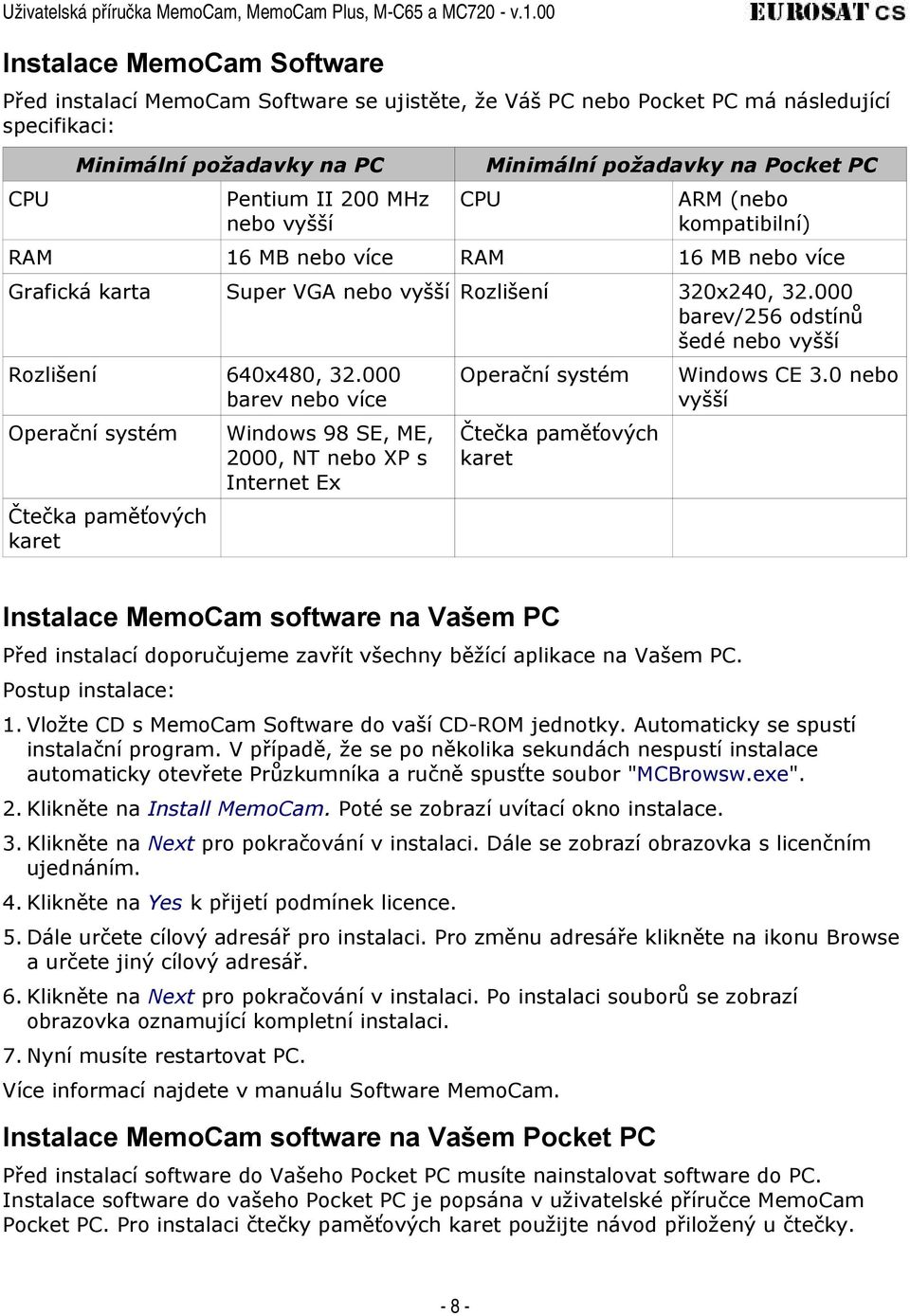

8 Instalace MemoCam Software Před instalací MemoCam Software se ujistěte, že Váš PC nebo Pocket PC má následující specifikaci: CPU Minimální požadavky na PC Pentium II 200 MHz nebo vyšší CPU Minimální požadavky na Pocket PC ARM (nebo kompatibilní) RAM 16 MB nebo více RAM 16 MB nebo více Grafická karta Super VGA nebo vyšší Rozlišení 320x240, barev/256 odstínů šedé nebo vyšší Rozlišení 640x480, barev nebo více Operační systém Čtečka paměťových karet Windows 98 SE, ME, 2000, NT nebo XP s Internet Ex Operační systém Čtečka paměťových karet Windows CE 3.0 nebo vyšší Instalace MemoCam software na Vašem PC Před instalací doporučujeme zavřít všechny běžící aplikace na Vašem PC. Postup instalace: 1. Vložte CD s MemoCam Software do vaší CD-ROM jednotky. Automaticky se spustí instalační program. V případě, že se po několika sekundách nespustí instalace automaticky otevřete Průzkumníka a ručně spusťte soubor "MCBrowsw.exe". 2. Klikněte na Install MemoCam. Poté se zobrazí uvítací okno instalace. 3. Klikněte na Next pro pokračování v instalaci. Dále se zobrazí obrazovka s licenčním ujednáním. 4. Klikněte na Yes k přijetí podmínek licence. 5. Dále určete cílový adresář pro instalaci. Pro změnu adresáře klikněte na ikonu Browse a určete jiný cílový adresář. 6. Klikněte na Next pro pokračování v instalaci. Po instalaci souborů se zobrazí obrazovka oznamující kompletní instalaci. 7. Nyní musíte restartovat PC. Více informací najdete v manuálu Software MemoCam. Instalace MemoCam software na Vašem Pocket PC Před instalací software do Vašeho Pocket PC musíte nainstalovat software do PC. Instalace software do vašeho Pocket PC je popsána v uživatelské příručce MemoCam Pocket PC. Pro instalaci čtečky paměťových karet použijte návod přiložený u čtečky. 8

9 Prohlížení obrázků V této části se dozvíte jak prohlížet obrázky uložené na paměťové kartě MemoCamu. Pokud používáte MemoCam M-C56 nebo MemoCam M-C720, který je přímo propojen sériovým kabelem s PC začněte bodem Uveďte MemoCam do stavu odstřežení. 2. Vyjměte paměťovou kartu z jednotky MemoCamu. 3. Vložte paměťovou kartu do čtečky karet, která je nainstalována na Vašem PC. 4. Klikněte na ikonu MemoCam Software na Vaší ploše Pokud neumístníte paměťovou kartu do čtečky karet, zobrazí se ukázkový obrázek. Prohlížení seznamu obrázků Jsou dvě možnosti zobrazení seznamů uložených obrázků na paměťové kartě: jako náhledy obrázků jako detailní seznam obrázků Více informací najdete v manuálu Software MemoCam. Zobrazení v režimu "náhledy". Vpravo je zobrazení na PC, vlevo zobrazení na Pocket PC: 9

10 Zobrazení v režimu "seznam". Vpravo je zobrazení na PC, vlevo zobrazení na Pocket PC: Přehrávání snímků Pomocí prohlížeče obrázku MemoCam Image Viewer, můžete jednotlivé snímky sledovat kontinuálně. Obrázky jsou přehrávány, tak jak jsou uloženy v časové posloupnosti. Na liště lze ovládat přehrávání obrázků. Přehrání obrázků: 1. Dvoj-klikem na obrázek v seznamu NEBO: 1. Vyberte obrázek v seznamu 2. Otevřet záložku Edit a vyberte pložku Play 10

11 Kontrola systému Před uvedením zařízení do provozu zkontrolujte následující body: 1. Zkontrolujte správné vložení paměťové karty. 2. Uveďte MemoCam do stavu odstřežení pomocí dálkového ovladače. 3. Vyzkoušejte okamžitý záznam snímků pomocí dálkového ovladače (nahrávání musí být indikováno zeleně blikající informační LED). 4. Vyjmětě paměťovou kartu 5. Vložte paměťovou kartu do čtečky paměťových karet připojené do PC nebo Pocket PC. 6. Prohlédněte uložené obrázky. V případě jakýchkoliv problémů kontaktujte Vašeho dodavatele zařízení. Zařízení má nastavené interní hodiny. Změnu času provedete podle manuálu Software MemoCam Slovníček pojmů Zastřežení Cyklické nahrávání Odstřežení LED Paměťová karta PIR Snapshot MemoCam detekuje pohyb a automaticky ukládá snímky v případě pohybu na vloženou paměťovou kartu. Snímky jsou nahrávány na paměťovou kartu. Při zaplnění dat se automaticky začnou přemazávat nejstarší data. Vypnutí detekce pohybu a automatického nahrávání snímků. Light Emitting Diode. Elektrická součástka indikující stavy zařízení světlem. Plastiková karta s rozměry poštovní známky. Má určitou paměť. Lze použít karty MMC (MultiMedia Card) nebo SD (Secure Digital). Infračervené pasivní čidlo pohybu. Zachycení jednoho snímku. 11
