Claudie K1L / Claudius K2L. Projekční podklady

Transkript

1 Claudie K1L / Claudius K2L Projekční podklady

2

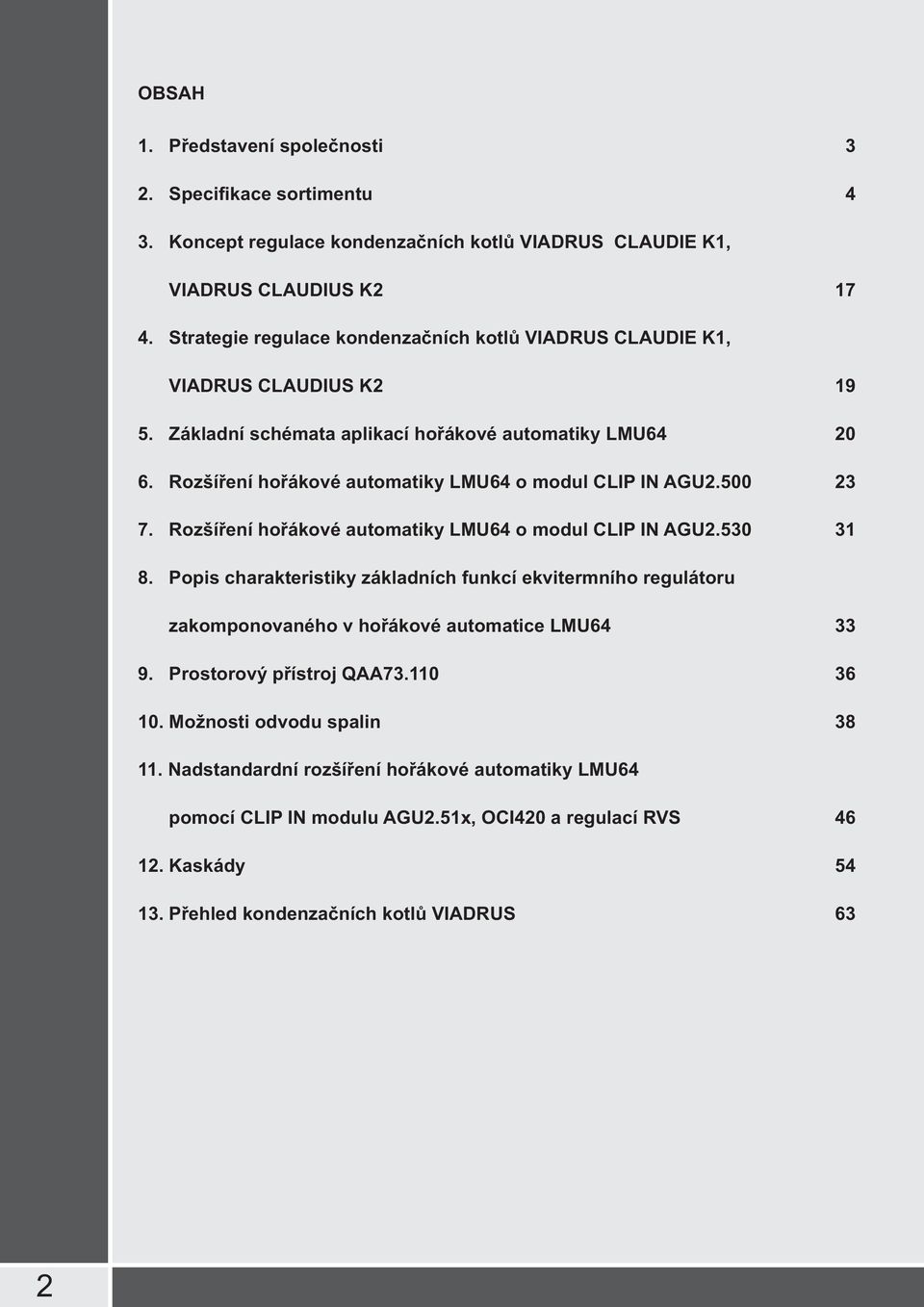

3 2 OBSAH 1. Představení společnosti 2. Specifikace sortimentu Koncept regulace kondenzačních kotlů VIADRUS CLAUDIE K1, VIADRUS CLAUDIUS K Strategie regulace kondenzačních kotlů VIADRUS CLAUDIE K1, VIADRUS CLAUDIUS K2 5. Základní schémata aplikací hořákové automatiky LMU64 6. Rozšíření hořákové automatiky LMU64 o modul CLIP IN AGU Rozšíření hořákové automatiky LMU64 o modul CLIP IN AGU Popis charakteristiky základních funkcí ekvitermního regulátoru zakomponovaného v hořákové automatice LMU64 9. Prostorový přístroj QAA Možnosti odvodu spalin Nadstandardní rozšíření hořákové automatiky LMU64 pomocí CLIP IN modulu AGU2.51x, OCI420 a regulací RVS 12. Kaskády 13. Přehled kondenzačních kotlů VIADRUS

4 3 1. Představení společnosti ŽDB GROUP a.s., je podnik s více než 120-ti letou tradicí, vzniklý z dřívějšího státního podniku Železárny a drátovny Bohumín. Se změnou právní formy podnik přijal za svou i zcela novou filosofii - stát se podnikem na evropské úrovni, poskyto vat výrobky špič kové úrovně v souladu s heslem "Železná tradice kvality." Ve výrobním programu najdete jemné válcované profily, litinové kotle a radiátory, nízkouhlíkový a vysokouhlíkový drát, kordy do pneumatik, ocelová lana vysoké jakosti, pružiny, drátěné tkaniny a pleteniny, svařované sítě a další speciální výrobky. ŽDB GROUP a. s. je dodavatelem pro automobilový, letecký, loďařský, stavební a potravinářský průmysl. VIADRUS VIADRUS je součástí akciové společnosti ŽDB GROUP a.s., který tvoří jeden z hlavních výrobních celků společnosti. Závod je předním českým výrobcem litinové tepelné techniky, která je zárukou vysoké účinnosti, spolehlivo- sti a životnosti kotlů i radiátorů VIADRUS. Všechny odlitky jsou vyráběny ve vlastní slévárně šedé litiny. Součástí závodu je také slévárna oceli a neželezných kovů jejíž výro- ba je zaměřena na zakázkové speciální odlitky pro hutní a strojírenský průmysl. VIADRUS má vlastní úsek vývoje topenářských výrobků a modelárnu. V roce 2001 byly významně modernizovány slévárenská zařízení a technologie na slévárně kotlů. Výrobní program závodu tvoří: litinové radiátory v klasickém provedení - KALOR, v provedení s čelní panelovou plochou - KALOR 3 nebo TERMO, radiátory STYL a historické radiátory BOHEMIA vytápěcí kotle ve výkonovém rozsahu 3,5 až 750 kw na plynná, kapalná a pevná paliva, včetně dřeva a biomasy ohřívače teplé užitkové vody topenářské a netopenářské odlitky z šedé litiny jakostí EN-GJL-150 a 200 na zakázku zakázkové odlitky z oceli a neželezných kovů

5 4 2. Specifkace sortimentu Kondenzační kotle VIADRUS jsou osazeny automatikou LMU 64 značky Siemens, plynovým ven - tilem a mixerem. Automatika LMU 64 je elektronická řídící a zapalovací automatika navržená pro plynové kotle ústředního vytápění s modulovaným ventilátorem a hořákem s předmísením. Modulace je založena na teplotních čidlech a automatika je navržena k provozu s venkovním čidlem. Kotle lze řídit jak pokojovým ter- mostatem tak pomocí prostorového přístroje s komunikací Opentherm. Opentherm termostat určuje teplotu topné vody, která má být dosažena a udržována pomocí automatiky. Opentherm je aktivní pouze v případě, že konvenční termostat není připojen. Kotle je možno rozšířit o další topné okruhy, nebo využívat solární ohřev vody pomocí tzv. CLIP IN modulů (viz dále). Kondenzace Při spalování zemního plynu (metanu CH 4) nebo propanu (C3 H 8) vzniká určité množství vody. Hořením dochází k ohřevu této vody. Voda potom v podobě vodních par spolu s oxidem uhličitým tvoří spaliny a odchází. Tepelné spaliny s sebou nesou část skryté tepelné energie, tzv. latentní teplo. Pokud jsou tyto spaliny ochlazeny pod teplotu jejich rosného bodu, dochází ke změně jejich skupenství tzn. kondenzaci obsažené vodní páry a k následnému uvolnění tohoto skrytého tepla. V kondenzačním kotli se takto uvolněná energie pomocí výměníku využívá k předehřevu vratné vody a tím ke snížení potřeby energie ohřát tuto vodu. Rovnice spalování zemního plynu: CH 4 +2O 2 +(N) 2 =CO 2 +2HO 2 a(n) 2 Výhřevnost a spalné teplo Výhřevnost Hi je to množství tepla, které se uvolňuje při dokonalém spalování. Vzniká voda a ta je odváděna ve spalinách ve formě páry. Spalné teplo HS uvolněné teplo při úplném spálení, včetně latentního skrytého tepla, jež je obsaženo ve vodní páře spalin. Teplota spalin, rosný bod a přebytek vzduchu Teplo, které lze získat z úplné kondenzace je 11% výhřevnosti zemního plynu. Pokud jsou spaliny zemního plynu ochlazovány, začne pod teplotou rosného bodu (pod 57 C) ve spalinách kondenzovat vodní pára. Teplota spalin je provázána s teplotou vratné vody ze systému. Je požadováno, aby rozdíl mezi teplotou spalin a teplotou vratné vody byl nejméně 5K při jmenovitém výkonu kotle a alespoň 2K při výkonu minimálním. Pokud teplota vratné vody ze systému bude vyšší než teplota rosného bodu spalin, nedojde ke kondenzaci a uvolnění kondenzačního tepla. Kotel sice nebude využívat této své přednosti, ale stále bude pracovat s účinností nízkoteplotního kotle. Teoretické spalování Zemní plyn Propan Topný olej Teplota kondenzace [ C] Princip spalování zemního plynu při kondenzačním ohřevu: Nízkoteplotní kotel teplotní spád 75/55 C Kondenzační kotel teplotní spád 40/30 C

6 5 Vzhledem k rostoucím cenám zemního plynu je nutné vyzdvihnout účinnost a s tím spojenou úspornost kondenzačních kotlů. Při výpočtu účinnosti klasického nízkoteplotního plynového kotle se totiž její hodnota vztahuje obvykle k výhřevnosti plynu, která ale nezahrnuje kondenzační teplo vodních par obsažených právě ve spalinách. Po odečtení ztrát pak může účinnost, nebo lépe normovaný stupeň využití kondenzačních kotlů dosáhnout hodnoty 103~108%. U klasických plynových kotlů se tato hodnota pohybuje v rozmezí 89~93%. Vzhledem k vyšší účinnosti a dokonalejší regulaci kondenzačních kotlů dosahují úspory přibližně 15% a při využití podlahového vytápění až 30%, takže návratnost vyšší investice se dá očekávat asi po 4~5 letech. Předpokladem je ovšem maximální využití kondenzačního režimu kotle v nízkopotenciálovém vytápěcím systému s teplotním spádem 50/30 C nebo 60/40 C. Spektrum výkonů kondenzačních kotlů VIADRUS zajistí optimální vytápění nejen v bytech a rodinných domech, ale lze je použít i k vytápění větších objektů. Kotle jsou díky svým rozměrům a variabilnímu systému odkouření praktické i při rekonstrukci. S výhodou lze kondenzační kotle použít jako zdroj tepla v otopných systémech s velkým vodním objemem. Typickým příkladem jsou staré samotížné otopné systémy s litinovými radiátory. Kondenzační kotle VIADRUS jsou vyráběny ve dvou variantách - verze pouze pro vytápění a verze s přípravou pro ohřev teplé vody v externím nepřímotopném zásobníku. Kondenzační kotle mohou účinněji využívat energii vázanou v palivu a jejich provoz proto tolik nezatěžuje životní prostředí. Navíc hodnoty emisí ve spalinách leží daleko pod hranicí nutné pro získání ochranné známky Ekologicky šetrný výrobek. VIADRUS CLAUDIE K1 Použití a přednosti kotle NÁSTĚNNÝ kondenzační kotel VIADRUS CLAUDIE K1 je určen k vytápění bytů, rodinných domků, rekreačních zařízení s tepelnou ztrátou od 3,5 kw do 24 kw a rovněž pro rekonstrukci starých velkoobjemových otopných systémů. Základní provedení bez přípravy teplé vody je možno doplnit o externí nástěnný zásobník ve shodném designu, jenž umožňuje přednostní ohřev teplé vody. Jeho elektrické krytí dovoluje instalaci do koupelen a variabilní provedení sání vzduchu i odvodu spalin usnadňuje situování kotle. Přednosti kotle: Nízká spotřeba plynu Vysoká účinnost spalování Plynulá modulace výkonu Snadná obsluha a údržba Kotel umožňuje napojení na zásobníkový ohřívač teplé užitkové vody a zabezpečuje její přednostní ohřev Spolehlivost regulačních a zabezpečovacích prvků Nízká hmotnost Automatická detekce poruch Samostatný časový program i pro TUV Ekvitermní regulace kotle

7 6 Technické parametry kondenzačního VIADRUS CLAUDIE K1 kotle Tab. č. 1 Rozměry, provozní teplota a elektrické veličiny Počet č lánků [ks] 2 Druh paliva [-] ZP ZP 3 Kategorie spotřebič e [-] I 2H I 2H Provedení C, C, C, C C, C, C, C Hmotnost [kg] Objem vodního prostoru [l] 7 9 Rozměry kotle - šířka [mm] hloubka [mm] výška [mm] Průměr připojení spalovacího vzduchu [mm] Průměr odvodu spalin [mm] Pracovní přetlak vody [bar] 2,5 2,5 Zkušební přetlak vody [bar] 6 6 Ztrátový souč initel [-] 12,7 11,37 Nejvyšší dovolená pracovní teplota [ C] Připojovací přetlak paliva [mbar] Hladina hluku [db] < 55 < 55 Připojení kotle - výstup topné vody [Js] 3/4 3/4 - výstup topné vody do ohřívač e [Js] 3/4 3/4 - vstup vratné topné vody [Js] 3/4 3/4 - vstup vratné vody z ohřívač e [Js] 3/4 3/4 - odvod kondenzátu [mm] vývod pojistného ventilu [Js] 3/4 3/4 - přívod plynu [Js] 3/4 3/4 Připojovací napětí 1/N/PE 230V~50 Hz, TN-S El. příkon včetně č erpadla [W] El. krytí IP 44 44

8 7 Tab. č. 2 Tepelně-technické parametry srovnávací podmínky 15 C a 1013,25 mbar, suchý plyn Počet článků Výkonový rozsah kotle Jmenovitý výkon 80/60 C Jmenovitý výkon 50/30 C Minimální výkon 50/30 C Účinnost při jmenovitém výkonu 80/60 C Účinnost při jmenovitém výkonu 50/30 C Účinnost při minimálním výkonu 50/30 C Objemový průtok paliva Hmotnostní průtok spalin Třída NOx Teplota spalin [ks] 2 [kw] 3,5-16 5,3-24 [kw] 14,48 21,72 [kw] [kw] 3,5 5,3 [%] až 98 až 98 [%] 101,4 106,6 [%] až 108 až 108 [m.hod -1 ] 0,375-1,755 0,426-2,532 [kg.h -1 ] 3,43-26,13 5,2-39,2 [-] 5 5 [ C] Obr.: Závislost tlakové ztráty na průtoku - VIADRUS CLAUDIE K Závislost tlakové ztráty na průtoku p z -Qkondenzačního kotle články p z (Pa) články Q(dm 3.s -1 ) Konstrukce kotle VIADRUS CLAUDIE K1 Výměník kondenzačního kotle je složen z předního, středního (3. čl.) a zadního článku vyrobených ze slitiny AlSi (silumin). Tyto odlitky jsou spojeny pomocí silikonových kroužků a stáhnuty závitovými tyčemi. Kotel je dále osazen premix hořákem. Spalovací směs je mísena v mixéru v předem určeném poměru vzduch-plyn v celém výkonovém rozsahu. Vzduch je přiváděn do mixéru modulačním ventilátorem. Kotel je konstruovaný pro vytápění s přednostním ohřevem TUV. Pro ohřev TUV výrobce doporučuje kombinaci s ohřívačem vody. Kotel je spotřebič v provedení C tj. uzavřený, má elektronické zapalování s ionizací plamene.

9 8 Obr.: Sestava kotle VIADRUS CLAUDIE K1 s možností přípravy teplé vody 1 trojcestný ventil 9 rám kotle 17 tlakový spínač 2 sifón 10 odvod spalin 18 zpětný ventilek man. tlaku vody 3 kouřový nástavec 11 tlumič 19 přívod plynu 4 kotlové těleso 12 ventilátor 20 vstup vratné vody z OV 5 mixér 13 expanzní nádoba 21 vývod pojistného ventilu 6 koleno 14 plynový ventil 22 odvod kondenzátu 7 elektroda 15 čerpadlo 23 vstup vratné vody z ÚT 8 odvzdušňovací ventil 16 pojistný ventil 24 výstup topné vody do ÚT

10 9 Připojení kotle na systém Obr.: Schéma hydraulického okruhu kotle Odvod spalin Odvzdušňovací ventil Přívod vzduchu Ventilátor Ohřívač vody Expanzní nádoba Plynový ventil Čerpadlo Vstup vratné vody zohřívače Výměník Pojistný ventil Rozdělovač Trojcestný ventil Sifón Přívod plynu Odvod z pojistného ventilu Vstup vratné vody z ÚT Odvod kondenzátu Výstup topné vody do ohřívače Výstup topné vody do ÚT Vstup vody do ohřívače Výstup TUV Možnost umístění kotle Umístění kotle musí odpovídat projektové dokumentaci. Vývod spalin musí odpovídat platným předpisům (technická pravidla TP G ). Ústí samostatných potrubí pro přívod spalovacího vzduchu a odvod spalin musí být umístěna tak, aby se nacházela uvnitř čtverce o straně 50 cm u kotle. Kotel lze umístit jenom na zdi se zaručenou nosností. Vedle kotle a nad ním musí být min. 0,2m a před kotlem min. 1m pro montáž a opravy. Výrobce doporučuje tyto výrobky umísťovat do uzavřených otopných systémů. Kotel lze umístit i do obytných místností. Kotel může být umístěn v prostředí základním dle ČSN EN Elektrické krytí IP 44 umožňuje tyto kotle umísťovat i do koupelen a to do zóny 3 při dodržení všech aspektů normy ČSN EN , podmínkou je ovšem umístění proudového chrániče mimo zónu 3.

11 10 Obr.: Hlavní rozměry kotle VIADRUS CLAUDIE K Napojení plynu Před napojením plynovodu na kotel musí být plynovod odzkoušen a zrevidován. Po napojení na kotel se musí znovu všechny plynové spoje odzkoušet detektorem plynu nebo pěnotvorným roztokem. Vstupní tlak zemního plynu je 20 mbar. Připojení na elektrickou síť Vedle kotle do vzdálenosti 3m musí být umístěna zásuvka 230V/ 50Hz. Zásuvka musí odpovídat platným předpisům a být zrevidována. Odvod kondenzátu Pro odvod kondenzátu slouží zabudovaný sifón, na který nutno připojit přepad do kanalizace. Před uvedením kotle do provozu nutno zkontrolovat zda dochází k odvodu kondenzátu. Rozměr odpadové trubky PVC je Ř 16mm. Tento kondenzát má ph 4,5 a je možno vypouštět do kanalizace. Odvod kondenzátu kotle musí být proveden tak, aby nezabraňoval plynulému odtoku kondenzátu. Z důvodů možných tlakových změn v odpadním potrubí je nutno provádět zaústění odvodu kondenzátu do odpadního potrubí jako volné, zabrání se tak případnému možnému vniknutí nečistot do kotle.

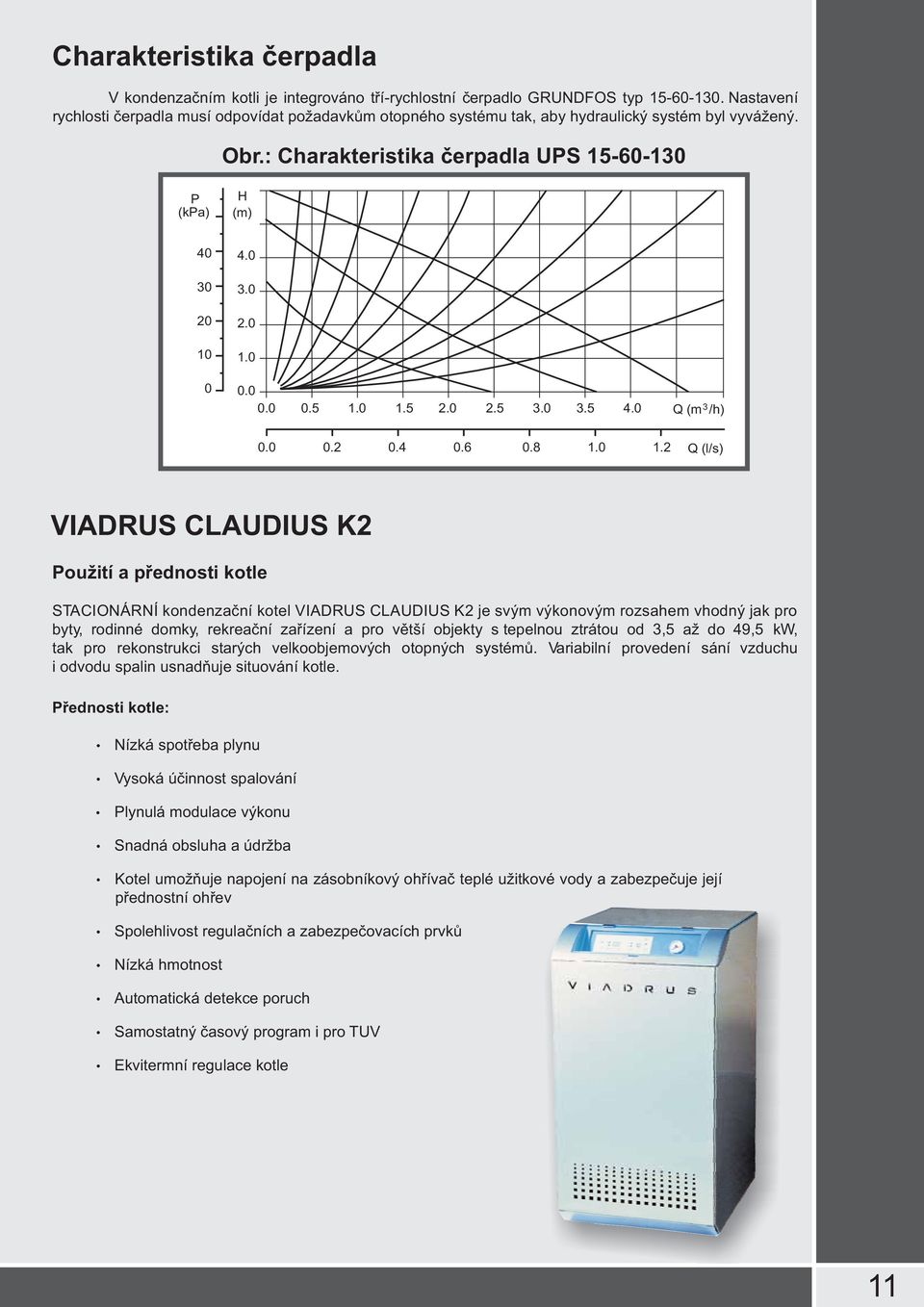

12 11 Charakteristika čerpadla V kondenzačním kotli je integrováno tří-rychlostní čerpadlo GRUNDFOS typ Nastavení rychlosti čerpadla musí odpovídat požadavkům otopného systému tak, aby hydraulický systém byl vyvážený. Obr.: Charakteristika čerpadla UPS P (kpa) H (m) Q (m 3/h) Q (l/s) VIADRUS CLAUDIUS K2 Použití a přednosti kotle STACIONÁRNÍ kondenzační kotel VIADRUS CLAUDIUS K2 je svým výkonovým rozsahem vhodný jak pro byty, rodinné domky, rekreační zařízení a pro větší objekty s tepelnou ztrátou od 3,5 až do 49,5 kw, tak pro rekonstrukci starých velkoobjemových otopných systémů. Variabilní provedení sání vzduchu i odvodu spalin usnadňuje situování kotle. Přednosti kotle: Nízká spotřeba plynu Vysoká účinnost spalování Plynulá modulace výkonu Snadná obsluha a údržba Kotel umožňuje napojení na zásobníkový ohřívač teplé užitkové vody a zabezpečuje její přednostní ohřev Spolehlivost regulačních a zabezpečovacích prvků Nízká hmotnost Automatická detekce poruch Samostatný časový program i pro TUV Ekvitermní regulace kotle

13 12 Technické parametry kondenzačního kotle VIADRUS CLAUDIUS K2 Tab. č. 3 Rozměry, provozní teplota a elektrické veličiny Počet č lánků [ks] Druh paliva [-] ZP ZP ZP Kategorie spotřebič e [-] I 2H I 2H I 2H Provedení B 23,B 53 B 23, B 53 B 23,B 53 Hmotnost [kg] Objem vodního prostoru [l] Rozměry kotle šířka [mm] hloubka [mm] výška [mm] Průměr připojení spalovacího vzduchu [mm] Průměr odvodu spalin [mm] Maximální pracovní přetlak vody [bar] 2,5 2,5 2,5 Zkušební přetlak vody [bar] Nejvyšší provozní přetlak vody v okruhu [bar] TUV Ztrátový souč initel [-] 12,7 11,37 6,85 Nejvyšší dovolená pracovní teplota [ C] Připojovací přetlak paliva G20 [mbar] Hladina hluku [db] < 55 < 55 < 55 Připojení kotle - výstup topné vody [Js] 3/4 3/4 3/4 - výstup topné vody do ohřívač e [Js] 3/4 3/4 3/4 - vstup vratné topné vody [Js] 3/4 3/4 3/4 - vstup vratné vody z ohřívač e [Js] 3/4 3/4 3/4 - odvod kondenzátu [mm] vývod pojistného ventilu [Js] 3/4 3/4 3/4 - přívod plynu [Js] 3/4 3/4 3/4 Připojovací napětí 1/N/PE 230V~50 Hz, TN-S El. příkon včetně č erpadla [W] El. krytí IP Tab. č. 4 Tepelně-technické parametry srovnávací podmínky 15 C a 1013,25 mbar, suchý plyn Počet č lánků [ks] Výkonový rozsah kotle [kw] 3,5-16 5, ,5 49,5 Jmenovitý výkon 80/60 C [kw] 14,48 21,72 45 Jmenovitý výkon 50/30 C [kw] ,5 Minimální výkon 50/30 C [kw] 3,5 5,3 11,5 Úč innost při jmenovitém výkonu 80/60 C [%] až 98 až 98 až 98 Úč innost při jmenovitém výkonu 50/30 C [%] 101,4 106,6 106,0 Úč innost při minimálním výkonu 50/30 C [%] až 108 až 108 až 108 Objemový průtok paliva [m.hod -1 ] 0,375-1,755 0,426-2,532 1,174-5,036 Hmotnostní průtok spalin [kg.h -1 ] 3,43-26,13 5,2-39,2 12,26-80,85 Třída NOx [-] Teplota spalin [ C]

14 13 Obr.: Závislost tlakové ztráty na průtoku VIADRUS CLAUDIUS K Závislost tlakové ztráty na průtoku p z-q kondenzační kotel p z (Pa) články 3 články 5 článků Q(dm 3.s -1 ) Konstrukce kotle Výměník kondenzačního kotle je složen z předního, středního (3. a 5. čl.) a zadního článku vyrobených ze slitiny AlSi (silumin). Tyto odlitky jsou spojeny pomocí silikonových kroužků a stáhnuty závitovými tyčemi. Kotel je dále osazen premix hořákem. Spalovací směs je mísena v mixéru v předem určeném poměru vzduch-plyn v celém výkonovém rozsahu. Vzduch je přiváděn do mixéru modulačním ventilátorem. Kotel je konstruován pro vytápění s přednostním ohřevem TUV. Pro ohřev TUV výrobce doporučuje kombinaci s ohřívačem vody. Kotel je spotřebič v provedení B tj. otevřený, má elektronické zapalování s ionizací plamene. Obr.: Sestava kotle VIADRUS CLAUDIUS K2 1 ventilátor 2 tlumič 3 plynový ventil 4 přívod plynu do ventilu 5 vstupní trubka 6 měřící místo spalin 7 čerpadla 8 pojistný ventil 9 vratná voda z OV 10 rozdělovač 11 odvod kondenzátu 12 trubka k expanzní nádobě 13 kryt elektro 14 silikonová hadička 15 vstup plynu do mixéru 16 mixér 17 elektronika 18 prodlužovací koleno

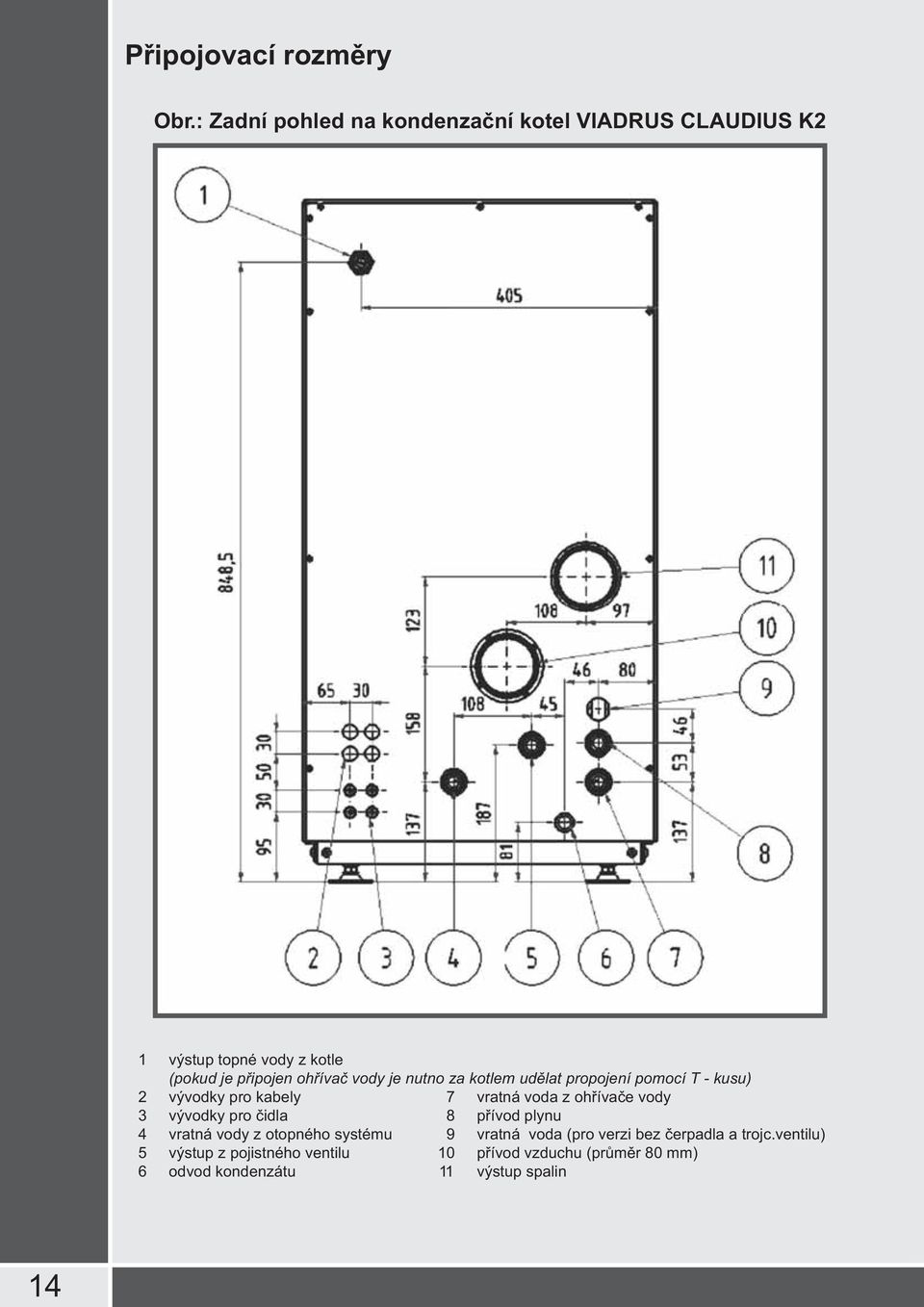

15 14 Připojovací rozměry Obr.: Zadní pohled na kondenzační kotel VIADRUS CLAUDIUS K2 1 výstup topné vody z kotle (pokud je připojen ohřívač vody je nutno za kotlem udělat propojení pomocí T - kusu) 2 vývodky pro kabely 7 vratná voda z ohřívače vody 3 vývodky pro čidla 8 přívod plynu 4 vratná vody z otopného systému 9 vratná voda (pro verzi bez čerpadla a trojc.ventilu) 5 výstup z pojistného ventilu 10 přívod vzduchu (průměr 80 mm) 6 odvod kondenzátu 11 výstup spalin

16 15 Možnost umístění kotle Obr.: Hlavní rozměry kotle VIADRUS CLAUDIUS K L1 počet článků L1 ( mm) Umístění a napojení kotle musí odpovídat projektové dokumentaci. Vývod spalin musí odpovídat platným předpisům (technická pravidla TP G ) a projektové dokumentaci. Vedle kotle a nad ním musí být min. 0,2m a před kotlem min. 1m pro montáž a opravy. Výrobce doporučuje tyto výrobky umísťovat do uzavřených otopných systémů. Kotel lze umístit i do obytných místností s dostatečným přívodem vzduchu. Kotel může být umístěn v prostředí základním dle ČSN EN : Napojení plynu Před napojením plynovodu na kotel musí být plynovod odzkoušen a zrevidován. Po napojení na kotel se musí znovu všechny plynové spoje odzkoušet detektorem plynu. Vstupní tlak zemního plynu je 20 mbar. Připojení na elektrickou síť Vedle kotle do vzdálenosti 1,5m musí být umístěna zásuvka 230V/ 50Hz. Zásuvka musí odpovídat platným předpisům a musí být zrevidována.

17 16 Odvod kondenzátu Pro odvod kondenzátu slouží zabudovaný sifón, na který nutno připojit přepad do kanalizace. Před uvedením kotle do provozu nutno zkontrolovat, zda dochází odvodu kondenzátu. Rozměr odpadové trubky PVC je Ř 16mm. Tento kondenzát má ph 4,5 a je možno vypouštět do kanalizace bez následné úpravy. Odvod kondenzátu kotle musí být proveden tak, aby nezabraňoval plynulému odtoku kondenzátu. Z důvodů možných tlakových změn v odpadním potrubí je nutno provádět zaústění odvodu kondenzátu do odpadního potrubí jako volné, zabrání se tak případnému možnému vniknutí nečistot do kotle. Charakteristika čerpadla V kondenzačním kotli je integrováno tří-rychlostní čerpadlo GRUNDFOS typ Nastavení rychlosti čerpadla musí odpovídat požadavkům otopného systému tak, aby hydraulický systém byl vyvážený. Obr.: Charakteristika čerpadla UPS P (kpa) H (m) Q (m 3/h) Q (l/s)

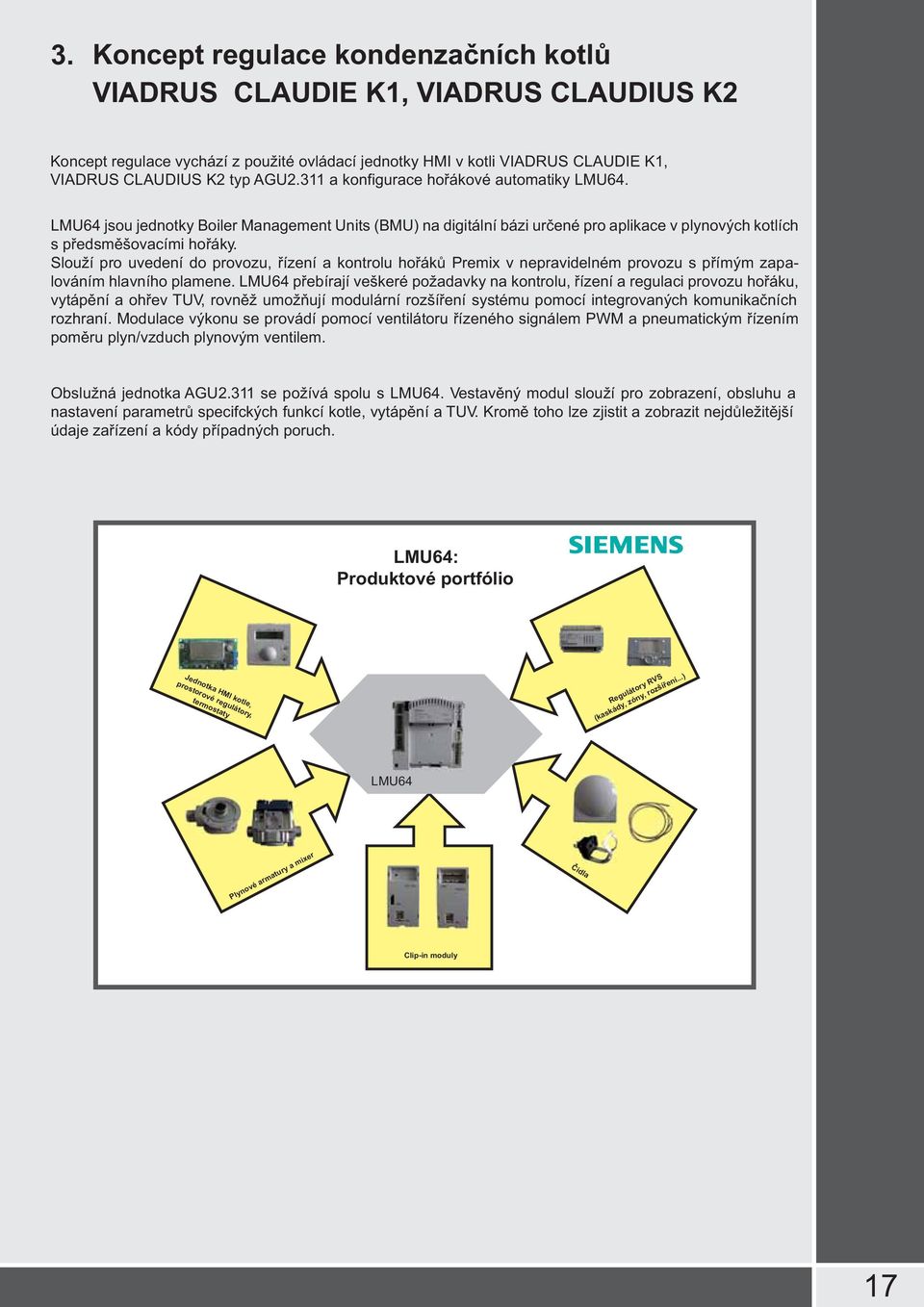

18 17 3. Koncept regulace kondenzačních kotlů VIADRUS CLAUDIE K1, VIADRUS CLAUDIUS K2 Koncept regulace vychází z použité ovládací jednotky HMI v kotli VIADRUS CLAUDIE K1, VIADRUS CLAUDIUS K2 typ AGU2.311 a konfigurace hořákové automatiky LMU64. LMU64 jsou jednotky Boiler Management Units (BMU) na digitální bázi určené pro aplikace v plynových kotlích s předsměšovacími hořáky. Slouží pro uvedení do provozu, řízení a kontrolu hořáků Premix v nepravidelném provozu s přímým zapalováním hlavního plamene. LMU64 přebírají veškeré požadavky na kontrolu, řízení a regulaci provozu hořáku, vytápění a ohřev TUV, rovněž umožňují modulární rozšíření systému pomocí integrovaných komunikačních rozhraní. Modulace výkonu se provádí pomocí ventilátoru řízeného signálem PWM a pneumatickým řízením poměru plyn/vzduch plynovým ventilem. Obslužná jednotka AGU2.311 se požívá spolu s LMU64. Vestavěný modul slouží pro zobrazení, obsluhu a nastavení parametrů specifckých funkcí kotle, vytápění a TUV. Kromě toho lze zjistit a zobrazit nejdůležitější údaje zařízení a kódy případných poruch. LMU64: Produktové portfólio Jednotka HMI kotle, prostorové regulátory, termostaty Regulátory RVS (kaskády, zóny, rozšíření...) LMU64 Plynové armatury a mixer Čidla Clip-in moduly

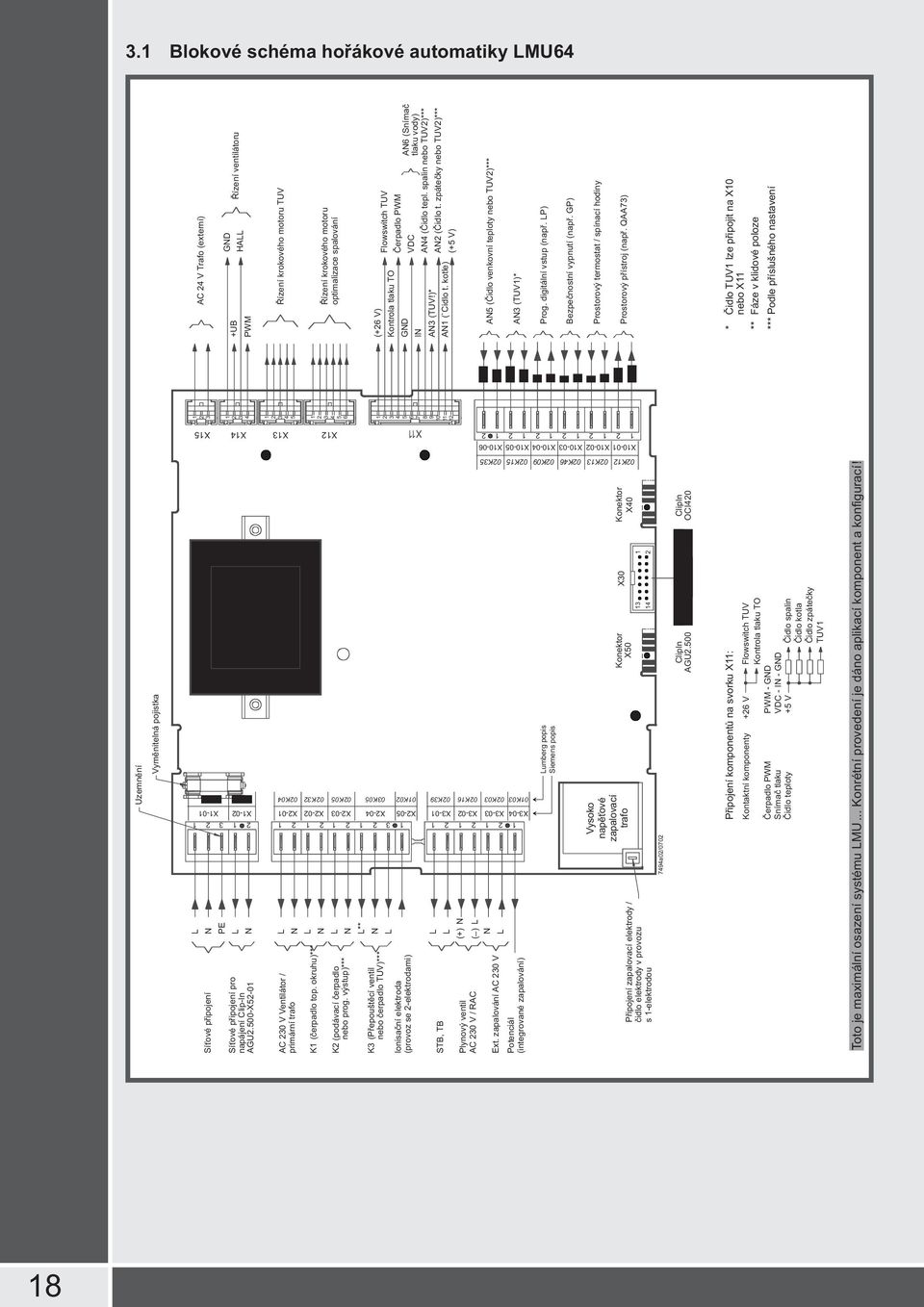

19 Blokové schéma hořákové automatiky LMU64 AC 24 V Trafo (externí) +UB PWM GND Řízení ventilátoru HALL Řízení krokového motoru TUV Řízení krokového motoru optimalizace spalování (+26 V) Kontrola tlaku TO GND IN AN3 (TUV!)* AN1 (`Cidlo t. kotle) Flowswitch TUV Čerpadlo PWM AN6 (Snímač VDC tlaku vody) AN4 (Čidlo tepl. spalin nebo TUV2)*** AN2 (Čidlo t. zpátečky nebo TUV2)*** (+5 V) AN5 (Čidlo venkovní teploty nebo TUV2)*** AN3 (TUV1)* Prog. digitální vstup (např. LP) Bezpečnostní vypnutí (např. GP) Prostorový termostat / spínací hodiny Prostorový přístroj (např. QAA73) * Čidlo TUV1 lze připojit na X10 nebo X11 ** Fáze v klidové poloze *** Podle příslušného nastavení +5 V ANI +5 V ANI IN U- In U- In U- Line GND X10-01 X10-02 X10-03 X10-04 X10-05 X10-06 X12 X13 X14 X15 Uzemnění Vyměnitelná pojistka Síťové připojení Síťové připojení pro napájení Clip-In AGU2.500-X52-01 AC 230 V Ventilátor / primární trafo K1 (čerpadlo top. okruhu)*** K2 (podávací čerpadlo nebo prog. výstup)*** K3 (Přepouštěcí ventil nebo čerpadlo TUV)*** Ionisační elektroda (provoz se 2-elektrodami) STB, TB Plynový ventil AC 230 V / RAC Ext. zapalování AC 230 V Potenciál (integrované zapalování) Připojení zapalovací elektrody / čidlo elektrody v provozu s1-elektrodou L L N PE N L N L N L L N L** N L L ( ) L N L Vysoko napěťové zapalovací trafo Konektor X50 Síťové trafo X3-04 X3-03 X3-02 X3-01 X2-05 X2-04 X2-03 X2-02 X2-01 X1-02 X (LMU...interní) 02K12 02K13 02K46 02K09 02K15 02K35 01K03 02K03 02K16 02K39 01K02 03K05 02K05 02K32 02K04 02K14 03K98 (+) N _ Lumberg popis Siemens popis X Konektor X a02/0702 ClipIn AGU2.500 Obslužná jednotka (HMI) AGU2.3xx ClipIn OCI420 Připojení komponentů na svorku X11: Kontaktní komponenty Čerpadlo PWM Snímač tlaku Čidlo teploty +26 V Flowswitch TUV Kontrola tlaku TO PWM-GND VDC - IN - GND +5 V Čidlo spalin Čidlo kotla Čidlo zpátečky TUV1 Toto je maximální osazení systému LMU... Konrétní provedení je dáno aplikací komponent a konfigurací!

20 19 4. Strategie regulace kondenzačních kotlů VIADRUS CLAUDIE K1, VIADRUS CLAUDIUS K2 4.1 Ekvitermní regulace čerpadlového topného okruhu s možností nastavení časového režimu pro ÚT, TUV, cirkulačního čerpadla TUV, přípravy TUV nabíjecím čerpadlem nebo přepouštěcím ventilem. Viz dále schémata aplikací. Zpětná vazba z vytápěného prostoru buďto pomocí prostorového termostatu nebo použitím prostorového přístroje QAA Ekvitermní regulace čerpadlového topného okruhu + ekvitermní regulace směšovaného topného okruhu (CLIP IN AGU 2.500) s možností nastavení časového režimu pro ÚT, TUV, cirkulačního čerpadla TUV, přípravy TUV nabíjecím čerpadlem nebo přepouštěcím ventilem. Viz dále schémata aplikací. Zpětná vazba z čerpadlového topného okruhu + směšovaného topného okruhu pomocí prostorového termostatu + použití prostorového přístroje QAA 73 nebo použití zpětné vazby z vytápěných okruhů pomocí 2 ks prostorových termostatů. 4.3 Možnost doplnění hořákové automatiky LMU64 o solární ohřev TUV pomocí CLIP IN AGU Viz dále schémata aplikací.

21 20 5. Základní schémata aplikací hořákové automatiky LMU Hydraulické schéma číslo 1A spolu ve spojení s ovládací jednotkou AGU bez vlivu prostorové teploty, příprava TUV nabíjecím čerpadlem Q3. Schéma 1A (Siemens 02) VIADRUS K1, K2 QAC34 Systém zásobníku s čerpadlovým okruhem Ekvitermní regulace jednoho čerpadlového topného okruhu + příprava TUV nabíjením. Popis: Časové řízení jak okruhu ÚT tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Poznámka: Podrobný popis ekvitermní regulace a jednotlivých možností v podrobné dokumentaci k LMU 64. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 B2 B7 5.2 Hydraulické schéma číslo 1B spolu ve spojení s ovládací jednotkou AGU2.311 s vlivem prostorové teploty, příprava TUV nabíjecím čerpadlem Q3. Schéma 1B (Siemens 02) VIADRUS K1, K2 QAC34 Systém zásobníku s čerpadlovým okruhem

22 21 Ekvitermní regulace jednoho čerpadlového topného okruhu + příprava TUV nabíjením. Popis: Časové řízení jak okruhu ÚT, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Jako zpětnou vazbu z prostoru můžeme použít binární signál od prostorového termostatu. Tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění dle zvolených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Další alternativou je použití prostorového přístroje QAA , připojeného k hořákové automatice LMU64 přes rozhraní Opentherm. Použitím tohoto prostorového přístroje získáme možnost využití dalších funkcí jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Pozn.: Použitím QAA a konfigurací parametru v LMU64 přebírá nastavení a ekvitermní řízení vytápění od ekvitermního regulátoru hořákové automatiky LMU 64 právě přístroj QAA a nastavení funkcí je možno provádět přímo z referenční místnosti vytápěného objektu. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantě 2 čidlo TUV - QAZ36/526 A6 Prostorový přístroj Opentherm - QAA N1 Prostorový termostat B2 B7 5.3 Hydraulické schéma číslo 2A spolu ve spojení s ovládací jednotkou AGU bez vlivu prostorové teploty, příprava TUV s přepouštěcím ventilem. Schéma 2A (Siemens 03) VIADRUS K1, K2 QAC34 Systém zásobníku s přepouštěcím ventilem a čerpadlovým okruhem Ekvitermní regulace jednoho čerpadlového topného okruhu + příprava TUV s přepouštěcím ventilem. Popis: Časové řízení jak okruhu ÚT, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV.

23 22 Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 B2 B7 5.4 Hydraulické schéma číslo 2B spolu ve spojení s ovládací jednotkou AGU s vlivem prostorové teploty, příprava TUV s přepouštěcím ventilem. Schéma 2B (Siemens 03) VIADRUS K1, K2 QAC34 Systém zásobníku s přepouštěcím ventilem a čerpadlovým okruhem Ekvitermní regulace jednoho čerpadlového topného okruhu + příprava TUV s přepouštěcím ventilem. Popis: Časové řízení jak okruhu ÚT, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Jako zpětnou vazbu z prostoru můžeme použít binární signál od prostorového termostatu. Tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění, dle zvolených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Další alternativou je použití prostorového přístroje QAA , připojeného k hořákové automatice LMU64 přes rozhraní Opentherm. Použitím tohoto prostorového přístroje získáme možnost využití dalších funkcí jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Pozn.: Použitím QAA a konfigurací parametru v LMU64 přebírá nastavení a ekvitermní řízení vytápění od ekvitermního regulátoru hořákové automatiky LMU 64 právě přístroj QAA a nastavení funkcí je možno provádět přímo z referenční místnosti vytápěného objektu. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 A6 Prostorový přístroj Opentherm - QAA N1 Prostorový termostat B2 B7

24 23 6. Rozšíření hořákové automatiky LMU 64 o modul CLIP IN AGU Funkce CLIP IN AGU Dodatečný směšovací okruh pro aplikaci v jedné domácnosti. Nezávislý topný okruh a) s vlastním časovým programem spínání b) topnou křivkou c) minimálním / maximálním omezením teploty náběhu. Centrální obsluha dvou topných okruhů přes prostorový přístroj QAA nebo AGU Snadná montáž modulu ClipIn AGU2.500 na pouzdro LMU64. Konektory RAST5 pro všechny vstup / výstupy Poznámka: Na LMU64 je možné připojit maximálně jeden AGU Celkově lze na LMU64 připojit maximálně dva CLIP IN moduly (OCI420 / AGU2.530 / AGU2.51). 6.1 Hydraulické schéma číslo 3A - směšovaný topný okruh spolu ve spojení s ovládací jednotkou AGU bez vlivu prostorové teploty, bez přípravy TUV. Schéma 3A (Siemens 49) VIADRUS K1, K2 QAC34 Směšovací okruh Hydraulika (3A i 3B) - v tomto hydraulickém zapojení je oběhové čerpadlo jen za regulační armaturou čerpa- dlového okruhu, je umístěno vně kotle a proto používáme směšovací třícestnou armaturu. Řízení směšovaného topného okruhu. Možnost konfigurace podávacího čerpadla Q8. Ekvitermní regulace jednoho směšovaného topného okruhu bez přípravy TUV. Popis: Časové řízení okruhu ÚT. Možnost řízení podávacího čerpadla Q8. Označení B1 B2 B7 Komponenty ke kotli: Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty náběhu 2 topný okruh - QAD36/101 Trojcestný ventil Servopohon

25 Hydraulické schéma číslo 3B - směšovaný topný okruh spolu ve spojení s ovlá- dací jednotkou AGU s vlivem prostorové teploty, bez přípravy TUV. Schéma 3B (Siemens 49) VIADRUS K1, K2 QAC34 Směšovací okruh Řízení směšovaného topného okruhu. Možnost konfigurace podávacího čerpadla Q8. Ekvitermní regulace jednoho směšovaného topného okruhu bez přípravy TUV. Popis: Časové řízení okruhu ÚT. Možnost řízení podávacího čerpadla. Jako zpětnou vazbu z prostoru můžeme použít binární signál od prostorového termostatu N1. Tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění dle zvo- lených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Další alternativou je použití prostorového přístroje QAA připojeného k hořákové automatice LMU64 přes rozhraní Opentherm. Použitím tohoto prostorového přístroje získáme možnost využití dalších funkcí jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Pozn.: Použitím QAA a konfigurací parametru v LMU64 přebírá nastavení a ekvitermní řízení vytápění od ekvitermního regulátoru hořákové automatiky LMU64 právě přístroj QAA a není nutno provádět nastavení na kotli, ale přímo z referenční místnosti vytápěného objektu. Označení B1 N1 A6 B2 B7 Komponenty ke kotli: Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty náběhu 2 topný okruh - QAD36/101 Prostorový termostat Prostorový přístroj Opentherm - QAA Trojcestný ventil Servopohon Tip!!!(pro schémata 3A i 3B): Topným okruhem je zapotřebí zajistit vždy minimální průtok z důvodu dodržení minimálního průtoku kotlem. Přepouštěcí ventil se z důvodu maximálního využití kondenzačního procesu nedoporučuje. Přepouštěcí ventil lze použít jen jako bezpečnostní prvek, nikoli provozní. Z tohoto důvodu se doporučuje jeden spotřebi č (radiátor, 1 okruh rozdělovače podlahového topení) instalovat bez regulačního zařízení (termostatická hlavice, termický pohon na rozdělovači podlahového topení atd.). Například: - v případě použití více radiátorů v jedné místnosti, určit 1 z radiátorů v této místnosti, - použít jako neregulovaný spotřebič radiátorového okruhu žebříkový radiátor v koupelnách, poněvadž v koupelnách je vyšší požadavek na teplotu v prostoru, popřípadě je radiátor využíván i na vysoušení prádla atd.

26 Hydraulické schéma číslo 4A - směšovaný topný okruh spolu ve spojení s ovládací jednotkou AGU bez vlivu prostorové teploty, s přípravou TUV nabíjecím čerpadlem. Schéma 4A (Siemens 50) VIADRUS K1, K2 B1 QAC34 Q2 Q1 B7 B2 Q8 Q3 B4 KW TWW Systém zásobníku s čerpadlovým topným okruhem a směšovacím topným okruhem Hydraulika (4A i 4B) - v tomto hydraulickém zapojení se oběhová čerpadla vzájemně hydraulicky neovlivňu- jí ( čerpadlo čerpadlového topného okruhu je umístěno vně kotle) a proto používáme směšovací třícestnou armaturu. Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho s přípravou TUV pomocí nabíjecího čerpadla Q3. čerpadlového topného okruhu Popis: Časové řízení jak okruhu ÚT1, ÚT2, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový, je možno nastavit samostatný časový program, samo- statnou strmost topné křivky. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 B1 Čidlo teploty náběhu 2 topný okruh - QAD36/101 Trojcestný ventil Servopohon B2 B7

27 Hydraulické schéma číslo 4B - směšovaný topný okruh spolu ve spojení s ovládací jednotkou AGU s vlivem prostorové teploty, s přípravou TUV nabíjecím čerpadlem Schéma 4B (Siemens 50) VIADRUS K1, K2 B1 QAC34 Q2 Q1 B7 B2 Q8 Q3 B4 KW TWW Systém zásobníku s čerpadlovým topným okruhem a směšovacím topným okruhem Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho s přípravou TUV pomocí nabíjecího čerpadla Q3. čerpadlového topného okruhu Popis: Časové řízení jak okruhu ÚT1, ÚT2, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový, je možno nastavit samostatný časový program, samo- statnou strmost topné křivky. Jako zpětnou vazbu z prostoru můžeme z jednoho topného okruhu použít binární signál od prostorového termostatu. Tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění, dle zvolených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Pokud je připojen prostorový přístroj QAA na druhý topný okruh, je možno nastavit vlivnost teploty prostoru z QAA Pokud je použit prostorový přístroj QAA k hořákové automatice LMU64 přes rozhraní Opentherm, je možno použitím další funkce tohoto prostorového přístroje jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Vzhledem k tomu, že hydraulické schéma umožňuje řízení 2 samostatných okruhů, je možno kombinovat použití prostorového přístroje QAA na jeden topný okruh - včetně nasta - vení časového rozvrhu, strmostí křivek a dalších funkcí, a na druhý okruh aktivovat vlivnost teploty prostoru pomocí prostorového termostatu. V případě aktivace řízení obou okruhů ÚT přes QAA a nastavení konfigurace topných okruhů, není možno druhý topný okruh ovlivňovat přes vstup prostorového termostatu. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 B1 Čidlo teploty náběhu 2 topný okruh - QAD36/101 A6 Prostorový přístroj Opentherm - QAA N1 Prostorový termostat Trojcestný ventil Servopohon B2 B7

28 Hydraulické schéma číslo 5A - směšovaný topný okruh spolu ve spojení s ovládací jednotkou AGU bez vlivu prostorové teploty s přípravou TUV přepouštěcím ventilem. Schéma 5A (Siemens 51) B1 VIADRUS K1, K2 QAC34 Q2 Y1 Q1 B2 B7 UV B4 KW TWW Systém zásobníku přepouštěcím ventilem, čerpadlovým okruhem a směšovacím okruhem Hydraulika (5A i 5B) - v tomto hydraulickém zapojení se oběhová čerpadla vzájemně hydraulicky ovlivňují ( čerpadlo čerpadlového topného okruhu je umístěno vně kotle) a proto používáme vstřikovací dvoucestnou armaturu pro regulaci topného okruhu. V případě provozu druhého topného okruhu je první topný okruh uzavřen dvoucestnou armaturou. Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho s přípravou TUV pomocí přepouštěcího ventilu. čerpadlového topného okruhu Popis: Časové řízení jak okruhu ÚT, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový, je možno nastavit samostatný časový program, samo- statnou strmost topné křivky, atd. Označení B1 Y1 Y1 B2 B7 Komponenty ke kotli: Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty náběhu 2 topný okruh - QAD36/101 Dvoucestný ventil Termický pohon Dvoucestný ventil Servopohon Tip!!! (pro schémata 5A i 5B): Topným okruhem je zapotřebí zajistit vždy minimální průtok z důvodu dodržení minimálního průtoku kotlem. Přepouštěcí ventil se z důvodu maximálního využití kondenzačního procesu nedoporučuje. Přepouštěcí ventil lze použít jen jako bezpečnostní prvek, nikoli provozní. Z tohoto důvodu se doporučuje jeden spotřebi č (radiátor, 1 okruh rozdělovače podlahového topení) instalovat bez regulačního zařízení (termostatická hlavice, termický pohon na rozdělovači podlahového topení atd.). Například: - v případě použití více radiátorů v jedné místnosti, určit 1 z radiátorů v této místnosti, - použít jako neregulovaný spotřebič radiátorového okruhu žebříkový radiátor v koupelnách, poněvadž v koupelnách je vyšší požadavek na teplotu v prostoru, popřípadě je radiátor využíván i na vysoušení prádla atd.

29 Hydraulické schéma číslo 5B - směšovaný topný okruh spolu ve spojení s ovládací jednotkou AGU s vlivem prostorové teploty s přípravou TUV přepouštěcím ventilem. Schéma 5B (Siemens 51) B1 VIADRUS K1, K2 QAC34 Q2 Y1 Q1 B2 B7 UV B4 KW TWW Systém zásobníku přepouštěcím ventilem, čerpadlovým okruhem a směšovacím okruhem Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho s přípravou TUV pomocí přepouštěcího ventilu. čerpadlového topného okruhu Popis: Časové řízení jak okruhu ÚT1 a ÚT2, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový, je možno nastavit samostatný časový program, samo- statnou strmost topné křivky, atd. Jako zpětnou vazbu z prostoru můžeme z jednoho topného okruhu použít binární signál od prostorového termostatu. Tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění dle zvolených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Pokud je připojen prostorový přístroj QAA na druhý topný okruh je možno nastavit vlivnost teploty prostoru z QAA Pokud je použit prostorový přístroj QAA k hořákové automatice LMU64 přes rozhraní Opentherm, je možno použitím další funkce tohoto prostorového přístroje, jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Vzhledem k tomu, že hydraulické schéma umožňuje řízení 2 samostatných okruhů, je možno kombinovat použití na jeden topný okruh použití prostorového přístroje QAA , včetně nastavení časového rozvrhu, strmostí křivek a dalších funkcí, a na druhý okruh aktivovat vlivnost teploty prostoru pomocí prostorového termostatu. V případě aktivace řízení obou okruhů ÚT přes QAA a nastavení konfigurace topných okruhů, není možno druhý topný okruh ovlivňovat přes vstup prostorového termostatu. Pozn.: Použitím QAA a konfigurací parametru v LMU64 přebírá nastavení a ekvitermní řízení vytápění od ekvitermního regulátoru hořákové automatiky LMU 64 právě přístroj QAA a nastavení funkcí je možno provádět přímo z referenční místnosti vytápěného objektu. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 B1 Čidlo teploty náběhu 2 topný okruh - QAD36/101 N1 Prostorový termostat A6 Prostorový přístroj Opentherm - QAA Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 Trojcestný ventil B2 B7

30 Hydraulické schéma číslo 6A - směšovaný topný okruh spolu ve spojení s ovlápouštěcím ventilem a podávacím čerpadlem dací jednotkou AGU2.311 bez vlivu prostorové teploty s přípravou TUV pře- Q8. Schéma 6A (Siemens 60) QAC34 VIADRUS K1, K2 B1 B7 UV B2 Q2 Q8 Q1 B4 KW TWW Systém zásobníku s přepouštěcím ventilem, čerpadlovým okruhem a smě- šovacím okruhem s podávacím čerpadlem Hydraulika (6A i 6B) - v tomto hydraulickém zapojení se oběhová čerpadla vzájemně hydraulicky neovlivňují ( čerpadlo čerpadlového topného okruhu je umístěno uvnitř kotle, ale místo připojení je voleno tak, že se čer- padla hydraulicky neovlivňují) a proto používáme směšovací třícestnou armaturu. Směšovaný topný okruh je možno provozovat paralelně s přípravou topné vody Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho čerpadlového topného okruhu s přípravou TUV pomocí přepouštěcího ventilu a řízení podávacího čerpadla Q8 pro směšovaný topný ok- ruh. Popis: Časové řízení jak okruhu ÚT, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový - je možno nastavit samostatný časový program, samostatnou strmost topné křivky, atd. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36/526 B4 Variantně 2 čidlo TUV - QAZ36/526 B1 Čidlo teploty náběhu 2 topný okruh - QAD36/101 Trojcestný ventil Servopohon B2 B7

31 30 20 C 6.8 Hydraulické schéma číslo 6B - směšovaný topný okruh spolu ve spojení s ovlápouštěcím ventilem a podávacím čerpadlem dací jednotkou AGU2.311 s vlivem prostorové teploty s přípravou TUV pře- Q8. Schéma 6B (Siemens 60) QAC34 VIADRUS K1, K2 B1 B7 UV B2 Q2 Q8 Q1 B4 KW TWW Systém zásobníku s přepouštěcím ventilem, čerpadlovým okruhem a smě- šovacím okruhem s podávacím čerpadlem Ekvitermní regulace jednoho směšovaného topného okruhu a jednoho čerpadlového topného okruhu s přípravou TUV pomocí přepouštěcího ventilu a řízení podávacího čerpadla Q8 pro směšovaný topný okruh. Popis: Časové řízení jak okruhu ÚT1, ÚT2, tak nabíjení TUV. Možnost řízení cirkulačního čerpadla TUV. Pro každý okruh ÚT - jak směšovaný tak čerpadlový - je možno nastavit samostatný časový program, samostat- nou strmost topné křivky, atd. Jako zpětnou vazbu z prostoru můžeme z jednoho topného okruhu použít binární signál od prostorového termostatu.tento termostat jen hlídá přehřátí prostoru nad nastavenou mez. Okruh ÚT je řízen dle časového rozvrhu na komfortní a útlumovou hladinu vytápění dle zvolených parametrů. V případě aktivace prostorového termostatu se vypne topný požadavek vytápění až do doby deaktivace prostorového termostatu, pak regulace zpětně přechází na řízení dle nastaveného časového programu a nastavených parametrů regulace. Pokud je připojen prostorový přístroj QAA na druhý topný okruh, je možno nastavit vlivnost teploty prostoru z QAA Pokud je použit prostorový přístroj QAA k hořákové automatice LMU64 přes rozhraní Opentherm je možno použitím další funkce tohoto prostorového přístroje jako např. adaptace topných křivek, optimalizace zátopu a odtopu, nastavení proměnlivého faktoru vlivnosti prostoru do ekvitermního řízení okruhu atd. Vzhledem k tomu, že hydraulické schéma umožňuje řízení 2 samostatných okruhů je možno kombinovat použití na jeden topný okruh použití prostorového přístroje QAA včetně nastavení časového rozvrhu strmostí křivek a dalších funkcí a na druhý okruh aktivovat vlivnost teploty prostoru pomocí prostorového termostatu. V případě aktivace řízení obou okruhů ÚT přes QAA a nastavení konfigurace topných okruhů, není již možno druhý topný okruh ovlivňovat přes vstup prostorového termostatu. Komponenty ke kotli: Označení Popis Čidlo venkovní teploty B1 Čidlo teploty náběhu 2 topný okruh Čidlo teploty TUV B4 Variantně 2 čidlo TUV *N1 Prostorový termostat *A6 Prostorový přístroj opentherm Trojcestný ventil Servopohon B2 B7

32 31 7. Rozšíření hořákové automatiky LMU64 o modul CLIP IN AGU Všeobecně CLIP IN AGU CLIP IN AGU rozšiřuje hořákovou automatiku LMU64 o možnost solárního ohřevu zásobníku TUV a podporuje solární přípravu TUV s výměníkem tepla u zařízení s bivalentním zásobníkem TUV. Podrobný popis viz technická dokumentace k AGU Schéma zařízení pro solární přípravu TUV podporované automatikou LMU64 (Schéma 7) obsahuje následující komponenty: Kolektor s čidlem kolektoru «B6» Čerpadlo kolektoru «Q5» (jednostupňové) 1 výměník s čidlem zásobníku a případně «B4» Solární nabíjení se provádí jednostupňovým čerpadlem na základě teplotní diference mezi zásobníkem TUV a kolektorem. Dále jsou k dispozici různé bezpečnostní funkce: Ochrana proti přehřátí kolektoru Zpětné chlazení zásobníku přes kolektor Protimrazová ochrana kolektoru Protočení čerpadla kolektoru Schéma 7

33 32 Příklad aplikace - Schéma 8: Schéma 8 VIADRUS K1, K2 LMU 64 QAC34 A6 QAA73 B7 Q1 B2 UV ÚT B6 TV K2 Q5 B4 Komponenty ke kotli: Označení Popis Čidlo venkovní teploty - QAC34/101 Čidlo teploty TUV - QAZ36.526/101 B4 Variantně 2 čidlo TUV - QAZ36.526/101 B6 Čidlo teploty solárního kolektoru - QAZ36.481/101 A6 Prostorový přístroj Opentherm - QAA B2 B7 N1 Prostorový termostat Poznámka: Podrobný popis ekvitermní regulace a jednotlivých možností v podrobné dokumentaci k LMU64.

34 8. Popis charakteristiky základních funkcí ekvitermního regulátoru zakomponovaného v hořákové automatice LMU64. Druhy provozu topného okruhu Regulace disponuje 4 různými druhy provozu vytápění pro topný(é) okruh(y) LMU64, které lze zvolit přímo podle potřeby. AGU2.311 nabízí 2 topné okruhy. Regulace topného okruhu Regulace topného okruhu tvoří podle potřeb koncového uživatele signál požadavku příslušného systému vytápění. To se provádí například na základě požadavků ekvitermního řízení, spínacích programů, funkcí ECO atd. 8.1 Tlumená venkovní teplota Tlumená venkovní teplota je simulovaná teplota prostoru pro fiktivní budovu, která nemá vlastní zdroj tepla a je ovlivňována pouze venkovní teplotou. Použití Zohlednění akumulační schopnosti budovy. Nastavení Není možné žádné přímé nastavení. Tvorbu tlumené venkovní teploty nelze ovlivnit. Postup Regulátor vyhodnocuje tlumenou venkovní teplotu z aktuální venkovní teploty každých 10 minut. Působení Tlumená venkovní teplota ovlivňuje přímo pouze automatiku přepínání režimu Léto/Zima. Tlumená venkovní teplota nepřímo ovlivňuje přes geometrickou venkovní teplotu regulaci teploty topné vody. Schéma 9 Ta C 17 TiAussen TaGed d22/ :00 06:00 18:00 06:00 18:00 t Tlumená venkovní teplota 33

35 Geometrická venkovní teplota Použití Řídící veličina pro regulaci teploty topné vody. Popis Geometrická venkovní teplota je vypočítaná z aktuální venkovní teploty a tlumené venkovní teploty vyhodnocené regulátorem. Postup Poměr aktuální a tlumené venkovní teploty ve výpočtu je závislý na konstrukci budovy Působení Geometrická venkovní teplota je řídící veličina pro regulaci teploty topné vody, která zohledňuje také dynamiku budovy. Také ovlivňuje funkci automatiky denního omezení vytápění a tím vypnutí vytápění. Schéma 10 Geometrická venkovní teplota TiAussen TaGed TaGem1 TaGem0 Aktuální venkovní teplota Tlumená venkovní teplota Geometrická venkovní teplota pro lehkou budovu Geometrická venkovní teplota pro těžkou budovu 8.3 Konstrukce budovy a) Těžká konstrukce - budova s hutným zdivem a venkovní izolací, kde teplota prostoru reaguje pomaleji na kolísání venkovní teploty. b) Lehká konstrukce - budova s lehkým zdivem, kde teplota prostoru reaguje rychleji na kolísání venkovní teploty Použití Zohlednění dynamiky budovy. Popis Rychlost regulace je možné přizpůsobit konstrukci budovy. Působení V závislosti na akumulační schopnosti budovy (konstrukce budovy) se při kolísání venkovní teploty různě rychle mění prostorová teplota. Nastavením lze přizpůsobit tvorbu geometrické venkovní teploty konstrukcí budovy.

36 Topné křivky 90 Schéma 11 Topné křivky (Standard Siemens), TrSoll = 20 C Žádaná teplota vody TvSoll Sth=20 Sth= Sth= Geometrická venkovní teplota TaGem Topné křivky LMU64 - interní ekvitermní řízení (vliv strmosti) Popis TvSoll Teplota topné vody TaGem Geometrická venkovní teplota TrSoll Teplota prostoru Sth Strmost křivky (parametr) Topné křivky popisují radiátorový systém s exponentem topných těles n =1,3 při žádané prostorové teplotě 20 C. Pro jiné systémy např. s n = 1,1 nebo jinou jmenovitou teplotou náběhu/zpátečky je možné nastavit strmost přibližně. Při změnách žádané prostorové teploty se topná křivka posune přibližně po ose 45 na grafu k TvSoll = f (TaGem). Schéma Topné křivky (Standard Siemens), Sth = Žádaná teplota vody TvSoll TrSoll = 20 şc TrSoll = 30 şc 40 TrSoll = 10 şc Geometrická venkovní teplota TaGem Topné křivky LMU64 - interní ekvitermní řízení (vliv žádané teploty prostoru) Prostorový přístroj QAA73 kompletně řeší ekvitermní řízení pokud je pro topný okruh aktivován.
