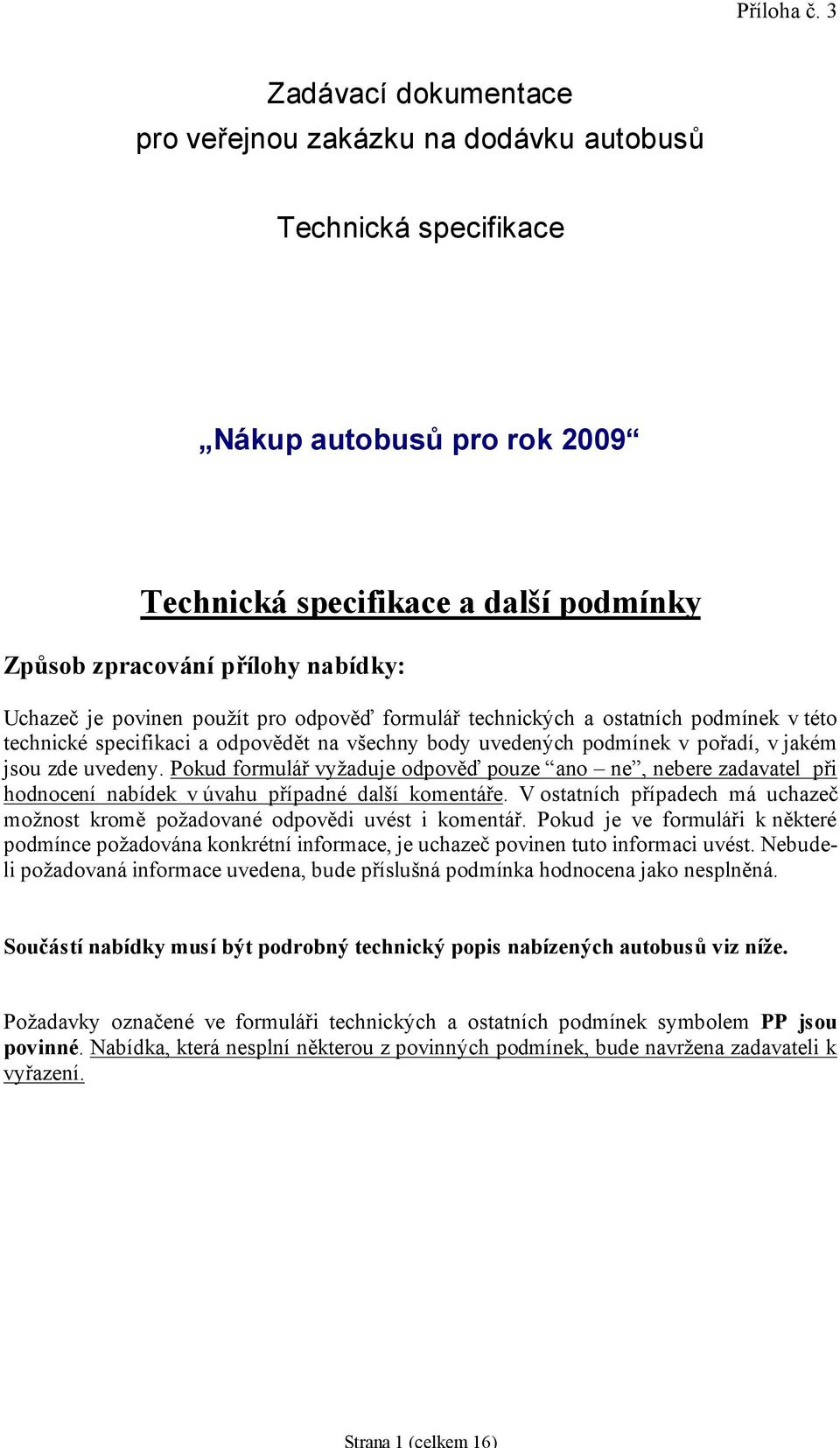

1 Zadávací dokumentace pro veřejnou zakázku na dodávku autobusů Technická specifikace Nákup autobusů pro rok 2009 Technická specifikace a další podmínky Způsob zpracování přílohy nabídky: Uchazeč je povinen použít pro odpověď formulář technických a ostatních podmínek v této technické specifikaci a odpovědět na všechny body uvedených podmínek v pořadí, v jakém jsou zde uvedeny. Pokud formulář vyžaduje odpověď pouze ano ne, nebere zadavatel při hodnocení nabídek v úvahu případné další komentáře. V ostatních případech má uchazeč možnost kromě požadované odpovědi uvést i komentář. Pokud je ve formuláři k některé podmínce požadována konkrétní informace, je uchazeč povinen tuto informaci uvést. Nebudeli požadovaná informace uvedena, bude příslušná podmínka hodnocena jako nesplněná. Součástí nabídky musí být podrobný technický popis nabízených autobusů viz níže. Požadavky označené ve formuláři technických a ostatních podmínek symbolem PP jsou povinné. Nabídka, která nesplní některou z povinných podmínek, bude navržena zadavateli k vyřazení. Strana 1 (celkem 16)

2 1 Technické podmínky 1.1 Obecné Životnost PP Životnost autobusu minimálně 12 let v městském provozu. Uchazeč v nabídce uvede garantovanou dobu životnosti. Odpověď: Garantovaná životnost : roků Shodnost autobusů v dodávce PP Všechny autobusy dodané na základě výsledků tohoto otevřeného řízení musí být vyrobeny jedním výrobcem. Autobusy jedné kategorie dodané na základě výsledků tohoto otevřeného řízení musí být identické (včetně všech součástí), pokud zadavatel neurčí výslovně něco jiného Blokování rozjezdu s otevřenými dveřmi PP Blokování rozjezdu autobusu před dovřením všech dveří Bezpečnostní prvky PP Všechny bezpečnostní prvky montované do autobusu musí být konstruovány tak, aby v případě vlastní poruchy zřetelně signalizovaly řidiči nebezpečný stav Zajištění autobusů proti neoprávněnému použití PP Zajištění autobusů proti neoprávněnému použití dle předpisů platných v ČR. Přední dveře musí být uzamykatelné, ostatní dveře zajistitelné zevnitř bez klíče s ochranou proti neoprávněné manipulaci se zámkem ze strany cestujících Protikorozní ochrana PP Celý podvozek a skelet karoserie autobusu musí být vyroben způsobem zajišťujícím dosažení požadované životnosti autobusu. Odpověď: ANO NE Popište způsob zajištění protikorozní ochrany 1.2 Karoserie Rozměry karoserie PP Délka 11,5 12,1 m. - sólo autobusy Délka m - kloubové autobusy Šířka karoserie bez zpětných zrcátek 2,5 až 2,55 m Nástupní hrana u všech dveří nesmí přesáhnout výšku 360 mm od komunikace (bez naklánění vozidla), všechny vstupy bez schodů Podlaha v průchozím prostoru mezi sedadly (ulička) bez schodu Délka karoserie: Strana 2 (celkem 16)

3 Šířka karoserie: Výška nástupní hrany: Nájezdové úhly PP Nájezdové úhly min. 7 stupňů vpředu i vzadu Obsaditelnost PP Obsaditelnost: min. 80 osob - sólo autobusy min. 150 osob - kloubové autobusy min. 25 procent sedících cestujících. Lze uvažovat max. 8 stojících osob na 1 m2 plochy vyhrazené pro stojící cestující. Do této plochy nelze započítat plochu schodů a plochu, kde by stojící cestující bránili výhledu řidiče na pravou stranu. Autobus musí být konstruován tak, aby při běžném způsobu používání (tj. při obsazení všech míst k sedění a celé plochy pro stojící cestující s výjimkou plochy, kde by stojící cestující nepřípustně omezovali výhled z místa řidiče) nemohlo dojít k přetížení kterékoliv nápravy nebo k překročení celkové hmotnosti autobusu. Počet sedadel a jejich rozmístění podléhá schválení zadavatele. Obsaditelnost celkem: Počet sedadel min. max.: Počet a rozměry dveří PP Sólo autobusy třídveřové musí mít dveře o šířce nejméně mm. Umístění dveří na pravé straně autobusu. Kloubové autobusy čtyřdveřové musí mít dveře o šířce nejméně mm. Umístění dveří na pravé straně autobusu. Rozhodující je nejmenší šířka vstupu při otevřených dveřích, neuvažují se madla. Odmrazování skel v předních dveřích Bezpečnost dveří PP Dveře s jištěním proti sevření cestujícího s funkcí automatického otevření při kontaktu s překážkou. Po automatické reverzaci se dveře mohou znovu zavřít až po dalším použití ovládacího tlačítka otvírání a zavírání dveří řidičem. Zvuková a světelná výstražná signalizace před zavřením dveří bude spuštěna automaticky během zavírání dveří. Funkce: stisknutím tlačítka zavírání dveří se spouští zvuková a světelná výstražná signalizace, po dvou sekundách se dveře za pokračující zvukové a světelné signalizace zavřou. Signalizace se vypíná automaticky při dovření dveří. Odpověď: Proces zavírání dveří musí být možné kdykoliv zastavit povelem k otevření dveří Ovládání dveří PP Všechny ovládací prvky dveří musí být umístěny na jednom místě v kabině řidiče tak, aby mohly být ovládány pravou rukou řidiče, a musí být dostupné beze změny polohy těla řidiče. Vybavení vozidla samoobslužným ovládáním otevírání u všech dveří z interiéru i exteriéru vozidla s optickou akustickou ( odlišnou od ostatních signalizací) signalizací k řidiči. Strana 3 (celkem 16)

4 Pokud je použita ručně ovládaná staniční brzda, musí být zabrzdění staniční brzdy podmínkou pro otevření i zavření dveří. Nouzové otevírání dveří zvenku i zevnitř musí být zajištěno proti neúmyslné manipulaci skleněným ochranným krytem, nebo jednoduchým ovládáním z místa řidiče, které vrátí systém dveří do provozní polohy Olakování karoserie Životnost laku nejméně 5 let při týdenním mytí v automatických myčkách s rotačními kartáči. Specifické barevné provedení karoserie dle požadavku zadavatele ( červená RAL 3020, modrá RAL 5022, bílá RAL Přesné provedení bude stanoveno v kupní smlouvě. Druh vrchního laku: Brzdová a směrová světla PP Zdvojená brzdová a směrová zadní světla, jedna sada světel umístěna v horní části zádě vozu Naklápění karoserie PP Vybavení vozidla naklopením v zastávce ( KNEELING) Osvětlení nástupního prostoru PP Výkonné osvětlení nástupního prostoru všech dveří v době od otevření dveří do zavření dveří Zpětná zrcátka PP Pravé nedělené vnější zpětné zrcátko umístit tak, aby bylo vidět zvenku na zadní dveře při otevřených předních dveřích. Zrcátko musí být doplněno doplňkovým zrcátkem umožňujícím pohled před přední část vozu. Délka ramene pravého zpětného zrcátka do 650 mm. Možnost mytí autobusu v automatických rotačních kartáčových myčkách s nasazenými zpětnými zrcátky 1.3 Podvozek a agregáty Údržba a opravy PP Všechny agregáty musí být uspořádány tak, aby umožnily bezproblémový přístup ke všem místům, na kterých se provádí plánovaná údržba nebo běžné opravy. Diagnostické přípojky na dobře přístupných (bez demontáže jakékoliv součásti) a dostatečně chráněných místech. Komentář: Chlazení PP Možnost kontroly hladiny chladící kapaliny pohledem bez otevírání zátky expanzní nádrže (vodoznak) Strana 4 (celkem 16)

5 1.3.3 Čištění chladičů a výměníků topení PP V návodu k obsluze musí být uveden způsob účinného čištění chladičů a výměníků topení. Uchazeč přiloží tuto část návodu k nabídce Chladící kapalina PP Chladící kapalina musí být ve smyslu zákona č 356/2003 Sb. v platném znění zařazena do kategorie "Přípravky, které nejsou klasifikovány jako nebezpečné", a nesmí jí být přiřazena žádná R-věta Motor PP Výkon: minimálně 180 kw - sólo autobus minimálně 210 kw - kloubové autobusy motor musí splňovat emisní normu EURO 5 + EEV ke dni dodání vozidla palivo: nafta dle EN 590 Krytí horkých částí výfukového potrubí, popř. turbodmychadla musí být provedeno tak, aby při náhodném úniku paliva nebo oleje kdekoliv v motorovém prostoru nemohlo dojít k požáru vozu. Odpověď: Převodovka PP ANO NE Převodovka automatická s retardérem Ovládání retardéru pedálem provozní brzdy i ručně pravou rukou řidiče Pneumatiky PP Pneu bezdušové rozměru 275/70 R 22,5 se zesílenými boky pro městský provoz. Uchazeč uvede seznam možných typů pneumatik. Odpověď:ANO NE Nabídka typů pneumatik splňujících tuto podmínku: Rezervní kolo PP Každý dodaný autobus musí být vybaven rezervním kolem ( může být dodáno samostatně v příbalu) Mazání podvozku Všechna mazaná místa podvozku musí být mazány jediným plastickým mazivem na lithné bázi. Centrální mazání podvozku. Komentář: Předehřívač motoru PP Předehřívač s minimálním výkonem 24 kw. Možnost vytápění interiéru vozu při vypnutém motoru s použitím předehřívače. Strana 5 (celkem 16)

6 Mytí agregátů Možnost mytí motoru a ostatních agregátů a podvozku vozu s výjimkou elektropříslušenství vysokotlakými mycími stroji studenou i teplou vodou Akumulátory PP Bezúdržbové akumulátory o kapacitě min. 220 Ah Vzduchová soustava PP ABS ASR - EBS Zásuvka pro externí startovací zdroj Zásuvka pro externí startovací zdroj Staniční brzda PP Staniční brzda ovládaná ručně nebo automaticky otevřením kterýchkoliv dveří. Komentář: Palivová nádrž PP Uzamykatelná palivová nádrž o objemu min. 240 litrů. Komentář: Elektroinstalace PP Výbava osvětlením motorového prostoru s automatickým zhasínáním při zavřeném víku motorového prostoru. Osvětlení musí být dostatečné pro kontrolu hladiny provozních kapalin. 1.4 Interiér Kabina řidiče Kabina polouzavřená pro městský provoz s otvorem pro prodej jízdenek Odpověď: ANO NE Klimatizace kabiny řidiče PP Do sólo a kloubového autobusu montovat do kabiny řidiče klimatizaci (ne klimatizaci, která pracuje na principu odpařování vody) Označení ovládacích prvků Ovládací a signalizační prvky v kabině řidiče označit kromě běžně užívaných symbolů popisem funkce v provedení odolném proti opotřebení. Strana 6 (celkem 16)

7 Sedadlo řidiče Vyhřívané pneumaticky odpružené seřiditelné sedadlo řidiče s vysokým opěradlem a s opěrkou hlavy Vnitřní oběh vzduchu v kabině řidiče PP Vnitřní oběh vzduchu v kabině řidiče Možnost automatického rozsvícení tlumených světel PP Řidičem volitelná možnost automatického rozsvícení tlumených světel při běžícím motoru. Neoslňující kontrolka zapnutí tlumených světel Akustická signalizace funkce směrových světel PP Akustická signalizace funkce směrových světel, regulovatelná intenzita osvětlení přístrojů Cyklovače stěračů předního skla PP Nastavitelný cyklovač stěračů Prostor pro cestující Odvětrání interiéru vozidla Účinné aktivní odvětrávání interiéru vozidla umožňující tažný i tlačný systém. Odpověď: ANO NE Podlahová krytina Podlahová krytina v protiskluzovém provedení, hladká, stříkaná nebo svařovaná bez lišt, možnost mytí podlahy vyplachováním tlakovou vodou Sedadla pro cestující Sedadla pro cestující plastová skořepina s odnímatelným textilním čalouněním odolným proti poškození cestujícími Místo pro kočárky a invalidní vozíky PP Místo pro kočárek nebo pro přepravu cestujícího na invalidním vozíku v prostoru druhých dveří s oddělenou signalizací pro výstup k řidiči Pro vytvoření místa pro invalidní vozíky lze použít sklopných sedadel pro cestující. Samonavíjecí bezpečnostní pásy na místě vyhrazeném pro invalidní vozík. Manuálně ovládaná mechanická vyklápěcí plošina pro nástup a výstup osob na invalidním vozíku. Strana 7 (celkem 16)

8 Zasklení Boční skla tónovaná, minimálně 90 % z nich vybavená v horní části posuvnými okny. Odstín skla podléhá schválení zadavatelem, zejména s ohledem na čitelnost elektronických informačních panelů. Komentář: Kladívka pro nouzové rozbití skel Pokud je autobus vybaven kladívky pro nouzové rozbití skel, kladívka musí být zajištěna lankem proti odcizení Panely pro informace pro cestující Panely umožňující vyvěšení informací ve formátu A4 na výšku, umístěné po obou stranách nad bočním zasklení vozu v maximálním možném počtu. Snadno otevíratelné speciálním klíčem Zvláštní výbava interiéru Celkové provedení vozidla řešit dle Směrnice 2001/85 ES 1.5 Odbavovací, informační a komunikační systém Signalizace cestujících k řidiči Žádost o zastavení PP Žádost o zastavení v příští zastávce: tlačítky ve svislých zádržných tyčích na pravé straně vozu s nápisem DVEŘE. Po stisknutí uvedeného tlačítka zazní krátce zvukové znamení v kabině řidiče a rozsvítí se návěstí ZASTAVÍME v prostoru pro cestující a kontrolka na přístrojové desce. Světelná signalizace je v činnosti až do otevření dveří. Blokuje se další signalizace tímto okruhem až do otevření dveří Výstup invalidy na vozíku a kočárku PP Výstup invalidy na vozíku: podsvícené tlačítko se symbolem invalidního vozíku umístěné tak, aby bylo dostupné z invalidního vozíku. Další podsvícené tlačítko pro výstup kočárku. Rozlišení signálů pro řidiče kontrolkami na palubní desce s možností volby dlouhého a přerušovaného tónu Předvolba otvírání dveří cestujícím U všech dveří budou nainstalována tlačítka pro cestující pro otevírání dveří zvenčí ( I. dveře na levé straně, ostatní dveře po obou stranách) a zevnitř ve svislých zádržných tyčích z pohledu výstupu tlačítka dveře viz bod ( první dveře pravá strana a ostatní po obou stranách). Cestující může otevřít dveře zvenčí nebo zevnitř pouze v situaci, kdy to řidič povolí zapnutím přepínače TLAČÍTKO POVOLUJÍCÍ OTEVŘENÍ DVEŘÍ CESTUJÍCÍM Strana 8 (celkem 16)

9 Odpověď: ANO NE Tlačítko STOP pro signalizaci k řidiči Tlačítka s nápisem STOP pro signalizaci k řidiči musí být umístěna ve svislých zádržných tyčích na levé straně vozu. Po stisknutí kteréhokoliv tlačítka je možné vyvolat dlouhý a přerušovaný tón, který zazní v kabině řidiče Tlačítka pro signalizaci k řidiči Tlačítka pro signalizaci k řidiči musí být označena odpovídajícími piktogramy a nápisy a konstruována a umístěna tak, aby byla co nejvíce omezena možnost neúmyslného stisknutí cestujícím Odbavovací a komunikační systém Konfigurace odbavovacího a informačního systému PP základní kabeláž pro řídící, informační a odbavovací systém palubní počítač s terminálem umístěný v zorném úhlu pohledu řidiče (funkční kompatibilita se stávajícím typem palubního počítače a 100%-ní kompatibilita s používaným formátem dat jízdních řádů) digitální hlásič včetně držáku s konektorem (datová kompatibilita se současným formátem hlasových vzorků mp3, Hz, 48 Kbps) povelový přijímač a vysílač pro nevidomé včetně antény vnitřní elektronický informační panel - 2 ks boční - kloubový autobus - 1 ks sólo autobus (textové ovládání - zobrazení linky a nápisů z palubního počítače) vnější elektronické informační panely - 1 ks přední, 2 ks boční, 1 ks zadní - kloubový autobus - 1 ks přední, 1 ks boční, 1 ks zadní - sólo autobus (kódové ovládání palubním počítačem, schopnost pracovat s databází linek a cílů v panelu) 4 ks elektronických označovačů jízdenek včetně kabeláže a držáku (sólo i kloub) časový spínač (pro udržení/odpojení OIS na/od napětí) jednotný čas pro preferenci a OIS (z jednotky GPS) vnější reproduktor pro nevidomé RPV umístěný vpředu, vedle 1. dveří dole vnitřní reproduktory pro cestující kompatibilní s digitálním hlásičem (kloub 5 ks, sólo 3 ks) odposlechový reproduktor pro řidiče kompatibilní s digitálním hlásičem mikrofon řidiče kompatibilní s digitálním hlásičem měnič napětí 24V/12V 10 A radiostanice (pásmo 170 MHz) radiokomunikační adaptér pro radiostanici (datová komunikace s palubním počítačem přes RS485) reproduktor radiostanice s regulací hlasitosti anténa pro radiostanici umístěná na střeše v podélné ose vozidla výstroj pro preferenci MHD: - kabeláž pro systém preference Strana 9 (celkem 16)

10 - jednotka GPS (palubní napájení, sériová komunikace po RS 232, připojení na IBIS, připojení antény) - radiomodem (palubní napájení, seriová linka RS 232, připojení antény) - duální anténa (GPS - RF 450 MHz) zařízení pro obousměrnou bezdrátovou komunikaci vozovna vozidlo (rádio WiFi, komunikační jednotka, kabeláž) Zadavatel si vyhrazuje právo dodat některé komponenty. Nabídková cena však bude stanovena jako dodávka všech komponentů uchazečem. Upřesnění bude provedeno při projednávání kupní smlouvy. Stávající konfigurace ve vozidlech DPMO, a.s. určující minimální požadovaný technický standard: základní kabeláž pro řídící a informační systém palubní počítač s integrovaným terminálem KPP-1B/TR/OL06/BUS (JKZ) digitální hlásič DHRD-1M včetně držáku s konektorem (JKZ) povelový přijímač a vysílač pro nevidomé PPN 24A včetně antény (APEX) vnitřní elektronické informační panely BUSE BS ks kloub, 1 ks sólo vnější elektronické informační panely BUSE kloubový autobus: 1 ks přední BS 210. DDA ks boční BS 210. DDA ks zadní BS 210. AGA 231 sólo autobus: 1 ks přední BS 210. DDA ks boční BS 210. DDA ks zadní BS 210. AGA ks elektronických označovačů jízdenek NJ 24 COD včetně kabeláže a držáku NJ 24 CDU2PK35 (MIKROELEKTRONIKA) časový spínač CS-2 (JKZ) vnější reproduktor pro nevidomé RPV umístěný vpředu, vedle 1. dveří dole vnitřní reproduktory pro cestující kompatibilní s digitálním hlásičem 5 ks kloub, 3 ks sólo odposlechový reproduktor pro řidiče mikrofon řidiče měnič napětí 24V/12V 10 A radiostanice DATABOX MOTOROLA MW 304 AX (KonekTel) radiokomunikační adaptér pro radiostanici (KonekTel) anténa pro radiostanici umístěná na střeše v podélné ose vozidla výstroj pro preferenci MHD (Eltodo): - kabeláž pro systém preference -jednotka VRJ-GPS 01 ve formě uchycení na DIN lištu (palubní napájení, sériová komunikace po RS 232, připojení na IBIS, připojení antény -radiomodem R.M. (palubní napájení, seriová linka RS 232, připojení antény) -anténa GPSK-U FP 6-4 (GPS, RF 450 MHz) Komentář a popis náhradního řešení Strana 10 (celkem 16)

11 Čištění skel vnějších informačních panelů Vnější informační panely musí být zastavěny tak, aby bylo možné čistit sklo před informačním panelem z vnitřní strany bez demontáže panelu (připouští se vyklopení panelu, při kterém se panel nevyjímá z držáku, nerozpojuje se kabeláž a není nutná zvláštní kvalifikace ani fyzická zdatnost personálu). Odpověď: ANO NE Komentář: Umístění komponentů OIS Všechny komponenty montovat do jedné dobře přístupné, chráněné a uzamykatelné skříně 2 Dokumentace Nedílnou součástí dodávky autobusů je následující technická dokumentace: 2.1 Návod k obsluze a údržbě PP Návod k obsluze a údržbě v českém jazyce musí obsahovat minimálně úplný popis všech funkcí ovládacích, kontrolních a signalizačních prvků autobusu a způsobu jejich ovládání a soupis výrobcem předepsaných úkonů při údržbě autobusů. Návod nesmí obsahovat popis funkcí ovládacích prvků, kterými autobus není vybaven. Pokud návod neobsahuje dostatečné informace pro provedení úkonů předepsaných při údržbě, musí obsahovat odkazy na další technickou dokumentaci (dílenské příručky, diagnostické postupy apod.). Při přejímce musí být dodán ke každému autobusu návod k obsluze v papírové formě a jedenkrát v elektronické formě na volně kopírovatelném nosiči. 2.2 Technická dokumentace PP Úplná sada dílenských příruček k agregátům, schémata elektrického zapojení, vzduchové soustavy, hydrookruhů, chladící soustavy včetně popisů funkce a diagnostických postupů. Zadavatel preferuje technickou dokumentaci v elektronické formě. Nebude-li dokumentace dodána v elektronické formě, musí být dodána 1 sada papírových výtisků ke každému autobusu v dodávce. Pokud zadavatel zjistí během deklarované životnosti autobusů chybu v technické dokumentaci, je vybraný uchazeč povinen na žádost zadavatele chybu v přiměřené době opravit a vydat dokument v opravené verzi. Technická dokumentace musí být dodána v českém jazyce. Seznam technické dokumentace, která je k dispozici (může být uveden v příloze): 2.3 Katalog náhradních dílů PP Katalog náhradních dílů musí být dodán v elektronické formě podporující vyhledávání Strana 11 (celkem 16)

12 minimálně podle názvu dílu, čísla dílu a agregátu skupiny. Za elektronickou formu katalogu ND se nepovažuje scanovaný papírový katalog. Zadavatel preferuje katalog umožňující síťovou instalaci. Katalog instalovaný na lokální síti musí umožnit současnou práci nejméně 5 uživatelů, celkový počet uživatelů nesmí být omezen. Katalog dodaný v síťové verzi nesmí vyžadovat žádné hardwarové zařízení instalované na počítač i uživatele. SW katalogu musí být WIN NT kompatibilní a musí být schopen provozu v českém národním prostředí SW katalogu musí mít možnost exportu vybraných dílů v elektronické podobě přenositelné do jiných SW Pokud katalog ND neumožňuje síťovou instalaci, musí být dodáno 5 katalogů pro lokální instalaci Dodávka katalogů je součástí dodávky autobusů a její ceny, a to včetně aktualizace po dobu deklarované životnosti autobusů. Zadavatel požaduje katalog náhradních dílů v českém jazyce. Komentář: 2.4 Diagnostika PP Součástí dodávky a její ceny je veškerý software potřebný pro diagnostiku dodaných autobusů v českém jazyce včetně jeho aktualizace po dobu deklarované životnosti autobusů. Počet licencí k jednotlivým SW je dán počtem diagnostického hardware zakoupeného zadavatelem (bez ohledu na dobu pořízení). Pozn.:Zadavatel preferuje diagnostický SW provozovatelný na PC WIN kompatibilním. Komentář: 3 Servisní vybavení PP Součástí nabídky musí být úplný soupis diagnostického zařízení a speciálního nářadí potřebného pro údržbu a opravy nabízených autobusů, a to včetně cen za jednotlivá zařízení a za úplné vybavení potřebné k servisu nabízeného počtu autobusů. Uvedené ceny nesmí být zvýšeny po dobu nejméně jednoho roku od dodávky autobusů. Seznam diagnostického zařízení (může být uveden v příloze): Cena za soubor servisního zařízení: 4 Dodávky náhradních dílů 4.1 Garance dodacích lhůt PP Náhradní díly řádně objednané urgentní objednávkou ke zprovoznění autobusu musí být dodány ve lhůtě do 48 hodin od okamžiku doručení objednávky faxem nebo em. Pokud vybraný uchazeč nedodá náhradní díl v této lhůtě, může zadavatel tento díl nakoupit od třetí osoby a není nadále povinen převzít jej od vybraného uchazeče a zaplatit. Tím není dotčeno právo zadavatele účtovat vybranému uchazeči sankce v souladu s těmito podmínkami, a to až do dne splnění dodávky nebo do dne, kdy zadavatel nakoupil díl od třetí osoby (podle toho, co nastane dříve). Strana 12 (celkem 16)

13 Náhradní díly objednané řádnou objednávkou (pro předzásobení) musí být dodány ve lhůtě do 7 dnů ode dne doručení objednávky faxem nebo em. 4.2 Ceny náhradních dílů PP Vybraný uchazeč se zaváže předávat zadavateli úplný ceník náhradních dílů s dobou platnosti 6 měsíců nejméně 7 dnů před dnem začátku jeho platnosti. Vybraný uchazeč může vůči zadavateli uplatnit systém rabatů a bonusů vázaný zejména na požadovanou lhůtu dodávky. Cena náhradního dílu dodaného na základě urgentní objednávky ke zprovoznění autobusu nesmí v žádném případě přesáhnout cenu téhož dílu dodaného v delší zadavatelem požadované lhůtě o více než 15%. 5 Záruky Zadavatel požaduje od uchazečů poskytnutí uceleného systému záruk, které zadavateli zaručí nad rámec zákonných povinností dodavatele přiměřenou míru provozuschopnosti a provozní spolehlivosti dodaných autobusů po dobu jejich deklarované životnosti, dosažení předpokládané životnosti důležitých agregátů, jakož i dosažení dodavatelem deklarované životnosti vozidel, to vše při rozumných a předvídatelných provozních nákladech. Pro zajištění potřebné průhlednosti čerpání nákladů na údržbu a opravy, jakož i pro účely získávání informací z provozu potřebných k dalšímu zdokonalování konstrukce vozidel, zpřístupní zadavatel dodavateli vozidel v potřebné míře svůj informační systém a umožní dodavateli fyzickou kontrolu kvality prováděné údržby a oprav. Dodavatel bude zbaven jakýchkoliv závazků plynoucích z poskytnutých záruk, pokud závada nebo jakákoliv další škoda, která by jinak byla zahrnuta v některé ze záruk, vznikla z důvodů, které nelze rozumně započítat k tíži dodavatele, tedy zejména: úmyslným nebo neúmyslným poškozením vozidla třetí stranou, dopravní nehodou, pokud tato nevznikla v souvislosti s vadou podléhající některé ze záruk, vandalismem, chybným jednáním personálu zadavatele (např. nedostatečná oprava, včas neprovedená nebo chybně provedená údržba). Rozsah dodavatelem předepsané údržby je dán technickou dokumentací dodavatele (tj, návodem k obsluze vozidla), která byla předána zadavateli s dodávkou vozidel, úpravami provedenými zadavatelem bez souhlasu dodavatele, poškozením pneumatik, vyšší mocí, dodatečnými změnami zákonů, podmínek na ochranu životního prostředí apod., použitím autobusů v jiných podmínkách nebo k jiným účelům, než bylo určeno v podmínkách otevřeného řízení. Obecně platí, že jakékoliv nároky plynoucí z některé z poskytnutých záruk, uplatněné zadavatelem vůči dodavateli, považují obě strany za oprávněné a platné, pokud dodavatel neprokáže jejich neoprávněnost. Zadavatel se zavazuje poskytovat dodavateli potřebnou součinnost při získávání podkladů pro posouzení oprávněnosti nároků uplatněných zadavatelem. Strana 13 (celkem 16)

14 5.1 Údaje o podmínkách provozu u zadavatele Pro účely vypracování požadovaného systému záruk poskytuje zadavatel uchazečům následující údaje o podmínkách provozu: Druh provozu Městská doprava osob na pravidelných linkách Roční kilometrický výkon na vozidlo km Průměrná obsaditelnost vozidla 75 % Kvalita silniční sítě 5.2 Zadavatelem požadované záruky veřejné komunikace, hustý městský provoz, převážně rovinatý, převážně živičný povrch Záruka na vady vozidla PP Uchazeč poskytne zadavateli záruku na vady vozidla v délce nejméně 2 roky nebo km, podle toho, co nastane dříve. Kromě toho uchazeč poskytne zadavateli záruku na konstrukční a výrobní vady (tj. vady vzniklé během používání vozidla v důsledku chybné konstrukce nebo nedodržení konstrukční nebo technologické dokumentace během výroby vozidla), a to po dobu 5 let od dodávky vozidla.. V případě sporu, zda se jedná o výrobní vadu, platí názor zadavatele, že se jedná o výrobní vadu, pokud dodavatel neprokáže opak. Pokud výrobce některého použitého agregátu poskytuje záruční dobu delší, než je uvedeno v tomto odstavci, je dodavatel vozidla povinen přenést tuto delší záruku na zadavatele Záruka na hromadné vady PP Tento druh záruky se uplatňuje při dodávce více vozů stejného typu. Hromadná vada je vada, která se vyskytne v době záruky alespoň na 2 vozech z dodávky v době, kdy jsou tyto závady kryty některou ze záruk. V případě, že zadavatel uplatní vůči dodavateli reklamaci hromadné vady a prokáže výše uvedenou četnost, je dodavatel povinen v přiměřené lhůtě, nejpozději však do 60 dnů ode dne reklamace, navrhnout technické řešení, které zabrání výskytu dalších vad stejného druhu, a po odsouhlasení zadavatelem provést na vlastní náklady neprodleně na všech dodaných vozech navrženou úpravu. Pokud dodavatel do 90 dnů ode dne uplatnění reklamace hromadné vady tuto vadu neodstraní, je povinen uhradit zadavateli smluvní pokutu ve výši 0,05% z kupní ceny za každý den, kdy zadavatel nebude moci z tohoto důvodu provozovat vozidlo bez ohrožení bezpečnosti provozu a bez rizika vzniku dalších škod. Kromě toho je v takovém případě dodavatel povinen uhradit zadavateli všechny další náklady spojené s výskytem vady (např. přistavování autobusů do opravny, výměny autobusů na lince, odtahy nepojízdných autobusů apod.). V případě, že dodavatel doloží, že reklamovaná hromadná vada se může vyskytnout pouze u určitých rozpoznatelných součástí, může být nápravné opatření omezeno pouze na vozy, které vadnou součást obsahují Záruka životnosti autobusů PP Dodavatel poskytne zadavateli záruku na dosažení deklarované životnosti vozidla. Deklarované životnosti vozidla není dosaženo, pokud z důvodu koroze a nebo únavového porušení základních nosných částí karoserie včetně zavěšení náprav a agregátů vozidlo Strana 14 (celkem 16)

15 nemůže být provozováno v souladu s platnými předpisy upravujícími technické podmínky pro provoz na pozemních komunikacích v České republice. Zaručená životnost vozidla může být také omezena celkovým počtem ujetých kilometrů (musí být počítáno nejméně km na 1 rok životnosti vozidla). Dodavatel bude zbaven závazků plynoucích ze záruk životnosti vozidla, pokud prokáže, že deklarované životnosti nebylo dosaženo zaviněním zadavatele. Jako důvod nedosažení zaručené životnosti nemůže dodavatel uvést přetěžování vozidla (viz technické podmínky) Záruka provozuschopnosti PP Dodavatel se zaváže vytvořit zadavateli takové podmínky, aby byly minimalizovány vynucené prostoje vozidel z důvodu technických závad. V případě požadavku zadavatele se dodavatel zaváže uzavřít před zahájením dodávek vozidel se zadavatelem servisní smlouvu, kterou zadavateli umožní provádět jakékoliv přípustné opravy na dodaných vozidlech vlastními prostředky, a dále se dodavatel zaváže všemi dostupnými prostředky podporovat snahu zadavatele uzavřít servisní smlouvy s dodavateli jednotlivých agregátů a získat od nich autorizaci k opravám v rozsahu, který vyplyne z provozních potřeb zadavatele. Dále se dodavatel zaváže po dobu deklarované životnosti vozidel: zajistit servis dodaných vozidel na území ČR nejméně po dobu deklarované životnosti vozidel. Pokud dodavatel zajišťuje opravu dílu nebo agregátu z autobusu v záruce sám nebo prostřednictvím třetí osoby (z vlastního rozhodnutí nebo na žádost zadavatele) a opravený agregát nebude předán zadavateli zpět do 21 dnů ode dne, kdy dodavatel rozhodl o opravě mimo pracoviště zadavatele nebo byl o zajištění opravy zadavatelem požádán, považuje se agregát za neopravitelný a zadavateli vzniká automaticky právo na okamžité dodání nového agregátu. Tím nejsou dotčeny další nároky zadavatele. dodávat náhradní díly objednané urgentní objednávkou na konkrétní vůz ve lhůtě do 48 hodin od okamžiku doručení objednávky (faxem nebo em) nejméně po dobu deklarované životnosti vozidel, na vyžádání zadavatele poskytovat technickou pomoc (úplnou technickou dokumentaci k údržbě a opravám, závazný pokyn ke způsobu opravy konkrétní poruchy nebo havárie, instruktáž na místě, pomoc při specifikaci náhradních dílů potřebných pro opravu, vše v českém jazyce), a to ve lhůtě do 5 pracovních dnů od vyžádání, dodávat předepsané speciální servisní nářadí, na vyžádání zadavatele provádět školení technického personálu zadavatele v požadovaném rozsahu v českém jazyce do 90 dnů od vyžádání. Pokud dodavatel nesplní některou ze svých povinností uvedených tomto odstavci v uvedené lhůtě a zadavatel nebude moci z tohoto důvodu provozovat vozidlo bez ohrožení bezpečnosti provozu a bez rizika vzniku dalších škod, uhradí dodavatel zadavateli za každý započatý den takto vzniklého prostoje smluvní pokutu ve výši 0,05% z kupní ceny vozidla. Této smluvní pokuty bude dodavatel zproštěn, pokud po dobu prostoje vzniklého jeho zaviněním zapůjčí zadavateli bezplatně do užívání náhradní vozidlo podobných vlastností. Náhradní vozidlo musí být vybaveno tak, aby jej zadavatel mohl bez omezení používat pro provoz na svých linkách. Strana 15 (celkem 16)

16 6 Detailní technická specifikace PP Vybraný uchazeč se zaváže účinně spolupracovat se zadavatelem při vypracování detailní konečné specifikace nabídnutého autobusu, zejména krátkodobým zapůjčením autobusu stejného či obdobného provedení ke zkouškám, poskytnutím požadované technické dokumentace, poskytnutím vyžádané technické spolupráce, zprostředkováním návštěvy u provozovatelů nabízených autobusů apod., a akceptovat požadavky zadavatele na konečné provedení autobusů, pokud jsou technicky splnitelné a nezvyšují podstatně cenu autobusu. 7 Přejímky autobusů Podmínky pro fyzickou přejímku autobusů budou určeny v kupní smlouvě Technická přejímka typu PP Podmínkou pro zahájení fyzických přejímek jednotlivých autobusů je úspěšné dokončení technické přejímky typu. Během technické přejímky typu dodavatel prokáže shodu vyrobených autobusů s těmito zadávacími podmínkami a s na ně navazujícími technickými specifikacemi a kvalitu výroby. Součástí technické přejímky může být na vyžádání zadavatele jízdní zkouška Provozní náplně Autobusy musí být předány se všemi provozními náplněmi Stanovení spotřeby paliva PP Uchazeč je povinen uvést spotřebu paliva podle normy UITP SORT cyklus 1 V.. dne jméno a podpis oprávněného zástupce uchazeče Strana 16 (celkem 16)
