Stolní kotoučová pila TKS 250J

Transkript

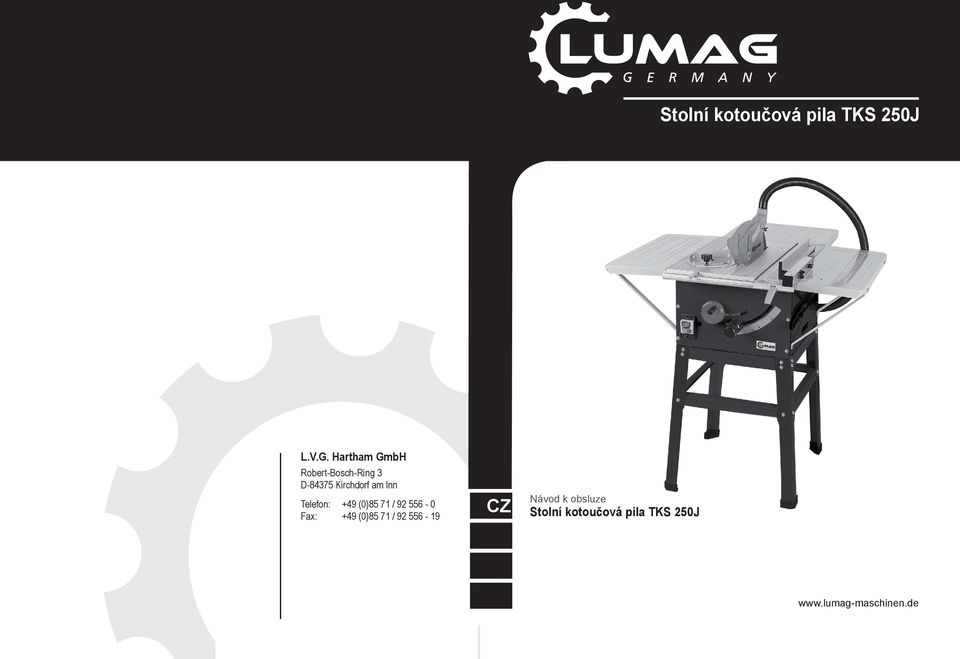

1 Stolní kotoučová pila TKS 250J L.V.G. Hartham GmbH Robert-Bosch-Ring 3 D Kirchdorf am Inn Telefon: +49 (0)85 71 / Fax: +49 (0)85 71 / CZ Návod k obsluze Stolní kotoučová pila TKS 250J

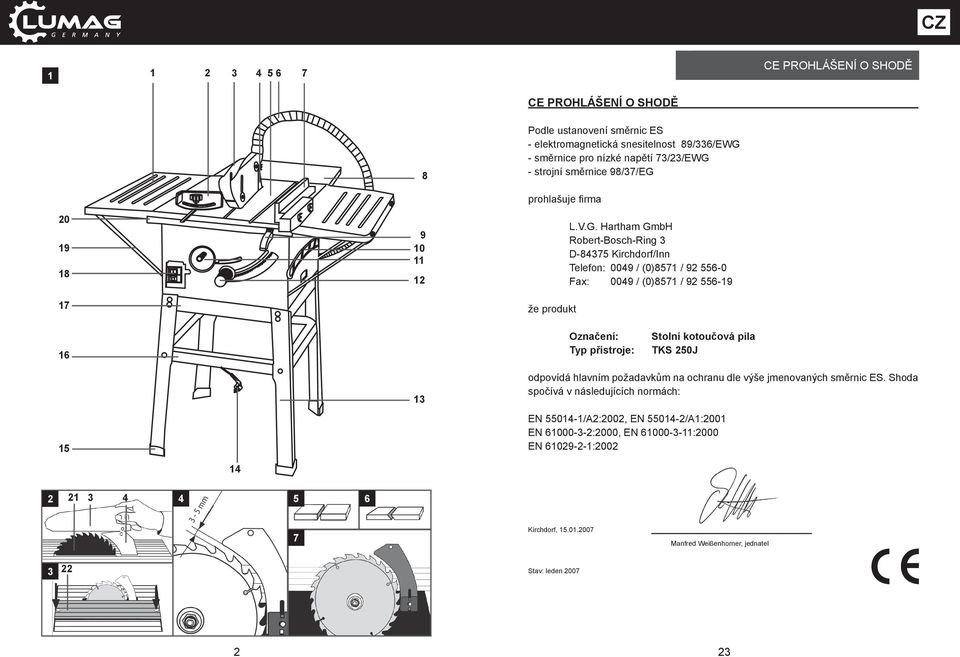

2 CE WARTUNG PROHLÁŠENÍ UND O PFLEGE SHODĚ CE PROHLÁŠENÍ O SHODĚ 8 Podle ustanovení směrnic ES - elektromagnetická snesitelnost 89/336/EWG - směrnice pro nízké napětí 73/23/EWG - strojní směrnice 98/37/EG prohlašuje fi rma že produkt L.V.G. Hartham GmbH Robert-Bosch-Ring 3 D Kirchdorf/Inn Telefon: 0049 / (0)8571 / Fax: 0049 / (0)8571 / Označení: Typ přístroje: Stolní kotoučová pila TKS 250J odpovídá hlavním požadavkům na ochranu dle výše jmenovaných směrnic ES. Shoda spočívá v následujících normách: EN /A2:2002, EN /A1:2001 EN :2000, EN :2000 EN : Kirchdorf, Manfred Weißenhorner, jednatel 3 22 Stav: leden

3 ZÁRUKA / ZÁKAZNICKÝ SERVIS OBSAH ZÁRUKA / ZÁKAZNICKÝ SERVIS Záruka Zákonná záruční lhůta činí 2 roky po datu nákupu. V případě eventuálních závad na produktu se, prosím, obraťte na náš zákaznický servis. Za tímto účelem vám doporučujeme, abyste si pečlivě uschovali doklad o zaplacení. Záruka se realizuje takovým způsobem, že se podle našeho rozhodnutí závadné díly buď bezplatně opraví nebo se nahradí za nové díly. Vyměněné díly přecházejí do našeho vlastnictví. Opravou nebo výměnou jednotlivých dílů se doba záruky buď prodlouží nebo se pro přístroj zavede nová záruční lhůta. Pro vestavěné náhradní díly neplatí žádná vlastní záruční lhůta. Záruku nepřebíráme za škody a závady na přístroji nebo na jeho dílech, které se vyskytnou na základě přílišného namáhání, neodborného zacházení a údržby. To platí také při nedodržení návodu k provozu a při montáži náhradních dílů a příslušenství, které nejsou v našem programu uvedeny. Jestliže na přístroji provedou zásah nebo změny osoby, které jsme k tomu nezmocnili, zanikne nárok na záruku. Zákaznický servis Vaše technické dotazy vám zodpoví a informace o našich produktech a objednávkách náhradních dílů vám podá náš servisní tým: pondělí až čtvrtek od 8 16:30 hodin, pátek od 8-14:00 hodin Adresa: LUMAG CZ s.r.o., Kanovnická 18, CZ České Budějovice Telefon: 0042 / , 796 Fax: 0042 / info@lumag.cz, servis@lumag.cz Asi 90 % všech reklamací se týká chyb při manipulaci. Tyto závady se dají odstranit, jestliže se spojíte s naší servisní horkou linkou. Prosíme vás proto, abyste této linky využili dříve, než vrátíte přístroj prodejci. Na této lince vám neprodleně a rychle pomohou. Důležité upozornění: Prosím, nezasílejte svůj přístroj na naši adresu, aniž byste byli vyzváni naším servisním týmem. Nebezpečí ztráty a náklady za nevyžádané zásilky se přičítají na vrub odesílatele. Vyhrazujeme si právo odmítnout přijetí nevyžádané zásilky nebo odeslat příslušné zboží zpět odesílateli na jeho náklady. OBSAH Vyobrazení ovládacích prvků 2 Obsah 3 Použití k danému účelu 4 Bezpečnostní pokyny 4-9 Všeobecné bezpečnostní pokyny 4 Speciální bezpečnostní pokyny 7 Zbývající rizika 9 Použité symboly 9 Ovládací prvky 10 Montáž a instalace Rozsah dodávky 10 Montáž opěrných noh 11 Montáž rozšíření / prodloužení stolu pily 11 Montáž ochranného krytu pilového kotouče 12 Montáž odsávací hadice 12 Montáž podélného dorazu 12 Montáž příčného dorazu 12 Uvedení do provozu Bezpečnostní zařízení 13 Připojení k síti 14 Obsluha Nastavení výšky / šířky řezu 15 Seřízení štípacího klínu 16 Provádění svislých řezů 16 Provádění šikmých řezů 17 Provádění příčných řezů 17 Údržba a péče Výměna pilového kotouče 18 Čištění stroje 19 Odstranění závad 20 Pokyny k ochraně životního prostředí 20 Technické údaje 21 Záruka / zákaznický servis 22 CE Prohlášení o shodě

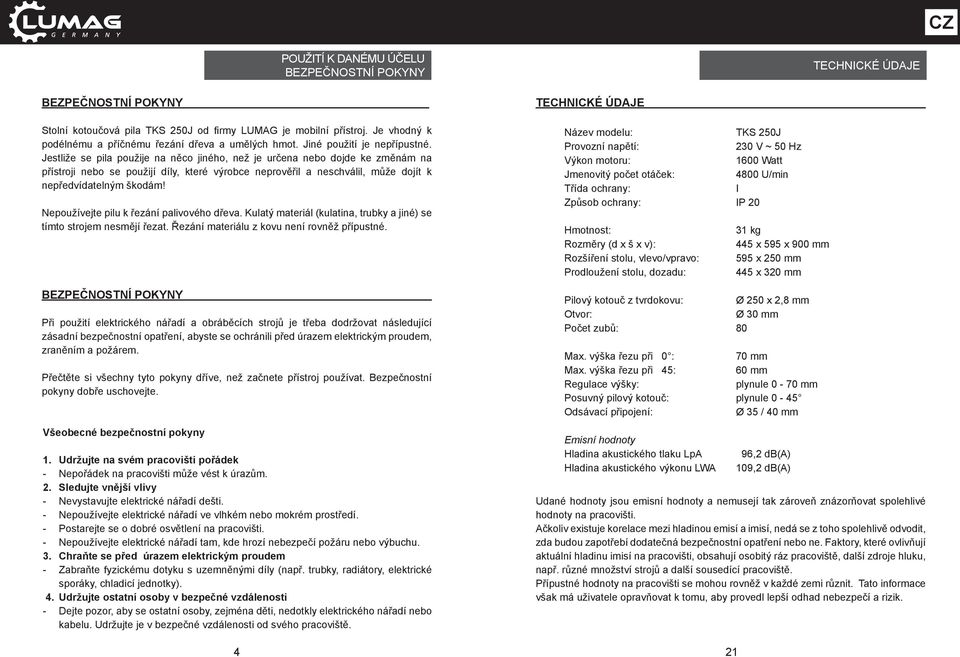

4 POUŽITÍ K DANÉMU ÚČELU TECHNICKÉ ÚDAJE Stolní kotoučová pila TKS 250J od firmy LUMAG je mobilní přístroj. Je vhodný k podélnému a příčnému řezání dřeva a umělých hmot. Jiné použití je nepřípustné. Jestliže se pila použije na něco jiného, než je určena nebo dojde ke změnám na přístroji nebo se použijí díly, které výrobce neprověřil a neschválil, může dojít k nepředvídatelným škodám! Nepoužívejte pilu k řezání palivového dřeva. Kulatý materiál (kulatina, trubky a jiné) se tímto strojem nesmějí řezat. Řezání materiálu z kovu není rovněž přípustné. Při použití elektrického nářadí a obráběcích strojů je třeba dodržovat následující zásadní bezpečnostní opatření, abyste se ochránili před úrazem elektrickým proudem, zraněním a požárem. Přečtěte si všechny tyto pokyny dříve, než začnete přístroj používat. Bezpečnostní pokyny dobře uschovejte. Všeobecné bezpečnostní pokyny 1. Udržujte na svém pracovišti pořádek - Nepořádek na pracovišti může vést k úrazům. 2. Sledujte vnější vlivy - Nevystavujte elektrické nářadí dešti. - Nepoužívejte elektrické nářadí ve vlhkém nebo mokrém prostředí. - Postarejte se o dobré osvětlení na pracovišti. - Nepoužívejte elektrické nářadí tam, kde hrozí nebezpečí požáru nebo výbuchu. 3. Chraňte se před úrazem elektrickým proudem - Zabraňte fyzickému dotyku s uzemněnými díly (např. trubky, radiátory, elektrické sporáky, chladicí jednotky). 4. Udržujte ostatní osoby v bezpečné vzdálenosti - Dejte pozor, aby se ostatní osoby, zejména děti, nedotkly elektrického nářadí nebo kabelu. Udržujte je v bezpečné vzdálenosti od svého pracoviště. 4 TECHNICKÉ ÚDAJE Název modelu: TKS 250J Provozní napětí: 230 V ~ 50 Hz Výkon motoru: 1600 Watt Jmenovitý počet otáček: 4800 U/min Třída ochrany: I Způsob ochrany: IP 20 Hmotnost: Rozměry (d x š x v): Rozšíření stolu, vlevo/vpravo: Prodloužení stolu, dozadu: kg 445 x 595 x 900 mm 595 x 250 mm 445 x 320 mm Pilový kotouč z tvrdokovu: Ø 250 x 2,8 mm Otvor: Ø 30 mm Počet zubů: 80 Max. výška řezu při 0 : 70 mm Max. výška řezu při 45: 60 mm Regulace výšky: plynule 0-70 mm Posuvný pilový kotouč: plynule 0-45 Odsávací připojení: Ø 35 / 40 mm Emisní hodnoty Hladina akustického tlaku LpA 96,2 db(a) Hladina akustického výkonu LWA 109,2 db(a) Udané hodnoty jsou emisní hodnoty a nemusejí tak zároveň znázorňovat spolehlivé hodnoty na pracovišti. Ačkoliv existuje korelace mezi hladinou emisí a imisí, nedá se z toho spolehlivě odvodit, zda budou zapotřebí dodatečná bezpečnostní opatření nebo ne. Faktory, které ovlivňují aktuální hladinu imisí na pracovišti, obsahují osobitý ráz pracoviště, další zdroje hluku, např. různé množství strojů a další sousedící pracoviště. Přípustné hodnoty na pracovišti se mohou rovněž v každé zemi různit. Tato informace však má uživatele opravňovat k tomu, aby provedl lepší odhad nebezpečí a rizik.

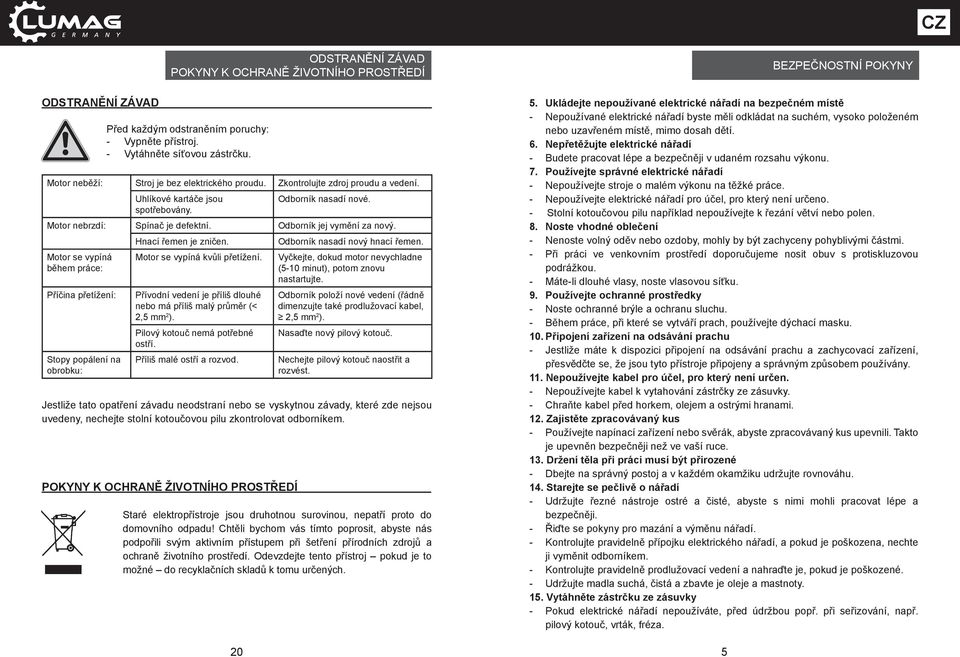

5 ODSTRANĚNÍ ZÁVAD Před každým odstraněním poruchy: - Vypněte přístroj. - Vytáhněte síťovou zástrčku. Motor neběží: Stroj je bez elektrického proudu. Zkontrolujte zdroj proudu a vedení. Uhlíkové kartáče jsou Odborník nasadí nové. spotřebovány. Motor nebrzdí: Spínač je defektní. Odborník jej vymění za nový. Hnací řemen je zničen. Odborník nasadí nový hnací řemen. Motor se vypíná během práce: Motor se vypíná kvůli přetížení. Vyčkejte, dokud motor nevychladne (5-10 minut), potom znovu nastartujte. Příčina přetížení: Stopy popálení na obrobku: ODSTRANĚNÍ ZÁVAD POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ Přívodní vedení je příliš dlouhé nebo má příliš malý průměr (< 2,5 mm 2 ). Pilový kotouč nemá potřebné ostří. Příliš malé ostří a rozvod. Odborník položí nové vedení (řádně dimenzujte také prodlužovací kabel, 2,5 mm 2 ). Nasaďte nový pilový kotouč. Nechejte pilový kotouč naostřit a rozvést. Jestliže tato opatření závadu neodstraní nebo se vyskytnou závady, které zde nejsou uvedeny, nechejte stolní kotoučovou pilu zkontrolovat odborníkem. POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ Staré elektropřístroje jsou druhotnou surovinou, nepatří proto do domovního odpadu! Chtěli bychom vás tímto poprosit, abyste nás podpořili svým aktivním přístupem při šetření přírodních zdrojů a ochraně životního prostředí. Odevzdejte tento přístroj pokud je to možné do recyklačních skladů k tomu určených Ukládejte nepoužívané elektrické nářadí na bezpečném místě - Nepoužívané elektrické nářadí byste měli odkládat na suchém, vysoko položeném nebo uzavřeném místě, mimo dosah dětí. 6. Nepřetěžujte elektrické nářadí - Budete pracovat lépe a bezpečněji v udaném rozsahu výkonu. 7. Používejte správné elektrické nářadí - Nepoužívejte stroje o malém výkonu na těžké práce. - Nepoužívejte elektrické nářadí pro účel, pro který není určeno. - Stolní kotoučovou pilu například nepoužívejte k řezání větví nebo polen. 8. Noste vhodné oblečení - Nenoste volný oděv nebo ozdoby, mohly by být zachyceny pohyblivými částmi. - Při práci ve venkovním prostředí doporučujeme nosit obuv s protiskluzovou podrážkou. - Máte-li dlouhé vlasy, noste vlasovou síťku. 9. Používejte ochranné prostředky - Noste ochranné brýle a ochranu sluchu. - Během práce, při které se vytváří prach, používejte dýchací masku. 10. Připojení zařízení na odsávání prachu - Jestliže máte k dispozici připojení na odsávání prachu a zachycovací zařízení, přesvědčte se, že jsou tyto přístroje připojeny a správným způsobem používány. 11. Nepoužívejte kabel pro účel, pro který není určen. - Nepoužívejte kabel k vytahování zástrčky ze zásuvky. - Chraňte kabel před horkem, olejem a ostrými hranami. 12. Zajistěte zpracovávaný kus - Používejte napínací zařízení nebo svěrák, abyste zpracovávaný kus upevnili. Takto je upevněn bezpečněji než ve vaší ruce. 13. Držení těla při práci musí být přirozené - Dbejte na správný postoj a v každém okamžiku udržujte rovnováhu. 14. Starejte se pečlivě o nářadí - Udržujte řezné nástroje ostré a čisté, abyste s nimi mohli pracovat lépe a bezpečněji. - Řiďte se pokyny pro mazání a výměnu nářadí. - Kontrolujte pravidelně přípojku elektrického nářadí, a pokud je poškozena, nechte ji vyměnit odborníkem. - Kontrolujte pravidelně prodlužovací vedení a nahraďte je, pokud je poškozené. - Udržujte madla suchá, čistá a zbavte je oleje a mastnoty. 15. Vytáhněte zástrčku ze zásuvky - Pokud elektrické nářadí nepoužíváte, před údržbou popř. při seřizování, např. pilový kotouč, vrták, fréza.

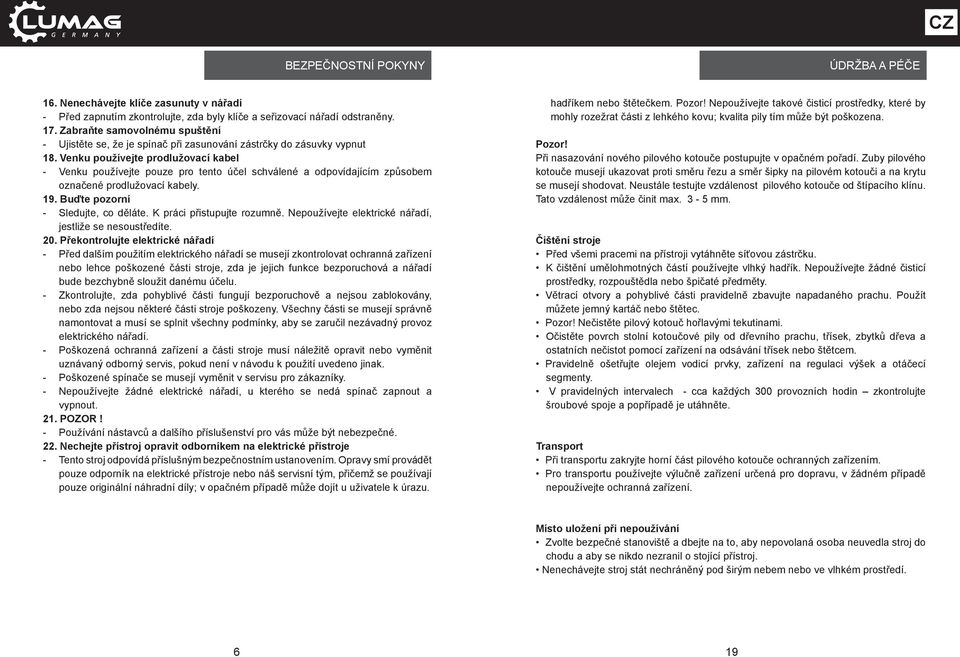

6 ÚDRŽBA A PÉČE 16. Nenechávejte klíče zasunuty v nářadí - Před zapnutím zkontrolujte, zda byly klíče a seřizovací nářadí odstraněny. 17. Zabraňte samovolnému spuštění - Ujistěte se, že je spínač při zasunování zástrčky do zásuvky vypnut 18. Venku používejte prodlužovací kabel - Venku používejte pouze pro tento účel schválené a odpovídajícím způsobem označené prodlužovací kabely. 19. Buďte pozorní - Sledujte, co děláte. K práci přistupujte rozumně. Nepoužívejte elektrické nářadí, jestliže se nesoustředíte. 20. Překontrolujte elektrické nářadí - Před dalším použitím elektrického nářadí se musejí zkontrolovat ochranná zařízení nebo lehce poškozené části stroje, zda je jejich funkce bezporuchová a nářadí bude bezchybně sloužit danému účelu. - Zkontrolujte, zda pohyblivé části fungují bezporuchově a nejsou zablokovány, nebo zda nejsou některé části stroje poškozeny. Všechny části se musejí správně namontovat a musí se splnit všechny podmínky, aby se zaručil nezávadný provoz elektrického nářadí. - Poškozená ochranná zařízení a části stroje musí náležitě opravit nebo vyměnit uznávaný odborný servis, pokud není v návodu k použití uvedeno jinak. - Poškozené spínače se musejí vyměnit v servisu pro zákazníky. - Nepoužívejte žádné elektrické nářadí, u kterého se nedá spínač zapnout a vypnout. 21. POZOR! - Používání nástavců a dalšího příslušenství pro vás může být nebezpečné. 22. Nechejte přístroj opravit odborníkem na elektrické přístroje - Tento stroj odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odporník na elektrické přístroje nebo náš servisní tým, přičemž se používají pouze originální náhradní díly; v opačném případě může dojít u uživatele k úrazu. hadříkem nebo štětečkem. Pozor! Nepoužívejte takové čisticí prostředky, které by mohly rozežrat části z lehkého kovu; kvalita pily tím může být poškozena. Pozor! Při nasazování nového pilového kotouče postupujte v opačném pořadí. Zuby pilového kotouče musejí ukazovat proti směru řezu a směr šipky na pilovém kotouči a na krytu se musejí shodovat. Neustále testujte vzdálenost pilového kotouče od štípacího klínu. Tato vzdálenost může činit max. 3-5 mm. Čištění stroje Před všemi pracemi na přístroji vytáhněte síťovou zástrčku. K čištění umělohmotných částí používejte vlhký hadřík. Nepoužívejte žádné čisticí prostředky, rozpouštědla nebo špičaté předměty. Větrací otvory a pohyblivé části pravidelně zbavujte napadaného prachu. Použít můžete jemný kartáč nebo štětec. Pozor! Nečistěte pilový kotouč hořlavými tekutinami. Očistěte povrch stolní kotoučové pily od dřevního prachu, třísek, zbytků dřeva a ostatních nečistot pomocí zařízení na odsávání třísek nebo štětcem. Pravidelně ošetřujte olejem vodicí prvky, zařízení na regulaci výšek a otáčecí segmenty. V pravidelných intervalech - cca každých 300 provozních hodin zkontrolujte šroubové spoje a popřípadě je utáhněte. Transport Při transportu zakryjte horní část pilového kotouče ochranných zařízením. Pro transportu používejte výlučně zařízení určená pro dopravu, v žádném případě nepoužívejte ochranná zařízení. Místo uložení při nepoužívání Zvolte bezpečné stanoviště a dbejte na to, aby nepovolaná osoba neuvedla stroj do chodu a aby se nikdo nezranil o stojící přístroj. Nenechávejte stroj stát nechráněný pod širým nebem nebo ve vlhkém prostředí. 6 19

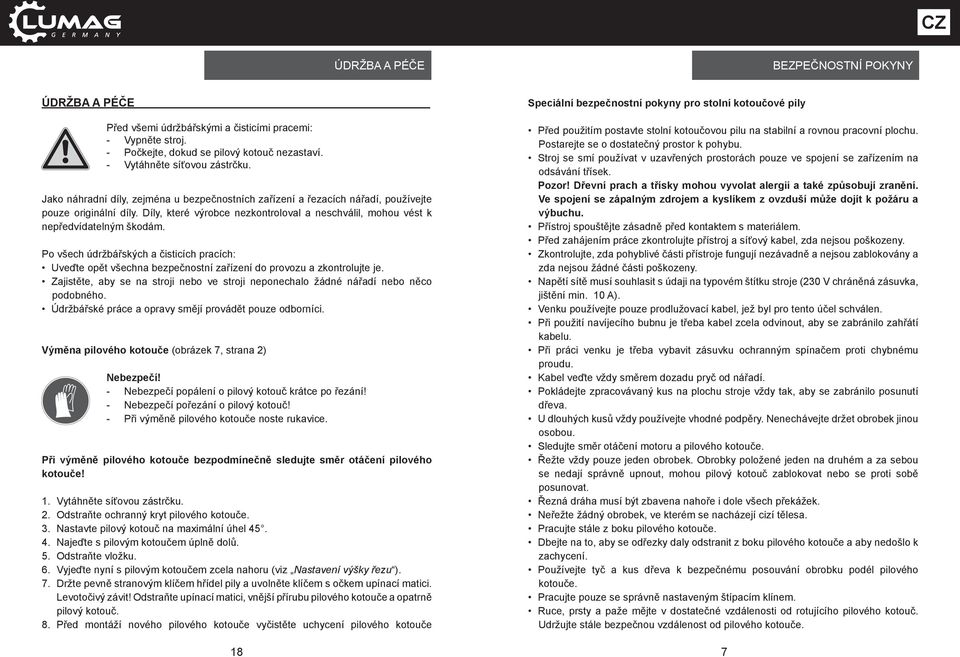

7 ÚDRŽBA A PÉČE ÚDRŽBA A PÉČE Před všemi údržbářskými a čisticími pracemi: - Vypněte stroj. - Počkejte, dokud se pilový kotouč nezastaví. - Vytáhněte síťovou zástrčku. Jako náhradní díly, zejména u bezpečnostních zařízení a řezacích nářadí, používejte pouze originální díly. Díly, které výrobce nezkontroloval a neschválil, mohou vést k nepředvídatelným škodám. Po všech údržbářských a čisticích pracích: Uveďte opět všechna bezpečnostní zařízení do provozu a zkontrolujte je. Zajistěte, aby se na stroji nebo ve stroji neponechalo žádné nářadí nebo něco podobného. Údržbářské práce a opravy smějí provádět pouze odborníci. Výměna pilového kotouče (obrázek 7, strana 2) Nebezpečí! - Nebezpečí popálení o pilový kotouč krátce po řezání! - Nebezpečí pořezání o pilový kotouč! - Při výměně pilového kotouče noste rukavice. Při výměně pilového kotouče bezpodmínečně sledujte směr otáčení pilového kotouče! 1. Vytáhněte síťovou zástrčku. 2. Odstraňte ochranný kryt pilového kotouče. 3. Nastavte pilový kotouč na maximální úhel Najeďte s pilovým kotoučem úplně dolů. 5. Odstraňte vložku. 6. Vyjeďte nyní s pilovým kotoučem zcela nahoru (viz Nastavení výšky řezu ). 7. Držte pevně stranovým klíčem hřídel pily a uvolněte klíčem s očkem upínací matici. Levotočivý závit! Odstraňte upínací matici, vnější přírubu pilového kotouče a opatrně pilový kotouč. 8. Před montáží nového pilového kotouče vyčistěte uchycení pilového kotouče Speciální bezpečnostní pokyny pro stolní kotoučové pily Před použitím postavte stolní kotoučovou pilu na stabilní a rovnou pracovní plochu. Postarejte se o dostatečný prostor k pohybu. Stroj se smí používat v uzavřených prostorách pouze ve spojení se zařízením na odsávání třísek. Pozor! Dřevní prach a třísky mohou vyvolat alergii a také způsobují zranění. Ve spojení se zápalným zdrojem a kyslíkem z ovzduší může dojít k požáru a výbuchu. Přístroj spouštějte zásadně před kontaktem s materiálem. Před zahájením práce zkontrolujte přístroj a síťový kabel, zda nejsou poškozeny. Zkontrolujte, zda pohyblivé části přístroje fungují nezávadně a nejsou zablokovány a zda nejsou žádné části poškozeny. Napětí sítě musí souhlasit s údaji na typovém štítku stroje (230 V chráněná zásuvka, jištění min. 10 A). Venku používejte pouze prodlužovací kabel, jež byl pro tento účel schválen. Při použití navíjecího bubnu je třeba kabel zcela odvinout, aby se zabránilo zahřátí kabelu. Při práci venku je třeba vybavit zásuvku ochranným spínačem proti chybnému proudu. Kabel veďte vždy směrem dozadu pryč od nářadí. Pokládejte zpracovávaný kus na plochu stroje vždy tak, aby se zabránilo posunutí dřeva. U dlouhých kusů vždy používejte vhodné podpěry. Nenechávejte držet obrobek jinou osobou. Sledujte směr otáčení motoru a pilového kotouče. Řežte vždy pouze jeden obrobek. Obrobky položené jeden na druhém a za sebou se nedají správně upnout, mohou pilový kotouč zablokovat nebo se proti sobě posunovat. Řezná dráha musí být zbavena nahoře i dole všech překážek. Neřežte žádný obrobek, ve kterém se nacházejí cizí tělesa. Pracujte stále z boku pilového kotouče. Dbejte na to, aby se odřezky daly odstranit z boku pilového kotouče a aby nedošlo k zachycení. Používejte tyč a kus dřeva k bezpečnému posouvání obrobku podél pilového kotouče. Pracujte pouze se správně nastaveným štípacím klínem. Ruce, prsty a paže mějte v dostatečné vzdálenosti od rotujícího pilového kotouč. Udržujte stále bezpečnou vzdálenost od pilového kotouče. 18 7

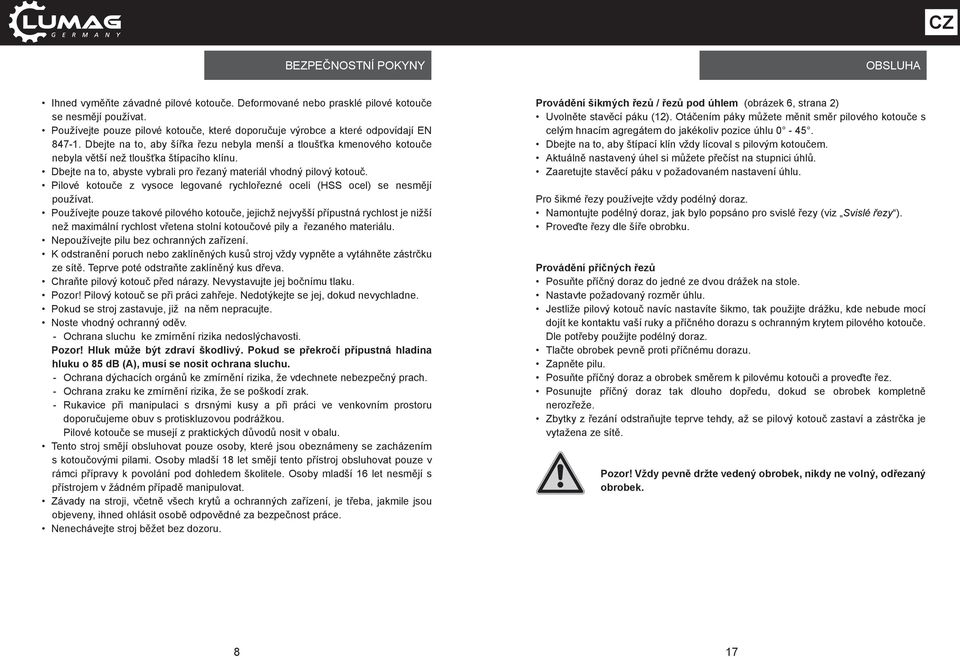

8 OBSLUHA Ihned vyměňte závadné pilové kotouče. Deformované nebo prasklé pilové kotouče se nesmějí používat. Používejte pouze pilové kotouče, které doporučuje výrobce a které odpovídají EN Dbejte na to, aby šířka řezu nebyla menší a tloušťka kmenového kotouče nebyla větší než tloušťka štípacího klínu. Dbejte na to, abyste vybrali pro řezaný materiál vhodný pilový kotouč. Pilové kotouče z vysoce legované rychlořezné oceli (HSS ocel) se nesmějí používat. Používejte pouze takové pilového kotouče, jejichž nejvyšší přípustná rychlost je nižší než maximální rychlost vřetena stolní kotoučové pily a řezaného materiálu. Nepoužívejte pilu bez ochranných zařízení. K odstranění poruch nebo zaklíněných kusů stroj vždy vypněte a vytáhněte zástrčku ze sítě. Teprve poté odstraňte zaklíněný kus dřeva. Chraňte pilový kotouč před nárazy. Nevystavujte jej bočnímu tlaku. Pozor! Pilový kotouč se při práci zahřeje. Nedotýkejte se jej, dokud nevychladne. Pokud se stroj zastavuje, již na něm nepracujte. Noste vhodný ochranný oděv. - Ochrana sluchu ke zmírnění rizika nedoslýchavosti. Pozor! Hluk může být zdraví škodlivý. Pokud se překročí přípustná hladina hluku o 85 db (A), musí se nosit ochrana sluchu. - Ochrana dýchacích orgánů ke zmírnění rizika, že vdechnete nebezpečný prach. - Ochrana zraku ke zmírnění rizika, že se poškodí zrak. - Rukavice při manipulaci s drsnými kusy a při práci ve venkovním prostoru doporučujeme obuv s protiskluzovou podrážkou. Pilové kotouče se musejí z praktických důvodů nosit v obalu. Tento stroj smějí obsluhovat pouze osoby, které jsou obeznámeny se zacházením s kotoučovými pilami. Osoby mladší 18 let smějí tento přístroj obsluhovat pouze v rámci přípravy k povolání pod dohledem školitele. Osoby mladší 16 let nesmějí s přístrojem v žádném případě manipulovat. Závady na stroji, včetně všech krytů a ochranných zařízení, je třeba, jakmile jsou objeveny, ihned ohlásit osobě odpovědné za bezpečnost práce. Nenechávejte stroj běžet bez dozoru. Provádění šikmých řezů / řezů pod úhlem (obrázek 6, strana 2) Uvolněte stavěcí páku (12). Otáčením páky můžete měnit směr pilového kotouče s celým hnacím agregátem do jakékoliv pozice úhlu Dbejte na to, aby štípací klín vždy lícoval s pilovým kotoučem. Aktuálně nastavený úhel si můžete přečíst na stupnici úhlů. Zaaretujte stavěcí páku v požadovaném nastavení úhlu. Pro šikmé řezy používejte vždy podélný doraz. Namontujte podélný doraz, jak bylo popsáno pro svislé řezy (viz Svislé řezy ). Proveďte řezy dle šíře obrobku. Provádění příčných řezů Posuňte příčný doraz do jedné ze dvou drážek na stole. Nastavte požadovaný rozměr úhlu. Jestliže pilový kotouč navíc nastavíte šikmo, tak použijte drážku, kde nebude mocí dojít ke kontaktu vaší ruky a příčného dorazu s ochranným krytem pilového kotouče. Dle potřeby použijte podélný doraz. Tlačte obrobek pevně proti příčnému dorazu. Zapněte pilu. Posuňte příčný doraz a obrobek směrem k pilovému kotouči a proveďte řez. Posunujte příčný doraz tak dlouho dopředu, dokud se obrobek kompletně nerozřeže. Zbytky z řezání odstraňujte teprve tehdy, až se pilový kotouč zastaví a zástrčka je vytažena ze sítě. Pozor! Vždy pevně držte vedený obrobek, nikdy ne volný, odřezaný obrobek. 8 17

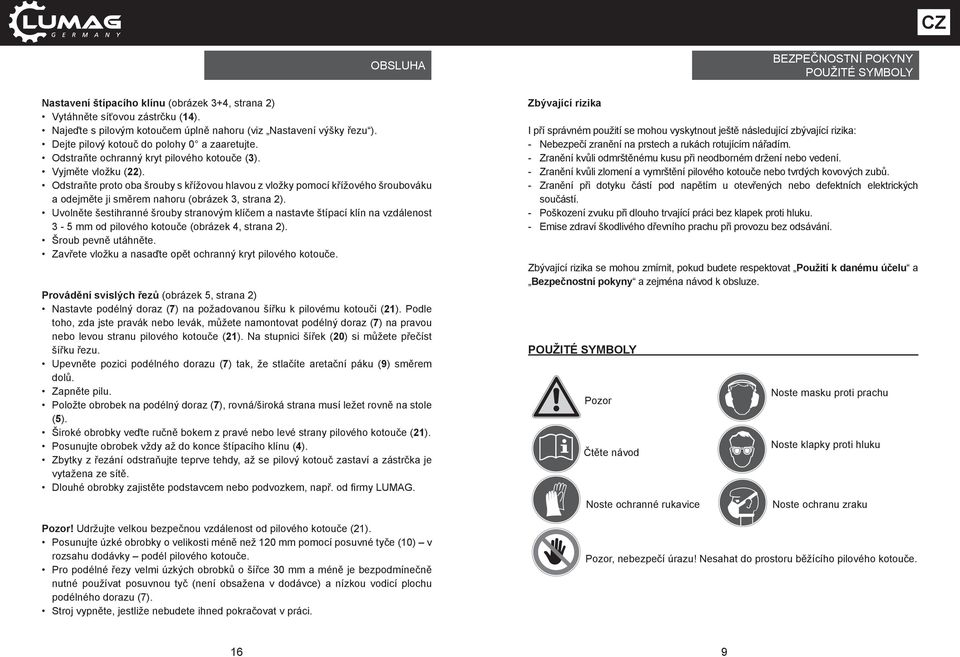

9 OBSLUHA Nastavení štípacího klínu (obrázek 3+4, strana 2) Vytáhněte síťovou zástrčku (14). Najeďte s pilovým kotoučem úplně nahoru (viz Nastavení výšky řezu ). Dejte pilový kotouč do polohy 0 a zaaretujte. Odstraňte ochranný kryt pilového kotouče (3). Vyjměte vložku (22). Odstraňte proto oba šrouby s křížovou hlavou z vložky pomocí křížového šroubováku a odejměte ji směrem nahoru (obrázek 3, strana 2). Uvolněte šestihranné šrouby stranovým klíčem a nastavte štípací klín na vzdálenost 3-5 mm od pilového kotouče (obrázek 4, strana 2). Šroub pevně utáhněte. Zavřete vložku a nasaďte opět ochranný kryt pilového kotouče. Provádění svislých řezů (obrázek 5, strana 2) Nastavte podélný doraz (7) na požadovanou šířku k pilovému kotouči (21). Podle toho, zda jste pravák nebo levák, můžete namontovat podélný doraz (7) na pravou nebo levou stranu pilového kotouče (21). Na stupnici šířek (20) si můžete přečíst šířku řezu. Upevněte pozici podélného dorazu (7) tak, že stlačíte aretační páku (9) směrem dolů. Zapněte pilu. Položte obrobek na podélný doraz (7), rovná/široká strana musí ležet rovně na stole (5). Široké obrobky veďte ručně bokem z pravé nebo levé strany pilového kotouče (21). Posunujte obrobek vždy až do konce štípacího klínu (4). Zbytky z řezání odstraňujte teprve tehdy, až se pilový kotouč zastaví a zástrčka je vytažena ze sítě. Dlouhé obrobky zajistěte podstavcem nebo podvozkem, např. od firmy LUMAG. Pozor! Udržujte velkou bezpečnou vzdálenost od pilového kotouče (21). Posunujte úzké obrobky o velikosti méně než 120 mm pomocí posuvné tyče (10) v rozsahu dodávky podél pilového kotouče. Pro podélné řezy velmi úzkých obrobků o šířce 30 mm a méně je bezpodmínečně nutné používat posuvnou tyč (není obsažena v dodávce) a nízkou vodicí plochu podélného dorazu (7). Stroj vypněte, jestliže nebudete ihned pokračovat v práci. Zbývající rizika I pří správném použití se mohou vyskytnout ještě následující zbývající rizika: - Nebezpečí zranění na prstech a rukách rotujícím nářadím. - Zranění kvůli odmrštěnému kusu při neodborném držení nebo vedení. - Zranění kvůli zlomení a vymrštění pilového kotouče nebo tvrdých kovových zubů. - Zranění při dotyku částí pod napětím u otevřených nebo defektních elektrických součástí. - Poškození zvuku při dlouho trvající práci bez klapek proti hluku. - Emise zdraví škodlivého dřevního prachu při provozu bez odsávání. Zbývající rizika se mohou zmírnit, pokud budete respektovat Použití k danému účelu a Bezpečnostní pokyny a zejména návod k obsluze. POUŽITÉ SYMBOLY Pozor Čtěte návod Noste ochranné rukavice POUŽITÉ SYMBOLY Noste masku proti prachu Noste klapky proti hluku Noste ochranu zraku Pozor, nebezpečí úrazu! Nesahat do prostoru běžícího pilového kotouče. 16 9

10 OVLÁDACÍ PRVKY (obrázek 1, strana 2) 1. Rozšíření stolu 13. Noha 2. Příčný doraz 14. Síťový kabel se zástrčkou 3. Ochranný kryt pilového kotouče 15. Gumová patka 4. Štípací klín 16. Zpevňovací profil 5. Stůl pily 17. Podélná & příčná vzpěra 6. Odsávací hadice 18. Spínač / vypínač 7. Podélný doraz 19. Podpěrné rameno stolu 8. Prodloužení stolu 20. Stupnice šířky 9. Aretační páka šířkového dorazu 21. Pilový kotouč 10. Posuvná tyč 22. Vložka 11. Ruční kolo k nastavení výšky 12. Nastavovací / zajišťovací páčka pro šikmou polohu OVLÁDACÍ PRVKY MONTÁŽ A INSTALACE Zadní strana stroje (nezobrazena) Odsávací hrdlo Upozornění: Po zapnutí pily nejdříve sledujte směr otáčení pilového kotouče. Sledujte směrovou šipku na stroji! Nainstalovaný elektromotor je připojen v provozní pohotovosti a odpovídá příslušným VDE a DIN ustanovením. Připojení na síť ze strany zákazníka i používaný prodlužovací kabel musejí odpovídat těmto předpisům popř. místním předpisům EVU. OBSLUHA UVEDENÍ DO PROVOZU OBSLUHA Upozornění: Přečtěte si pozorně bezpečnostní pokyny (viz Bezpečnostní pokyny). Stolní kotoučovou pilu může obsluhovat pouze jedna osoba. Další osoby musejí stát v dostatečné vzdálenosti od pily. MONTÁŽ A INSTALACE Vybalte stroj a před montáží zkontrolujte, zda nedošlo k poškození některých dílů během transportu. Jestliže by se nějaké poškození vyskytlo, musí se reklamovat ihned při expedici. Překontrolujte, zda je vaše dodávka zboží kompletní. Všechny díly si rozložte na rovné podložce. Informujte ihned prodejce o tom, které části chybí. Zapnout/Vypnout Zapnout - Stiskněte zelený spínač I. Vypnout - Stiskněte červený spínač O. Nastavení výšky řezu Otáčejte ručním kolem (11) doprava = menší výška řezu (min. 0 mm). Otáčejte ručním kolem (11) doleva = větší výška řezu (max. 70 mm). Rozsah dodávky Stolní pila 4 opěrné nohy se zpevňovacími profily Pilový kotouč z tvrdokovu Podélný doraz Příčný doraz Posuvná tyč Nastavení šířky řezu Při podélném řezání obrobků se musí použít podélný doraz (7). Nastavte podélný doraz (7) prostřednictvím stupnice na vedoucí liště na požadovaný rozměr. Aretační pákou na šířkovém dorazu pevně sevřete podélný doraz v požadované pozici

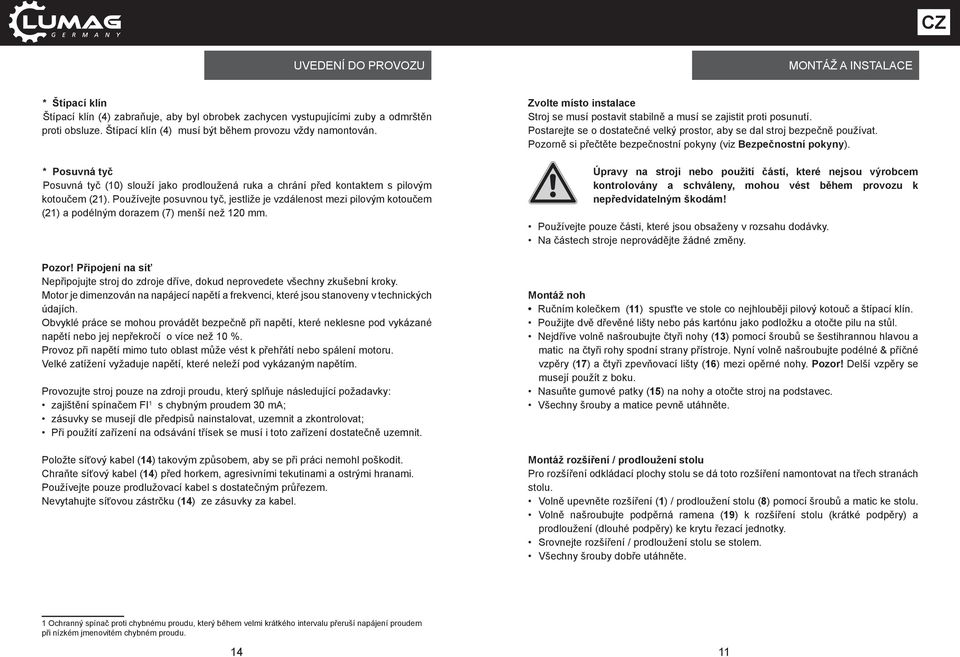

11 UVEDENÍ DO PROVOZU MONTÁŽ A INSTALACE * Štípací klín Štípací klín (4) zabraňuje, aby byl obrobek zachycen vystupujícími zuby a odmrštěn proti obsluze. Štípací klín (4) musí být během provozu vždy namontován. * Posuvná tyč Posuvná tyč (10) slouží jako prodloužená ruka a chrání před kontaktem s pilovým kotoučem (21). Používejte posuvnou tyč, jestliže je vzdálenost mezi pilovým kotoučem (21) a podélným dorazem (7) menší než 120 mm. Pozor! Připojení na síť Nepřipojujte stroj do zdroje dříve, dokud neprovedete všechny zkušební kroky. Motor je dimenzován na napájecí napětí a frekvenci, které jsou stanoveny v technických údajích. Obvyklé práce se mohou provádět bezpečně při napětí, které neklesne pod vykázané napětí nebo jej nepřekročí o více než 10 %. Provoz při napětí mimo tuto oblast může vést k přehřátí nebo spálení motoru. Velké zatížení vyžaduje napětí, které neleží pod vykázaným napětím. Provozujte stroj pouze na zdroji proudu, který splňuje následující požadavky: zajištění spínačem FI 1 s chybným proudem 30 ma; zásuvky se musejí dle předpisů nainstalovat, uzemnit a zkontrolovat; Při použití zařízení na odsávání třísek se musí i toto zařízení dostatečně uzemnit. Položte síťový kabel (14) takovým způsobem, aby se při práci nemohl poškodit. Chraňte síťový kabel (14) před horkem, agresivními tekutinami a ostrými hranami. Používejte pouze prodlužovací kabel s dostatečným průřezem. Nevytahujte síťovou zástrčku (14) ze zásuvky za kabel. Zvolte místo instalace Stroj se musí postavit stabilně a musí se zajistit proti posunutí. Postarejte se o dostatečné velký prostor, aby se dal stroj bezpečně používat. Pozorně si přečtěte bezpečnostní pokyny (viz Bezpečnostní pokyny). Úpravy na stroji nebo použití částí, které nejsou výrobcem kontrolovány a schváleny, mohou vést během provozu k nepředvídatelným škodám! Používejte pouze části, které jsou obsaženy v rozsahu dodávky. Na částech stroje neprovádějte žádné změny. Montáž noh Ručním kolečkem (11) spusťte ve stole co nejhlouběji pilový kotouč a štípací klín. Použijte dvě dřevěné lišty nebo pás kartónu jako podložku a otočte pilu na stůl. Nejdříve volně našroubujte čtyři nohy (13) pomocí šroubů se šestihrannou hlavou a matic na čtyři rohy spodní strany přístroje. Nyní volně našroubujte podélné & příčné vzpěry (17) a čtyři zpevňovací lišty (16) mezi opěrné nohy. Pozor! Delší vzpěry se musejí použít z boku. Nasuňte gumové patky (15) na nohy a otočte stroj na podstavec. Všechny šrouby a matice pevně utáhněte. Montáž rozšíření / prodloužení stolu Pro rozšíření odkládací plochy stolu se dá toto rozšíření namontovat na třech stranách stolu. Volně upevněte rozšíření (1) / prodloužení stolu (8) pomocí šroubů a matic ke stolu. Volně našroubujte podpěrná ramena (19) k rozšíření stolu (krátké podpěry) a prodloužení (dlouhé podpěry) ke krytu řezací jednotky. Srovnejte rozšíření / prodloužení stolu se stolem. Všechny šrouby dobře utáhněte. 1 Ochranný spínač proti chybnému proudu, který během velmi krátkého intervalu přeruší napájení proudem při nízkém jmenovitém chybném proudu

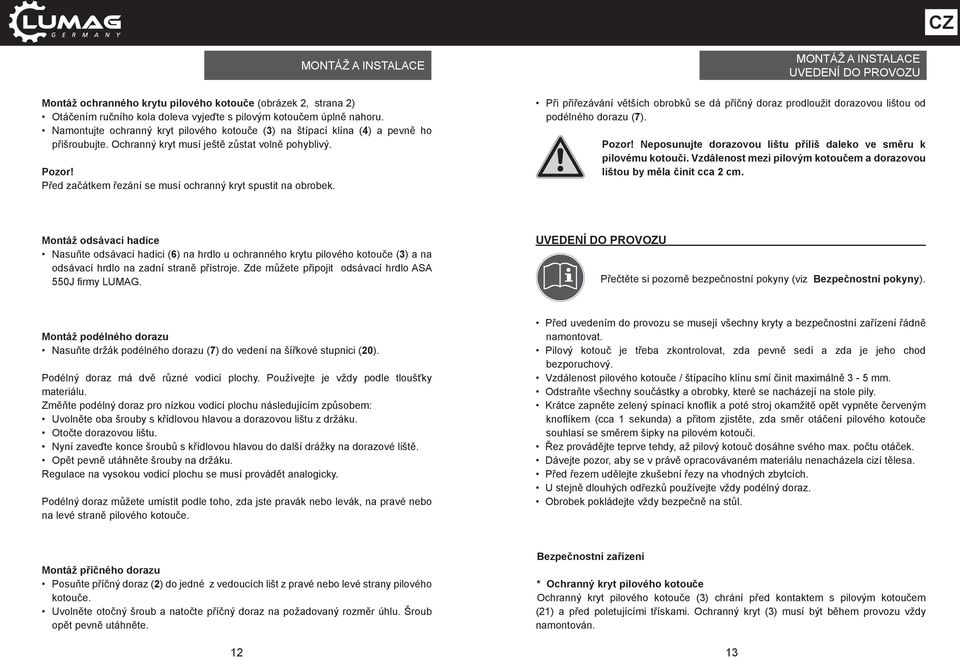

12 Montáž ochranného krytu pilového kotouče (obrázek 2, strana 2) Otáčením ručního kola doleva vyjeďte s pilovým kotoučem úplně nahoru. Namontujte ochranný kryt pilového kotouče (3) na štípací klína (4) a pevně ho přišroubujte. Ochranný kryt musí ještě zůstat volně pohyblivý. Pozor! Před začátkem řezání se musí ochranný kryt spustit na obrobek. MONTÁŽ A INSTALACE MONTÁŽ A INSTALACE UVEDENÍ DO PROVOZU Při přiřezávání větších obrobků se dá příčný doraz prodloužit dorazovou lištou od podélného dorazu (7). Pozor! Neposunujte dorazovou lištu příliš daleko ve směru k pilovému kotouči. Vzdálenost mezi pilovým kotoučem a dorazovou lištou by měla činit cca 2 cm. Montáž odsávací hadice Nasuňte odsávací hadici (6) na hrdlo u ochranného krytu pilového kotouče (3) a na odsávací hrdlo na zadní straně přístroje. Zde můžete připojit odsávací hrdlo ASA 550J firmy LUMAG. UVEDENÍ DO PROVOZU Přečtěte si pozorně bezpečnostní pokyny (viz Bezpečnostní pokyny). Montáž podélného dorazu Nasuňte držák podélného dorazu (7) do vedení na šířkové stupnici (20). Podélný doraz má dvě různé vodicí plochy. Používejte je vždy podle tloušťky materiálu. Změňte podélný doraz pro nízkou vodicí plochu následujícím způsobem: Uvolněte oba šrouby s křídlovou hlavou a dorazovou lištu z držáku. Otočte dorazovou lištu. Nyní zaveďte konce šroubů s křídlovou hlavou do další drážky na dorazové liště. Opět pevně utáhněte šrouby na držáku. Regulace na vysokou vodicí plochu se musí provádět analogicky. Podélný doraz můžete umístit podle toho, zda jste pravák nebo levák, na pravé nebo na levé straně pilového kotouče. Před uvedením do provozu se musejí všechny kryty a bezpečnostní zařízení řádně namontovat. Pilový kotouč je třeba zkontrolovat, zda pevně sedí a zda je jeho chod bezporuchový. Vzdálenost pilového kotouče / štípacího klínu smí činit maximálně 3-5 mm. Odstraňte všechny součástky a obrobky, které se nacházejí na stole pily. Krátce zapněte zelený spínací knoflík a poté stroj okamžitě opět vypněte červeným knoflíkem (cca 1 sekunda) a přitom zjistěte, zda směr otáčení pilového kotouče souhlasí se směrem šipky na pilovém kotouči. Řez provádějte teprve tehdy, až pilový kotouč dosáhne svého max. počtu otáček. Dávejte pozor, aby se v právě opracovávaném materiálu nenacházela cizí tělesa. Před řezem udělejte zkušební řezy na vhodných zbytcích. U stejně dlouhých odřezků používejte vždy podélný doraz. Obrobek pokládejte vždy bezpečně na stůl. Montáž příčného dorazu Posuňte příčný doraz (2) do jedné z vedoucích lišt z pravé nebo levé strany pilového kotouče. Uvolněte otočný šroub a natočte příčný doraz na požadovaný rozměr úhlu. Šroub opět pevně utáhněte. 12 Bezpečnostní zařízení * Ochranný kryt pilového kotouče Ochranný kryt pilového kotouče (3) chrání před kontaktem s pilovým kotoučem (21) a před poletujícími třískami. Ochranný kryt (3) musí být během provozu vždy namontován. 13
