Geberit Basic. Montážní prvky pro závěsné WC, umyvadla, bidety a pisoáry

Transkript

1 Geberit Basic Montážní prvky pro závěsné WC, umyvadla, bidety a pisoáry

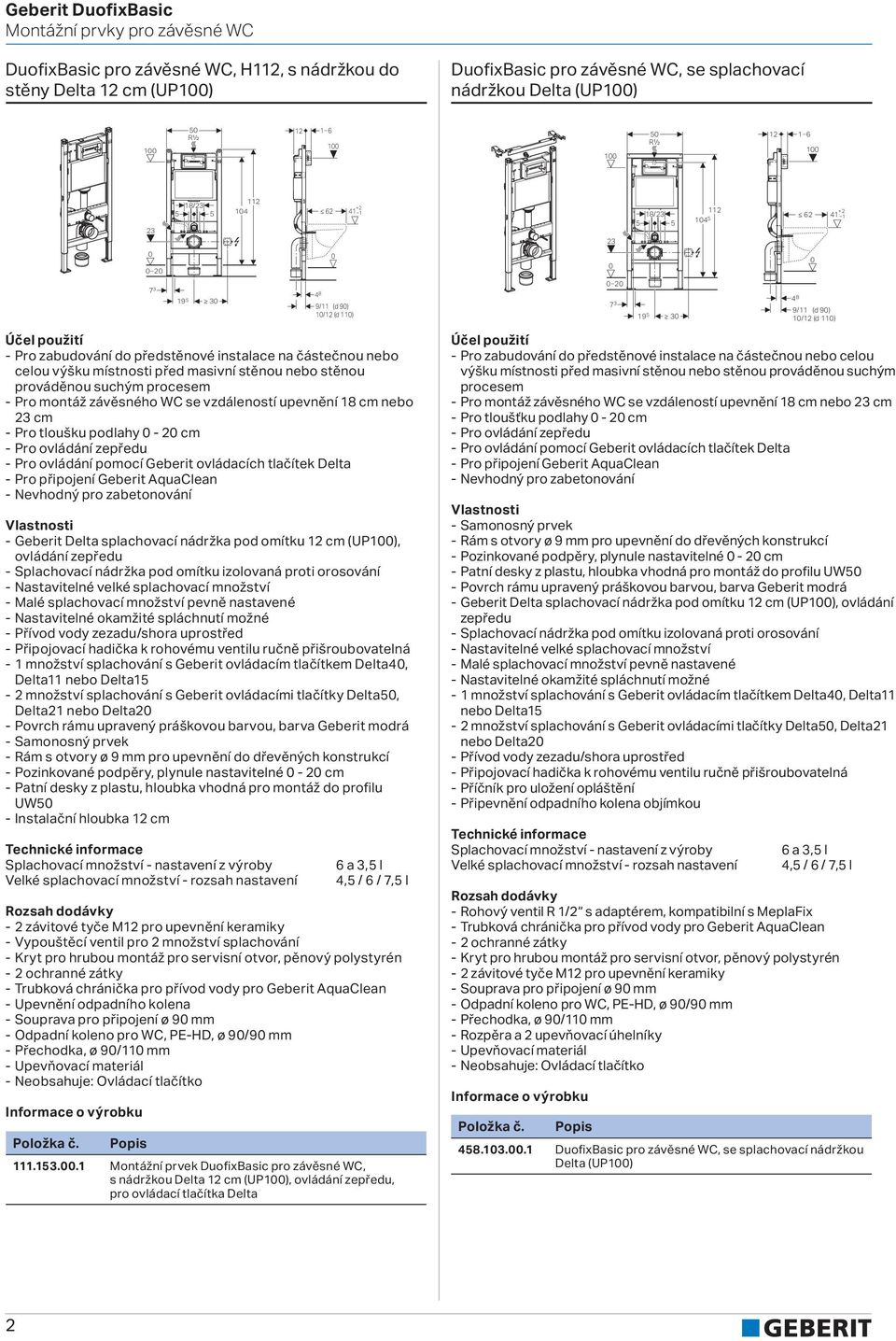

2 Geberit DuofixBasic Montážní prvky pro závěsné WC DuofixBasic pro závěsné WC, H112, s nádržkou do stěny Delta 12 cm (UP1) DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP1) 1 5 R½ R½ /11 (d 9) 1/12 (d 11) - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Pro tloušku podlahy - 2 cm - Pro připojení Geberit AquaClean - Geberit Delta splachovací nádržka pod omítku 12 cm (UP1), ovládání zepředu - Nastavitelné velké splachovací množství - Malé splachovací množství pevně nastavené - Nastavitelné okamžité spláchnutí možné - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Instalační hloubka 12 cm 6 a 3,5 l 4,5 / 6 / 7,5 l - Vypouštěcí ventil pro 2 množství splachování - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - 2 ochranné zátky - Trubková chránička pro přívod vody pro Geberit AquaClean - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka, ø 9/11 mm - Neobsahuje: Ovládací tlačítko Montážní prvek DuofixBasic pro závěsné WC, s nádržkou Delta 12 cm (UP1), ovládání zepředu, pro ovládací tlačítka Delta - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Pro tloušťku podlahy - 2 cm - Pro připojení Geberit AquaClean - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Geberit Delta splachovací nádržka pod omítku 12 cm (UP1), ovládání zepředu - Nastavitelné velké splachovací množství - Malé splachovací množství pevně nastavené - Nastavitelné okamžité spláchnutí možné - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Příčník pro uložení opláštění - Připevnění odpadního kolena objímkou 6 a 3,5 l 4,5 / 6 / 7,5 l - Rohový ventil R 1/2 s adaptérem, kompatibilní s MeplaFix - Trubková chránička pro přívod vody pro Geberit AquaClean - 2 ochranné zátky - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka, ø 9/11 mm - Rozpěra a 2 upevňovací úhelníky - Neobsahuje: Ovládací tlačítko /11 (d 9) 1/12 (d 11) DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP1) 2

3 Geberit DuofixBasic Montážní prvky pro závěsné WC DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP182) DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP182) s ovládacím tlačítkem Delta R 1 / R 1 / Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Pro tloušťku podlahy - 2 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Geberit Delta splachovací nádržka pod omítku 12 cm (UP182), ovládání zepředu - Nastavitelné okamžité spláchnutí možné - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Nastavitelné velké splachovací množství - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Instalační hloubka 12 cm Malé splachovací množství - rozsah nastavení Start/Stop splachovací množství 6 a 3 l 3 / 4 l - Pozinkované podpěry, plynule nastavitelné - 2 cm - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2 s adaptérem, kompatibilní s MeplaFix - Připevnění odpadu - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka, ø 9/11 mm - 2 ochranné zátky - Neobsahuje: Ovládací tlačítko 7 3 9/11 (d 9) 1/12 (d 11) DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP182) - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Pro tloušťku podlahy - 2 cm - Pro připojení Geberit AquaClean - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Geberit Delta splachovací nádržka pod omítku 12 cm (UP182), ovládání zepředu - Nastavitelné okamžité spláchnutí možné - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Nastavitelné velké splachovací množství - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Instalační hloubka 12 cm Malé splachovací množství - rozsah nastavení Start/Stop splachovací množství 6 a 3 l 3 / 4 l - Pozinkované podpěry, plynule nastavitelné - 2 cm - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2 s adaptérem, kompatibilní s MeplaFix - Připevnění odpadu - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka, ø 9/11 mm - 2 ochranné zátky - 2 upevňovací úhelníky - Ovládací tlačítko Delta /11 (d 9) 1/12 (d 11) DuofixBasic pro závěsné WC, se splachovací nádržkou Delta (UP182) s ovládacím tlačítkem Delta21 3

4 Geberit DuofixBasic Montážní prvky pro pisoáry a bidety Montážní prvek DuofixBasic pro pisoár, s elektronickým ovládáním splachování, V Geberit DuofixBasic pro bidet se stojánkovou armaturou 5 R½ Pro tloušku podlahy - 2 cm - Pro montáž pisoáru - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro Geberit ovládání splachování pisoáru, elektronické Výška prvku 13 cm - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Přívod ø 32 mm výškově nastavitelný - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Upevnění pro pisoár pomocí závitové tyče M8 - Souprava pro hrubou montáž ovládání splachování s uzavíracím ventilem - Stavební ochrana - Nástěnka R 1/2 - Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru pro pisoár - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - Ovládání splachování pisoáru, elektronické, napájení ze sítě - Pro tloušku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro bidet se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Nástěnky pro připojení armatur / DuofixBasic pro bidet, h 112 cm 7 5 Barva Alpská bílá Pochromovaná matná 4

5 Montážní prvky pro umyvadla Montážní prvek DuofixBasic pro umyvadlo, pro stojánkovou armaturu Geberit DuofixBasic Příslušenství k Duofi xbasic Stavební souprava DuofixBasic pro předstěnovou montáž Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro tloušku podlahy - 2 cm - Pro umyvadlo se stojánkovou armaturou - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Pozinkované podpěry, plynule nastavitelné - 2 cm - Vzdálenost upevnění umyvadla 5-38 cm - Výška prvku 112 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Nástěnky pro připojení armatur Geberit DuofixBasic pro umyvadlo, h 112 cm, pro stojánkovou armaturu - Pro upevnění montážních prvků DuofixBasic k masivní stěně nebo stěně prováděné suchým procesem - Pozinkovaný - Souprava pro 2 kusy Geberit DuofixBasic souprava pro předstěnovou montáž DuofixBasic souprava pro předstěnovou montáž - Pro upevnění montážních prvků DuofixBasic k masivní stěně nebo stěně prováděné suchým procesem - 2 kotvící prvky - Příčník pro uložení opláštění Geberit DuofixBasic souprava pro předstěnovou montáž s příčným nosným prvkem DuofixBasic příčný nosný prvek - Pro boční upevnění montážních prvků Duofix nebo DuofixBasic - Boční výsuvné rozpěry Příčný nosník DuofixBasic 5

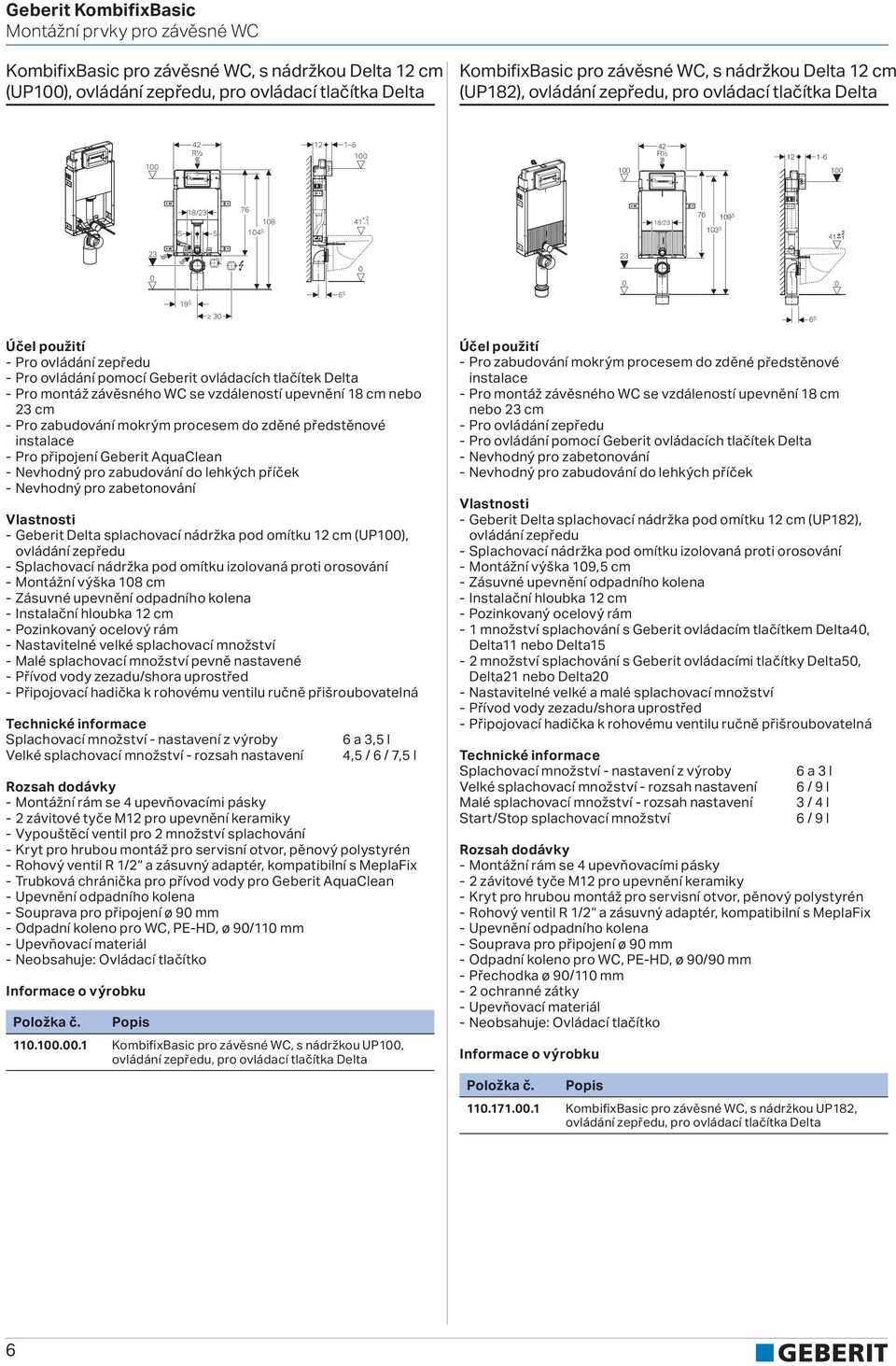

6 Geberit KombifixBasic Montážní prvky pro závěsné WC KombifixBasic pro závěsné WC, s nádržkou Delta 12 cm (UP1), ovládání zepředu, pro ovládací tlačítka Delta KombifixBasic pro závěsné WC, s nádržkou Delta 12 cm (UP182), ovládání zepředu, pro ovládací tlačítka Delta 1 42 R½ R½ Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro připojení Geberit AquaClean - Nevhodný pro zabudování do lehkých příček - Geberit Delta splachovací nádržka pod omítku 12 cm (UP1), ovládání zepředu - Montážní výška 18 cm - Zásuvné upevnění odpadního kolena - Instalační hloubka 12 cm - Pozinkovaný ocelový rám - Nastavitelné velké splachovací množství - Malé splachovací množství pevně nastavené - Připojovací hadička k rohovému ventilu ručně přišroubovatelná 6 a 3,5 l 4,5 / 6 / 7,5 l - Montážní rám se 4 upevňovacími pásky - Vypouštěcí ventil pro 2 množství splachování - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2 a zásuvný adaptér, kompatibilní s MeplaFix - Trubková chránička pro přívod vody pro Geberit AquaClean - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko KombifixBasic pro závěsné WC, s nádržkou UP1, ovládání zepředu, pro ovládací tlačítka Delta - Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Nevhodný pro zabudování do lehkých příček - Geberit Delta splachovací nádržka pod omítku 12 cm (UP182), ovládání zepředu - Montážní výška 19,5 cm - Zásuvné upevnění odpadního kolena - Instalační hloubka 12 cm - Pozinkovaný ocelový rám - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Nastavitelné velké a malé splachovací množství - Připojovací hadička k rohovému ventilu ručně přišroubovatelná Malé splachovací množství - rozsah nastavení Start/Stop splachovací množství 6 a 3 l 3 / 4 l - Montážní rám se 4 upevňovacími pásky - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2 a zásuvný adaptér, kompatibilní s MeplaFix - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka ø 9/11 mm - 2 ochranné zátky - Neobsahuje: Ovládací tlačítko KombifixBasic pro závěsné WC, s nádržkou UP182, ovládání zepředu, pro ovládací tlačítka Delta 6

7 Geberit KombifixBasic Montážní prvky pro závěsné WC, bidety a umyvadla KombifixBasic pro závěsné WC, s nádržkou Delta 12 cm (UP182), ovládání zepředu, pro ovládací tlačítka Delta Prvek KombifixBasic pro bidety, hloubka 8 cm 1 42 R½ X Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo cm - Nevhodný pro zabudování do lehkých příček - Geberit Delta splachovací nádržka pod omítku 12 cm (UP182), ovládání zepředu - Montážní výška 19,5 cm - Zásuvné upevnění odpadního kolena - Instalační hloubka 12 cm - Pozinkovaný ocelový rám - 1 množství splachování s Geberit ovládacím tlačítkem Delta4, Delta11 nebo Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta5, Delta21 nebo Delta2 - Nastavitelné velké a malé splachovací množství - Připojovací hadička k rohovému ventilu ručně přišroubovatelná Malé splachovací množství - rozsah nastavení Start/Stop splachovací množství 6 a 3 l 3 / 4 l - Montážní rám se 4 upevňovacími pásky - 2 podpěry - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2 a zásuvný adaptér, kompatibilní s MeplaFix - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm - Přechodka ø 9/11 mm - 2 ochranné zátky - Neobsahuje: Ovládací tlačítko KombifixBasic pro závěsné WC, s nádržkou UP182, ovládání zepředu, pro ovládací tlačítka Delta - Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro montáž bidetu se vzdáleností upevnění 18 cm nebo cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Výškově nastavitelná deska pro připojení armatur - Zvukově izolované upevnění odpadního kolena - Odpadní koleno pro bidet, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/4 mm - Neobsahuje: Nástěnky pro připojení armatur KombifixBasic pro bidety Prvek KombifixBasic pro umyvadla, hloubka 8 cm A (17-28) - Pro zabudování mokrým procesem do zděné předstěnové instalace - Pro montáž umyvadla se vzdáleností upevnění cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Výškově nastavitelná deska pro připojení armatur - Zvukově izolované upevnění odpadního kolena závitové tyče M1 pro upevnění keramiky - Odpadní koleno pro umyvadlo, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/4 mm KombifixBasic pro umyvadla 7

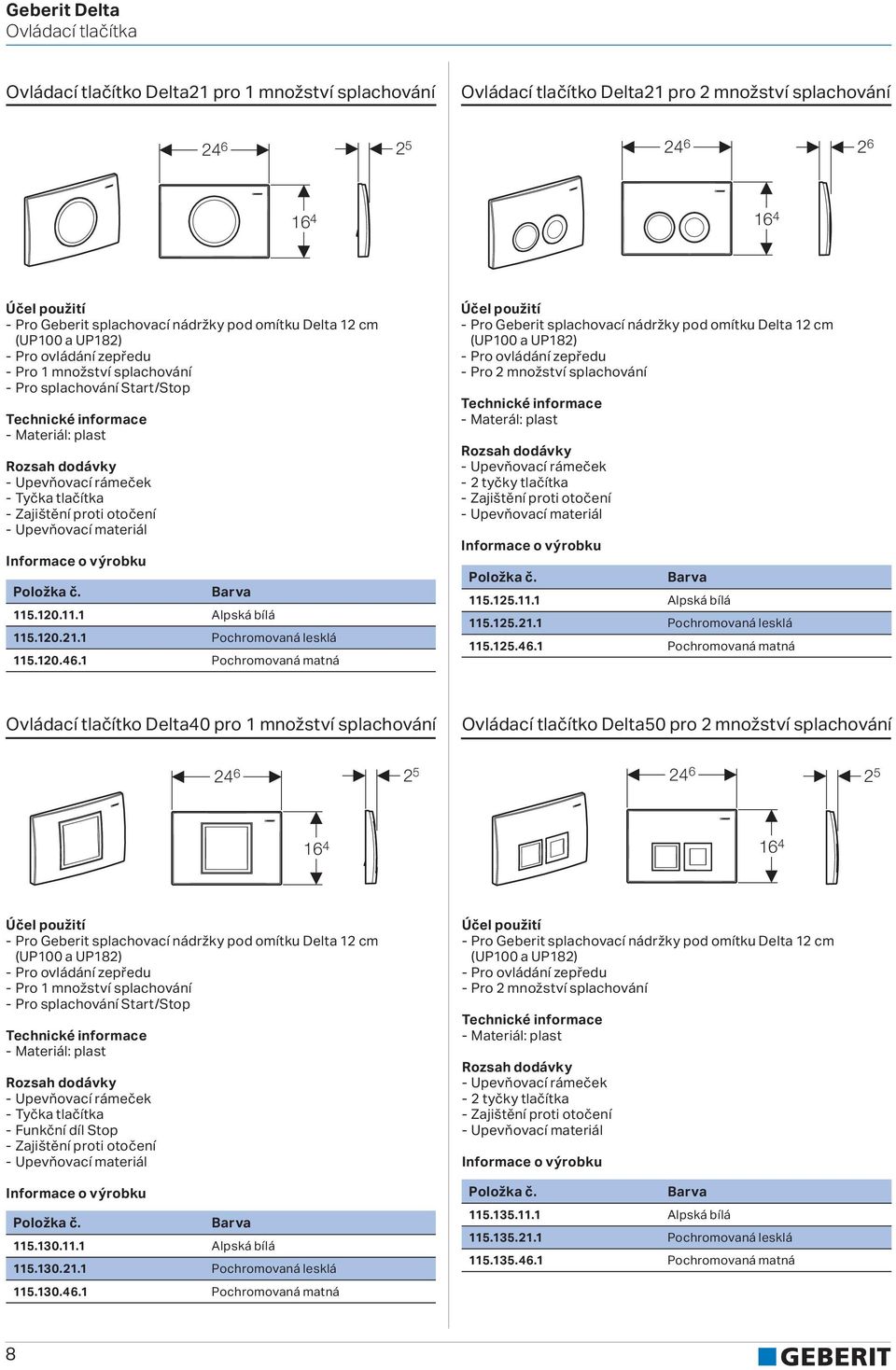

8 Geberit Delta Ovládací tlačítka Ovládací tlačítko Delta21 pro 1 množství splachování Ovládací tlačítko Delta21 pro 2 množství splachování Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro 1 množství splachování - Pro splachování Start/Stop - Materiál: plast - Upevňovací rámeček - Tyčka tlačítka - Zajištění proti otočení Barva Alpská bílá Pochromovaná lesklá Pochromovaná matná - Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro 2 množství splachování - Materál: plast - Upevňovací rámeček - 2 tyčky tlačítka - Zajištění proti otočení Barva Alpská bílá Pochromovaná lesklá Pochromovaná matná Ovládací tlačítko Delta4 pro 1 množství splachování Ovládací tlačítko Delta5 pro 2 množství splachování Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro 1 množství splachování - Pro splachování Start/Stop - Materiál: plast - Upevňovací rámeček - Tyčka tlačítka - Funkční díl Stop - Zajištění proti otočení Barva Alpská bílá Pochromovaná lesklá Pochromovaná matná - Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro 2 množství splachování - Materiál: plast - Upevňovací rámeček - 2 tyčky tlačítka - Zajištění proti otočení Barva Alpská bílá Pochromovaná lesklá Pochromovaná matná 8

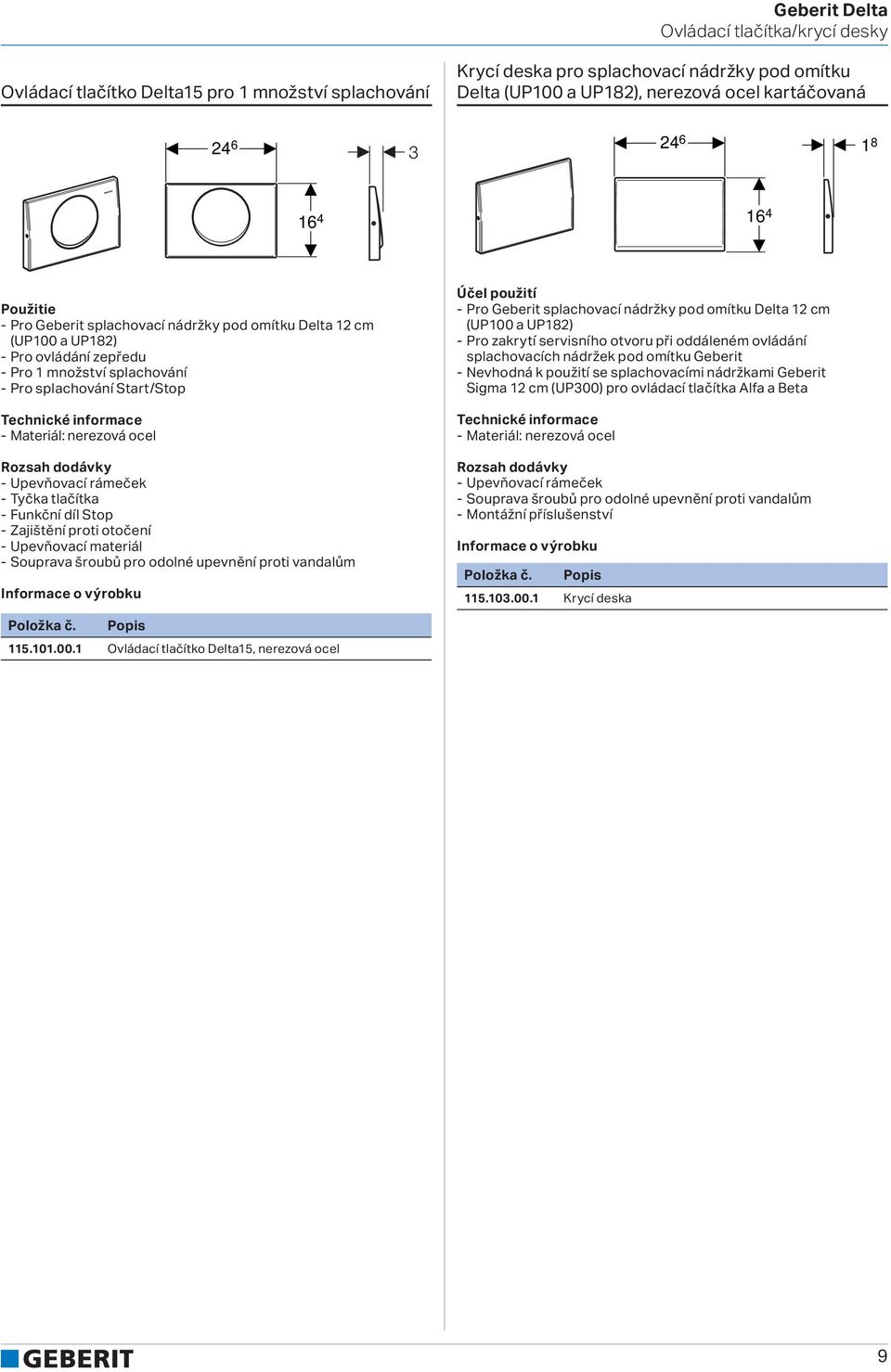

9 Geberit Delta Ovládací tlačítka/krycí desky Ovládací tlačítko Delta15 pro 1 množství splachování Krycí deska pro splachovací nádržky pod omítku Delta (UP1 a UP182), nerezová ocel kartáčovaná Použitie - Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro 1 množství splachování - Pro splachování Start/Stop - Materiál: nerezová ocel - Upevňovací rámeček - Tyčka tlačítka - Funkční díl Stop - Zajištění proti otočení - Souprava šroubů pro odolné upevnění proti vandalům - Pro Geberit splachovací nádržky pod omítku Delta 12 cm (UP1 a UP182) - Pro zakrytí servisního otvoru při oddáleném ovládání splachovacích nádržek pod omítku Geberit - Nevhodná k použití se splachovacími nádržkami Geberit Sigma 12 cm (UP3) pro ovládací tlačítka Alfa a Beta - Materiál: nerezová ocel - Upevňovací rámeček - Souprava šroubů pro odolné upevnění proti vandalům - Montážní příslušenství Krycí deska Ovládací tlačítko Delta15, nerezová ocel 9

10 Geberit Delta Ovládací tlačítka Přehled ovládacích tlačítek Delta Alpská bílá Pochromovaná matná Pochromovaná lesklá Delta11 Delta4 Delta21 Delta5 Delta15 1

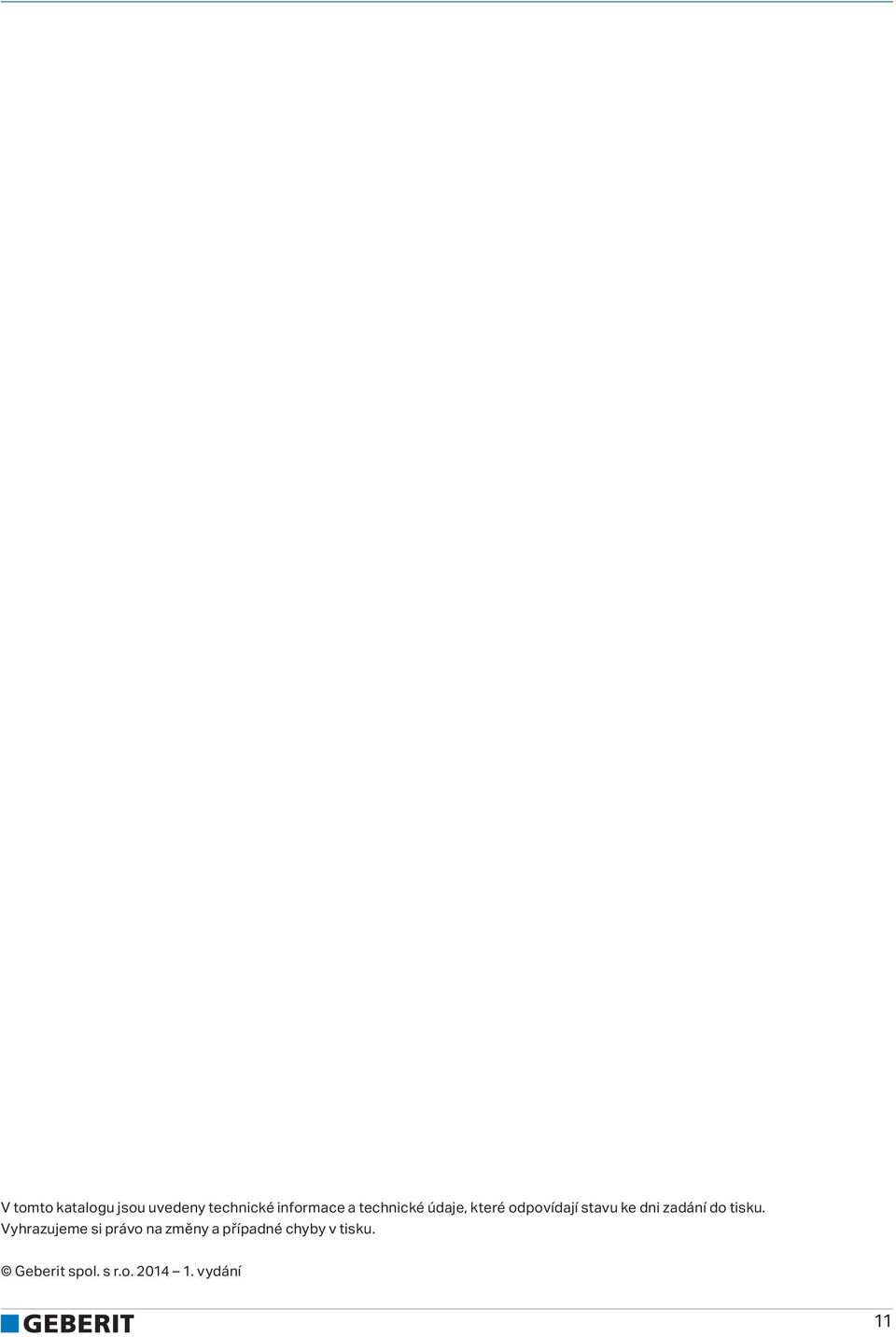

11 V tomto katalogu jsou uvedeny technické informace a technické údaje, které odpovídají stavu ke dni zadání do tisku. Vyhrazujeme si právo na změny a případné chyby v tisku. Geberit spol. s r.o vydání 11

12 Geberit spol. s r.o. Moravanská Brno T.: F.: sales.cz@geberit.com
