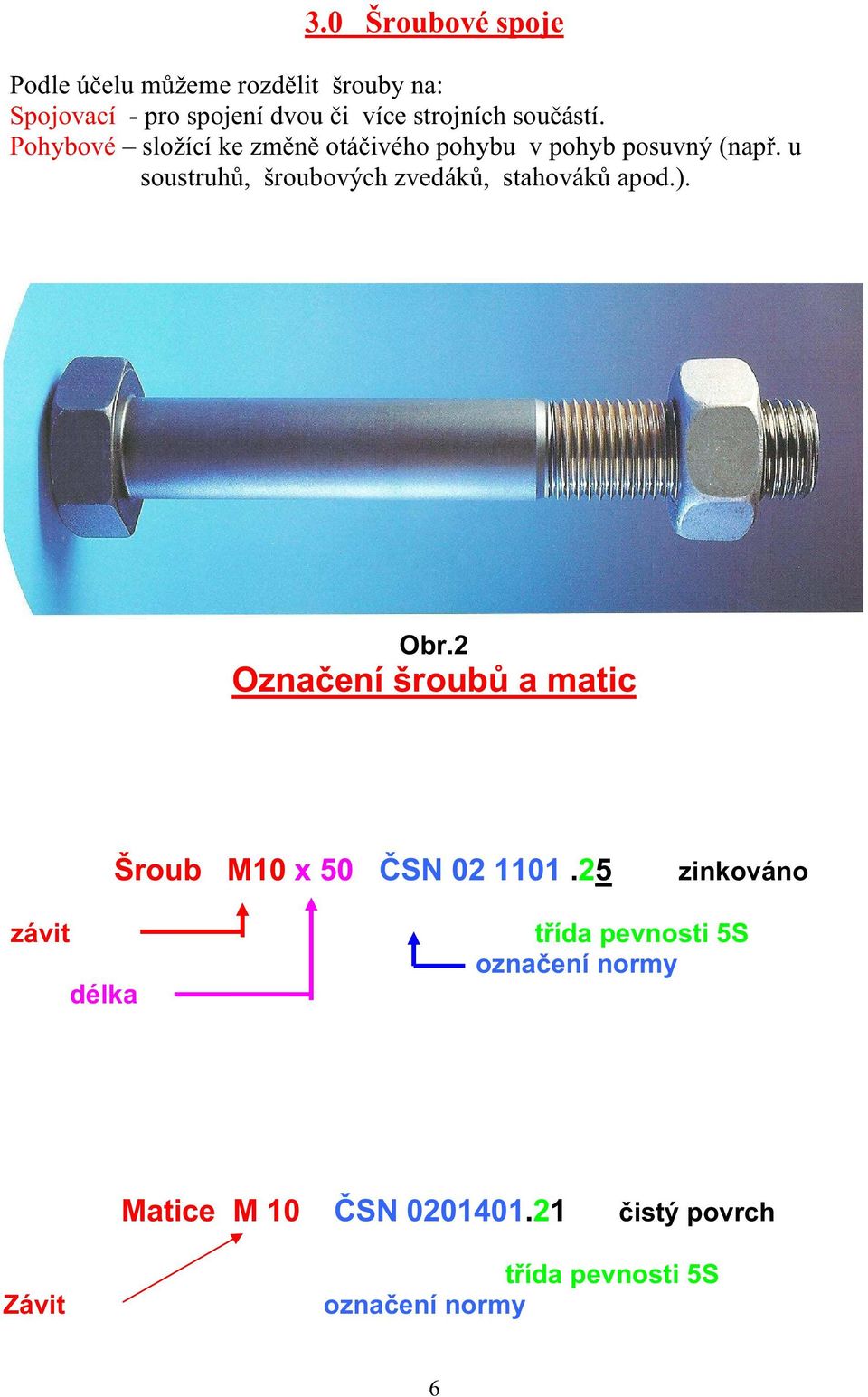

1 3.0 Šroubové spoje Podle úelu mžeme rozdlit šrouby na: Spojovací - pro spojení dvou i více strojních souástí. Pohybové složící ke zmn otáivého pohybu v pohyb posuvný (nap. u soustruh, šroubových zvedák, stahovák apod.). Obr.2 Oznaení šroub a matic Šroub M10 x 50 SN zinkováno závit délka tída pevnosti 5S oznaení normy Matice M 10 SN istý povrch Závit tída pevnosti 5S oznaení normy 6

u soustruh, šroubových zvedák, stahovák apod.). Obr.2 Oznaení šroub a matic Šroub M10 x 50 SN 02 1101.

2 Píklady šroub a matic výbr obr.3 7

3 píklady podložek výbr obr.4 Druhy závit oznaení jednodu chého závitu SN druh závitu obecn píklad Metrický závit s hrubou rozteí M d M Metrický závit s jemnou rozteí M d x P M 16 x 1, Metrický závit pro jemnou mechaniku M d x P M 50 x 0, Metrický závit pro souásti z plast M d x P M 24 x Whitworthv závit W d W ¾ Trubkový závit válcový G DN G ¾ Trubkový závit kuželový KG DN KG ½ Oblý závit Rd d Rd Pancéový závit P DN P Edisonv závit E d E Lichobžníkový závit rovnoramenný Tr d x P Tr 48 x Lichobžníkový závit S d x P S 48 x 12 nerovnoramenný Lichobžníkový závit nerovnoramenný zesílený 45 S d x P x 45 S 90 x 5 x 45 Tab.1 8

Metrický závit pro jemnou mechaniku M d x P M 50 x 0,75 01 4026 Metrický závit pro souásti z plast M d x P M 24 x 1 01 4030 Whitworthv závit W d W ¾ 01 4033 Trubkový závit válcový G DN G

4 Obr.5 Metrický závit obr.6 Whitworthv závit obr.7 závit oblý obr.8 závit lichobžníkový rovnoramenný Oznaení šroub se zaruenými mechanickými vlastnostmi Oznaení σ pt (N.mm -2 ) σ kt (N.mm -2 ) 4A D S D S E G G K Tab.2 9

vlastnostmi Oznaení σ pt (N.mm -2 ) σ kt (N.

5 Zajištní šroub a matic Obr.9 Zajištní šroubového spoje pomocí pružné podložky Obr.10 Zajištní korunové matice závlakou obr.11 obr.12 obr.11 Zajištní šroubového spoje pomocí kontramatky obr.12 Zajištní šroubového spoje tením závit matice a šroubu pomocí speciáln upravené matice 10

6 obr. 13 obr. 14 obr.13 Zajištní šroubového spoje pomocí podložky s jazýkem obr.14 Zajištní šroubového spoje pomocí deformaní podložky pro dv matice 4.0 Píklad konstrukce šroubového spoje Navrhnte a nakreslete šroubové spojení dvou souástí podle obr., které jsou zhotoveny z ploché tye tažené za studena. Ty 40 x 10 SN Ke spojení použijte dvou pesných šroub se šestihrannou hlavou M10 SN Dáno: a = 10 mm b = 40 mm obr.15 11

0 Píklad konstrukce šroubového spoje Navrhnte a nakreslete šroubové spojení dvou souástí podle obr.

7 Návod k ešení Z SN uríme podle velkého prmru závitu šroubu prmr vrtané díry d 1. Tento prmr byl zvolen pro stední adu. d 1 = 11,0 mm obr.16 Z SN pro M 10 uríme rozte vrtaných dr. Rozte je závislá na prostoru, který je nutný pro použití otevených klí na šestihrany hlav šroub nebo matic obr. obr.17 s = 17 mm ureno pro M10 podle SN s = 34 mm s rozmr šestihranu hlavy šroubu 12

16 Z SN 230605 pro M 10 uríme rozte vrtaných dr.

8 Pro pojištní šroubového spojení proti uvolnní použijeme pružné podložky. Podložka 10 SN d = 10,2 mm D = 15,2 mm t = 2,5 mm h = 5,0 mm obr.18 Ke šroubu M 10 zvolíme pesnou šestihrannou matici. Matice M 10 x 1 SN m = 8,0 mm s = 17 mm e = 19,6 mm obr.19 Uríme délku šroubu l podle následujícího vztahu l = 2 a + h + m + 2 p kde: a tlouška ploché tye h tlouška pružné podložky v nezatíženém stavu m šíka matice p stoupání závitu šroubu l = = 35 mm Vypoítaná délka šroub souhlasí s doporuenými délkami šroub podle SN

Matice M 10 x 1 SN 021401 m = 8,0 mm s = 17 mm e = 19,6 mm obr.

9 Šroub M10x35 SN l = 35 mm b = 26 mm k = 7 mm s = 17 mm e = 19,6 mm obr.20 Nakreslíme navržené spojení v mítku, obr obr.21 1,2 ploché souásti, 3 šroub, 4 pružná podložka, 5 matice 14

20 Nakreslíme navržené spojení v mítku, obr. 1.6.

10 Navrhnte a nakreslete šroubové spojení dvou ocelových souástí 1, 2 pomocí dvou závrtných šroub M 8 SN Dáno: a = 8 mm obr.22 Návod k ešení Z SN uríme pro šroub M 8 prmr vrtané díry d 1 do souásti 1. Zvolíme stední adu. d 1 = 9,5 mm obr.23 Podle SN uríme pro M 8 rozte vrtaných dr. Obr s = 14 mm ureno pro M8 podle SN s = 28 mm s rozmr šestihranu matice Podle SN navrhneme délku ezaného závitu v ocelové souásti 2. Obr l 1 = 13 mm, b 1 = 8 mm obr.24 15

d 1 = 9,5 mm obr.23 Podle SN 230605 uríme pro M 8

11 Pro zajištní šroubového spojení proti uvolnní použijeme pružné podložky. Podložka 8 SN d = 8,2 mm D = 12,2 mm t = 2,0 mm h = 4,0 mm. obr.25 Ke šroubu M 8 zvolíme pesnou šestihrannou matici. Matice M 8 x 1 SN m = 6,0 mm s = 14 mm e = 16,2 mm obr.26 Uríme délku šroubu l podle následujícího vztahu l = a + h + m + 2 p kde: a výška souásti l h tlouška pružné podložky v nezatíženém stavu m šíka matice p stoupání závitu šroubu l = = 20 mm Vypotená délka šroubu l s doporuenou délkou šroub podle SN souhlasí. 16

Matice M 8 x 1 SN 021401 m = 6,0 mm s = 14 mm e = 16,2 mm obr.

12 Šroub M 8x20 SN l = 20 mm b = 18 mm b 1 = 8 mm obr.27 Nakreslíme navržené spojení v mítku, obr.28 obr.28 1,2 spojované souásti, 3 závrtný šroub, 4 matice, 5 pružná podložka 17

13 Píklady dalších šroubových spojení Obr.29 Šroubové spojení dvou souástí pomocí pesného šroubu s válcovou hlavousn Obr.30 Šroubové spojení dvou souástí pomocí Zápustného šroubu SC Obr. 31 Šroubové spojení dvou souástí pomocí Pesného šroubu s plkulatou hlavou SN

14 Obr.32 Šroubové spojení souástí 2 - T-drážk 14 H8 SN ) Obr.33 Šroubové spoje ve stavb ocelových konstrukcí pipevnní U nosníku: Obr. 34 Penos síly kolmo k ose šroubu lícovaným šroubem 19

15 Píklady spojovacích šroub z technické praxe obr.35 upevnní šroub svaováním Obr.36 Vybrané šrouby 20

16 obr.37 speciální deformaní matice obr. 38 postup pi montáži deformaní matice 21

17 Renovace poškozených závit pomocí vložek Helicoil Obr.39 závitové složky Helicoil 22

18 Obr.40 závitové složky Helicoil 23

19 obr.41 Závitové vložky Helicoil 24

20 obr.42 Šroub nastavitelné stojny lešení s pohybovým šroubem Obr.43 ást lešení se stojnami s pohybovým šroubem 25
