Charakteristické souvrství izolačního povlaku systému FATRAFOL-H včetně provedených spojů

Transkript

1 Obr. : Charakteristické souvrství izolačního povlaku systému FATRAFOL-H včetně provedených spojů pojistná zálivka Z-0 betonová mazanina

2 Obr. a: Ukončení svislé izolace pod pohledovou ochrannou vrstvou poplastovaný plech pojistná zálivka Z-0 kotvící prvek zdivo pohledová ochranná vrstva

3 Obr. b: Ukončení svislé izolace pod omítkou poplastovaný plech 7 polyuretanový tmel 9 fixační mřížka kotvící prvek 7 povrchová úprava stěny beton

4 Obr. : Dotěsnění vnitřních koutů a zákoutí. Příprava přířezu fólie 500 mm 500 mm. Vložení přířezu do koutu. Dotěsnění prostorovými tvarovkami dotěsňující tvarovka KUŽEL druh 0 dotěsňující tvarovka VLNOVEC druh

5 Obr. 4: Dotěsnění vnějších koutů a nároží. Příprava přířezu fólie 500 mm 500 mm. Vložení přířezu na nároží. Dotěsnění prostorovými tvarovkami dotěsňující tvarovka KUŽEL druh 0 dotěsňující tvarovka VLNOVEC druh

6 Obr. 5a: Etapové napojení svislé izolace na vodorovnou - I. etapa min. 00 min. 50 Obr. 5b: Etapové napojení svislé izolace na vodorovnou - II. etapa 6 5 pojistná zálivka Z-0 5 sypaná zemina 6 zdivo ochranný cementový potěr Poznámka: ve výkopu musí zůstat manipulační prostor

7 Obr. 6a: Přechod z vodorovné izolace na svislou s montážním přikotvením pojistná zálivka Z-0 kotvící prvek

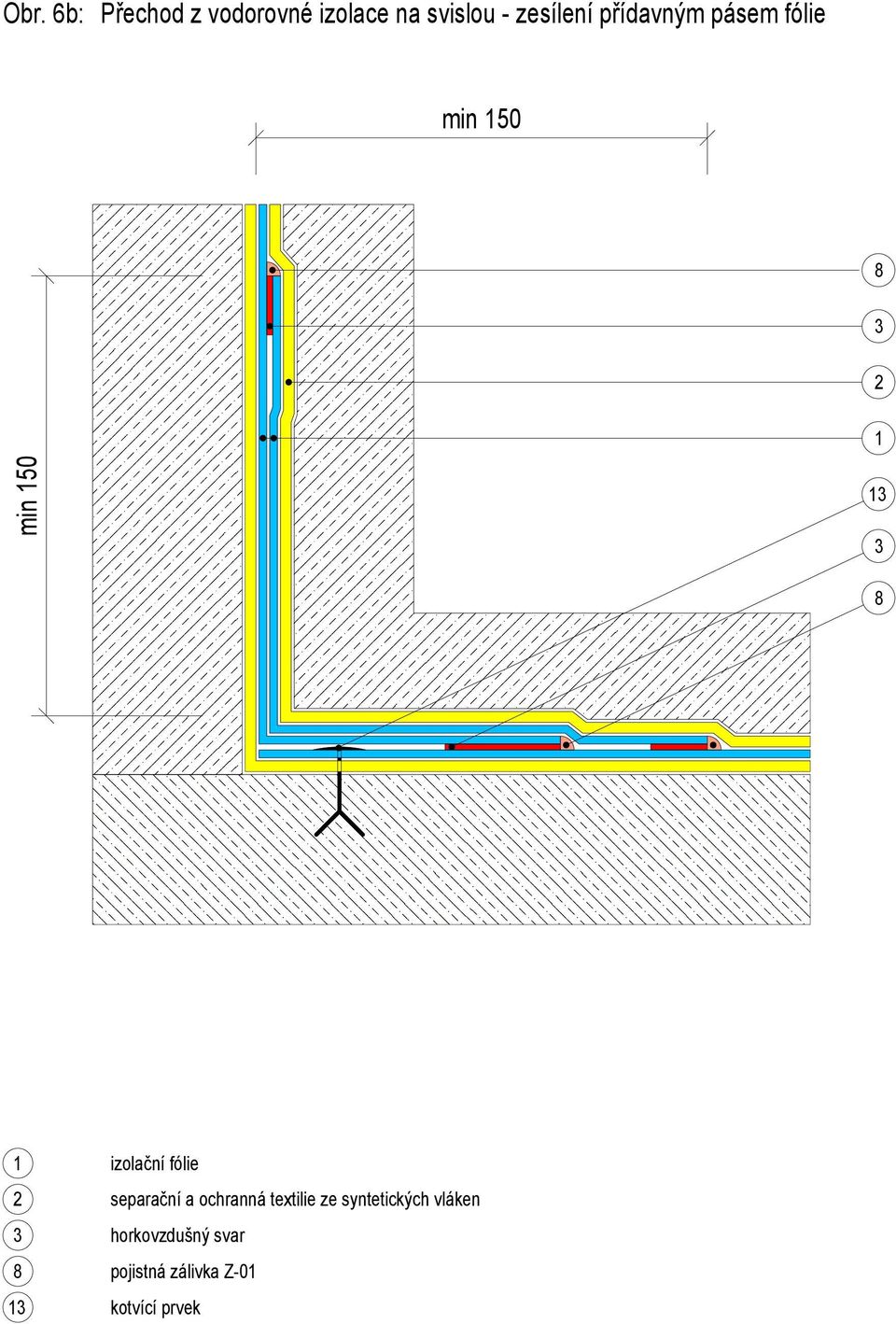

8 Obr. 6b: Přechod z vodorovné izolace na svislou - zesílení přídavným pásem fólie min 50 min 50 pojistná zálivka Z-0 kotvící prvek

9 Obr. 7a: Etapové napojení svislé izolace na vodorovnou izolaci stropní konstrukce - I. etapa kotvící prvek - dočasné ukotvení sypaná zemina zdivo

10 Obr. 7b: Etapové napojení svislé izolace na vodorovnou izolaci stropní konstrukce - II. etapa pojistná zálivka Z-0 sypaná zemina zdivo

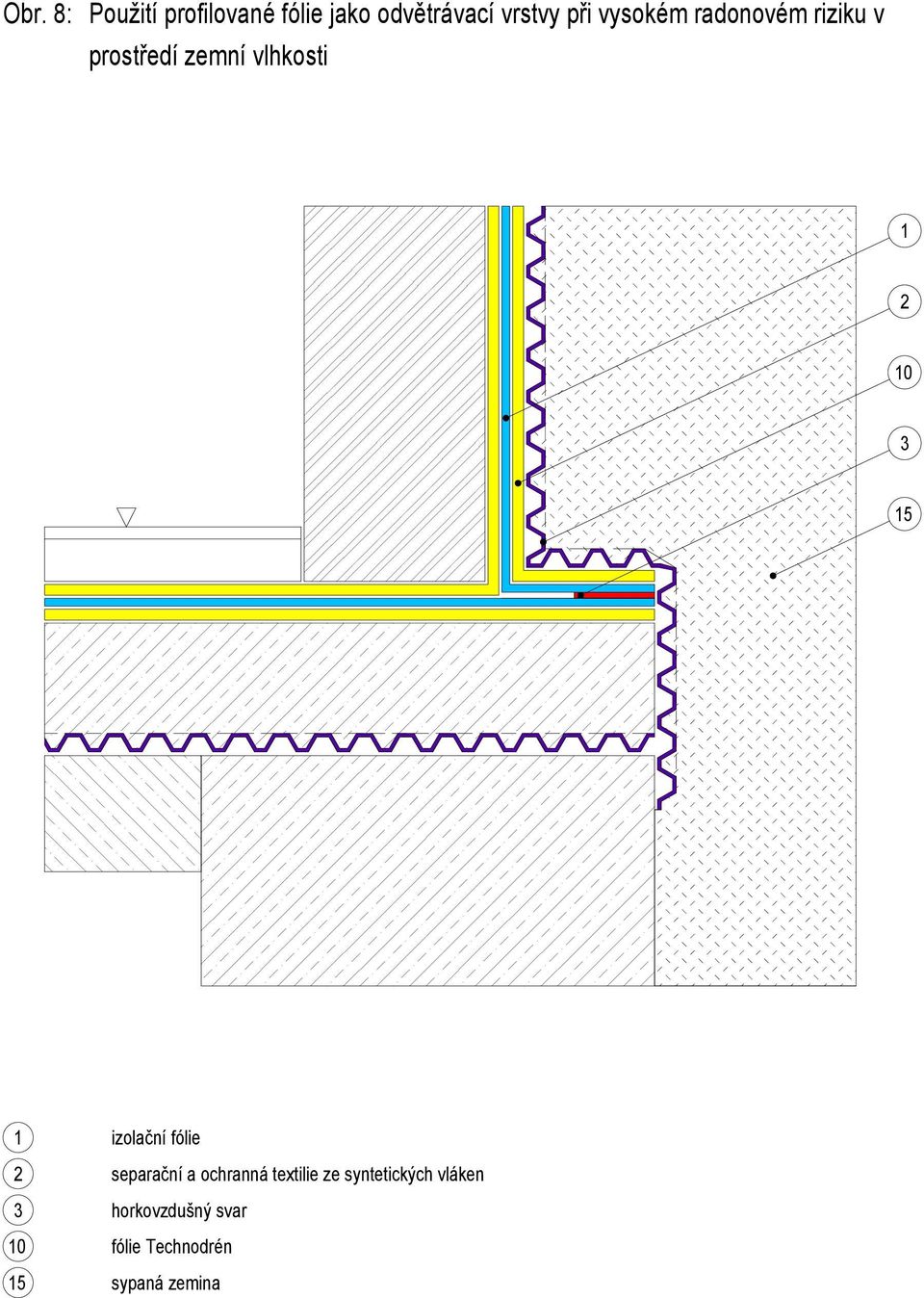

11 Obr. : Použití profilované fólie jako odvětrávací vrstvy při vysokém radonovém riziku v prostředí zemní vlhkosti fólie Technodrén sypaná zemina

12 Obr. 9: Použití profilované fólie jako mechanické ochrany a drenážní vrstvy fólie Technodrén drenážní trubka 5 sypaná zemina drenážní kamenivo rostlý terén

13 Obr. 0: Utěsnění trubních prostupů izolačním povlakem s plášťovou troubou 7 M min 0 rozteč šroubů min.0 max.50 7 polyuretanový tmel pojistná zálivka Z-0

14 Obr. : Utěsnění trubních prostupů s pevnou a volnou přírubou 7 M min 0 rozteč šroubů min.0 max.50 7 polyuretanový tmel pojistná zálivka Z-0

15 Obr. a: Řešení prostupu potrubí z materiálu svařitelného s izolační fólií 5 5 ocelová stahovací páska pojistná zálivka Z-0

16 Obr. b: Řešení prostupu potrubí z ostatních materiálů nesvařitelných s izolační fólií ocelová stahovací páska 6 ocel, litina 7 polyuretanový tmel pojistná zálivka Z-0

17 Obr. a: Úpravy izolace v rovině dilatační spáry - vyplněná spára s pohyby do 0 mm min Obr. b: Úpravy izolace v rovině dilatační spáry - nevyplněná spára s pohyby do 0 mm min 400 min 50 6a 9 4 6a zkosené hrany 6a deska HDPE min tl. 5 mm pojistná zálivka Z-0 kotvící prvek 9 tepelně izolační desky z lehčených plastů 4 ochranná fólie z PE

18 Obr. c: Úpravy izolace v rovině dilatační spáry - spára s pohybem nad 0 mm min Obr. d: Úpravy izolace v rovině dilatační spáry - spára s pohybem nad 0 mm min pojistná zálivka Z-0 profil Novoplast 6 č.h tepelně izolační desky z lehčených plastů 4 ochranná fólie z PE

19 Obr. 4: Napojení izolačního povlaku na kovovou konstrukci pomocí pásnice polyuretanový tmel pojistná zálivka Z-0

20 Obr. 5a: Opracování výztuže - izolace proti zemní vlhkosti 6 7 Obr. 5b: Opracování výztuže - izolace proti vodě prosakující nebo stékající ocelová stahovací páska ocelový výztužný prut polyuretanový tmel pojistná zálivka Z-0 ochranný cementový potěr

21 Obr. 6a: Ukončení izolace fólií Technodrén na stěně ukončovací lištou fólie Technodrén 05 4 kotevní prvek v kvalitě dle druhu podkladní konstrukce ukončující profil omítky 7 povrchová úprava 5 odvětrávací lišta PVC dr těsnící podložka

22 Obr. 6b: Ukončení izolace fólií Technodrén na lehkém obvodovém plášti polyuretanový tmel 0 fólie Technodrén 05 7 kotevní prvek v kvalitě dle druhu podkladní konstrukce obkladová pohledová deska 5 odvětrávací lišta PVC dr těsnící podložka 7 sendvičový obvodový panel

23 Obr. 7: Opracování světlíku na suterénním zdivu - detail "anglického dvorku" poplastovaný plech 7 polyuretanový tmel pojistná zálivka Z-0 kotevní prvek 9 extrudovaný polystyren - desky anglický dvorek - světlík
