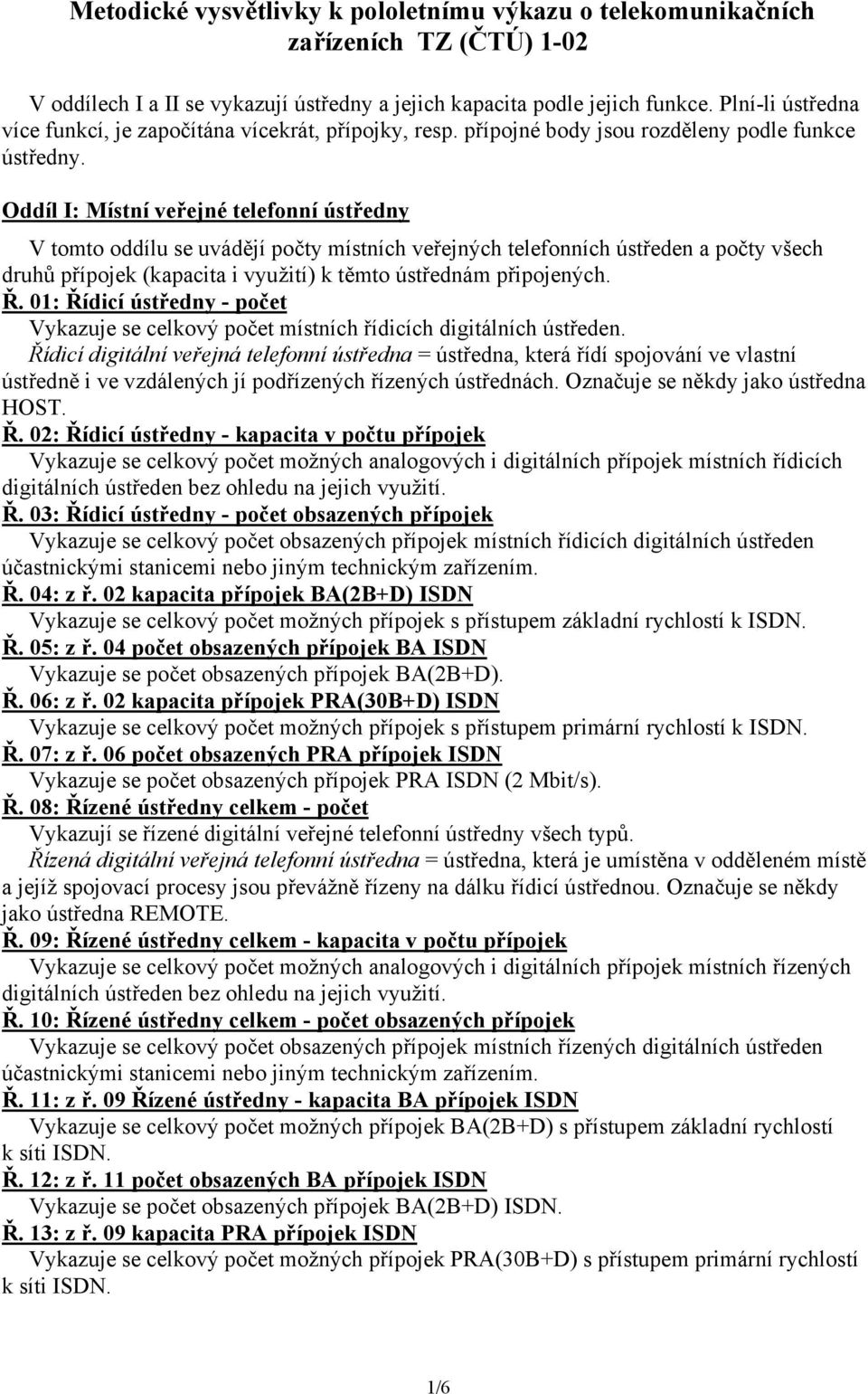

1 Metodické vysvětlivky k pololetnímu výkazu o telekomunikačních zařízeních TZ (ČTÚ) 1-02 V oddílech I a II se vykazují ústředny a jejich kapacita podle jejich funkce. Plní-li ústředna více funkcí, je započítána vícekrát, přípojky, resp. přípojné body jsou rozděleny podle funkce ústředny. Oddíl I: Místní veřejné telefonní ústředny V tomto oddílu se uvádějí počty místních veřejných telefonních ústředen a počty všech druhů přípojek (kapacita i využití) k těmto ústřednám připojených. Ř. 01: Řídicí ústředny - počet Vykazuje se celkový počet místních řídicích digitálních ústředen. Řídicí digitální veřejná telefonní ústředna = ústředna, která řídí spojování ve vlastní ústředně i ve vzdálených jí podřízených řízených ústřednách. Označuje se někdy jako ústředna HOST. Ř. 02: Řídicí ústředny - kapacita v počtu přípojek Vykazuje se celkový počet možných analogových i digitálních přípojek místních řídicích digitálních ústředen bez ohledu na jejich využití. Ř. 03: Řídicí ústředny - počet obsazených přípojek Vykazuje se celkový počet obsazených přípojek místních řídicích digitálních ústředen účastnickými stanicemi nebo jiným technickým zařízením. Ř. 04: z ř. 02 kapacita přípojek BA(2B+D) ISDN Vykazuje se celkový počet možných přípojek s přístupem základní rychlostí k ISDN. Ř. 05: z ř. 04 počet obsazených přípojek BA ISDN Vykazuje se počet obsazených přípojek BA(2B+D). Ř. 06: z ř. 02 kapacita přípojek PRA(30B+D) ISDN Vykazuje se celkový počet možných přípojek s přístupem primární rychlostí k ISDN. Ř. 07: z ř. 06 počet obsazených PRA přípojek ISDN Vykazuje se počet obsazených přípojek PRA ISDN (2 Mbit/s). Ř. 08: Řízené ústředny celkem - počet Vykazují se řízené digitální veřejné telefonní ústředny všech typů. Řízená digitální veřejná telefonní ústředna = ústředna, která je umístěna v odděleném místě a jejíž spojovací procesy jsou převážně řízeny na dálku řídicí ústřednou. Označuje se někdy jako ústředna REMOTE. Ř. 09: Řízené ústředny celkem - kapacita v počtu přípojek Vykazuje se celkový počet možných analogových i digitálních přípojek místních řízených digitálních ústředen bez ohledu na jejich využití. Ř. 10: Řízené ústředny celkem - počet obsazených přípojek Vykazuje se celkový počet obsazených přípojek místních řízených digitálních ústředen účastnickými stanicemi nebo jiným technickým zařízením. Ř. 11: z ř. 09 Řízené ústředny - kapacita BA přípojek ISDN Vykazuje se celkový počet možných přípojek BA(2B+D) s přístupem základní rychlostí k síti ISDN. Ř. 12: z ř. 11 počet obsazených BA přípojek ISDN Vykazuje se počet obsazených přípojek BA(2B+D) ISDN. Ř. 13: z ř. 09 kapacita PRA přípojek ISDN Vykazuje se celkový počet možných přípojek PRA(30B+D) s přístupem primární rychlostí k síti ISDN. 1/6

2 Ř. 14: z ř. 13 počet obsazených PRA přípojek ISDN Vykazuje se počet obsazených přípojek PRA(30B+D) ISDN. Oddíl II: Tranzitní a mezinárodní telefonní ústředny Tranzitní telefonní ústředna = telefonní ústředna, spojující vzájemně telefonní obvody téže tranzitní oblasti a ve spolupráci s jinou tranzitní ústřednou různých tranzitních oblastí. Mezinárodní telefonní ústředna = telefonní ústředna pro spojování mezinárodních telefonních okruhů s okruhy národní telefonní sítě a mezinárodních okruhů navzájem. Ř. 01: Počet manuálních pracovišť automatických tranzitních a mezinárodních ústředen Vykazuje se počet všech spojovatelských manuálních pracovišť na automatických ústřednách sloužících pro poloautomatický telefonní styk. Ř. 02: Tranzitní ústředny - počet Vykazuje se počet tranzitních ústředen (i když je tranzitní ústředna společná s mezinárodní ústřednou). Ř. 03: Tranzitní ústředny - kapacita v počtu přípojných bodů Vykazuje se kapacita v počtu přípojných bodů (portů 2 Mbit/s) v tranzitních ústřednách. Ř. 04: Tranzitní ústředny - počet obsazených přípojných bodů Vykazuje se skutečný počet obsazených přípojných bodů (portů 2 Mbit/s) v tranzitních ústřednách. Ř. 05: Mezinárodní ústředny - počet Vykazuje se počet mezinárodních ústředen (a to i v případě, že je mezinárodní ústředna společná s tranzitní ústřednou). Ř. 06: Mezinárodní ústředny - kapacita v počtu přípojných bodů Vykazuje se celkový počet přípojných bodů (portů 2 Mbit/s) mezinárodních ústředen pro připojení mezinárodních okruhů bez ohledu na jejich využití. Ř. 07: Mezinárodní ústředny - počet obsazených přípojných bodů Vykazuje se skutečný počet obsazených přípojných bodů (portů 2 Mbit/s) v mezinárodních ústřednách. Oddíl III: Stáří místních veřejných telefonních ústředen V oddílu se vykazují údaje o kapacitě veřejných telefonních ústředen podle jejich věkové struktury. Sl. 1 až 5 - vykazují se počty k poslednímu dni sledovaného období (tj. k 30.6., resp ) v členění podle stáří přípojek, a to do 5 let, nad 5 let do 10 let, nad 10 let do 15 let, nad 15 let do 20 let a nad 20 let od uvedení do provozu. Ř. 01: Kapacita veřejných ústředen v přípojkách v členění podle stáří Vykazuje se počet všech přípojek veřejných telefonních ústředen v členění podle stáří ústředen od uvedení ústředny do provozu. Oddíl IV: Pobočkové telefonní ústředny Ř. 01: Počet pobočkových telefonních ústředen Vykazuje se celkový počet pobočkových ústředen všech typů, připojených na veřejnou telefonní síť, v majetku jednotlivých provozovatelů. Pobočková ústředna = spojovací zařízení, umožňující propojování vedlejších stanic mezi sebou navzájem a s veřejnou telefonní sítí. Ř. 02: Počet pobočkových ústředen s provolením Vykazují se pobočkové telefonní ústředny, které umožňují provolení. Ř. 03: Počet pobočkových ústředen se službami ISDN Vykazují se digitální pobočkové telefonní ústředny, které umožňují zřídit stanice ISDN. 2/6

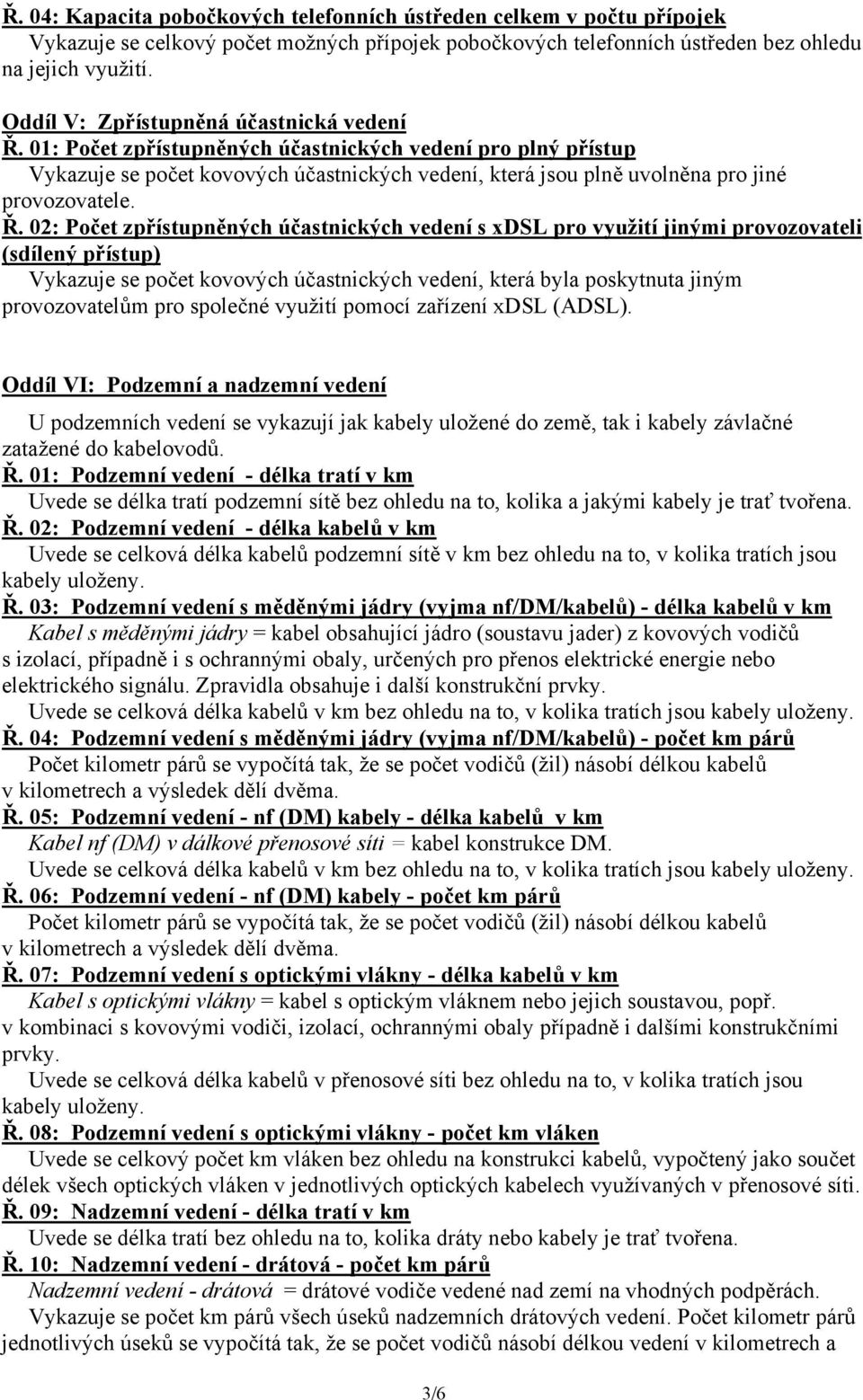

3 Ř. 04: Kapacita pobočkových telefonních ústředen celkem v počtu přípojek Vykazuje se celkový počet možných přípojek pobočkových telefonních ústředen bez ohledu na jejich využití. Oddíl V: Zpřístupněná účastnická vedení Ř. 01: Počet zpřístupněných účastnických vedení pro plný přístup Vykazuje se počet kovových účastnických vedení, která jsou plně uvolněna pro jiné provozovatele. Ř. 02: Počet zpřístupněných účastnických vedení s xdsl pro využití jinými provozovateli (sdílený přístup) Vykazuje se počet kovových účastnických vedení, která byla poskytnuta jiným provozovatelům pro společné využití pomocí zařízení xdsl (ADSL). Oddíl VI: Podzemní a nadzemní vedení U podzemních vedení se vykazují jak kabely uložené do země, tak i kabely závlačné zatažené do kabelovodů. Ř. 01: Podzemní vedení - délka tratí v km Uvede se délka tratí podzemní sítě bez ohledu na to, kolika a jakými kabely je trať tvořena. Ř. 02: Podzemní vedení - délka kabelů v km Uvede se celková délka kabelů podzemní sítě v km bez ohledu na to, v kolika tratích jsou kabely uloženy. Ř. 03: Podzemní vedení s měděnými jádry (vyjma nf/dm/kabelů) - délka kabelů v km Kabel s měděnými jádry = kabel obsahující jádro (soustavu jader) z kovových vodičů s izolací, případně i s ochrannými obaly, určených pro přenos elektrické energie nebo elektrického signálu. Zpravidla obsahuje i další konstrukční prvky. Uvede se celková délka kabelů v km bez ohledu na to, v kolika tratích jsou kabely uloženy. Ř. 04: Podzemní vedení s měděnými jádry (vyjma nf/dm/kabelů) - počet km párů Počet kilometr párů se vypočítá tak, že se počet vodičů (žil) násobí délkou kabelů v kilometrech a výsledek dělí dvěma. Ř. 05: Podzemní vedení - nf (DM) kabely - délka kabelů v km Kabel nf (DM) v dálkové přenosové síti = kabel konstrukce DM. Uvede se celková délka kabelů v km bez ohledu na to, v kolika tratích jsou kabely uloženy. Ř. 06: Podzemní vedení - nf (DM) kabely - počet km párů Počet kilometr párů se vypočítá tak, že se počet vodičů (žil) násobí délkou kabelů v kilometrech a výsledek dělí dvěma. Ř. 07: Podzemní vedení s optickými vlákny - délka kabelů v km Kabel s optickými vlákny = kabel s optickým vláknem nebo jejich soustavou, popř. v kombinaci s kovovými vodiči, izolací, ochrannými obaly případně i dalšími konstrukčními prvky. Uvede se celková délka kabelů v přenosové síti bez ohledu na to, v kolika tratích jsou kabely uloženy. Ř. 08: Podzemní vedení s optickými vlákny - počet km vláken Uvede se celkový počet km vláken bez ohledu na konstrukci kabelů, vypočtený jako součet délek všech optických vláken v jednotlivých optických kabelech využívaných v přenosové síti. Ř. 09: Nadzemní vedení - délka tratí v km Uvede se délka tratí bez ohledu na to, kolika dráty nebo kabely je trať tvořena. Ř. 10: Nadzemní vedení - drátová - počet km párů Nadzemní vedení - drátová = drátové vodiče vedené nad zemí na vhodných podpěrách. Vykazuje se počet km párů všech úseků nadzemních drátových vedení. Počet kilometr párů jednotlivých úseků se vypočítá tak, že se počet vodičů násobí délkou vedení v kilometrech a 3/6

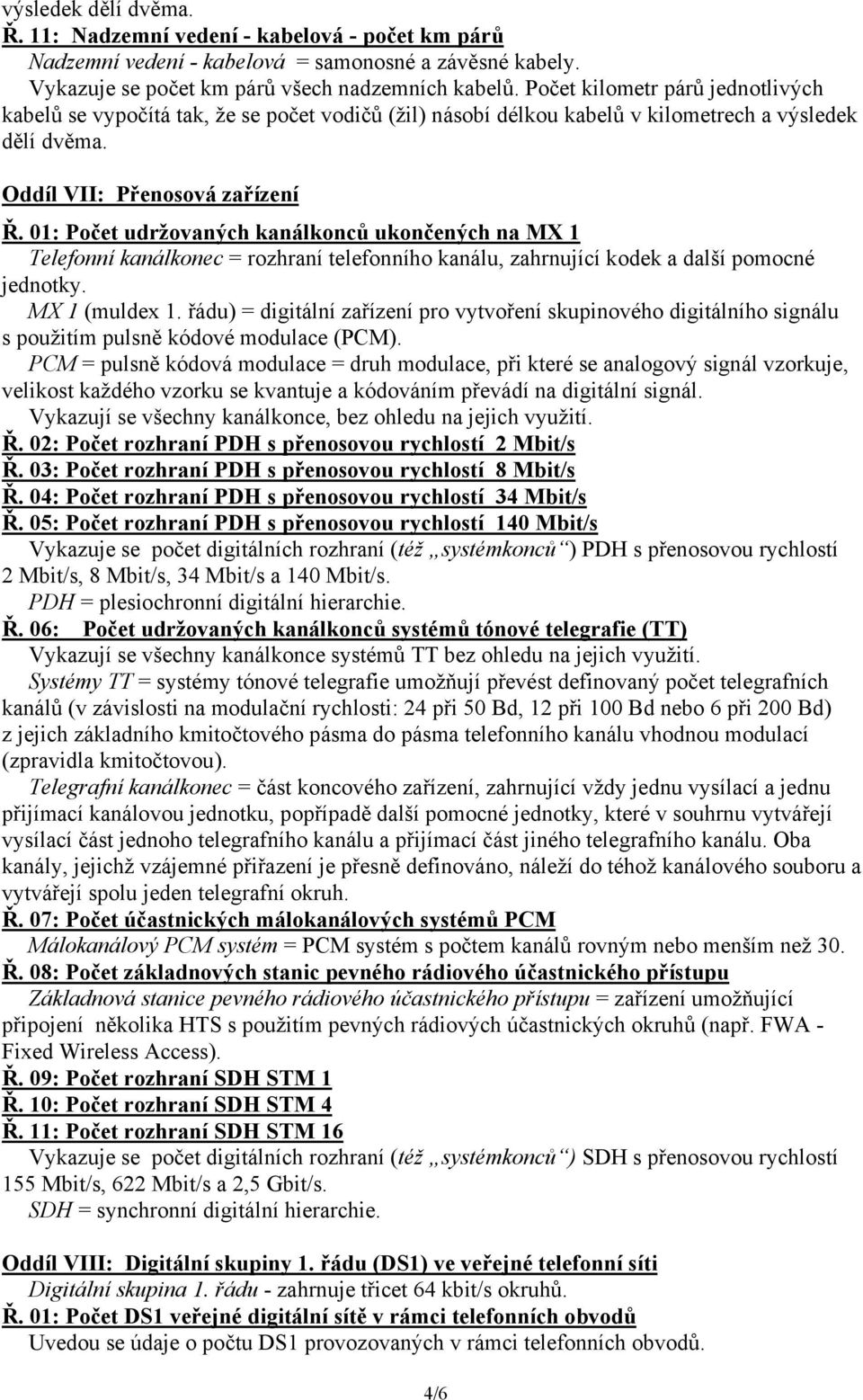

4 výsledek dělí dvěma. Ř. 11: Nadzemní vedení - kabelová - počet km párů Nadzemní vedení - kabelová = samonosné a závěsné kabely. Vykazuje se počet km párů všech nadzemních kabelů. Počet kilometr párů jednotlivých kabelů se vypočítá tak, že se počet vodičů (žil) násobí délkou kabelů v kilometrech a výsledek dělí dvěma. Oddíl VII: Přenosová zařízení Ř. 01: Počet udržovaných kanálkonců ukončených na MX 1 Telefonní kanálkonec = rozhraní telefonního kanálu, zahrnující kodek a další pomocné jednotky. MX 1 (muldex 1. řádu) = digitální zařízení pro vytvoření skupinového digitálního signálu s použitím pulsně kódové modulace (PCM). PCM = pulsně kódová modulace = druh modulace, při které se analogový signál vzorkuje, velikost každého vzorku se kvantuje a kódováním převádí na digitální signál. Vykazují se všechny kanálkonce, bez ohledu na jejich využití. Ř. 02: Počet rozhraní PDH s přenosovou rychlostí 2 Mbit/s Ř. 03: Počet rozhraní PDH s přenosovou rychlostí 8 Mbit/s Ř. 04: Počet rozhraní PDH s přenosovou rychlostí 34 Mbit/s Ř. 05: Počet rozhraní PDH s přenosovou rychlostí 140 Mbit/s Vykazuje se počet digitálních rozhraní (též systémkonců ) PDH s přenosovou rychlostí 2 Mbit/s, 8 Mbit/s, 34 Mbit/s a 140 Mbit/s. PDH = plesiochronní digitální hierarchie. Ř. 06: Počet udržovaných kanálkonců systémů tónové telegrafie (TT) Vykazují se všechny kanálkonce systémů TT bez ohledu na jejich využití. Systémy TT = systémy tónové telegrafie umožňují převést definovaný počet telegrafních kanálů (v závislosti na modulační rychlosti: 24 při 50 Bd, 12 při 100 Bd nebo 6 při 200 Bd) z jejich základního kmitočtového pásma do pásma telefonního kanálu vhodnou modulací (zpravidla kmitočtovou). Telegrafní kanálkonec = část koncového zařízení, zahrnující vždy jednu vysílací a jednu přijímací kanálovou jednotku, popřípadě další pomocné jednotky, které v souhrnu vytvářejí vysílací část jednoho telegrafního kanálu a přijímací část jiného telegrafního kanálu. Oba kanály, jejichž vzájemné přiřazení je přesně definováno, náleží do téhož kanálového souboru a vytvářejí spolu jeden telegrafní okruh. Ř. 07: Počet účastnických málokanálových systémů PCM Málokanálový PCM systém = PCM systém s počtem kanálů rovným nebo menším než 30. Ř. 08: Počet základnových stanic pevného rádiového účastnického přístupu Základnová stanice pevného rádiového účastnického přístupu = zařízení umožňující připojení několika HTS s použitím pevných rádiových účastnických okruhů (např. FWA - Fixed Wireless Access). Ř. 09: Počet rozhraní SDH STM 1 Ř. 10: Počet rozhraní SDH STM 4 Ř. 11: Počet rozhraní SDH STM 16 Vykazuje se počet digitálních rozhraní (též systémkonců ) SDH s přenosovou rychlostí 155 Mbit/s, 622 Mbit/s a 2,5 Gbit/s. SDH = synchronní digitální hierarchie. Oddíl VIII: Digitální skupiny 1. řádu (DS1) ve veřejné telefonní síti Digitální skupina 1. řádu - zahrnuje třicet 64 kbit/s okruhů. Ř. 01: Počet DS1 veřejné digitální sítě v rámci telefonních obvodů Uvedou se údaje o počtu DS1 provozovaných v rámci telefonních obvodů. 4/6

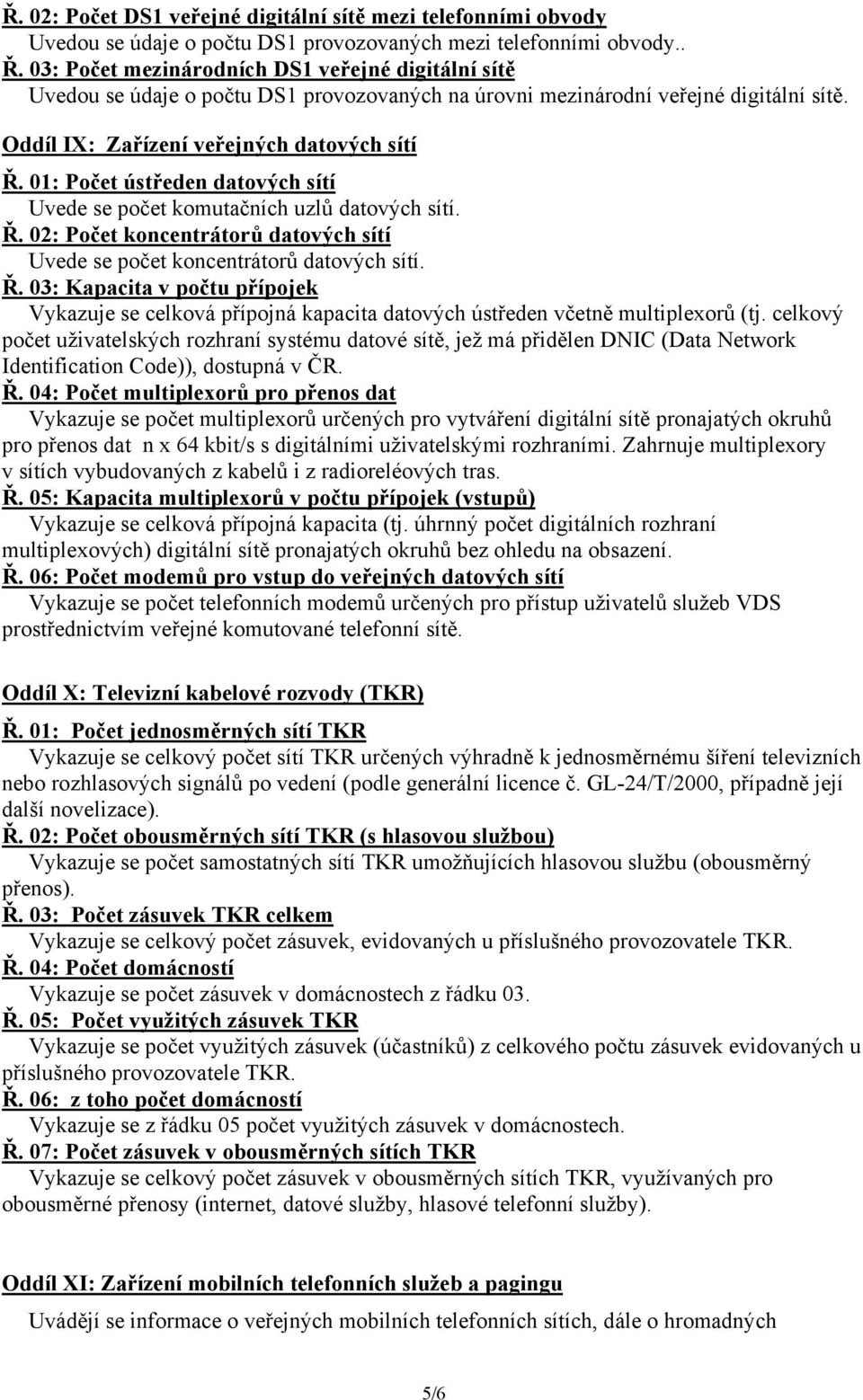

5 Ř. 02: Počet DS1 veřejné digitální sítě mezi telefonními obvody Uvedou se údaje o počtu DS1 provozovaných mezi telefonními obvody.. Ř. 03: Počet mezinárodních DS1 veřejné digitální sítě Uvedou se údaje o počtu DS1 provozovaných na úrovni mezinárodní veřejné digitální sítě. Oddíl IX: Zařízení veřejných datových sítí Ř. 01: Počet ústředen datových sítí Uvede se počet komutačních uzlů datových sítí. Ř. 02: Počet koncentrátorů datových sítí Uvede se počet koncentrátorů datových sítí. Ř. 03: Kapacita v počtu přípojek Vykazuje se celková přípojná kapacita datových ústředen včetně multiplexorů (tj. celkový počet uživatelských rozhraní systému datové sítě, jež má přidělen DNIC (Data Network Identification Code)), dostupná v ČR. Ř. 04: Počet multiplexorů pro přenos dat Vykazuje se počet multiplexorů určených pro vytváření digitální sítě pronajatých okruhů pro přenos dat n x 64 kbit/s s digitálními uživatelskými rozhraními. Zahrnuje multiplexory v sítích vybudovaných z kabelů i z radioreléových tras. Ř. 05: Kapacita multiplexorů v počtu přípojek (vstupů) Vykazuje se celková přípojná kapacita (tj. úhrnný počet digitálních rozhraní multiplexových) digitální sítě pronajatých okruhů bez ohledu na obsazení. Ř. 06: Počet modemů pro vstup do veřejných datových sítí Vykazuje se počet telefonních modemů určených pro přístup uživatelů služeb VDS prostřednictvím veřejné komutované telefonní sítě. Oddíl X: Televizní kabelové rozvody (TKR) Ř. 01: Počet jednosměrných sítí TKR Vykazuje se celkový počet sítí TKR určených výhradně k jednosměrnému šíření televizních nebo rozhlasových signálů po vedení (podle generální licence č. GL-24/T/2000, případně její další novelizace). Ř. 02: Počet obousměrných sítí TKR (s hlasovou službou) Vykazuje se počet samostatných sítí TKR umožňujících hlasovou službu (obousměrný přenos). Ř. 03: Počet zásuvek TKR celkem Vykazuje se celkový počet zásuvek, evidovaných u příslušného provozovatele TKR. Ř. 04: Počet domácností Vykazuje se počet zásuvek v domácnostech z řádku 03. Ř. 05: Počet využitých zásuvek TKR Vykazuje se počet využitých zásuvek (účastníků) z celkového počtu zásuvek evidovaných u příslušného provozovatele TKR. Ř. 06: z toho počet domácností Vykazuje se z řádku 05 počet využitých zásuvek v domácnostech. Ř. 07: Počet zásuvek v obousměrných sítích TKR Vykazuje se celkový počet zásuvek v obousměrných sítích TKR, využívaných pro obousměrné přenosy (internet, datové služby, hlasové telefonní služby). Oddíl XI: Zařízení mobilních telefonních služeb a pagingu Uvádějí se informace o veřejných mobilních telefonních sítích, dále o hromadných 5/6

6 radiotelefonních sítích (HRS), o mobilních rádiových sítích standardu TETRA, pokud umožňují přístup do veřejné telefonní sítě, a o vysílačích pagingového signálu. Ř. 01: Základnové stanice mobilních telefonních sítí celkem Vykazuje se celkový počet základnových stanic celulárních (buňkových) mobilních sítí. Ř. 02: z ř. 01 základnové stanice analogové mobilní sítě NMT 450 MHz Vykazuje se celkový počet základnových stanic analogové mobilní sítě NMT. Ř. 03: volný řádek pro ostatní základnové stanice analogové mobilní sítě z ř. 01 Slouží pro případné doplnění základnových stanic dalších služeb analogové mobilní sítě včetně jejich označení. Ř. 04: z ř. 01 základnové stanice digitálních mobilních sítí GSM 900/1800 MHz Vykazuje se celkový počet základnových stanic digitálních mobilních sítí GSM. Ř. 05: z ř. 01 základnové stanice digitální mobilní sítě UMTS Vykazuje se celkový počet základnových stanic digitální mobilní sítě UMTS. Ř. 06: Počet ústředen veřejných mobilních telefonních sítí Vykazuje se počet radiotelefonních ústředen všech veřejných celulárních (buňkových) mobilních sítí. Ř. 07: Základnové stanice HRS Vykazují se počty základnových stanic v hromadných radiotelefonních sítích. Ř. 08: Základnové stanice TETRA Vykazují se počty základnových stanic v sítích standardu TETRA. Ř. 09: Počet sítí HRS Uvede se počet hromadných radiotelefonních sítí. Ř. 10: Počet sítí standardu TETRA Uvede se počet mobilních rádiových sítí standardu TETRA. Ř. 11: Vysílače pagingového signálu RDS Ř. 12: Vysílače pagingového signálu ERMES Uvede se počet vysílačů vybavených zařízením pro přenos pagingového signálu v systémech RDS a ERMES. 6/6
