1 Úvod k aplikaci itp 02-32/2012 1/17

2 Úvod Obsah 1. Úvod Instalace aplikace na zařízení Základní nastavení Nastavení kamer Konfigurace Rooms Popis Prvků Nastavení itp aplikace bez vlastního imm Server /2012 2/17

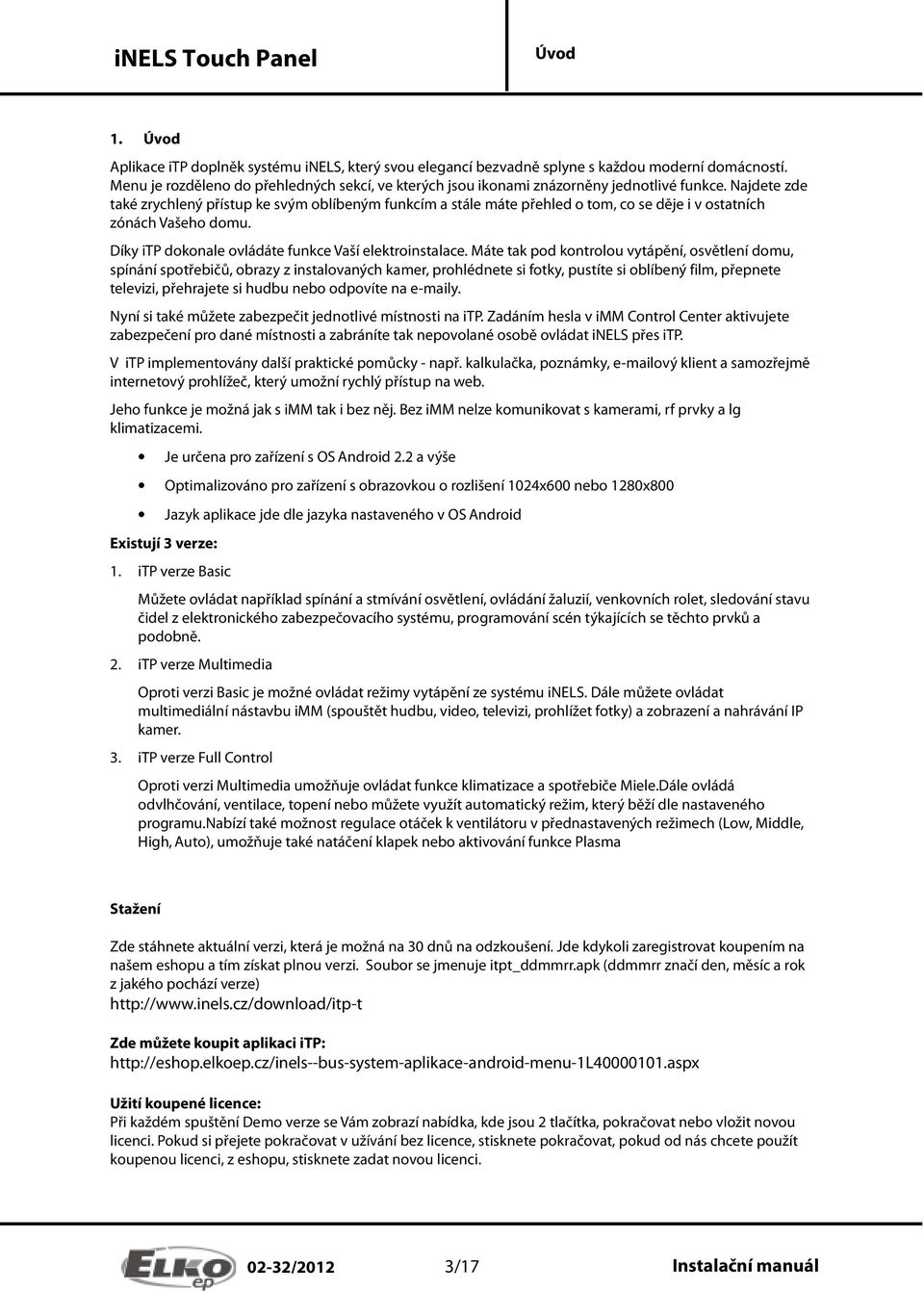

3 Úvod 1. Úvod Aplikace itp doplněk systému inels, který svou elegancí bezvadně splyne s každou moderní domácností. Menu je rozděleno do přehledných sekcí, ve kterých jsou ikonami znázorněny jednotlivé funkce. Najdete zde také zrychlený přístup ke svým oblíbeným funkcím a stále máte přehled o tom, co se děje i v ostatních zónách Vašeho domu. Díky itp dokonale ovládáte funkce Vaší elektroinstalace. Máte tak pod kontrolou vytápění, osvětlení domu, spínání spotřebičů, obrazy z instalovaných kamer, prohlédnete si fotky, pustíte si oblíbený film, přepnete televizi, přehrajete si hudbu nebo odpovíte na y. Nyní si také můžete zabezpečit jednotlivé místnosti na itp. Zadáním hesla v imm Control Center aktivujete zabezpečení pro dané místnosti a zabráníte tak nepovolané osobě ovládat inels přes itp. V itp implementovány další praktické pomůcky - např. kalkulačka, poznámky, ový klient a samozřejmě internetový prohlížeč, který umožní rychlý přístup na web. Jeho funkce je možná jak s imm tak i bez něj. Bez imm nelze komunikovat s kamerami, rf prvky a lg klimatizacemi. Je určena pro zařízení s OS Android 2.2 a výše Optimalizováno pro zařízení s obrazovkou o rozlišení 1024x600 nebo 1280x800 Jazyk aplikace jde dle jazyka nastaveného v OS Android Existují 3 verze: 1. itp verze Basic Můžete ovládat například spínání a stmívání osvětlení, ovládání žaluzií, venkovních rolet, sledování stavu čidel z elektronického zabezpečovacího systému, programování scén týkajících se těchto prvků a podobně. 2. itp verze Multimedia Oproti verzi Basic je možné ovládat režimy vytápění ze systému inels. Dále můžete ovládat multimediální nástavbu imm (spouštět hudbu, video, televizi, prohlížet fotky) a zobrazení a nahrávání IP kamer. 3. itp verze Full Control Oproti verzi Multimedia umožňuje ovládat funkce klimatizace a spotřebiče Miele.Dále ovládá odvlhčování, ventilace, topení nebo můžete využít automatický režim, který běží dle nastaveného programu.nabízí také možnost regulace otáček k ventilátoru v přednastavených režimech (Low, Middle, High, Auto), umožňuje také natáčení klapek nebo aktivování funkce Plasma Stažení Zde stáhnete aktuální verzi, která je možná na 30 dnů na odzkoušení. Jde kdykoli zaregistrovat koupením na našem eshopu a tím získat plnou verzi. Soubor se jmenuje itpt_ddmmrr.apk (ddmmrr značí den, měsíc a rok z jakého pochází verze) Zde můžete koupit aplikaci itp: Užití koupené licence: Při každém spuštění Demo verze se Vám zobrazí nabídka, kde jsou 2 tlačítka, pokračovat nebo vložit novou licenci. Pokud si přejete pokračovat v užívání bez licence, stisknete pokračovat, pokud od nás chcete použít koupenou licenci, z eshopu, stisknete zadat novou licenci /2012 3/17

4 2. Instalace aplikace na zařízení Instalace aplikace na zařízení a) Před samotnou instalací je na tabletu nutné povolit instalaci z neznámých zdrojů (Obrázek 1) Obrázek 1 Instalace z neznámých zdrojů b) Spusťte instalační soubor itpt_ddmmrr.apk. Aplikace Vás upozorní na zdroje, které bude využívat (Obrázek 2). Potvrďte tlačítkem Install a vyčkejte na dokončení instalace. Instalace trvá cca s, podle typu tabletu. Obrázek 2 Potvrzení instalace c) Po dokončení instalace Vám zařízení nabídne okno s možností otevřít nově nainstalovanou aplikaci. Při prvním spuštění aplikace bude vyžadování zadání licenčního čísla (Obrázek 3). Stiskem tlačítka Zapnout demo lze provozovat aplikaci po dobu 30 dnů. d) Při prvním spuštění aplikace musíte být připojeni na internetu! 02-32/2012 4/17

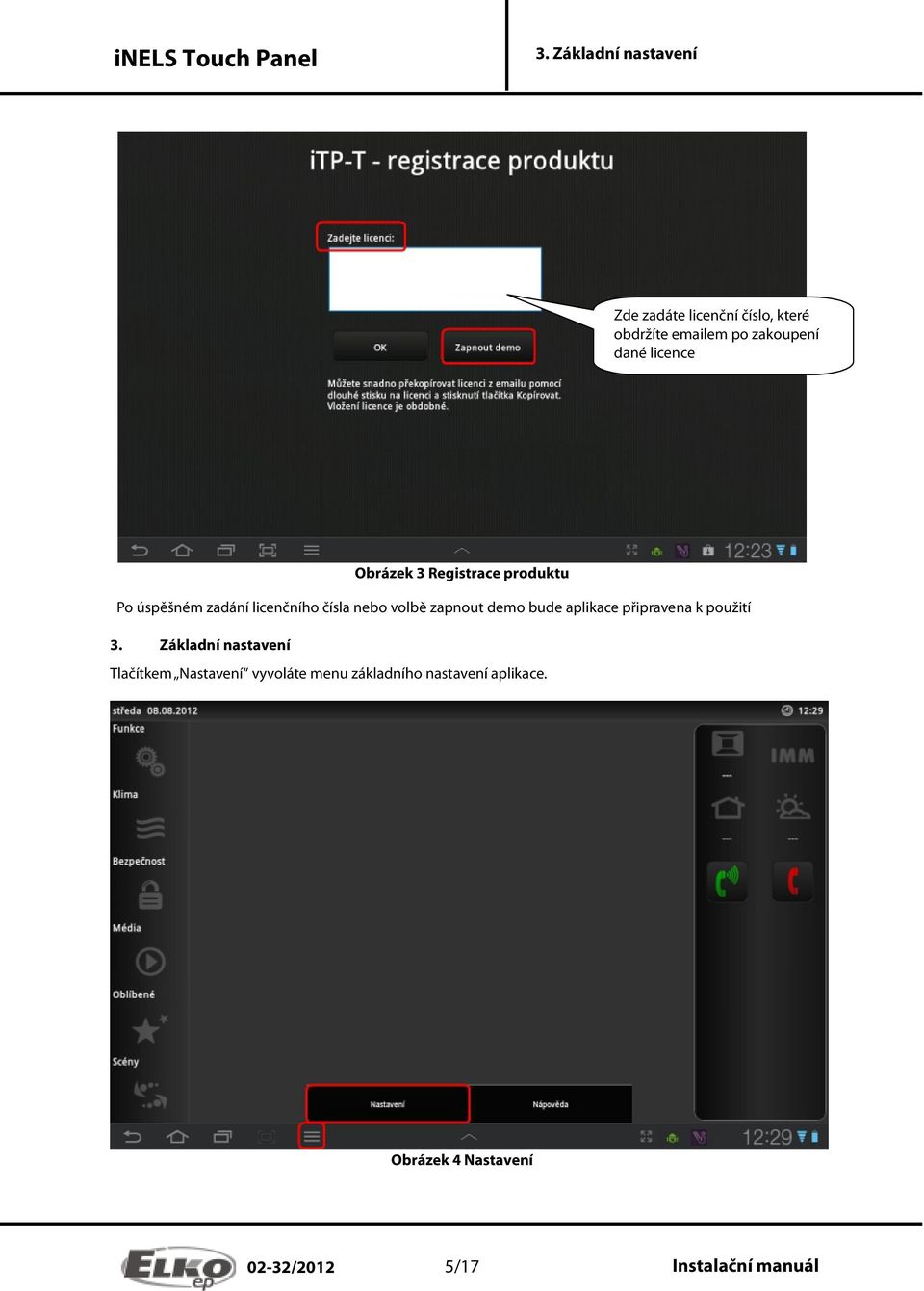

5 3. Základní nastavení Zde zadáte licenční číslo, které obdržíte em po zakoupení dané licence Obrázek 3 Registrace produktu Po úspěšném zadání licenčního čísla nebo volbě zapnout demo bude aplikace připravena k použití Základní nastavení Tlačítkem Nastavení vyvoláte menu základního nastavení aplikace. Obrázek 4 Nastavení 02-32/2012 5/17

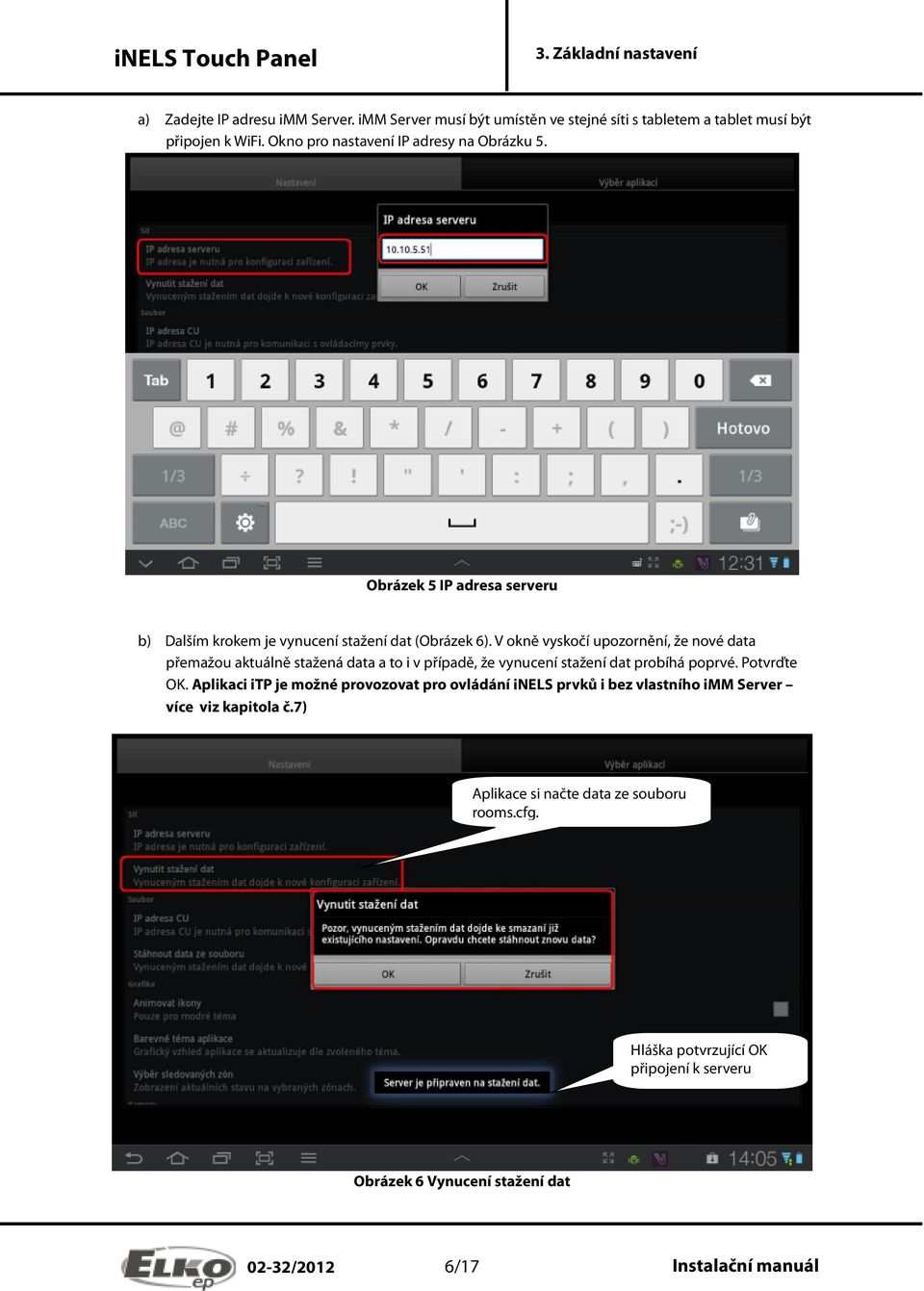

6 3. Základní nastavení a) Zadejte IP adresu imm Server. imm Server musí být umístěn ve stejné síti s tabletem a tablet musí být připojen k WiFi. Okno pro nastavení IP adresy na Obrázku 5. Obrázek 5 IP adresa serveru b) Dalším krokem je vynucení stažení dat (Obrázek 6). V okně vyskočí upozornění, že nové data přemažou aktuálně stažená data a to i v případě, že vynucení stažení dat probíhá poprvé. Potvrďte OK. Aplikaci itp je možné provozovat pro ovládání inels prvků i bez vlastního imm Server více viz kapitola č.7) Aplikace si načte data ze souboru rooms.cfg. Hláška potvrzující OK připojení k serveru Obrázek 6 Vynucení stažení dat 02-32/2012 6/17

7 3. Základní nastavení c) V případě, že chcete v aplikaci sledovat připojené Audiozóny a Videozóny, je třeba vybrat tyto zóny v menu Sledované zóny (Obrázek 7). Zatrhnout, pokud chcete sledovat stav zóny Tlačítko vyvolání menu sledovaných zón Potvzení výběru sledovaných zón Obrázek 7 Sledované zóny Poté stačí jen vybrat tlačítkem místnost, kterou chcete sledovat a ovládat. Stmívatelná ikona, při přidržení prstu na ikoně se zobrazí slider, kterým se ovládá stmívání Šipka pro posun ikon Analogové zobrazení dat z meteostanice Výběr místnosti Teplota indoor Teplota outdoor Zástupce pro kamery Heat control Nabídka jde rolovat nahorů a dolů, když je více zón Ovládání Multimedií Ovládání Miele spotřebičů Probíhající akce v Zóně Scény Obrázek 8 Hlavní obrazovka ON/OFF celé Zóny včetně zařízeních v ní připojených Hlavní obrazovka má rastr 6x6 prvků, pokud je více ikon, zobrazí se šipky pro posuv, které slouží pro posuv. Jde také pohybovat tahem prstu po ikonách na řádku směrem, kterým chcete jít /2012 7/17

8 4. Nastavení kamer Nastavení kamer Pokud máte v systému zapojeny IP kamery, ty se načtou společně s ostatními daty. Pro jejich zobrazení je nutné přidat zástupce kamery v Nastavení (Obrázek 9). Zástupce se zobrazí na hlavní obrazovce ve třetím řádku. Zde je možno Zástupce přejmenovat Obrázek 9 Přidání ikony pro zobrazení kamer Můžete vložit až 4 kamery pod jednoho Zástupce. Počet Zástupců je neomezený. Pokud se nacházíte v zobrazovacím režimu kamer (Obrázek 10), dlouhým dotykem na jednu z nich se dostanete do režimu přes celou obrazovku. Pomocí gest můžete ovládat PTZ (pan/tilt/zoom) kamery, pokud to daná kamera podporuje, nebo zobrazit ovládací panel (obrázek 11) a ovládat kameru prostřednictvím ovládacího panelu. Obrázek 10 Zobrazení kamer 02-32/2012 8/17

9 4. Nastavení kamer Tlačítko pro záznam Ovládací panel Obrázek 11 Ovládání PTZ kamer SW panelem Záznam kamer je možné prostřednictvím imm Server. Záznam je uložen do knihovny Video/Cameras, kde si můžete záznam přehrát. Délka záznamu je omezena velikostí použitého disku v Úložišti imm Server. Pro odstranění ikony kamery z hlavní nabídky, musíte v menu nastavení vybrat možnost Odstranit ikonu kamery (Obrázek 12). Obrázek 128 Odstranění ikony kamery 02-32/2012 9/17

10 5. Konfigurace Rooms Konfigurace Rooms Konfigurace prvků se provádí v imm Control Center (dále jen imm CC) na záložce Rooms V Rooms můžete vytvořit libovolný počet virtuálních skupin (Rooms), do kterých si vkládáte libovolné Prvky a Zóny. Prvky - na základě souboru export.pub (idm) Zóny - na základě konfigurace imm Server. Název nové Rooms Zaškrkněte, pokud chcete chránit ovládání dané Room heslem Heslo a potvrzení. Pozn. Zobrazí se vždy pouze jen hvězdička Editace dané Room Odstranění dané Room 02-32/ /17

11 6. Popis Prvků Popis Prvků Existují 3 typy prvků: 1. Jednoduché prvky slouží pro spínání ON/OFF 2. Prvky pro stmívání prvků inels(lze použít i jako ON/OFF jednoduchým stisknutím, přidržením se zobrazí slider pro režim stmívání) 3. Ostatní Prvky slouží například k zobrazení údajů z meteostanice nebo ovládání klimatizace Airing 1. Jednoduché 2. Stmívatelné 3. Ostatní Blank Air Conditioning Conditioning Lamp Heat Control Defhumidify Light Meteostation Garage Scene Gate Shutters Heating Thermometer On/Off Zone Watering Air Conditioning Ikona pro řízení klimatizačních jednotek. Po zvolení této ikony se vyfiltrují pouze klimatizační jednotky LG. definované v záložce Clims. Volba klimatizací definovaných v záložce Clims Volba sloupce Zvolený typ ikony Volba ovládání klimatizace Přidání prvku Volba řádku Ikona bude pouze pro čtení. Tzn. bude zobrazovat svůj stav ale nebude možné tuto ikonu jakkoliv ovládat / /17

12 6. Popis Prvků Heat control Umožňuje ovládat a přepínat přednastavené teplotní programy z idm. Proměnná z idm, která vrací aktuálně přednastavený teplotní program Název ikony Teplotní vstup Meteostation Zobrazování hodnot z AD převodníku. Koeficienty, výpočet níže Maximální zobrazovaná hodnota Minimální zobrazovaná hodnota Počet desetinných míst Zobrazované jednotky Nastavení: Chcete-li zobrazit hodnotu 0 až 10 V posílanou z Central Unit v intervalu 0 až 40 m/s Tak pro: max_disp=40 min_disp=0 z toho vypočítáme: Platí rovnice: max_disp = koef_mult*100 + koef_add min_disp = koef_mult*0 + koef_add Vysvětlení: koef_mult=0.02 Je si potřeba určit v jakém rozsahu bude veličina, v našem případě bude 40 horní hranice (max_disp) a 0 spodní hranice (min_disp). Tyto hodnoty koef_add=0 dosadíme do 2 rovnic o 2 neznámých. Výsledek této rovnice je násobič koeficientu (koef_mult) a také přičtení koeficientu (koef_add). Hodnoty poté dosadíme do tabulky / /17

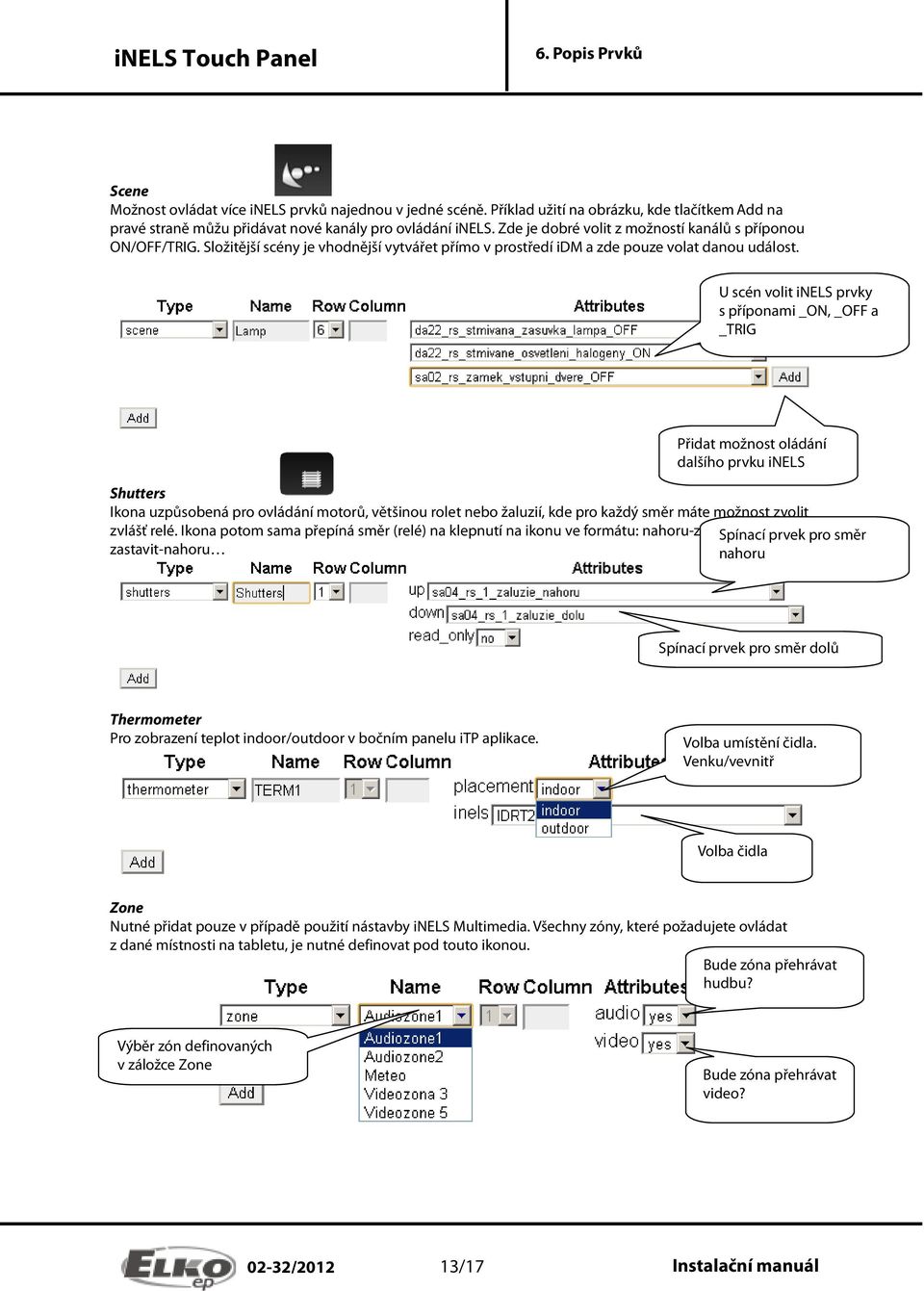

13 6. Popis Prvků Scene Možnost ovládat více inels prvků najednou v jedné scéně. Příklad užití na obrázku, kde tlačítkem Add na pravé straně můžu přidávat nové kanály pro ovládání inels. Zde je dobré volit z možností kanálů s příponou ON/OFF/TRIG. Složitější scény je vhodnější vytvářet přímo v prostředí idm a zde pouze volat danou událost. U scén volit inels prvky s příponami _ON, _OFF a _TRIG Přidat možnost oládání dalšího prvku inels Shutters Ikona uzpůsobená pro ovládání motorů, většinou rolet nebo žaluzií, kde pro každý směr máte možnost zvolit zvlášť relé. Ikona potom sama přepíná směr (relé) na klepnutí na ikonu ve formátu: nahoru-zastavit-dolůzastavit-nahoru Spínací prvek pro směr nahoru Spínací prvek pro směr dolů Thermometer Pro zobrazení teplot indoor/outdoor v bočním panelu itp aplikace. Volba umístění čidla. Venku/vevnitř Volba čidla Zone Nutné přidat pouze v případě použití nástavby inels Multimedia. Všechny zóny, které požadujete ovládat z dané místnosti na tabletu, je nutné definovat pod touto ikonou. Bude zóna přehrávat hudbu? Výběr zón definovaných v záložce Zone Bude zóna přehrávat video? 02-32/ /17

14 Nastavení itp aplikace bez vlastního imm Server 7. Nastavení itp aplikace bez vlastního imm Server Na veřejném imm Server je možné vygenerovat rooms.cfg na základě importovaného export.pub z Vašeho idm. Upload souboru rooms.cfg Upload souboru export.pub z idm První možnost Upload rooms.cfg slouží v pozdějších fázích nastavení, k nahrání již vytvořeného souboru rooms.cfg a jeho následné editaci. Druhá možnost Upload export.pub je nutné vždy vyplnit aktuálním souborem export.pub V záložce Configuration můžete editovat inels prvky ze souboru export.pub, změny je nutné nahrát do souboru tlačítkem Update dole pod dialogovým oknem. Stisknutím tlačítka Update potvrdíte změny 02-32/ /17

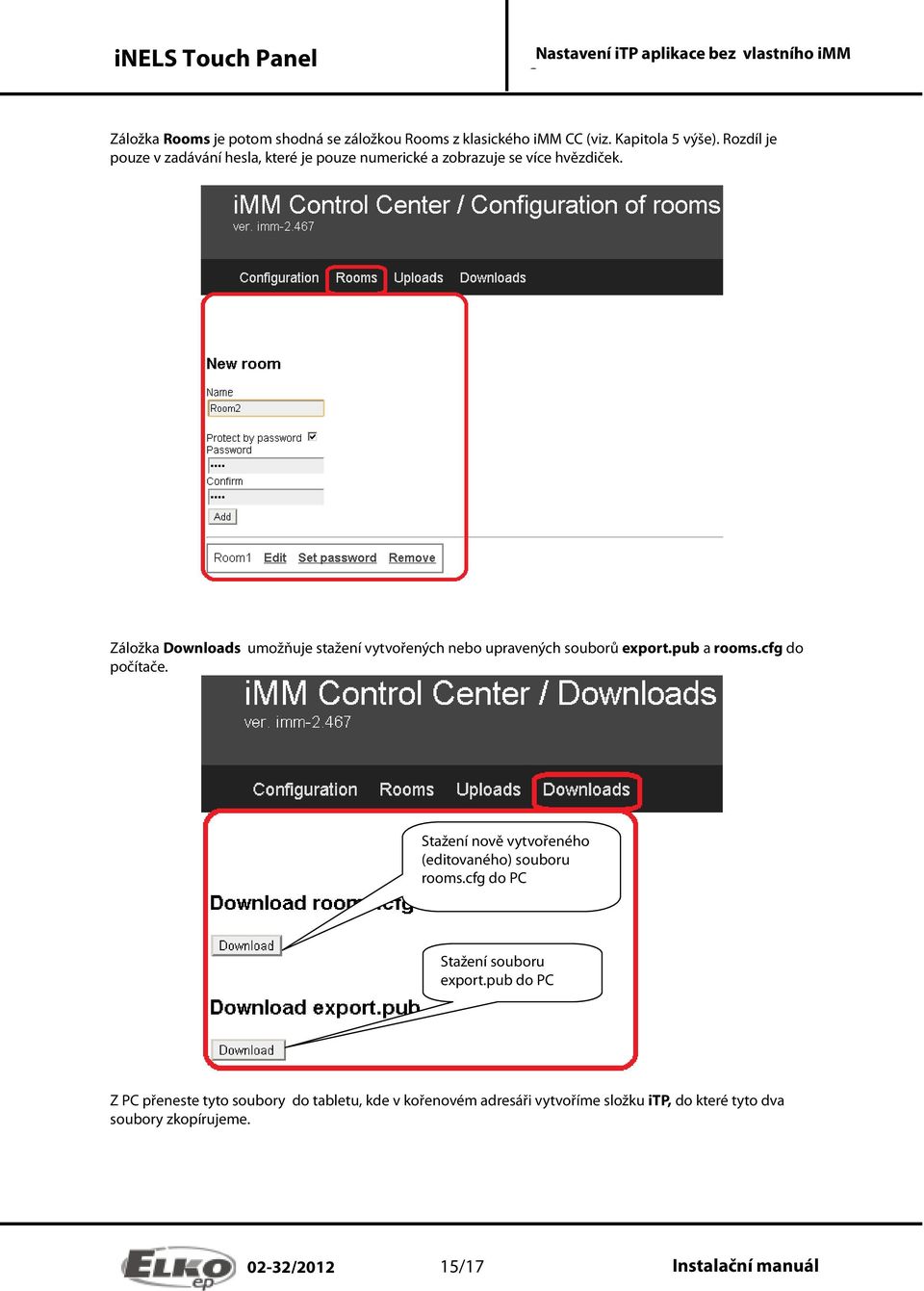

15 Nastavení itp aplikace bez vlastního imm Server Záložka Rooms je potom shodná se záložkou Rooms z klasického imm CC (viz. Kapitola 5 výše). Rozdíl je pouze v zadávání hesla, které je pouze numerické a zobrazuje se více hvězdiček. Záložka Downloads umožňuje stažení vytvořených nebo upravených souborů export.pub a rooms.cfg do počítače. Stažení nově vytvořeného (editovaného) souboru rooms.cfg do PC Stažení souboru export.pub do PC Z PC přeneste tyto soubory do tabletu, kde v kořenovém adresáři vytvoříme složku itp, do které tyto dva soubory zkopírujeme / /17

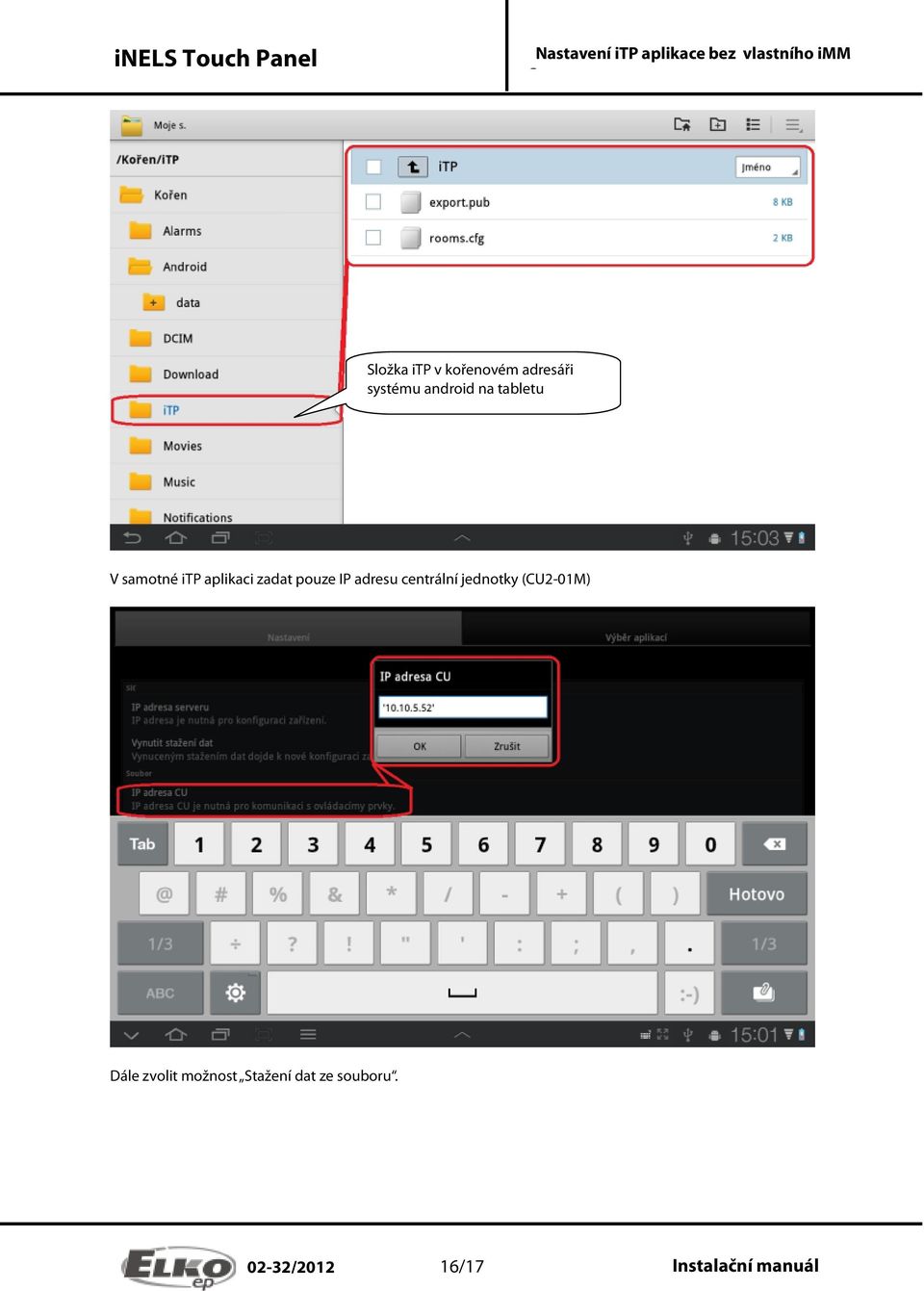

16 Nastavení itp aplikace bez vlastního imm Server Složka itp v kořenovém adresáři systému android na tabletu V samotné itp aplikaci zadat pouze IP adresu centrální jednotky (CU2-01M) Dále zvolit možnost Stažení dat ze souboru / /17

17 Nastavení itp aplikace bez vlastního imm Server Ve verzi bez imm Server nelze provozovat kamery, klimatizaci, ovládání Miele spotřebičů / /17
