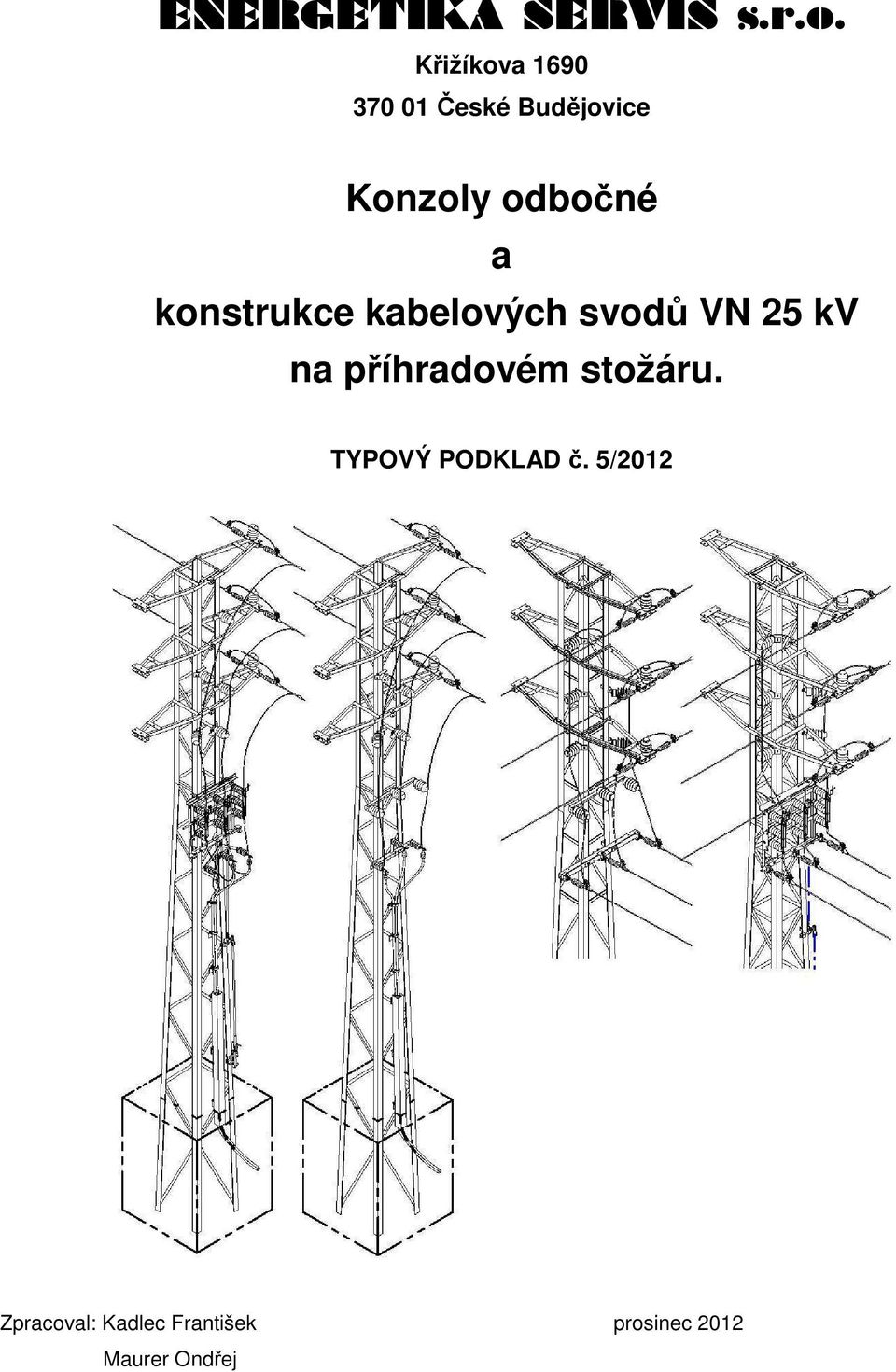

1 ENERGETIKA SERVIS s.r.o. Křižíkova České Budějovice Konzoly odbočné a konstrukce kabelových svodů VN 25 kv na příhradovém stožáru. TYPOVÝ PODKLAD č. 5/2012 Zpracoval: Kadlec František prosinec 2012 Maurer Ondřej

2 OBSAH: I. Úvodní část 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Předmět typového podkladu 1.4 Životní prostředí II. Technologická část III. Technické požadavky na výrobu IV. Technická část V. Montáž VI. Uzemnění VII. Doprava VIII. Balení IX. Údaje pro objednávku X. Údaje o dodavateli Příloha č. 1. Konzola odbočná přímá/šikmá ES-PS (neodpínaná odbočná linka). č. 2. Konzola svislého odpínače 25kV ES-PS (odpínaná odbočná linka). č. 3. Pohon svislého odpínacího přístroje 6 a 9m ES-PS. č. 4. Konzola omezovačů přepětí 25kV ES-PS (neodpínaný kabel. svod). č. 5. Konzola omezovačů přepětí 25kV JB/DBV/DBW 25kV a držák konzoly omezovačů přepětí SO25kV (odpínaný kabel. svod). č. 6. Doplňující konstrukce.

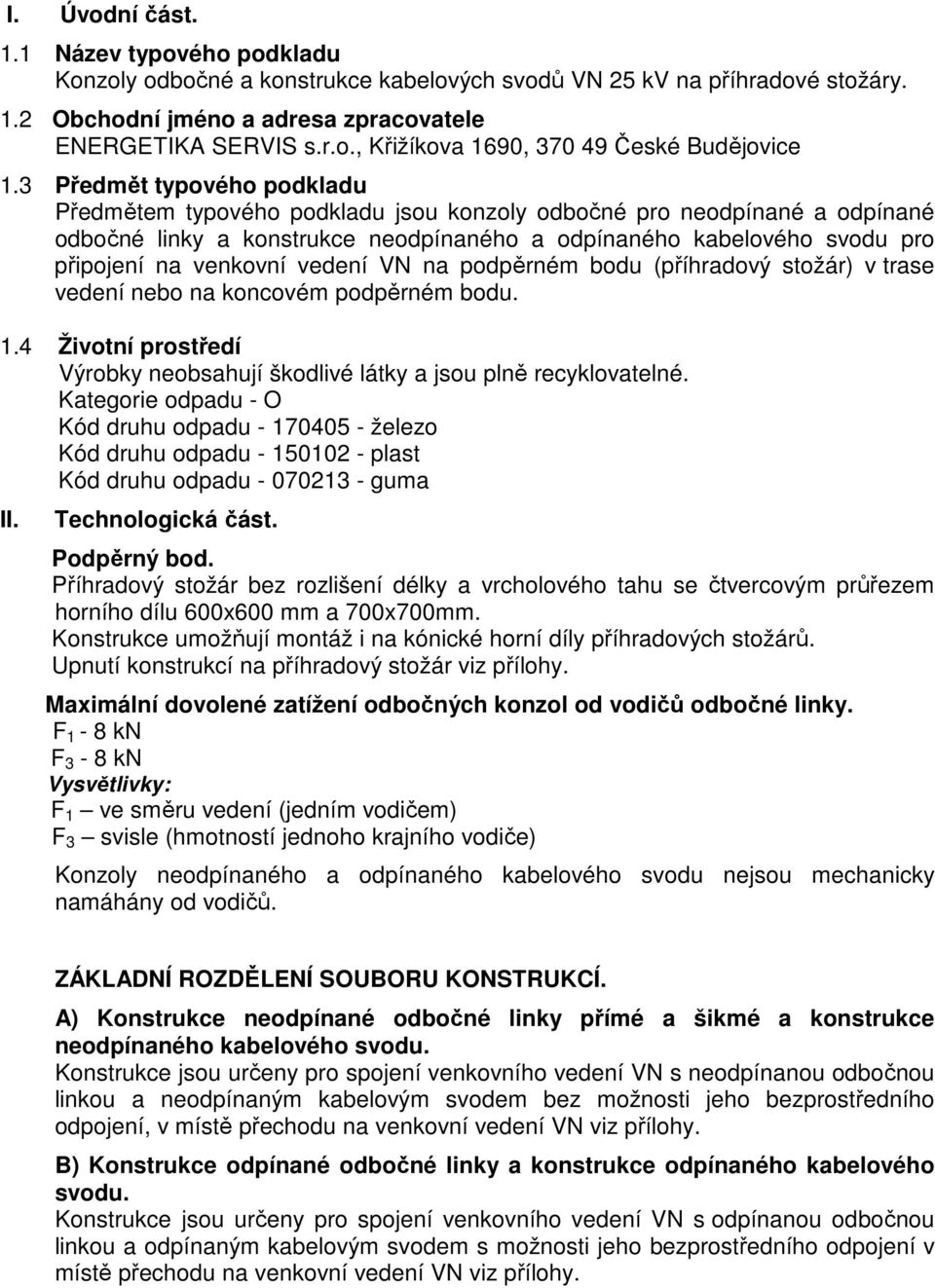

3 I. Úvodní část. 1.1 Název typového podkladu Konzoly odbočné a konstrukce kabelových svodů VN 25 kv na příhradové stožáry. 1.2 Obchodní jméno a adresa zpracovatele ENERGETIKA SERVIS s.r.o., Křižíkova 1690, České Budějovice 1.3 Předmět typového podkladu Předmětem typového podkladu jsou konzoly odbočné pro neodpínané a odpínané odbočné linky a konstrukce neodpínaného a odpínaného kabelového svodu pro připojení na venkovní vedení VN na podpěrném bodu (příhradový stožár) v trase vedení nebo na koncovém podpěrném bodu. 1.4 Životní prostředí Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. Kategorie odpadu - O Kód druhu odpadu železo Kód druhu odpadu plast Kód druhu odpadu guma II. Technologická část. Podpěrný bod. Příhradový stožár bez rozlišení délky a vrcholového tahu se čtvercovým průřezem horního dílu 600x600 mm a 700x700mm. Konstrukce umožňují montáž i na kónické horní díly příhradových stožárů. Upnutí konstrukcí na příhradový stožár viz přílohy. Maximální dovolené zatížení odbočných konzol od vodičů odbočné linky. F 1-8 kn F 3-8 kn Vysvětlivky: F 1 ve směru vedení (jedním vodičem) F 3 svisle (hmotností jednoho krajního vodiče) Konzoly neodpínaného a odpínaného kabelového svodu nejsou mechanicky namáhány od vodičů. ZÁKLADNÍ ROZDĚLENÍ SOUBORU KONSTRUKCÍ. A) Konstrukce neodpínané odbočné linky přímé a šikmé a konstrukce neodpínaného kabelového svodu. Konstrukce jsou určeny pro spojení venkovního vedení VN s neodpínanou odbočnou linkou a neodpínaným kabelovým svodem bez možnosti jeho bezprostředního odpojení, v místě přechodu na venkovní vedení VN viz přílohy. B) Konstrukce odpínané odbočné linky a konstrukce odpínaného kabelového svodu. Konstrukce jsou určeny pro spojení venkovního vedení VN s odpínanou odbočnou linkou a odpínaným kabelovým svodem s možnosti jeho bezprostředního odpojení v místě přechodu na venkovní vedení VN viz přílohy.

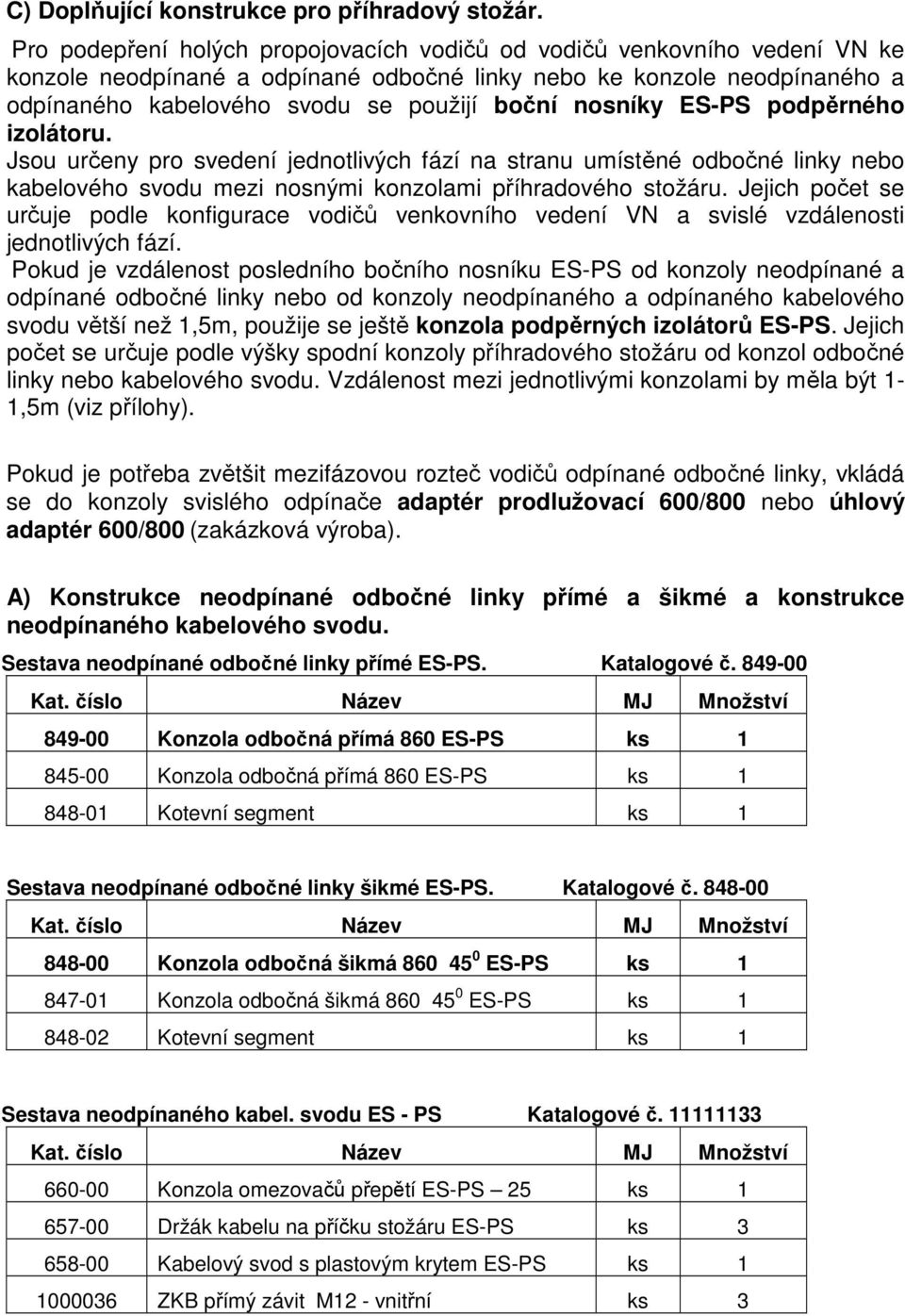

4 C) Doplňující konstrukce pro příhradový stožár. Pro podepření holých propojovacích vodičů od vodičů venkovního vedení VN ke konzole neodpínané a odpínané odbočné linky nebo ke konzole neodpínaného a odpínaného kabelového svodu se použijí boční nosníky ES-PS podpěrného izolátoru. Jsou určeny pro svedení jednotlivých fází na stranu umístěné odbočné linky nebo kabelového svodu mezi nosnými konzolami příhradového stožáru. Jejich počet se určuje podle konfigurace vodičů venkovního vedení VN a svislé vzdálenosti jednotlivých fází. Pokud je vzdálenost posledního bočního nosníku ES-PS od konzoly neodpínané a odpínané odbočné linky nebo od konzoly neodpínaného a odpínaného kabelového svodu větší než 1,5m, použije se ještě konzola podpěrných izolátorů ES-PS. Jejich počet se určuje podle výšky spodní konzoly příhradového stožáru od konzol odbočné linky nebo kabelového svodu. Vzdálenost mezi jednotlivými konzolami by měla být 1-1,5m (viz přílohy). Pokud je potřeba zvětšit mezifázovou rozteč vodičů odpínané odbočné linky, vkládá se do konzoly svislého odpínače adaptér prodlužovací 600/800 nebo úhlový adaptér 600/800 (zakázková výroba). A) Konstrukce neodpínané odbočné linky přímé a šikmé a konstrukce neodpínaného kabelového svodu. Sestava neodpínané odbočné linky přímé ES-PS. Katalogové č Kat. číslo Název MJ Množství Konzola odbočná přímá 860 ES-PS ks Konzola odbočná přímá 860 ES-PS ks Kotevní segment ks 1 Sestava neodpínané odbočné linky šikmé ES-PS. Katalogové č Kat. číslo Název MJ Množství Konzola odbočná šikmá ES-PS ks Konzola odbočná šikmá ES-PS ks Kotevní segment ks 1 Sestava neodpínaného kabel. svodu ES - PS Katalogové č Kat. číslo Název MJ Množství Konzola omezovačů přepětí ES-PS 25 ks Držák kabelu na příčku stožáru ES-PS ks Kabelový svod s plastovým krytem ES-PS ks ZKB přímý závit M12 - vnitřní ks 3

5 B) Konstrukce odpínané odbočné linky a konstrukce odpínaného kabelového svodu. Sestava odpín. odboč. linky s Fla 15/6400 ES-PS Katalogové č Kat. číslo Název MJ Množství Zař. páka se svěrnou konc. úhlovou ks L-pohon ks Meziložisko se soud. bez držáku ks Ložisko boč.vrat. bez držáku ks Odpínač Fla 15/ kV ks Trubka 1 se závitem dl. 2500mm ks Trubka 1 bez závitu dl. 3000mm ks Držák ložiska pohonu DRIBO PS ks Držák meziložiska pohonu DRIBO PS ks Držák páky pohonu DRIBO PS ks Konzola svislého odpínače 25 kv ES-PS ks 1 Sestava odpín. odboč. linky s Flb /400 ES-PS Katalogové č Kat. číslo Název MJ Množství Zař. páka se svěrnou konc. úhlovou ks L-pohon ks Meziložisko se soud. bez držáku ks Ložisko boč.vrat. bez držáku ks Odpojovač Flb /400 plast ks Trubka 1 se závitem dl. 2500mm ks Trubka 1 bez závitu dl. 3000mm ks Držák ložiska pohonu DRIBO PS ks Držák meziložiska pohonu DRIBO PS ks Držák páky pohonu DRIBO PS ks Konzola svislého odpínače 25 kv ES-PS ks 1

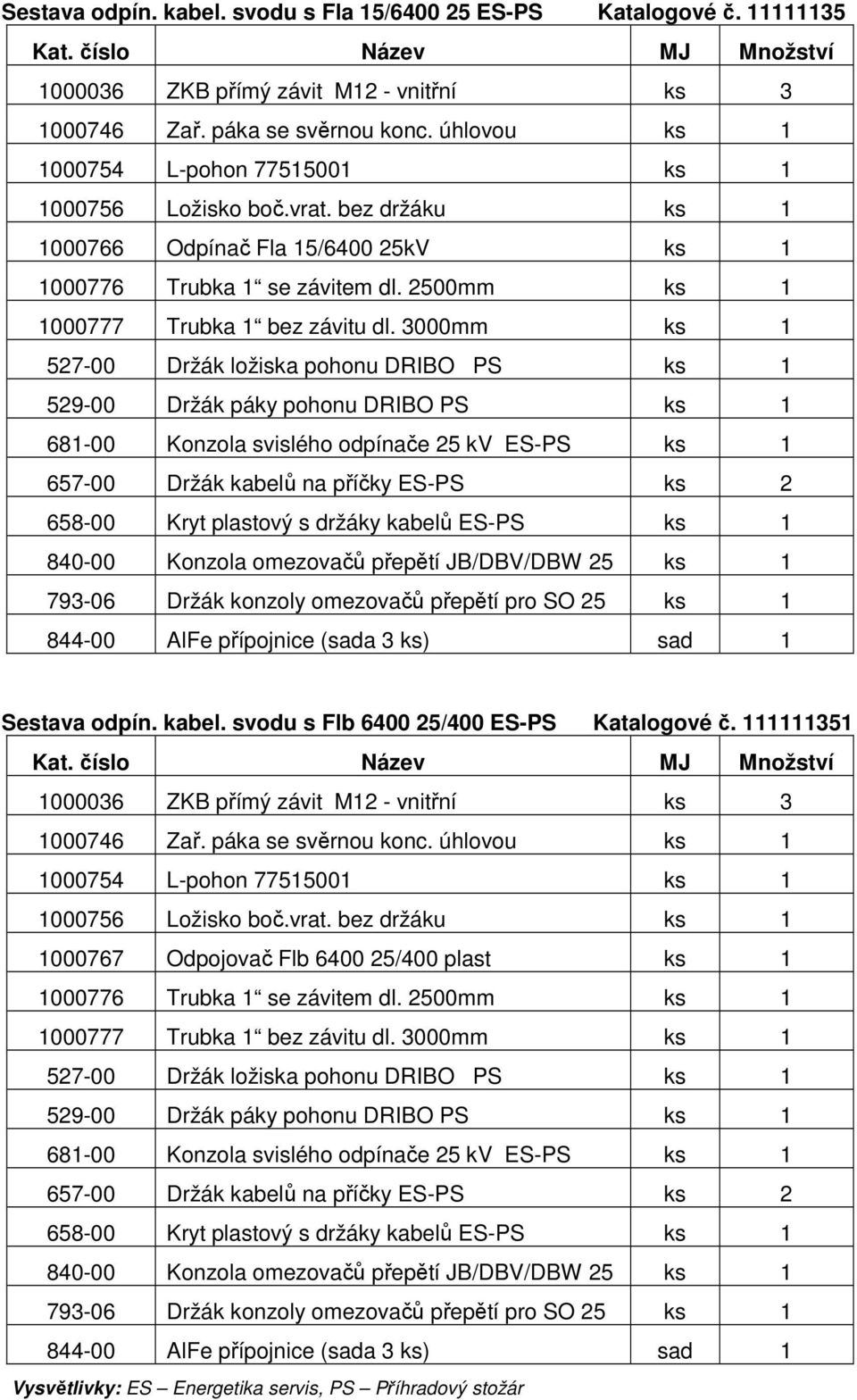

6 Sestava odpín. kabel. svodu s Fla 15/ ES-PS Katalogové č Kat. číslo Název MJ Množství ZKB přímý závit M12 - vnitřní ks Zař. páka se svěrnou konc. úhlovou ks L-pohon ks Ložisko boč.vrat. bez držáku ks Odpínač Fla 15/ kV ks Trubka 1 se závitem dl. 2500mm ks Trubka 1 bez závitu dl. 3000mm ks Držák ložiska pohonu DRIBO PS ks Držák páky pohonu DRIBO PS ks Konzola svislého odpínače 25 kv ES-PS ks Držák kabelů na příčky ES-PS ks Kryt plastový s držáky kabelů ES-PS ks Konzola omezovačů přepětí JB/DBV/DBW 25 ks Držák konzoly omezovačů přepětí pro SO 25 ks AlFe přípojnice (sada 3 ks) sad 1 Sestava odpín. kabel. svodu s Flb /400 ES-PS Katalogové č Kat. číslo Název MJ Množství ZKB přímý závit M12 - vnitřní ks Zař. páka se svěrnou konc. úhlovou ks L-pohon ks Ložisko boč.vrat. bez držáku ks Odpojovač Flb /400 plast ks Trubka 1 se závitem dl. 2500mm ks Trubka 1 bez závitu dl. 3000mm ks Držák ložiska pohonu DRIBO PS ks Držák páky pohonu DRIBO PS ks Konzola svislého odpínače 25 kv ES-PS ks Držák kabelů na příčky ES-PS ks Kryt plastový s držáky kabelů ES-PS ks Konzola omezovačů přepětí JB/DBV/DBW 25 ks Držák konzoly omezovačů přepětí pro SO 25 ks AlFe přípojnice (sada 3 ks) sad 1 Vysvětlivky: ES Energetika servis, PS Příhradový stožár

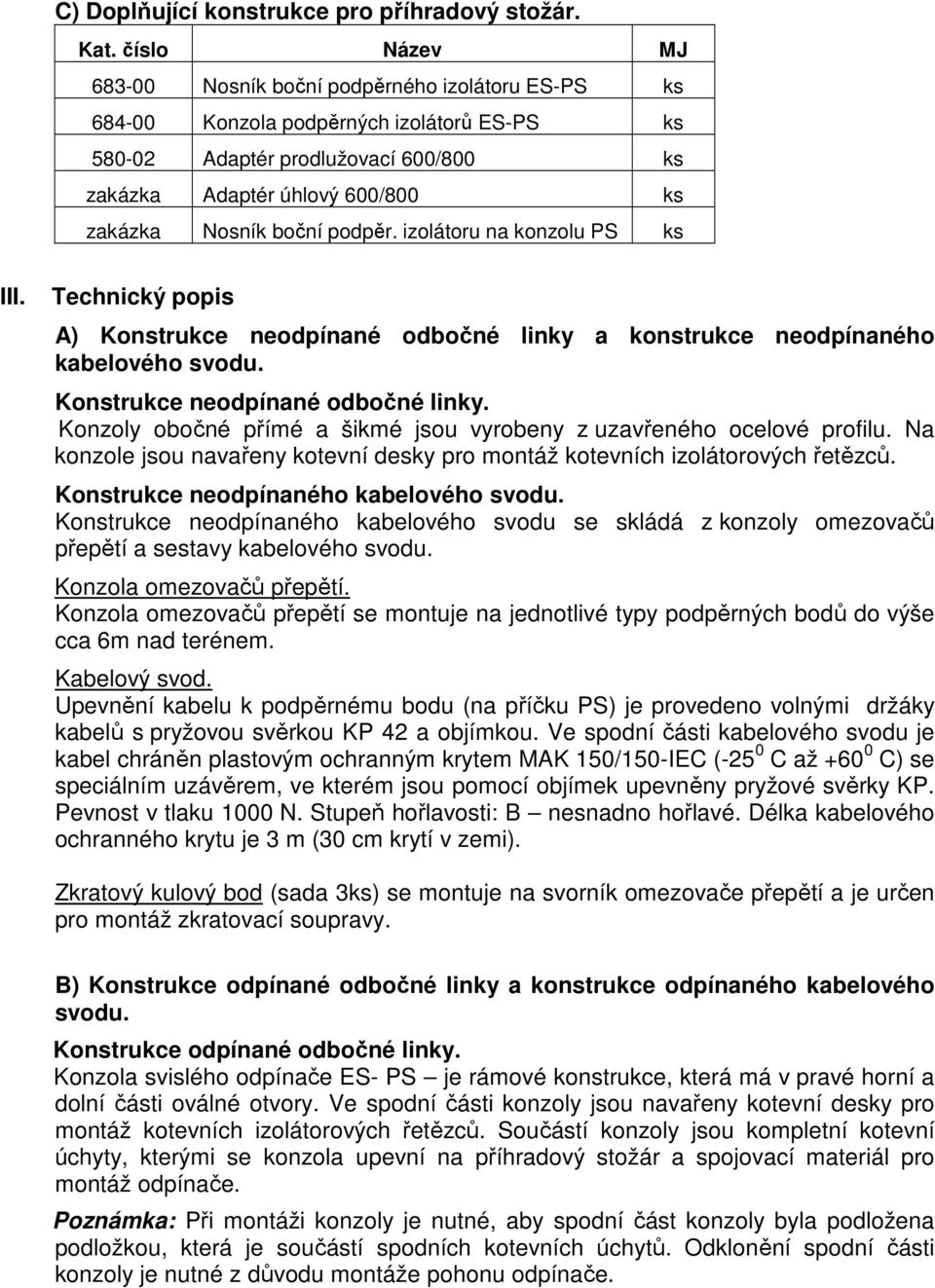

7 C) Doplňující konstrukce pro příhradový stožár. Kat. číslo Název MJ Nosník boční podpěrného izolátoru ES-PS ks Konzola podpěrných izolátorů ES-PS ks Adaptér prodlužovací 600/800 ks zakázka Adaptér úhlový 600/800 ks zakázka Nosník boční podpěr. izolátoru na konzolu PS ks III. Technický popis A) Konstrukce neodpínané odbočné linky a konstrukce neodpínaného kabelového svodu. Konstrukce neodpínané odbočné linky. Konzoly obočné přímé a šikmé jsou vyrobeny z uzavřeného ocelové profilu. Na konzole jsou navařeny kotevní desky pro montáž kotevních izolátorových řetězců. Konstrukce neodpínaného kabelového svodu. Konstrukce neodpínaného kabelového svodu se skládá z konzoly omezovačů přepětí a sestavy kabelového svodu. Konzola omezovačů přepětí. Konzola omezovačů přepětí se montuje na jednotlivé typy podpěrných bodů do výše cca 6m nad terénem. Kabelový svod. Upevnění kabelu k podpěrnému bodu (na příčku PS) je provedeno volnými držáky kabelů s pryžovou svěrkou KP 42 a objímkou. Ve spodní části kabelového svodu je kabel chráněn plastovým ochranným krytem MAK 150/150-IEC (-25 0 C až C) se speciálním uzávěrem, ve kterém jsou pomocí objímek upevněny pryžové svěrky KP. Pevnost v tlaku 1000 N. Stupeň hořlavosti: B nesnadno hořlavé. Délka kabelového ochranného krytu je 3 m (30 cm krytí v zemi). Zkratový kulový bod (sada 3ks) se montuje na svorník omezovače přepětí a je určen pro montáž zkratovací soupravy. B) Konstrukce odpínané odbočné linky a konstrukce odpínaného kabelového svodu. Konstrukce odpínané odbočné linky. Konzola svislého odpínače ES- PS je rámové konstrukce, která má v pravé horní a dolní části oválné otvory. Ve spodní části konzoly jsou navařeny kotevní desky pro montáž kotevních izolátorových řetězců. Součástí konzoly jsou kompletní kotevní úchyty, kterými se konzola upevní na příhradový stožár a spojovací materiál pro montáž odpínače. Poznámka: Při montáži konzoly je nutné, aby spodní část konzoly byla podložena podložkou, která je součástí spodních kotevních úchytů. Odklonění spodní části konzoly je nutné z důvodu montáže pohonu odpínače.

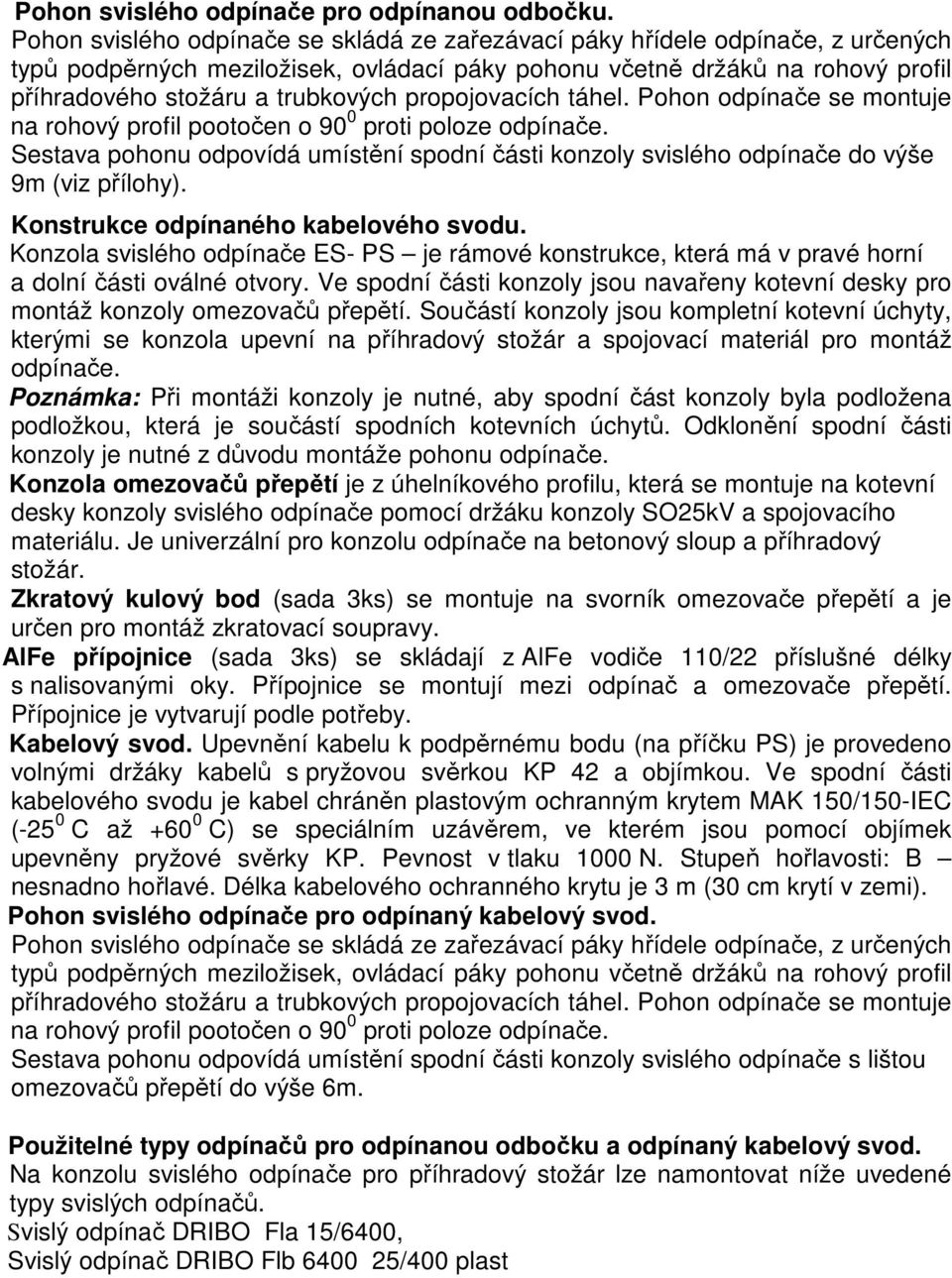

8 Pohon svislého odpínače pro odpínanou odbočku. Pohon svislého odpínače se skládá ze zařezávací páky hřídele odpínače, z určených typů podpěrných meziložisek, ovládací páky pohonu včetně držáků na rohový profil příhradového stožáru a trubkových propojovacích táhel. Pohon odpínače se montuje na rohový profil pootočen o 90 0 proti poloze odpínače. Sestava pohonu odpovídá umístění spodní části konzoly svislého odpínače do výše 9m (viz přílohy). Konstrukce odpínaného kabelového svodu. Konzola svislého odpínače ES- PS je rámové konstrukce, která má v pravé horní a dolní části oválné otvory. Ve spodní části konzoly jsou navařeny kotevní desky pro montáž konzoly omezovačů přepětí. Součástí konzoly jsou kompletní kotevní úchyty, kterými se konzola upevní na příhradový stožár a spojovací materiál pro montáž odpínače. Poznámka: Při montáži konzoly je nutné, aby spodní část konzoly byla podložena podložkou, která je součástí spodních kotevních úchytů. Odklonění spodní části konzoly je nutné z důvodu montáže pohonu odpínače. Konzola omezovačů přepětí je z úhelníkového profilu, která se montuje na kotevní desky konzoly svislého odpínače pomocí držáku konzoly SO25kV a spojovacího materiálu. Je univerzální pro konzolu odpínače na betonový sloup a příhradový stožár. Zkratový kulový bod (sada 3ks) se montuje na svorník omezovače přepětí a je určen pro montáž zkratovací soupravy. AlFe přípojnice (sada 3ks) se skládají z AlFe vodiče 110/22 příslušné délky s nalisovanými oky. Přípojnice se montují mezi odpínač a omezovače přepětí. Přípojnice je vytvarují podle potřeby. Kabelový svod. Upevnění kabelu k podpěrnému bodu (na příčku PS) je provedeno volnými držáky kabelů s pryžovou svěrkou KP 42 a objímkou. Ve spodní části kabelového svodu je kabel chráněn plastovým ochranným krytem MAK 150/150-IEC (-25 0 C až C) se speciálním uzávěrem, ve kterém jsou pomocí objímek upevněny pryžové svěrky KP. Pevnost v tlaku 1000 N. Stupeň hořlavosti: B nesnadno hořlavé. Délka kabelového ochranného krytu je 3 m (30 cm krytí v zemi). Pohon svislého odpínače pro odpínaný kabelový svod. Pohon svislého odpínače se skládá ze zařezávací páky hřídele odpínače, z určených typů podpěrných meziložisek, ovládací páky pohonu včetně držáků na rohový profil příhradového stožáru a trubkových propojovacích táhel. Pohon odpínače se montuje na rohový profil pootočen o 90 0 proti poloze odpínače. Sestava pohonu odpovídá umístění spodní části konzoly svislého odpínače s lištou omezovačů přepětí do výše 6m. Použitelné typy odpínačů pro odpínanou odbočku a odpínaný kabelový svod. Na konzolu svislého odpínače pro příhradový stožár lze namontovat níže uvedené typy svislých odpínačů. Svislý odpínač DRIBO Fla 15/6400, Svislý odpínač DRIBO Flb /400 plast

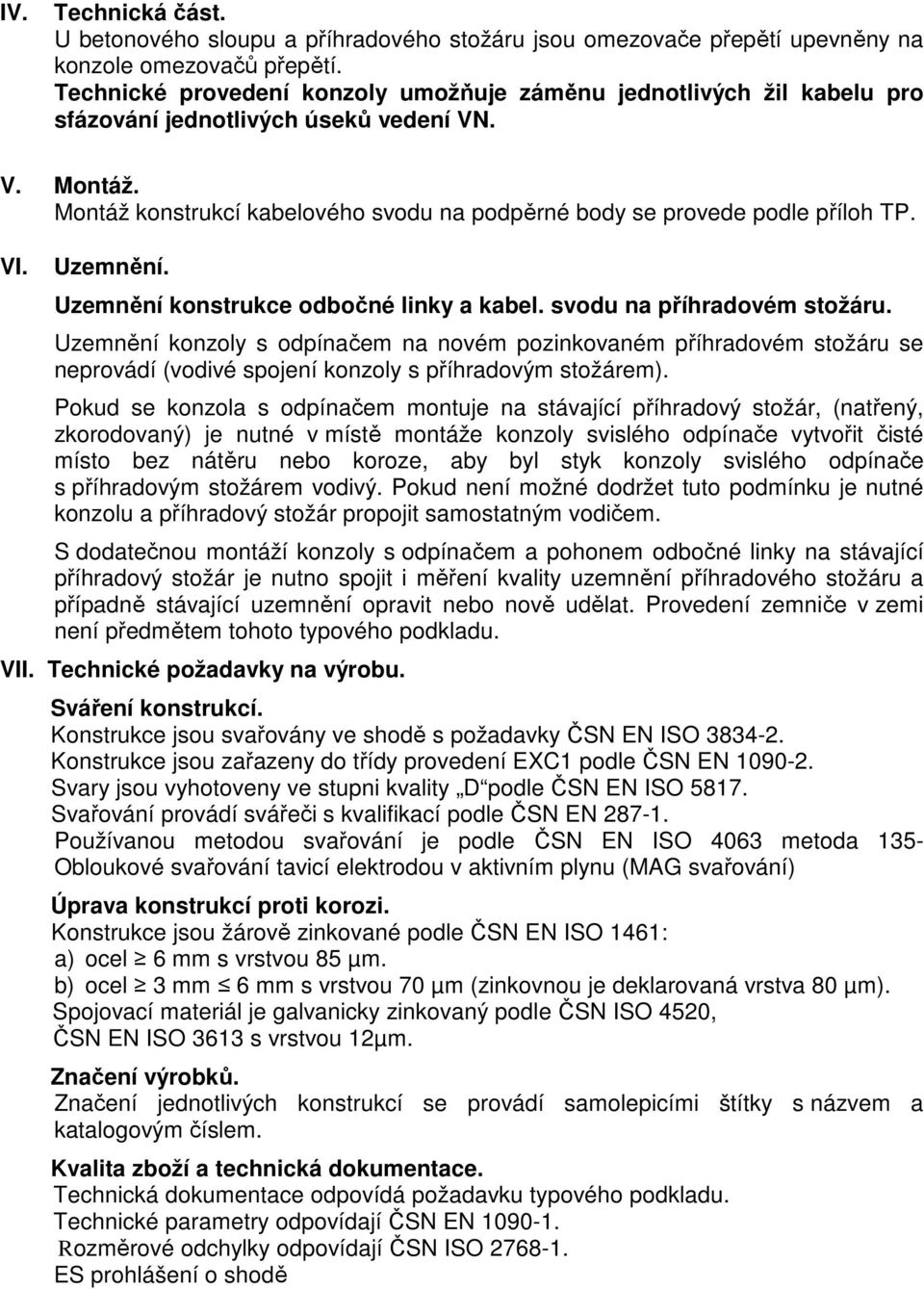

9 IV. Technická část. U betonového sloupu a příhradového stožáru jsou omezovače přepětí upevněny na konzole omezovačů přepětí. Technické provedení konzoly umožňuje záměnu jednotlivých žil kabelu pro sfázování jednotlivých úseků vedení VN. V. Montáž. Montáž konstrukcí kabelového svodu na podpěrné body se provede podle příloh TP. VI. Uzemnění. Uzemnění konstrukce odbočné linky a kabel. svodu na příhradovém stožáru. Uzemnění konzoly s odpínačem na novém pozinkovaném příhradovém stožáru se neprovádí (vodivé spojení konzoly s příhradovým stožárem). Pokud se konzola s odpínačem montuje na stávající příhradový stožár, (natřený, zkorodovaný) je nutné v místě montáže konzoly svislého odpínače vytvořit čisté místo bez nátěru nebo koroze, aby byl styk konzoly svislého odpínače s příhradovým stožárem vodivý. Pokud není možné dodržet tuto podmínku je nutné konzolu a příhradový stožár propojit samostatným vodičem. S dodatečnou montáží konzoly s odpínačem a pohonem odbočné linky na stávající příhradový stožár je nutno spojit i měření kvality uzemnění příhradového stožáru a případně stávající uzemnění opravit nebo nově udělat. Provedení zemniče v zemi není předmětem tohoto typového podkladu. VII. Technické požadavky na výrobu. Sváření konstrukcí. Konstrukce jsou svařovány ve shodě s požadavky ČSN EN ISO Konstrukce jsou zařazeny do třídy provedení EXC1 podle ČSN EN Svary jsou vyhotoveny ve stupni kvality D podle ČSN EN ISO Svařování provádí svářeči s kvalifikací podle ČSN EN Používanou metodou svařování je podle ČSN EN ISO 4063 metoda 135- Obloukové svařování tavicí elektrodou v aktivním plynu (MAG svařování) Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461: a) ocel 6 mm s vrstvou 85 µm. b) ocel 3 mm 6 mm s vrstvou 70 µm (zinkovnou je deklarovaná vrstva 80 µm). Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, ČSN EN ISO 3613 s vrstvou 12µm. Značení výrobků. Značení jednotlivých konstrukcí se provádí samolepicími štítky s názvem a katalogovým číslem. Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN EN Rozměrové odchylky odpovídají ČSN ISO ES prohlášení o shodě

10 VIII. Doprava. Konstrukci je možno přepravovat běžnými dopravními prostředky odpovídající stanovené hmotnosti. Údaje o nákladu konstrukce: hmotnost - do 80 kg, nejdelší díl - do 3 m IX. Balení. Konstrukce bude dodávána volně ložená a stažená páskou v jeden svazek. X. Údaje pro objednávku. Příklad: Název sestavy Katalogové číslo Počet ks/sad Konzola odbočná přímá ES-PS XI. Údaje o dodavateli. Výrobky podle objednávky vyrábí a dodává: ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice Tel Fax kadlecf@energetika-servis.cz

11 )!"#"!$%& $''('$ *('# %,!* *2* "!55 +,-.+#/ $'$"!.34'# 6'34"!(,711 6'34 (,7811 Doplující prvky (poz.3 a 4) jsou specifikovány v píloze Nosník boní III podpr. izolátoru ES-PS Konzola podprných izolátor ES-PS Konzola odboná šikmá ES-PS Konzola odboná pímá ES-PS Poz. Katalog.. Název Kižíkova 1690, eské Budjovice TP 5/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. Konzola odboná pímá / šikmá (neodpínaná odboná linka) Datum : Píloha.01

12 ) * )!+!,-.- /*0 -+1!"#$% &' &( Montáž konzoly odpínae a pohonu na dík PS: -vnjší šíka díku PS pro konzolu odpínae: [mm] (šíka díku PS nad zakázková výroba atyp) -velikost L profilu rohové stojiny: L [mm] -diagonály PS musí být pouze uvnit Doplující prvky (poz.2 a 3) jsou specifikovány v píloze /A Adaptér prodlžovací 600/800 45st 25kV Adaptér prodlžovací 600/800 25kV Nosník boní III podpr. izolátoru ES-PS Konzola podprných izolátor ES-PS Konzola svislého odpínae 25kV ES-PS Poz. Katalog.. Název Montáž poz.1 (horní segment) ) 08!* 9 9 Montáž poz.1 (dolní segment) Kižíkova 1690, eské Budjovice TP 5/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. Konzola svislého odpínae 25kV ES-PS (odpínaná odboná linka) # -/ Datum : Píloha.02

13 Pohon 6m ES-PS Pohon 9m ES-PS Zaez. páka se svr. konc. úhlovou Trubka 1" bez závitu dl.=3000mm Trubka 1" se závitem dl.=2500mm L-pohon DRIBO Meziložisko se soudeky DRIBO Ložisko boní vratné DRIBO Držák páky pohonu DRIBO ES-PS Držák meziložiska pohonu DRIBO ES-PS Držák ložiska pohonu DRIBO ES-PS Poz. Katalog.. Název Montáž prvk pohonu )$*+ +,+ -!."*# -/*.00!"#"#$%&'( Kižíkova 1690, eské Budjovice TP 5/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. Pohon svislého odpínacího pístroje 6 a 9m ES-PS (odpínaná odboná linka a odpínaný kabelový svod) Datum : Píloha.03

14 !" "$%&" '() +,'( # /&(0$1230$455 "$%&" '()!"# "$%&" '() &*+,-&( $&3 Doplující prvky (poz.5 a 6) jsou specifikovány v píloze Nosník boní III podpr. Izolátoru ES-PS Konzola podprných izolátor ES-PS.. " Zkrat. kulový bod, pímý závit M12-vnitní Kryt kabelu ES-PS Držák kabelu na píky ES-PS Konzola omezova peptí 22kV ES-PS Poz. Katalog.. Název Kižíkova 1690, eské Budjovice TP 5/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. Konzola omezova peptí 25kV ES-PS (neodpínaný kabelový svod) Datum : Píloha.04
