1 Kižíkova eské Budjovice Konzola transformátoru DOS pro ÚO 25 na betonové sloupy. TYPOVÝ PODKLAD. 6/2012 Zpracoval: Kadlec František prosinec 2012 Maurer Ondej

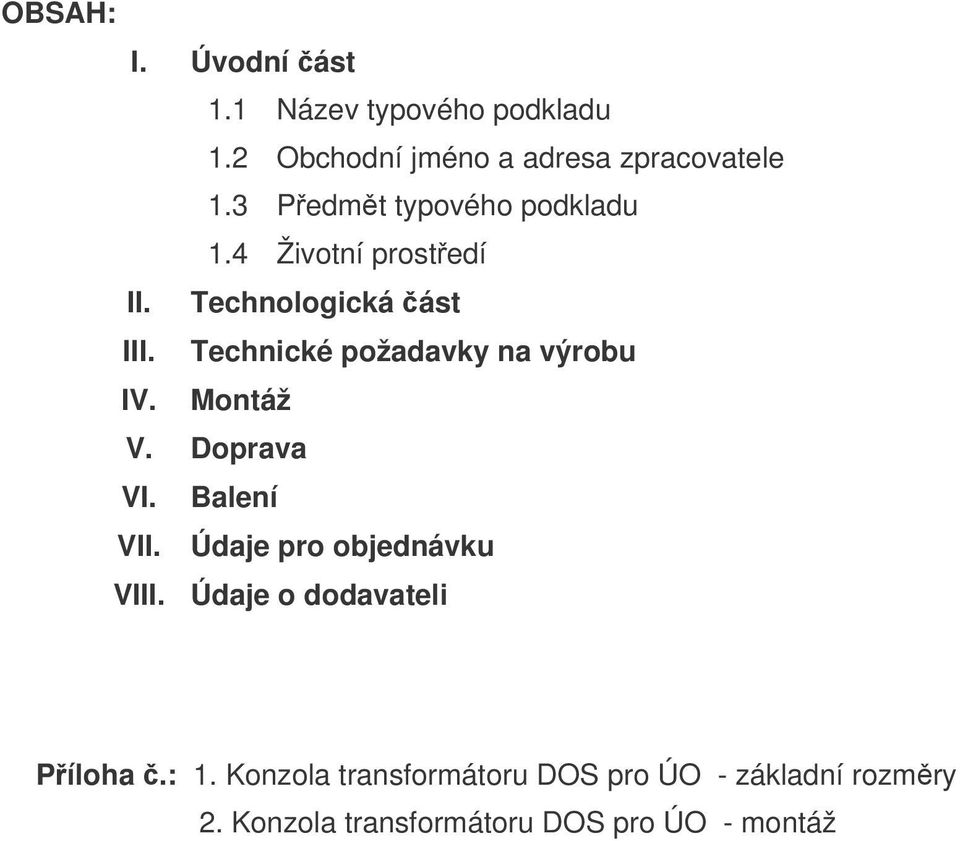

2 OBSAH: I. Úvodní ást 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Pedmt typového podkladu 1.4 Životní prostedí II. Technologická ást III. Technické požadavky na výrobu IV. Montáž V. Doprava VI. Balení VII. Údaje pro objednávku VIII. Údaje o dodavateli Píloha.: 1. Konzola transformátoru DOS pro ÚO - základní rozmry 2. Konzola transformátoru DOS pro ÚO - montáž

3 I. Úvodní ást. 1.1 Název typového podkladu Konzola transformátoru DOS pro ÚO 25 na betonové sloupy. 1.2 Obchodní jméno a adresa zpracovatele ENERGETIKA SERVIS s.r.o., Kižíkova 1690, eské Budjovice 1.3 Pedmt typového podkladu Pedmtem typového podkladu je konzola pro montáž transformátor DOS pro ÚO 25 na betonové sloupy. Je univerzální pro dva typy transformátor VPT25 (výrobce KPB INTRA) a VL6 (výrobce SADTEM). 1.4 Životní prostedí Výrobky neobsahují škodlivé látky a jsou pln recyklovatelné. Kategorie odpadu - O Kód druhu odpadu železo II. Technologická ást. Zpsob upnutí odpovídá montáži k vrcholovému úsekovému odpínai a k odpínai umístnému pod vedením na betonovém sloupu s vrcholovým prmrem 220 mm. Minimální prmr betonového sloupu JB je cca 220mm, což odpovídá montáži konzoly k vrcholovému úsekovému odpínai. Maximální prmr betonového sloupu JB je 290 mm, což odpovídá montáži konzoly k odpínai umístném pod vedením. Technické provedení umožuje postavení ebíku až pod konzolu. Technický popis. Konzola je rámové svaené konstrukce. Skládá se z: a) Konzoly b) Tmenu se svorníky pro upevnní na JB c) Al pípojnice pro omezovae peptí d) Uzemovací pípojnice omezova peptí se svorkami SR 02 Uzemnní. Uzemnní konzoly transformátoru na uzemovací vodi se provede pomocí svorky SR02. Technologická montážní sestava je v píloze TP. III. Technické požadavky na výrobu. Sváení konstrukcí. Konstrukce jsou svaovány ve shod s požadavky SN EN ISO Konstrukce jsou zaazeny do tídy provedení EXC1 podle SN EN Svary jsou vyhotoveny ve stupni kvality D podle SN EN ISO Svaování provádí sváei s kvalifikací podle SN EN Používanou metodou svaování je podle SN EN ISO 4063 metoda 135- Obloukové svaování tavicí elektrodou v aktivním plynu ( MAG svaování)

4 Úprava konstrukcí proti korozi. Konstrukce jsou žárov zinkované podle SN EN ISO 1461: a) ocel 6 mm s vrstvou 85 µm. b) ocel 3 mm 6 mm s vrstvou 70 µm ( zinkovnou je deklarovaná vrstva 80 µm). Spojovací materiál je galvanicky zinkovaný podle SN ISO 4520, SN EN ISO 3613 s vrstvou 12µm. Znaení výrobk. Znaení konzoly se provádí samolepicího štítku s názvem a katalogovým íslem. Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají SN EN Rozmrové odchylky odpovídají SN ISO ES prohlášení o shod IV. Montáž. Montáž konstrukcí kabelového svodu na podprné body se provede podle pílohy TP. V. Doprava. Konzolu je možno pepravovat bžnými dopravními prostedky odpovídající stanovené hmotnosti. VI. Balení. Konstrukce bude dodávána voln ložená a stažená páskou v jeden svazek. VII. Údaje pro objednávku. Píklad: Název sestavy Katalogové íslo Poet sad Konzola transformátoru DOS pro ÚO VIII. Údaje o dodavateli. Výrobky podle objednávky vyrábí a dodává: ENERGETIKA SERVIS s.r.o. Kižíkova 1690, eské Budjovice Tel Fax kadlecf@energetika-servis.cz

5 Katalog obsahuje: 1ks - Konzola transformátoru DOS pro ÚO 1ks - Objímka U ks - Svorník M16x420/80/80 4ks - Matice M16 4ks - Podložka ø17 2ks - Zemnící pásek FeZn30x ks - Al p ípojnice 2ks - Svorka zemnící SR02 2ks - Šroub M12x50 4ks - Šroub M12x70 6ks - Matice M12 12ks - Podložka ø12, Konzola transformátoru DOS pro ÚO Poz. Katalog.. Název K ižíkova 1690, eské Bud jovice TP 6/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. Datum : Konzola transformátoru DOS pro ÚO (základní rozm ry) P íloha.1

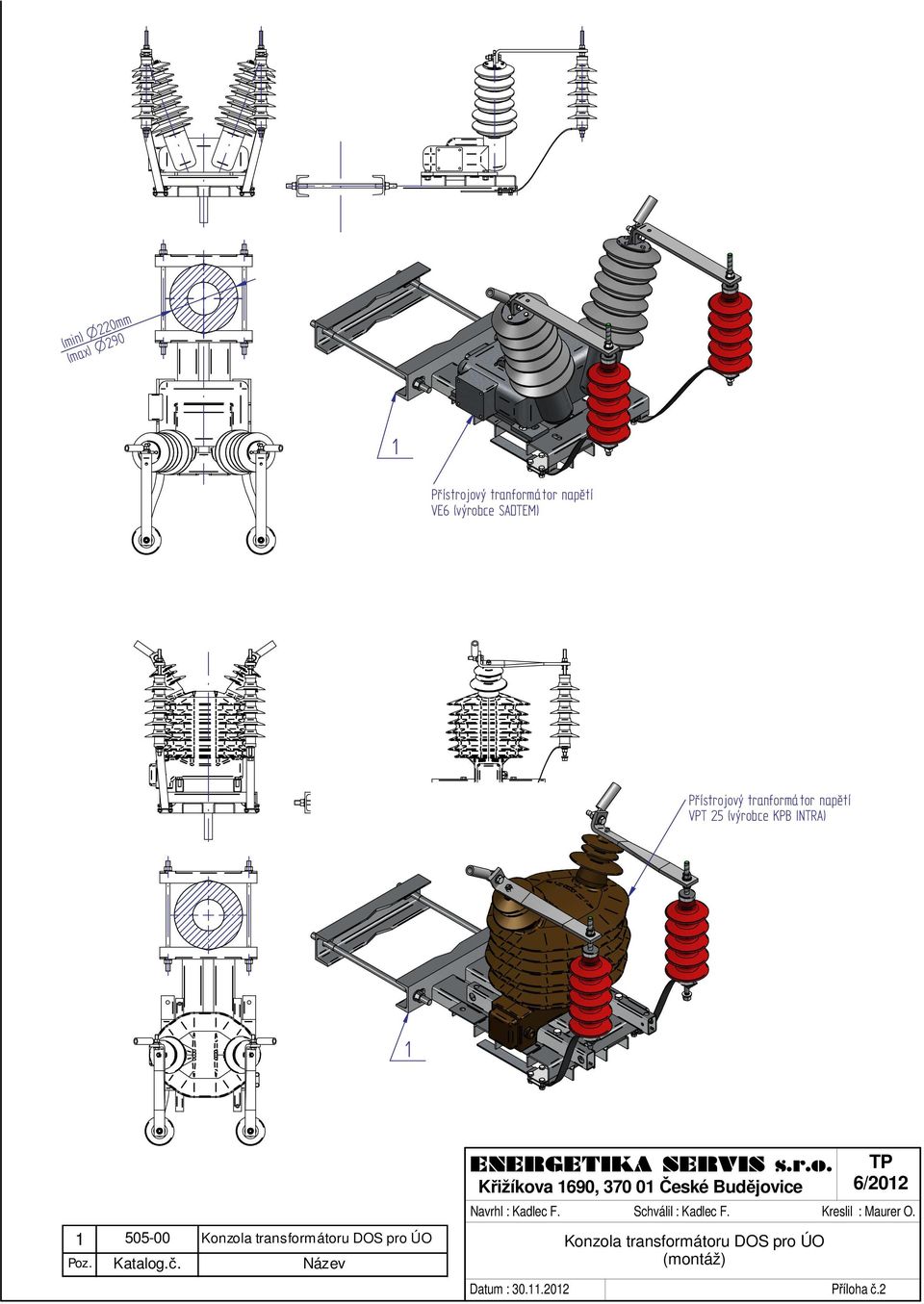

6 K ižíkova 1690, eské Bud jovice TP 6/2012 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O Konzola transformátoru DOS pro ÚO Poz. Katalog.. Název Datum : Konzola transformátoru DOS pro ÚO (montáž) P íloha.2
