1 ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice T: E: Web: Konstrukce pro připojení vypínače OSM/TEL Tavrida Electric pod venkovním vedením VN se systémem konzol Pařát a 4vodič VN-SDOK TYPOVÝ PODKLAD č. Nahrazuje typový podklad č č. 2/2013 Leden 2019

2 OBSAH: 1. Úvodní část 1.1. Předmět typového podkladu 1.2. Bezpečnost práce ve výškách 1.3. Životní prostředí 2. Technologická část 2.1 Katalogová čísla výrobků a jejich parametry 2.2 Technický popis, montáž a použití výrobků 2.3 Značení výrobků 2.4 Kvalita zboží, značení výrobků a informace o výrobě 3. Doprava, skladování a manipulace Přílohy: Příloha č. 1 Katalog. č Konzola omez. přepětí vypínače PPN Příloha č. 2 Katalog. č Konzola vypínače OSM/TEL 27 kv Příloha č. 3 Katalog. č Prodlužovaní táhlo 800 (sada 6 ks) Příloha č. 4 sestava konstrukcí pro připojení vypínače OSM/TEL Tavrida Electric na venkovní vedení VN s konzolou PAŘÁT IV-JB-R Příloha č. 5 sestava konstrukcí pro připojení vypínače OSM/TEL Tavrida Electric na venkovní vedení VN s konzolou PAŘÁT III-JB-N s prodlužovacími táhly Příloha č. 6 sestava konstrukcí pro připojení vypínače OSM/TEL Tavrida Electric na venkovní vedení VN s konzolou 4vodič VN-SDOK JB-K 2

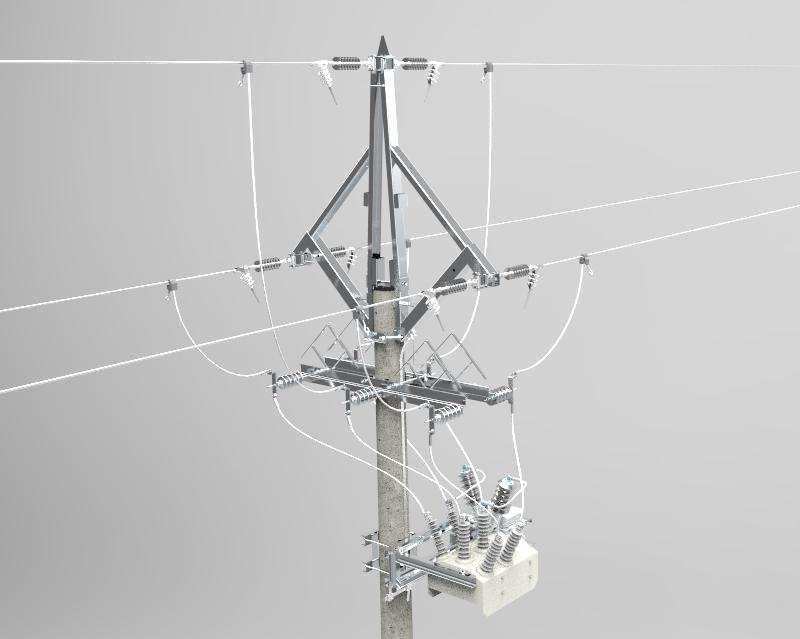

3 1. Úvodní část 1.1. Předmět typového podkladu Předmětem typového podkladu () je technologické uspořádání jednotlivých konstrukcí venkovního vedení VN pro připojení vypínače OSM/TEL Tavrida Electric namontovaným pod venkovním vedení VN s vybranými konzolami typu PAŘÁT-III a PAŘÁT-IV a konzoly 4vodič VN- SDOK na betonovém sloupu JB 10,5 nebo 12 m a jeho připojení systémem práce pod napětím (PPN) na venkovního vedení VN. Sestava je navržena pro vodiče AlFe do průřezu 110/22 mm2. V přílohách jsou graficky zobrazeny celkové sestavy podpěrného bodu s důležitými montážními kótami Bezpečnost práce ve výškách Vrcholová konzola splňuje požadavky bezpečné práce ve výškách podle Nařízení vlády č. 362/2005 Sb. V horní části vrcholové konzoly je určena kotva pro osobní zajištění bezpečnostního postroje pracovníka proti pádu z výšky, která odolává statické síle ve směru pádu minimálně 1,8kN Životní prostředí Sestavy podpěrných bodů, ale i samotná geometrie dílčích konstrukcí jsou navrženy v souladu s požadavkem zabezpečit podpěrné body vůči volně žijícímu ptactvu, vycházejícího ze Zákona č.114/92 Sb. o ochraně přírody a krajiny. Na sestavy byly vydány kladná stanoviska agentury AOPK ČR, která je v této věci pověřena ministerstvem životního prostředí v České Republice. Použitý materiál svařovaných výrobků: konstrukční ocel a ocel vyšší jakosti pro spojovací materiál. Kategorie odpadu O, Kód druhu odpadu železo Kód druhu odpadu hliník Výrobce má v souvislosti s plněním zákona o obalech (č.477/2001 Sb.), týkající se zpětného odběru a využití odpadu z obalů ( 10 a 12), uzavřenou smlouvu o sdruženém plnění s autorizovanou obalovou společností EKO-KOM, a.s. (klientské č. EK F ). 2. Technologická část 2.1 Katalogová čísla výrobků a hmotnosti Kat. číslo Název MJ Hmotnost Konzola omez. přepětí vypínače - PPN sada 35 kg Konzola vypínače OSM/TEL Tavrida Electric ks 70 kg Prodlužovaní táhlo 800 (sada 6 ks) sada 10 kg Navazující materiál: Kat. číslo Název MJ Hmotnost Konzola PAŘÁT III-JB-N ks 67 kg Konzola PAŘÁT-IV-JB-R ks 78 kg Ptačí zábrana horní PAŘÁT ks 0,4 kg Konzola 4vodič VN-SDOK JB-K ks 121 kg Držák rezervy 30m SDOK ks 6 kg Příchytka distanční BS-DS 2xSDOK ks 0,25 kg Boční nosník BNx2-TI-25kV-JB Ks 14,2 kg Předmětem dodávky není vypínač s pohonem a příslušenstvím, propojovací vodiče s PPN svorkami, přístrojový transformátor pro napájení ovládací skříně, uzemnění, omezovače přepětí a armatury venkovního vedení VN. 2.2 Technický popis, montáž a použití výrobků Katalog. č Konzola omez. přepětí vypínače - PPN Technický popis: Konzola omezovačů přepětí je složena ze dvou stejných svařenců, spojovacího materiálu, hliníkových tvarovaných příložek a zemnícího pásku. Konzola je určena k vytvoření místa pro spojení vypínače s venkovním vedením VN s přepěťovou ochranou. Montáž: Plechové profily se montují zrcadlově proti sobě cca 700mm pod hlavu sloup trojúhelníkovými zábranami směrem nahoru a jsou staženy svorníky a spojovacím materiálem velikosti M16. Tři otvory pr.14mm v rozteči 800mm jsou určeny pro montáž omezovačů přepětí. 3

4 Na jednom ze svařenců je ve vzdálenosti 200mm od osy upevněn zemnící pásek pro uzemnění konzoly. (kvůli přepravě může být montován na konzole obráceně) Zemnící pásek lze kvůli výhodnějšímu propojení k hlavnímu ochrannému vodiči přendat uhlopříčně na druhý svařenec. K propojení se použije svorka SR02 Po montáži omezovačů přepětí se na vrchní dřík namontují hliníkové tvarované příložky, které jsou navrženy pro typ omezovače DA1-30D-LOHONO-S, v případě použití jiného omezovače ověřit jejich vhodnost s ohledem na funkčnost celé sestavy konstrukcí na podpěrném bodě. Katalog. č Konzola vypínače OSM/TEL Tavrida Electric Technický popis: Konzola vypínače je složena z hlavní svařované konstrukce, třmenu pro upevnění ke sloupu, zemnícího pásku a spojovacího materiálu. Hlavní svařovaná konstrukce obsahuje navařená ramena s otvory pro upevnění vypínače a navařená ramena s otvory a ovály pro upevnění přístrojového transformátoru různých typů. Funkce vypínače spočívá v tom, že nese vypínač a přístrojový transformátor pro napájení ovládací skříně pohonu v požadovaných polohách na betonovém sloupu. Montáž: Na konzolu se namontuje na zemi nejprve vypínač šrouby M12x30, které jsou součástí vypínače. Poté se nasadí k příslušné rozteči otvorů přístrojový transformátor a spojí se s konzolou šrouby M12x70, které jsou součástí konzoly. Dalším krokem je propojení přístrojového transformátoru s vypínačem vodiči JIV. Zkompletovanou konzolu dopraví jeřáb za nosná oka na úroveň cca 2 metry od hlavy sloupu. Z druhé strany sloupu se přisadí třmen, protáhnou se svorníky a utáhnou matice M16. Následně se konzola připojí k hlavnímu ochrannému vodiči dodatečným kusem pásky FeZn 30x4 a svorkami SR02. Orientace vypínače na sloupu a jeho podrobný popis propojení s vodiči vedení VN a s ostatním zařízením se řídí příslušnými technickými normami distributorů, výrobce uvádí v obrázkových přílohách doporučená montážní kóty základních provedení s doporučenými typy vrcholových konzol. Možnosti aplikace konstrukcí pro připojení vypínače (stěžejní aplikace jsou graficky zkresleny v přílohách): 1. na podpěrný bod s vrcholovou konzolou PAŘÁT IV-JB-R nově stavěný sloup doplnění na stávající sloup výměna za stávající ÚO pod vedením PPN s posunutím PB 2. na podpěrný bod s vrcholovou konzolou PAŘÁT III-JB-N náhrada za stávající ÚO do vedení doplnění na stávající sloup výměna za stávající ÚO pod vedením PPN bez posunutí PB (bod za bod) 3. na podpěrný bod s vrcholovou konzolou 4vodič VN-SDOK JB-K použije s v případě, že vznikne požadavek na doplnění optického kabelu do vedení VN a nevyhoví parametry konzoly typu PAŘÁT Navazující typové podklady: Typový podklad č.1/ Ocelové konzoly typ PAŘÁT III na betonové sloupy Typový podklad č.1/ Ocelové konzoly PAŘÁT IV (rohové a koncové) na betonové sloupy venkovního vedení VN Typový podklad č.1/ Ocelové konzoly PAŘÁT III v sestavě se spínacím prvkem 25 kv umístěným pod venkovním vedením VN na betonovém sloupu JB a dřevěné sloupy J,Jp. 2.3 Kvalita zboží, značení výrobků a informace o výrobě Sváření konstrukcí Konstrukce jsou svařovány ve shodě s požadavky ČSN EN ISO Konstrukce jsou zařazeny do třídy provedení EXC1 podle ČSN EN Svary jsou vyhotoveny ve stupni kvality D podle ČSN EN ISO Svařování provádí svářeči s kvalifikací podle ČSN EN Použitá metoda svařování: Obloukové svařování tavicí elektrodou v aktivním plynu (MAG svařování) dle ČSN EN ISO

5 Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461: a) ocel 6 mm s vrstvou 85 µm. b) ocel 3 mm 6 mm s vrstvou 70 µm (zinkovnou je deklarovaná vrstva 80 µm). Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, s minimální vrstvou 8µm. Značení výrobků. Značení jednotlivých konstrukcí se provádí samolepicími štítky s názvem a katalogovým číslem výrobku. Jednotlivé podsestavy výrobku jsou značeny samostatnými štítky, které navíc obsahují číslo zakázky (série), ve které byly vyrobeny. Kvalita zboží a technická dokumentace Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN EN Rozměrové odchylky odpovídají ČSN ISO Výrobce poskytne na vyžádání odběratele prohlášení o vlastnostech výrobku. 3. Doprava, skladování a manipulace Doprava Výrobky jsou přepravovány na vratných, nebo nevratných paletách. Konzolovina se pevně váže k paletám PVC páskami, tak aby tvořily během přepravy jeden tuhý celek Spojovací materiál je utažen ke konstrukci tak, aby bylo zabráněné samovolnému vytočení během přepravy. Některý spojovací materiál a drobné díly mohou být vloženy do samostatných příbalových pytlíků přivázaných ke konstrukcím. Konzolovina se přepravuje tak, aby byla chráněna proti povrchovým oděrkám zinkovaného povlaku. Palety s konzolovinou se umísťují do nákladových prostorů přepravních prostředků v zásadě vedle sebe, nikoliv nad sebe. Ocelové bedny se mohou během přepravy stohovat, bezpečnou přepravu zajišťuje přepravce. Některé typy konzol mohou bočně přesahovat rozměry palety. Dopravu konzol, hrazenou společností ENERGETIKA SERVIS s.r.o., zajišťují specializovaní externí dopravci běžnými dopravními prostředky. Pokud si odběratel zařídí svojí přepravu, druh dopravy (lodní, železniční, letecká) není omezen. Skladování: Konzolovina se skladuje na dřevěných paletách (může se přeložit na dřevěné hranoly). Skladovací prostředí může být vnitřní i venkovní. Manipulace: S paletami/ocelovými bednami se standardně manipuluje vysokozdvižným vozíkem a jeřábem pomocí běžných vázacích prostředků. Při manipulaci se samostatnými konzolami je zapotřebí použít pevné textilní pásy, které nepoškodí zinkový povlak konzol. Pokud konzolovina obsahuje nosná oka, nebo jiné kotevní úchyty, použijí se pro kotvení vázacích prostředků tyto předurčená místa. 5

6 % &'"#(( "" $) "# "" $ $ "# "" $ $ Navrhl : Ing. Maurer Schválil : Ing.Maurer Kreslil : Zeman Konzola omez. peptí vypínae - PPN 35 Katalog.. Název hmot. Konzola omez. peptí vypínae - PPN Datum : Píloha. 01

7 % " ' 2'-" $" '" +% &' )"# "& *, -( %' "$%. " ' / "$%. 0+ /&$ "/( '. '" " " #" $% &' ' ( '" 9$ #'/"- ' - %& "/2 '-(/ '6%&"A ' )"# ' ' 5 &- 6%& 78 9: ;* # 7< % 7"= 2 3 >?8<@ 8 < 7 1"# $2 4 -'" '"3&' &2 Navrhl : Ing. Maurer Schválil : Ing.Maurer. Kreslil : Zeman Konzola vypínae OSM/TEL 27kV - PPN 70 Katalog.. Název hmot. Konzola vypínae OSM/TEL 27kV - PPN Datum : Píloha. 02

8 Prodluž. táhlo 800 (sada 6ks) 10 Katalog.. Název hmot. Navrhl : Maurer O. Schválil : Maurer O. Kreslil : Maurer O. Prodlužovací táhlo 800 (sada=6ks) Datum : Píloha.03

9 #//+ /6 -*8< )= /6 -*72 +,-*., /&0/123 4'5#) 8 "#$%&'( &)'** #)4 * )<A@ #6 9,), :#; doporuený sloup JB 12m s vrcholovým tahem 6-15kN Ptaí zábrana horní PAÁT-III Konzola vypínae OSM/TEL 27kV - PPN Konzola omez. peptí vypínae - PPN Konzola PAÁT-IV-JB-R 1 Poz. Katalog.. Název ks/sad Navrhl : Ing. Maurer Schválil : Ing.Maurer. Kreslil : Zeman Konstrukce pro pipojení vypínae OSM/TEL Tavrida Electric na venkovní vedení VN s konzolou PAÁT-IV-JB-R Datum : Píloha. 04

10 8 (% ; %&? 290:5$./01#/ $2+" $,8(# " ; $% & '()*+,- +, # ( 7%& (%9<//=(> doporuený sloup JB 12m s vrcholovým tahem 6-15kN Prodluž. táhlo 800 (sada 6ks) Konzola vypínae OSM/TEL 27kV - PPN Konzola omez. peptí vypínae - PPN Konzola PAÁT-III-JB-N 1 Poz. Katalog.. Název ks/sad Navrhl : Ing. Maurer Schválil : Ing.Maurer Kreslil : Zeman Konstrukce pro pipojení vypínae OSM/TEL Tavrida Electric na venkovní vedení VN s konzolou PAÁT-III-JB-N Datum : Píloha. 05

11 " " " +#(:: " :28%?= 8%#9## :. ;:<=#> %7/ +% () +8(+A*; +6#7() # $%&'" +( A*; doporuený sloup JB 12m s vrcholovým tahem 6-15kN. +A*; Píchytka distanní BS-DS 2xSDOK 0,25 kg Držák rezervy 30m SDOK 6 kg Boní nosník BNx2-TI-25kV-JB 14,2 kg Konzola vypínae OSM/TEL 27kV - PPN 70 kg Konzola omez. peptí vypínae - PPN 35 kg Konzola 4vodi VN-SDOK JB-K 121 kg Poz. Katalog.. Název Hmotnost Navrhl : Ing. Maurer Schválil : Ing.Maurer. Kreslil : Zeman Konstrukce pro pipojení vypínae OSM/TEL Tavrida Electric 27kV na venkovní vedení VN s konzolou 4vodi VN-SDOK JB-K Datum : Píloha. 06
